1 1 (5) FÖRUTSÄTTNINGAR FÖR UTFORMNING Mälardalens högskola Nytt campus i Eskilstuna BILAGA YTSAMMANSTÄLLNING Datum: Mälardalens högskola är en av Sveriges största högskolor. Nära Besöksadress: Drottninggatan 12 samarbete med omvärlden gör våra utbildningar attraktiva för Postadress: Box 325, Eskilstuna studenter och våra studenter attraktiva på arbetsmarknaden. Tfn: Fax: Besöksadress: Högskoleplan 1 Postadress: Box 83, Västerås Tfn: Fax: Webb: E-post: info@mdh.se Org.nr:

2 2 (5) Förutsättningar för utformning Eftersom lokalernas förmåga till anpassning för varierande verksamheter är speciellt viktig ska möjligheter till ombyggnationer på ett enkelt sätt prioriteras Detta stycke är ett citat från tävlingsprogrammet och är av central betydelse för all vidare planering. Högskolans verksamhet förändras ständigt, nya utbildningsprogram, kurser och forskningsområden tillkommer. Därför är det viktigt att byggnaden kan anpassas över tid. Detta innebär att stor vikt ska läggas vid val av de tekniska försörjningssystemen. Erfarenhetsmässigt är lokaler för administrationen de som byggs om mest. Dessa lokaler bör därför bygga på ett modulmåttsystem där man på givna platser med visst intervall kan montera innerväggar. Installationer så som ventilation, kyla och belysning ska understödja detta modulmåttsystem. Lokaler som inte finns med i rumsfunktionsprogrammet är bland annat toaletter och förråd för hyresvärd. Mälardalens högskola är en av Sveriges största högskolor. Nära Besöksadress: Drottninggatan 12 samarbete med omvärlden gör våra utbildningar attraktiva för Postadress: Box 325, Eskilstuna studenter och våra studenter attraktiva på arbetsmarknaden. Tfn: Fax: Besöksadress: Högskoleplan 1 Postadress: Box 83, Västerås Tfn: Fax: Webb: E-post: info@mdh.se Org.nr:

3 3 (5) Allmänt Detta kapitel är en generell och kompletterande text till rumsfunktionsprogramet. Rumsfunktionsprogramet utgår ifrån ytsammanställningen, vilken styrgruppen tog beslut om XXXX. Efter diskussioner med representanter från högskolans verksamheter har ytsammanställningen justerats inom sina givna ramar. När det gäller krav på belysning ska alla utrymmen där arbete utförs skall ha 500lux i hela rummet utom i en randzon 50cm från vägg. Bjälklag skall tåla fri placering av något tyngre utrustning som t. ex. kassaskåp. I vissa lokaler skall bjälklaget förstärkas ytterligare, detta anges i rumsfunktionsprogram för respektive lokal, gäller t ex verkstäder för IDT. Väggar i alla utrymmen skall tåla vägghängd utrustning typ whiteboardtavlor och bokhyllor. Solavskärmning skall ske för att hantera inneklimatfrågan men även för att undvika bländning. För att klara bländning måste denna avskärmning ske inomhus. Rumsnumrering skall utgå från den princip som finns i Västerås. Bokstav för hus följt av våningsplan och löpnummer för varje rum. Entréyta och kommunikationer Godsmottagning och sophantering ska vara skild från persontransporter. Soprum ska ha dörrar mot det fria. Dörrar, passager och hissar skall medge transport av europall och pallyft. Hissar förläggs till allmänna utrymmen och i anslutning till trappor. Undervisningslokaler Med hörsal menas undervisningslokal med gradänger. Lärosalar är platta undervisningslokaler och grupprum mindre undervisningslokaler som kan var lärarledda eller användas för studenternas självstudier i grupp. Med skrivtavlor menas tavlor som är höj- och sänkbara och står på stativ på golv. Med whiteboard menas vägghängd tavla. Alla lärosalar och hörsalar ska utformas med höj- och sänkbara skrivtavlor, möjlighet till projektor i tak, klädkrokar och salarna ska kunna fördunklas. Alla grupprum förses med möjlighet till projektorer i tak, whiteboards och klädkrokar på vägg i erforderlig omfattning. Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Mälardalens högskola är en av Sveriges största högskolor. Nära Besöksadress: Drottninggatan 12 samarbete med omvärlden gör våra utbildningar attraktiva för Postadress: Box 325, Eskilstuna studenter och våra studenter attraktiva på arbetsmarknaden. Tfn: Fax: Besöksadress: Högskoleplan 1 Postadress: Box 83, Västerås Tfn: Fax: Webb: E-post: info@mdh.se Org.nr:

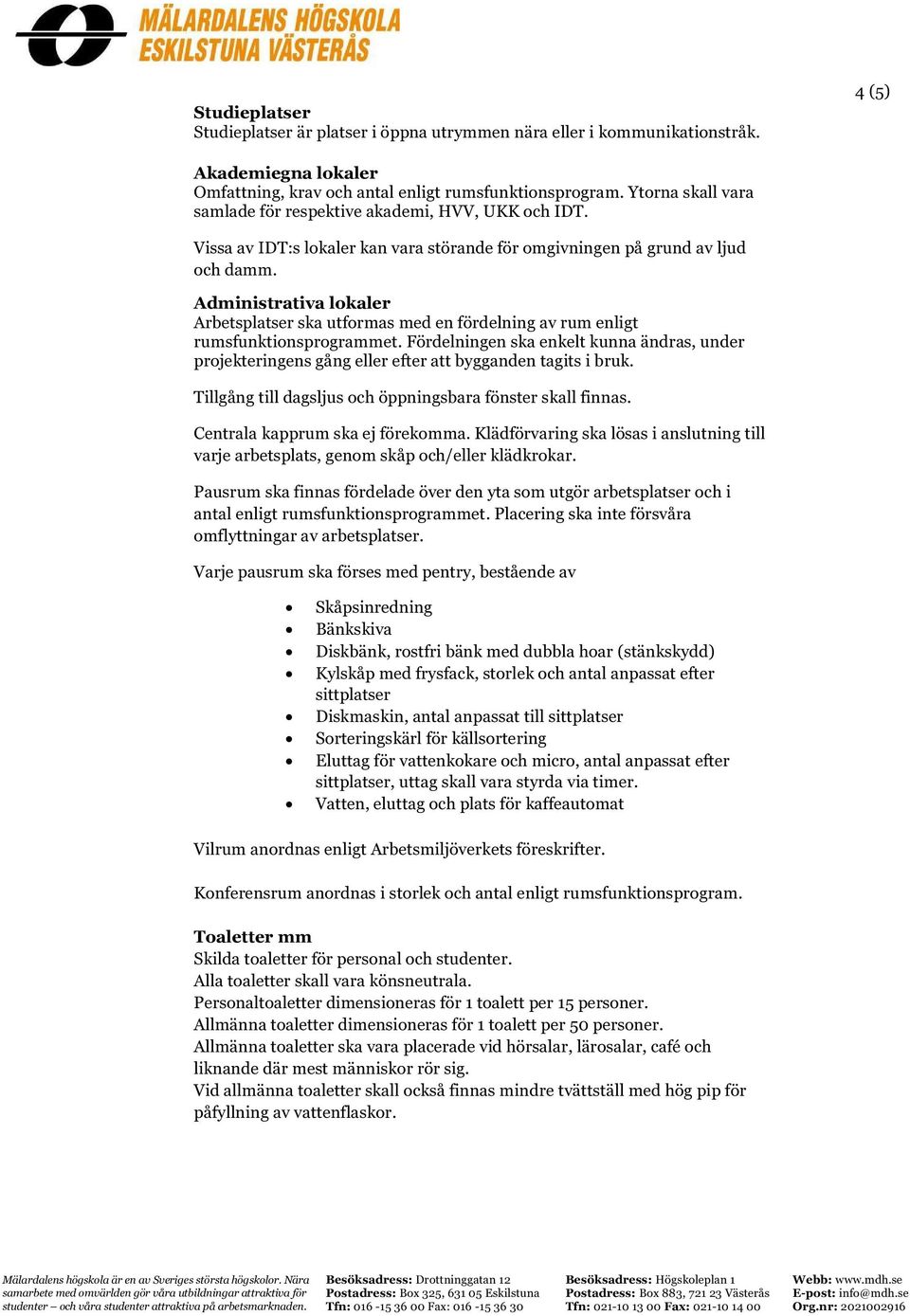

4 Studieplatser Studieplatser är platser i öppna utrymmen nära eller i kommunikationstråk. Akademiegna lokaler Omfattning, krav och antal enligt rumsfunktionsprogram. Ytorna skall vara samlade för respektive akademi, HVV, UKK och IDT. 4 (5) Vissa av IDT:s lokaler kan vara störande för omgivningen på grund av ljud och damm. Administrativa lokaler Arbetsplatser ska utformas med en fördelning av rum enligt rumsfunktionsprogrammet. Fördelningen ska enkelt kunna ändras, under projekteringens gång eller efter att bygganden tagits i bruk. Tillgång till dagsljus och öppningsbara fönster skall finnas. Centrala kapprum ska ej förekomma. Klädförvaring ska lösas i anslutning till varje arbetsplats, genom skåp och/eller klädkrokar. Pausrum ska finnas fördelade över den yta som utgör arbetsplatser och i antal enligt rumsfunktionsprogrammet. Placering ska inte försvåra omflyttningar av arbetsplatser. Varje pausrum ska förses med pentry, bestående av x Skåpsinredning x Bänkskiva x Diskbänk, rostfri bänk med dubbla hoar (stänkskydd) x Kylskåp med frysfack, storlek och antal anpassat efter sittplatser x Diskmaskin, antal anpassat till sittplatser x Sorteringskärl för källsortering x Eluttag för vattenkokare och micro, antal anpassat efter sittplatser, uttag skall vara styrda via timer. x Vatten, eluttag och plats för kaffeautomat Vilrum anordnas enligt Arbetsmiljöverkets föreskrifter. Konferensrum anordnas i storlek och antal enligt rumsfunktionsprogram. Toaletter mm Skilda toaletter för personal och studenter. Alla toaletter skall vara könsneutrala. Personaltoaletter dimensioneras för 1 toalett per 15 personer. Allmänna toaletter dimensioneras för 1 toalett per 50 personer. Allmänna toaletter ska vara placerade vid hörsalar, lärosalar, café och liknande där mest människor rör sig. Vid allmänna toaletter skall också finnas mindre tvättställ med hög pip för påfyllning av vattenflaskor. Mälardalens högskola är en av Sveriges största högskolor. Nära Besöksadress: Drottninggatan 12 samarbete med omvärlden gör våra utbildningar attraktiva för Postadress: Box 325, Eskilstuna studenter och våra studenter attraktiva på arbetsmarknaden. Tfn: Fax: Besöksadress: Högskoleplan 1 Postadress: Box 83, Västerås Tfn: Fax: Webb: E-post: info@mdh.se Org.nr:

5 Omklädningsrum för personal med smutsande arbete skall finnas, inklusive dusch. Åtskilda för män och kvinnor. Studentpentry Studentpentry med sittplatser skall anordnas där studenter kan värma och äta medhavd mat. Placering och antal får utredas under projektering. Pentry skall bestå av: x Microugnar, antal får utredas, minst en micro per pentry ska ha sådan höjd att den är åtkomlig för person i rullstol. x Diskbänk i rostfritt stål med stor ho. x Kylskåp i antal dimensionerat efter antal micro. x Utrustning för källsortering. 5 (5) Café Kommer att drivas av extern entreprenör. Cafékök, serveringsdisk, personalutrymmen och sittplatser. Tillgång till inlastning av gods och uttransport av sopor. Godsmottagning Godsmottagning mot angöringsplats i det fria. I anslutning skall finnas ett centralt förråd för bland annat möbler och skrymmande gods. Separat förråd för papper till skrivare/kopiatorer. Städutrymmen Städcentral för central placering för städmaskiner, tvättmaskin och tömning av städmaskiner. Förråd för städartiklar. Städrum med utslagsvask, plats för städvagn och förbrukningsartiklar skall finnas spridda i huset. Mälardalens högskola är en av Sveriges största högskolor. Nära Besöksadress: Drottninggatan 12 samarbete med omvärlden gör våra utbildningar attraktiva för Postadress: Box 325, Eskilstuna studenter och våra studenter attraktiva på arbetsmarknaden. Tfn: Fax: Besöksadress: Högskoleplan 1 Postadress: Box 83, Västerås Tfn: Fax: Webb: E-post: info@mdh.se Org.nr:

6 Ytsammanställning Systemhandlingsskede Typ av lokal Kvm Anmärkning LOA Arbetsplatser och personalutrymmen, högskoleledning Konferenslokaler Entréyta med infocenter/studenttorg Bibliotekslokaler Allmänna undervisningslokaler, gradängsalar,lärosalar, grupprum och specialutformade undervisningslokaler för UKK Akademiegna undervisningslokaler Studieplatser Studenthälsan Studentpentry Cesam och Idélab Kårlokaler Godshantering mm Omklädningsrumm mm cirka 350 arbetsplatser, 50% enskilda rum 50% kontorslandskap, pausrum, 5230skrivar- och förrådsutrymmen 1 konferensrum för ledningen 30 personer, övriga konferensrum för mellan personer 200Inklusive utställningyta för studentarbeten, informationsdisk och 2 arbetsplatser Inklusive bokhall, studieplatser,tyst läsesal, grupprum, datorsal och 10 st 1500arbetsplatser Hörsalar, lärosalar, grupprum, speciallokaler för UKK, förråd, preparationsrum 4700för UKK Akademin HVV har metodövningsrum för vårdutbildning, rum för övervakning av metodrum, diskrum samt förråd. Akademin IDT har studio, trä/metallverkstad, labb, utställningsyta designstudios, innovationsstudio, 2440datorsalar, grupprum, lackrum, förråd och printerrum. 1800Öppna ytor i anslutning till entré och kommunikationsarea 1004 st arbetsplatser, väntrum, vilrum 140 Studentpentry med sittplatser 270Utrymmen för Cesam och inkubator mm 5 arbetsplatser, konferensrum för 15 personer, mingelyta, informationsplats, 200förråd för linjeföreningar 400 Godsmottagning, förråd, städcentral 120 Omklädningsrum för städ och vaktmästeri, pausrum för städ

7 Summa ytor för MDH Café kök samt sittplatser Summa total yta Utöver redovisad yta tillkommer yta för fastighetens drift och sophantering

8 Cesam och Idélab Typ av lokal KVM/rum Antal rum KVM Anmärkning Mingelyta med pentry Bardisk Arbetsplatser Datorsal Inspelningsstudio Redigeringsmöjligheter Rum för Studenthandledning personer Inkubatorsrum arbetsplatser, låsbara skåp för 10 personer Förråd Pausrum 13 1 Mindre pentry kan nyttjas av studenttorg och 13bibliotek 245 LOA V 270 LOA*1,1 Konferensrum delas med arbetsplatser för personal, ytan redovisas under Arbetsplatser och konferensrum

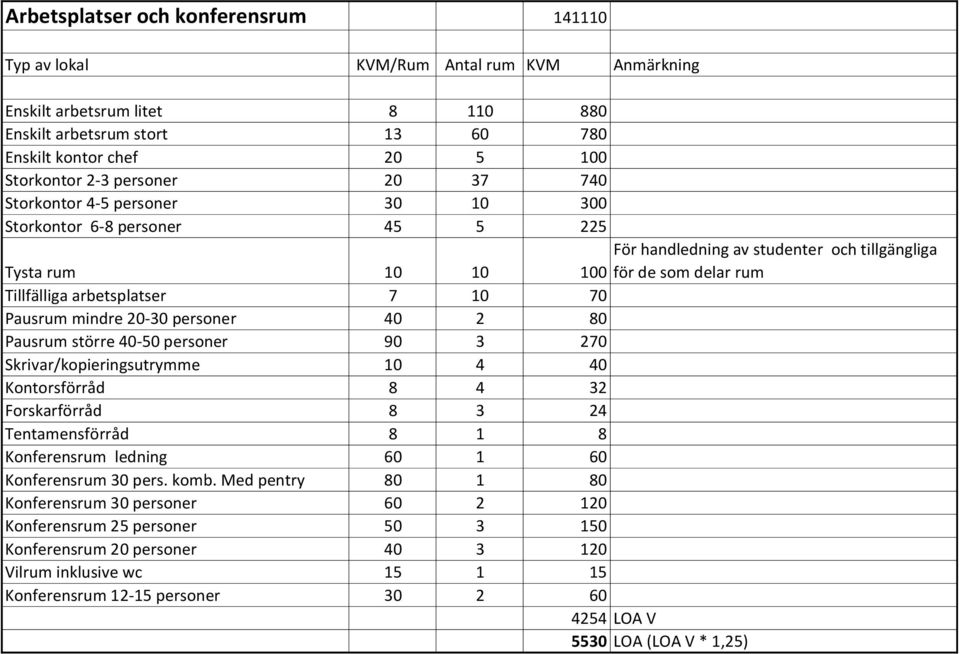

9 Arbetsplatser och konferensrum Typ av lokal KVM/Rum Antal rum KVM Anmärkning Enskilt arbetsrum litet Enskilt arbetsrum stort Enskilt kontor chef Storkontor 2-3 personer Storkontor 4-5 personer Storkontor 6-8 personer Tysta rum För handledning av studenter och tillgängliga 100för de som delar rum Tillfälliga arbetsplatser Pausrum mindre personer Pausrum större personer Skrivar/kopieringsutrymme Kontorsförråd Forskarförråd Tentamensförråd Konferensrum ledning Konferensrum 30 pers. komb. Med pentry Konferensrum 30 personer Konferensrum 25 personer Konferensrum 20 personer Vilrum inklusive wc Konferensrum personer LOA V 5530 LOA (LOA V * 1,25)

10 Bibliotek Typ av lokal KVM/rum Antal rum KVM Anmärkning Bokhall larmat område för litteratur, cirka 180 sektioner( en sektion bredd 80 cm, 5 hyllor i höjd), sökdatorer, sittplatser, utrymme för 400donationer Infopunkter( en innanför en utanför larmat Arbetsytor för biblioteksservice område), självbetjäningsstationer, bokvagnar Backoffice I anslutning till infopunkter Öppna studieplatser Utanför larmat område, dels bord för 4 personer (48 platser), dels bekväma enskilda studieplatser med och utan bord(16 platser). 450Utrymme för donationer i låsta skåp. Datorplatser Utanför larmat område Arbetsplatser med dator, 1 person/dator(34 st). Ståplatser med dator (8 st) handledningsplatser, för 100handledare och 1-2 studenter(2 st) Skrivar/ kopieringsutrymme för studenter En plats innanför en utanför larmat område Tyst läsesal platser Grupprum 4-6 personer Grupprum 6-8 personer Datorsal platser(10 datorer) samt lärarplats Arbetsplatser Skrivar/kopieringsutrymme för personal Uppackningsutrymme godshantering Pausrum 8-10 personer Materialförråd

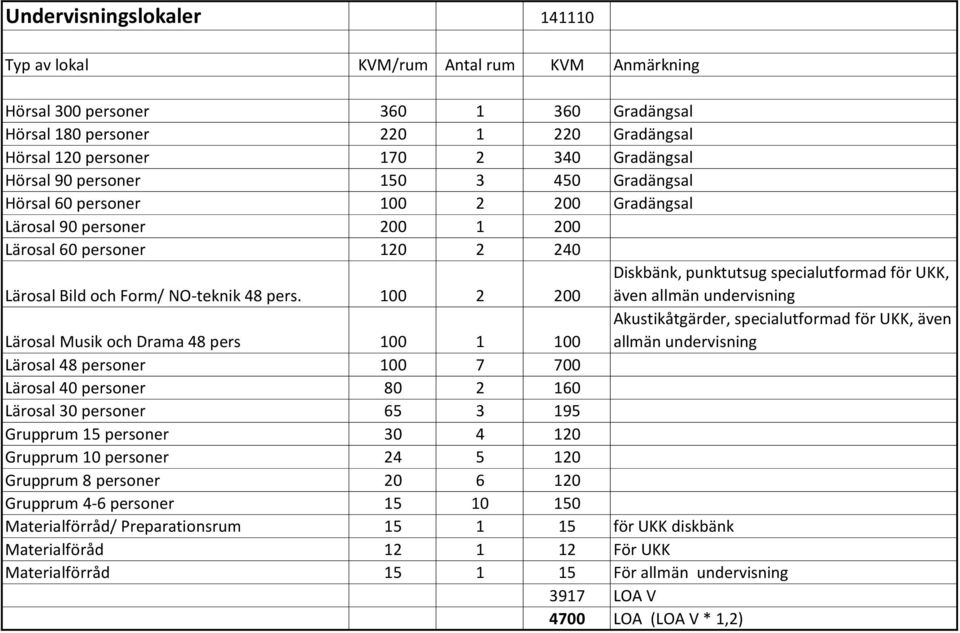

11 Undervisningslokaler Typ av lokal KVM/rum Antal rum KVM Anmärkning Hörsal 300 personer Gradängsal Hörsal 180 personer Gradängsal Hörsal 120 personer Gradängsal Hörsal 90 personer Gradängsal Hörsal 60 personer Gradängsal Lärosal 90 personer Lärosal 60 personer Lärosal Bild och Form/ NO-teknik 48 pers Diskbänk, punktutsug specialutformad för UKK, även allmän undervisning Lärosal Musik och Drama 48 pers Akustikåtgärder, specialutformad för UKK, även allmän undervisning Lärosal 48 personer Lärosal 40 personer Lärosal 30 personer Grupprum 15 personer Grupprum 10 personer Grupprum 8 personer Grupprum 4-6 personer Materialförråd/ Preparationsrum för UKK diskbänk Materialföråd För UKK Materialförråd För allmän undervisning 3917 LOA V 4700 LOA (LOA V * 1,2)

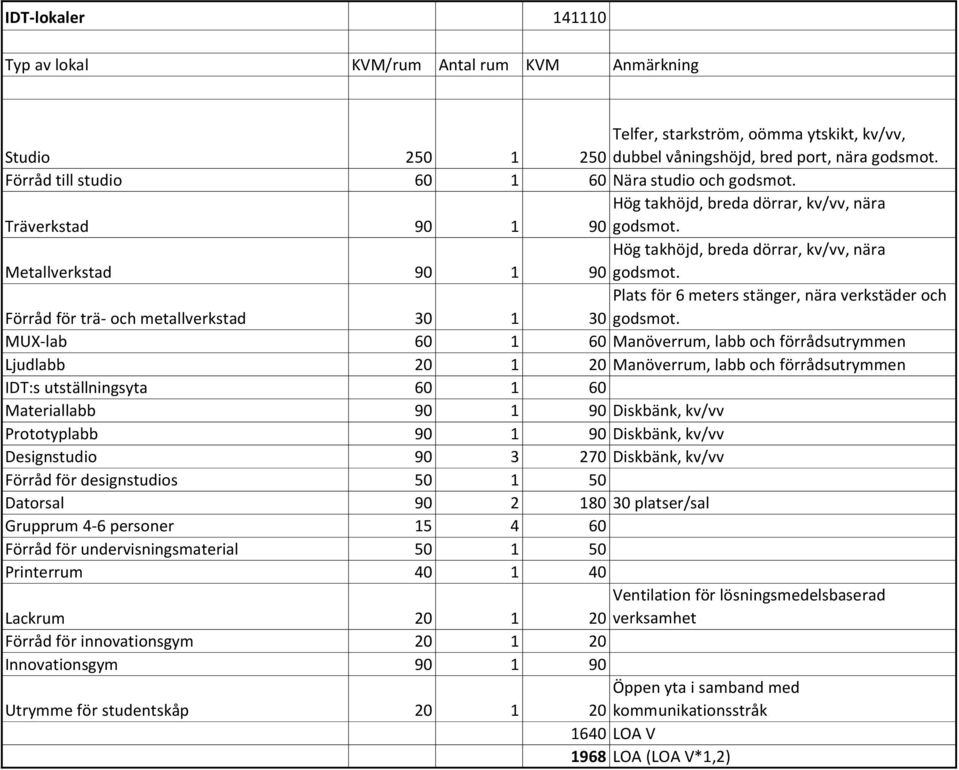

12 IDT-lokaler Typ av lokal KVM/rum Antal rum KVM Anmärkning Studio Telfer, starkström, oömma ytskikt, kv/vv, 250dubbel våningshöjd, bred port, nära godsmot. Förråd till studio Nära studio och godsmot. Träverkstad 90 1 Hög takhöjd, breda dörrar, kv/vv, nära 90godsmot. Metallverkstad 90 1 Hög takhöjd, breda dörrar, kv/vv, nära 90godsmot. Förråd för trä- och metallverkstad 30 1 Plats för 6 meters stänger, nära verkstäder och 30godsmot. MUX-lab Manöverrum, labb och förrådsutrymmen Ljudlabb Manöverrum, labb och förrådsutrymmen IDT:s utställningsyta Materiallabb Diskbänk, kv/vv Prototyplabb Diskbänk, kv/vv Designstudio Diskbänk, kv/vv Förråd för designstudios Datorsal platser/sal Grupprum 4-6 personer Förråd för undervisningsmaterial Printerrum Lackrum 20 1 Ventilation för lösningsmedelsbaserad 20verksamhet Förråd för innovationsgym Innovationsgym Utrymme för studentskåp 20 1 Öppen yta i samband med 20kommunikationsstråk 1640 LOA V 1968LOA (LOA V*1,2)

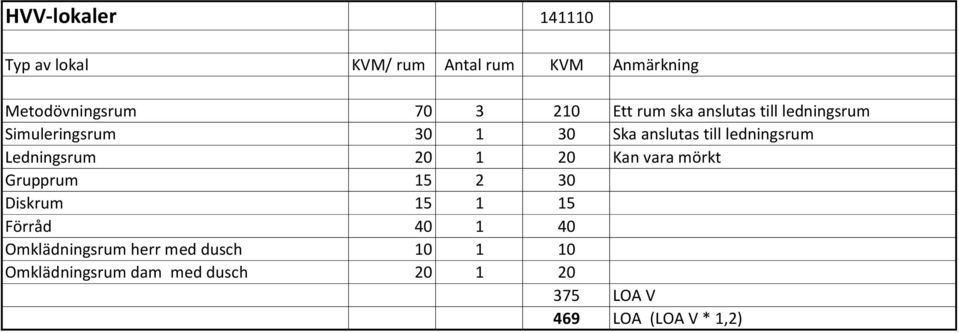

13 HVV-lokaler Typ av lokal KVM/ rum Antal rum KVM Anmärkning Metodövningsrum Ett rum ska anslutas till ledningsrum Simuleringsrum Ska anslutas till ledningsrum Ledningsrum Kan vara mörkt Grupprum Diskrum Förråd Omklädningsrum herr med dusch Omklädningsrum dam med dusch LOA V 469 LOA (LOA V * 1,2)

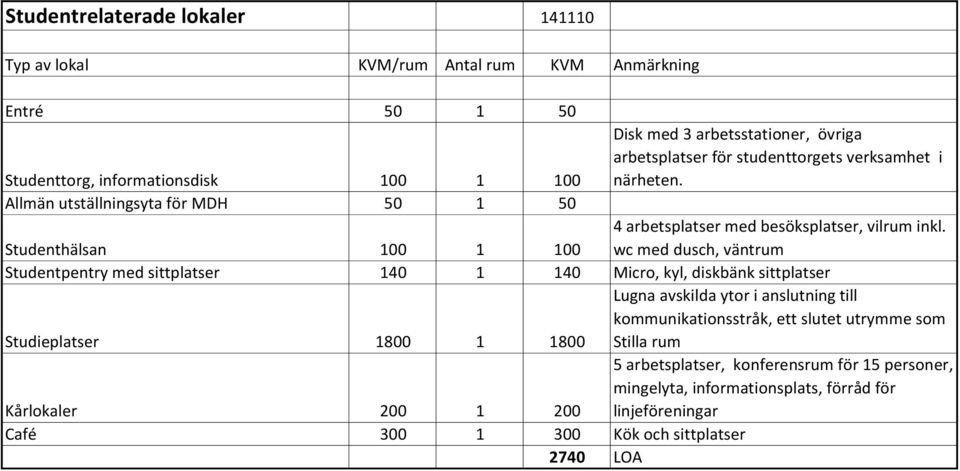

14 Studentrelaterade lokaler Typ av lokal KVM/rum Antal rum KVM Anmärkning Entré Studenttorg, informationsdisk Disk med 3 arbetsstationer, övriga arbetsplatser för studenttorgets verksamhet i närheten. Allmän utställningsyta för MDH Studenthälsan arbetsplatser med besöksplatser, vilrum inkl. wc med dusch, väntrum Studentpentry med sittplatser Micro, kyl, diskbänk sittplatser Studieplatser Lugna avskilda ytor i anslutning till kommunikationsstråk, ett slutet utrymme som Stilla rum Kårlokaler arbetsplatser, konferensrum för 15 personer, mingelyta, informationsplats, förråd för linjeföreningar Café Kök och sittplatser 2740 LOA

15 Övriga lokaler Typ av lokal KVM/rum Antal rum KVM Anmärkning Godsmottagning Förråd för Lokalservice Städcentral med förråd Förråd för ITS Paketrum Omklädningsrum Pausrum för städentreprenör LOA Lokaler nedan som ska finnas men inte ingår i MDH:s lokalarea Soprum Kylt soprum
