Momentmätning på roterande axlar. Mark Tierney tel:

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Momentmätning på roterande axlar. Mark Tierney tel:0589-531 34"

Transkript

1 på roterande axlar Mark Tierney tel:

2 2 Varför mäta moment? Oförklarliga haverier på axlar, lager, kopplingar, växellådor, kuggväxlar mm

3 3 Varför mäta moment? Felsökning på anläggningar med en motor och flera utgående axlar Odrivna axlar

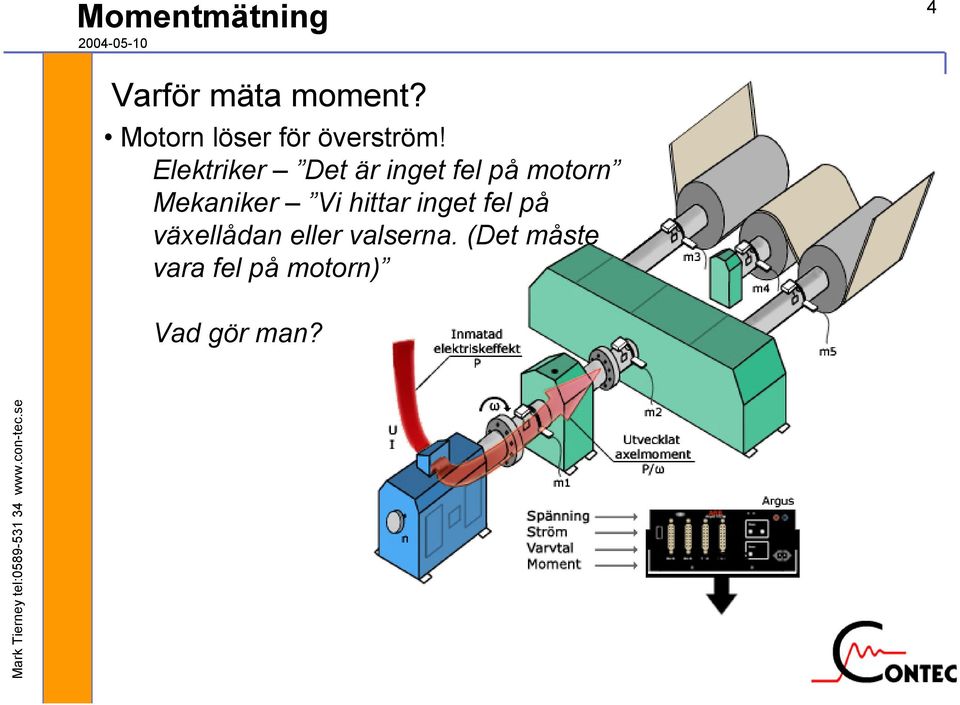

4 4 Varför mäta moment? Motorn löser för överström! Elektriker Det är inget fel på motorn Mekaniker Vi hittar inget fel på växellådan eller valserna. (Det måste vara fel på motorn) Vad gör man?

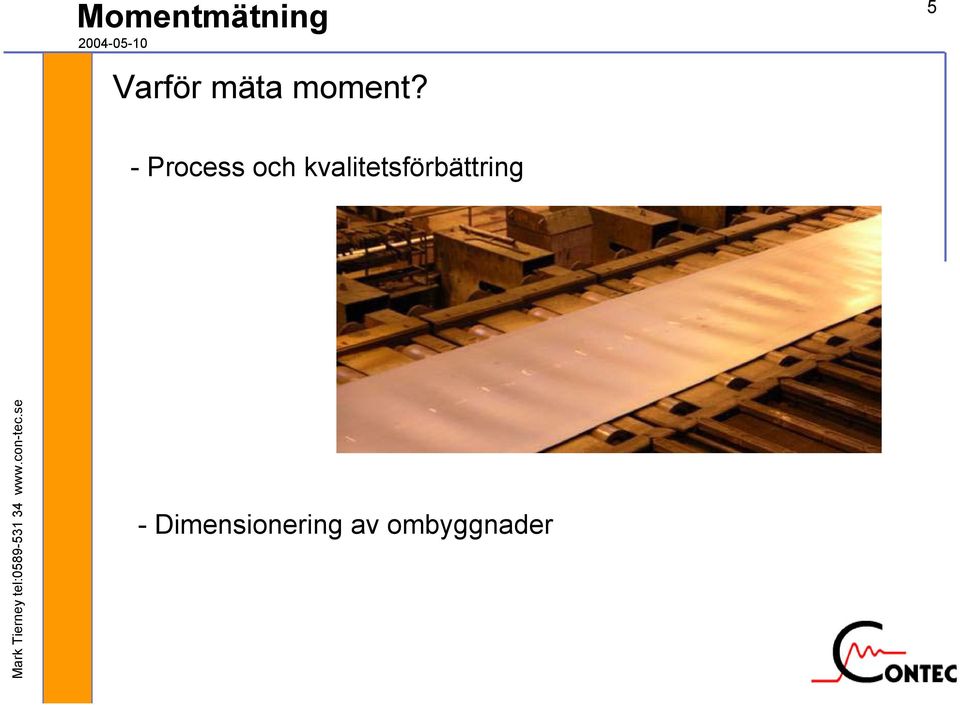

5 Varför mäta moment? 5 - Process och kvalitetsförbättring - Dimensionering av ombyggnader

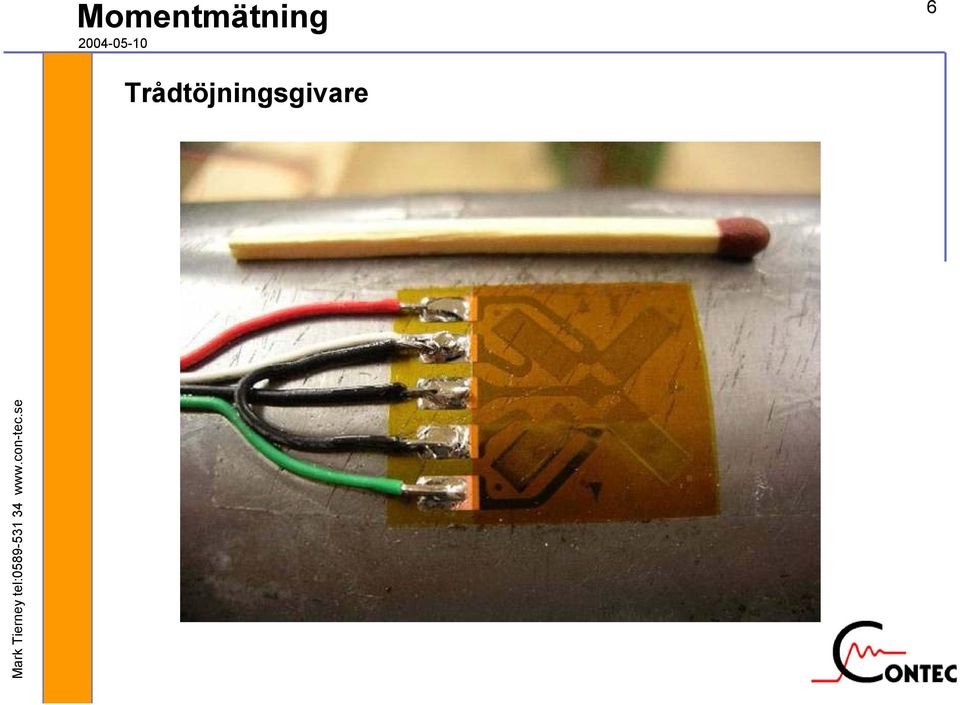

6 Momentmätning Trådtöjningsgivare 6

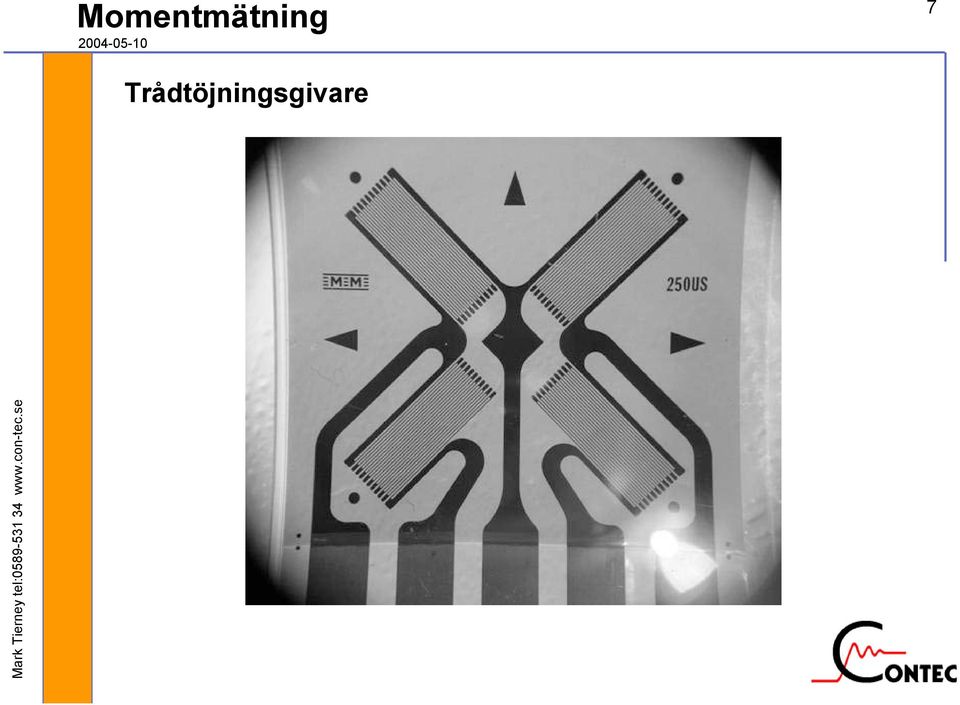

7 Momentmätning Trådtöjningsgivare 7

8 8 Motoraxel Trådtöjningsgivare Sändare Överföringsspole µv Argus V Mottagare

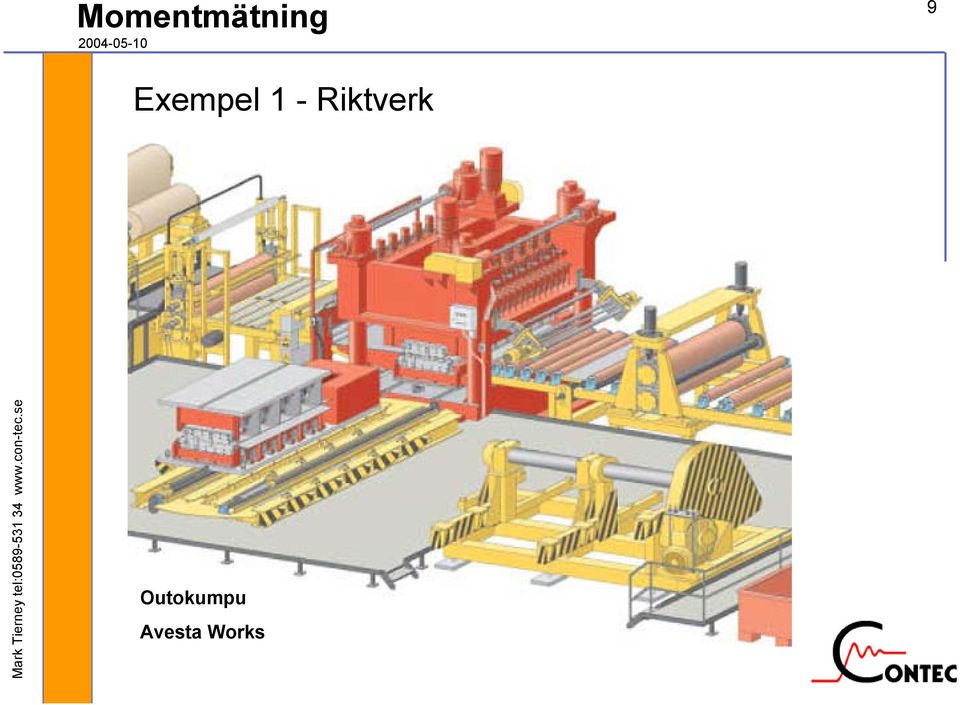

9 Momentmätning Exempel 1 - Riktverk Outokumpu Avesta Works 9

10 10 Exempel 1 - Riktverk Outokumpu Avesta Works Problem: Havererade Kardanknutar

11 11 Exempel 1 - Riktverk Mottagare Överföringsspole Sändarenhet Trådtöjningsgivare Momentmätning på tre axlar - Riktverk Outokumpu Avesta Works

12 Momentmätning Exempel 1 - Riktverk Outokumpu Avesta Works 12

13 13 Exempel 2 Tork 6 Pappersmaskin Outokumpu Avesta Works Problem: Vibration I Torkpartiet. Förslitning på kugghjulen

14 Momentmätning Exempel 2 Tork 6 Pappermaskin 14

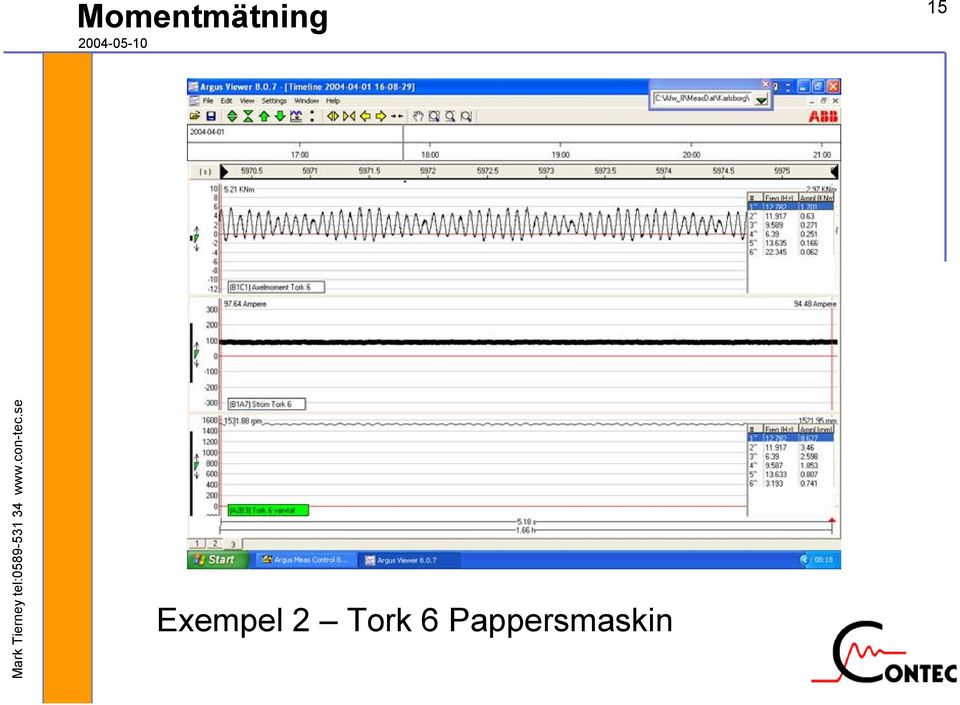

15 Momentmätning Exempel 2 Tork 6 Pappersmaskin 15

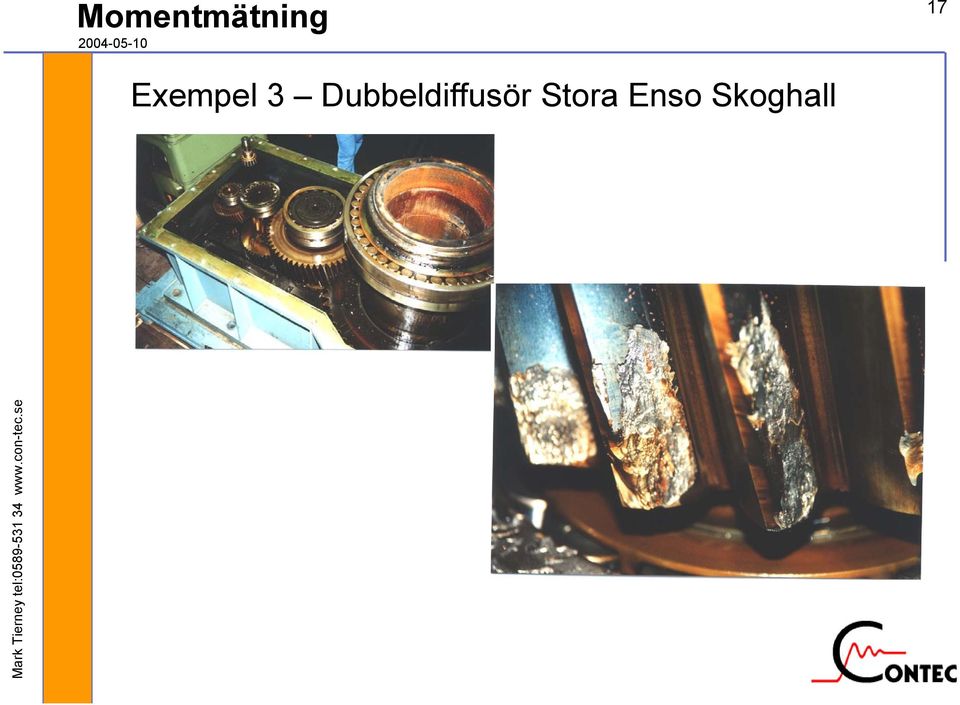

16 16 Exempel 3 Dubbeldiffusör Stora Enso Skoghall Problem: Förslitning av kuggar I växellådan

17 Momentmätning Exempel 3 Dubbeldiffusör Stora Enso Skoghall 17

18 18 Exempel 3 Dubbeldiffusör Stora Enso Skoghall Effekt = 122KW Effekt = 100KW n=1490 rpm 2 laststörningar/varv 69 sek Effekt och Moment vid max belastning kl 14:30 105KNm 140KNm

19 19 Exempel 3 Dubbeldiffusör Stora Enso Skoghall Max Moment = 116KNm Insvängningsfrekvens = 6,4 Hz Start Startförlopp 606 msek

20 20 Exempel 4 Tork 4B KM7 Stora Enso Skoghall Momentmätning - Skoghall Tork4B KM7 1200, ,00 800,00 Accelerati Plandrift (321m/min) Retardati 600,00 400,00 Varvtal (rpm) 200,00 0,00-200,00-400,00-600,00-800, Tid - sek Moment (Nm) - beräknad från inmatad elektrisk effekt och varvtal Axelmoment (Nm) - Motornaxel Problem: Tork 4 kommer inte upp I hastighet. Löser ut för överström

21 21 Exempel 5 Huvuddrifter Plåtvalsverket Problem: Negativ skidspets och tjockleks variationer I början på valsning

22 22 Exempel 5 Huvuddrifter Plåtvalsverket 1 - Mottagaren 2 - Sändarenhet 3 - Överföringsspole 4 - Trådtöjningsgivare

23 Momentmätning Exempel 5 Huvuddrifter Plåtvalsverket 23

24 24 Exempel 5 Huvuddrifter Plåtvalsverket Obs!! Tidsskillnad mellan moment och ström 15 msek

25 25 Exempel 5 Huvuddrifter Plåtvalsverket När momentet har en min, har strömmen en max!

26 26 Kalibrering Mot ett känt moment för mindre axlar när precision är viktigt

27 Kalibrering 27 Genom att mäta den inmatade elektriska effekten för stora axlar

28 28 Kalibrering Genom beräkning Beräkningsdata Skalfaktorn för signalen från trådtöljningsgivaren För en rörformad axel Ytterdiam D (mm): 50 Innediam d (mm): 44 Systemförstärkning G 1000 Givarkonstant F 2,08 E (elasitetsmodul) 2,05 v (Poissons förhållande) 0,28 K= 0,05E(D 4 -d 4 )/GFD(1+v) K (Nm)= 189 K (KNm)= 0,2 Motorverkningsgrad 95% Växellådans verkningsgrad 95% Växellådans utväxling 7,941

29 Momentmätning 29
