Material till Jape Ventgolv

Transkript

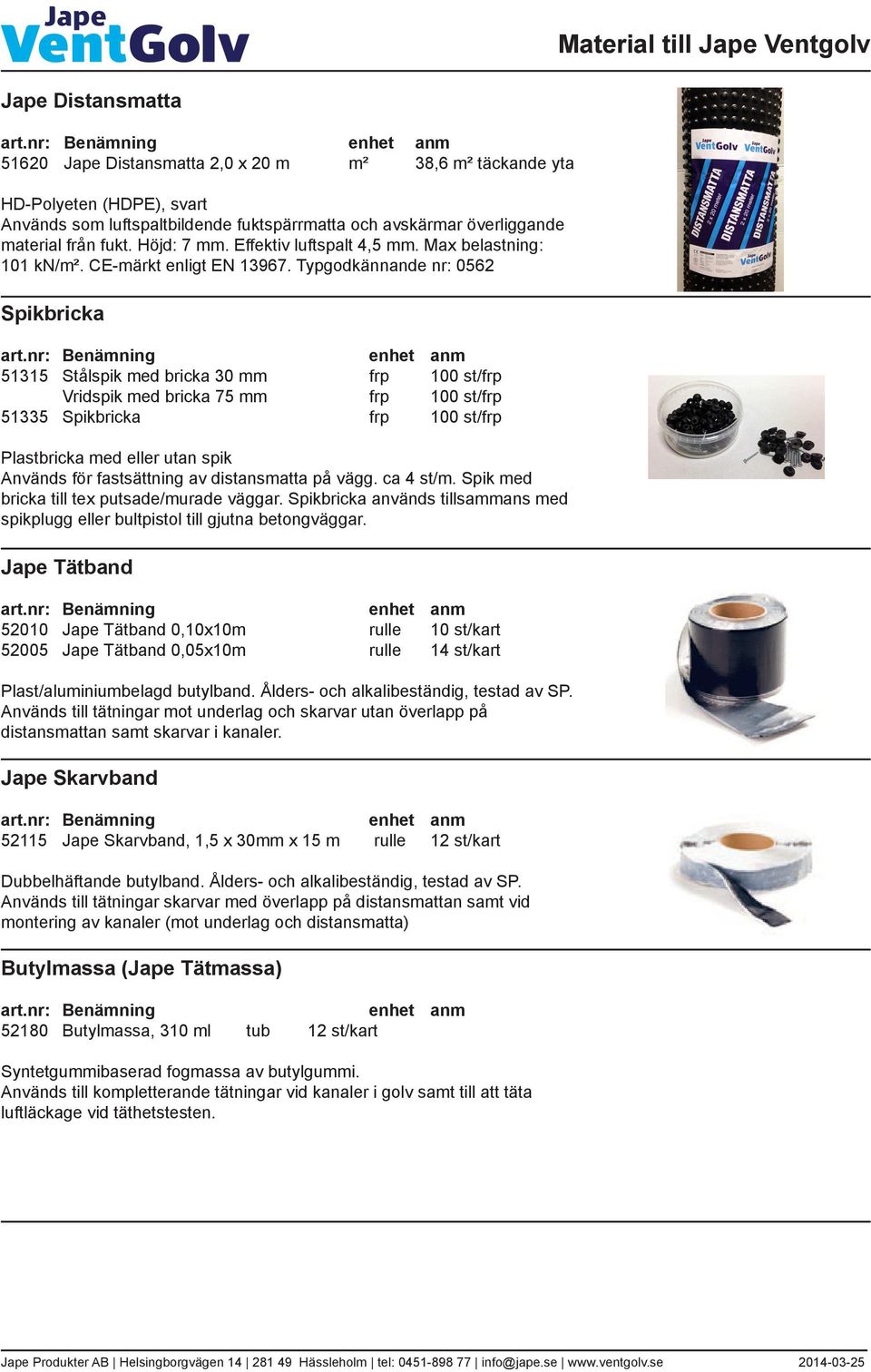

1 Jape Distansmatta Jape Distansmatta 2,0 x 20 m m² 38,6 m² täckande yta HD-Polyeten (HDPE), svart Används som luftspaltbildende fuktspärrmatta och avskärmar överliggande material från fukt. Höjd: 7 mm. Effektiv luftspalt 4,5 mm. Max belastning: 101 kn/m². CE-märkt enligt EN Typgodkännande nr: 0562 Spikbricka Stålspik med bricka 30 mm frp 100 st/frp Vridspik med bricka 75 mm frp 100 st/frp Spikbricka frp 100 st/frp Plastbricka med eller utan spik Används för fastsättning av distansmatta på vägg. ca 4 st/m. Spik med bricka till tex putsade/murade väggar. Spikbricka används tillsammans med spikplugg eller bultpistol till gjutna betongväggar. Jape Tätband Jape Tätband 0,10x10m rulle 10 st/kart Jape Tätband 0,05x10m rulle 14 st/kart Plast/aluminiumbelagd butylband. Ålders- och alkalibeständig, testad av SP. Används till tätningar mot underlag och skarvar utan överlapp på distansmattan samt skarvar i kanaler. Jape Skarvband Jape Skarvband, 1,5 x 30mm x 15 m rulle 12 st/kart Dubbelhäftande butylband. Ålders- och alkalibeständig, testad av SP. Används till tätningar skarvar med överlapp på distansmattan samt vid montering av kanaler (mot underlag och distansmatta) Butylmassa (Jape Tätmassa) Butylmassa, 310 ml tub 12 st/kart Syntetgummibaserad fogmassa av butylgummi. Används till kompletterande tätningar vid kanaler i golv samt till att täta luftläckage vid täthetstesten.

2 Distansförstärkning Distansförstärkning st 100 st/förp Glasfiberförstärkt plast, svart. Används för att förstäka distansmattan där belastningen bedöms vara för stor. max belastning/distansförstärkning: 500 kg (5 kn). Normal åtgång: 25 st/m alt 250 st/m² Jape Primer Jape Primer, 1 liter st Vattenbaserad dammbindare, polymer. Avsedd för primning av betong vid applicering av Jape Tätband och Jape Skarvband. Tätar porer och binder damm samt förbättrar vidhäftningen mot underlaget. Jape Primer är snabbtorkande och kan beläggas när den är helt torr, normalt efter 1-5 timmar. Jape Golvkanal låg Jape Golvkanal låg, 2m st. Använs vid frånluftsidan för att samla ihop luften i golvet. För låg bygghöjd. Kan även användas vid tilluftsidan då med luftintag via tilluftsstos (53200) och tilluftsdon (53201). Monteras med Jape Skarvband, 1,5 x 30mm (52115) Hörn, Golvkanal låg, 150 x Hörn, Golvkanal låg 150 x 150 mm st. Används i hörn på golv och vägg med Jape Golvkanal låg. Monteras med Jape Skarvband 1,5 x 30 mm. Tilluftsstos låg Tilluftsstos, låg st Används vid luftintag till golv där golvkanal är monterad vid tilluftsidan, låg bygghöjd. Tilluftsdon monteras över fyrkantig stos när övergolv är monterat. Filter (medföljer tilluftsdon) monteras i stosen. Förhöjning monteras där övergolvet bygger mer än 45 mm. ILU-anslutning, låg ILU-anslutning, låg st, EPDM-gummi Används som sugpunkt i golvkanal låg. Förmonterad ILU 80 (inloppsrör). Minsta avstånd i sidled från vägg till centrum ILU-anslutning: 125 mm.

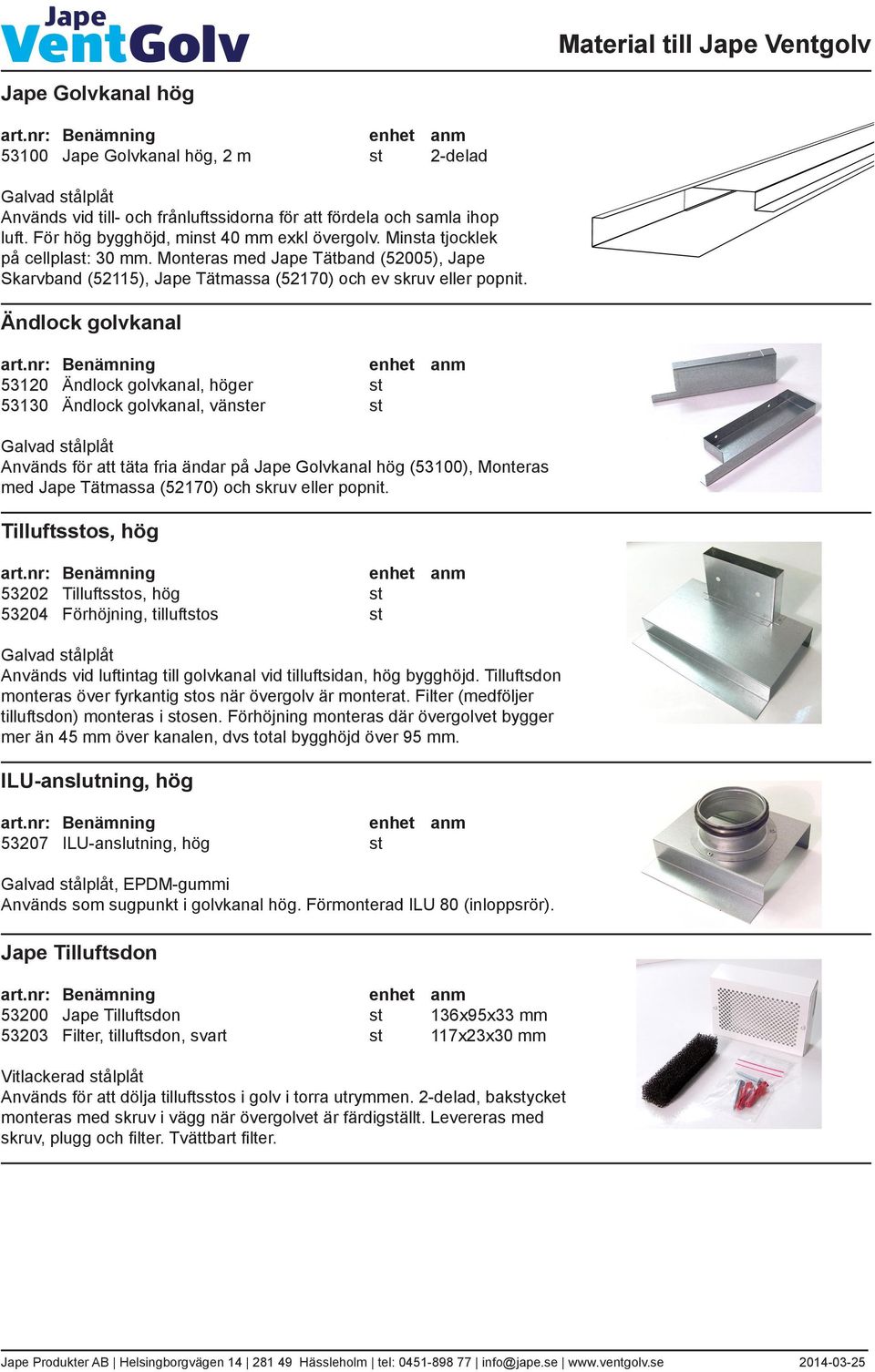

3 Jape Golvkanal hög Jape Golvkanal hög, 2 m st 2-delad Används vid till- och frånluftssidorna för att fördela och samla ihop luft. För hög bygghöjd, minst 40 mm exkl övergolv. Minsta tjocklek på cellplast: 30 mm. Monteras med Jape Tätband (52005), Jape Skarvband (52115), Jape Tätmassa (52170) och ev skruv eller popnit. Ändlock golvkanal Ändlock golvkanal, höger st Ändlock golvkanal, vänster st Används för att täta fria ändar på Jape Golvkanal hög (53100), Monteras med Jape Tätmassa (52170) och skruv eller popnit. Tilluftsstos, hög Tilluftsstos, hög st Förhöjning, tilluftstos st Används vid luftintag till golvkanal vid tilluftsidan, hög bygghöjd. Tilluftsdon monteras över fyrkantig stos när övergolv är monterat. Filter (medföljer tilluftsdon) monteras i stosen. Förhöjning monteras där övergolvet bygger mer än 45 mm över kanalen, dvs total bygghöjd över 95 mm. ILU-anslutning, hög ILU-anslutning, hög st, EPDM-gummi Används som sugpunkt i golvkanal hög. Förmonterad ILU 80 (inloppsrör). Jape Tilluftsdon Jape Tilluftsdon st 136x95x33 mm Filter, tilluftsdon, svart st 117x23x30 mm Vitlackerad stålplåt Används för att dölja tilluftsstos i golv i torra utrymmen. 2-delad, bakstycket monteras med skruv i vägg när övergolvet är färdigställt. Levereras med skruv, plugg och filter. Tvättbart filter.

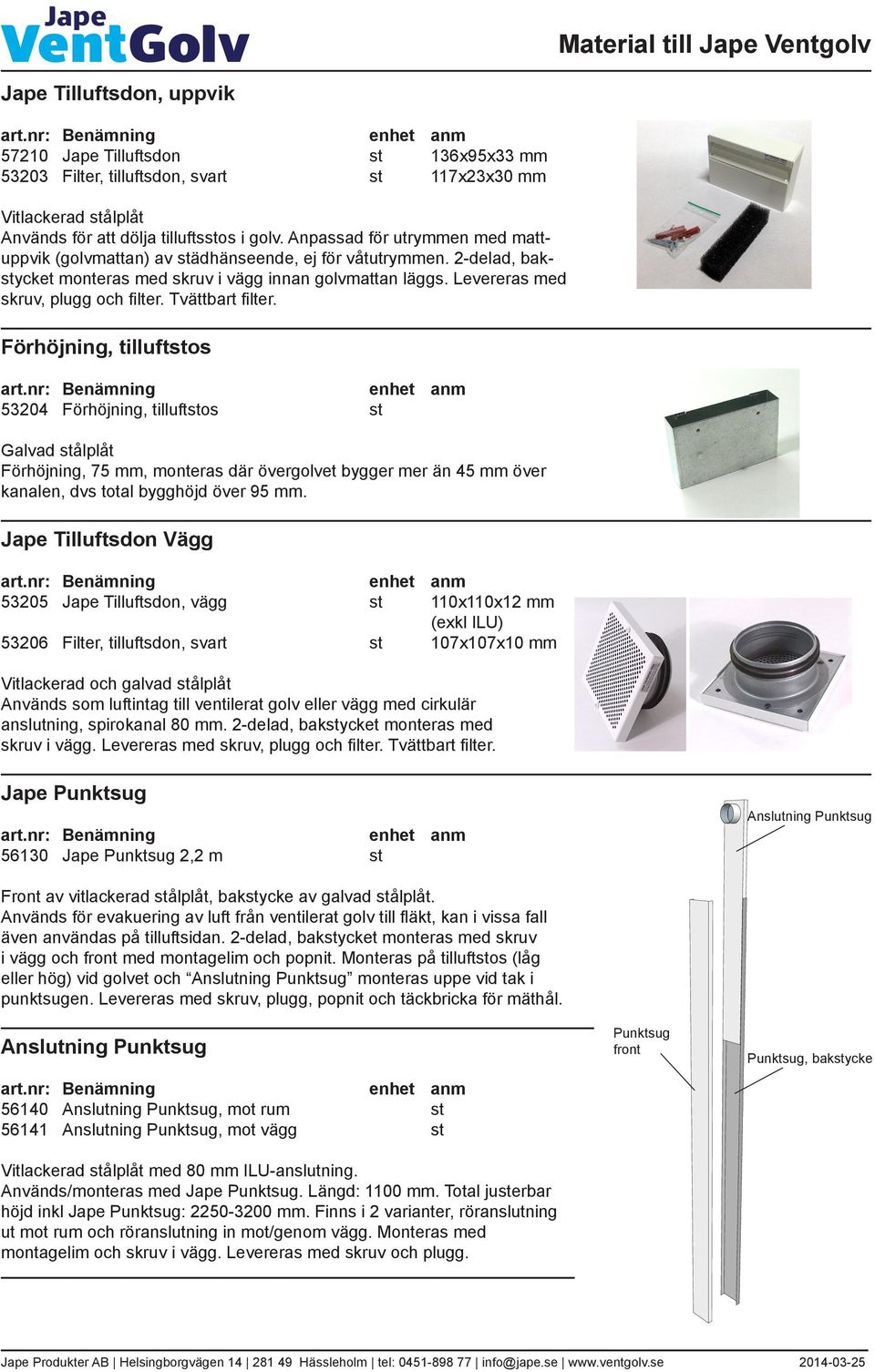

4 Jape Tilluftsdon, uppvik Jape Tilluftsdon st 136x95x33 mm Filter, tilluftsdon, svart st 117x23x30 mm Vitlackerad stålplåt Används för att dölja tilluftsstos i golv. Anpassad för utrymmen med mattuppvik (golvmattan) av städhänseende, ej för våtutrymmen. 2-delad, bakstycket monteras med skruv i vägg innan golvmattan läggs. Levereras med skruv, plugg och filter. Tvättbart filter. Förhöjning, tilluftstos Förhöjning, tilluftstos st Förhöjning, 75 mm, monteras där övergolvet bygger mer än 45 mm över kanalen, dvs total bygghöjd över 95 mm. Jape Tilluftsdon Vägg Jape Tilluftsdon, vägg st 110x110x12 mm (exkl ILU) Filter, tilluftsdon, svart st 107x107x10 mm Vitlackerad och galvad stålplåt Används som luftintag till ventilerat golv eller vägg med cirkulär anslutning, spirokanal 80 mm. 2-delad, bakstycket monteras med skruv i vägg. Levereras med skruv, plugg och filter. Tvättbart filter. Jape Punktsug Jape Punktsug 2,2 m st Anslutning Punktsug Front av vitlackerad stålplåt, bakstycke av galvad stålplåt. Används för evakuering av luft från ventilerat golv till fläkt, kan i vissa fall även användas på tilluftsidan. 2-delad, bakstycket monteras med skruv i vägg och front med montagelim och popnit. Monteras på tilluftstos (låg eller hög) vid golvet och Anslutning Punktsug monteras uppe vid tak i punktsugen. Levereras med skruv, plugg, popnit och täckbricka för mäthål. Anslutning Punktsug Anslutning Punktsug, mot rum st Anslutning Punktsug, mot vägg st Vitlackerad stålplåt med 80 mm ILU-anslutning. Används/monteras med Jape Punktsug. Längd: 1100 mm. Total justerbar höjd inkl Jape Punktsug: mm. Finns i 2 varianter, röranslutning ut mot rum och röranslutning in mot/genom vägg. Monteras med montagelim och skruv i vägg. Levereras med skruv och plugg. Punktsug front Punktsug, bakstycke

5 Täcklist Punktsug Täcklist Punktsug st Vitlackerad stålplåt. Används som täcklist vid golv där Jape Punktsug monteras. Montagelim Montagelim Turbo Tack st Silan Modificerad Polymer (SMP) Fukthärdande montagelim utan lösningsmedel eller phthalater. Ger en stark och samtidigt elastisk limfog. Används vid montering av Jape Punktsug och Anslutning punktsug. Limmar och tätar. Spirorör och detaljer SR 80mm x 2m, spirorör st bild DTU 80 (spjäll) st bild ILU 80 (inloppsrör) st bild MF 80 (utvändig skarv) st bild BU (böj) st bild NPU 80 (invändig skarv) st bild TCPU (T-rör) st bild 7 Galvade plåtdetaljer med EPDM-tätningsilster. Används för evakuering av luft från venlilerat golv till fläkt, kan i vissa fall även användas på tilluftssidan. Standardsortiment, 80mm, andra detaljer och storlekan kan förekomma Ljuddämpande strypinsats Ljuddämpande strypinsats 80 mm st Cylinderformad skumgummi med genomgående hål. Längd: 100 mm Används framför allt för att dämpa ev ljud i spirokanal men även för att strypa luftflödet. Monteras inne i 80 mm spirokanal. Jape Fasadfläkt STD Jape Fasadfläkt STD st 165x240x60 mm Radialfläkt monterad i huv av svartlackad plåt. Avsedd att monteras på utsidan av fasad för evakuering av luft från mekaniskt ventilerade system. 230 V, 25 W, max 56 m³/h (ca 200 m² golv) 46 dba, Anslutning: ILU 80 mm

6 Jape Radialfläkt Jape Radialfläkt, Ø80mm st Fläktstos, 80 mm st Radialfläkt med 80 mm anslutning, galvad plåt. Samma specifikationer som Jape Fasadfläkt STD. Avsedd för montering invändigt med vidare rördragning ut ur byggnaden. Fläktstos används för att ansluta spirorör 80 mm på det rektagulära utblåset. Ytterväggsgaller Ytterväggsgaller 80 mm st Galler för avluft för cirkulärt rör. Tillverkat i gjuten aluminium med syrafast smådjursnät och har cirkulär anslutning som passar direkt mot spirokanal. Femstegstransformator Femstegstransformator STR-1-08 st Varvtalsreglering till fläkt. Används för att minska fläktens hastighet och därmed även luftflöde och ev ljud. Fem fasta steg med vred på fronten. Signallampa indikerar drift. 230 VAC, 0,8 A, 2,4 kg, 115 x 205 x 100 mm (B x H x D). Tryckvakt Tryckvakt PS300B st Differentialtryckvakt, plast För övervakning av fläkt genom att känna av undertryck i spirokanal. Fungerar som en strömbrytare, som t.ex. tänder en lampa när trycket kommer under det inställda värdet. Tryckområde: Pa. inkl slang och gumminippel Larmlampa Larmlampa st Signallampa 230 V. För infälld eller utanpåliggande montering. Kopplas till tryckvakt för övervakning av drift i mekaniskt ventilerade system. Rökflaska Rökflaska, rfa st frätande farligt avfall. Plastflaska med glasampull innehållande titantetraklorid (1,5 ml) Använd vid täthetskontroll för att upptäcka luftläckage i golv och för att påvisa att luft strömmar ner i golv på avsett ställe vid funktionskontroll/test.
