1 2008 Teknisk Handbok Kapitel 2 INNEHÅLL Gipsskruv sida 1-11 Montageskruv.... sida Träskruv sida Ögleskruv sida Stålskruv sida Maskingängor.... sida Byggindustrins samarbetspartner

2 Gipsskruv 1 Gipsskruv till stål, Bandad Sätthärdat kolstål C1022, elförzinkat med 3-5µm för invändig användning Draghållfasthet: N/mm² Vridmoment: 2,7Nm ML d1 d2 Bits: Ph nr2 - Har dubbla gängor till toppen av spetsen gör att gängorna snabbt tar tag i stålet och penetrerar det. - en har en konformad del under huvudet vilket gör att inte pappen på gipsen skadas vid inskruvning. B L1 Artikelnummer Dimensioner d2/d1xl1 ML Huvudstorlek (B) Fästkapacitet ,5/2,3x25 5mm 8mm 1 lager gips ,5/2,3x28 5mm 8mm 1 lager gips ,5/2,3x32 5mm 8mm 1 lager gips ,5/2,3x41 5mm 8mm 2 lager gips ,5/2,3x51 5mm 8mm 3 lager gips Kan användas till de flesta maskiner med skruvmagasin. Ställ in magasinet för rätt längd av skruv. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtryckaren. Detta gör att kraften från armen kommer rakt in i väggen. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. Vid gipsskruvning bör skruven inte dras längre in än så att den går jämns med pappen. as den längre iin skadas pappen och då försvinner en del av gipsskivans hållfasthet. Fein SCT 5-40M Förlängare

3 2 Gipsskruv Gipsskruv till trä, Bandad Sätthärdat kolstål, C1022, elförzinkat med 3-5µm för invändig användning Draghållfasthet: N/mm² Vridmoment: 3,0Nm Bits: Ph nr2 d1 d2 - Vass spets och hög stigning på gängan gör att skruven penetrerat trät fort och med gott resultat. - en har en konformad del under huvudet vilket gör att inte pappen på gipsen skadas vid inskruvning. B L1 Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B) Fästkapacitet ,8/2,25x32 8,3mm 1 lager gips ,8/2,25x41 8,3mm 2 lager gips ,8/2,25x55 8,3mm 3 lager gips Kan användas till de flesta maskiner med skruvmagasin. Ställ in magasinet för rätt längd av skruv. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtryckaren. Detta gör att kraften från armen kommer rakt in i väggen. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. en bör inte dras längre in än så att den går jämns med pappen. as den längre in skadas pappen och då försvinner en del av gipsskivans hållfasthet. Fein SCT 5-40M Förlängare

4 Gipsskruv 3 Gipsskruv kombi, Bandad Sätthärdat kolstål, elförzinkat med 3-5µm för invändig användning Vridspänning 2,8Nm Bits: Ph nr2 d1 d2 - Vass spets med kombigänga. Den stora gängan gör att man snabbt kommer ner när man skruvar i trä, den lilla gängan gör att skruven håller tag i stålet. Detta gör att den kan användas bra i både trä och stål. - en har en konformad del under huvudet vilket gör att inte pappen på gipsen skadas vid inskruvning. B ML L1 Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B) ML Fästkapacitet ,8/3x32 8,3mm 5,5mm 1 lager gips ,8/3x41 8,3mm 5,5mm 2 lager gips ,8/3x55 8,3mm 5,5mm 3 lager gips Kan användas till de flesta maskiner med skruvmagasin. Ställ in magasinet för rätt längd av skruv. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. en bör inte dras längre in än så att den går jämns med pappen. as den längre in skadas pappen och då försvinner en del av gipsskivans hållfasthet. Tips, kan användas för att fästa gips-masonit-stål upp till 1,2mm Fein SCT 5-40M Förlängare

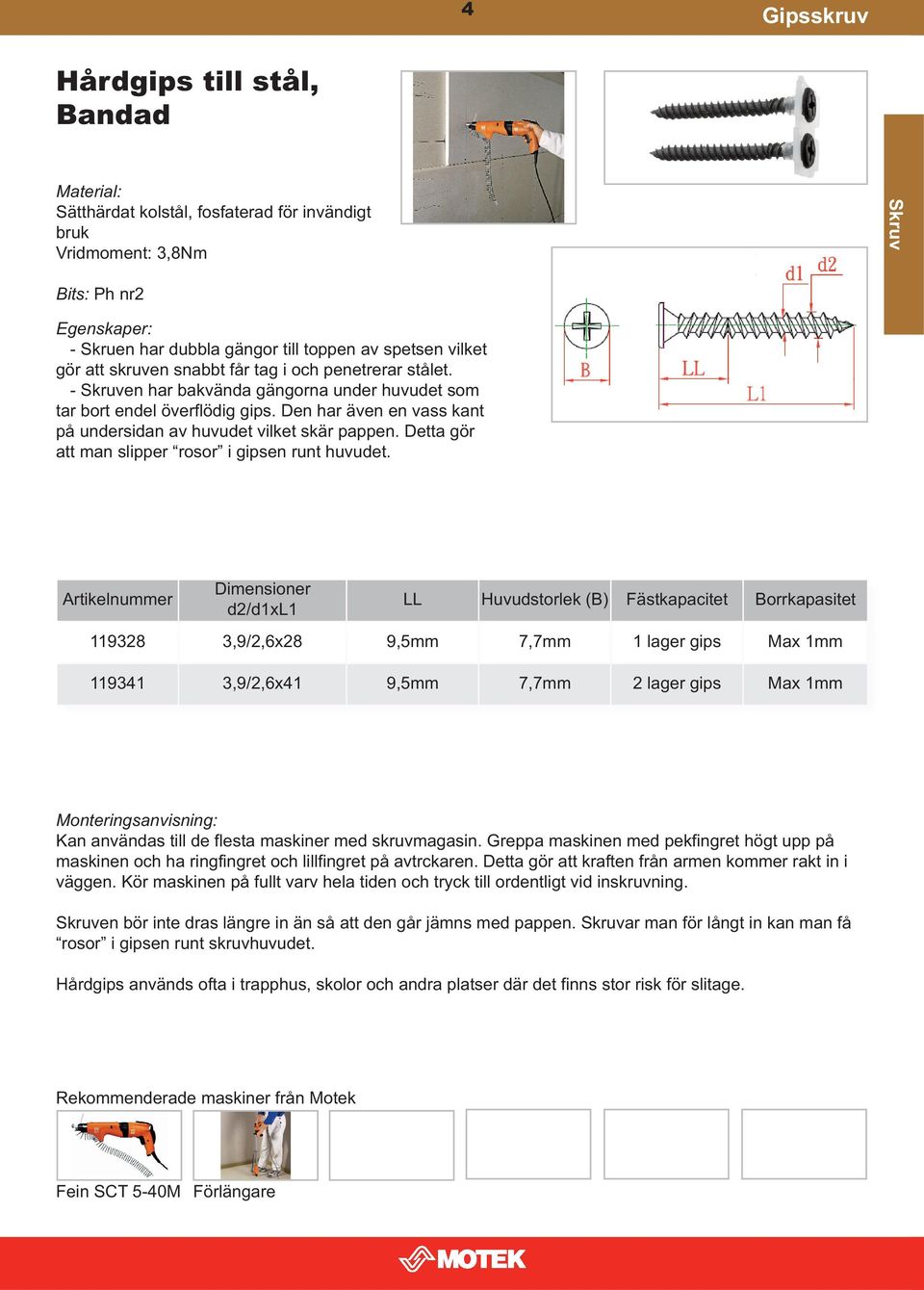

5 4 Gipsskruv Hårdgips till stål, Bandad Sätthärdat kolstål, fosfaterad för invändigt bruk Vridmoment: 3,8Nm Bits: Ph nr2 - Skruen har dubbla gängor till toppen av spetsen vilket gör att skruven snabbt får tag i och penetrerar stålet. - en har bakvända gängorna under huvudet som tar bort endel överflödig gips. Den har även en vass kant på undersidan av huvudet vilket skär pappen. Detta gör att man slipper rosor i gipsen runt huvudet. Artikelnummer Dimensioner d2/d1xl1 LL Huvudstorlek (B) Fästkapacitet Borrkapasitet ,9/2,6x28 9,5mm 7,7mm 1 lager gips Max 1mm ,9/2,6x41 9,5mm 7,7mm 2 lager gips Max 1mm Kan användas till de flesta maskiner med skruvmagasin. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. en bör inte dras längre in än så att den går jämns med pappen. ar man för långt in kan man få rosor i gipsen runt skruvhuvudet. Hårdgips används ofta i trapphus, skolor och andra platser där det finns stor risk för slitage. Fein SCT 5-40M Förlängare

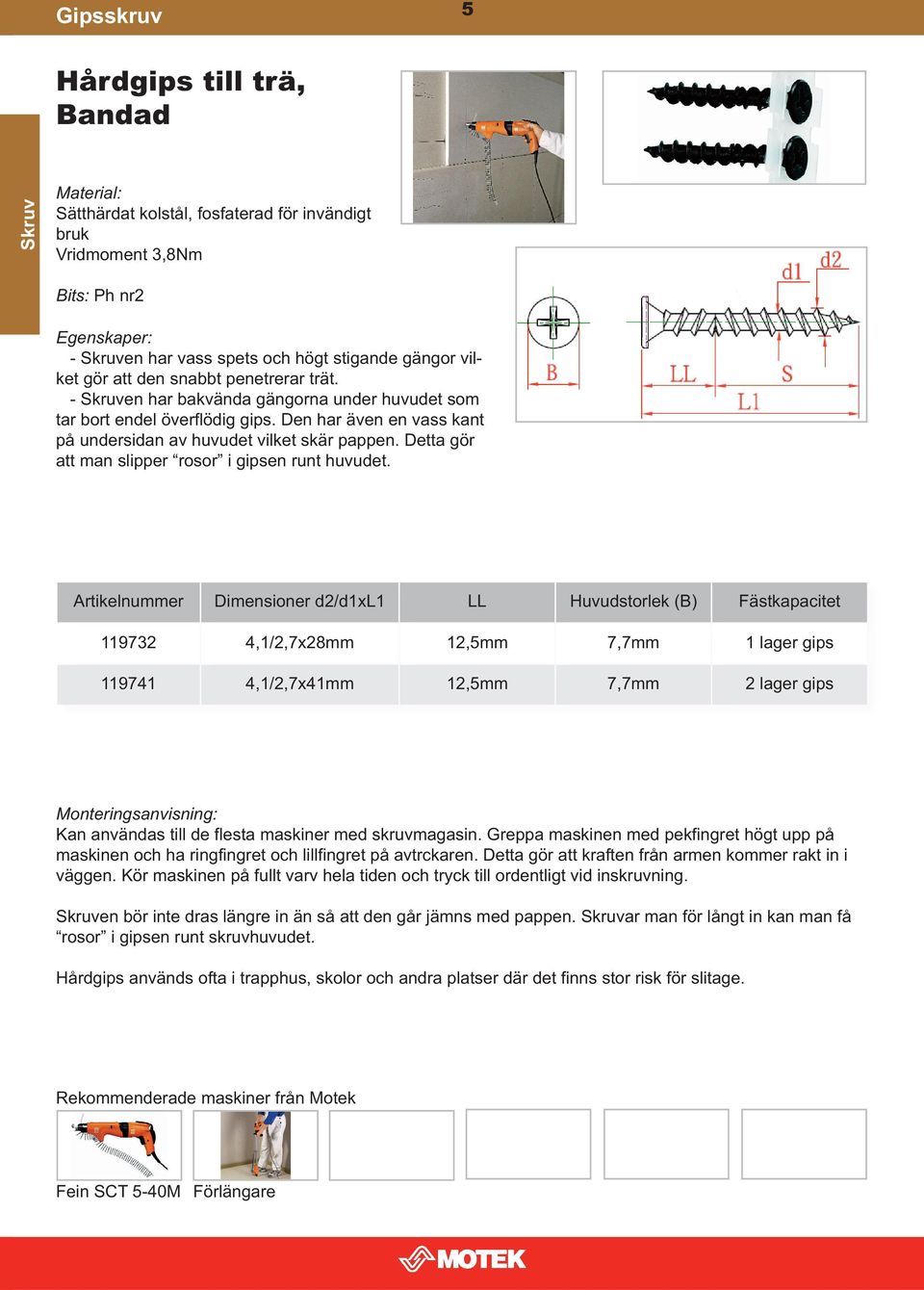

6 Gipsskruv 5 Hårdgips till trä, Bandad Sätthärdat kolstål, fosfaterad för invändigt bruk Vridmoment 3,8Nm Bits: Ph nr2 - en har vass spets och högt stigande gängor vilket gör att den snabbt penetrerar trät. - en har bakvända gängorna under huvudet som tar bort endel överflödig gips. Den har även en vass kant på undersidan av huvudet vilket skär pappen. Detta gör att man slipper rosor i gipsen runt huvudet. Artikelnummer Dimensioner d2/d1xl1 LL Huvudstorlek (B) Fästkapacitet ,1/2,7x28mm 12,5mm 7,7mm 1 lager gips ,1/2,7x41mm 12,5mm 7,7mm 2 lager gips Kan användas till de flesta maskiner med skruvmagasin. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. en bör inte dras längre in än så att den går jämns med pappen. ar man för långt in kan man få rosor i gipsen runt skruvhuvudet. Hårdgips används ofta i trapphus, skolor och andra platser där det finns stor risk för slitage. Fein SCT 5-40M Förlängare

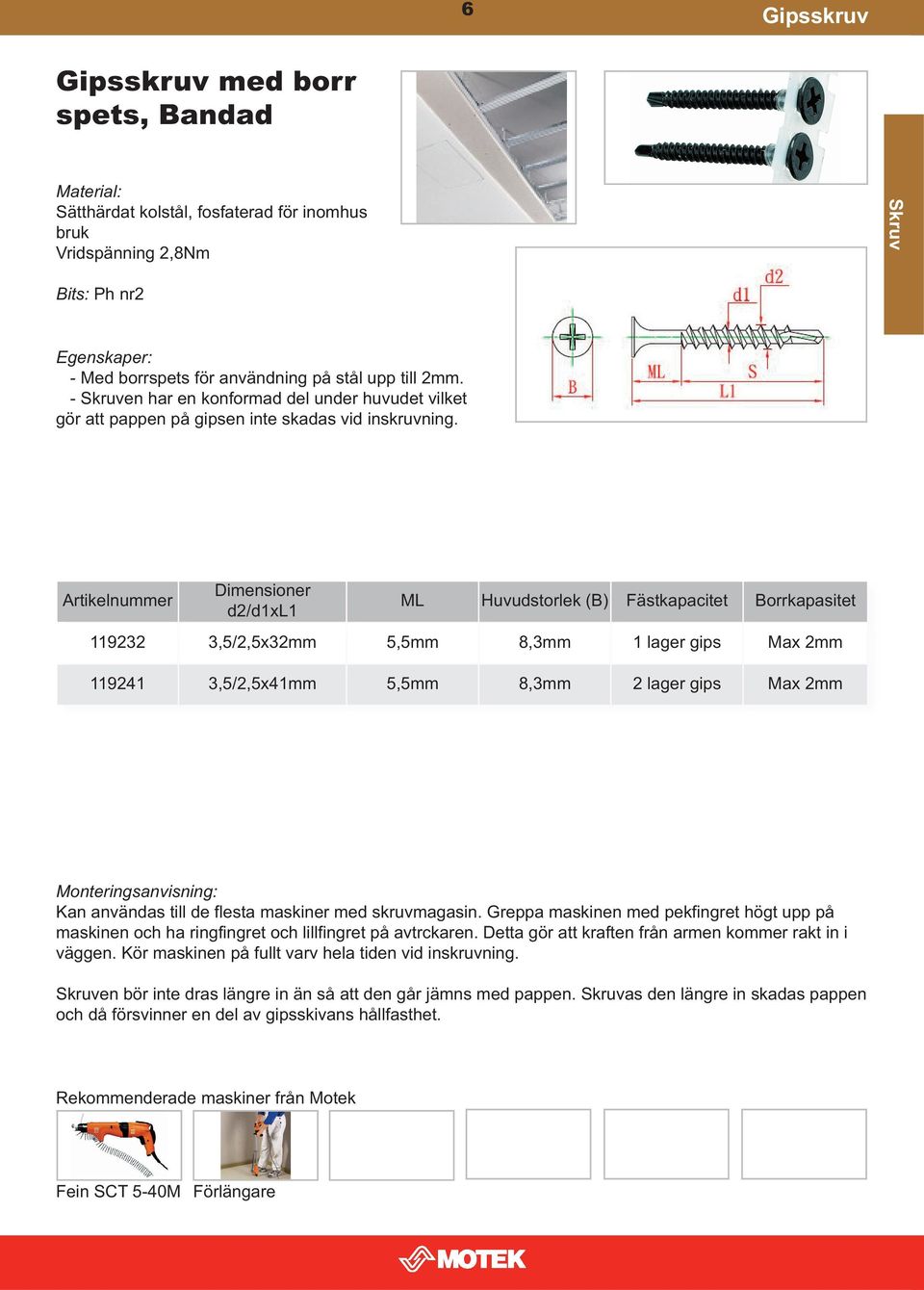

7 6 Gipsskruv Gipsskruv med borr spets, Bandad Sätthärdat kolstål, fosfaterad för inomhus bruk Vridspänning 2,8Nm Bits: Ph nr2 - Med borrspets för användning på stål upp till 2mm. - en har en konformad del under huvudet vilket gör att pappen på gipsen inte skadas vid inskruvning. Artikelnummer Dimensioner d2/d1xl1 ML Huvudstorlek (B) Fästkapacitet Borrkapasitet ,5/2,5x32mm 5,5mm 8,3mm 1 lager gips Max 2mm ,5/2,5x41mm 5,5mm 8,3mm 2 lager gips Max 2mm Kan användas till de flesta maskiner med skruvmagasin. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Kör maskinen på fullt varv hela tiden vid inskruvning. en bör inte dras längre in än så att den går jämns med pappen. as den längre in skadas pappen och då försvinner en del av gipsskivans hållfasthet. Fein SCT 5-40M Förlängare

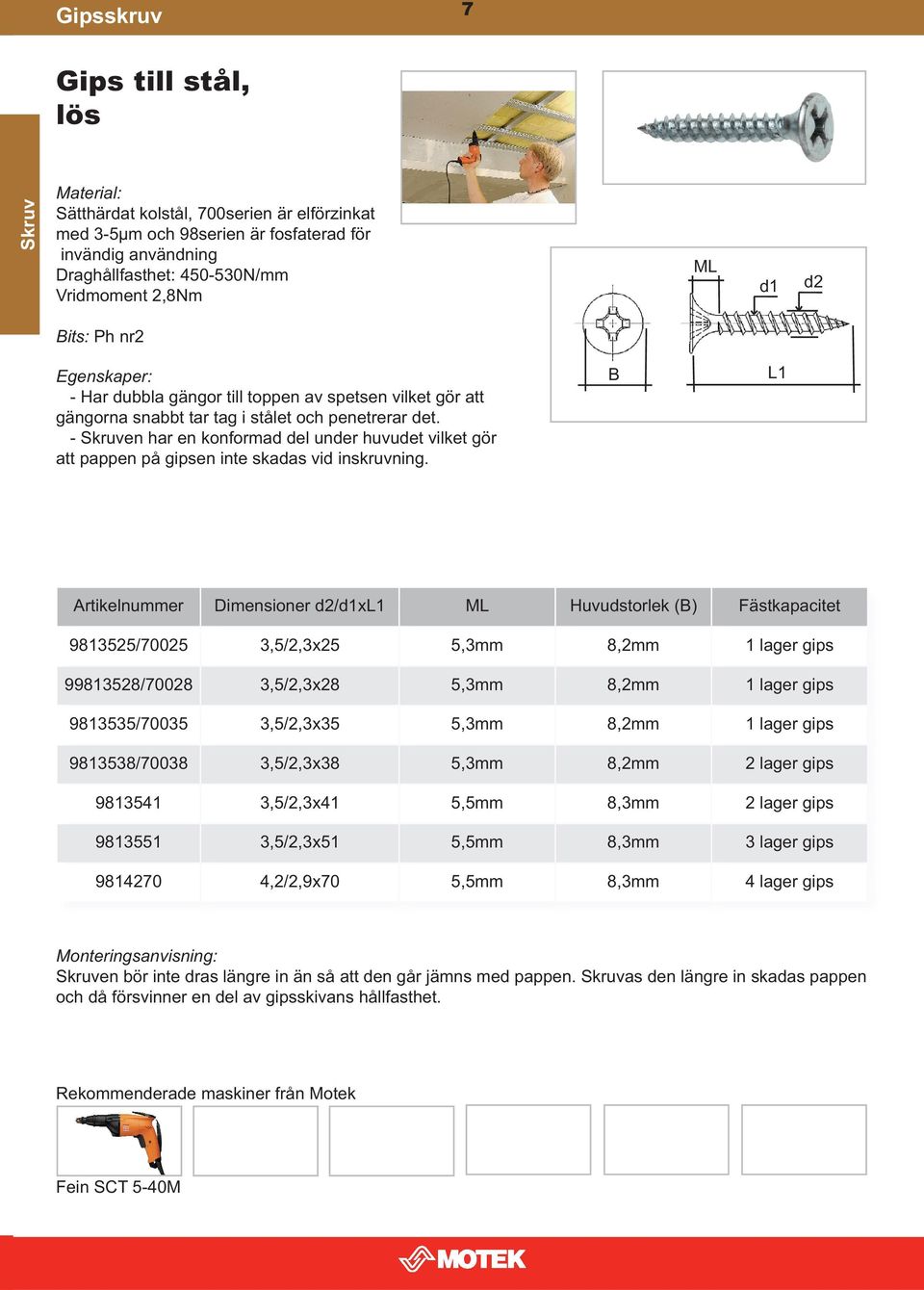

8 Gipsskruv 7 Gips till stål, lös Sätthärdat kolstål, 700serien är elförzinkat med 3-5µm och 98serien är fosfaterad för invändig användning Draghållfasthet: N/mm Vridmoment 2,8Nm ML d1 d2 Bits: Ph nr2 - Har dubbla gängor till toppen av spetsen vilket gör att gängorna snabbt tar tag i stålet och penetrerar det. - en har en konformad del under huvudet vilket gör att pappen på gipsen inte skadas vid inskruvning. B L1 Artikelnummer Dimensioner d2/d1xl1 ML Huvudstorlek (B) Fästkapacitet / ,5/2,3x25 5,3mm 8,2mm 1 lager gips / ,5/2,3x28 5,3mm 8,2mm 1 lager gips / ,5/2,3x35 5,3mm 8,2mm 1 lager gips / ,5/2,3x38 5,3mm 8,2mm 2 lager gips ,5/2,3x41 5,5mm 8,3mm 2 lager gips ,5/2,3x51 5,5mm 8,3mm 3 lager gips ,2/2,9x70 5,5mm 8,3mm 4 lager gips en bör inte dras längre in än så att den går jämns med pappen. as den längre in skadas pappen och då försvinner en del av gipsskivans hållfasthet. Fein SCT 5-40M

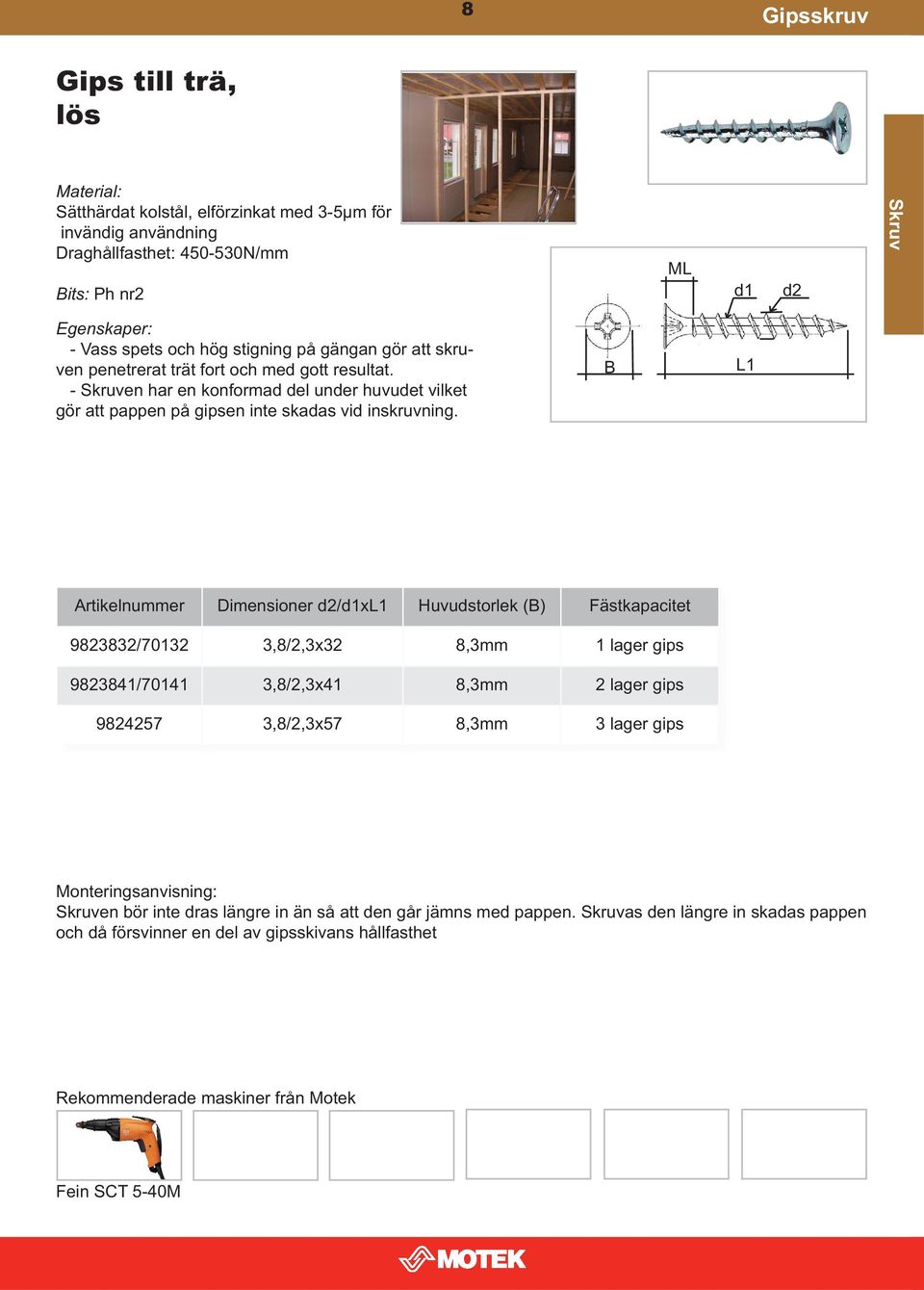

9 8 Gipsskruv Gips till trä, lös Sätthärdat kolstål, elförzinkat med 3-5µm för invändig användning Draghållfasthet: N/mm Bits: Ph nr2 ML d1 d2 - Vass spets och hög stigning på gängan gör att skruven penetrerat trät fort och med gott resultat. - en har en konformad del under huvudet vilket gör att pappen på gipsen inte skadas vid inskruvning. B L1 Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B) Fästkapacitet / ,8/2,3x32 8,3mm 1 lager gips / ,8/2,3x41 8,3mm 2 lager gips ,8/2,3x57 8,3mm 3 lager gips en bör inte dras längre in än så att den går jämns med pappen. as den längre in skadas pappen och då försvinner en del av gipsskivans hållfasthet Fein SCT 5-40M

10 Gipsskruv 9 Hårdgips till trä, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Bits: Ph nr2 - Vass spets och hög stigning på gängan gör att skruven penetrerat trät fort och med gott resultat. - en har bakvända gängorna under huvudet som tar bort endel överflödig gips. Den har även en vass kant på undersidan huvudet vilket skär pappen. Detta gör att man slipper rosor i gipsen runt huvudet. Artikelnummer Dimensioner d2/d1xl1 LL Huvudstorlek (B) Fästekapacitet ,1/2,7x28mm 12,5mm 7,7mm 1 lager gips ,1/2,7x41mm 12,5mm 7,7mm 2 lager gips en bör inte dras längre in än så att den går jämns med pappen. ar man för långt in kan man få rosor i gipsen runt skruvhuvudet. Hårdgips används ofta i trapphus, skolor och andra platser där det finns stor risk för slitage. Fein SCT 5-40M

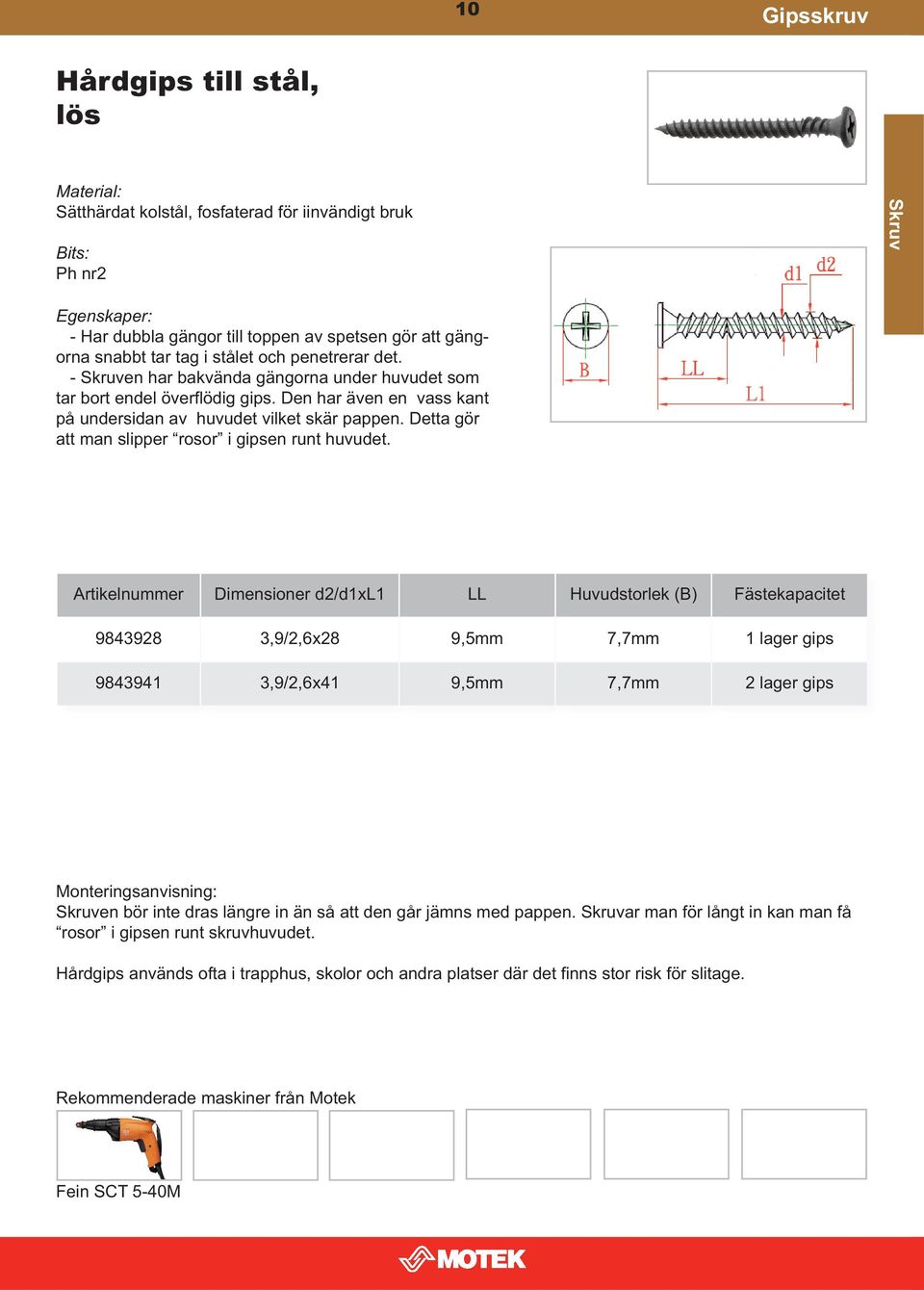

11 10 Gipsskruv Hårdgips till stål, lös Sätthärdat kolstål, fosfaterad för iinvändigt bruk Bits: Ph nr2 - Har dubbla gängor till toppen av spetsen gör att gängorna snabbt tar tag i stålet och penetrerar det. - en har bakvända gängorna under huvudet som tar bort endel överflödig gips. Den har även en vass kant på undersidan av huvudet vilket skär pappen. Detta gör att man slipper rosor i gipsen runt huvudet. Artikelnummer Dimensioner d2/d1xl1 LL Huvudstorlek (B) Fästekapacitet ,9/2,6x28 9,5mm 7,7mm 1 lager gips ,9/2,6x41 9,5mm 7,7mm 2 lager gips en bör inte dras längre in än så att den går jämns med pappen. ar man för långt in kan man få rosor i gipsen runt skruvhuvudet. Hårdgips används ofta i trapphus, skolor och andra platser där det finns stor risk för slitage. Fein SCT 5-40M

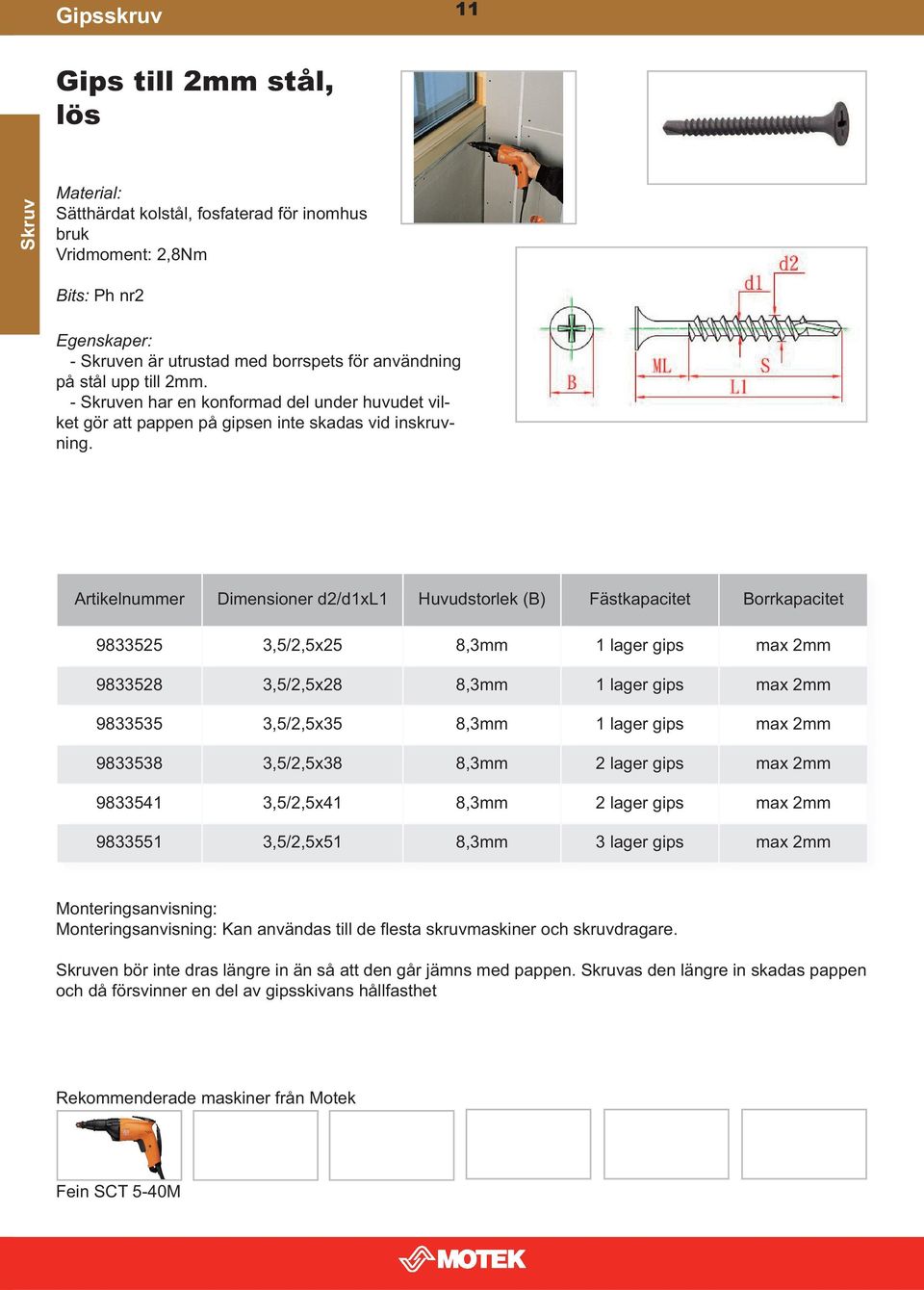

12 Gipsskruv 11 Gips till 2mm stål, lös Sätthärdat kolstål, fosfaterad för inomhus bruk Vridmoment: 2,8Nm Bits: Ph nr2 - en är utrustad med borrspets för användning på stål upp till 2mm. - en har en konformad del under huvudet vilket gör att pappen på gipsen inte skadas vid inskruvning. Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B) Fästkapacitet Borrkapacitet ,5/2,5x25 8,3mm 1 lager gips max 2mm ,5/2,5x28 8,3mm 1 lager gips max 2mm ,5/2,5x35 8,3mm 1 lager gips max 2mm ,5/2,5x38 8,3mm 2 lager gips max 2mm ,5/2,5x41 8,3mm 2 lager gips max 2mm ,5/2,5x51 8,3mm 3 lager gips max 2mm Kan användas till de flesta skruvmaskiner och skruvdragare. en bör inte dras längre in än så att den går jämns med pappen. as den längre in skadas pappen och då försvinner en del av gipsskivans hållfasthet Fein SCT 5-40M

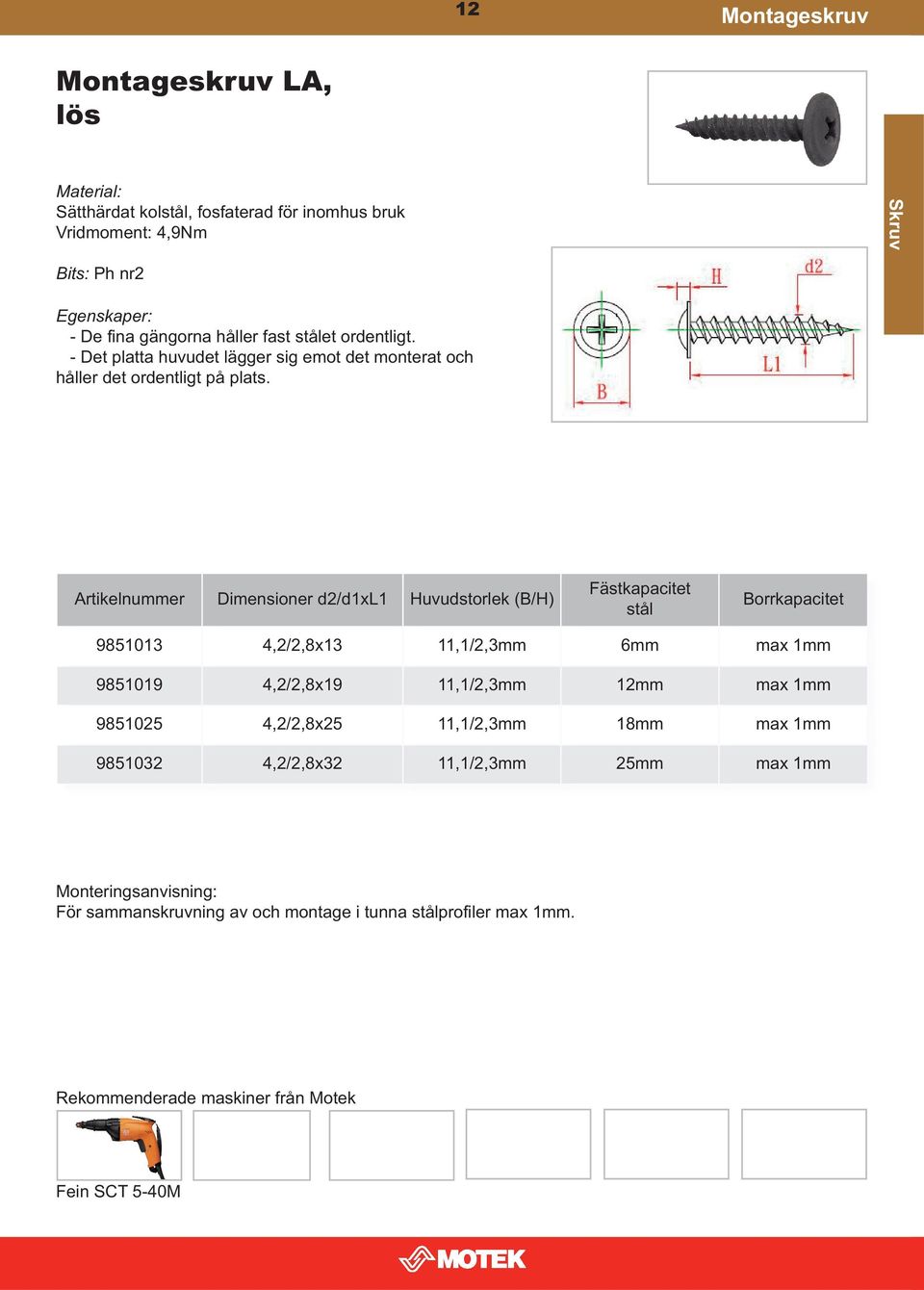

13 12 Montageskruv Montageskruv LA, lös Sätthärdat kolstål, fosfaterad för inomhus bruk Vridmoment: 4,9Nm Bits: Ph nr2 - De fina gängorna håller fast stålet ordentligt. - Det platta huvudet lägger sig emot det monterat och håller det ordentligt på plats. Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B/H) Fästkapacitet stål Borrkapacitet ,2/2,8x13 11,1/2,3mm 6mm max 1mm ,2/2,8x19 11,1/2,3mm 12mm max 1mm ,2/2,8x25 11,1/2,3mm 18mm max 1mm ,2/2,8x32 11,1/2,3mm 25mm max 1mm För sammanskruvning av och montage i tunna stålprofiler max 1mm. Fein SCT 5-40M

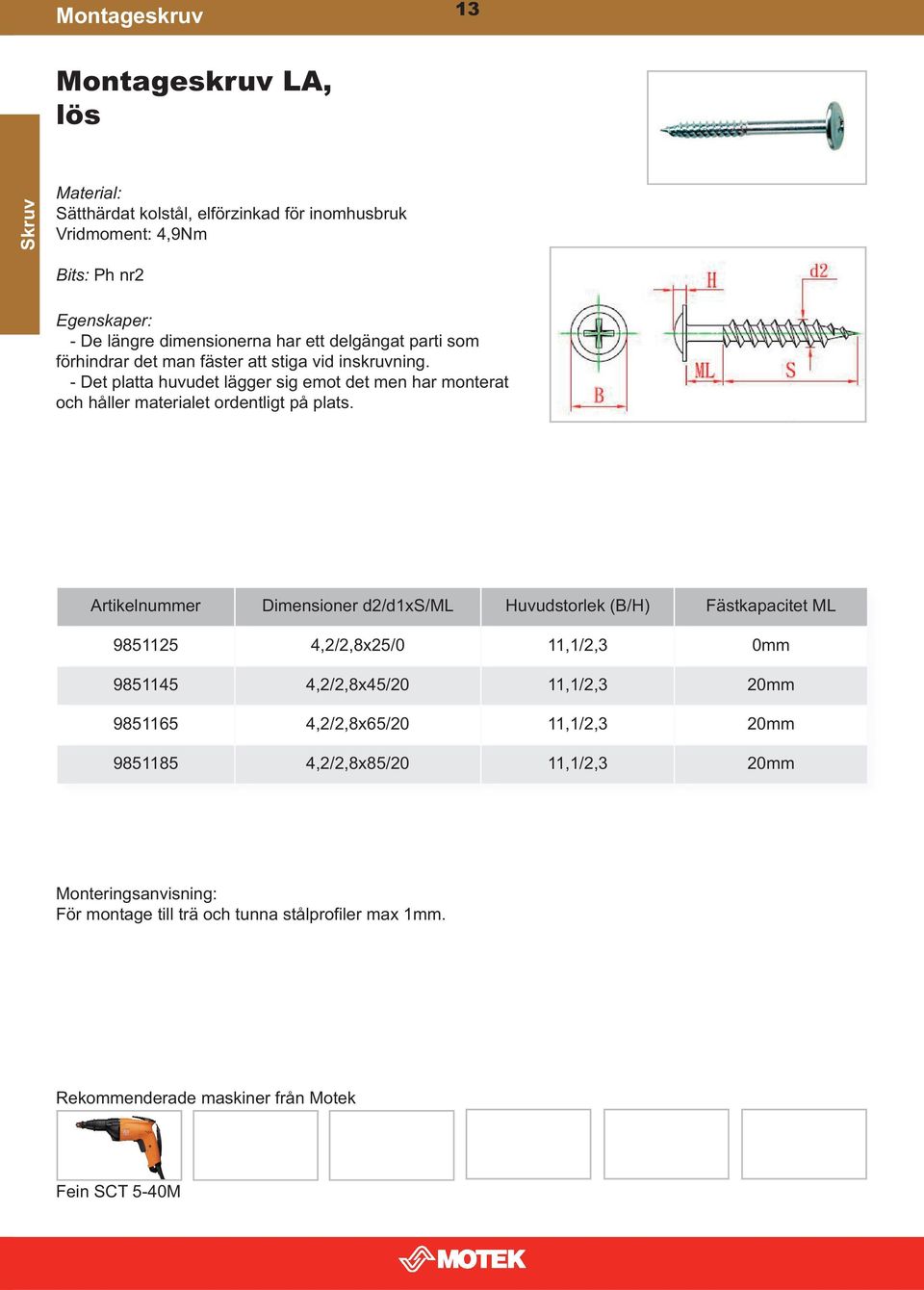

14 Montageskruv 13 Montageskruv LA, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Vridmoment: 4,9Nm Bits: Ph nr2 - De längre dimensionerna har ett delgängat parti som förhindrar det man fäster att stiga vid inskruvning. - Det platta huvudet lägger sig emot det men har monterat och håller materialet ordentligt på plats. Artikelnummer Dimensioner d2/d1xs/ml Huvudstorlek (B/H) Fästkapacitet ML ,2/2,8x25/0 11,1/2,3 0mm ,2/2,8x45/20 11,1/2,3 20mm ,2/2,8x65/20 11,1/2,3 20mm ,2/2,8x85/20 11,1/2,3 20mm För montage till trä och tunna stålprofiler max 1mm. Fein SCT 5-40M

15 14 Montageskruv Självborrande skruv LJ, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Vridmoment: 4,9Nm Bits: Ph nr2 - Självborrande skruv som klarar de flesta stålsorter. - De fina gängorna håller fast stålet ordentligt. - Det platta huvudet lägger sig emot det men har monterat och håller materialet ordentligt på plats. Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B/H) Fästkapacitet stål Borrkapacitet ,2/2,9x13 11,1/2,2mm 2mm max 2mm ,2/2,9x19 11,1/2,2mm 12mm max 2mm ,2/2,9x25 11,1/2,2mm 18mm max 2mm ,2/2,9x32 11,1/2,2mm 25mm max 2mm För sammanskruvning av tunna stålprofiler max 2mm och diverse montage till tunna stålprofiler. Fein SCT 5-40M

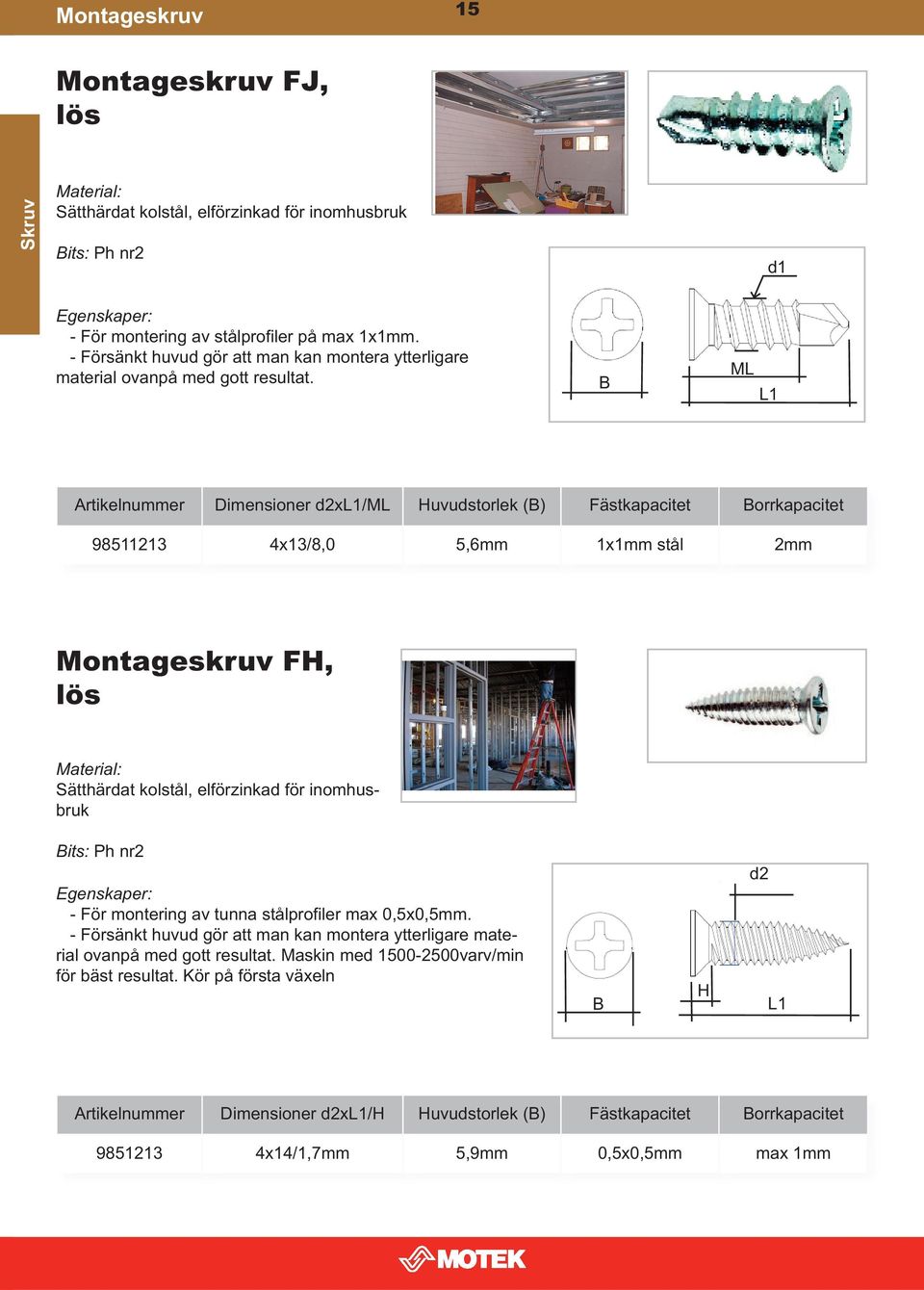

16 Montageskruv 15 Montageskruv FJ, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Bits: Ph nr2 d1 - För montering av stålprofiler på max 1x1mm. - Försänkt huvud gör att man kan montera ytterligare material ovanpå med gott resultat. B ML L1 Artikelnummer Dimensioner d2xl1/ml Huvudstorlek (B) Fästkapacitet Borrkapacitet x13/8,0 5,6mm 1x1mm stål 2mm Montageskruv FH, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Bits: Ph nr2 - För montering av tunna stålprofiler max 0,5x0,5mm. - Försänkt huvud gör att man kan montera ytterligare material ovanpå med gott resultat. Maskin med varv/min för bäst resultat. Kör på första växeln B H d2 L1 Artikelnummer Dimensioner d2xl1/h Huvudstorlek (B) Fästkapacitet Borrkapacitet x14/1,7mm 5,9mm 0,5x0,5mm max 1mm

17 16 Montageskruv Montageskruv RJ, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Bits: Ph nr2 d2 - För sammanskruvning av tunna stålprofiler 1x1mm och diverse montage till tunna stålprofiler. - De fina gängorna håller fast stålet ordentligt. - Det platta huvudet lägger sig emot det men har monterat och håller materialet ordentligt på plats. B H L1 Artikelnummer Dimestioner d2xl1 Huvudstorlek (B/H) Fästkapacitet Borrkapacitet x13 8/1,5mm 1x1mm stål 2mm Montageskruv SJ, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Bits: Fyrkant nr2 - För sammanskruvning av tunna stålprofiler 1x1mm och diverse montage till tunna stålprofiler. - De fina gängorna håller fast stålet ordentligt. - Det platta huvudet lägger sig emot det men har monterat och håller materialet ordentligt på plats. Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (BxH) Fästkapacitet Borrkapacitet ,2/2,9x13 7,9x2,8 1x1mm 2mm

18 Montageskruv 17 Montageskruv SA, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Bits: Fyrkant nr2 - De fina gängorna håller fast stålet ordentligt. - Det platta huvudet lägger sig emot det men har monterat och håller materialet ordentligt på plats. Artikelnummer Dimensioner d2xl1 Huvudstorlek (BxH) Fästkapacitet ,2x13 8x2,8mm 0,5x0,5mm Monteringsanvisning för montageskruvar: För sammanskruvning av tunna stålprofiler 0,5x0,5 eller 1x1mm och diverse montage till tunna stålprofiler. FJ, FH, RJ, SJ och SA monteringsskruer: Använd en skruvdragare låg hastighet. Går maskinen för fort kan man riskera att man drar sönder antingen stålet, borrspetsen eller gängorna. Fein SCT 5-40M

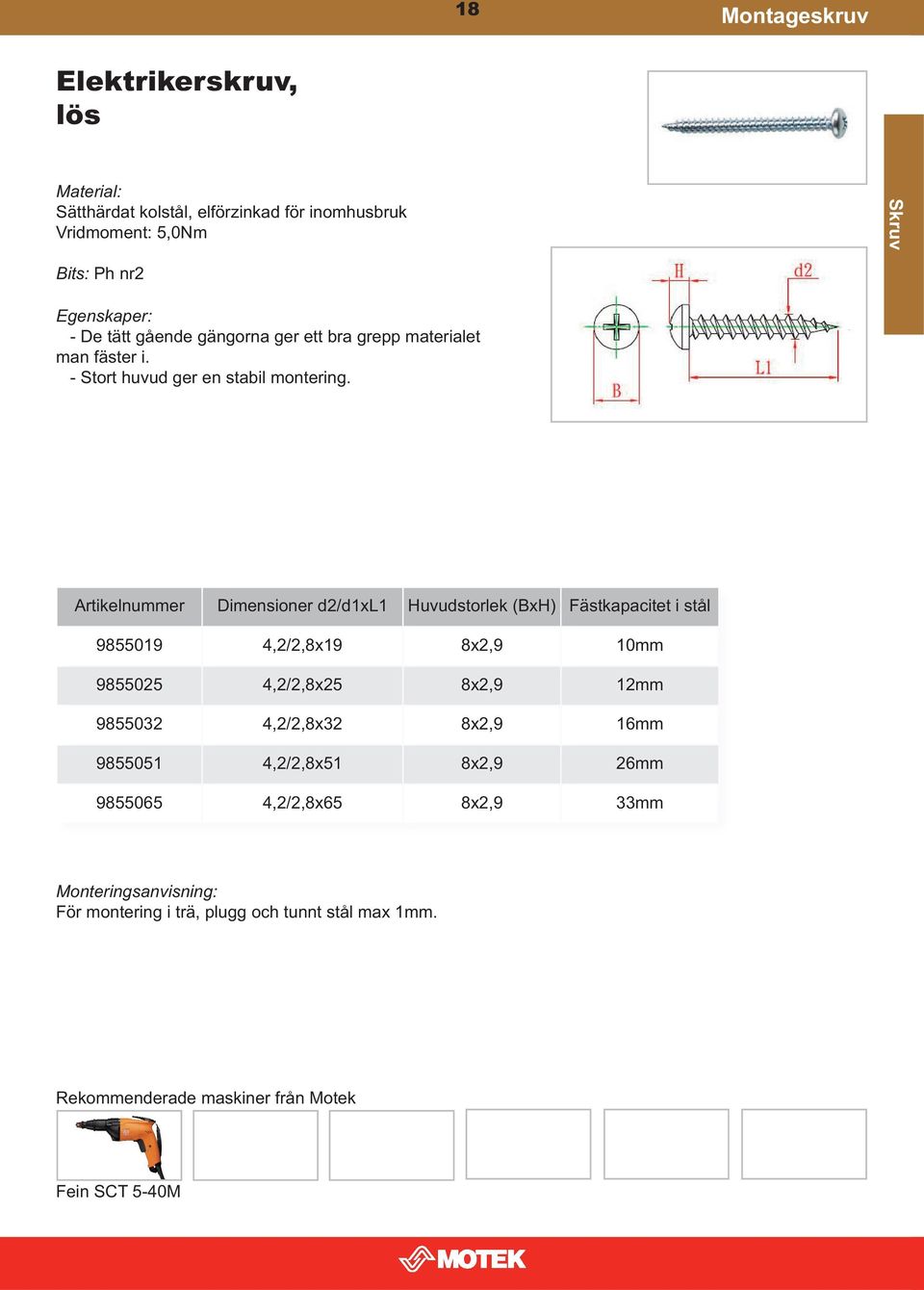

19 18 Montageskruv Elektrikerskruv, lös Sätthärdat kolstål, elförzinkad för inomhusbruk Vridmoment: 5,0Nm Bits: Ph nr2 - De tätt gående gängorna ger ett bra grepp materialet man fäster i. - Stort huvud ger en stabil montering. Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (BxH) Fästkapacitet i stål ,2/2,8x19 8x2,9 10mm ,2/2,8x25 8x2,9 12mm ,2/2,8x32 8x2,9 16mm ,2/2,8x51 8x2,9 26mm ,2/2,8x65 8x2,9 33mm För montering i trä, plugg och tunnt stål max 1mm. Fein SCT 5-40M

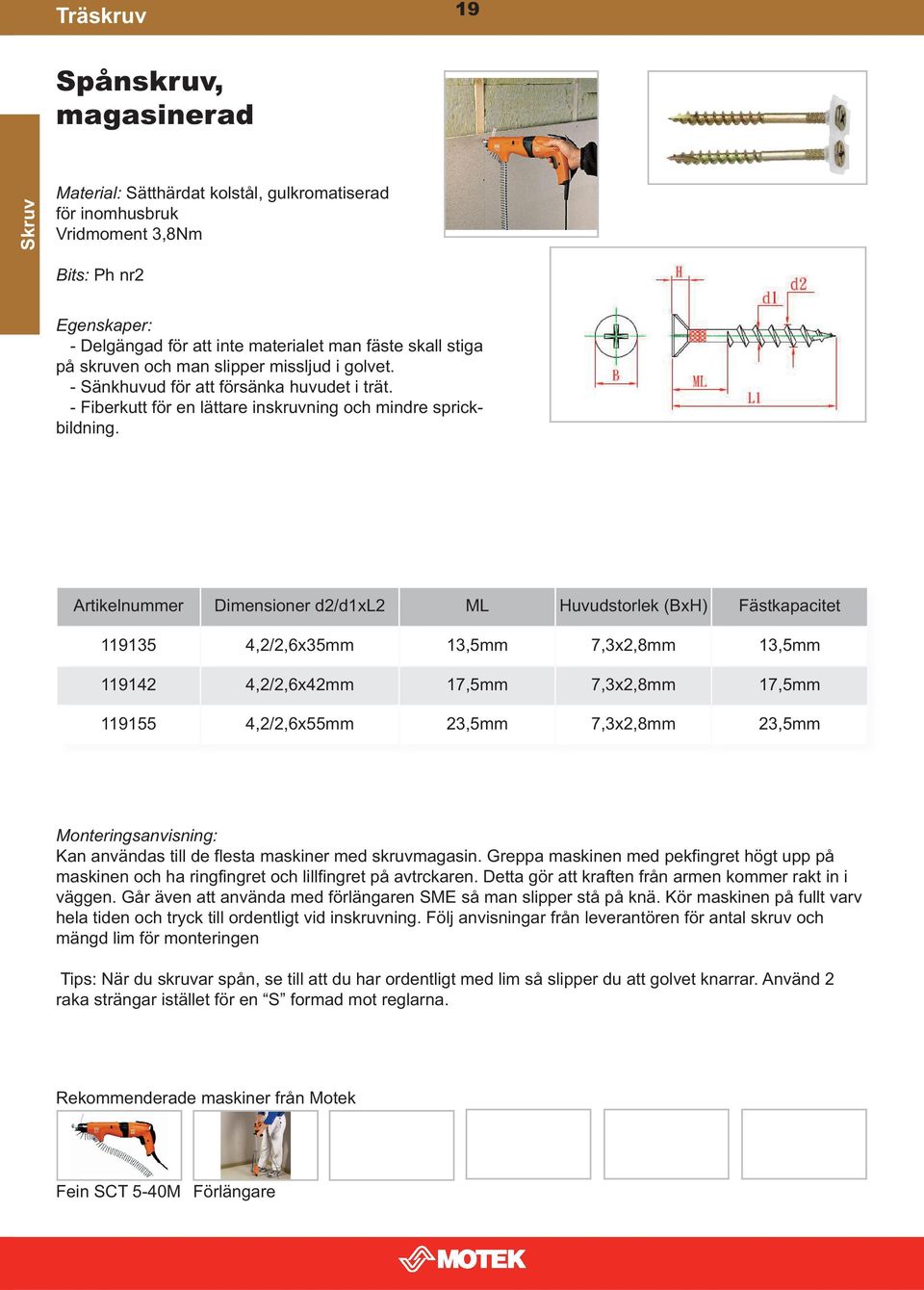

20 Träskruv 19 Spånskruv, magasinerad Sätthärdat kolstål, gulkromatiserad för inomhusbruk Vridmoment 3,8Nm Bits: Ph nr2 - Delgängad för att inte materialet man fäste skall stiga på skruven och man slipper missljud i golvet. - Sänkhuvud för att försänka huvudet i trät. - Fiberkutt för en lättare inskruvning och mindre sprickbildning. Artikelnummer Dimensioner d2/d1xl2 ML Huvudstorlek (BxH) Fästkapacitet ,2/2,6x35mm 13,5mm 7,3x2,8mm 13,5mm ,2/2,6x42mm 17,5mm 7,3x2,8mm 17,5mm ,2/2,6x55mm 23,5mm 7,3x2,8mm 23,5mm Kan användas till de flesta maskiner med skruvmagasin. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Går även att använda med förlängaren SME så man slipper stå på knä. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. Följ anvisningar från leverantören för antal skruv och mängd lim för monteringen Tips: När du skruvar spån, se till att du har ordentligt med lim så slipper du att golvet knarrar. Använd 2 raka strängar istället för en S formad mot reglarna. Fein SCT 5-40M Förlängare

21 20 Träskruv Träfiberskruv, bandad Sätthärdat kolstål, elförzinkad för inomhus bruk Bits: Ph2 - Litet sänkhuvud för lättare försänkning i speciellt hårda material. - Tätt mellan gängorna för att gå extra bra håll i stål. Artikelnummer Dimensioner d2/d1xl1 Huvudstorlek (B) Fästkapacitet ,5/2,5x30 6,5-7,0mm 15mm ,5/2,5x41 6,5-7,0mm 20mm Kan användas till de flesta maskiner med skruvmagasin. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Går även att använda med förlängaren SME så man slipper stå på knä. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. En väldigt allround skruv som går att använda till det mesta t.ex osb, stål och minerit. Fein SCT 5-40M Förlängare

22 Träskruv 21 Trallskruv, bandad Rostfritt stål A2, för utomhus miljö Flytgräns 450Mpa Bits: Ph nr2 - Delgängad för att inte materialet man fästa skall stiga på skruven. - Fiberkutt för en lättare inskruvning och mindre sprickbildning. - Försänkt huvud med ribbor för att försänka huvudet i trät - A2 material för normalt utvändigt bruk dock inte vid havsmiljö, perfekt för trallskruvning Artikelnummer Dimensioner d2/d1xl1 ML Huvudstorlek (BxH) Fästkapacitet ,2/2,5x35mm 13,5mm 7,3x2,8mm 13,5mm ,2/2,5x42mm 17,5mm 7,3x2,8mm 17,5mm ,2/2,5x55mm 23,5mm 7,3x2,8mm 23,5mm Kan användas till de flesta maskiner med skruvmagasin. Greppa maskinen med pekfingret högt upp på maskinen och ha ringfingret och lillfingret på avtrckaren. Detta gör att kraften från armen kommer rakt in i väggen. Går även att använda med förlängaren SME så man slipper stå på knä. Kör maskinen på fullt varv hela tiden och tryck till ordentligt vid inskruvning. En allroundskruv för användning utomhus. Går bra att använda i impregnerat virke eller i andra korrosiva miljöer. Bör ej användas där det finns risk för saltvattenstänk Fein SCT 5-40M Förlängare

23 22 Träskruv Spånskruv, bandad Vislider Sätthärdat kolstål, elförzinkad för inomhus användning Sträckfasthet: 960N/mm² Skärkraft: 900N/mm² Vridmoment 4,9Nm d1 d2 Bits: 41-65mm Ph2, 75mm 4kt vislider - Delgängad för att inte materialet man fästa skall stiga på skruven och man slipper missljud i golvet. - Försänkthuvud med ribbor för att kunna försänka huvudet i trät. - 51mm skruven används till plattformsgolv B ML L1 Artikelnummer Dimensioner d2/d1xl1 ML Huvudstorlek (B) Fästkapacitet ,2/2,5x41 9mm 7mm 9mm ,2/2,5x56 21mm 7mm 21mm ,2/2,5x65 17mm 7mm 17mm /2,9x75 35mm 8,3mm 35mm Kör maskinen på fullt varv, tryck sedan till ordentligt när du skruvar. Följ anvisningar från leverantören för antal skruv och mängd lim för monteringen Tips: När du skruvar spån, se till att du har ordentligt med lim så slipper du att golvet knarrar. Använd 2 raka strängar istället för en S formad mot reglarna. Rekommenderad maskin från Motek Vislider VL41FD

24 Träskruv 23 Trallskruv, bandad Vislider Syrafast stål A4, för användning utomhus i extremt korrosiva miljöer Sträckfasthet: N/mm² Vridmoment: 2,8-3,0Nm Bits: Ph nr2 d1 - Delgängad för att inte materialet man fästa skall stiga på skruven. - Fiberkutt för en lättare inskruvning. - Försänkthuvud för att försänka huvudet i trät - A4 material för utvändigt bruk, perfekt för trallskruvning. Kan även användas i tuffa havsmiljöer B ML L1 d2 Artikelnummer Dimensioner d2/d1xl Huvudstorlek (B) Fästkapacitet ML ,2/2,7x57 7mm 21mm Kör maskinen på fullt varv, tryck sedan till ordentligt när du skruvar. Se till att virket som skall skruvas fast är nere ordentligt mot underlaget innan du skruvar. Rekommenderad maskin från Motek Vislider VL41FD

25 24 Träskruv Spånskiveskruv, lös Sätthärdat kolstål, elförzinkad för användning i inomhus miljö. Vridmoment 3,85Nm Bits: Ph nr2 - Delgängad för att inte materialet man fästa skall stiga på skruven och man slipper missljud i golvet. - Försänkthuvud för att försänka huvudet i trät. - 57mm skruv änvänds till plattformsgolv Artikelnummer Dimensioner d2/d1xl1/ml Huvudstorlek (B) Fästkapacitet Del/hel gängad ,2/2,5x35/17,5mm 7mm 17mm Delgängad ,2/2,5x57/28,5mm 7mm 28mm Delgängad ,2/2,5x28mm 7mm 5mm Helgängad ,2/2,5x41mm 7mm 15mm Helgängad ,2/2,5x51mm 7mm 26mm Helgängad Kör maskinen på fullt varv, tryck sedan till ordentligt när du skruvar. Följ anvisningar från leverantören för antal skruv och mängd lim för monteringen Väldigt allround skruv, fungerar att använda till de flesta inomhus applikationer i trä. Fein SCT 5-40M

26 Träskruv 25 Träfiberskruv, lös Sätthärdat kolstål, elförzinkad för inomhus bruk Vridmoment: 3,8Nm Bits: Ph nr2 - Litet sänkhuvud med ribbor för lättare försänkning i speciellt hårda material. - Tätt mellan gängorna för att gå extra bra håll i stål. Artikelnummer Dimensioner d2/d1xl1 ML Huvudstorlek (B) Fästkapacitet ,8/2,6x28 5,5-6,5mm 6,5-7,0mm 6mm ,8/2,6x41 12,7-13,7mm 6,5-7,0mm 13mm Kör maskinen på fullt varv, tryck sedan till ordentligt när du skruvar. En väldigt allround skruv som går att använda till det mesta t.ex osb, arbore, stål och minerit. Fein SCT 5-40M

27 26 Träskruv Trallskruv A4, lös Syrafast stål A4, för användning utomhus i extremt korrosiva miljöer Bits: 28-56mm Torx 20 och för 75mm torx 25 d1 - Delgängad för att inte materialet man fästa skall stiga på skruven. - Fiberkutt för en lättare inskruvning och mindre sprickbildning. - Försänkthuvud för att försänka huvudet i träet - A4 material för utvändigt bruk, perfekt för trallskruvning. - Kan användas i tuffa havsmiljöer - Ger ingen avrinning vid normala utomhusförhållanden B ML L1 d2 Artikelnummer Dimensioner d2/d1xl1/ml Huvudstorlek B(mm) Fästkapacitet (mm) ,3/2,6x28/ Torx ,3/2,6x35/ Torx ,3/2,6x42/ Torx ,3/2,6x56/ Torx ,8/3,1x75/ Torx 25 Bits Kan användas tillsammans med de flesta skruvmaskiner. Kör maskinen på fullt varv och tryck till ordentligt när du skruvar, använd enpetare för perfekt resuktat. En allround utomhusskruv, perfekt till tryckimpregnerat virke även vid havsmiljö. Fein SCT 5-40M

28 Träskruv 27 Träskruv kullrigskalle, lös Sätthärdat kolstål, elförzinkad 3-8µm för invändigt bruk Bits: Pozidrive - De längre skruvarna är delgängade för att inte materialet man fästa skall stiga på skruven. - Kullrig skalle för att få ordentligt tag i det fastskruvade materialet. Artikelnummer Dimensioner d2xl1 Huvudstorlek (BxH) Bits nr Pz Fästkapacitet ,5x12 7x2,5mm 2 6mm ,5x20 7x2,5mm 2 10mm ,5x30 7x2,5mm 2 15mm ,0x16 8x2,9mm 2 8mm ,0x20 8x2,9mm 2 10mm ,0x25 8x2,9mm 2 12,5mm ,0x30 8x2,9mm 2 15mm ,5x25 9x3,1mm 2 12,5mm ,5x30 9x3,1mm 2 15mm ,5x40 9x3,1mm 2 20mm ,0x25 9,9x3,4mm 2 12,5mm ,0x30 9,9x3,4mm 2 15mm ,0x40 9,9x3,4mm 2 20mm ,0x50 9,9x3,4mm 2 25mm ,0x60 9,9x3,4mm 2 30mm ,0x70 9,9x3,4mm 2 35mm ,0x40 11,9x4,0mm 3 20mm ,0x50 11,9x4,0mm 3 25mm ,0x60 11,9x4,0mm 3 30mm ,0x80 11,9x4,0mm 3 40mm Används för att fästa i trä och pluggar. Fein SCT 5-40M

29 28 Träskruv Träskruv försänkthuvud, lös Sätthärdat kolstål, elförzinkad för inomhusanvändning Bits: Torx d1 - De längre skruvarna är delgängade för att inte materialet man fäster skall stiga på skruven. - Försänkt huvud för att försänka huvudet i träet. - Fiberkutt för en lättare inskruvning och mindre sprickbildning. B L1 b d2 Diameter (d2) 3,0mm 3,5mm 4,0mm 4,5mm 5,0mm 6,0mm Bits torx Diameter huvud (B) 5,8mm 6,9mm 7,8mm 8,8mm 9,7mm 11,7mm Diameter (d1) 1,8mm 2,1mm 2,4mm 2,6mm 2,85mm 3,55mm /35 60/ / /40 70/46 35/22 50/ /45 80/46 Dimensioner (L1/b) 60/40 45/28 80/45 90/60 50/35 90/60 100/60 60/43 100/60 120/60 70/43 140/80 80/43 150/80 90/43 Välj en kraftig skruvdragare på de långa längderna för perfekt montering. Fein SCT 5-40M

30 Träskruv 29 Träskruv rostfri A2, lös Rostfritt stål A2, för utomhus bruk Flytgräns 450MPa Bits: Torx 25 d1 - Delgängad för att inte materialet man fäster skall stiga på skruven. - Används utvändigt t.ex på vildmarkspanel. - Bör inte användas när det finns risk för att saltvatten stänk. B L1 b d2 Artikelnummer Dimensioner d2/d1xl1/b Huvudstorlek (B) Fästkapacitet /3,1x80/48 10mm 32mm /3,1x100/58 10mm 42mm /3,7x120/70 11,8mm 50mm Träskruv syrafast A4, lös Syrafast stål A4, för användning utomhus i extremt korrosiva miljöer Bits: Pozidrive nr2 d2 - Används utvändigt vid krav på goda korrotionsegenskaper så som i havsmiljö B L Artikelnummer Dimensioner d2xl Huvudstorlek (B) Fästkapacitet ,8x32 9,5mm 7mm Fein SCT 5-40M

31 30 Träskruv Fransk träskruv, lös Kolstål av kvalité 4.6, varmförzinkad för användning i normal utomhusmiljö Sträckgräns: 400N/mm² Flytgräns 240N/mm² d d2 Bits: 6kt hylsa - För fäste av trä och stålplattor i förborrade hål i trä - En beprövad skruv med goda dokumenterade egenskaper. - Trät skall förborras om beräknade värden skall gälla, se monteringsanvisning s k L1 b Diameter (d2) 6mm 8mm 10mm 12mm Diameter ogängad del (d) 6mm 8mm 10mm 12mm Hylsa (s) 10mm 13mm 17mm 19mm Huvud höjd (k) 4mm 5,5mm 7mm 8mm 50/30 35/21 40/24 50/30 65/39 40/24 50/30 75/45 75/45 50/30 65/39 90/54 90/54 65/39 75/45 100/60 100/60 75/45 80/48 130/78 Dimensioner (L1/b) 90/54 90/54 150/90 100/60 100/60 160/96 120/72 120/72 180/ /78 130/78 200/ /84 150/90 b är en minsta värde som bör användas vid beräkningar. b 0,6xl Konstruktionsregler: Träskruvar skall ha kvadratiska eller runda underlagsskivor med en minimum sida eller diameter 3xd och en minimum tjocklek på 0,3xd. (d = skruvens stammdiameter). Längden på skruvens stam (ogängad del) skall vara minst lika stor som tjockleken av det virke som skall fästas + tjockleken på underlagsskivan. Avståndet mellan träskruvar coh minsta kantavstånd skall vara samma som för bultar (se nedan). Stamdiameter (d) mm Avstånd mellan träskruvar vinkelrätt mot kraftriktning Avstånd mellan träskruvar vinkelrätt mot kraftriktning 7d d

32 Träskruvar 31 Vanliga beräkningar av fransk träskruv Karakteristiska skärkrafter trä-trä längs fiberriktningen t1 Stamdiameter (mm) mm Gäller när l 2 är minst 8xd och är korttidsvärden. Utdrag ur teknisk småskrift nr. 24. Alla krafter i (N). 1N=0,1kg Karakteristiska skärkrafter trä-trä 90º MOT fiberriktningen t1 Stamdiameter (mm) mm Gäller när l 2 är minst 8xd och är korttidsvärden. Utdrag ur teknisk småskrift nr. 24. Alla krafter i (N). 1N=0,1kg Karakteristiska skärkrafter med stållast Vinkel mellan kraft och fiberriktning Stamdiameter (mm) α=0º α=45º α=90º Gäller när l 2 är minst 8xd och är korttidsvärden. Utdrag ur teknisk småskrift nr. 24. Alla krafter i (N). 1N=0,1kg Kapaciteter vid aksialbelastning R k = (20+8d) x (l ef -d) d = skaft diametern i mm l ef = längden i mm av den gängade delen i virkesdelen som innehåller skruvens spets Förankringslängd skall vara minst 5xd Används till att fästa trä eller stål till trä. En fransk träskruv skall förborras i 2 steg för att dess fulla kapasitet skall kunna utyttjas. Den gängade delen skall förborras med 0,9-1,0 x den inre gäng diameter. Den ogängade delen skall förborras med samma diameter som stammen på ogängade delen. Träskruven dras till så att virkesdelen sluter tätt samman. en bör efterdras efter att virket torkat ut. i ändvirket kan inte räknas som kraftöverförande.

33 32 Träskruv VVS skruv, lös Rostfritt stål A2, används i våtrum och utomhus miljö Flytgräns 450MPa Bits: Pozidrive - Har ett högglanspolerat linshuvud för ett snyggt slutresultat. d2 B H L Diameter (d2) 3,5mm 4,0mm 5,0mm 5,5mm 6,0mm Bits pozi Dimensioner huvud (B/H) 7/1,95 8/2,6 10/3,25 11/3,55 12/3, Dimensioner (L) Används där man vill ha ett snyggt och blankt huvud exempelvis i kök och badrum Fein SCT 5-40M

34 Träskruv 33 Justerskruv Sätthärdat kolstål, elförzinkad för inomhus bruk Bits: Torx 25 - Delgängad för att bara den gängade delen närmast spetsen skall hålla skruven fast. - De runda gängorna under huvudet skall pressas igenom det virket man skall fästa för att man sedan skall kunna justera det in och ut. B d1 L1 d2 Artikelnummer Dimensioner d2xl1 Huvudstorlek (B) Diameter på gängor under huvudet d x70 12mm 6, x90 12mm 6, x110 12mm 6, x130 12mm 6,5 För fäste av lätta fönster, mindre dörrar och upprätting av läkter och innertak. Förborra med 4mm borr både i materialet som skall fästas och i det man skall fästa. en försänks med 12mm borr Tips: a in skruven helt innan justering Fein SCT 5-40M

35 34 Träskruv Helträ golvskruv Sätthärdat kolstål, gulkromatiserad för inomhus användning Bits: 4kt nr1 -Fiberkutt för lättare inskruvning och mindre risk för sprickbildning - Kombigänga för fäste i både trä och tunnt stål. De stora gängorna gör att det går fort att skruva in skruven och de små ger ett gott håll i stålet. - Frässpår under huvudet tar bort överflödigt trä och ger frigång åt skruven. - Litet sänkhuvud med rillor gör att huvudet lätt försänks i även hårda trämaterial. Artikelnummer Dimensioner d4/d1xl1/ml Huvudstorlek (B) Fästkapacitet ,9/2,3x42/15,5mm 5,7mm 15,5mm ,9/2,3x57/21mm 5,7mm 21mm Används för att fästa bl.a lister till trä och tunnt stål. as i utan förborrning, huvudet blir försänkt i det fästa materialet. Fein SCT 5-40M

36 Träskruv 35 Sockelskruv Sätthärdat kolstål, gulkromatiserad för inomhus bruk Bits: Fyrkant nr1 - Delgängad för att det material man fäste inte skall stiga utefter gängan - Litet sänkhuvud för att försänkas i även hårda material Artikelnummer Dimensioner d2/d1xl1/ml Huvudstorlek (B) Fästkapacitet ,5/2,3x41/13,1 5,5mm 13mm ,8/2,5x57/18,9 5,5mm 19mm Används för att fästa bl.a lister till trä och tunnt stål max 0,8mm. as i utan förborrning, huvudet blir försänkt i det fästa materialet. Tips.Vid montering i hårt material som för t.ex i ek bör man förborra. Detta minskar risken för att virket spricker. Fein SCT 5-40M

37 36 Träskruv Ögleskruv, Metriska gängor Sätthärdat kolstål 4.6 kvalité, elförzinkad för inomhus bruk eller tillfälligt utomhus bruk - Metriska gängor för att fästa i Hilti HKD slagankare, mutter eller liknande Artikelnummer Dimensioner d2xl1 Huvudstorlek (B/B2) M6x20 8/ M6x30 8/ M8x30 12/ M10x30 15/ M10x80 15/32 För montering i betong/leca/tegel. Välj rätt typ av fäste beroende av vilket material ögleskruven skall fästas till.

38 Träskruv 37 Ögleskruv svetsad Sätthärdat kolstål 4.6kvalité, elförzinkad för inomhus bruk eller tillfälligt utomhus bruk - För montering direkt in i trä eller med plastplugg i betong/leca/tegel Artikelnummer Dimensioner d2xl1 Huvudstorlek (B/B2) x55 15/ M8x80 15/ ,9x250 20/ ,9x150 20/37 Använd skruvdragare med hylsa för att lättast fästa ögleskruven.

39 38 Träskruv Karmskruv i sätthärdat kolstål, hylsa i zink Bits: Monteringsverkyg köps separat d1 d2 - Karmhylsan är i 2 delar gör att man lätt kan justera karmen till önskat läge L1 L2 Artikelnummer Längd L1/L2 Diameter d1/d / /22mm 7,0/15,6mm / /22mm 7,0/15,6mm / /22mm 7,0/15,6mm /22mm 7,0/15,6mm För montering av dörrar och fönster, då du vill ha möjligheten att efterjustera. 1. Förborra karmen med 14 mm hål rakt igenom. Vid montage i träregel: centrumborra med 4,5 mm borr. Vid montage i betong etc: använd lämplig plugg för skruvens yttergänga, 7 mm. 2. Montera karmskruven med nyckelns minsta hål. Både skruven och hylsan dras in. 3. Justera karmen med nyckelns större hål, ytterhylsan roterar. Använd vattenpass för att kontrolera 4. Täck över hålet med plastlock i rätt färg.

40 Träskruv 39 Läktskruv lös Sätthärdat kolstål, duplex belagd (keramiskt belägg) Bits: Ph2 - Reduserad borrspets för att lätt penetrera tunt stål och liten sprickbildning i trä - Konformat huvud för att kunna försänkas i trä - Durocoat belägg för att kunna användas i lätt korrosiv miljö - Delgängad för att det fästa materialet skall kunna röra sig fritt. - Sakta stigande gängor för att få bra håll i det stålet man monterar i. Artikelnummer Ytter diameter/ Inner diameter Total längd/gängad del Huvudstorlek (B) Borrkapacitet ,8/3,3 50/0mm 8,3mm 1,5mm ,8/3,3 60/51mm 8,3mm 1,5mm ,8/3,3 70/54mm 8,3mm 1,5mm ,8/3,3 80/50mm 8,3mm 1,5mm ,8/3,3 90/50mm 8,3mm 1,5mm ,8/3,3 100/52mm 8,3mm 1,5mm ,8/3,3 120/71mm 8,3mm 1,5mm ,8/3,3 140/51mm 8,3mm 1,5mm Fein SCT 5-40M

41 40 Träskruv Plåtskruv Sätthärdat kolstål, elförzinkad Bits: Pozidrive 2 H d2 - Gängor med låg stigning ger bra grepp mot tunnt stål och hårda trämaterial B L1 Artikelnummer Dimensioner d2xl1 Huvudstorlek (B/H) ,5x16 6,9/2,6mm ,2x13 8,2/3,05mm ,2x38 8,2/3,05mm ,8x38 9,5/3,55mm ,5x38 10,8/3,95mm Perfekt att använda för att fästa material till tunnt stål eller hårda trämaterial. Kan användas i plastpluggar Fein SCT 5-40M

42 Träskruv 41 Byggskruv, varmförzinkad, 8.8 kvalitè Sätthärdat kolstål i 8.8 kvalitè, varmförzinkad Bits: Hylsa - Fiberkutt för att minska risken för sprickbildning och ger lättare iskruvning utan förborrning - Stor fastsatt bricka med räflor under huvudet för att ge ett bra håll i framförallt stålplattor. B H d1 d1 Nominella skruv mått 6mm 8mm 10mm Nyckel vidd Huvudhöjd (H) 6,3 7,9 9 Brickans diameter (B) 14, ,3 Artikelnummer Dimensioner d2/d1xl1 Fästkapacitet /4,4x /5,7x /5,7x /5,7x /5,7x /5,7x /5,7x /5,7x /7x /7x /7x Kan monteras utan förborrning i trämaterial. Används till montering allround utomhus så som av paraboler, beslag, brandstegar och persienner

43 42 Stålskruv Wingtex skruv Sätthärdat kolstål, elförzinkad för inomhus bruk Bits: Ph/torx -Vingarna fräser bort träet för att ge stammen fritt spelrum så det inte stiger längs med stammen på skruven när borrspetsen träffar stålet. -Vingarna slås av när de träffar stålet -Sänkhuvud för att huvudet skall sjunka ner i träet B L Artikelnummer Dimension Huvudstorlek Borrkapacitet Bits Fästkapacitet ,8x45 9,3 2,0-3,0 Ph ,8x65 9,3 2,0-3,0 Ph ,2x30 7,8 0,7-2,0 Ph ,2x40 7,8 0,7-2,0 Ph ,8x35 9,3 1,0-3,0 Ph ,8x45 9,3 1,0-3,0 Ph ,8x65 9,3 1,0-3,0 Ph ,5x85 10,5 1,5-5,0 Ph ,5x109 10,5 1,5-5,0 Ph ,5x ,0-5,0 Torx ,5x ,0-5,0 Torx ,3x50 12,2 2,5-6,0 Torx ,3x70 12,2 2,5-6,0 Torx ,3x85 12,2 2,5-6,0 Torx ,5x ,0-12,0 Ph ,5x109 10,7 3,0-12,0 Ph ** 5,0x45 1,6 Ph2 ** är en bandad vislider skruv och kan användas till t.ex granab golv

44 Stålskruv 43 ens egenskaper Dimension 4,2xL 4,8xL 5,5xL 6,3xL Max dragkraft (kn) 7,4 9,0 10,0 17,0 Max skärkraft (kn) 4,9 6,0 8,0 8,0 Tjocklek på belegg Min. (µm) 10µm 10µm 10µm 10µm Observera att dessa värden är maxvärden!!! 1kN=100kg Utdragsvärden i plåt Plåttjocklek dimension 4,0 5,0 6,0 8,0 10,0 12,0 4, ,8 7,0 10,0 5,5 8,4 8,9 12,1 15,4 17,6-6,3 9,2 14,0 19,0 Observera att dessa värden är maxvärden!!! 1kN=100kg Använd en maskin med varv/min. Använder man maskin med högre varvtal äts borrspetsen upp innan man kommer igenom stålet.

45 44 Stålskruv Marutex Värmebehandlat marutex rostfritt stål med korrosivitetsklass C4. Klarar luft med förhöjda halter av föroreningar dock inte saltvattenstänk EPDM gummi i brickan. d2 L2 - Borrspetsen gör att man lätt kommer ner i stålet. - EPDM packning för att ordentligt sluta tätt runt hålet. - Sexkantshuvud för att få ordentligt tag med bitsen L1 Nominella skruv mått Nyckel vidd Huvudhöjd Brickans diameter (d) 8mm 7mm 10,7mm Artikelnummer Dimensioner d2xl1 Fästkapacitet Borrkapacitet ,8x20 8mm 1,5-4mm ,5x20 6mm 1,5-5mm ,5x22 8mm 2-6mm ,5x32 10mm 6-12mm ,5x40 26mm 1-3mm ,5x45 22mm 6-12mm Fein SCT 5-40M

46 Stålskruv 45 Marutex egenskaper Tekniska värden på skruv Dimension Max dragkraft Max skärkraft 4,8xL 5,6kN 3,64kN 5,5xL 8,0kN 5,2kN Observera att dessa värden är maxvärden!!! 1kN=100kg Utdragsvärden i plåt Utdrag ur stål, SUB 350-kN diameter 4,8mm 5,5mm Tjocklek underlag 1,6 4,75kN 6,60kN 2,3 7,17kN* 7,97kN 2,6 7,95kN* 9,15kN* 3,0 9,95kN* 11,50kN* 3,6 12,05kN* 14,00kN* 4,0 14,12kN* 16,90kN* 5,0-21,80kN* Rekomenderade värden ur SUB 350-kN. 1kN=100kg *Observera att skruen ofta blir dimensionerande! Använd en skruvdragare med varvtal på varv/min vid montage i material < 2mm och vid montage i grövre material. Var noga med att inte överdra skruven då packnigen minster sin effekt

47 46 Stålskruv Farmarskruv Sätthärdat kolstål, elförzinkat 25µm för inomhus och korrosions mild utomhusmiljö, rostfritt marutex stål för användning i aggresiv utomhusmiljö. Gummibricka Bits: Hylsa d2 - Reducerad borrspets för perfekt resultat i tunnt stål till trä. - Sexkantshuvud för att få god kontakt mellan bits och huvud. - Gummibricka för att sluta tätt runt hålet. L1 Nominella skruv mått Nyckel vidd 8mm Huvudhöjd Birickans diameter Artikelnummer Dimensioner d2xl1 Färg Fästkapacitet mm Borrkapacitet mm ,8x19 Svart, ral 9005, SE x0, ,8x19 Brun, NCS S8005-Y50R, ral80h, SE x0, ,8x19 Ljus grå, ral 7047, SE x0, ,8x19 Röd, NCS S4050-Y80 R, SE x0, ,8x19 Vit, ral 90073, SE x0, ,8x19 Zink grå, ral 7040, SE x0, ,8x35 Svart, ral 9005, SE x0, ,8x35 blank 2 4x0, ,8x35 Röd, NCS S4050-Y80 R, SE x0, ,8x35 Vit, ral 90073, SE x0, ,8x35 Brun, NCS S8005-Y50R, ral80h, SE x0, ,8x35 Ljus grå, ral 7047, SE x0, ,8x35 Zink grå, ral 7040, SE x0, marutex 4,8x35 blank 2,7 3x0, marutex 4,8x19 blank 2,7 3x0,9

48 Stålskruv 47 Farmarskruvens egenskaper Tekniska värden på skruv Dimension Max dragkraft Max skärkraft ar 4,8xL Marutex 5,6kN 3,64kN 4,8xL kolstål 7,0kN 4,55kN Rekomenderade värden! 1kN=100kg Utdrag i trä diameter Förankring längd 20mm 30mm 40mm Utdragskrafter i trä 4,8mm skruv 1,04kN 1,66kN 2,27kN Rekomenderade värden! 1kN=100kg Monteringsanvisning Perfek skruv för att fästa plåt till träreglar. Använd en maskin med låg hastighet för perfekt resultat. Fein SCT 5-40M

49 48 Stålskruv Självborrande skruv Sätthärdat kolstål, elförzinkad Bits: Hylsa - Kraftig borrspets för en enkel borrning. - Stor diameter för att klara av tjocka material - Sexkantshuvud för att få god kontakt mellan bits och huvud L1 d2 Artikelnummer Dimensioner (d2xl1) mm Längd på gängan (L2) Borrkapacitet ,5x23 11mm 4-8mm ,5x32 16mm 6-12mm ,3x22 19mm 3x0,9mm Nominella skruvmått Diameter 5,5mm 6,3mm Nyckel vidd 8mm 10mm Huvudhöjd 5,1mm 5,6mm Birickans diameter 10,5mm 14,4mm ens egenskaper Dimmension 5,5xL 6,3xL Draghållfasthet (kn) 7,2 9,8 Skärkrafter (kn) 4,5 6,2 Tjocklek på belägg Min. (µm) Värden enligt tunnplåtsnormen min 5µm min 5µm Allrondskruv för infästning i grövre gods Använd en maskin med varv/min för perfekt resultat. Använder man en maskin med ett för högt varvtal går borrspetsen varm och äts upp.

50 Stålskruv 49 Utdragsvärden ur plåt Sträckgräns i underlag (MPa) Tjocklek på Borrande skruvar plåt ,0 0,74 0,86 1,10 1,32 1,2 0,97 1,3 1,44 1,73 1,5 1,35 1,59 2,02 2,42 2,0 2,09 2,44 3,11 3,73 2,5 2,91 3,41 4,40 5,21 3,0 3,83 4,48 5,79 6,85 3,5 4,83 5,65 7,29 8,63 4,0 5,90 6,90 8,91 1) 5,0 8,24 9,65 1) 1) 6,0 1) 1) 1) 1) Diameter Multiplicera värden med vid annan diameter på skruv 4,8 0,87 5,5 0,93 8,0 1,13 Dessa värden gäller i utdrag i tunnplåt enligt tunnplåtsnormen för självborrande skruv. Dessa värden gäller för skruv med diameter på 6,3mm. Använd reduktionsfaktorer för annan dimention Alla värden i kn 1) Observera att skruven blir dimensionerande vid montering i tjockare material. Genomdragsvärden för tunnplåt ur plåt Plåt närmast skruvhuvudet 1 mitt på profilen Plåttjocklek Sträckgräns 0, ,38 0, ,68 0, ,57 0, ,79 0, ,00 0, ,21 0, ,43 1, ,07 1, ,93 För 9,5mm bricka multiplisera värdet med 0,4 För 12mm bricka multiplisera värdet med 0,7 För 19mm bricka multiplisera värdet med 1,2 Värden enligt tunnplåtsnormen Värden gäller för montering med en bricka med diameter på 14mm

51 50 Stålskruv Stål till stål skruv Sätthärdat kolstål, elförzinkad Bits: Hylsa d2 - Kraftig borrspets för en enkel borrning. - Stor diameter för att klara av tjocka material - Sexkantshuvud för att få god kontakt mellan bits och huvud B L1 h Nominella skruv mått 4,2 4,8 5,5 6,3 Hylsa 7mm 8mm 8mm 10mm Huvudhöjd h 4,1mm 4,3mm 5,3mm 6,3mm Birickans diameter B 8,4mm 10,3mm 10,7mm 13,1mm Artikelnummer Dimensioner d2xl1 Borrkapacitet ,2x ,2x ,8x25 4, x8x38 4, ,5x38 5, ,5x63 5, ,3x50 6, ,3x75 6,0

52 Stålskruv 51 Utdragsvärden ur plåt Sträckgräns i underlag (MPa) Tjocklek på Borrande skruvar plåt ,0 0,74 0,86 1,10 1,32 1,2 0,97 1,3 1,44 1,73 1,5 1,35 1,59 2,02 2,42 2,0 2,09 2,44 3,11 3,73 2,5 2,91 3,41 4,40 5,21 3,0 3,83 4,48 5,79 6,85 3,5 4,83 5,65 7,29 8,63 4,0 5,90 6,90 8,91 1) 5,0 8,24 9,65 1) 1) 6,0 1) 1) 1) 1) Diameter Multiplicera värden med vid annan diameter på skruv 4,8 0,87 5,5 0,93 8,0 1,13 Dessa värden gäller i utdrag i tunnplåt enligt tunnplåtsnormen för självborrande skruv. Dessa värden gäller för skruv med diameter på 6,3mm. Använd reduktionsfaktorer för annan dimention Alla värden i kn 1) Observera att skruven blir dimensionerande vid montering i tjockare material. Genomdragsvärden för tunnplåt ur plåt Plåt närmast skruvhuvudet mitt på profilen Plåttjocklek Sträckgräns Genomdrag kn 0, ,38 0, ,68 0, ,57 0, ,79 0, ,00 0, ,21 0, ,43 1, ,07 1, ,93 För 9,5mm bricka multiplisera värdet med 0,4 För 12mm bricka multiplisera värdet med 0,7 För 19mm bricka multiplisera värdet med 1,2 Värden enligt tunnplåtsnormen Värden gäller för montering med en bricka med diameter på 14mm

53 52 Maskingängor Låsskruv med mutter, elförzinkad Sätthärdat kolstål av 4.6 kvalitet, elförzinkad. Brottgräns 400N/mm² Sträckgräns 240N/mm² ar - Fyrkanten under huvudet skjunker ner i trämaterialet och låser fast skruven. - Tillverkad enligt DIN 603/555 Dimension Diameter d1 Draghållfasthet Skärkrafter M6 M6 2,4kN 1,2kN M8 M8 4,4kN 2,2kN M10 M10 7,0kN 3,5kN M12 M12 10kN 5kN Dimension Fyrkant under huvud (v) Höjd huvud (k) Diameter huvud (d2) M6 5,52-6,48 3,88mm 16,55mm M8 7,42-8,58 4,88mm 20,65mm M10 9,42-10,58 5,38mm 24,65mm M12 11,3-12,7 6,95mm 30,65mm Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften. Gängad del (b) M6 M8 M10 M12 För skruv under 125mm För skruv mm För skruv över 200mm Förborra lite större diameter än den som är på bulten. Tryck igenom bulten och skruva fast muttern. Fyrkanten under huvudet på bulten skall sjunka ner i trämaterialet och låsa den. Perfekt att använda där man vill att huvudet på skruven skall vara synlig men att man inte skall kunna skada sig på den. T.ex. på räcken

54 Maskingängor 53 Låsskruv med mutter, varmförzinkad ar Sätthärdat kolstål, varmförzinkat för användning utomhus Sätthärdat kolstål av 4.6 kvalitet, varmförzinkad. Brottgräns 400N/mm² Sträckgräns 240N/mm² - Fyrkanten under huvudet skjunker ner i trämaterialet och låser fast skruven. Tillverkad enligt DIN 603/555 Dimension Diameter d1 Draghållfasthet Skärkrafter M8 M8 4,4kN 2,2kN M10 M10 7,0kN 3,5kN M12 M12 10kN 5kN Dimension Fyrkant under huvud (v) Höjd huvud (k) Diameter huvud (d2) M8 7,42-8,58 4,88mm 20,65mm M10 9,42-10,58 5,38mm 24,65mm M12 11,3-12,7 6,95mm 30,65mm Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften. Gängad del (b) M8 M10 M12 För skruv under 125mm För skruv mm För skruv över 200mm Förborra lite större diameter än den som är på bulten. Tryck igenom bulten och skruva fast muttern. Fyrkanten under huvudet på bulten skall sjunka ner i trämaterialet och låsa den. Perfekt att använda där man vill att huvudet på skruven skall vara synlig men att man inte skall kunna skada sig på den. T.ex på räcken

55 54 Maskingängor Sexkantskruv, elförzinkad Sätthärdat kolstål elförzinkad 8.8 kvalité för användning i inomhusmiljö Brottgräns 800N/mm² Sträckgräns 640N/mm² - Metriska gängor - Delgängad för att passa det material man skall fästa Dimension Diameter d1 Draghållfasthet (kn) Skärkrafter (kn) M6 6mm 6,4 3,2 M8 8mm 11,7 5,8 M10 10mm 18,5 9,3 M12 12mm 27,0 13,5 M16 16mm 50,2 25,1 M20 20mm 78,4 39,2 Dimension Gängning Höjd huvud (k) Hyls (S) M6 Helgängad 4 10 M8 över 120mm delgängad 5,3 13 M10 över 90mm delgängad 6,4 17 M12 över 90mm delgängad 7,5 19 M16 över 90mm delgängad M20 över 70mm delgängad 12,5 30 Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften. Delgängning M6 M8 M10 M12 M16 M20 För skruv under 125mm För skruv mm För skruv över 200mm

56 Maskingängor 55 Sexkantskruv, varmförzinkad Sätthärdat kolstål varmförzinkad 8.8 kvalité för användning i normal utomhusmiljö Brottgräns 800N/mm² Sträckgräns 640N/mm² - Metriska gängor - Delgängad för att passa det material man skall fästa Dimension Diameter d1 Draghållfasthet (kn) Skärkrafter (kn) M8 8mm 11,7 5,8 M10 10mm 18,5 9,3 M12 12mm 27,0 13,5 M16 16mm 50,2 25,1 M20 20mm 78,4 39,2 M24 24mm ,5 Dimension Gängning Höjd huvud (k) Hylsa (S) M8 över 40mm delgängad 5,3 13 M10 över 50mm delgängad 6,4 17 M12 över 60mm delgängad 7,5 19 M16 över 70mm delgängad M20 över 70mm delgängad 12,5 30 M24 över 140mm delgängad Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften. Delgängning M8 M10 M12 M16 M20 M24 För skruv under 125mm För skruv mm För skruv över 200mm

57 56 Maskingängor Gängstång, 4.6 kvalité Elförzinkad och varmförzinkad Sätthärdat kolstål av 4.6 kvalité, elförzinkat för inomhusbruk, varmförzinkad för utomhusanvändning - Producerat enligt DIN 976 Dimension Dimension (LxD) mm Spännings areal Rekommenderad sträck Rekommenderad skär M8 1000x8 36,6mm² 4,4kN 2,2kN M x10 58,0mm² 7kN 3,5kN M x12 84,3mm² 10,1kN 5,0kN M x16 157mm² 18,8kN 9,4kN M x20 245mm² 29,4kN 14,7kN M x24 353mm² 42,4kN 21,2kN M x30 561mm² 67,3kN 33,6kN Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften.

58 Maskingängor 57 Gängstång, 8.8 kvalité Elförzinkad och varmförzinkad Sätthärdat kolstål av 8.8 kvalité, elförzinkat för inomhusmiljö, varmförzinkad för utomhusanvändning - Producerat enligt DIN 976 Dimension Dimension (LxD) mm Spännings areal Rekommenderad sträck Rekommenderad skär M x10 58,0mm² 18,6kN 9,3kN M x12 84,3mm² 27,0kN 13,5kN M x16 157mm² 50,2kN 25,1kN M x20 245mm² 78,4kN 39,2kN M x24 353mm² 113kN 56,5kN M x30 561mm² 179,5kN 89,8kN Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften.

59 58 Maskingängor Gängstång, syrafast A4 Syrafast stål A4 för användning i korrosiv miljö. Materialet tål saltvatten stänk ar - Producerat enligt DIN 976 Dimension Dimension (LxD) mm Spännings areal Rekommenderad sträck Rekommenderad skär M6 1000x6 20,1mm² 4,2kN 2,1kN M8 1000x8 36,6mm² 3,8kN 1,9kN M x10 58,0mm² 6,1kN 3,0kN M x12 84,3mm² 8,9kN 4,5kN M x16 157mm² 35,2kN 17,6kN M x20 245mm² 55kN 27,5kN M x24 353mm² 80kN 40kN Gäller vid normal temperatur M6-M12 har fasthetsklass 50, M16-M20 har fasthetsklass 70. Värden gäller vid normal temperatur. Dragkraften är beräknad med en säkerhetsfaktor på 2 utifrån sträckgränsen. För rekommenderad skärkraft används en tummfinger regel som säger 0,5 av sträckkraften.
