1 Sida 1(16) Dagvattenutredning- Weibullsholm, Örja 34:34 m.fl. Landskrona

2 Sida 2(16) Innehållsförteckning Sammanfattning Inledning Underlag Befintligt ledningssystem Befintliga VA-ledningar Befintliga VA ledningar. Förslag till åtgärd Befintliga el- och teleledningar Befintliga el- och teleledningar. Förslag till åtgärd Befintliga fjärrvärmeledningar Befintliga fjärrvärmeledningar. Förslag till åtgärd Geotekniska och hydrogeologiska förhållanden Befintlig avrinning Krav på dagvattenhantering och beräkning Dimensioneringsförutsättningar och antaganden Avrinningskoefficienter och reducerade areor Föreslagen dagvattenhantering och fördröjning Fördröjningsvolymer Planområdet Örja 34: Coop/ Örja 36: Konsekvenser vid ett 100 årsregn Slutsats... 16

3 Sida 3(16) Sammanfattning Dagvattenutredningen behandlar omhändertagning av dagvatten för Örja 34:34, Örja 36:3 med tillhörande gator. Syftet med utredningen är att visa hur ett 30-årsregn kan tas omhand inom planområdet samt att se till att regn som överstiger 30-årsregn upp till 100-årsregn inte orsaker skador på närliggande byggnader och byggnadsverk. Utredningen visar att det är möjligt att ta hand om dagvatten för 30 årsregn med utsläppskrav på 1,5 l/s/ha inom planområdet genom föreslagna öppna dagvattenmagasin med släntlutningar i ca 1:3 utan att omgivande markområde behöver tas i anspråk. Större regn än detta kommer att ta bräddas mot sydväst och vidare genom föreslagen åtgärd enligt figur 5. 1 Inledning Utredningen omfattar dagvattenhanteringen för ett planerat exploateringsområde, delvis omvandlingsområde med gator, verksamheter, parkeringshus och gröna ytor inom Örja 34:34, och den intilliggande fastigheten Örja 36:3. Denna dagvattenutredning behandlar området som helhet m.a. p. avrinning. Målsättning är att allt dagvatten ska fördröjas och ledas till befintligt dagvattensystem. Krav från NSVA är att kunna ta hand om ett 30-årsregn inom planområdet samt att se till att regn som överstiger 30-årsregn upp till 100-årsregn inte orsaker skador på närliggande byggnader och byggnadsverk. Dagvattenhanteringen ska i möjligast mån ske i öppna dagvattensystem och i enighet med Landskrona stads dagvattenpolicy. Dagvattenmagasinen kommer att bli som en resurs som berikar bebyggelsemiljön med avseende på upplevelser, rekreation, lek, naturvärden och biologisk mångfald.

4 Sida 4(16) Bild 1. Lokalisering av utredningsområdet. 2 Underlag Utredningen är baserad på illustrationsplan för Weibullsholmområdet samt förslag till detaljplan för Örja 34:34 m.fl. Ledningskarta och inmätningar från Landskrona Stad, dagvattenpolicy från Landskrona stad, ledningsunderlag från NSVA, Skanova och Landskrona energi. Framtida havsnivåer baseras på DHI rapport daterad Befintligt ledningssystem Kända befintliga ledningar som berörs av planerat område beskrivs nedan och redovisas i bilaga Befintliga VA-ledningar Enligt tillhandahållna uppgifter för befintliga VA- ledningar från NSVA samt inhämtade kartmaterial i pappersformat, sträcker sig ett ledningspaket inom området. Bestående av spill, dag och vattenledningar. Merparten av ledningarna som finns inom Weibullsholmsområdet är inte kommunala dvs. tillhör inte NSVA.

5 Sida 5(16) Dagvattenledningar En dagvattenstamledning med ökande dimension från ca mitten av området avleder dagvatten mot söder. Inga kända vattengångar finns för ledningen. Dimension ökningen är mellan 225 mm 600 mm ledning. En dagvattenledning dimension 160 mm avleder dagvatten österut genom gång och cykel porten till en pumpstation öster om järnvägen. Till dagvattenledningen ansluts två rännstensbrunnar. Se bilaga 1. En privat dagvattenledning med dimension 600 mm går igenom de södra delarna om området i närheten av fastighet Örja 34:32. En dagvattenledning med dimension D400 går igenom planerad bebyggelse vid områdets södra delar. Spillvattenledningar Tryckspillvattenledning med dimension 110 mm går över till ett självfallsledningssystem söder om det planerade området och fortsätter söderut i en 225mm betongledning. Ledningarna tillhör NSVA och har ett skyddsavstånd på 3 m på varje sida ledningen enligt NSVA. Andra kända spillvattenledningar med dimensioner 150mm, 160mm, 225mm och 400mm förekommer inom området. Det finns även en kombinerad dag- och spillvattenledning med dimension 225 mm. Se bilaga 1. Vattenledningar Vattenledningar med dimensioner 32mm, 63mm, 100mm och 150mm förekommer inom området. Ledningar sträcker sig från mitten av området mot anslutningspunkt i söder. Se bilaga Befintliga VA ledningar. Förslag till åtgärd Nytt system för spill, dag och vatten behövs inom området. Rivning av befintliga ledningar undersöks i projekteringsskedet i anslutning till planerat system. Samråd med ledningsägare krävs. Spillvattenledning tillhörande NSVA i områdets sydvästra del har ett skyddsavstånd på 3 m på varje sida ledningen. Inom skyddsavståndet får inga byggnader uppföras och NSVA ska informeras om arbeten som skall utföras i närheten av ledningen Befintliga el- och teleledningar Teleledningar tillhörande Skanova finns inom områdets sydvästra och norra delar. Se bilaga Befintliga el- och teleledningar. Förslag till åtgärd Ledningar som påverkas av det planerade området kan vara i behov av omläggning, rivning eller skydd när området exploateras. Samråd med ledningsägare krävs under projekteringsskedet för att

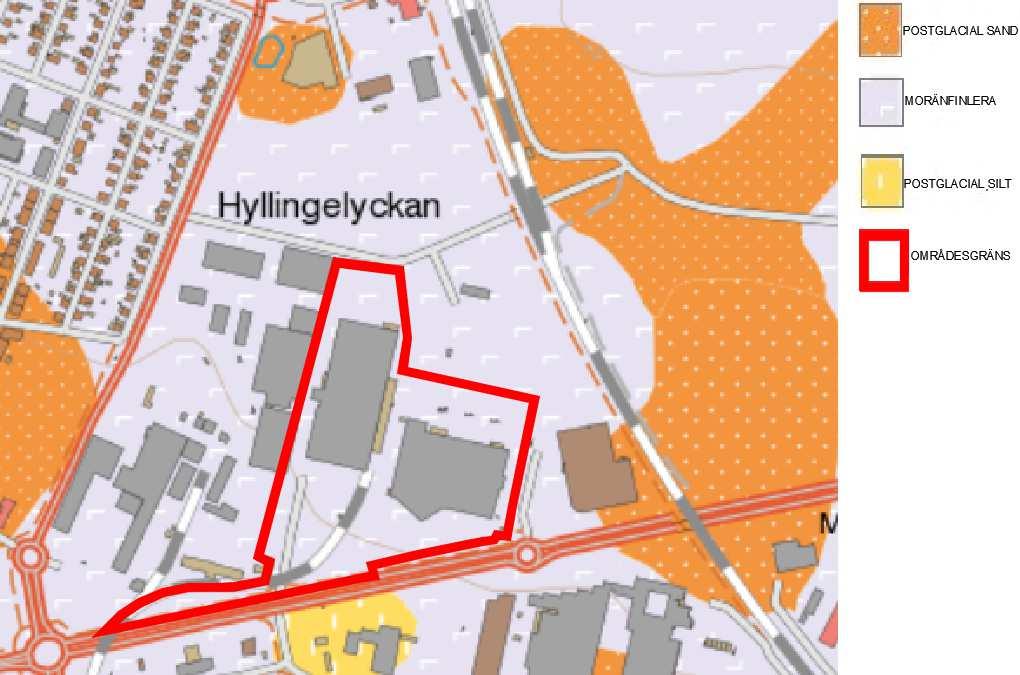

6 Sida 6(16) kunna bedöma vilka ledningar som kan vara kvar, rivas eller behöver skyddas i anslutning till nytt system Befintliga fjärrvärmeledningar Ett ledningstråk sträcker sig norrut från Österleden till mitten av området. Se bilaga Befintliga fjärrvärmeledningar. Förslag till åtgärd Ledningar som påverkas av det planerade området kan vara i behov av omläggning, rivning eller skydd när området exploateras. Samråd med ledningsägare krävs under projekteringsskedet för att kunna bedöma vilka ledningar som kan vara kvar, rivas eller behöver skyddas i anslutning till nytt system. 3 Geotekniska och hydrogeologiska förhållanden Enligt jordartskarta från SGU består området av moränfinlera (se figur 1). Generellt är det svårt att infiltrera dagvatten i dessa jordlager. Figur 1. Jordartskarta från SGU. Planområde inringat i röd färg.

7 Sida 7(16) Figur 1 A är hämtad från markundersökningsrapporten för undersökt område. En markteknisk undersökningsrapport (MUR) och PM Markmiljö och geoteknik daterat för området i figur 1A. Jordlager och grundvatten beskrivs nedan enligt rapporten. Jordlager Jordlagren i utförda borrpunkter utgörs i stort av en för Landskrona typisk ytlig lagerföljd. Överst mullhaltig jord eller överbyggnader, till någon halvmeter/meter djup på en lös till normalfast sandeller lerjord till ca 1,5 à 2,5 m djup. Därunder följer omväxlande fast lermorän och fast sand- eller lerjord till provtagna och sonderade djup, ca 4-5 m. Grundvatten Stabiliserade grundvattennivåer har inmätts i installerade rör på mellan ca 1,5 och 3 m djup, motsvarande nivåer mellan ca +5 i nordost och ca +0 i sydväst. Vid borrtillfället indikerades vatten generellt någon halvmeter lägre i skruvborrhål än senare inmätt i rör.

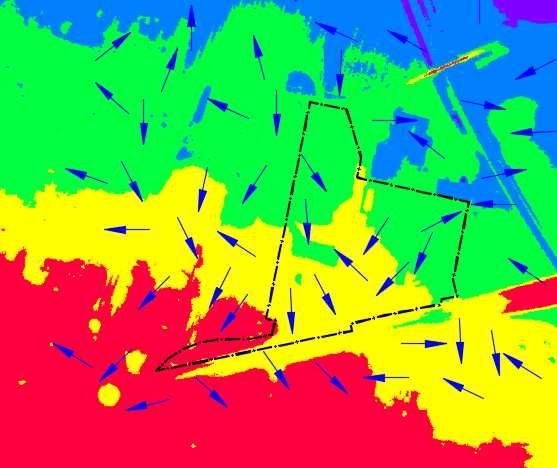

8 Sida 8(16) 4 Befintlig avrinning Avrinning av dagvatten sker idag generellt från norr mot sydväst enligt utfört anläggningsmodell med befintliga höjder inom området. Markytan har högpunkter i norra delen av området på ca +7,00 m, hela området sluttar därefter mot sydväst till lågpunkter enligt figur 2 nedan på ca +2.50m. Figur 2. Översikt befintlig avrinning med varierande marknivåer i området.

9 Sida 9(16) 5 Krav på dagvattenhantering och beräkning Förutom krav från NSVA gällande fördröjning för minst 600m³ per hektar (reducerad area) finns det krav på att kunna klara trycklinje i marknivå för ett 30-årsregn inom planområdet samt att se till att regn som överstiger 30-årsregn upp till 100-årsregn inte orsaker skador på närliggande byggnader och byggnadsverk i enighet med VAV P Dimensioneringsförutsättningar och antaganden. Dagvatten från det planerade området kommer från hårdgjorda ytor, gator, tak och grönytor. Området är ca 6,5 ha. 5.2 Avrinningskoefficienter och reducerade areor För areaindelning se figur 3. Följande avrinningskoefficienter har använts. Yta/markslag Avrinningskoefficient Vägyta/asfalt 0,8 Tak 0,9 Grönytor 0,1 Avrinning från halva ytan av gatan söder om fastigheten 34:7 sker mot planområdet. Volymen från gatan vid 30årsregn är ca 56 m3.

10 Sida 10(16) Figur 3. Avrinningsområden och placering av fördröjningsytor Beräkning av reducerade areor och flöden ha: hektar l/s: liter/sekund Q: Dagvattenflöde l/s Φ: Avrinningskoefficient Area Red: Reducerad area Örja 34:34 Yta Area Φ AreaRed Q 2år Q 5år Q 10 år Q 20 år Q 30 år Q 50 år Q 100 år Tak 2,1 0,9 1, Hårdgjord 0,6 0,8 0, Grönområde 0,7 0,1 0, Totalt 3,4 2, Tabell 1 Del av gata från fastighet 34:7 Yta Area Φ AreaRed Q 2år Q 5år Q 10 år Q 20 år Q 30 år Q 50 år Q 100 år Hårdgjord 0,1 0,8 0,1 10,3 13,8 17,5 22,6 26,4 32,3 43,0 Totalt 0,1 0, Tabell 2

11 Sida 11(16) Örja 36:3 Yta Area Φ AreaRed Q 2år Q 5år Q 10 år Q 20 år Q 30 år Q 50 år Q 100 år Tak 1,2 0,9 1, Parkering 1,6 0,8 1, Grönområde 0,3 0,1 0, Totalt 3,0 2, Tabell Föreslagen dagvattenhantering och fördröjning Dagvatten från takytor, gatumark och P-platser ansluts via svackdiken, Raingardens, rännor vid kantsten till dagvattenbrunnar och vidare till öppna dagvattenmagasin. Nya dagvattenledningar placeras i föreslagna gator. Dagvatten från kvartersmark leds till denna och sedan vidare till fördröjningsytor inom parkmark i den södra delen av planområdet. Se figur 4. Strypt flöde från fördröjningsytorna ansluts vidare till kommunalt dagvattensystem vid anslutningspunkt. Figur 4. Exempel för avvattning av gata.

12 Sida 12(16) Områdets höjdsättning ska anpassas till de befintliga och planerade fastigheternas höjder. P-platser och lokalgator bör anläggas så att avrinningen sker bort från fastigheter för att undvika instängda ytor. Under projekteringsskedet ska hänsyn tas till lutningar från planerade fastigheter mot gator och parkeringsplatser i enlighet med gällande normer och regelverk Fördröjningsvolymer Fördröjningsmagasinen är dimensionerade för 30 årsregn med 1,3 påslagsfaktor och utsläpp av 1,5l/s/ha. Fördröjningsytorna är uppdelat i två magasin med förbindelse med varandra för att jämna ut fördröjningsvolymen. Örja 36:3 ansluts till magasin 1 med bräddning till magasin 2 i volymutjämningssyfte. Planområdet Örja 34:34 och gatan från Örja 34:7 ansluts till magasin 2. Det totala effektiva fördröjningsvolymen för 30 årsregn till hela området (Örja 34:34 och Örja 36:3) är 5518 m 3. Volym som tillskapas i Magasin 1 och magasin 2 är något större motsvarande ca 5565 m 3 strax innan dagvatten svämmar över till omkringliggande mark. För att skapa volymen behöver fördröjningsmagasinen utföras i 1:3 slänter. Utformningen bör göras så att ytorna får en naturlig karaktär med mjuka former. Fördröjningsmagasinen kommer att bli som en resurs som berikar bebyggelse - miljön med avseende på upplevelser, rekreation, lek, naturvärden och biologisk mångfald Planområdet Örja 34:34 Total area ca 3,5 ha inkl. gata från Örja 34:7. Reducerad area ca 2,5 ha enligt tabell 1. Fördröjningsvolym är 2802 m 3 för 4 dygnsregnvaraktighet. Utsläpp från området regleras via flödesregulatorer till 5,3 l/s enligt utsläppskrav 1,5 l/s/ha. Dagvattenvolym tas om hand i magasin 2. Enligt dagvattenutredning för fastighet 34:7 kommer ett strypt flöde från 34:7 på ca 6 l/s till magasinet som inte behöver strypas. Strypt flöde från magasin 1 på 4,5 l/s ansluts till magasin 2. Det sammanlagda utsläppet från magasin 2 kommer att vara 15,8 l/s. Se diagram 1 för fördröjning av planområdet 34:34. Se bilaga 2.

13 Sida 13(16) Diagram 1, beräknad fördröjningsvolym Coop/ Örja 36:3 Total area ca 3 ha. Reducerad area ca 2,3 ha. Enligt tabell 3. Fördröjningsvolym är 2716 m 3 för 4 dygnsregnvaraktighet. Utlopp stryps via flödesregulator till 4,5 l/s. Se diagram 2. Eftersom magasin 1 klara 1840 m 3 kommer resterande dagvatten att bräddas till magasin 2 för utjämning. Se bilaga 2. Diagram 2, beräknad fördröjningsvolym.

14 Sida 14(16) Utlopp från fördröjningsytor förses med avstängningsventil. Detta för att förhindra avledning av förorenat vatten till recipienten vid brand eller olycka. 6 Konsekvenser vid ett 100 årsregn Total area för området är ca 6,5 ha. Reducerad area är ca 4,8 ha. Fördröjningsvolymen för 100 årsregn är ca 7740 m 3 för 120 timmars regnvaraktighet. Beräkning är utförd för utsläpp av 1,5 l/s, ha som motsvarar 9,8 l/s Diagram 3, beräknad fördröjningsvolym. Den sammanlagda volymen från området är ca 7740 m 3. Fördröjningsvolym strax innan dagvattenmagasinet stiger över magasinets släntkrön är ca 5565m 3 vilket innebär att skapad volym klarar 100 årsregn upp till ca 12 timmars regnvaraktighet. Efter 12 timmar kommer dagvatten motsvarande 21 l/s/ha (ca 100 l/s) att bräddas till den föreslagna översvämningsytan sydöst om cirkulationsplatsen genom ledningssystem enligt figur 5 och bilaga 2. I samband med projekteringen ska noggrannare och detaljerade inmätningar utföras för att säkerställa avrinningen mot Örja villaområdet.

15 Sida 15(16) Figur 5: Förslag på åtgärd för avrinningsvägar utanför planområdet För att säkerställa vattentryck från framtida stigande havsnivåer ska åtgärder såsom placering av backventil på utloppsledning mot anslutning till befintligt system utföras.

16 Sida 16(16) 7 Slutsats 30 årsregn Beräkningarna visar att fördröjning av dagvatten för 30 årsregn med utsläppskrav på 1,5 l/s/ha är möjligt att lösa inom planområdet utan att omgivande markområde behöver tas i anspråk. 100 årsregn För 100 års regn är det inte möjligt att fördröja dagvatten inom planområdet med strypta flöden till 1,5 l/s/ha. För att omkringliggande befintlig byggnad inom Örja 34:34 inte påverkas vid 100 årsregn ska dagvatten som inte fördröjs bräddas och ledas mot planerad översvämningsyta sydöst om cirkulationsplatsen. Med åtgärden enligt figur 5 klaras även avrinning mot Örja villaområdet (figur 6) men det krävs detaljerade inmätningar söder om österleden för att säkerställa detta. Figur 6: Grönruta Örja villaområde, kommunal mark orange område
