Cartesia Spatial Map. CSM Baspaket. CSM version 3.9.3

Transkript

1 Cartesia Spatial Map CSM Baspaket CSM version 3.9.3

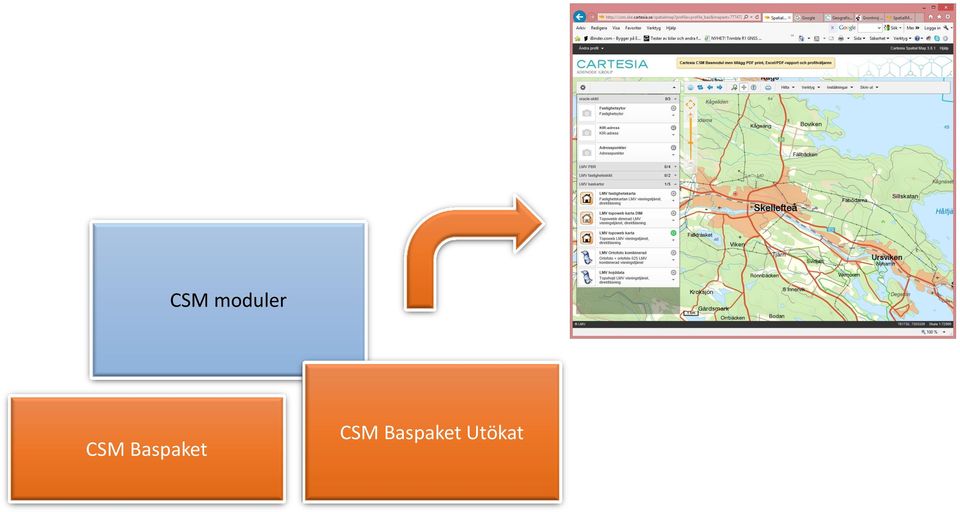

2 CSM moduler CSM Baspaket CSM Baspaket Utökat

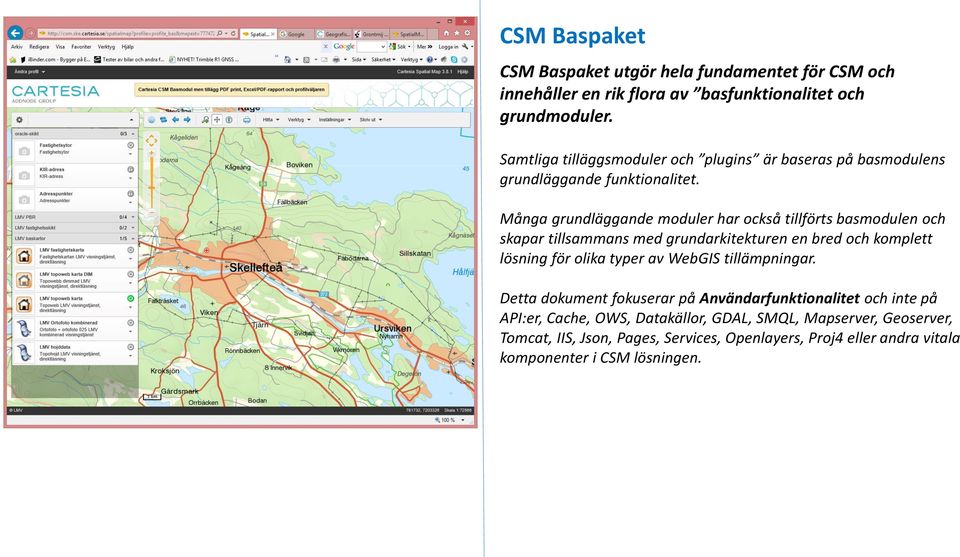

3 CSM Baspaket CSM Baspaket utgör hela fundamentet för CSM och innehåller en rik flora av basfunktionalitet och grundmoduler. Samtliga tilläggsmoduler och plugins är baseras på basmodulens grundläggande funktionalitet. Många grundläggande moduler har också tillförts basmodulen och skapar tillsammans med grundarkitekturen en bred och komplett lösning för olika typer av WebGIS tillämpningar. Detta dokument fokuserar på Användarfunktionalitet och inte på API:er, Cache, OWS, Datakällor, GDAL, SMQL, Mapserver, Geoserver, Tomcat, IIS, Json, Pages, Services, Openlayers, Proj4 eller andra vitala komponenter i CSM lösningen.

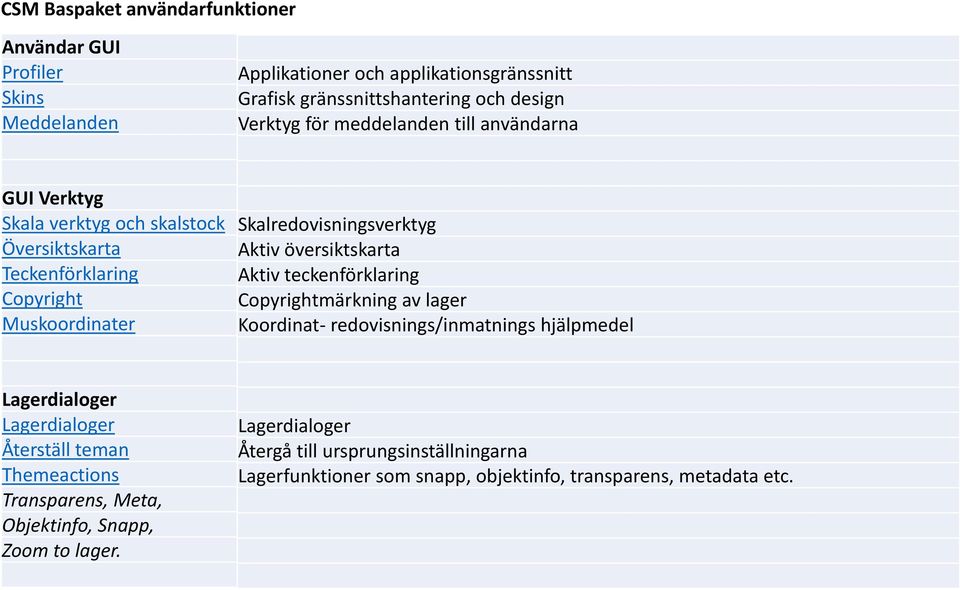

4 CSM Baspaket användarfunktioner Användar GUI Profiler Skins Meddelanden Applikationer och applikationsgränssnitt Grafisk gränssnittshantering och design Verktyg för meddelanden till användarna GUI Verktyg Skala verktyg och skalstock Översiktskarta Teckenförklaring Copyright Muskoordinater Skalredovisningsverktyg Aktiv översiktskarta Aktiv teckenförklaring Copyrightmärkning av lager Koordinat- redovisnings/inmatnings hjälpmedel Lagerdialoger Lagerdialoger Återställ teman Themeactions Transparens, Meta, Objektinfo, Snapp, Zoom to lager. Lagerdialoger Återgå till ursprungsinställningarna Lagerfunktioner som snapp, objektinfo, transparens, metadata etc.

5 CSM Baspaket användarfunktioner Navigationsverktyg Zoom/Pan verktyg Navigationsverktyget Default extent Historik Fram-Tillbaka Zoom till skala Informationsverktyg Info Snabbinformation Multiselect Cartesia Enkel Sök Uttagsfunktioner Print HTML Direktlänk Exportera kartbild Övriga Verktyg Mätverktyg Rensa ritlager Hjälp Olika zoom/pan interaktion Zoom/Pan verktyget Återgå till ursprungsplatsen (Geografisk hemknapp) Användarhistoriknavigering Zooma till angiven skala Informationssökning och rapport, länkar, attribut Informationssökning utan klick Sökverktyg för traverserade kolumner i en eller flera datakällor Sökverktyg för fritextsökning i datakällor Utskriftverktyg Länkverktyg till applikationen (Användarinställt) Export av bilder till dokument och kopiering/inklistring Mätverktyg Rensa användargrafik Hjälpfunktion

6 CSM Baspaket användarfunktioner CSM Datamoduler CSM Geodatasamverkan (datamodul) CSM Inspire (datamodul) Iordningställd data Iordningställd data Administrationsverktyg Admin Consol Google analytics Manager Siteövervakning Användningsrapportering Start/Stopp av System

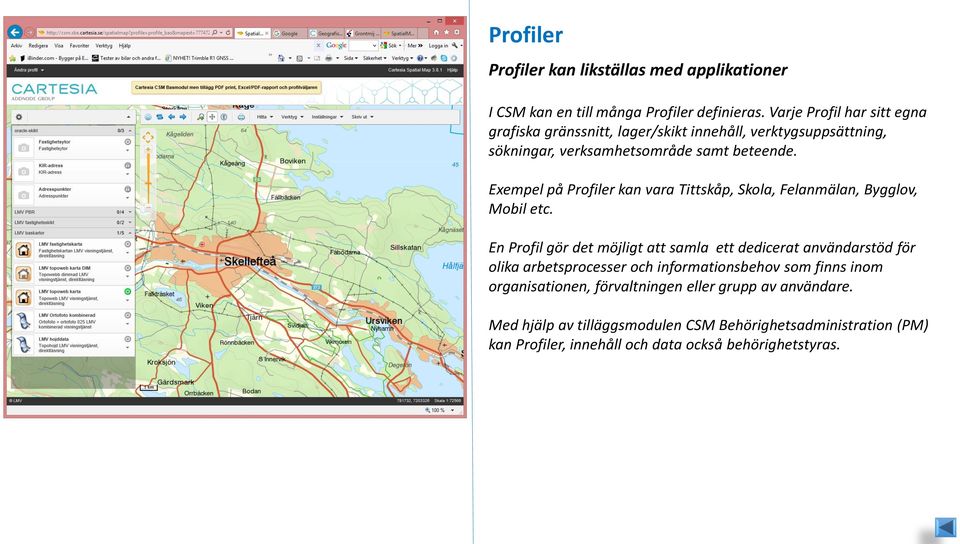

7 Profiler Profiler kan likställas med applikationer I CSM kan en till många Profiler definieras. Varje Profil har sitt egna grafiska gränssnitt, lager/skikt innehåll, verktygsuppsättning, sökningar, verksamhetsområde samt beteende. Exempel på Profiler kan vara Tittskåp, Skola, Felanmälan, Bygglov, Mobil etc. En Profil gör det möjligt att samla ett dedicerat användarstöd för olika arbetsprocesser och informationsbehov som finns inom organisationen, förvaltningen eller grupp av användare. Med hjälp av tilläggsmodulen CSM Behörighetsadministration (PM) kan Profiler, innehåll och data också behörighetstyras.

8 Skins Styr och skapar det grafiska gränssnittet i en Profil Hela det grafiska gränssnittets design, färg, form, text, ikoner, bilder, logotyper som kopplas till en Profil styrs av Skins. Skins utgörs tekniskt av ett paket av CSS mallar. Implementeringen av Skins har en arvstruktur vilket gör det lätt att skapa nya eller göra förändringar på existerande grafiska gränssnitt. Alla CSMs moduler och verktyg kopplas till den grafiska layoten och kan flyttas runt som text eller ikoner mm. För att underlätta att komma igång har Cartesia tagit fram olika grund- och exempelskins. Dessa skins gör det snabbt och enkelt att anpassa Profiler mot olika organisationers egna och unika Grafiska profiler.

9 Meddelanden Meddelandetjänst till användare från administratören Verktyg för att skicka meddelanden till Profilen dvs. användare som utnyttjar Profilen. Notering Info meddelande Meddelanden finns i två olika varianter. 1) Notering/Info: Gul markering med text överst i bilden 2) Alarm: Röd markering med text överst i bilden Meddelanden är inte tidsstyrda utan läggs till och tas bort manuellt av administratörerna. o Skicka meddelanden till användarna

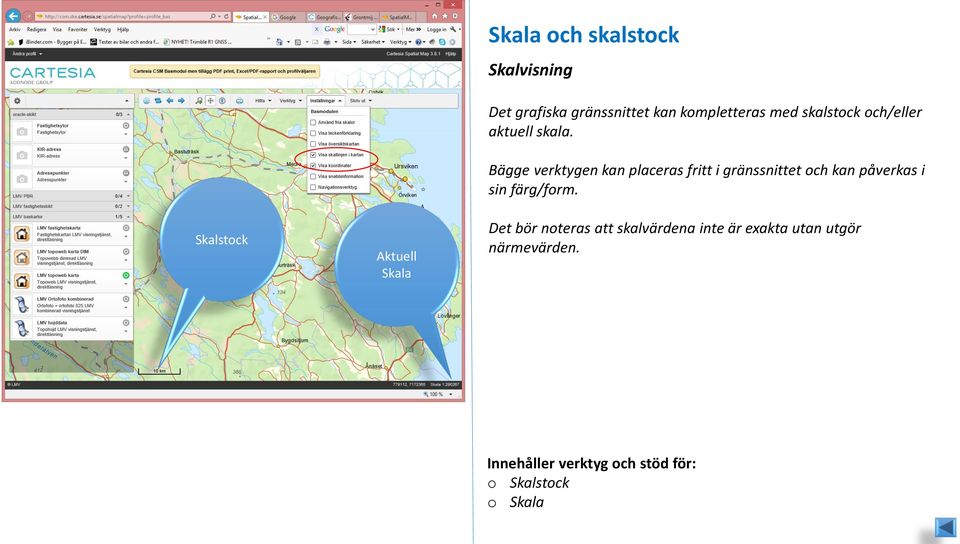

10 Skalstock Aktuell Skala Skala och skalstock Skalvisning Det grafiska gränssnittet kan kompletteras med skalstock och/eller aktuell skala. Bägge verktygen kan placeras fritt i gränssnittet och kan påverkas i sin färg/form. Det bör noteras att skalvärdena inte är exakta utan utgör närmevärden. o Skalstock o Skala

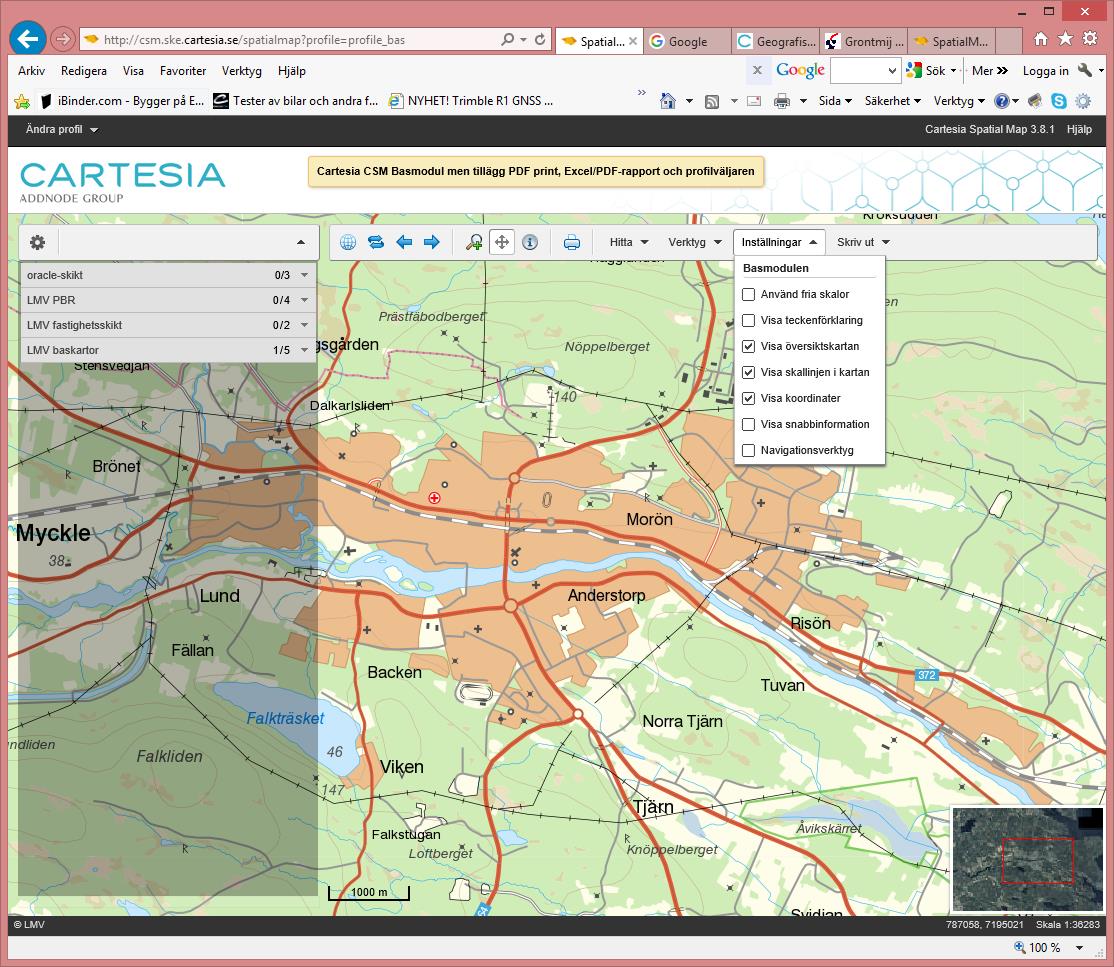

11 Översiktskarta Aktiv Översiktskarta Översiktskartan kan placeras fritt, ges valfri storlek och innehåll och följa valfria zoomväxlingsnivåer. Översiktskartan är aktiv, den röda boxen i översiktsfönstret anger huvudfönstrets aktuella utbredning och följer all navigation i kartan. Den röda boxen kan också flyttas i översiktskartan vilket resulterar i panorering i huvudfönstret. Översikts- karta o Översiktskarta

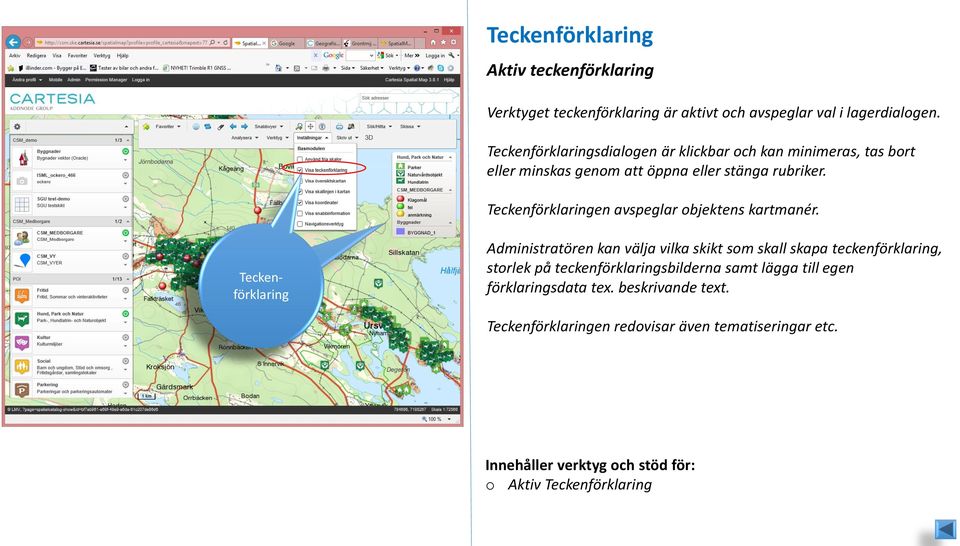

12 Teckenförklaring Aktiv teckenförklaring Verktyget teckenförklaring är aktivt och avspeglar val i lagerdialogen. Teckenförklaringsdialogen är klickbar och kan minimeras, tas bort eller minskas genom att öppna eller stänga rubriker. Teckenförklaringen avspeglar objektens kartmanér. Översikts- Teckenförklaring karta Administratören kan välja vilka skikt som skall skapa teckenförklaring, storlek på teckenförklaringsbilderna samt lägga till egen förklaringsdata tex. beskrivande text. Teckenförklaringen redovisar även tematiseringar etc. o Aktiv Teckenförklaring

13 Copyright Copyright, informationsägare av skikt/lager Varje skikt kan märkas med Copyright information. Vid visning av ett märkt skikt markeras denna information i gränssnittet. Copyright o Copyright

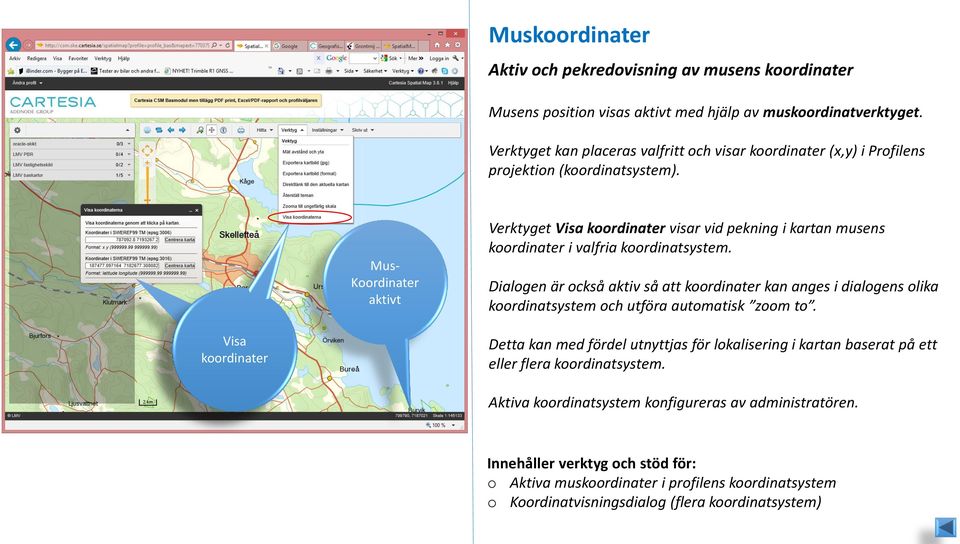

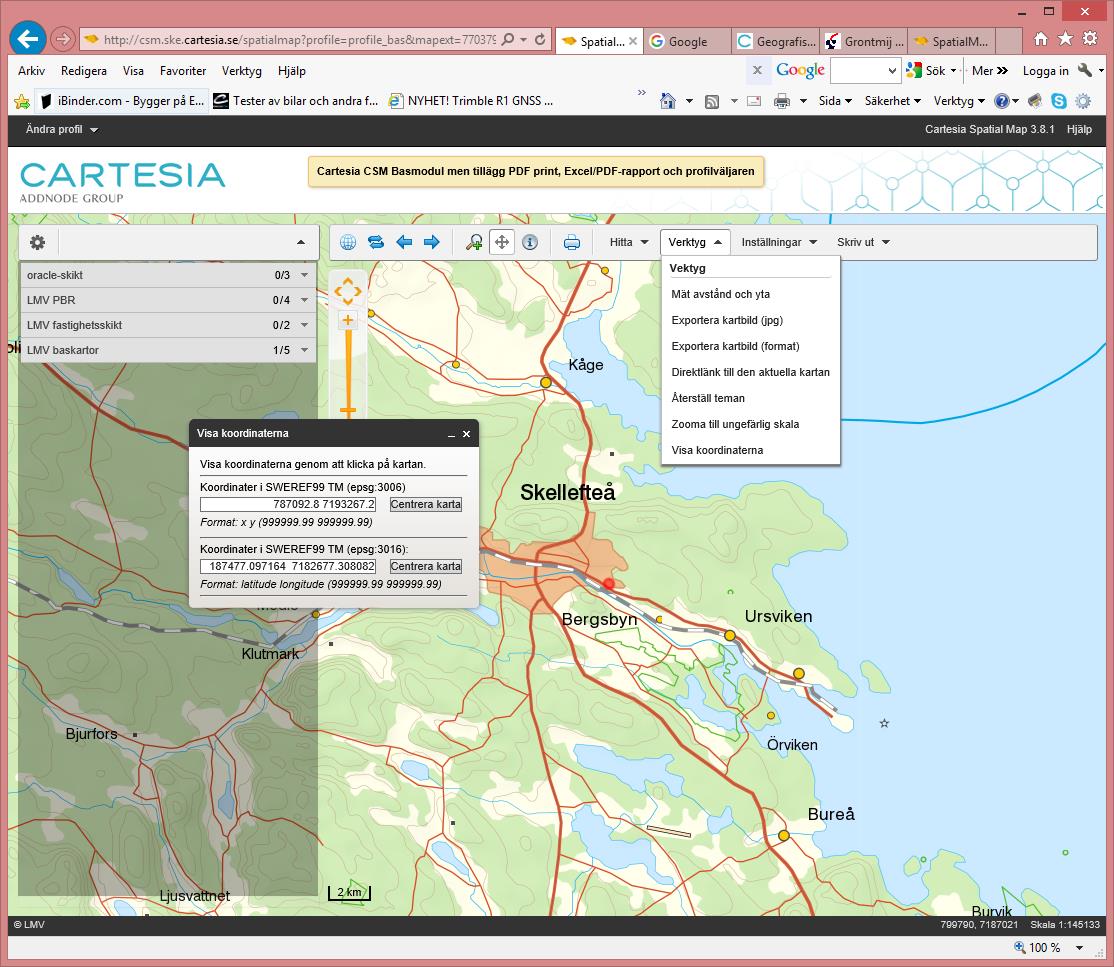

14 Muskoordinater Aktiv och pekredovisning av musens koordinater Musens position visas aktivt med hjälp av muskoordinatverktyget. Verktyget kan placeras valfritt och visar koordinater (x,y) i Profilens projektion (koordinatsystem). Mus- Koordinater aktivt Verktyget Visa koordinater visar vid pekning i kartan musens koordinater i valfria koordinatsystem. Dialogen är också aktiv så att koordinater kan anges i dialogens olika koordinatsystem och utföra automatisk zoom to. Visa koordinater Detta kan med fördel utnyttjas för lokalisering i kartan baserat på ett eller flera koordinatsystem. Aktiva koordinatsystem konfigureras av administratören. o Aktiva muskoordinater i profilens koordinatsystem o Koordinatvisningsdialog (flera koordinatsystem)

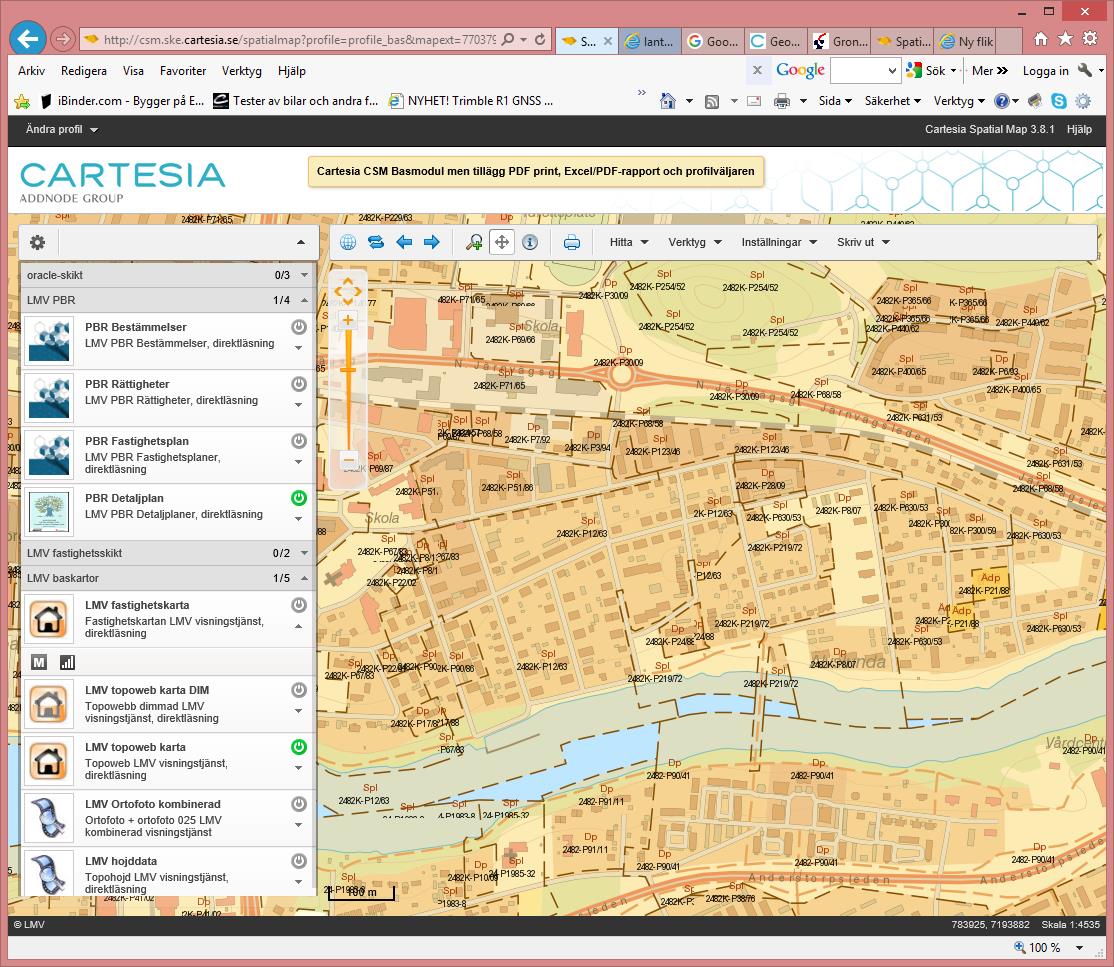

15 Lagerdialog CSM Basmodul innehåller flera olika typer av enkla och avancerade lagerdialoger Sök Grupp Skikt Theme action Här beskrivs sammanfattat den s.k. aktiva lagerdialogen Lagerdialogen har en mängd funktioner inbyggda exempelvis: Expanderad, minimerad och scroll Grupper och skikt (tänd/släck enskilda eller grupp) Bilder, text, beskrivningar Themeactions (Funktioner kopplade till lagret) Sök lägg till nya skikt Skiktsortering Gruppsortering påverkar ritordning Zoom baserad visning Ta bort skikt Enskilda eller kopplade skikt o Olika lagerdialoger

16 Återställ Teman Återtar ursprungsinställningarna för Profilen Återställ Teman återgår till ursprungsinställningarna för Profilen gällande tända och släckta skikt dvs. som vid uppstart. Aktiva skikt inklusive skiktsortering bibehålls. Återställ teman o Återta skiktens ursprungsinställningar

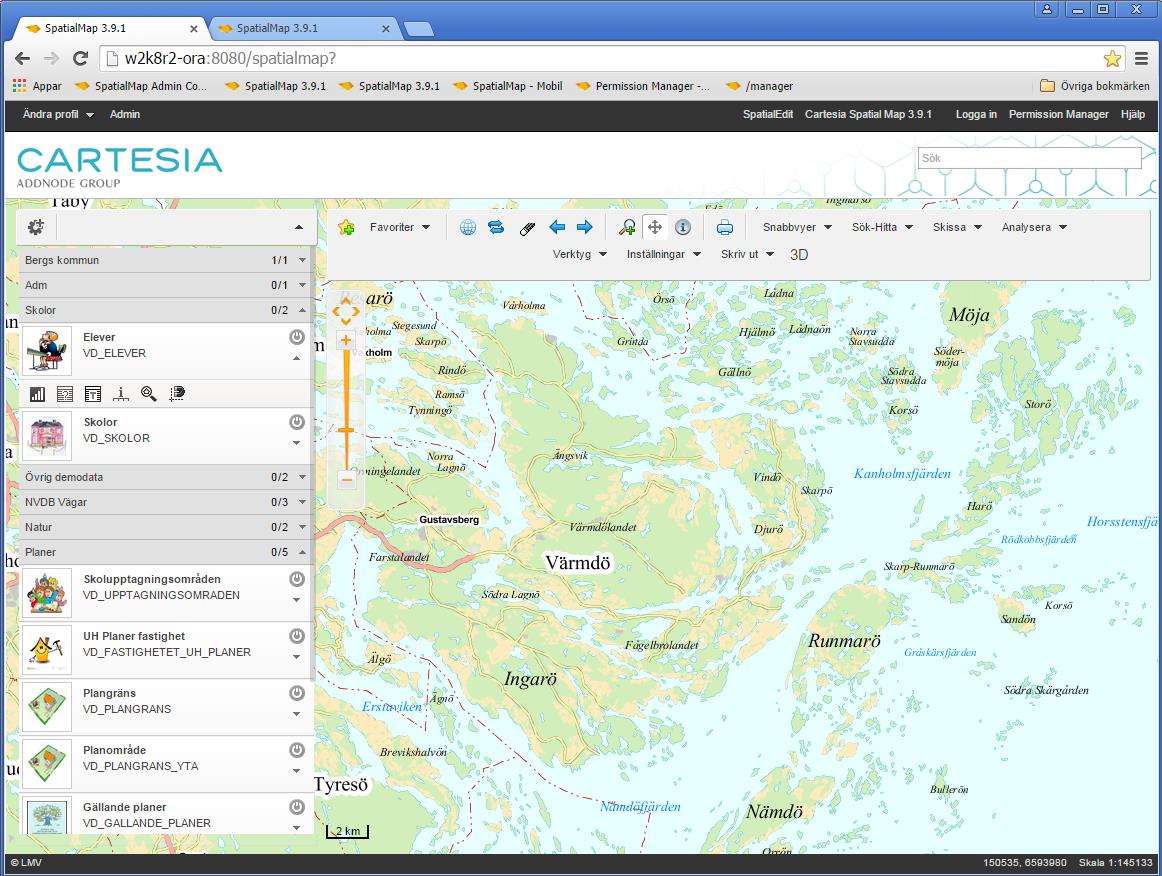

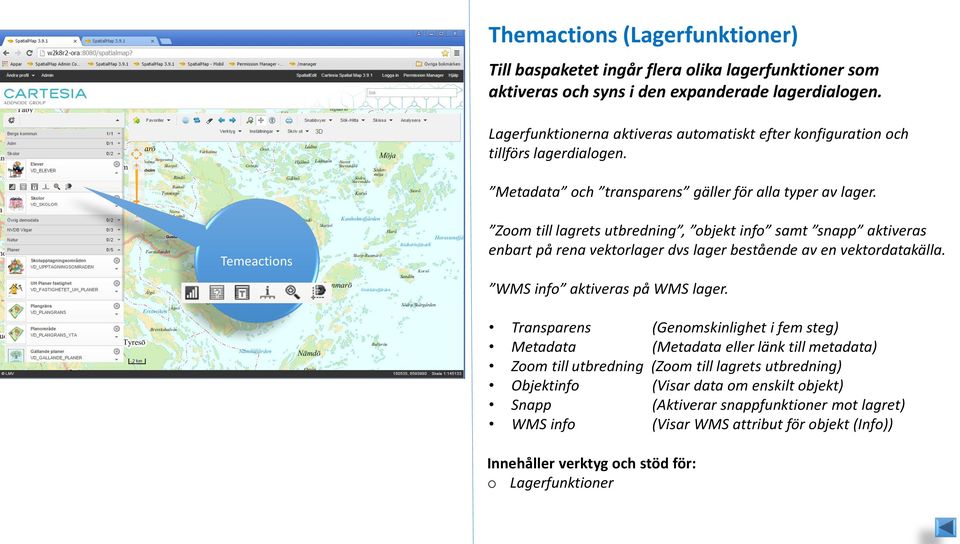

17 Themactions (Lagerfunktioner) Till baspaketet ingår flera olika lagerfunktioner som aktiveras och syns i den expanderade lagerdialogen. Lagerfunktionerna aktiveras automatiskt efter konfiguration och tillförs lagerdialogen. Metadata och transparens gäller för alla typer av lager. Temeactions Zoom till lagrets utbredning, objekt info samt snapp aktiveras enbart på rena vektorlager dvs lager bestående av en vektordatakälla. WMS info aktiveras på WMS lager. Transparens (Genomskinlighet i fem steg) Metadata (Metadata eller länk till metadata) Zoom till utbredning (Zoom till lagrets utbredning) Objektinfo (Visar data om enskilt objekt) Snapp (Aktiverar snappfunktioner mot lagret) WMS info (Visar WMS attribut för objekt (Info)) o Lagerfunktioner

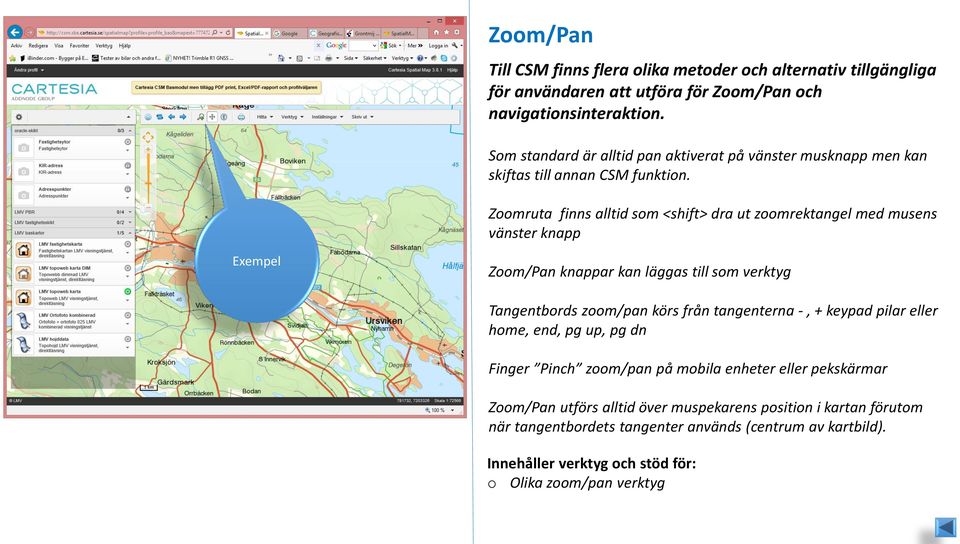

18 Zoom/Pan Till CSM finns flera olika metoder och alternativ tillgängliga för användaren att utföra för Zoom/Pan och navigationsinteraktion. Som standard är alltid pan aktiverat på vänster musknapp men kan skiftas till annan CSM funktion. Zoomruta finns alltid som <shift> dra ut zoomrektangel med musens vänster knapp Exempel Zoom/Pan knappar kan läggas till som verktyg Tangentbords zoom/pan körs från tangenterna -, + keypad pilar eller home, end, pg up, pg dn Finger Pinch zoom/pan på mobila enheter eller pekskärmar Zoom/Pan utförs alltid över muspekarens position i kartan förutom när tangentbordets tangenter används (centrum av kartbild). o Olika zoom/pan verktyg

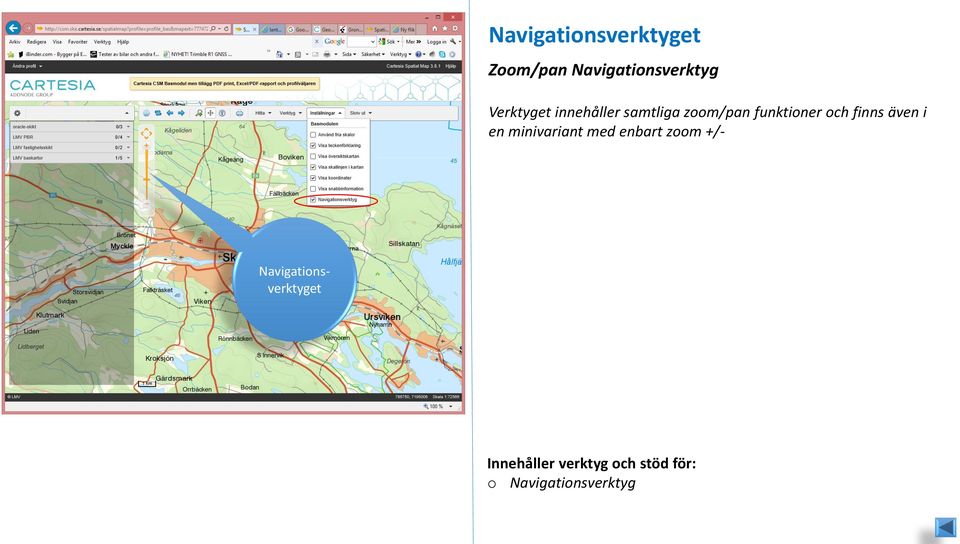

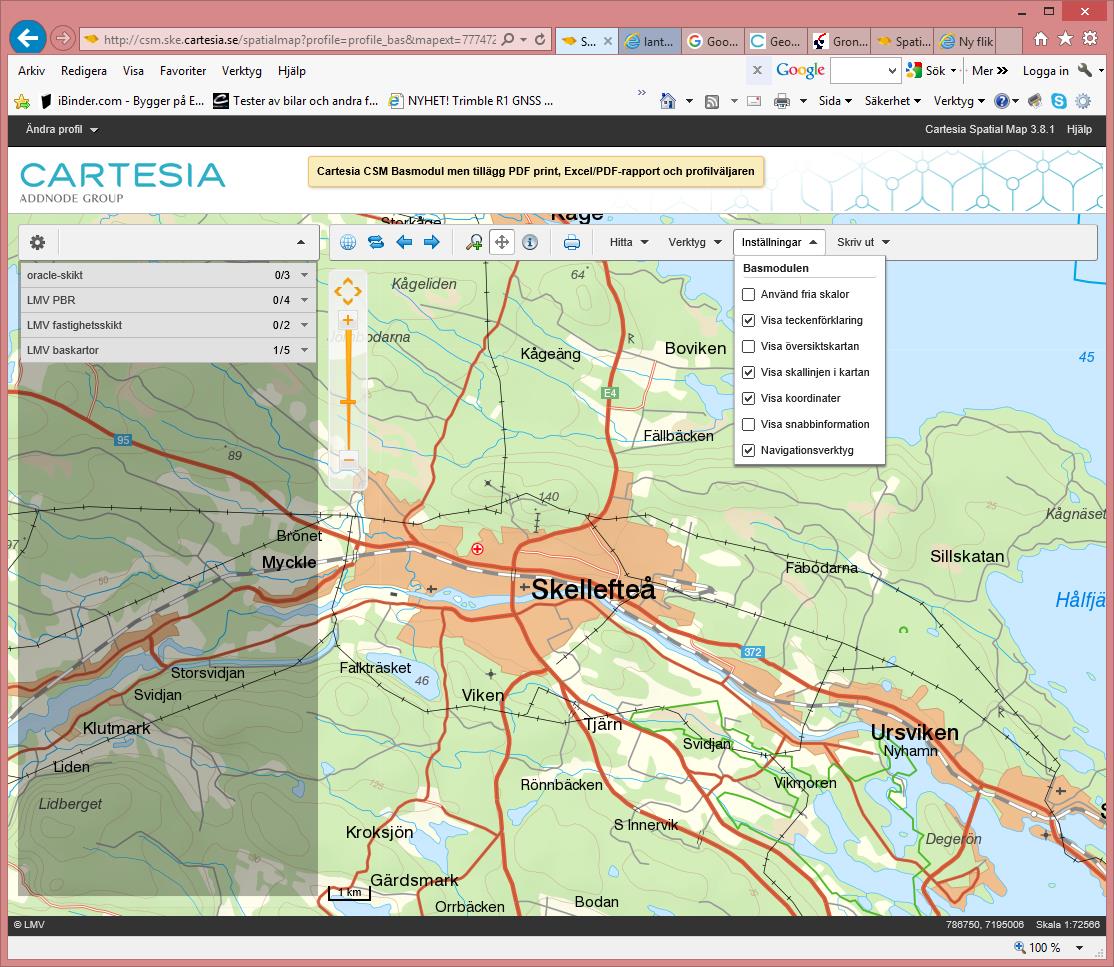

19 Navigationsverktyget Zoom/pan Navigationsverktyg Verktyget innehåller samtliga zoom/pan funktioner och finns även i en minivariant med enbart zoom +/- Navigationsverktyget o Navigationsverktyg

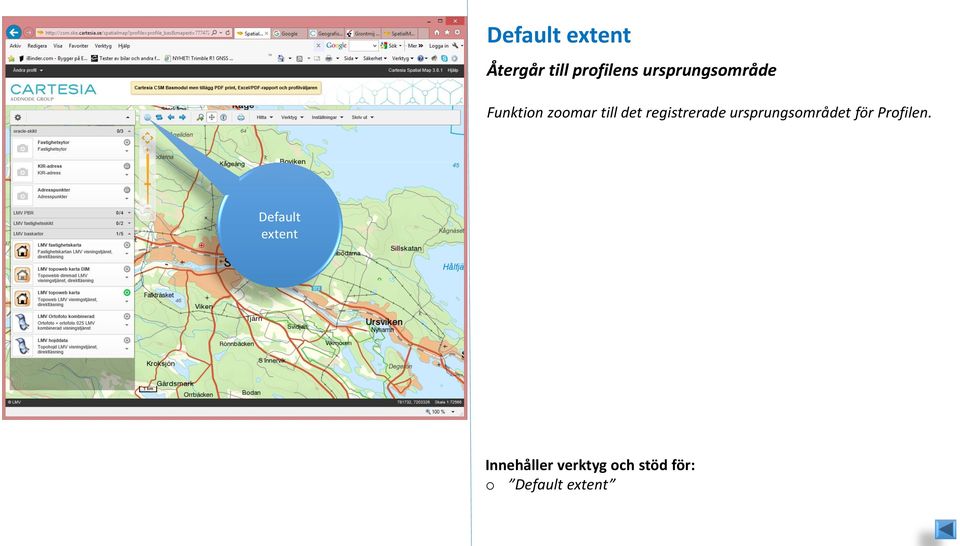

20 Default extent Återgår till profilens ursprungsområde Funktion zoomar till det registrerade ursprungsområdet för Profilen. Default extent o Default extent

21 Historik Fram-Tillbaka Användarhistorik Pilarna hoppar fram och tillbaka mellan tidigare områden (zoom till) som användaren har besökt/använt. Historiklagringen baseras på samtliga platser under sessionen. Historik Vid avslut av session rensas listan. o Användarhistorik

22 Zoom till skala Zoom to skala Zoomar kartan (centrum) till angiven zoom nivå i dialogen Historik o Zoom to skala

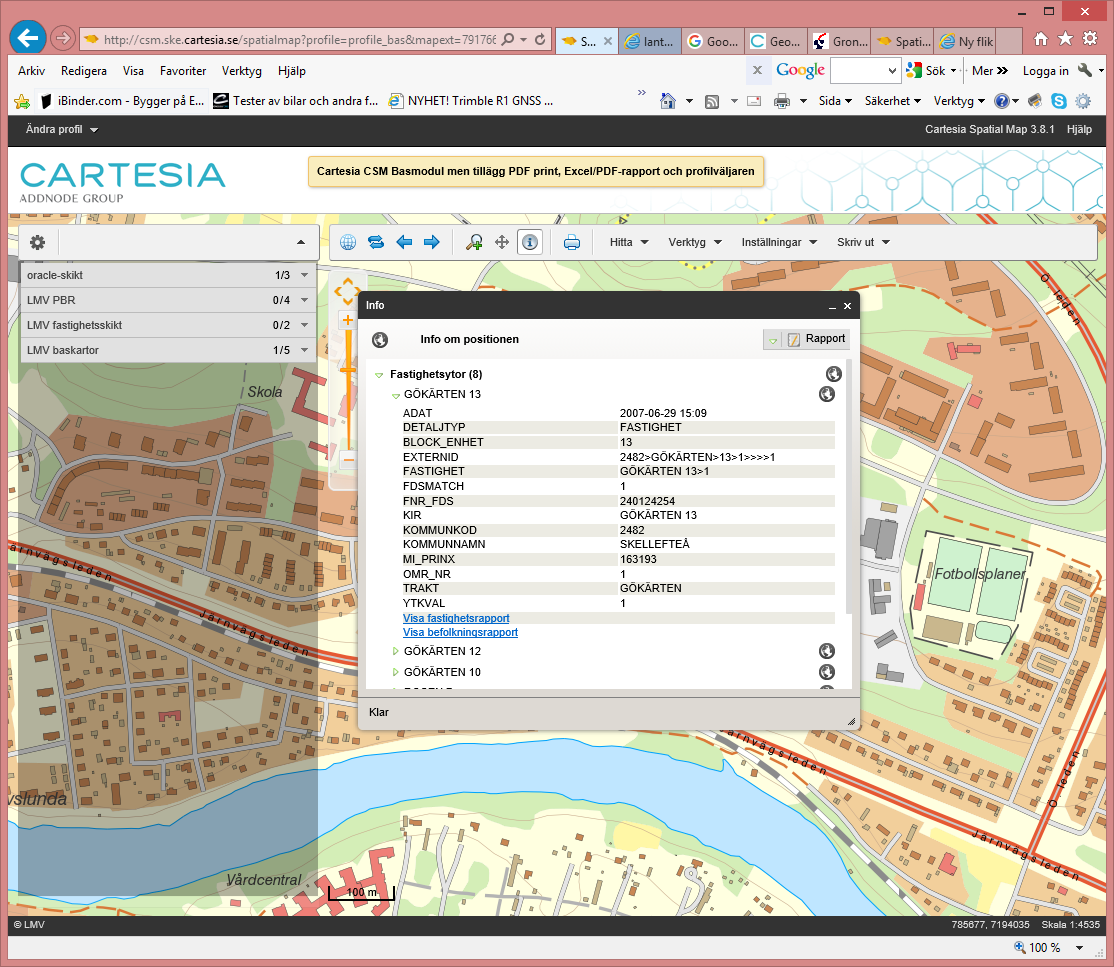

23 Info Information om ett eller flera objekt CSM innehåller ett rikt och omfattande verktyg för informationsredovisning kring objekt. Regler när och vilka attribut samt hur dessa skall redovisas utgör grunden för administratörens konfigurationsval. Regler avser när ett skikt blir pekbart, exempelvis är tänt eller om ett annat skikt tänts. Här finns många andra regler som kan definieras. Ej aktiverade skikt kan ändå vara pekbara. Attribut kan processas, skapas on the fly exempelvis area och utgöras av länkar eller javascript/html funktioner. Informationsverktyget söker trådat i alla datakällor I tillägg finns rapportfunktioner, sökfunktioner, buffert och olika inställningar samt olika typer av geometrisökningar. o Info

24 Snabbinformation Snabbinfo motsvarar info men aktiveras när muspekaren håll över ett objekt. Klickning i kartan är ej nödvändigt. Snabbinfo har i princip samma möjligheter till visning som info men har en egen konfigurering. I snabbinfo kan text, script, attributvärden kombineras tillsammans med exempelvis bilder och länkar. o Snabbinfo

25 Multiselect Ett sökverktyg som kombinerar multipla attribut eller datakällor Multiselect kan konfigureras i en eller flera steg exempelvis Multiselect 1) Sök gatunamn (gatunummer visas) 2) Välj gatunummer till karta (zoom to objekt) Multiselect kan hantera 1 till många sökkolumner och stödjer även olika datakällor. Se även CSM Enkelsök Tilläggsmodul CSM Multisök och CSM Supersök o Multiselect

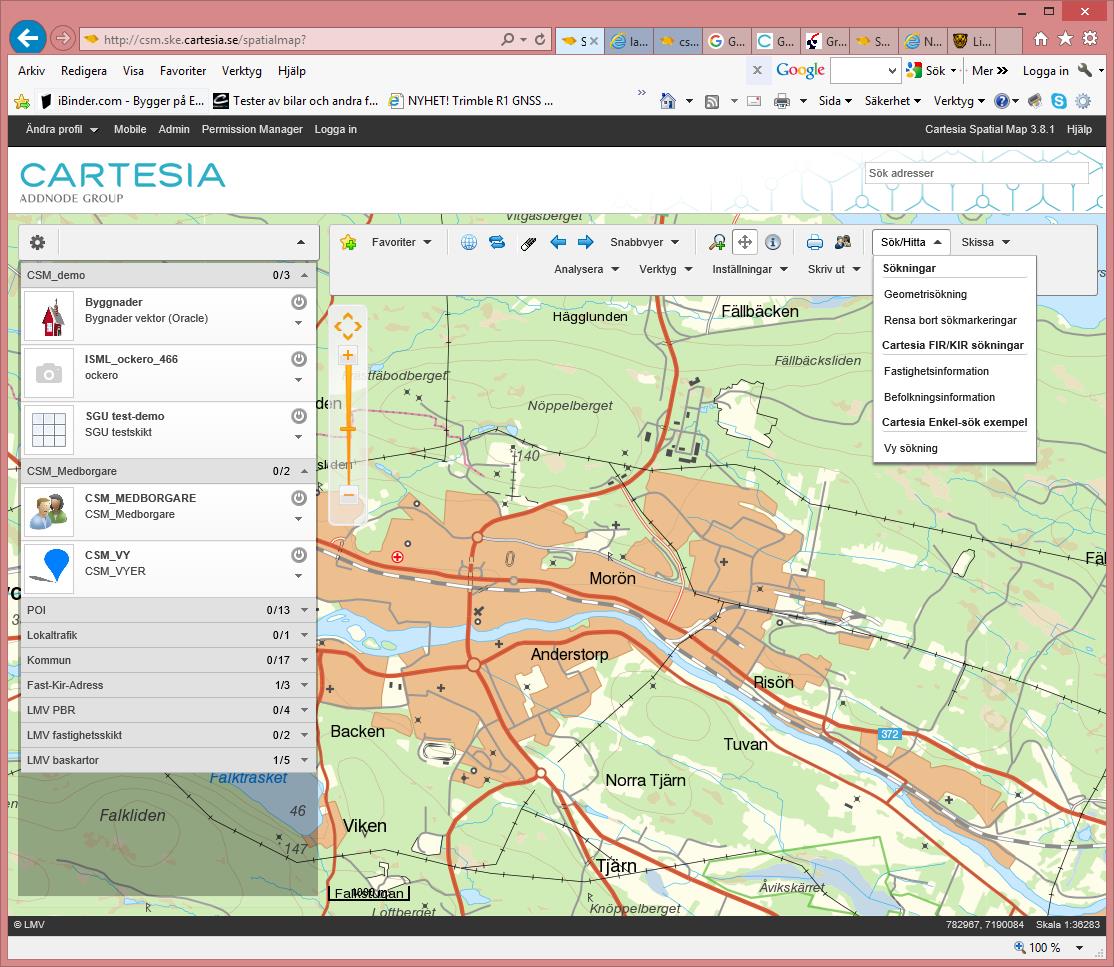

26 CSM Cartesia Enkelsök Via modulen kan en till många enkelsökningar konfigureras. Med enkelsök avses sökningar mot en datakälla i taget. Sökningarna stödjer fritext med autocomplete I träfflistan kan en eller flera objekt väljas för zoom to o Fritextsökning mot enskilda datakällor

27 Print HTML Print HTML Funktionen skapar en HTML baserad print. För mer avancerad printning se tilläggsmodulen Print PDF o Print HTML

28 Direktlänk Direktlänk till kartan med tända lager Funktionen direktlänk skapar en URL som kan skickas till andra användare via exempelvis epost. Länken öppnar Profilen över samma område och med samma inställningar. o Direktlänk

29 Exportera kartbild Exportera kartbild Funktionen skapar en bild över valt område som Jpg, Tiff, PNG, Gif som kan infogas i olika dokument, mail eller i andra tillämpningar. Valt område översätts till angiven pixelstorlek (bredd, höjd) och skallinje kan inkluderas. o Exportera kartbild

30 Mätverktyg Mätverktyg för ytor och linjer Basmodulens mätverktyg hanterar längd, area och segmentinfo för ritade objekt i kartan. Snapp mot aktiverade lager kan utföras för förbättrad mätprecision. Zoom,Pan kan enkelt kombineras med pan/zoom under konstruktionen av geometrier. För objektmätning se Objekt info eller tilläggsmoduler. o Yt och längdmätning

31 Rensa Ritlager Rensar användargrafik Funktioner tar bort alla typer av markeringar i kartans olika ritlager. Rensa o Rensa alla ritlager

32 Hjälp Automatgenererad hjälp Funktion Hjälp automatkonfigureras av Profilens GUI och standard hjälptexter kopplade till aktiverade funktioner. Hjälptexter kan ändras och förädlas av administratören. o Automatiskt hjälpverktyg

33 Datamoduler Inkluderar LMV visningstjänster och ett urval av vanligt använda Inspiredatatjänster. Modulen har förinstallerade lager/skikt och skiktgrupper som direkt kan läggas till Profilen av administratörerna. o Geodatasamverkan och Inspire

34 Admin Consol Ett administrationsverktyg för administratörer för att analysera, redigera och övervaka installerade Siter och profiler. Med Admin consolen ges administratörer en både övergripande och detaljorienterat verktyg för övervakning av hela CSM installationen. Admin konsolen är lösenordsskyddad och webbaserad. o Administration och övervakning

35 Google Analytics Modulen Google Analytics utnyttjas med fördel för att fånga och studera användare och dess aktiviteter vid användandet av CSM. Modulen kräver licens från Google. Med Google Analytics kan du få aktuella inblickar i hur besökarna använder din webbplats, hur de kom dit och hur du kan locka dem att komma tillbaka. o Användarhistorik

36 Manager Tomcat Manager verktyget utnyttjas av administratörer för omstart av CSM systemets olika aktiva delar. o Manager

37 CSM Baspaket Utökat användarfunktioner (Se tilläggsmoduler och plugins för mer information) CSM Baspaket Utökat CSM Baspaket CSM Administration (SSM) CSM Profilväljare CSM Favoriter CSM Rapport- PDF CSM Rapport- Excel CSM Arbetsgeometri CSM Drilldown Analys CSM Enkel Skiss (Redlining) CSM Utskrift-PDF
