1 Bewator 2010 Satellite Applikationsexempel

2 Copyright 2004 Bewator AB, Solna. Kopiering ur denna handbok får ske endast efter skriftlig överenskommelse med Bewator. Bewator förbehåller sig rätten att ändra såväl systembeskrivningens innehåll som produkternas konstruktion Dokumentnummer: Bewator AB, som ingår i Bewator Holding AB, utvecklar och marknadsför ett komplett utbud av säkerhetsprodukter, vilket inkluderar passerkontroll och larm. Försäljning, installation och service sköts via ett rikstäckande nät av återförsäljare.

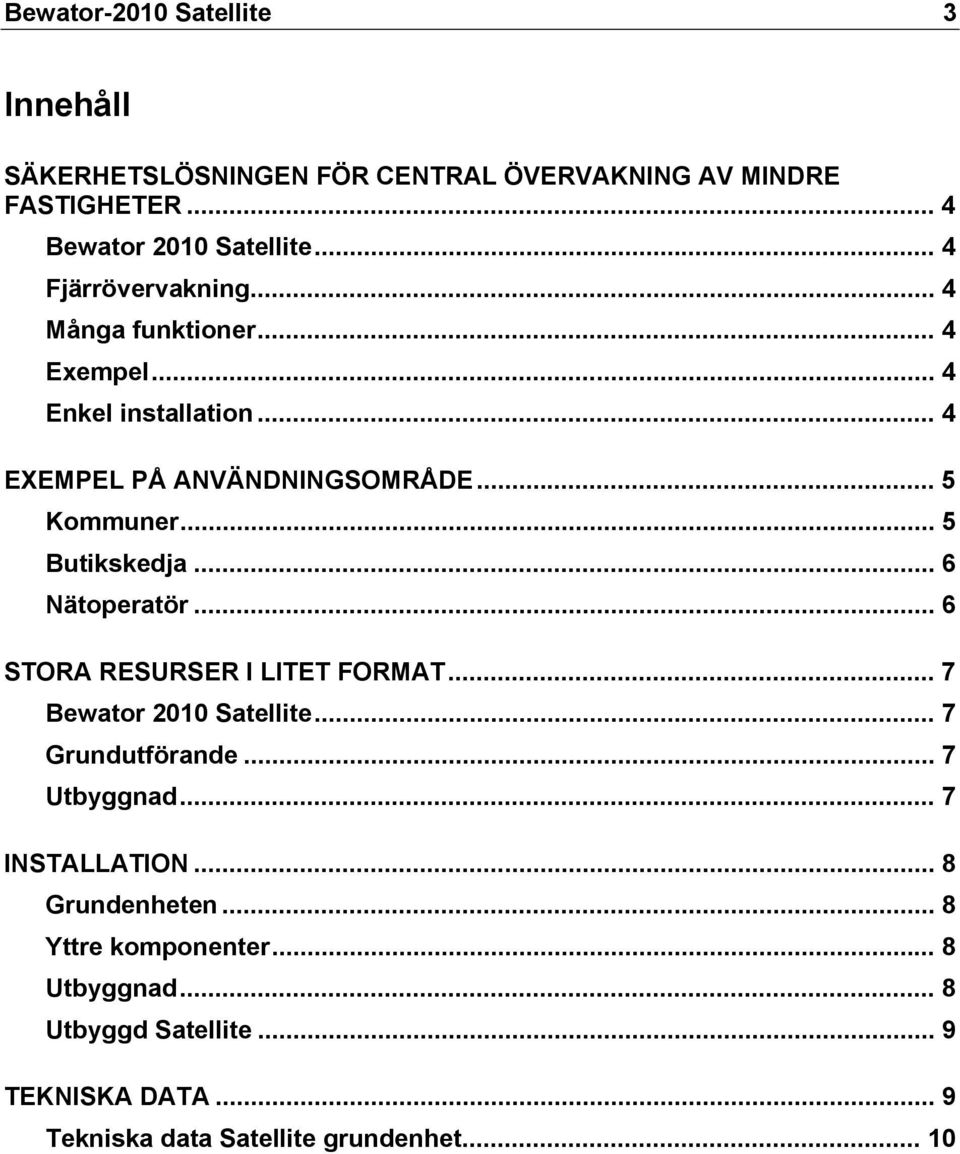

3 Bewator-2010 Satellite 3 Innehåll SÄKERHETSLÖSNINGEN FÖR CENTRAL ÖVERVAKNING AV MINDRE FASTIGHETER... 4 Bewator 2010 Satellite... 4 Fjärrövervakning... 4 Många funktioner... 4 Exempel... 4 Enkel installation... 4 EXEMPEL PÅ ANVÄNDNINGSOMRÅDE... 5 Kommuner... 5 Butikskedja... 6 Nätoperatör... 6 STORA RESURSER I LITET FORMAT... 7 Bewator 2010 Satellite... 7 Grundutförande... 7 Utbyggnad... 7 INSTALLATION... 8 Grundenheten... 8 Yttre komponenter... 8 Utbyggnad... 8 Utbyggd Satellite... 9 TEKNISKA DATA... 9 Tekniska data Satellite grundenhet... 10

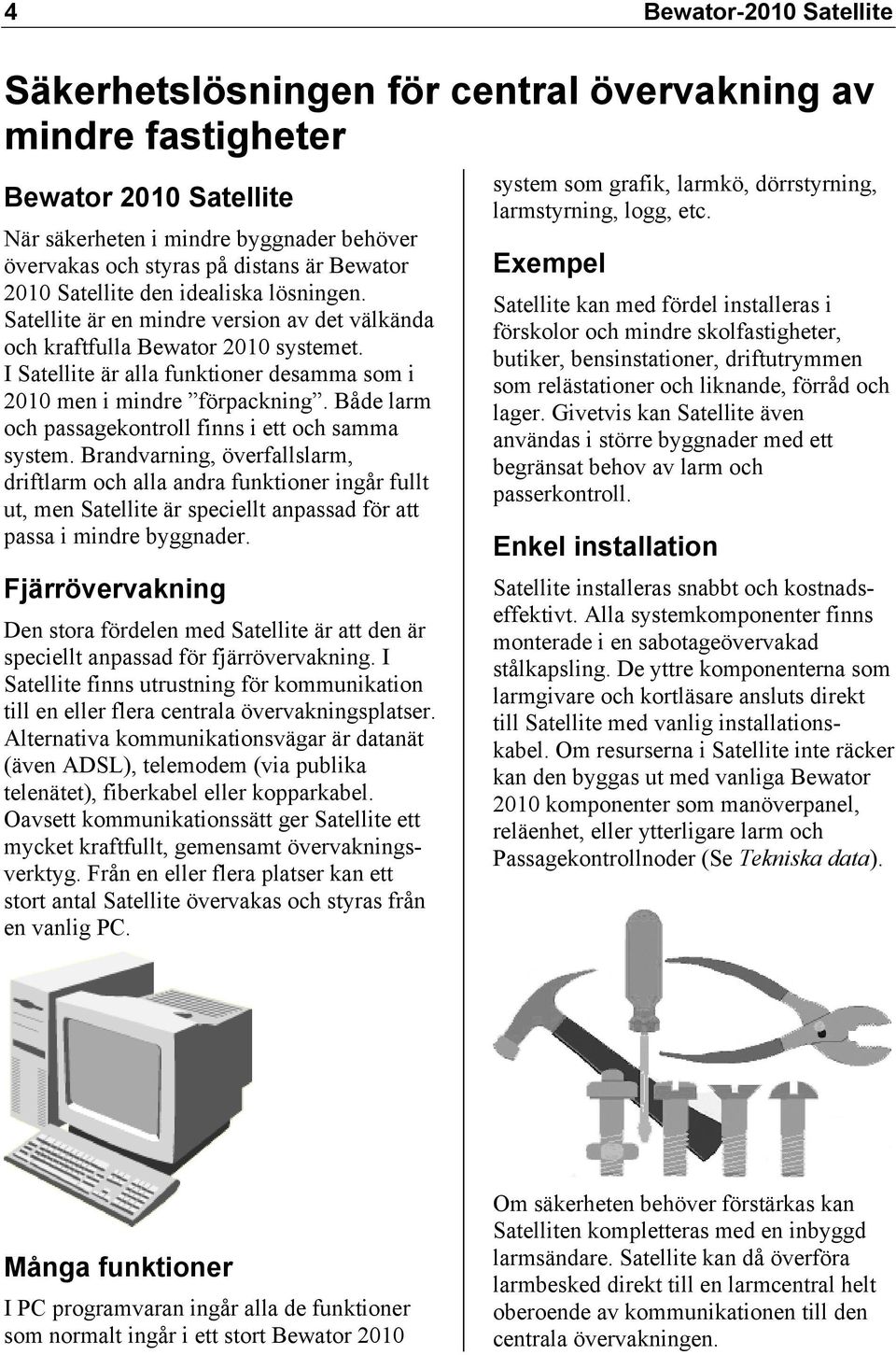

4 4 Bewator-2010 Satellite Säkerhetslösningen för central övervakning av mindre fastigheter Bewator 2010 Satellite När säkerheten i mindre byggnader behöver övervakas och styras på distans är Bewator 2010 Satellite den idealiska lösningen. Satellite är en mindre version av det välkända och kraftfulla Bewator 2010 systemet. I Satellite är alla funktioner desamma som i 2010 men i mindre förpackning. Både larm och passagekontroll finns i ett och samma system. Brandvarning, överfallslarm, driftlarm och alla andra funktioner ingår fullt ut, men Satellite är speciellt anpassad för att passa i mindre byggnader. Fjärrövervakning Den stora fördelen med Satellite är att den är speciellt anpassad för fjärrövervakning. I Satellite finns utrustning för kommunikation till en eller flera centrala övervakningsplatser. Alternativa kommunikationsvägar är datanät (även ADSL), telemodem (via publika telenätet), fiberkabel eller kopparkabel. Oavsett kommunikationssätt ger Satellite ett mycket kraftfullt, gemensamt övervakningsverktyg. Från en eller flera platser kan ett stort antal Satellite övervakas och styras från en vanlig PC. system som grafik, larmkö, dörrstyrning, larmstyrning, logg, etc. Exempel Satellite kan med fördel installeras i förskolor och mindre skolfastigheter, butiker, bensinstationer, driftutrymmen som relästationer och liknande, förråd och lager. Givetvis kan Satellite även användas i större byggnader med ett begränsat behov av larm och passerkontroll. Enkel installation Satellite installeras snabbt och kostnadseffektivt. Alla systemkomponenter finns monterade i en sabotageövervakad stålkapsling. De yttre komponenterna som larmgivare och kortläsare ansluts direkt till Satellite med vanlig installationskabel. Om resurserna i Satellite inte räcker kan den byggas ut med vanliga Bewator 2010 komponenter som manöverpanel, reläenhet, eller ytterligare larm och Passagekontrollnoder (Se Tekniska data). Många funktioner I PC programvaran ingår alla de funktioner som normalt ingår i ett stort Bewator 2010 Om säkerheten behöver förstärkas kan Satelliten kompletteras med en inbyggd larmsändare. Satellite kan då överföra larmbesked direkt till en larmcentral helt oberoende av kommunikationen till den centrala övervakningen.

5 Bewator-2010 Satellite 5 Exempel på användningsområde Kommuner I en kommun finns många olika fastigheter, kontor, skolor, teknikhus, förskolor, fritidsanläggningar etc. Tyvärr utsätts sådana lokaler allt för ofta av vandalisering, brand och tekniska störningar. Satellite med sina inbyggda resurser för passagekontroll och larm minskar effektivt sådana risker. Larm avskräcker, påkallar uppmärksamhet och leder till snabbare insatser. Passagekontroll förenklar eller ersätter helt nyckelhanteringen samt underlättar fördelningen av behörighet till de olika fastigheterna. Vid uthyrning av kommunens lokaler används ofta bokningssystem som t ex Argentum/Booking eller Idavall Data/FRI. Med en sammankoppling av bokningssystemet och Satellite kan lokalerna automatiskt bli behöriga att nyttjas och all uthyrning/tilldelning sköts direkt från bokningssystemet. Bewator 2010 Satellite erbjuder alla dessa möjligheter och mycket mer. Övervakning och styrning av kommunens lokaler kan enkelt ske från valfri PC i stadsnätet Lågstadieskolor med Satellite. Passerkontroll, inbrottslarm, utrymningslarm, driftlarm, tid och belysningsstyrning Förskolor med Satellite. Inbrottslarm, driftlarm, utrymningslarm och belysningsstyrning. Teknikbyggnad med Satellite. Passerkontroll, inbrottslarm, driftlarm, manöverfunktioner och belysningsstyrning Idrottsanläggning med Satellite. Passerkontroll med länk till bokning, inbrottslarm, utrymningslarm, driftlarm, tid och belysningsstyrning I både stora och små kommuner erbjuder Satellite den bästa säkerheten - med total kontroll och styrning. Alla larmhändelser rapporteras till tydliga och pedagogiska presentationsmenyer i PC, grafiskt eller i tabellformat. Samtidigt kan lokalerna runt om i kommunen enkelt styras. Dörrar kan fjärröppnas eller låsas, belysningen på idrottsplatser kan tändas och släckas och lika enkelt kan larmet koppas till eller från. Bewator 2010 Satellite erbjuder alla dessa möjligheter och mycket mer.

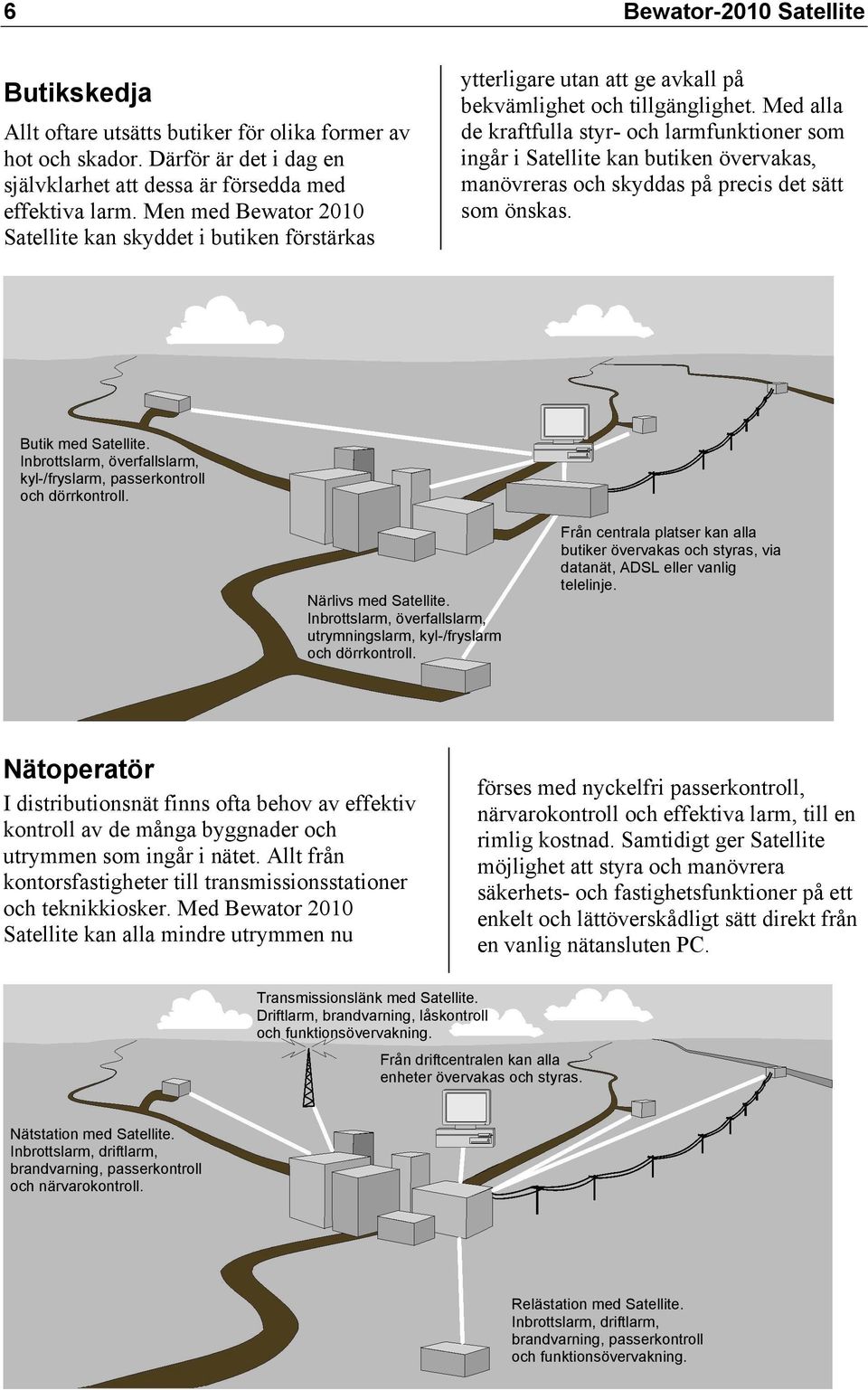

6 6 Bewator-2010 Satellite Butikskedja Allt oftare utsätts butiker för olika former av hot och skador. Därför är det i dag en självklarhet att dessa är försedda med effektiva larm. Men med Bewator 2010 Satellite kan skyddet i butiken förstärkas ytterligare utan att ge avkall på bekvämlighet och tillgänglighet. Med alla de kraftfulla styr- och larmfunktioner som ingår i Satellite kan butiken övervakas, manövreras och skyddas på precis det sätt som önskas. Butik med Satellite. Inbrottslarm, överfallslarm, kyl-/fryslarm, passerkontroll och dörrkontroll. Närlivs med Satellite. Inbrottslarm, överfallslarm, utrymningslarm, kyl-/fryslarm och dörrkontroll. Från centrala platser kan alla butiker övervakas och styras, via datanät, ADSL eller vanlig telelinje. Nätoperatör I distributionsnät finns ofta behov av effektiv kontroll av de många byggnader och utrymmen som ingår i nätet. Allt från kontorsfastigheter till transmissionsstationer och teknikkiosker. Med Bewator 2010 Satellite kan alla mindre utrymmen nu förses med nyckelfri passerkontroll, närvarokontroll och effektiva larm, till en rimlig kostnad. Samtidigt ger Satellite möjlighet att styra och manövrera säkerhets- och fastighetsfunktioner på ett enkelt och lättöverskådligt sätt direkt från en vanlig nätansluten PC. Transmissionslänk med Satellite. Driftlarm, brandvarning, låskontroll och funktionsövervakning. Från driftcentralen kan alla enheter övervakas och styras. Nätstation med Satellite. Inbrottslarm, driftlarm, brandvarning, passerkontroll och närvarokontroll. Relästation med Satellite. Inbrottslarm, driftlarm, brandvarning, passerkontroll och funktionsövervakning.

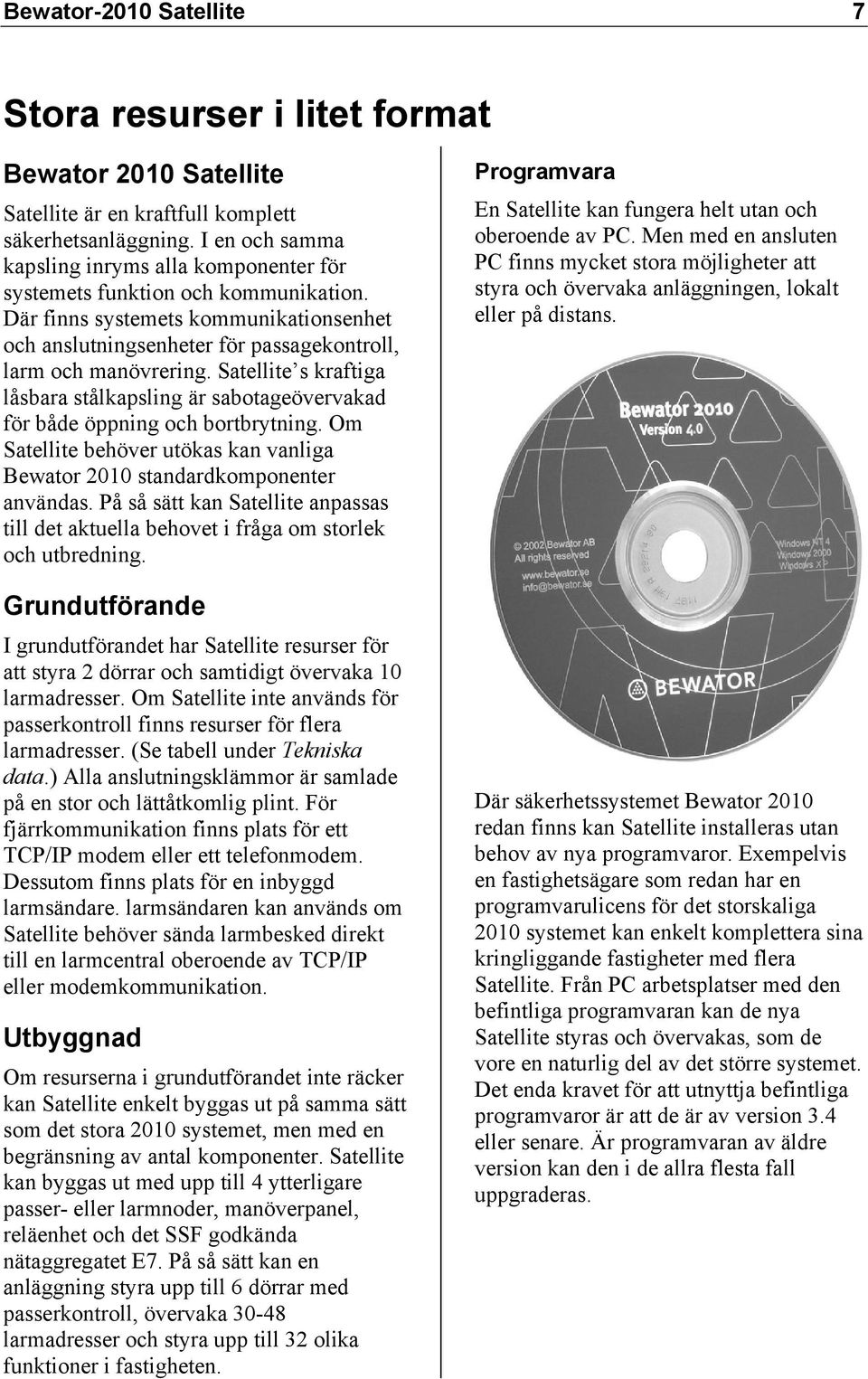

7 Bewator-2010 Satellite 7 Stora resurser i litet format Bewator 2010 Satellite Satellite är en kraftfull komplett säkerhetsanläggning. I en och samma kapsling inryms alla komponenter för systemets funktion och kommunikation. Där finns systemets kommunikationsenhet och anslutningsenheter för passagekontroll, larm och manövrering. Satellite s kraftiga låsbara stålkapsling är sabotageövervakad för både öppning och bortbrytning. Om Satellite behöver utökas kan vanliga Bewator 2010 standardkomponenter användas. På så sätt kan Satellite anpassas till det aktuella behovet i fråga om storlek och utbredning. Grundutförande I grundutförandet har Satellite resurser för att styra 2 dörrar och samtidigt övervaka 10 larmadresser. Om Satellite inte används för passerkontroll finns resurser för flera larmadresser. (Se tabell under Tekniska data.) Alla anslutningsklämmor är samlade på en stor och lättåtkomlig plint. För fjärrkommunikation finns plats för ett TCP/IP modem eller ett telefonmodem. Dessutom finns plats för en inbyggd larmsändare. larmsändaren kan används om Satellite behöver sända larmbesked direkt till en larmcentral oberoende av TCP/IP eller modemkommunikation. Utbyggnad Om resurserna i grundutförandet inte räcker kan Satellite enkelt byggas ut på samma sätt som det stora 2010 systemet, men med en begränsning av antal komponenter. Satellite kan byggas ut med upp till 4 ytterligare passer- eller larmnoder, manöverpanel, reläenhet och det SSF godkända nätaggregatet E7. På så sätt kan en anläggning styra upp till 6 dörrar med passerkontroll, övervaka larmadresser och styra upp till 32 olika funktioner i fastigheten. Programvara En Satellite kan fungera helt utan och oberoende av PC. Men med en ansluten PC finns mycket stora möjligheter att styra och övervaka anläggningen, lokalt eller på distans. Där säkerhetssystemet Bewator 2010 redan finns kan Satellite installeras utan behov av nya programvaror. Exempelvis en fastighetsägare som redan har en programvarulicens för det storskaliga 2010 systemet kan enkelt komplettera sina kringliggande fastigheter med flera Satellite. Från PC arbetsplatser med den befintliga programvaran kan de nya Satellite styras och övervakas, som de vore en naturlig del av det större systemet. Det enda kravet för att utnyttja befintliga programvaror är att de är av version 3.4 eller senare. Är programvaran av äldre version kan den i de allra flesta fall uppgraderas.

8 8 Bewator-2010 Satellite Installation Grundenheten Satellite är mycket enkel att installera. I grundenheten är anslutningsklämmorna samlade till en rymlig plintrad. Där ansluts alla yttre komponenter, detektorer, sirener och kortläsare, precis som i en vanlig inbrottslarmcentral eller dörrcentral för passerkontroll. Kapslingen har kabelinföringar från såväl översida som bakplan. När Satellite beställs för kommunikation via TCP/IP- eller telemodem är ett modem monterat och anslutet till kommunikationsenheten. Om en larmsändare ingår är den monterad stående i kapslingens vägg och med separat integrerad plint för yttre och inre anslutningar. TCP/IP nät till central övervakning och larmöverföring till larmcentral via fast telenät. Yttre komponenter Bilden intill visar en Satellite med inbrottslarm, utrymningslarm och passerkontroll. I exemplet finns fortfarande resurser kvar för ytterligare larmdetektorer och styrning. Kommunikation sker via Utbyggnad Utökning med yttre systemkomponenter kan ske på samma sätt som i det fullskaliga 2010 systemet, med en Echelon LON buss som medger fri kabeltopologi. Det innebär att kommunikationsbussen kan installeras linjärt, fritt förgrenad eller till och med ringformad. Bilden på nästa sida visar ett exempel med en utbyggd Satellite med manöverpanel och reläenhet för flera yttre styrningar.

9 Bewator-2010 Satellite 9 Utbyggd Satellite Programmering och drift All programmering av Satellite kan ske i förväg och tankas över till kommunikationsenheten i samband med drifttagningen. Överföringen av alla systeminställningar kan ske både lokalt från en PC eller via fjärrkommunikation. Efter drifttagningen kan systemet sedan fortlöpande manövreras och övervakas, lokalt eller på distans Tekniska data Prestanda Satellite kan byggas ut med yttre systemkomponenter, precis som det fullskaliga Bewator 2010 systemet, dock med begränsat antal. Utbyggnad kan ske med en manöverpanel E4, en brandförsvarstablå E4B alternativt larmtablå E4L, en reläenhet E6 och ett systemintegrerat nätaggregat E7. Tabellen intill anger resurserna i en Satellite, från grundenhet till utbyggt system. Max antal dörrar** Max antal ingångar* Grundenhet st E2V st E2V st E2V st E2V st E2V + 1 st E * Det lägre antalet gäller då passagekontrollfunktionen utnyttjas, det högre när ingen passagekontroll utnyttjas. Max antal utgångar** ** Om larmnoder, E2VL, används minskar antalet utgångar till hälften och det tillkommer inga ytterligare dörresurser förutom grundenhetens 2 dörrar.

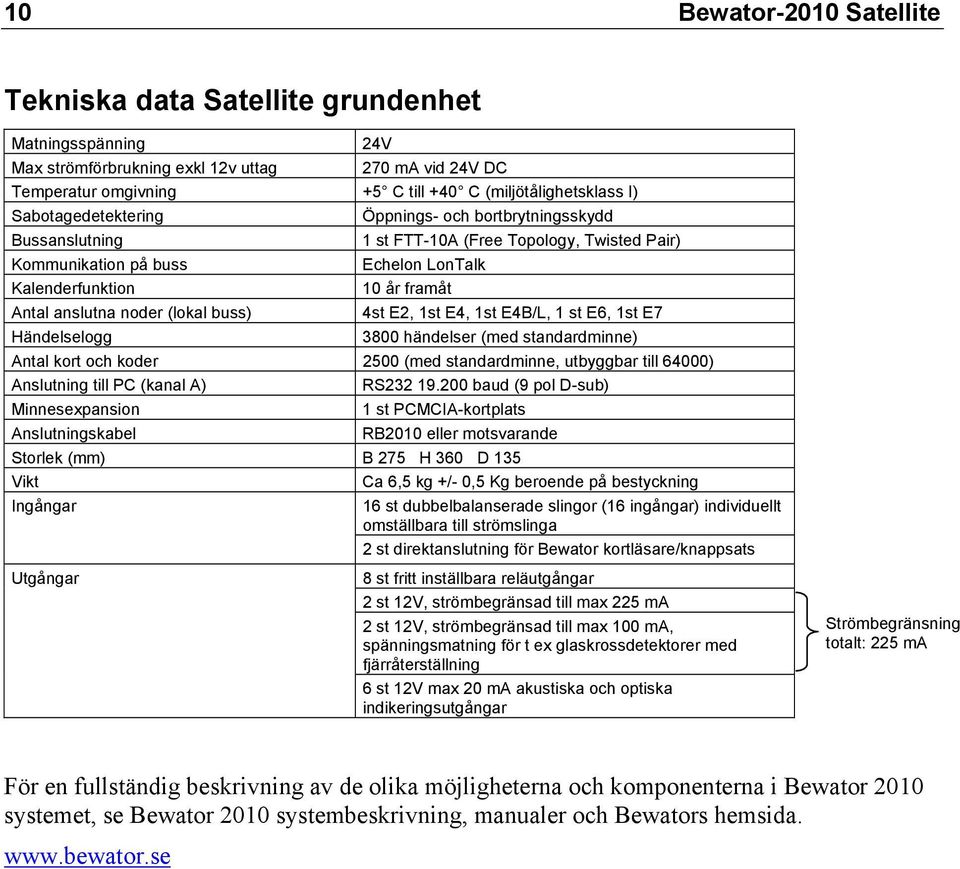

10 10 Bewator-2010 Satellite Tekniska data Satellite grundenhet Matningsspänning Max strömförbrukning exkl 12v uttag 24V 270 ma vid 24V DC Temperatur omgivning +5 C till +40 C (miljötålighetsklass I) Sabotagedetektering Bussanslutning Kommunikation på buss Kalenderfunktion Antal anslutna noder (lokal buss) Händelselogg Öppnings- och bortbrytningsskydd 1 st FTT-10A (Free Topology, Twisted Pair) Echelon LonTalk 10 år framåt 4st E2, 1st E4, 1st E4B/L, 1 st E6, 1st E händelser (med standardminne) Antal kort och koder 2500 (med standardminne, utbyggbar till 64000) Anslutning till PC (kanal A) Minnesexpansion Anslutningskabel RS baud (9 pol D-sub) 1 st PCMCIA-kortplats RB2010 eller motsvarande Storlek (mm) B 275 H 360 D 135 Vikt Ingångar Utgångar Ca 6,5 kg +/- 0,5 Kg beroende på bestyckning 16 st dubbelbalanserade slingor (16 ingångar) individuellt omställbara till strömslinga 2 st direktanslutning för Bewator kortläsare/knappsats 8 st fritt inställbara reläutgångar 2 st 12V, strömbegränsad till max 225 ma 2 st 12V, strömbegränsad till max 100 ma, spänningsmatning för t ex glaskrossdetektorer med fjärråterställning 6 st 12V max 20 ma akustiska och optiska indikeringsutgångar Strömbegränsning totalt: 225 ma För en fullständig beskrivning av de olika möjligheterna och komponenterna i Bewator 2010 systemet, se Bewator 2010 systembeskrivning, manualer och Bewators hemsida.
