VAD VÄLJER DU? -i det godas tjänst! Vi har entrémattor för varje behov och tar ständigt nya steg i kampen för ett långsiktigt golvtänkande.

Transkript

1 -i det godas tjänst! K.W. Gullers, Nordiska museets bildbyrå VAD VÄLJER DU? Vi har entrémattor för varje behov och tar ständigt nya steg i kampen för ett långsiktigt golvtänkande.

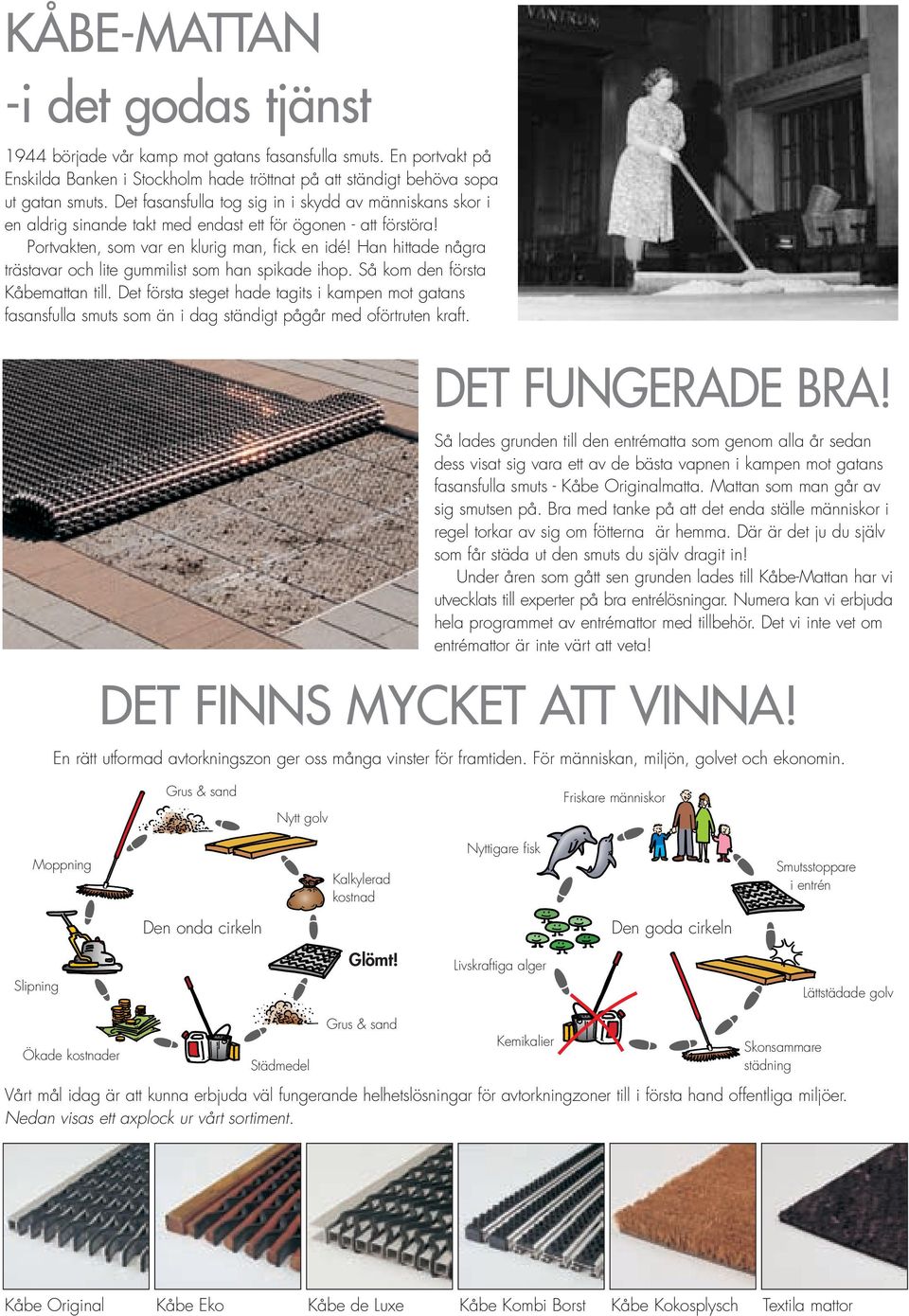

2 KÅBE-MATTAN -i det godas tjänst 1944 började vår kamp mot gatans fasansfulla smuts. En portvakt på Enskilda Banken i Stockholm hade tröttnat på att ständigt behöva sopa ut gatan smuts. Det fasansfulla tog sig in i skydd av människans skor i en aldrig sinande takt med endast ett för ögonen - att förstöra! Portvakten, som var en klurig man, fick en idé! Han hittade några trästavar och lite gummilist som han spikade ihop. Så kom den första Kåbemattan till. Det första steget hade tagits i kampen mot gatans fasansfulla smuts som än i dag ständigt pågår med oförtruten kraft. K.W. Gullers, Nordiska museets bildbyrå DET FUNGERADE BRA! Så lades grunden till den entrématta som genom alla år sedan dess visat sig vara ett av de bästa vapnen i kampen mot gatans fasansfulla smuts - Kåbe Originalmatta. Mattan som man går av sig smutsen på. Bra med tanke på att det enda ställe människor i regel torkar av sig om fötterna är hemma. Där är det ju du själv som får städa ut den smuts du själv dragit in! Under åren som gått sen grunden lades till Kåbe-Mattan har vi utvecklats till experter på bra entrélösningar. Numera kan vi erbjuda hela programmet av entrémattor med tillbehör. Det vi inte vet om entrémattor är inte värt att veta! DET FINNS MYCKET ATT VINNA! En rätt utformad avtorkningszon ger oss många vinster för framtiden. För människan, miljön, golvet och ekonomin. Grus & sand Nytt golv Friskare människor Moppning Kalkylerad kostnad Nyttigare fisk Smutsstoppare i entrén Den onda cirkeln Den goda cirkeln Slipning Glömt! Livskraftiga alger Lättstädade golv Ökade kostnader Städmedel Grus & sand Kemikalier Skonsammare städning Vårt mål idag är att kunna erbjuda väl fungerande helhetslösningar för avtorkningzoner till i första hand offentliga miljöer. Nedan visas ett axplock ur vårt sortiment. Kåbe Original Kåbe Eko Kåbe de Luxe Kåbe Kombi Borst Kåbe Kokosplysch Textila mattor

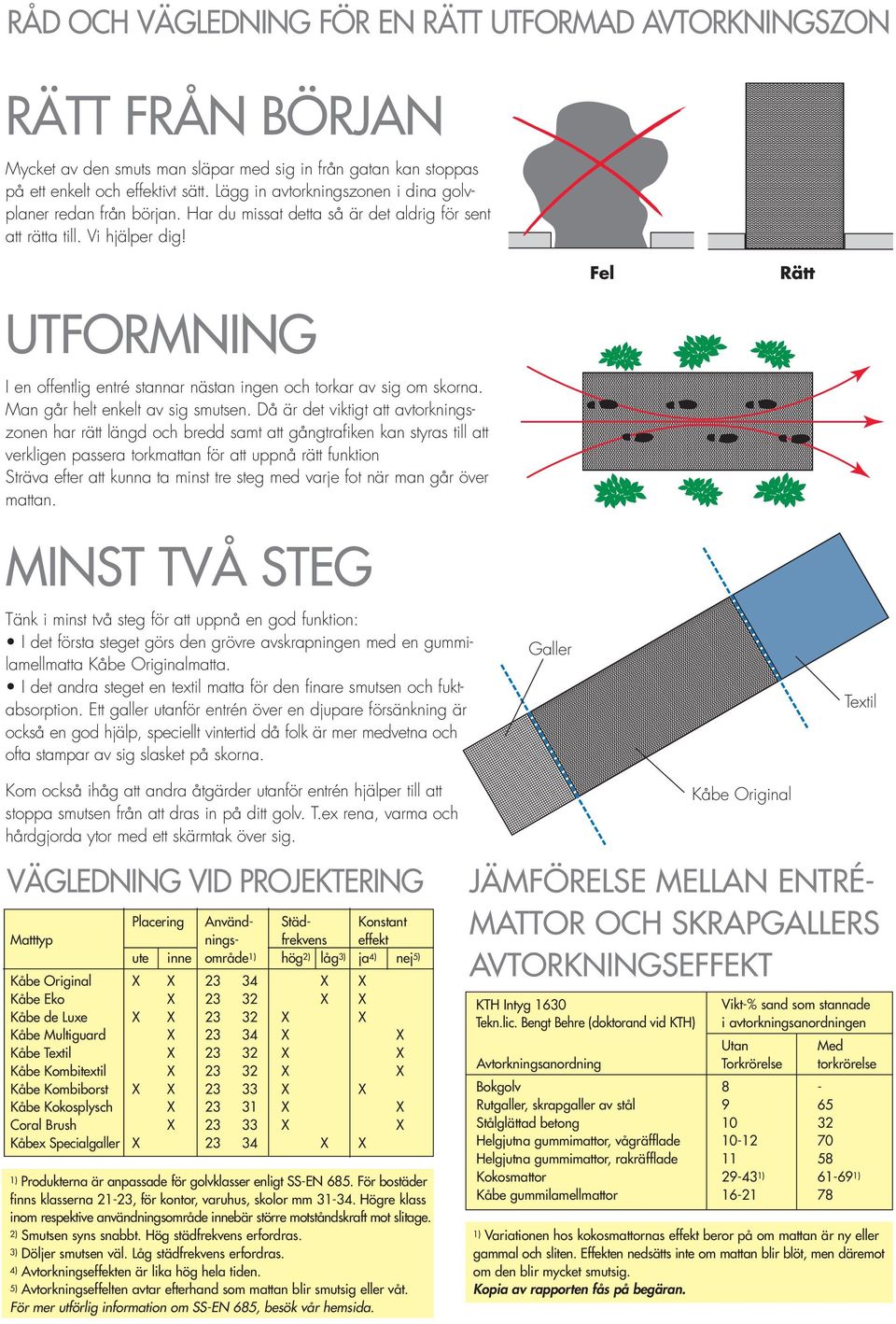

3 RÅD OCH VÄGLEDNING FÖR EN RÄTT UTFORMAD AVTORKNINGSZON RÄTT FRÅN BÖRJAN Mycket av den smuts man släpar med sig in från gatan kan stoppas på ett enkelt och effektivt sätt. Lägg in avtorkningszonen i dina golvplaner redan från början. Har du missat detta så är det aldrig för sent att rätta till. Vi hjälper dig! UTFORMNING I en offentlig entré stannar nästan ingen och torkar av sig om skorna. Man går helt enkelt av sig smutsen. Då är det viktigt att avtorkningszonen har rätt längd och bredd samt att gångtrafiken kan styras till att verkligen passera torkmattan för att uppnå rätt funktion Sträva efter att kunna ta minst tre steg med varje fot när man går över mattan. Fel Rätt MINST TVÅ STEG Tänk i minst två steg för att uppnå en god funktion: I det första steget görs den grövre avskrapningen med en gummilamellmatta Kåbe Originalmatta. I det andra steget en textil matta för den finare smutsen och fuktabsorption. Ett galler utanför entrén över en djupare försänkning är också en god hjälp, speciellt vintertid då folk är mer medvetna och ofta stampar av sig slasket på skorna. Galler Textil Kom också ihåg att andra åtgärder utanför entrén hjälper till att stoppa smutsen från att dras in på ditt golv. T.ex rena, varma och hårdgjorda ytor med ett skärmtak över sig. VÄGLEDNING VID PROJEKTERING Placering Använd- Städ- Konstant Matttyp nings- frekvens effekt ute inne område 1) hög 2) låg 3) ja 4) nej 5) Kåbe Original X X X X Kåbe Eko X X X Kåbe de Luxe X X X X Kåbe Multiguard X X X Kåbe Textil X X X Kåbe Kombitextil X X X Kåbe Kombiborst X X X X Kåbe Kokosplysch X X X Coral Brush X X X Kåbex Specialgaller X X X 1) Produkterna är anpassade för golvklasser enligt SS-EN 685. För bostäder finns klasserna 21-23, för kontor, varuhus, skolor mm Högre klass inom respektive användningsområde innebär större motståndskraft mot slitage. 2) Smutsen syns snabbt. Hög städfrekvens erfordras. 3) Döljer smutsen väl. Låg städfrekvens erfordras. 4) Avtorkningseffekten är lika hög hela tiden. 5) Avtorkningseffelten avtar efterhand som mattan blir smutsig eller våt. För mer utförlig information om SS-EN 685, besök vår hemsida. JÄMFÖRELSE MELLAN ENTRÉ- MATTOR OCH SKRAPGALLERS AVTORKNINGSEFFEKT KTH Intyg 1630 Tekn.lic. Bengt Behre (doktorand vid KTH) Kåbe Original Vikt-% sand som stannade i avtorkningsanordningen Utan Med Avtorkningsanordning Torkrörelse torkrörelse Bokgolv 8 - Rutgaller, skrapgaller av stål 9 65 Stålglättad betong Helgjutna gummimattor, vågräfflade Helgjutna gummimattor, rakräfflade Kokosmattor ) ) Kåbe gummilamellmattor ) Variationen hos kokosmattornas effekt beror på om mattan är ny eller gammal och sliten. Effekten nedsätts inte om mattan blir blöt, men däremot om den blir mycket smutsig. Kopia av rapporten fås på begäran.

4 KÅBE ORIGINAL DE LUXE OCH EKO

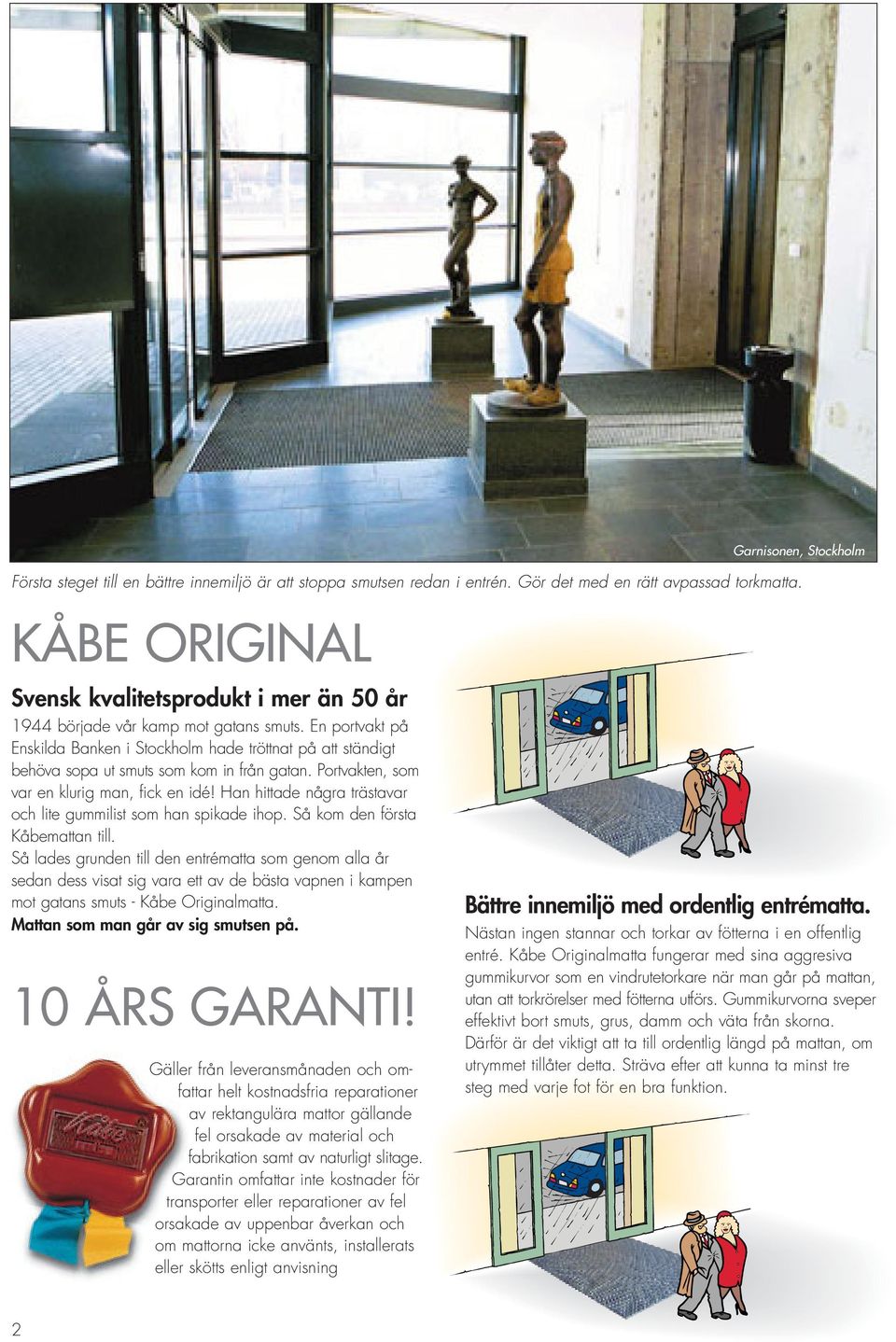

5 Första steget till en bättre innemiljö är att stoppa smutsen redan i entrén. Gör det med en rätt avpassad torkmatta. KÅBE ORIGINAL Svensk kvalitetsprodukt i mer än 50 år 1944 började vår kamp mot gatans smuts. En portvakt på Enskilda Banken i Stockholm hade tröttnat på att ständigt behöva sopa ut smuts som kom in från gatan. Portvakten, som var en klurig man, fick en idé! Han hittade några trästavar och lite gummilist som han spikade ihop. Så kom den första Kåbemattan till. Så lades grunden till den entrématta som genom alla år sedan dess visat sig vara ett av de bästa vapnen i kampen mot gatans smuts - Kåbe Originalmatta. Mattan som man går av sig smutsen på. 10 ÅRS GARANTI! Gäller från leveransmånaden och omfattar helt kostnadsfria reparationer av rektangulära mattor gällande fel orsakade av material och fabrikation samt av naturligt slitage. Garantin omfattar inte kostnader för transporter eller reparationer av fel orsakade av uppenbar åverkan och om mattorna icke använts, installerats eller skötts enligt anvisning Garnisonen, Stockholm Bättre innemiljö med ordentlig entrématta. Nästan ingen stannar och torkar av fötterna i en offentlig entré. Kåbe Originalmatta fungerar med sina aggresiva gummikurvor som en vindrutetorkare när man går på mattan, utan att torkrörelser med fötterna utförs. Gummikurvorna sveper effektivt bort smuts, grus, damm och väta från skorna. Därför är det viktigt att ta till ordentlig längd på mattan, om utrymmet tillåter detta. Sträva efter att kunna ta minst tre steg med varje fot för en bra funktion. 2

6 Kåbe Originalmatta placerad på Kåbe avloppsgaller över en djup försänkning blir näst intill självstädande. FLEXIBLA ENTRÉER Ger estetisk frihet med bibehållen funktion. Kåbe Originalmatta kan ligga utomhus eller inomhus och tillverkas rektangulär, rund eller med sneda kanter, helt enligt kundönskemål. Skicka en skiss eller mall så ordnar vi den form som önskas. Västermalmsgallerian, Stockholm Golv är dyra i inköp, men ännu dyrare att underhålla! Räknar man på totalkostnaden under golvets hela livstid är inköpskostnaden bara 10% och utgifterna för städning / underhåll och reparation 90%. Hela 80% av golvstädningen går till att städa ut den gatusmuts som vi inte torkar av i entrén. DET NATURLIGA STEGET FÖR ATT SPARA PENGAR - STOPPA SMUTSEN I ENTRÉN! Electroluxhuset, Kungsholmen, Stockholm Fysikcentrum, Stockholm Matta i revolverentré. En utmärkt möjlighet att stoppa mycket smuts. Människor utför med automatik torkrörelser då de trippar genom karusellen. Biblioteket, Lidingö Centrum 3

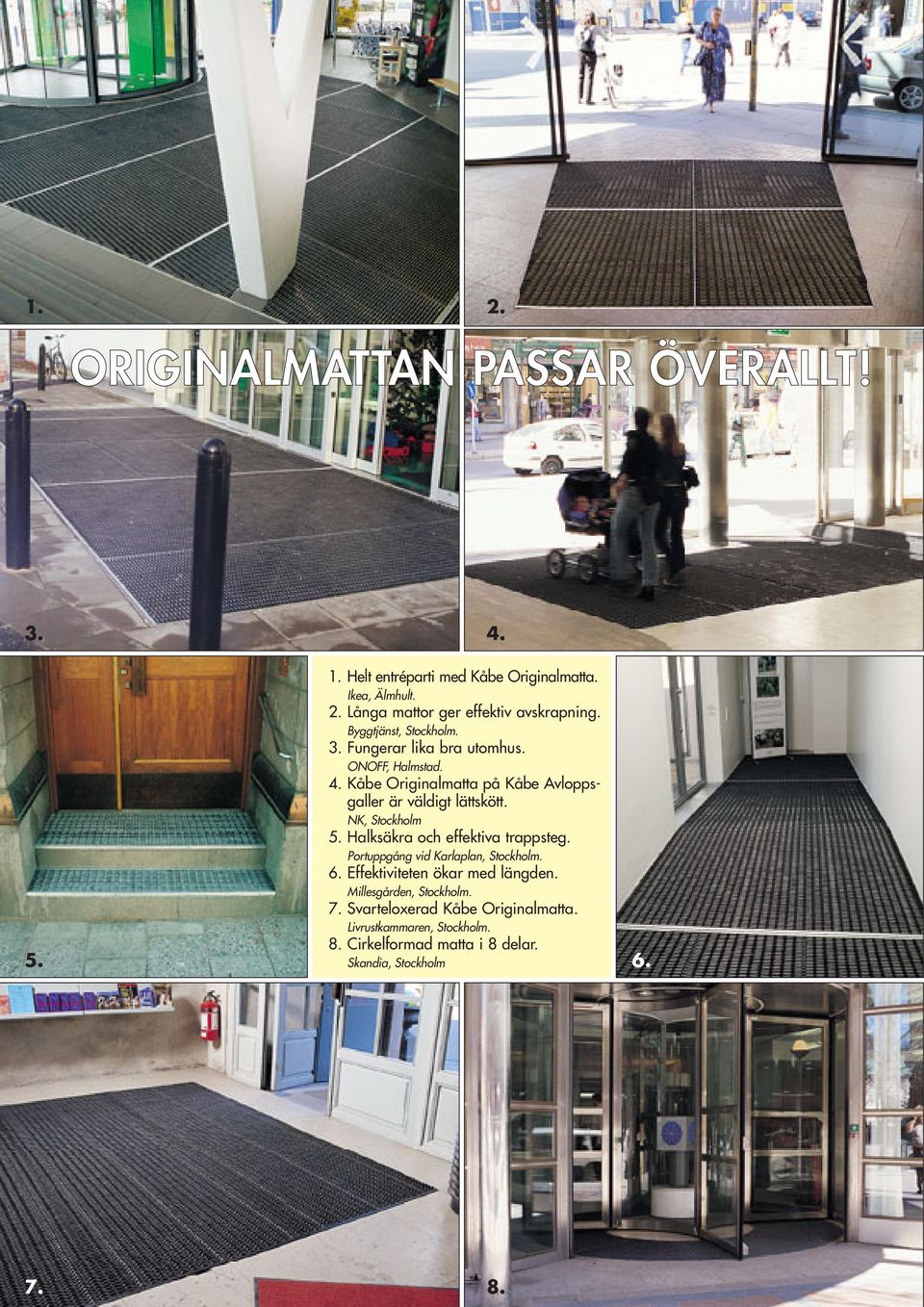

7 1. 2. ORIGINALMATTAN PASSAR ÖVERALLT! Helt entréparti med Kåbe Originalmatta. Ikea, Älmhult. 2. Långa mattor ger effektiv avskrapning. Byggtjänst, Stockholm. 3. Fungerar lika bra utomhus. ONOFF, Halmstad. 4. Kåbe Originalmatta på Kåbe Avloppsgaller är väldigt lättskött. NK, Stockholm 5. Halksäkra och effektiva trappsteg. Portuppgång vid Karlaplan, Stockholm. 6. Effektiviteten ökar med längden. Millesgården, Stockholm. 7. Svarteloxerad Kåbe Originalmatta. Livrustkammaren, Stockholm. 8. Cirkelformad matta i 8 delar. 5. Skandia, Stockholm

8 SÅ HÄR INSTALLERAS ORIGINALMATTAN! Generellt gäller att mattan alltid skall placeras på fast och plant underlag. 1. Uppe på befintligt golv. Om mattan ligger i lutning eller på trappsteg rekommenderas dubbar i underlaget så att den inte kan glida. I lutning bör även mattan vara förstärkt. (se nästa sida) 2. Uppe på befintligt golv. Mattan kan förses med Kåbe mattramp typ 1 i fram eller bakkant för att undvika snubbelrisk. 3. Uppe på befintligt golv. Om mattan ligger mot en tröskel eller trappsteg kan den förses med Kåbe mattramp typ 1 i framkant. 4. Försänkt uppe på befintligt golv. Kåbe mattramp typ 2 runt hela mattan, på alla 4 sidor. Rampen ligger löst och om möjligt skruvas den fast mot golvet. 5. Försänkt uppe på befintligt golv. Kåbe mattramp typ 2 kan göras 2 eller 3-sidig om mattan ligger mot tröskel eller trappsteg. Rampen bör skruvas fast mot golvet. 6. Försänkt i golv. Mattan bör försänkas mm. För att skydda omgivande golvkanter rekommenderas Kåbe ingjutningsram. 7. Befintlig försänkning i golv. Om mattan placeras i försänkning med mindre djup än 15 mm används Kåbe specialramp i fram- och bakkant. Är försänkningen mm används Kåbe Originalmatta höjd 18 mm. 8. Avlopp under mattan. Kåbe avloppsbrunn har en rejär sandavskiljare. Tillverkas med eller utan vattenlås. 9. Matta på avloppsgaller. För att få en självstädande effekt kan mattan placeras på Kåbe avloppsgaller över en djupare försänkning. Anm. Mer detaljerad information om installation finns i sep. folder. SÅ HÄR SKÖTS ORIGINALMATTAN! Kåbe Originalmatta är konstruerad för att på ett effektivt sätt skrapa av sand och smuts från skosulorna. Konstruktionen gör också att en stor mängd sand och grus kan ligga i mattan utan att den ser ostädad ut. Inga tunga lyft med Kåbe Originalmatta Till skillnad från de flesta andra avtorkningsmattor behöver Kåbe-Mattan inte lyftas för att städa bort sand och grus. Ta ett enkelt grepp i stålvajern med Kåbe Mattlyftarkrok och vik upp ca 15 cm. Sedan är det bara att rulla ihop mattan så att sand och grus kan avlägsnas med dammsugare eller sopborste. Rulla långa mattor till hälften från båda ändar. Rulla ihop mattan och städa bort smutsen. Inga tunga lyft. Kåbe Originalmatta har två framsidor och bör vändas minst en gång per år, så att gummit slits lika på båda sidor, för maximal livslängd. Skötselsanvisningar finns på vår hemsida. 5

9 FÖRSTÄRKNING VID UTSATTA ENTRÉER Om mattan kommer att utsättas för större påfrestningar som t.ex. kundvagnar skall den förstärkta varianten av Kåbe Originalmatta användas. Förstärkt matta bör även användas vid lutande golv i kombination med dubbar i underlaget. Anm. Vi garanterar att mattan håller för kundvagnar upp till 200 kg. Förstärkning YTBEHANDLINGSALTERNATIV Kåbe Originalmatta levereras som standard i naturaluminium men kan även fås i guld- eller svartanodiserat aluminium. TEKNIK Gummilist Kantprofil A = mattbredd B = gånglängd Plattstång Nit Stålwire Mått/storlek Total tjocklek: 22 mm alt. 18 mm Kåbe Originalmattor tillverkas måttbeställda i valfri storlek. Max. mått 2000 x 5000 mm (A x B) i ett stycke. Vid större ytor delas mattan i lämpligt stora delar. Vi kan tillverka mattor i nästan vilken form som helst. Ge oss en ritning eller mall. Miljö Kåbe Originalmatta är helt återvinningsbar. Uttjänta mattor skickas till oss för återvinning. Detaljerad innehållsdeklaration finns på vår hemsida. 6 Plattstänger: Aluminiumlegering EN AW A-T6 Dimension 12 x 4,5 mm Gummilist: Blandning som är speciellt motståndskraftig mot extrema temperaturväxlingar. EPDM 70 Shore, Dimension 22 x 3,7 mm Ändprofil: U 18 x 18 x 2 mm Matthöjd: Standard 22 mm alt. 18 mm vid befintliga försänkningar. Sammanfogning: Gummilister och aluminiumstänger nitas ihop med specialnitar. Mattan hålls ihop av Ø 2,3 mm rostfri stålwire. Vikt: ca 12 kg/m 2 Förstärkning: Gummibussningar

10 UTVECKLING OCH NOSTALGI KÅBE DE LUXE DAMKLACKSSÄKER Kåbe de Luxe är utvecklingen av Kåbe Originalmatta för entréer där kraven på damklackssäkerhet ska kombineras med en funktionell entrématta. Kåbe de Luxe är uppbyggd efter samma tanke som Kåbe Originalmatta men med stomme av fyrkantsprofiler beklädda med vågformig gummilist för att få rätt täthet med tanke på damklackarna. Mattan är rullbar och har två framsidor. Kåbe de Luxe bör endast användas inomhus. EKO-MATTAN I NATURMATERIAL En exklusiv klassiker! Nu finns åter ursprungsmodellen för den första Kåbemattan i moderniserad nytappning. Uppbyggd av trästavar och gummilist som det en gång började på 1940-talet. En entrématta för den exklusiva entrén med krav på god estetik, i samklang med god funktion. Mattan är rullbar och har två framsidor. Kåbe Ekomatta bör endast användas inomhus. TEKNIK Fyrkantsprofiler: Aluminiumlegering EN AW T6 Dimension 12 x 12 x 1 mm Gummilist: Blandning som är speciellt motståndskraftig mot extrema temperaturväxlingar. EPDM 70 Shore, Dimension 22 x 3,7 mm Ändprofil: U 18 x 18 x 2 mm Matthöjd: 22 mm Mattstorlek: Måttbest. max 1740 x 2000 mm i ett stycke. Sammanfogning: Mattan hålls ihop av Ø 2,3 mm rostfri stålwire. Vikt: ca 11 kg/m 2 Ytbehandling: Se Kåbe Originalmatta TEKNIK Trästavar: Furu, dimension 17 x 12 mm Gummilist: Blandning som är speciellt motståndskraftig mot extrema temperaturväxlingar. EPDM 70 Shore, Dimension 22 x 3,7 mm Ändprofil: Ek, dimension 20 x 22 mm som kan bekläs med mässingslist Matthöjd: 22 mm Mattstorlek: Måttbest. max 1500 x 2000 mm i ett stycke. Sammanfogning: Gummilister och träribbor sammanfogas med klammer. Mattan hålls ihop av Ø 2,3 mm rostfri stålwire. Vikt: ca 19 kg/m 2 Ytbehandling: Träribborna betsas och klarlackas. 7

11 KÅBE ORIGINAL GRAFIT

12 KÅBE ORIGINAL GRAFIT Kåbe Original Grafit i naturaluminium Ytbehandlingsalternativ Kåbe Original Grafit i naturaluminium. Kåbe Original Grafit med svartanodiserat aluminium. Kåbe Original Grafit med svartanodiserat aluminium (lika framsida) Kåbe Original Grafit med guldanodiserat aluminium. Teknik: Plattstänger: Aluminiumlegering EN AW A-T6 Dimension 12 x 4,5 mm Gummilist: Blandning som är speciellt motståndskraftig mot extrema temperaturväxlingar. EPDM 70 Shore, Dimension 22 x 3,7 mm Ändprofil: U 18 x 18 x 2 mm Matthöjd: Standard 22 mm Sammanfogning: Gummilister och aluminiumstänger nitas ihop med specialnitar. Mattan hålls ihop av Ø 2,3 mm rostfri stålwire. Mattstorlek: Kåbe Originalmatta Grafit tillverkas måttbeställda i valfri storlek. Max. mått 2000 x 5000 mm (A x B) i ett stycke. Vid större ytor delas mattan i lämpligt stora delar. Vi kan tillverka mattor i nästan vilken form som helst. Ge oss en ritning eller mall Vikt: ca 12 kg/m 2 Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 20R alt. 22R eller ovanpåliggande i Kåbe mattramp typ 2. Ange alltid mått A= bredd och mått B= gånglängd, vid specifikation eller beställning. Andra installationsalternativ se broschyr Kåbe Original. Skötsel: Till skillnad från de flesta andra avtorkningsmattor behöver Kåbe-Mattan inte lyftas för att städa bort sand och grus. Ta ett enkelt grepp i stålvajern med Kåbe Mattlyftarkrok och vik upp ca 15 cm. Sedan är det bara att rulla ihop mattan så att sand och grus kan avlägsnas med dammsugare eller sopborste. Rulla långa mattor till hälften från båda ändar. Kåbe Originalmatta har två framsidor och bör vändas minst en gång per år, så att gummit slits lika på båda sidor, för maximal livslängd. Skötselsanvisningar finns på vår hemsida.

13 Kombination med Kåbe Original Grafit och Kåbe Original i naturaluminium KÅBE ORIGINAL GRAFIT - samma goda funktion med nya möjligheter! Kåbe Originalmatta med grått gummi som alternativ eller i kombination med Kåge Originalmatta med svart gummi. Den primära funktionen att stoppa smuts och fukt från att dras in på golven, är fortfarande lika god. Skillnaden är att det finns möjlighet till ett annat färgval eller enkel mönsterläggning när storleken på entrén tillåter det. Några enkla designidéer. Tag steget och gör entrén lite ljusare och roligare. Möjligheten finns... 6 års garanti Vi lämnar 6 års garanti på Kåbe Original Grafit. Villkoren är desamma som för Kåbe Original för övrigt.

14 KÅBE KOMBI BORST MULTIGUARD OCH BROXOFLEX

15 KÅBE KOMBI BORST Damklacksvänlig och slitstark rullbar skrapmatta av aluminium med svarta borstar. Borstarna kan ersättas eller kombineras med textil. Undersidan är försedd med gummilister för att hålla mattan still mot underlaget och dämpa stegljud. Lämplig både inom- och utomhus. Ett bra alternativ till Kåbe Originalmatta där trafik från tyngre vagnar ej kan undvikas. Teknik: Aluminiumprofiler: Som standard i naturanodiserat aluminium legering EN AW-6063-T6. Kan även fås i svart- eller gulanodiserat utförande. Sammanfogade av rostri wire Ø 2,3 mm. Borstlister: Bristle-fused strips, borsthår symmetriskt fördelade i täta grupper som smälts fast mot plastlist. Borstlisterna hålls på plats med ändstoppar i gummi. Skadade borstlister kan enkelt bytas ut. Kan fås i svart eller grått. Textil: Coral Classic eller Coral Brush Activ. Matthöjd: ca 24 mm. Mattstorlek: Måttbeställda max 2000 x 1500 (A x B) i ett stycke. Vid större ytor delas mattan i lämpligt stora delar. Vikt: ca 16 kg/m 2 Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 22R eller ovanpåliggande i Kåbe mattramp typ 2. Ange alltid mått A= bredd och mått B= gånglängd vid specifikation eller beställning. Skötsel Avlägsna uppsamlad smuts genom att rulla ihop mattan med jämna intervall. Vid större mattor rullas mattan till hälften från båda håll. Rotera gärna mattan ett halvt varv en gång per år för att fördela slitaget.

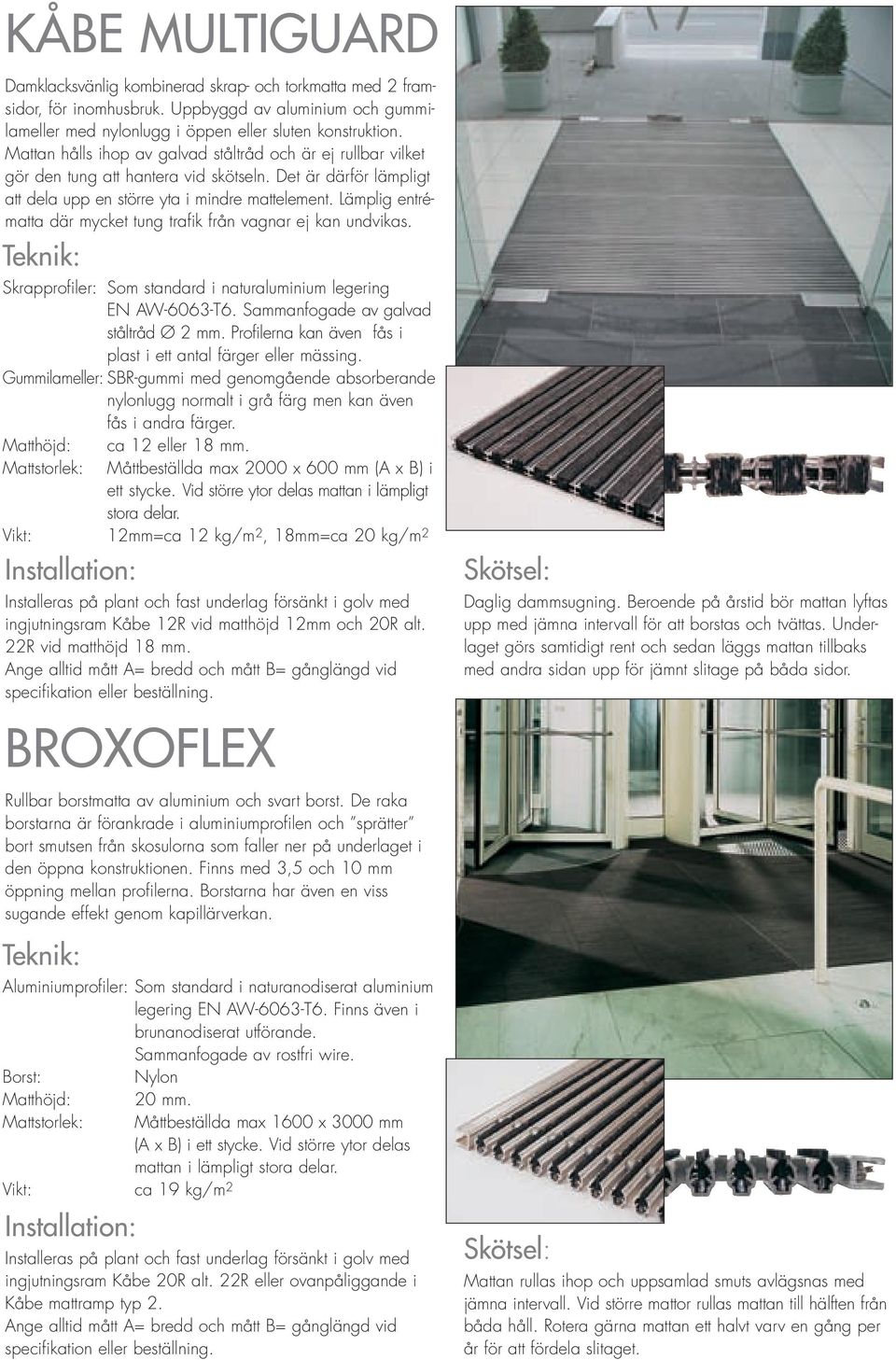

16 KÅBE MULTIGUARD Damklacksvänlig kombinerad skrap- och torkmatta med 2 framsidor, för inomhusbruk. Uppbyggd av aluminium och gummilameller med nylonlugg i öppen eller sluten konstruktion. Mattan hålls ihop av galvad ståltråd och är ej rullbar vilket gör den tung att hantera vid skötseln. Det är därför lämpligt att dela upp en större yta i mindre mattelement. Lämplig entrématta där mycket tung trafik från vagnar ej kan undvikas. Teknik: Skrapprofiler: Som standard i naturaluminium legering EN AW-6063-T6. Sammanfogade av galvad ståltråd Ø 2 mm. Profilerna kan även fås i plast i ett antal färger eller mässing. Gummilameller: SBR-gummi med genomgående absorberande nylonlugg normalt i grå färg men kan även fås i andra färger. Matthöjd: ca 12 eller 18 mm. Mattstorlek: Måttbeställda max 2000 x 600 mm (A x B) i ett stycke. Vid större ytor delas mattan i lämpligt stora delar. Vikt: 12mm=ca 12 kg/m 2, 18mm=ca 20 kg/m 2 Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 12R vid matthöjd 12mm och 20R alt. 22R vid matthöjd 18 mm. Ange alltid mått A= bredd och mått B= gånglängd vid specifikation eller beställning. BROXOFLEX Rullbar borstmatta av aluminium och svart borst. De raka borstarna är förankrade i aluminiumprofilen och sprätter bort smutsen från skosulorna som faller ner på underlaget i den öppna konstruktionen. Finns med 3,5 och 10 mm öppning mellan profilerna. Borstarna har även en viss sugande effekt genom kapillärverkan. Teknik: Aluminiumprofiler: Som standard i naturanodiserat aluminium legering EN AW-6063-T6. Finns även i brunanodiserat utförande. Sammanfogade av rostfri wire. Borst: Nylon Matthöjd: 20 mm. Mattstorlek: Måttbeställda max 1600 x 3000 mm (A x B) i ett stycke. Vid större ytor delas mattan i lämpligt stora delar. Vikt: ca 19 kg/m 2 Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 20R alt. 22R eller ovanpåliggande i Kåbe mattramp typ 2. Ange alltid mått A= bredd och mått B= gånglängd vid specifikation eller beställning. Skötsel: Daglig dammsugning. Beroende på årstid bör mattan lyftas upp med jämna intervall för att borstas och tvättas. Underlaget görs samtidigt rent och sedan läggs mattan tillbaks med andra sidan upp för jämnt slitage på båda sidor. Skötsel: Mattan rullas ihop och uppsamlad smuts avlägsnas med jämna intervall. Vid större mattor rullas mattan till hälften från båda håll. Rotera gärna mattan ett halvt varv en gång per år för att fördela slitaget.

17 KÅBE COROTEC

18 KÅBE COROTEC22 Det robusta entrémattsystemet 2 Entrémattsystemet Kåbe CoroTec22 klarar stora påfrestningar. Det lämpar sig speciellt bra för avtorkningszoner där hjulburen tung trafik kan förekomma t.ex. stormarknader och flygplatser. Kåbe CoroTec22 är handikappanpassad och klacksäker. Kåbe CoroTec22 tät, textillist Kåbe CoroTec22 tät, gummilist TÄT KONSTRUKTION Entrémattsystemet Kåbe CoroTec22 är uppbyggt av aluminiumprofiler med integrerad gångjärnskoppling i profilernas fulla längd. Stora krafter från små hjul som skulle kunna demolera en enskild profil fördelas i stället via den direkta profilförbindningen till de intilliggande profilerna Kåbe CoroTec22 tät, borstlist Klarar stora belastningar, upp till 75 kg/cm 2. Kåbe CoroTec22 tät, skrapborst Modulsystemet Skrapborst Begynnelseprofil Gummilist Borstlist Textillist Borstprofil Öppen profil Distansprofil Kåbe CoroTec22 öppen, textillist Kåbe CoroTec22 öppen, gummilist Kåbe CoroTec22 öppen, borstlist Kåbe CoroTec22 öppen, skrapborst Listprofil Ändprofil ÖPPEN KONSTRUKTION Entrémattsystemet Kåbe CoroTec22 finns också i öppen konstruktion. Systemet är lämpligt för t.ex. installationer i varuhus med varmluftsridåer. De avlånga hålen i aluminiumprofilen gör att luften kan cirkulera och smutsen kan falla igenom. Teknik Kåbe CoroTec22 entrémattor tillverkas måttbeställda. Profilhöjd 17 mm och totalhöjd 22 mm. Vid större ytor delas mattan i lämpligt stora delar med hänsyn till hanterlighet och vikt. Delningen bör i första hand ske i gångriktningen då skarvarna på grund av den speciella gångjärnskopplingen hos CoroTec22 inte är synlig. Ytterligare en fördel med gångjärnskopplingen är möjligheten att kunna skräddarsy mattorna helt enligt önskemål. Installation Kåbe CoroTec22 entrémattor installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 20 alternativt 22R eller ovanpåliggande i Kåbe mattramp typ 2. Fribärande installation av den öppna typen av matta är möjlig med hjälp av Kåbe Avloppsgaller, läs mer i separat broschyr. Ange alltid mått A=bredd och mått B=gånglängd vid specifikation eller beställning. Kåbe CoroTec22 kan levereras med textillist för inomhusbruk och skrapborstar, borstlister eller gummilister för inom- eller utomhusbruk. Alternativen kan också kombineras. Kort Översikt - sluten eller öppen konstruktion - försänkt eller ovanpåliggande installation - olika funktioner - kombinationsmöjligheter - tål stora belastningar - lättstädad - oregelbundna former - väderbeständig - rullbar Färger Aluminium: Naturaluminium Gummilist: Svart Borstlist: Svart eller grå Textillist: Röd, ljusgrön, guld, mörkblå, ljusblå, ljusgrå, mörkgrå Skrapborst: svart eller grå

19 Skötsel TÄT KONSTRUKTION Kåbe CoroTec22 i tät konstruktion förhindrar möjligheten att smuts kryper in under mattan vilket skulle kunna få den att lyftas upp ur försänkningen. Därför behöver mattan inte rullas upp vid varje rengöringstillfälle. Lös smuts bör avlägsnas dagligen med dammsugare. Beroende på årstid bör mattan lyftas upp för att borstas av och då och då tvättas. Rotera gärna mattan ett halvt varv en gång per år för att fördela slitaget. ÖPPEN KONSTRUKTION Avlägsna uppsamlad smuts genom att rulla ihop mattan med jämna intervall. Vid större mattor rullas mattan till hälften från båda håll. Rengör även mattans ovansida då och då för att få bort eventuell smuts som fastnat. Rotera gärna mattan ett halvt varv en gång per år för att fördela slitaget. Kort översikt - sluten konstruktion - försänkt eller ovanpåliggande installation - olika funktioner - kombinationsmöjligheter - tål stora belastningar - lättstädad - oregelbundna former - väderleksbeständig - rullbar Färger Aluminium: Naturaluminium Gummilist: Svart Borstlist: Svart eller grå Textillist: Röd, ljusgrön, guld, mörkblå, ljusblå, ljusgrå, mörkgrå KÅBE COROTEC10 Det låga entrèmattsystemet Den stora fördelen med Kåbe CoroTec10 är den låga bygghöjden. Profilhöjden är endast 8 mm och totalhöjden 10 mm, vilket ger goda möjligheter till låga installationer. Kåbe CoroTec10 installeras försänkt i golvet eller ovanpåliggande med sluttande avslutningsprofiler. En ovärderlig fördel t.ex. vid renoveringar där det inte är möjligt att göra en försänkning i golvet eller vid utbyte av mattor i befintligt låga försänkningar. Konstruktion Kåbe CoroTec10 kan levereras med textillist eller borstlist för inomhusbruk eller gummilister för inom- eller utomhusbruk. Kåbe CoroTec10 tål stora belastningar, men på grund av det tunnare materialet i aluminiumprofilerna når den inte upp till Kåbe CoroTec22 s prestanda. För mer information se Kåbe CoroTec22. Teknik Profilhöjd 8 mm och totalhöjd 10 mm. Övrig information se Kåbe CoroTec22. Installation Kåbe CoroTec10 entrémattor installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 12R eller ovanpåliggande med påmonterade sluttande avslutningsprofiler. Ange alltid mått A=bredd och mått B=gånglängd vid specifikation eller beställning. Skötsel Se Kåbe CoroTec22 Kåbe CoroTec10 tät, textillist 8 8 Kåbe CoroTec10 tät, gummilist Kåbe CoroTec10 tät, borstlist

20 KÅBE GUMMI- MATTOR

21 KÅBEX SENIOR OCH JUNIOR Helgjuten vågräfflad naturgummimatta med glidsäker baksida. Finns i svart och grått. Mattan bör användas i mindre format då den är skötselintensiv och har en relativt hög vikt. Det är viktigt att underlaget är torrt innan mattan läggs tillbaks efter rengöring annars finns risken att fukt samlas under mattan vilket kan leda till fuktskador. Teknik: Gummi: Matthöjd: Mattstorlek: Naturgummi. Svart eller grå. Senior: ca 20 mm, Junior: ca 10 mm, Senior: Måttbeställda skurna ur rullar 5000 x 600, 800, 1000 eller 1200 mm. Lagerhållna standardstorlekar passande till lagerhållen ram Kåbe 22RS finns. Junior: Måttbeställda skurna ur rulle 1200 x 7000 mm. För båda typerna gäller att mattan delas i lämpligt stora delar vid större ytor. Vikt: Senior: ca 13 kg/m 2. Junior: ca 8 kg/m 2. Skötsel: Lyft mattan och skaka av den med jämna intervall. Se till att underlaget och mattans baksida är absolut torr innan mattan läggs tillbaks för att undvika fuktskador. Installation: Båda typerna installeras på plant och fast underlag. Senior: försänkt i golv med ingjutningsram Kåbe 20R, 22R eller ovanpå golv i Kåbe mattramp typ 2. Junior: försänkt i golv med ingjutningsram Kåbe 12R. Ange alltid mått A= bredd och mått B= gånglängd vid specifikation eller beställning. KÅBEX RIBBMATTA Helgjuten rakräfflad naturgummimatta i svart eller grått. Slitstark entrématta med mycket begränsad avtorkningsförmåga. Fungerar utmärkt som sparkskydd på dörrar och andra ytor som kan utsättas för åverkan. Lämplig som heltäckande matta där golvslitaget är stort. Teknik: Gummi: Naturgummi. Svart eller grå. Matthöjd: ca 12 mm. Mattstorlek: Måttbeställda skurna ur rulle 5000x1200 mm (grå) eller 3000x1800 alt x 1200 mm (svart). Vid större ytor delas mattan i lämpligt stora delar. Vikt: ca 13 kg/m 2 Skötsel: Lyft mattan och skaka av den med jämna intervall. Se till att underlaget och mattans baksida är absolut torr innan mattan läggs tillbaks för att undvika fuktskador. Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 12R. Ange alltid mått A=bredd och mått B=gånglängd vid specifikation eller beställning.

22 KÅBEX RINGGUMMIMATTA Helgjuten dränerande naturgummimatta. Baksida med nabbar för att underlätta vattenavrinning. Lämplig som arbetsplatsmatta då den enkelt kan spolas ren utan att lyftas. Ett alternativ där trafik från tunga vagnar ej går att undvika men på bekostnad av avskrapningseffekten. För ökad avskrapningseffekt kan mattan kompletteras med borstar. Teknik: Gummi: Svart naturgummi. Borstar: Nylonborstar i svart, grå, röd, blå, grön, brun eller gul färg. Matthöjd: ca 23 mm. Med borstar: ca 25 mm. Mattstorlek: Måttbeställda skurna ur lagehållen standardstorlek ca 1000x1500 mm. Vikt: ca 12 kg/m 2 Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 25R eller ovanpåliggande i Kåbe mattramp typ 2. Vid stora mattytor kan clips för att koppla ihop mattorna behövas. Mått AxB behöver ej anges vid specifikation eller beställning då mattan fungerar likadant i båda riktningar. Två entrémattssystem av byggbara moduler med likartad funktion. Mattorna har en öppen konstruktion med dränerande baksida för vattenavrinning och kan kombineras i olika färger och mönster. Levereras ihopmonterade eller i lösa moduler efter önskemål. Skötsel: Vik ihop eller lyft upp mattan och avlägsna uppsamlad smuts med jämna intervall. JAGUARMATTAN OCH LEJONMATTAN Teknik: Gummi: Jaguar: Nitrilgummi/EPDM. Lejon: TPE (termoplastisk elastomer) gummi/ plastlegering. Matthöjd: Jaguar: 12, 16 eller 20 mm. Lejon: 9, 12, 16, 20 eller 25 mm. Mattstorlek: Måttbeställda ihopmonterade eller i lösa moduler. Modulstorlek Jaguar: 100x400 mm Modulstorlek Lejon: 50x400 mm. Vikt: 4,5-11,5 kg beroende på höjd. Installation: Installeras på plant och fast underlag. Höjd 12 mm försänkt i golv med ingjutningsram Kåbe 12R. Höjd 20 mm försänkt i golv med ingjutningsram Kåbe 20R alt. 22R eller ovanpåliggande i Kåbe Mattramp typ 2. Höjd 25 mm försänkt i golv med Kåbe ingjutningsram 25R. Skötsel: Rulla ihop mattan och avlägsna uppsamlad smuts med jämna intervall. Vid större mattor rulla till hälften från båda håll.

23 KÅBE PLAST- MATTOR

24 ASTRO TURF Den klassiska gräsmattan som med sina spänstiga strån sprätter bort smutsen från skorna och samlas i mattan. En inom-- husmatta för de lite mindre frekventerade entreérna. Då mattan är hög med låg vikt bör den vara försänkt i golv eller placerad i en Kåbe mattramp typ 2 för att undvika snubbelrisk, att den halkar omkring och att hörnen reser sig. Teknik: Strån: Polyethylen. Baksida: Armerad EVA-plast. Matthöjd: ca 20 mm. Mattstorlek: Måttbeställda skurna ur rulle 900 x mm. Färg: Grön, brun eller silvergrå. Vikt: ca 3 kg/m 2 Skötsel: Skaka mattan med regelbundna intervall. Se till att underlaget och mattans baksida är absolut torr innan mattan läggs tillbaks för att undvika fuktskador. Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 20R alt. 22R eller ovanpåliggande i Kåbe mattramp typ 2. Mått A x B behöver ej anges vid specifikation eller beställning då mattan fungerar likadant i båda riktningar. KÅBE APM Arbetsplatsmatta som förbättrar arbetsmiljön där man går och står mycket. Mattans konstruktion med slityta och slutna celler motverkar muskelspänningar i ryggar och ben. Mattan är halksäker, lätt att rengöra och flytta. Ligger stadigt, isolerar mot värme och kyla och dämpar buller. Mattan är resistent mot oljor och kemikalier. Teknik: Material: Plast Matthöjd: ca 9mm. Mattstorlek: Måttbeställda skurna ur rulle ca 910 x mm eller1220 x 18300mm. Färg: Grå Vikt: ca 4 kg/m 2 Skötsel: Ingen speciell. Dammsug, skaka eller spola av efter behov. Installation: Löst liggande ovanpå golv. Mått A x B behöver ej anges vid specifikation eller beställning då mattan fungerar likadant i båda riktningar.

25 NOMAD TERRA 8100/ 6050 Öglevinylmattor i öppen konstruktion för vattendränage eller med skummad vinylbaksida för att skydda golven. En serie mattor med hoprullade öglor för att fånga upp smutsen från skosulorna och gömma den i mattan. Nomad Terrra 8100 för utomhusbruk och 6050 för inomhusbruk. Teknik: Öglor: Vinyl Baksida: Terra 6050 skummad vinyl Matthöjd: Terra 8100 ca 16 mm, Terra 6050 ca 9 mm. Mattstorlek: Måttbeställda skurna ur rulle 900 x 6000 mm eller 1200 x 6000 mm i skiffergrått och kastanjebrunt. Övriga färger säljs i helrulle. Standardstorlekar 900 x 1500 mm och 1200 x 1800 mm med pressade kanter. Terra x 1500 mm i skiffergrått lagehålls. Färger: Ebenholtssvart, skiffergrå, grafitgrå, kastanjebrun, rödbrun, silvergrå, blågrå, marinblå, skogsgrön, oxidröd. Vikt: Terra 8100 ca 5kg/m 2 Terra 6050 ca 3 kg/m 2. Installation: Installeras på plant och fast underlag. Terra 8100 försänkt eller ovanpåliggande. Terra 6050 ovanpåligggande. Mått A x B behöver ej anges vid specifikation eller beställning då mattan fungerar likadant i båda riktningar. Skötsel: Dagligt underhåll med dammsugare och veckovis underhåll med vatten och vanligt rengöringsmedel. KÅBE LOOPER Extremt slitstark och lättstädad entrématta med 2- färgade vinylöglor, för inomhusbruk. Läggs löst uppe på golvet. Bra val för den grövre avskrapningen där entrémattan blivit bortglömd vid byggnationen och mattan måste vara låg pga. t ex inåtgående dörrar. Teknik: Öglor: Plast med polyesterkärna. Brun/beige färg. Bärare: Polyester Baksida: Plast. Svart färg Matthöjd: ca 10 mm. Mattstorlek: Måttbeställda skurna ur rulle med kant på båda långsidor 910 x mm eller 1220 x mm. Standardstorlek med kant runt om 910 x 1520 mm eller 1220 x 2440 mm. Vikt: ca 4 kg/m 2 Installation: Löst liggande ovanpå golv. Ange alltid mått A = bredd och mått B = gångriktning vid specifikation eller beställning. Skötsel: Daglig dammsugning. Skaka mattan med jämna intervall. Uppsamlad smuts lossar lätt från mattan pga. sin öppna ytstruktur. Skölj mattan med varmt vatten för att fräscha upp den efter behov.

26 KÅBE CORAL

27 FRÅN PRAKTISK OCH FUNKTIONELL... Antal steg för att stoppa 90% av smutsen Gata (standard) smuts Strand sand Extrem lera Vi går in och vidare... Varje dag går miljoner människor in i byggnader. Ständigt på väg......till ATTRAKTIV OCH SPECIELL Hur många tänker överhuvudtaget på att det finns en torkmatta när de går in? Förmodligen nästan ingen. Hur många tänker på att det finns en torkmatta där för att stoppa gatans onda smuts från att förstöra golvbeläggningen? Förmodligen nästan ingen. Hur många tycker att den reception eller korridor de passerar varje dag ser ganska trist och tråkig ut med sina nötta och slitna golv? Förmodligen nästan alla! 2 - ett viktigt steg för att skydda golv och mattor. - för att förbättra och försköna den dagliga miljön Beställ aktuell färgkollektion på tel eller se den på

28 Nästan ingen som går in i en offentlig entré torkar medvetet av sig smutsen från sina skor. Därför är det viktigt med en rätt utformad avtorkningszon i en offentlig entré för att skydda golven. Avtorkningszonen bör bestå av minst 2 steg. En skrapmatta, Kåbe Originalmatta, för den grövre smutsen och en textil absorptionsmatta,, för den finare smutsen och fukten som finns kvar när man passerat skrapmattan. Finns möjligheten bör man också ha ett skrapgaller utanför entrén som ger möjlighet till att stampa av sig snö och slask vintertid. Vi går in - praktisk och funktionell ETT VIKTIGT STEG I AVTORKNINGSZONEN Ordentlig längd på och rätt styrning av trafikflödet över avtorkningszonerna är också viktigt att tänka på för att uppnå optimal avtorkningsfunktion samt reducera risken för halkolyckor, då torra skosulor är säkrare än blöta. Alla mattor i en offentlig entré belastas hårt av smuts och fukt. Välj en praktisk och funktionell melerad mörk som döljer smuts och fläckar det lönar sig på sikt. - för det sista viktiga steget i avtorkningszonen. Löslagd eller hellimmad. Beställ aktuell färgkollektion på tel eller se den på 3

29 Teknik Tillverkningsmetod: Tuftning, 5/32 skuren lugg Mönster/färg: Flerfärgat melerad eller enfärgad, 25 alternativ. Begär färgkollektion! Luggmaterial: 100% Polyamid Grundstomme: Fiberduk i polyester Baksida: Löslagd, Everfort Vinyl Hellimmad, FR-Latex (brandhämmande) Höjd: ca 9 mm Sortiment: Rullar med Everfort Vinyl baksida. Bredd 105, 155 och 205 cm inkl. kant ca 2,5 cm på varje sida. Längd ca 27,5 m. Standardmattor med Everfort Vinyl baksida 90 x 155 cm, 135 x 205 cm och 205 x 300 cm inkl. kant ca 2,5 cm på alla sidor. Rullar med FR-Latex baksida. Bredd 185 cm. Längd ca 27,5 m utan kanter. Avsedd enbart för hellimning. Mer detaljerad teknisk specifikation skickas på begäran. Installation Löslagd: Hellimmad: Skötsel Regelbunden rengöring: Standardmattor och gångmattor på lämpligt plant, hårt och torrt underlag. Utförliga läggningsrekommendationer skickas på begäran. Dammsugning med kraftig dammsugare gärna med roterande borstar. Periodisk rengöring: Spray eller torrmetod. Utförliga skötselråd skickas på begäran. Vi går in - praktisk och funktionell 5 års garanti: Tillverkaren av lämnar 5 års garanti vad gäller slitage och funktion förutsatt att mattorna har installerats och underhållits enligt tillverkarens rekommendationer. GUARANTEE Beställ aktuell färgkollektion på tel eller se den på 4

30 Och vidare - attraktiv och speciell En del av inredningen Problem med stegljud? Hala golv? Hårda golv? Trista golv? En gångmatta i ett trapphus eller en korridor reducerar ett eller flera av dessa bekymmer och blir samtidigt en naturlig del av inredningen. - för att förbättra och försköna den dagliga miljön. Löslagd eller hellimmad Beställ aktuell färgkollektion på tel eller se den på 5

31 Och vidare - attraktiv och speciell Beställ aktuell färgkollektion på tel eller se den på 6

32 Teknik Tillverkningsmetod: Tuftning, 5/32 skuren lugg Mönster/färg: Flerfärgat melerad 18 alternativ. Begär färgkollektion! Luggmaterial: 100% Polyamid Grundstomme: Fiberduk i polyester Baksida: Löslagd, Everfort Vinyl Hellimmad, FR-Latex (brandhämmande) Höjd: ca 9 mm Sortiment: Rullar med Everfort Vinyl baksida. Bredd 105, 155 och 205 cm inkl. kant ca 2,5 cm på varje sida. Längd ca 27,5 m. Standardmattor med Everfort Vinyl baksida 90 x 155 cm och 135 x 205 cm inkl. kant ca 2,5 cm på alla sidor. Rullar med FR-Latex baksida. Bredd 185 cm. Längd ca 27,5 m utan kanter. Avsedd enbart för hellimning. Mer detaljerad teknisk specifikation skickas på begäran. Installation Löslagd: Standardmattor och gångmattor på lämpligt plant, hårt och torrt underlag Hellimmad: Utförliga läggningsrekommendationer skickas på begäran. Skötsel Regelbunden rengöring: Och vidare - attraktiv och speciell Dammsugning med kraftig dammsugare gärna med roterande borstar. Periodisk rengöring: Spray eller torrmetod. Utförliga skötselråd skickas på begäran. 5 års garanti: Tillverkaren av lämnar 5 års garanti vad gäller slitage och funktion förutsatt att mattan har installerats och underhållits enligt tillverkarens rekommendationer. GUARANTEE Beställ aktuell färgkollektion på tel eller se den på 7

33 KÅBE KOKOSPLYSCHMATTA Kokosmatta med vertikalt stående fibrer av högsta kvalité. En matta som bevisat har en mycket bra avtorkningseffekt vid vanligt gångbeteende. Med tiden försämras dock effekten då mattan fylls med smuts och näst intill blir omöjlig att rengöra. Mattan är relativt billig och kan man med 2-3 års intervall bytas ut till en ny matta för att bibehålla avtorkningseffekten. Mattan kan också med fördel användas som absorptionsmatta i ett andra steg efter en ordentlig skrapmatta. Ett snyggt alternativ i kombination med tex. Kåbe Ekomatta. Teknik: Luggmaterial: 100% kokosfiber rakt skuren Baksida: vinyl. Matthöjd: naturfärgad ca 20 mm, röd och svart ca 18 mm. Mattstorlek: Måttbeställd skurna ur rulle ca 2000 x mm. Vid större ytor delas mattan i lämpligt stora delar. Lagerhållna standardstorlekar, passande till lagerförda ingjutningsramar Kåbe 22RS finns. Färg: Ljus naturfärg, röd eller svart. Vikt: ca 7kg/m 2 Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 20R alt. 22R eller löst ovanpåliggande i Kåbe mattramp typ 2. Den polyetenbelagda baksidan gör att mattan är glidsäker och är därmed mycket lämplig att lägga uppe på golv om utrymmet för övrigt tillåter det med hänsyn till höjden. Mått AxB behöver ej anges vid specifikation eller beställning då mattan fungerar likadant i båda riktningar. Skötsel: Ta ut mattan och skaka/piska med jämna intervall. Den smuts som samlats i mattan är svår att få bort vilket gör att den blir tungarbetad ur städsynpunkt. När mattan är ny släpper den överskottslugg från tillverkningen så det dammar fibrer på omgivande ytor. Detta försvinner när mattan blötts ner ett par gånger. Se till att underlaget och mattans baksida är absolut torr innan mattan läggs tillbaks för att undvika fuktskador.

34 KÅBE SKRAP- GALLER

35 SKF huvudentré, Göteborg. Kåbex specialgaller med räfflade gummilister för ökad smutsavskrapning och bättre halkskydd.

36 KÅBEX SPECIALGALLER Damklackssäkert fribärande skrapgaller i varmförzinkat stål. Ett skrapgaller för utvändigt bruk som tål både väder och vind. Passar i alla entreér där man vill ha en nästintill självskötande uppsamlingsfunktion av smutsen i en djupare försänkning.ett bra komplement till en Kåbe Originalmatta speciellt under vinterhalvåret. Då är människorna som går in i en byggnad mer medvetna om slask och modd vilket i vissa fall gör att de stampar av sig den värsta smutsen redan på skrapgallret. Gallret tillverkas som standard i 25 mm höjd men kan levereras i höjd mm i 5 mm intervall och även förses med justerbara stödben i höjdled mm från mark till överkant galler. KÅBEX SPECIALGALLER med räfflad gummilist Effektivare och bättre halkskydd också Kåbex Specialgaller finns också i utförande med skrap- och halkskyddslister av räfflat gummi för ökad smutsavskrapning och bättre halkskydd. Installation: Alternativ 1:Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 25R eller ovanpåliggande i Kåbe mattramp typ 2. Alternativ 2: Installeras fribärande över djupare försänkning med ingjutningsram Kåbe 25R. Ange alltid mått A=bredd och mått B=gånglängd vid specifikation eller beställning. Kåbex Specialgaller. Skötsel Lyft upp gallret och avlägsna smutsen efter behov. Gallret kräver ingen skötsel. Teknik: Maskvidd: Spännvidd: Kåbex Specialgaller med räfflade gummilister för ökad smutsavskrapning och bättre halkskydd. 57 x 5 mm (fri öppning). max 800 mm i B-riktningen (höjd 25 mm). OBS! Gäller normal gångtrafik. Ska entrén användas för andra syften t.ex. palltransport, vänligen kontakta oss för rätt dimensionering av skrapgallret. Gallerstorlek: Måttbeställda max 1480 x 1000 mm (A x B) i ett stycke. Vid större ytor delas gallren i lämpligt stora delar. Lagerförda standardmått höjd 25 mm finns passande till lagerförda ingjutningsramar Kåbe 25 RS. Det kan vara lämpligt att försöka kombinera ihop ett antal lagerförda standardgaller vid större ytor för snabbare leverans. Gallerhöjd: mm i 5mm intervall. Fri area: 43% Bärstål: Som standard plattstång 25x3 mm i B-riktningen. Rundstång: 4 mm. Ytbehandling: Varmförzinkat enl. SS-EN ISO Vikt: ca. 22 kg/m 2 i standardutförande ca. 24 kg/m 2 i utförande med räfflas gummilist (höjd 25 mm)

37 Kåbex Specialgaller med räfflad gummilist, NK Regeringsgatan / Kungsgatan Stockholm Kåbex Specialgaller Kåbex Specialgaller med räfflad gummilist Kåbex Specialgaller med räfflad gummilist Kåbex Specialgaller med räfflad gummilist

38 Rutgaller med justerbara ben. KÅBEX RUTGALLER Skrapgaller i varmförzinkat stål med plattstänger i båda riktningarna. Gallret tillverkas i damklacksvänlig maskvidd och har mycket god genomsläpplighet av smutsen. Det monteras på samma sätt som Kåbex Specialgaller. Gallret kan förses med justerbara ben för entréer med höjdskillnad. Det fungerar då som kombinerat skrapgaller och trappsteg för ta bort alltför stora höjdskillnader mellan mark och entré. KÅBEX SM-GALLER Entrégaller av sträckmetall för den lite mindre entrén där man har krav på god skrapförmåga och stor genomsläpplighet. Ett galler som ska användas i entreér där folk med t ex leriga stövlar går in och verkligen utför torkrörelser medvetet. Gallret är ej fribärande och ska placeras på plant och fast underlag. Teknik: Maskvidd: 35 x 15 mm (fri öppning) Gallerstorlek: Måttbeställda max 1000 x 800 mm (A x B) i ett stycke. Lagerförda standardstorlekar finns passande till lagerförda ingjutningsramar Kåbe 25RS. Gallerhöjd: 25 mm Fri area: 60 % Bärstål: Plattstång 25x2 i B-riktningen Kantstål: Plattstång 25x2 Ytbehandling: Varmförzinkat enl. SS-EN ISO Vikt: ca. 16 kg/m 2 Teknik: Maskvidd: 31 x 9 mm (fri öppning). Spännvidd: max 1000 mm i B-riktningen (höjd 25 mm). Gallerstorlek: Måttbeställda max 2000 x 1500 mm (A x B) i ett stycke. Lagerförda standardstorlekar finns passande till ingjutningsramar 25R. Gallerhöjd: 20, 25, 30 och 40 mm Justerbarhetshöjd: mm eller mm från mark till överkant galler. Fri area: 69% Bärstål: Plattstång 2 mm i B-riktningen Tvärstål: Plattstång 10 x 2 i A-riktningen Kantstål: Plattstång 2 mm Ytbehandling: Varmförzinkat enl. SS-EN ISO Vikt: ca. 28 kg/m 2 (höjd 25 mm) Installation: Se specialgaller. Skötsel: Lyft upp gallret och avlägsna smutsen efter behov. Gallret kräver ingen skötsel. Installation: Installeras på plant och fast underlag försänkt i golv med ingjutningsram Kåbe 25R. Skötsel: Lyft upp gallret och avlägsna smutsen efter behov. Gallret kräver ingen skötsel.

39 KÅBE INGJUTNINGS- RAMAR

40 KÅBE INGJUTNINGSRAMAR -färdiga från fabrik Kåbe 12R*. För mattor höjd mm. Profil 26 x 16 x 4 mm Kåbe 20R*. För mattor och galler höjd mm. Profil 31 x 25 x 4 mm Kåbe 22R*. För mattor och galler höjd mm. Profil 25 x 25 x 3 mm Kåbe 25R*. För mattor och galler höjd 25mm. Profil 25 x 31 x 4 mm Kåbe ingjutningsramar tillverkas av naturaluminium i en speciallegering som är betongresistent. Ingjutningsramarna förses som standard med vridbara kramlor längd 100 mm som är nitade mot den undre flänsen. Kramlorna kan på detta sätt vridas i önskad riktning i samband med ingjutningen. Ingjutningsramarna förses efter behov med stag med den ena flänsen neråt som transportsäkring och som mothåll för att undvika att ramen slår sig vid ingjutning. Vid ramar som har stort A-mått (bredd) där det ska ligga en två- eller flerdelad matta kan staget samtidigt användas som skiljevägg sk. mellanstag med ena flänsen uppåt för att undvika att mattorna glider in i varandra. Vid större ingjutningsramar behöver man dela upp ramen i flera delar pga. transport och hanterlighet. Detta görs vanligtvis efter en av de två modeller som redovisas nedan. Alternativt kan Kåbe ingjutningsram för ihopmontering på plats användas, se nästa sida. Oregelbundna ramar tillverkas som regel alltid färdiga från fabrik. Ingjutningsramar kan även fås i guld- eller svartanodiserat utförande. Teknik: Aluminium: Naturaluminium legering EN AW 6063-T6 Nit: Naturaluminium EC Grade (GA 5051) Kramlor: Naturaluminium legering 6010 EN 1050 halvhård Ramstorlek: Måttbeställda i vilken form/storlek som helst. Lagerförda standardstorlekar 22RS och 25 RS finns. Installation: Vrid kramlorna åt önskat håll före ingjutningen. Överkant betong skall vara i nivå med överkanten på ramen. Golvet i försänkningen skall vara i nivå med överkant underflänsen. *För lagerhållna storlekar är markeringen RS. Ram med stag som har flänsen neråt vid ingjutningen. Ram med stag som har flänsen uppåt, sk mellanstag. Exempel på hur större ramar kan levereras. Skötsel Kåbe ingjutningsramar kräver ingen speciell skötsel.

41 KÅBE INGJUTNINGSRAMAR -för hopmontering på plats Kåbe ingjutningsramar tillverkas av korrosionsbeständig, härdad aluminiumlegering. De levereras i önskade längder med gerade hörn och särtts enkelt ihop på plats. Detta ger låga fraktkostnader och snabba leveranser. Tack vare den speciella legeringen är Kåberamarna rostfria och resistenta mot betong. Ingen behandling erfordras före ingjutningen. Kåbe ramarna är mycket lätthanterliga tack vare sin låga vikt Vi levererar även ingjutningsramar i varmförzinkat stål, rostfritt syrafast stål och mässing. Kontakta oss för mer information. Kåbe 20R. För mattor och galler höjd mm. Kåbe 25R. För mattor och galler höjd 25mm. Teknik: Aluminium: Naturaluminium legering EN AW 6063-T6 Hörnbeslag: Naturaluminium legering EN AW 6063-T6 Kramlor: Naturaluminium legering EN AW 6063-T6 Ramstorlek: Måttbeställda i vilken storlek som helst. OBS! Endast vinkelräta hörn. Installation: 2 kramlor per löpmeter profil träs in i spåren och profilerna klickas ihop i hörnen med hörnbeslagen. Använd en gummiklubba om det går lite trögt. Kryssmät ramen för att kontrollera att hörnen är vinkelräta. Vid större ramar kan mothåll av tex. träreglar behöva sågas till på plats för att undvika att ramen får timglasform vilket kan innebära att mattan inte går ner i ramen. Skötsel Kåbe ingjutningsramar kräver ingen speciell skötsel. Vid Beställning Ange ramtyp samt helst utvändiga mått. Om måtten avser ursparing, matta eller galler, måste detta särskilt anges. OBS! Överlåt ansvaret för måttpassningen på tillverkaren genom att beställa ram, matta och/eller galler samtidigt. Meddela måtten i ordning A x B (A= bredd vänster till höger, B= gångriktning framkant till bakkant).

42 Kåbe mattramp typ 1 kan endast monteras i fram och/eller bakkant på Kåbe Originalmatta. Rampen levereras monterad på mattan från fabrik. KÅBE MATTRAMPER Kåbe mattramp typ 1 eller 2 används för ovanpåliggande mattor eller skrapgaller. I första hand i entreér där man vill förbättra sin avtorkningsfunktion men ej har möjlighet att göra en försänkning i golvet av praktiska eller ekonomiska orsaker. Ramperna är till för att undvika snubbelrisk och skydda mattans kanter. Kåbe mattramp typ 2 läggs direkt på golvet och kan göras 1, 2, 3 eller 4-sidig beroende på förutsättningarna. Rampen är försedd med gummilister på undersidan så att den ligger stadigt och smuts och vatten hålls kvar. Infästning av rampen mot golv kan göras om det är möjligt. I Kåbe mattramp typ 2 kan vilken matta eller galler, med höjd mm, som helst placeras. Rampen levereras i lösa delar från fabrik och monteras enkelt ihop på plats. Teknik: Aluminium: Naturaluminium legering EN AW 6063-T6 Hörnbeslag till Kåbe mattramp typ 2: rostfri plåt SS 2343 Vikt: Mattramp typ 1 0,48 kg/m. Mattramp typ 2 0,61 kg/m Rampstorlek: Måttebställda max profillängd i ett stycke 5000 mm Ytbehandling: Natur-, guld- eller svartanodiserat Installation: Kåbe mattramp typ 1 levereras påmonterad på matta från fabrik och kräver ingen installation. Kåbe mattramp typ 2 levereras i måttbeställda lösa längder med hörnen gerade i 45 graders vinkel (vid rektangulär matta) och hörnbeslagen lösa. Knacka in hörnjärnen med gummiklubba i ändarna på två lika långa ramper. Anslut de båda andra ramperna mot en av de två lika långa ramperna och knacka ihop med gummiklubban. Avsluta med att knacka dit den sista rampen. Kontakta oss så skickar vi en monteringsanvisning vid behov. 20 Skötsel: 47 Kåbe mattramper kräver ingen speciell skötsel.
