1 Elektronik 2018 EITA35 Föreläsning 2 Serie och parallellkopplingar Ström/Spännigsgrening Vardagselektronik skyddsjord och jordfelsbrytare. Hambely:

2 Elektroniska miniprov - öppna Första provet denna veckan Länk finns på kurshemsidan! Hitta hemsidan : Googla kurskoden: eita35 Direktlänk: 2

3 Måndagens föreläsning Ohms lag: + v a - v a = ir Elektrisk effekt: i p = vi KCL: i 4 i 1 i 2 i 3 n k=1 i k = 0 KVL: + V V V 3 - k=1 3 n v k = 0

4 KCL & Ohms lag V A Vad är potentialen i nod V A? R=1W V s =1V R=1W A) 0V B) 1V C) 0.5 V D) Obestämd E)??? A B C D E 0 4

5 Dagens föreläsning Styrda källor Seriekoppling av resistanser Resistornätverk Parallellkoppling av resistanser Spänningsdelning. Strömgrening 5

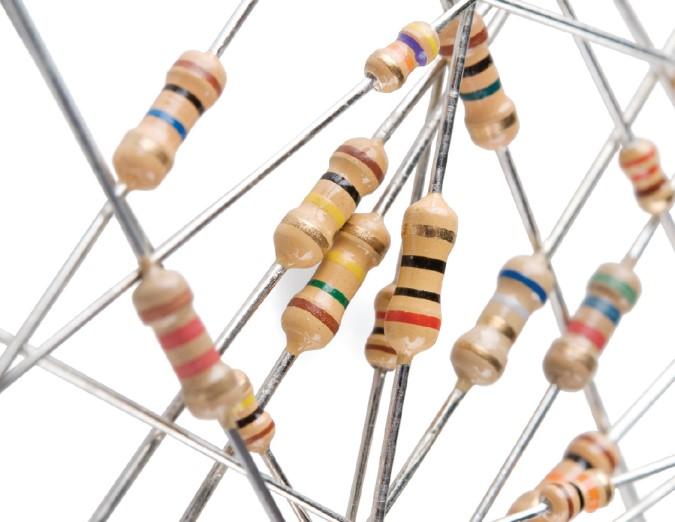

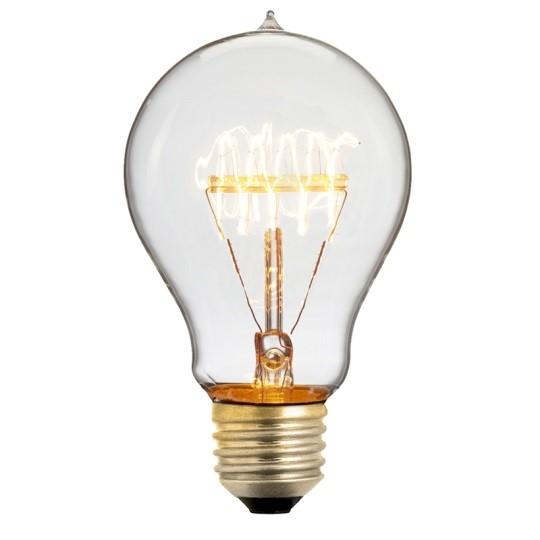

6 Motstånd : p>0 : Bara Resistorer? Omvandlar elektrisk energi till termisk energi (Värme) Omvandlar elektrisk energi till termisk energi och ljus (Värme/ljus) 6

7 Motstånd Bara Resistorer? Omvandlar elektrisk energi till rörelseenergi (Ljudvågor) Omvandlar elektrisk energi till rörelseenergi (mekanisk kraft) I princip allt som konsumerar/omvandlar elektrisk effekt kan elektriskt modeleras som ett resistornätverk! (Med varierande noggranhet ) 7

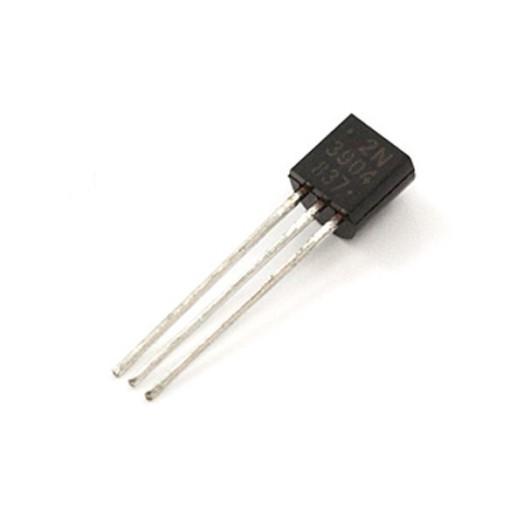

8 Motstånd Bara Resistorer? Modell v in + R C1 + v out R C2 v in r p r 0 r 0 r p R E 8

9 Sammanfattning Seriekoppling R = R 1 + R 2 + R 3 + Parallellkoppling R = R = R 1R 2 R 1 + R 2 1 R R R Två motstånd G = G 1 + G 2 + G 3 + Spänningsdelning v 1 = R 1 R 1 + R 2 v s Strömgrening i 1 = R 2 R 1 + R 2 i s 9

10 Spänning/Ström/Effekt A R R R Varje resistans motsvarar en identisk lampa. Vilken lyser starkast? B C A) A B) B C) C D)???? A B C D 10 0

11 Vardagselektronik fas, nolla & jord Fas Nolla Skyddsjord 220 V i Yttre hölje v s i Resistor exempelvis värmaren v s är egentligen en växelspänning 11

12 Vardagselektronik - säkring i v s i i Säkringen går! Något kortsluts inne i maskinen Strömmen i blir stor stor effektutveckling i ledningar etc. Säkring bryter spänningen v s vid för höga strömmar! 12

13 Vardagselektronik - jordning i in v h v s i 1 i 2 i 3 Maskinens hölje blir kopplat till spänningskällan (lösa delar, spilld grogg etc ) Jordledare är kopplad till hölje potentialen på höljet hålls till 0V. Stor ström kan flyta via jordledaren säkring bör gå! Berörs höljet risk för chock om jordningen inte fungerar bra 13

14 Vardagselektronik - jordfelsbrytare i in v h v s i 1 i 2 Maskinens hölje blir kopplat till spänningskällan (lösa delar, spilld grogg etc ) Jordledare är kopplad till hölje potentialen på höljet hålls till 0V. Jordfelsbrytare bryter strömmen om i in i 1 14

15 Vardagselektronik - jordfelsbrytare i in v h v s i 1 i 3 Jordfelsbrytare om i in i 1 (fas och nolla) inte är lika stora Ström flyter till jord från fas via någon annan väg Jordfelsbrytaren slår av v s om ström leds till jord på annat sätt Fungerar även för ojordade maskiner! 15

16 Källor Antag ideala källor vilken koppling leder INTE till en motsägelse? 1A 1V 1V 1V 1V 2A 1V 1A A B C D???? E A B C D E 16 0
