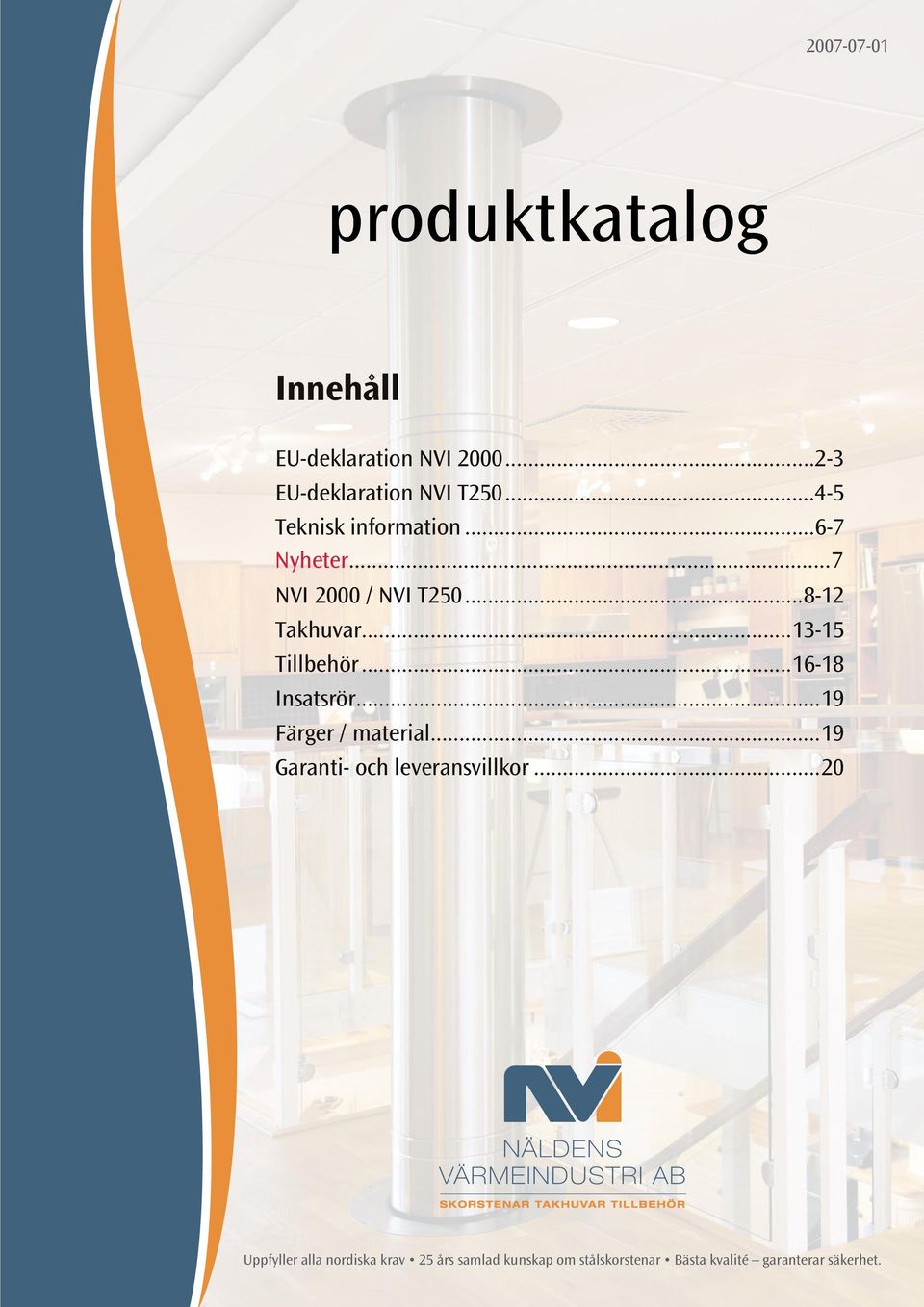

1 produktkatalog Innehåll EU-deklaration NVI EU-deklaration NVI T Teknisk information Nyheter...7 NVI 2000 / NVI T Takhuvar Tillbehör Insatsrör...19 Färger / material...19 Garanti- och leveransvillkor...20 Uppfyller alla nordiska krav 25 års samlad kunskap om stålskorstenar Bästa kvalité garanterar säkerhet.

2 NVI 2000 är ett CE-märkt och synnerligen flexibelt skorstenssystem uppbyggt med moduler som kompletteras med vinklar, spjäll, takhuvar, fästdetaljer mm som visas i denna katalog. Systemet är godkänt för en rökgastemperatur av 450 C. Typgodkännande har upphört i Sverige Sverige och de flesta länder i Europa har det tidigare kravet på Typgodkännande upphört och ersatts av CE-märkning. Typgodkännandekravet gäller dock fortfarande för Norge PRODUKT SOM OMFATTAS AV DENNA DEKLARATION Vad innebär CE-märkning? NVI 2000 är en helt svensk produkt och det första skorstenssystem som uppfyller kravet för CE-märkning, vilket visar att NVI 2000 uppfyller EU:s hälso-, miljö- och säkerhetskrav. CE står för Communaútes Européennes och CE-märkta varor kan utan hinder av nationella produktkrav tillverkas eller importeras och säljas i alla länder som är medlemmar i EU och EES-gemenskapen. Till en CE-märkt vara hör normalt en EU-deklaration om överensstämmelse, ett dokument där tillverkaren försäkrar att varan uppfyller av EU beslutade krav. EU-deklaration om överensstämmelse Som CE-märkt produkt har NVI 2000 fri rörlighet inom det europeiska samarbetsområdet utan hinder av nationella bestämmelser. skorstenar sker den svenska produktövervakningen dels genom BoVerkets marknadskontroll, dels genom att skorstenstillverkningen i Sverige kontrolleras minst en gång per år av SP Sveriges Provnings- och Forskningsinstitut. Vad är skillnaden mellan CE-märkning och P-märke/ typgodkännande? NVI 2000 är även p-märkt enligt den tidigare standarden pren , där pr stod för provisorisk. Den nya standarden heter SS EN och kräver provningsmetoden EN Den ställer nya krav på bl a korrosion, ytmanteltemperatur och hållfasthet för terminaler (upphängning mm). Produkttyp Systemskorsten av metall Typbeteckning NVI 2000 Typ enl. standard SS-EN : T450-N1-D/W-Vm-L60100-G50 SS-EN : T450-N1-D/W-Vm-L20100-G50 Avsedd användning Skorsten för eldstäder med maximal effekt 120 kw Bränslen Lättolja, gas, ved, kol, torv Max rökgastemp. 450 C Särskilda villkor Inga TILLVERKARE Namn Adress Tillverkningsställe Näldens Värmeindustri AB Näldenvägen 40, SE NÄLDEN Nälden TILLVERKNINGSKONTROLL AV GODKÄNT ORGAN Namn SP Sveriges Provnings- och Forskningsinstitut AB Adress Box 857, SE BORÅS Rapport nr / datum 0402-CPD , Carlolof Hallström VD Näldens Värmeindustri AB BILAGOR Monterings- och installationsanvisning inklusive produktinformation ZA-bilagan i SS-EN Skorstenar Krav för metallskorstenar Del 1: Systemskorstenar Senaste rapport om godkänd tillverkningskontroll CE-skylt NVI NVI, Näldenvägen 40, SE NÄLDEN CPD SS-EN Sektion till flerväggig systemskorsten av metall NVI 2000: SS EN : T450-NI-D/W-Vm-L60100-G50 Tryckhållfasthet: Maximalt 20 m skorstenssektioner Flödesmotstånd: 0,15 γm Värmemotstånd: 0,40 W/(m 2 K) vid T450 Resistens mot soteld: Godkänd Böjhållfasthet: 2 m Draghållfasthet: 0,6 kn Icke-vertikal installation: Maximalt 1,5 m mellan fästpunkter Hållfasthet för vindlast utomhus: Maximalt 1,8 m fristående över tak utan stag Resistens mot frysning-upptining: Godkänd Ordernummer: 2

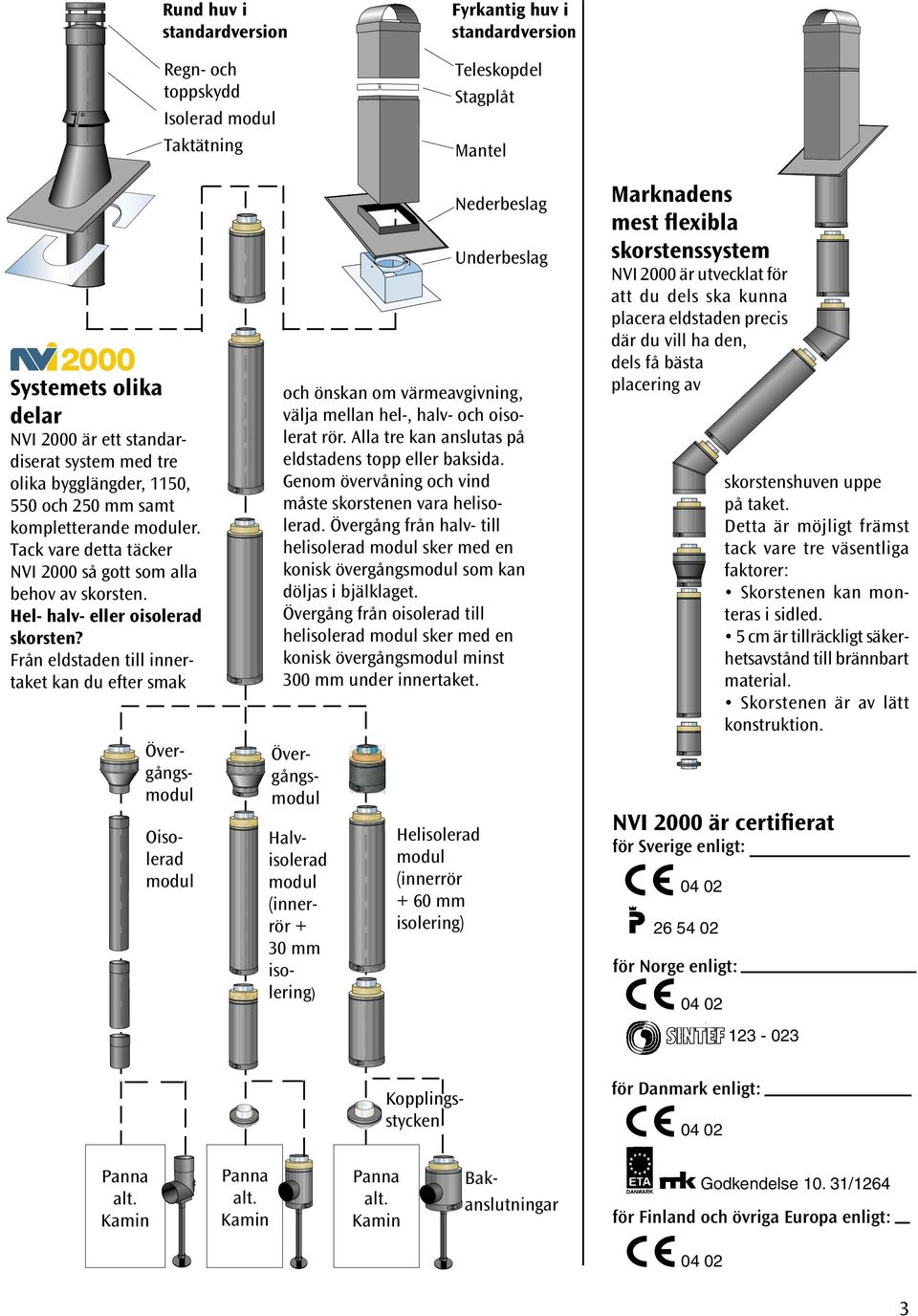

3 Rund huv i standardversion Regn- och toppskydd Isolerad modul Taktätning Fyrkantig huv i standardversion Teleskopdel Stagplåt Mantel Systemets olika delar NVI 2000 är ett standardiserat system med tre olika bygglängder, 1150, 550 och 250 mm samt kompletterande moduler. Tack vare detta täcker NVI 2000 så gott som alla behov av skorsten. Hel- halv- eller oisolerad skorsten? Från eldstaden till innertaket kan du efter smak Oisolerad modul och önskan om värmeavgivning, välja mellan hel-, halv- och oisolerat rör. Alla tre kan anslutas på eldstadens topp eller baksida. Genom övervåning och vind måste skorstenen vara helisolerad. Övergång från halv- till helisolerad modul sker med en konisk övergångsmodul som kan döljas i bjälklaget. Övergång från oisolerad till helisolerad modul sker med en konisk övergångsmodul minst 300 mm under innertaket. Halvisolerad modul (innerrör + 30 mm isolering) Helisolerad modul (innerrör + 60 mm isolering) Nederbeslag Underbeslag Marknadens mest flexibla skorstenssystem NVI 2000 är utvecklat för att du dels ska kunna placera eldstaden precis där du vill ha den, dels få bästa placering av skorstenshuven uppe på taket. Detta är möjligt främst tack vare tre väsentliga faktorer: Skorstenen kan monteras i sidled. 5 cm är tillräckligt säkerhetsavstånd till brännbart material. Skorstenen är av lätt konstruktion. NVI 2000 är certifierat för Sverige enligt: för Norge enligt: Övergångsmodul Övergångsmodul Kopplingsstycken för Danmark enligt: Panna alt. Kamin Panna alt. Kamin Panna alt. Kamin Bakanslutningar Godkendelse /1264 för Finland och övriga Europa enligt:

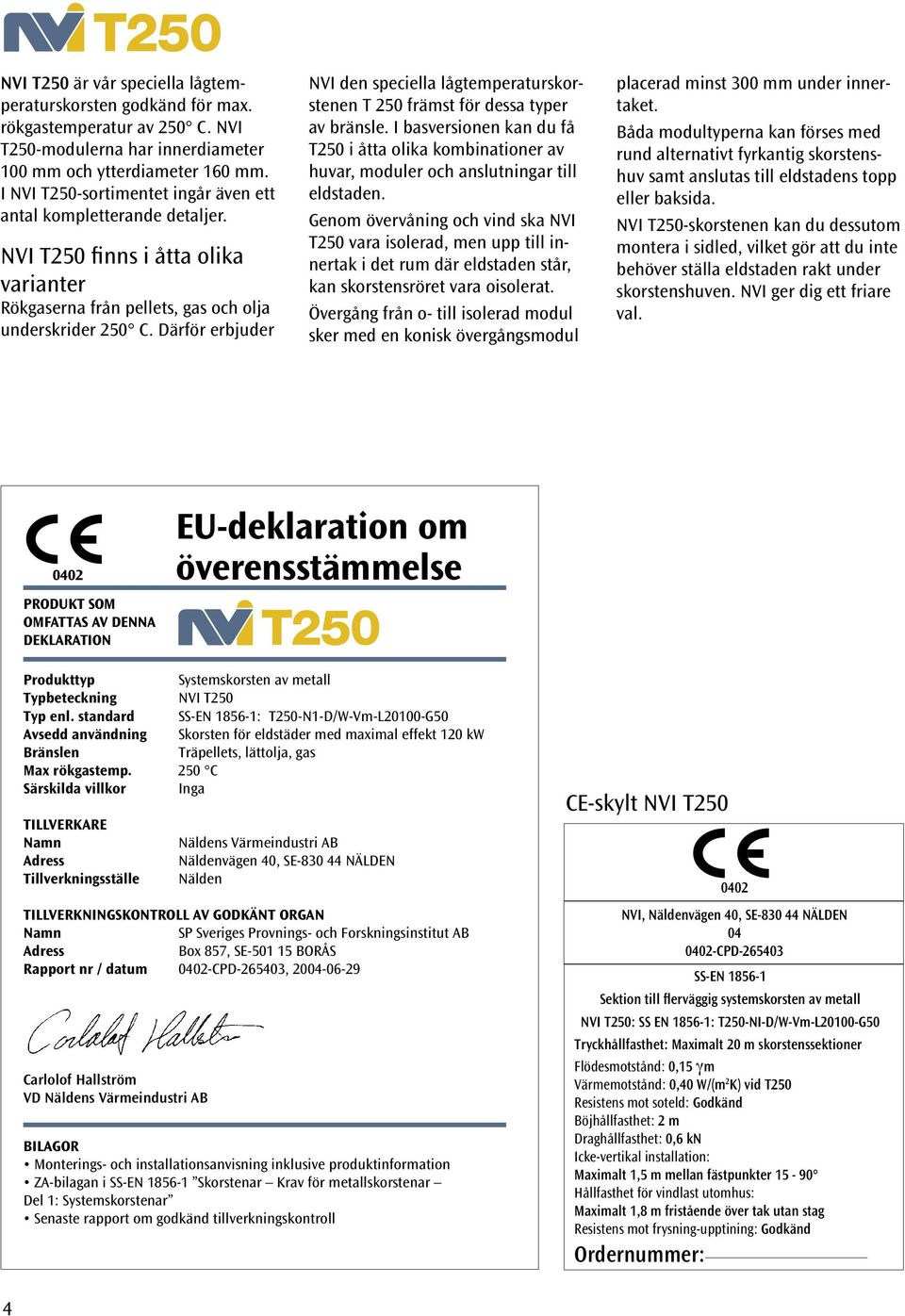

4 NVI T250 är vår speciella lågtemperaturskorsten godkänd för max. rökgastemperatur av 250 C. NVI T250-modulerna har innerdiameter 100 mm och ytterdiameter 160 mm. I NVI T250-sortimentet ingår även ett antal kompletterande detaljer. NVI T250 finns i åtta olika varianter Rökgaserna från pellets, gas och olja underskrider 250 C. Därför erbjuder NVI den speciella lågtemperaturskorstenen T 250 främst för dessa typer av bränsle. I basversionen kan du få T250 i åtta olika kombinationer av huvar, moduler och anslutningar till eldstaden. Genom övervåning och vind ska NVI T250 vara isolerad, men upp till innertak i det rum där eldstaden står, kan skorstensröret vara oisolerat. Övergång från o- till isolerad modul sker med en konisk övergångsmodul placerad minst 300 mm under innertaket. Båda modultyperna kan förses med rund alternativt fyrkantig skorstenshuv samt anslutas till eldstadens topp eller baksida. NVI T250-skorstenen kan du dessutom montera i sidled, vilket gör att du inte behöver ställa eldstaden rakt under skorstenshuven. NVI ger dig ett friare val PRODUKT SOM OMFATTAS AV DENNA DEKLARATION EU-deklaration om överensstämmelse Produkttyp Systemskorsten av metall Typbeteckning NVI T250 Typ enl. standard SS-EN : T250-N1-D/W-Vm-L20100-G50 Avsedd användning Skorsten för eldstäder med maximal effekt 120 kw Bränslen Träpellets, lättolja, gas Max rökgastemp. 250 C Särskilda villkor Inga TILLVERKARE Namn Adress Tillverkningsställe Näldens Värmeindustri AB Näldenvägen 40, SE NÄLDEN Nälden TILLVERKNINGSKONTROLL AV GODKÄNT ORGAN Namn SP Sveriges Provnings- och Forskningsinstitut AB Adress Box 857, SE BORÅS Rapport nr / datum 0402-CPD , Carlolof Hallström VD Näldens Värmeindustri AB BILAGOR Monterings- och installationsanvisning inklusive produktinformation ZA-bilagan i SS-EN Skorstenar Krav för metallskorstenar Del 1: Systemskorstenar Senaste rapport om godkänd tillverkningskontroll CE-skylt NVI T NVI, Näldenvägen 40, SE NÄLDEN CPD SS-EN Sektion till flerväggig systemskorsten av metall NVI T250: SS EN : T250-NI-D/W-Vm-L20100-G50 Tryckhållfasthet: Maximalt 20 m skorstenssektioner Flödesmotstånd: 0,15 γm Värmemotstånd: 0,40 W/(m 2 K) vid T250 Resistens mot soteld: Godkänd Böjhållfasthet: 2 m Draghållfasthet: 0,6 kn Icke-vertikal installation: Maximalt 1,5 m mellan fästpunkter Hållfasthet för vindlast utomhus: Maximalt 1,8 m fristående över tak utan stag Resistens mot frysning-upptining: Godkänd Ordernummer: 4

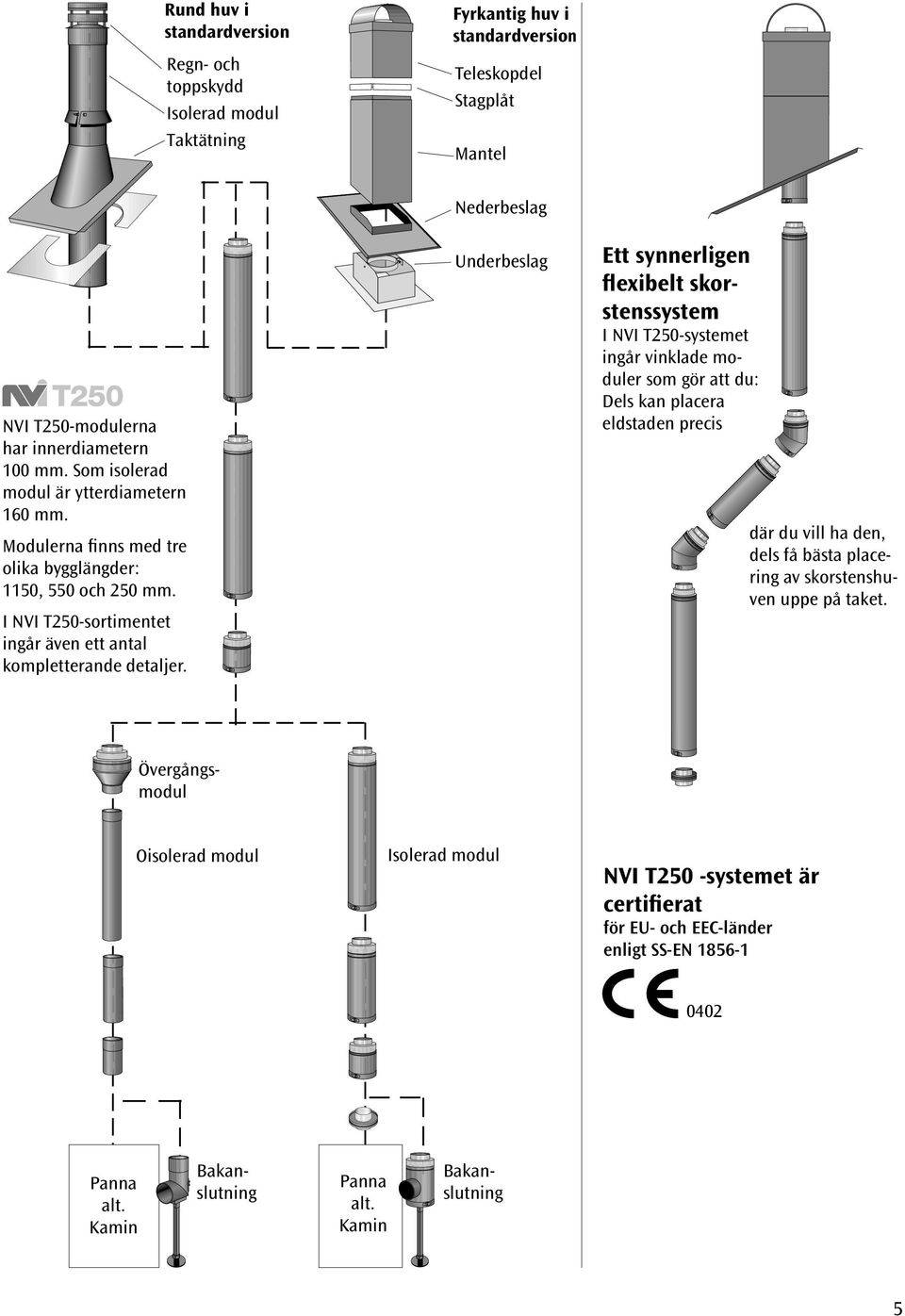

5 Rund huv i standardversion Regn- och toppskydd Isolerad modul Taktätning Fyrkantig huv i standardversion Teleskopdel Stagplåt Mantel NVI T250-modulerna har innerdiametern 100 mm. Som isolerad modul är ytterdiametern 160 mm. Modulerna finns med tre olika bygglängder: 1150, 550 och 250 mm. I NVI T250-sortimentet ingår även ett antal kompletterande detaljer. Nederbeslag Underbeslag Ett synnerligen flexibelt skorstenssystem I NVI T250-systemet ingår vinklade moduler som gör att du: Dels kan placera eldstaden precis där du vill ha den, dels få bästa placering av skorstenshuven uppe på taket. Övergångsmodul Oisolerad modul Isolerad modul NVI T250 -systemet är certifierat för EU- och EEC-länder enligt SS-EN Panna alt. Kamin Bakanslutning Panna alt. Kamin Bakanslutning 5

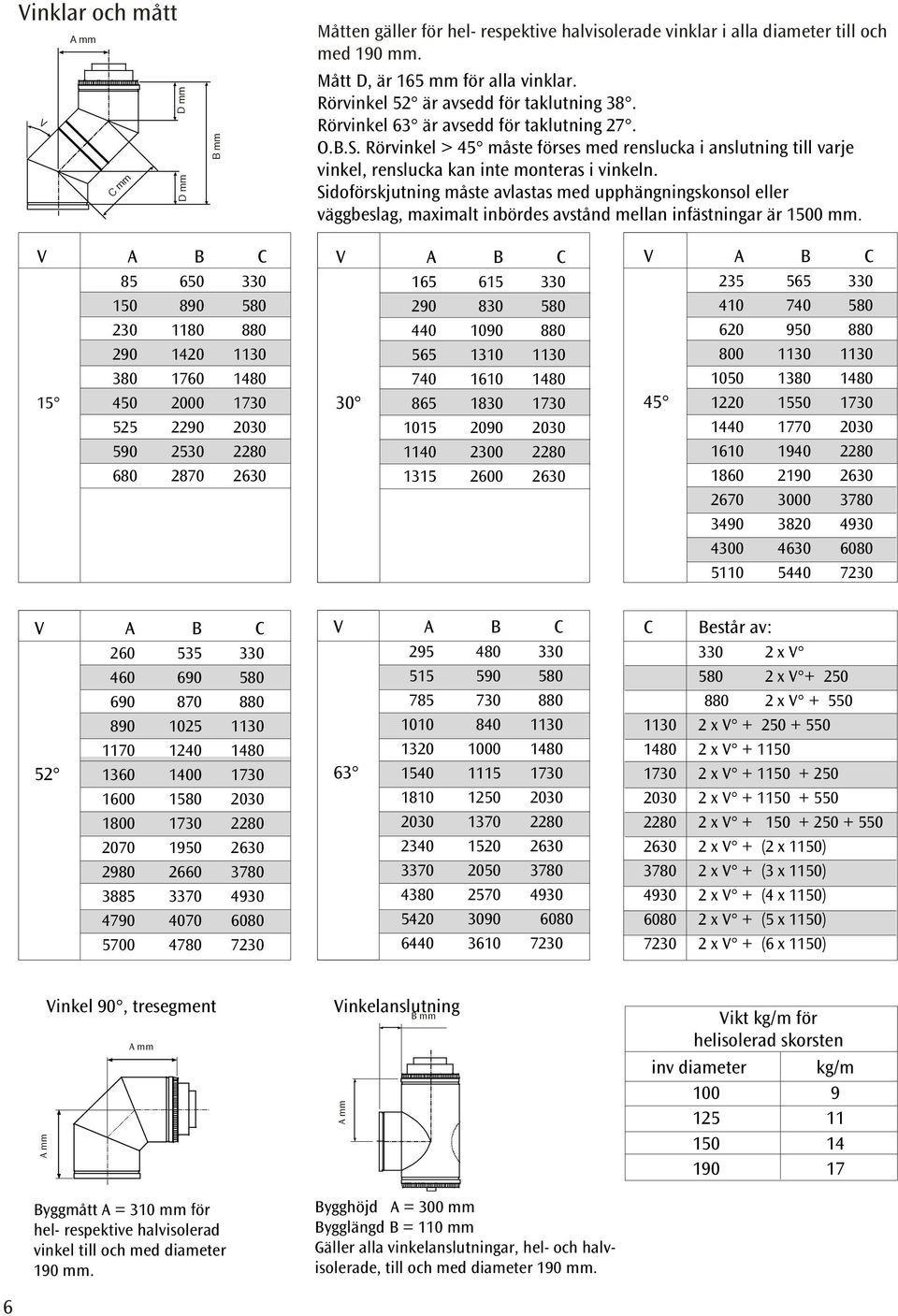

6 Vinklar och mått Måtten gäller för hel- respektive halvisolerade vinklar i alla diameter till och med 190 mm. Mått D, är 165 mm för alla vinklar. Rörvinkel 52 är avsedd för taklutning 38. Rörvinkel 63 är avsedd för taklutning 27. O.B.S. Rörvinkel > 45 måste förses med renslucka i anslutning till varje vinkel, renslucka kan inte monteras i vinkeln. Sidoförskjutning måste avlastas med upphängningskonsol eller väggbeslag, maximalt inbördes avstånd mellan infästningar är 1500 mm. D mm A mm V 15 V 52 D mm C m m B mm V A B C A B C V 30 V 63 A B C A B C Vinkel 90, tresegment Vinkelanslutning B mm A mm A mm A mm Byggmått A = 310 mm för hel- respektive halvisolerad vinkel till och med diameter 190 mm. 6 Bygghöjd A = 300 mm Bygglängd B = 110 mm Gäller alla vinkelanslutningar, hel- och halvisolerade, till och med diameter 190 mm. V 45 C A B C Består av: x V x V x V x V x V x V x V x V x V + (2 x 1150) x V + (3 x 1150) x V + (4 x 1150) x V + (5 x 1150) x V + (6 x 1150) Vikt kg/m för helisolerad skorsten inv diameter kg/m

7 Mått och vikt Takhuvens höjd över tak Enligt BoVerkets byggregler skall takhuven nå en meter över taket och alltid över nocken. NVI AB rekommenderar att H i figuren är minst 40 cm vilket också överensstämmer med skorstensfejarens bedömningsunderlag, om inte särskilda förhållanden föreligger, t ex intilligande byggnader mm. Vid tveksamhet, rådgör med din skostensfejare. H Mantelns dimension invändigt A = 407 mm B = 446 mm Nederbeslagets mått C D mm 905 mm mm 905 mm mm 905 mm mm 905 mm mm 905 mm C D B A Olika NVI 2000-modulers diameter och vikt Innerrör Helisolerade Halvisolerade Vikt per diameter ytterdiameter ytterdiameter meter 125 mm 260 mm 200 mm 12,0 kg 150 mm 275 mm 220 mm 15,2 kg 190 mm 315 mm 260 mm 17,2 kg 250 mm 380 mm 275 mm 22,0 kg NVI 250 har alltid innerdiameter 100 mm, ytterdiameter 160 mm och vikt 7,5 kg per meter. N Y H E T E R Katalysator Renar rökgaserna från bl a koloxid med 40-80%. dimension 150 mm mm Diffusionsspärr tätning vid genomgång av bjälklag. Alla dimensoner 9084 Rökgastermometer Ingår som standard i Installationssatsen. Se sidan

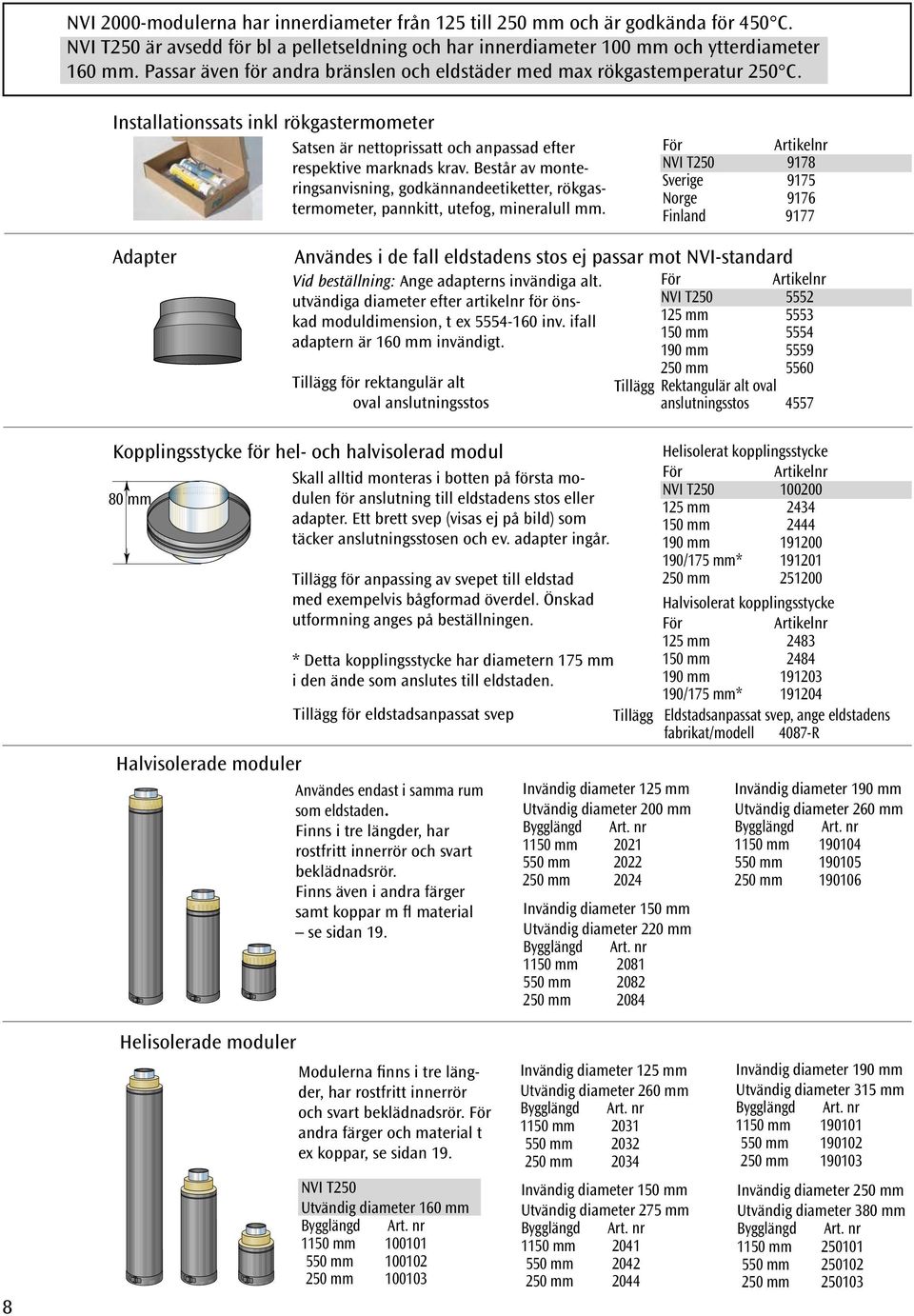

8 NVI 2000-modulerna har innerdiameter från 125 till 250 mm och är godkända för 450 C. NVI T250 är avsedd för bl a pelletseldning och har innerdiameter 100 mm och ytterdiameter 160 mm. Passar även för andra bränslen och eldstäder med max rökgastemperatur 250 C. Installationssats inkl rökgastermometer Satsen är nettoprissatt och anpassad efter respektive marknads krav. Består av monteringsanvisning, godkännandeetiketter, rökgastermometer, pannkitt, utefog, mineralull mm. NVI T Sverige 9175 Norge 9176 Finland 9177 Adapter Användes i de fall eldstadens stos ej passar mot NVI-standard Vid beställning: Ange adapterns invändiga alt. utvändiga diameter efter artikelnr för önskad moduldimension, t ex inv. ifall adaptern är 160 mm invändigt. Tillägg för rektangulär alt oval anslutningsstos Tillägg NVI T mm mm mm mm 5560 Rektangulär alt oval anslutningsstos 4557 Kopplingsstycke för hel- och halvisolerad modul 80 mm Halvisolerade moduler Skall alltid monteras i botten på första modulen för anslutning till eldstadens stos eller adapter. Ett brett svep (visas ej på bild) som täcker anslutningsstosen och ev. adapter ingår. Tillägg för anpassing av svepet till eldstad med exempelvis bågformad överdel. Önskad utformning anges på beställningen. * Detta kopplingsstycke har diametern 175 mm i den ände som anslutes till eldstaden. Tillägg för eldstadsanpassat svep Användes endast i samma rum som eldstaden. Finns i tre längder, har rostfritt innerrör och svart beklädnadsrör. Finns även i andra färger samt koppar m fl material se sidan 19. Invändig diameter 125 mm Utvändig diameter 200 mm Bygglängd Art. nr 1150 mm mm mm 2024 Invändig diameter 150 mm Utvändig diameter 220 mm Bygglängd Art. nr 1150 mm mm mm 2084 Helisolerat kopplingsstycke NVI T mm mm mm /175 mm* mm Halvisolerat kopplingsstycke 125 mm mm mm /175 mm* Tillägg Eldstadsanpassat svep, ange eldstadens fabrikat/modell 4087-R Invändig diameter 190 mm Utvändig diameter 260 mm Bygglängd Art. nr 1150 mm mm mm Helisolerade moduler 8 Modulerna finns i tre längder, har rostfritt innerrör och svart beklädnadsrör. andra färger och material t ex koppar, se sidan 19. NVI T250 Utvändig diameter 160 mm Bygglängd Art. nr 1150 mm mm mm Invändig diameter 125 mm Utvändig diameter 260 mm Bygglängd Art. nr 1150 mm mm mm 2034 Invändig diameter 150 mm Utvändig diameter 275 mm Bygglängd Art. nr 1150 mm mm mm 2044 Invändig diameter 190 mm Utvändig diameter 315 mm Bygglängd Art. nr 1150 mm mm mm Invändig diameter 250 mm Utvändig diameter 380 mm Bygglängd Art. nr 1150 mm mm mm

9 Övergång från halvisolerad till helisolerad modul övergång från halv- till helisolerad modul. 125 mm mm 2412 Övergångens bygglängd är 250 mm 190 mm Innertaksplåt /Täckplåt för hel- eller halvisolerad modul Kvadratisk. tak med lutning 5-29, lägg till -1 efter artikelnumret. lutning 30-45, gäller artikelnummer 4600 för samtliga diametrar. Rund markeras med -R efter artikelnumret, finns endast för platt tak. Bakanslutning Hel-/Halvisolerad, oisolerat avstick anslutning direkt mot eldstaden. Stödben mm samt ev dräneringsrör tillkommer. renslucka, ange placering sedd från eldstaden: Vänster höger eller bakåt. tillbehör såsom stödben, beklädnadsrör för stödben och renslucka, se sidan 10. dräneringrör, lägg till -D efter artikelnumret: t ex 5504-D Helisolerad NVI T mm mm mm mm Taklutn 5-29 Taklutn Halvisolerad 125 mm mm mm 4609 Taklutn Taklutn Helisolerad NVI T mm mm mm mm Dränering -D Halvisolerad 125 mm 5503-ST 150 mm 5504-ST 190 mm Dränering -D Bakanslutning Helisolerad 90, isolerat avstick anslutning genom mellan- eller yttervägg. Kan monteras på stödben eller väggkonsol. stödben, beklädnadsrör för stödben, väggkonsol och renslucka, se sidan 10. NVI T mm mm mm mm Bakanslutning Helisolerad 45 anslutning genom mellan- eller yttervägg. Kan monteras på stödben eller väggkonsol. stödben, beklädnadsrör för stödben och väggkonsol, se sidan 10. NVI T mm mm mm mm Bakanslutning 70 mm Helisolerad med rektangulärt avstick Renslucka bakåt ingår. Kan monteras på stödben eller väggkonsol, se (även beklädnadsrör för stödben) sidan 10. Kan även fås i andra dimensioner och med isolerat avstick. Begär offert. Avstick mm Art.-nr 150 mm 140x mm 170x Skjutspjäll för rektangulär anslutning Kan även fås i andra dimensioner. Begär offert. avstick 140x 200 mm x 200 mm

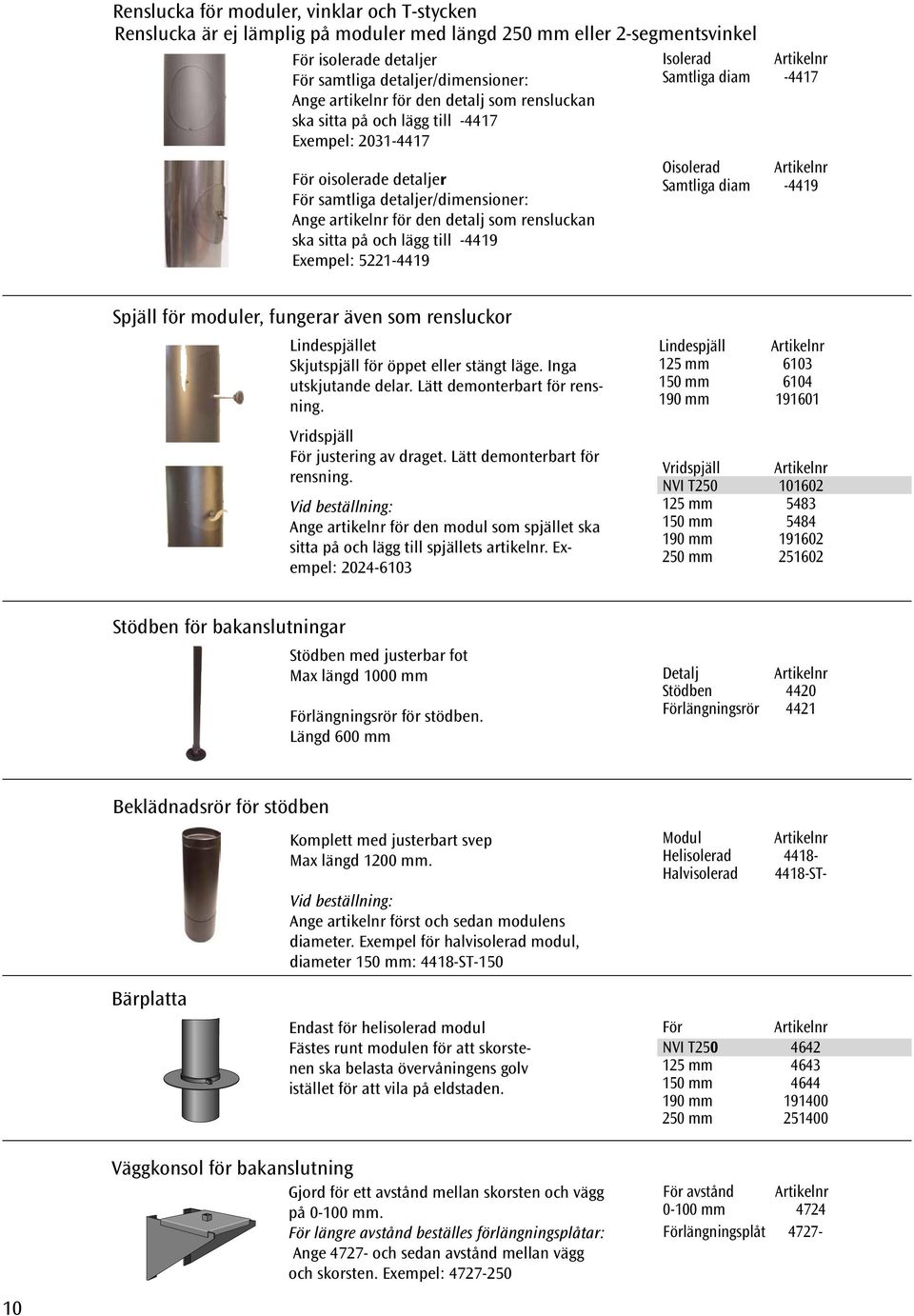

10 Renslucka för moduler, vinklar och T-stycken Renslucka är ej lämplig på moduler med längd 250 mm eller 2-segmentsvinkel isolerade detaljer samtliga detaljer/dimensioner: Ange artikelnr för den detalj som rensluckan ska sitta på och lägg till Exempel: Isolerad Samtliga diam oisolerade detaljer samtliga detaljer/dimensioner: Ange artikelnr för den detalj som rensluckan ska sitta på och lägg till Exempel: Oisolerad Samtliga diam Spjäll för moduler, fungerar även som rensluckor Lindespjället Skjutspjäll för öppet eller stängt läge. Inga utskjutande delar. Lätt demonterbart för rensning. Vridspjäll justering av draget. Lätt demonterbart för rensning. Vid beställning: Ange artikelnr för den modul som spjället ska sitta på och lägg till spjällets artikelnr. Exempel: Lindespjäll 125 mm mm mm Vridspjäll NVI T mm mm mm mm Stödben för bakanslutningar Stödben med justerbar fot Max längd 1000 mm längningsrör för stödben. Längd 600 mm Detalj Stödben 4420 längningsrör 4421 Beklädnadsrör för stödben Komplett med justerbart svep Max längd 1200 mm. Vid beställning: Ange artikelnr först och sedan modulens diameter. Exempel för halvisolerad modul, diameter 150 mm: 4418-ST-150 Modul Helisolerad Halvisolerad 4418-ST- Bärplatta Endast för helisolerad modul Fästes runt modulen för att skorstenen ska belasta övervåningens golv istället för att vila på eldstaden. NVI T mm mm mm mm Väggkonsol för bakanslutning Gjord för ett avstånd mellan skorsten och vägg på mm. längre avstånd beställes förlängningsplåtar: Ange och sedan avstånd mellan vägg och skorsten. Exempel: avstånd mm 4724 längningsplåt 4727-

11 Vinkel, 2-segment, hel- och halvisolerad V Vinklar: 15, 30, 45, 52, 63 och 90 Vid beställning: Ange vinkel efter artikelnr. Exempel: Helisolerad NVI T mm mm mm mm (ej 90 ) Halvisolerad 125 mm 5533-ST- 150 mm 5534-ST- 190 mm Vinkel, 3-segment, 90 hel- och halvisolerad Renslucka tillkommer, se sidan 10. Helisolerad NVI T mm mm mm mm Halvisolerad 125 mm 5543-ST 150 mm 5544-ST 190 mm Övergång från oisolerad till helisolerad modul övergång i bjälklag från oisolerad till helisolerad modul. Övergångens bygglängd är 250 mm NVI T mm mm mm mm T-rör, helisolerat, 90 Om avsticket önskas i annan diameter: Ange diameter efter artikelnr. Exempel: mm mm mm mm T-rör, helisolerat med oisolerat avstick, 90 Om avsticket önskas i annan diameter: Ange diameter efter artikelnr. Exempel: mm mm mm mm T-rör, halvisolerat med oisolerat avstick, 90 Om avsticket önskas i annan diameter: Ange diameter efter artikelnr. Exempel: mm mm mm

12 Samtliga oisolerade detaljer levereras som standard olackerade. Om svart eller grå färg önskas, begär pris. Oisolerade moduler i 1,0 mm rostfritt stål Finns i tre bygglängder. Levereras som standard olackerade. NVI T250 är innerdiametern 100 mm. Bygglängd 250 mm Invändig diam Art. nr NVI T mm mm mm mm Bygglängd 550 mm Invändig diam Art. nr NVI T mm mm mm mm Bygglängd 1150 mm Invändig diam. Art. nr NVI T mm mm mm mm Oisolerat polerat anslutningsrör med strålskydd Bakanslutning, oisolerad Vinkel, 2-segment, 5-90, oisolerad Polerat rostfritt stål. Bygglängd 1150 mm. anslutning direkt till eldstaden. Levereras som standard i olackerat rostfritt syrafast stål med fäste för stödben. renslucka: Ange placering sedd från eldstaden: Vänster, höger eller bakåt. Levereras som standard i olackerat 1 mm rostfritt syrafast stål. Vid beställning: Ange vinkelns gradtal efter artikelnr. Ex.: mm 5223-S 150 mm 5226-S 190 mm S NVI T mm mm mm mm NVI T mm mm mm mm Vinkel, 3-segment, 90, oisolerad Levereras som standard i olackerat 1 mm NVI T mm 5273 rostfritt syrafast stål. 150 mm 5274 Renslucka tillkommer, se sidan mm mm T-rör, Oisolerat, 90 Levereras som standard i olackerat 1 mm rostfritt syrafast stål. Om avsticket önskas i annan diameter: Ange diameter efter artikelnr. Exempel: mm mm mm mm T-rör, oisolerat, 45 Levereras som standard i olackerat 1 mm rostfritt syrafast stål. Om avsticket önskas i annan diameter: Ange diameter efter artikelnr. Exempel: mm mm mm mm

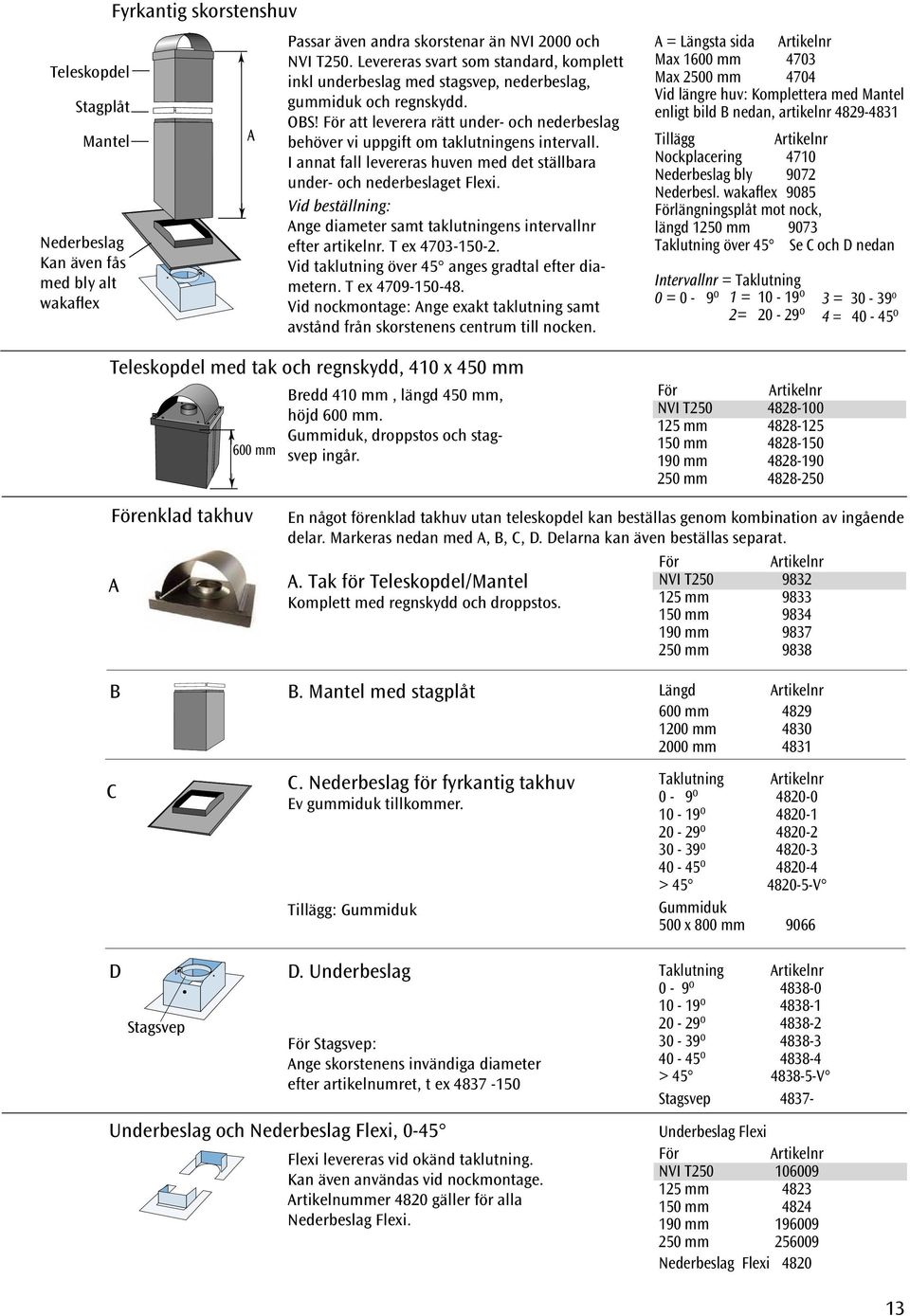

13 Teleskopdel Stagplåt Mantel Nederbeslag Kan även fås med bly alt wakaflex Fyrkantig skorstenshuv A 600 mm Passar även andra skorstenar än NVI 2000 och NVI T250. Levereras svart som standard, komplett inkl underbeslag med stagsvep, nederbeslag, gummiduk och regnskydd. OBS! att leverera rätt under- och nederbeslag behöver vi uppgift om taklutningens intervall. I annat fall levereras huven med det ställbara under- och nederbeslaget Flexi. Vid beställning: Ange diameter samt taklutningens intervallnr efter artikelnr. T ex Vid taklutning över 45 anges gradtal efter diametern. T ex Vid nockmontage: Ange exakt taklutning samt avstånd från skorstenens centrum till nocken. Teleskopdel med tak och regnskydd, 410 x 450 mm Bredd 410 mm, längd 450 mm, höjd 600 mm. Gummiduk, droppstos och stagsvep ingår. A = Längsta sida Max 1600 mm 4703 Max 2500 mm 4704 Vid längre huv: Komplettera med Mantel enligt bild B nedan, artikelnr Tillägg Nockplacering 4710 Nederbeslag bly 9072 Nederbesl. wakaflex 9085 längningsplåt mot nock, längd 1250 mm 9073 Taklutning över 45 Se C och D nedan Intervallnr = Taklutning 0 = 0-9 O 1 = O 2= O NVI T mm mm mm mm = O 4 = O enklad takhuv A En något förenklad takhuv utan teleskopdel kan beställas genom kombination av ingående delar. Markeras nedan med A, B, C, D. Delarna kan även beställas separat. A. Tak för Teleskopdel/Mantel Komplett med regnskydd och droppstos. NVI T mm mm mm mm 9838 B C B. Mantel med stagplåt C. Nederbeslag för fyrkantig takhuv Ev gummiduk tillkommer. Tillägg: Gummiduk Längd 600 mm mm mm 4831 Taklutning 0-9 O O O O O > V Gummiduk 500 x 800 mm 9066 D D. Underbeslag Taklutning 0-9 O O Stagsvep O Stagsvep: O Ange skorstenens invändiga diameter O efter artikelnumret, t ex > V Stagsvep Underbeslag och Nederbeslag Flexi, 0-45 Flexi levereras vid okänd taklutning. Kan även användas vid nockmontage. Artikelnummer 4820 gäller för alla Nederbeslag Flexi. Underbeslag Flexi NVI T mm mm mm mm Nederbeslag Flexi

14 Stege för takhuv med fäste för fyrkantig huv Längd (L i bild) 1000 mm mm mm mm mm 4716 L L Tillägg Fäste för rund huv 4720-xxx* *Ange invändig NVI-diameter Dimensioner för mantel och rund huv, se sidan 7. Plattform med fäste för fyrkantig huv L = 500 mm L = 500 mm Fyrkantig huv 4711 Tillägg Fäste för rund huv 4721-xxx* *Ange invändig NVI-diameter Gnistskydd med droppstos Gnistskydd med droppnos för montering i teleskopdel enligt bild. 125 mm mm mm mm 9083 Droppstos Ingår i Tak för Teleskopdel/Mantel, se A på sidan 13. NVI T mm mm mm mm I produktutvecklingens intresse förbehåller vi oss rätt till ändringar i sortiment, specifikationer och utföranden. 14

15 Rund skorstenshuv Som rund skorsten upp över taket använder man våra vanliga helisolerade moduler och kompletterar dessa med: Regnskydd Toppskydd Regnkrage Taktätning och Underbeslag/Stagplåt. Regnskydd Levereras utan toppskydd Gnistskydd Om inbyggt gnistskydd önskas, ange -GS som tillägg till artikelnumret. Tillägg NVI T A 125 mm 4793A 150 mm 4794A 190 mm 4797A 250 mm 4798A Inbyggt gnistskydd -GS Regnskydd inkl toppskydd Toppskydd Gnistskydd Om inbyggt gnistskydd önskas, ange -GS som tillägg till artikelnumret. Tillägg NVI T B 125 mm 4793B 150 mm 4794B 190 mm 4797B 250 mm 4798B Inbyggt gnistskydd -GS NVI T mm mm mm mm 4788 Taktätning, komplett med underbeslag/stagplåt och regnkrage Regnkrage Taktätningens liggande plåt kan även fås med bly alt wakaflex. Underbeslag/stagplåt ses på bilden överst och nedan. *Ange skorstenens invändiga diameter efter artikelnumret Art. nr Art. nr Art. nr NVI T mm mm mm mm Tillägg Nockplacering 4710 Liggande plåt av bly 9072 Liggande plåt av wakaflex 9085 längningsplåt mot nock, längd 1250 mm 9073-R Gummiduk mot nock xxx* Underbeslag/Stagplåt rund taktätning vid taklutning NVI T mm mm mm mm

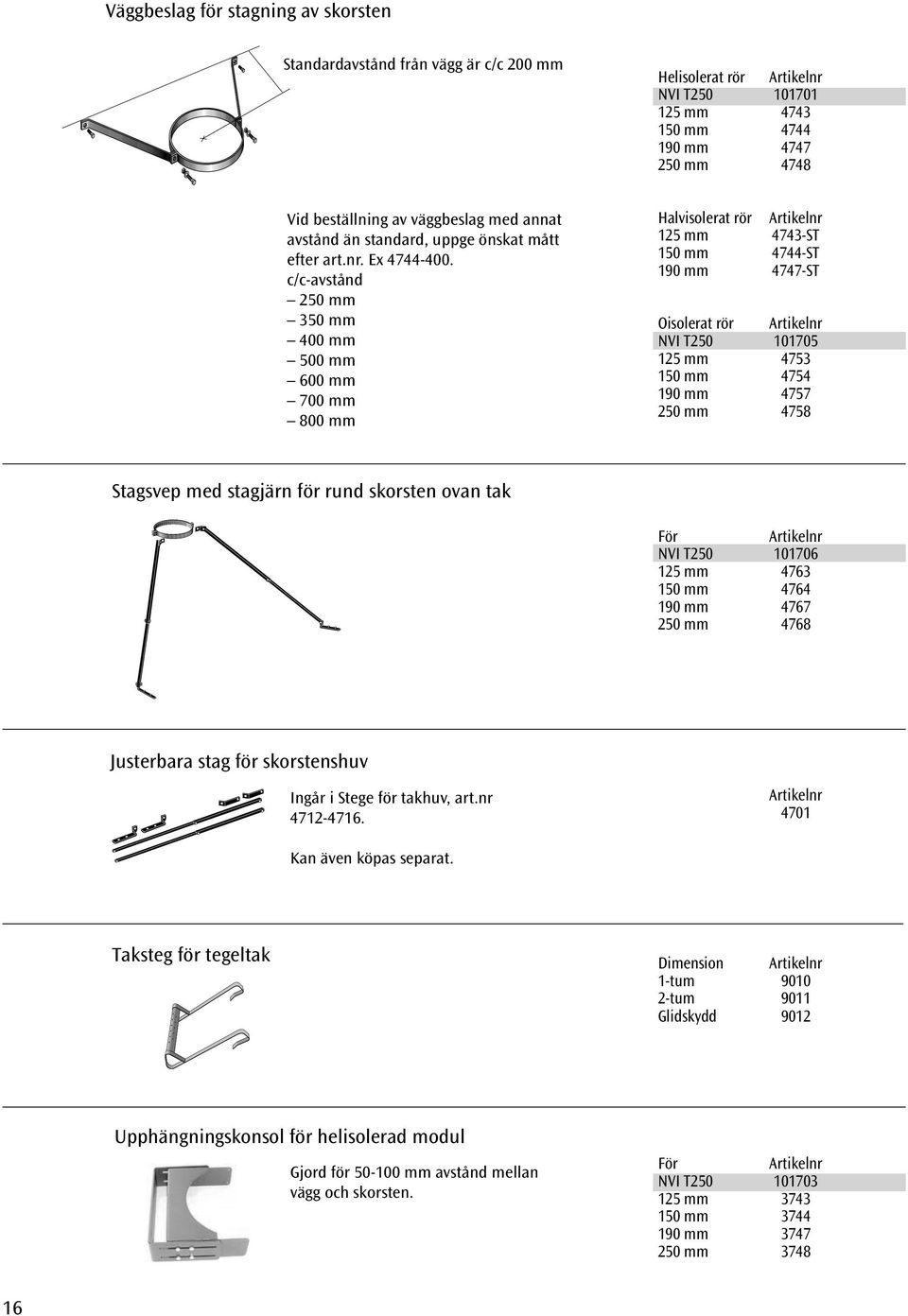

16 Väggbeslag för stagning av skorsten 23 Standardavstånd från vägg är c/c 200 mm Helisolerat rör NVI T mm mm mm mm 4748 Vid beställning av väggbeslag med annat avstånd än standard, uppge önskat mått efter art.nr. Ex c/c-avstånd 250 mm 350 mm 400 mm 500 mm 600 mm 700 mm 800 mm Halvisolerat rör 125 mm 4743-ST 150 mm 4744-ST 190 mm 4747-ST Oisolerat rör NVI T mm mm mm mm Stagsvep med stagjärn för rund skorsten ovan tak NVI T mm mm mm mm 4768 Justerbara stag för skorstenshuv Ingår i Stege för takhuv, art.nr Kan även köpas separat Taksteg för tegeltak Dimension 1-tum tum 9011 Glidskydd 9012 Upphängningskonsol för helisolerad modul Gjord för mm avstånd mellan vägg och skorsten. NVI T mm mm mm mm

17 Spirovac, självdragshuv Tillverkad i syrafast rostfritt stål Gnistskydd Om inbyggt gnistskydd önskas, ange -GS som tillägg till artikelnumret Tillägg NVI T mm mm mm mm 4819 Udda diametrar, upp till max 250 mm 4817 Inbyggt gnistskydd -GS Ballerina Visar vart vinden blåser, ger regnskydd och ökar draget i skorstenen. Gnistskydd Om inbyggt gnistskydd önskas, ange -GS som tillägg till artikelnumret. NVI T mm mm mm 4808 Udda diametrar, upp till max 200 mm 4807 Tillägg Inbyggt gnistskydd -GS Fjällhuvan Behövs där stark nederbörd och vind stör skorstensdraget. Tillverkad av 1 mm rostfritt syrafast stål. 125 mm mm mm 4207 Jet-hättan Med dränering. Tillverkad av rostfritt syrafast plåt. 125 mm mm mm mm 4306 Rökgasfläkten Turbo, eldriven 220 volt 1-fas, effekt 35 Watt, 0,2 amp, flöde ca 120m 3 /h. Gjord av 1 mm rostfritt syrafast stål. Kan förses med varvtalsregulator. 125 mm mm mm 4857 Rökgasfläkt Exhausto Typ RSV 09. Passar de flesta skorstenar. Anpassas med motfläns till avsedd invändig diameter. Tillverkad helt i gjuten aluminium, med utblås uppåt. Lätt att fälla upp för bekväm sotning. 220 volt 1-fas, 50 W, 0,2 amp, flöde m 3 /h. Kan kompletteras med varvtalsregulator. Övriga modeller av Exhaustos fläktar offereras på begäran. Se för mera information. Produkt Rökgasfläkt 4900 Motfläns ø 125 mm 4903 Motfläns ø 150 mm 4904 Motfläns ø 190 mm 4912 Motfläns ø 250 mm 4913 Motfläns för udda diametrar mellan 100 och 250 mm 4907 Tillägg Varvtalsregulator EFC

18 Övriga tillbehör Skjutspjäll, tillverkat i rostfritt stål 125 mm mm mm mm Vridspjäll, demonterbart Kan även användas som renslucka. Tillverkad i syrafast rostfritt stål. NVI T mm mm mm mm 5478 Spjäll för tilluft till eldstaden 52 < 350 > Kan förses med gjutet spjällvred. spirorör 100 mm mm 4469 Tillägg Gjutet spjällvred 9180 Dragbegränsare 150 mm Kulfångare NVI T mm mm mm mm 9081 Golvplåt Svart- alt grålackerad stålplåt som standard. Golvplåtar i andra storlekar, former, färger och andra material såsom koppar, mässing, rostfritt tillverkas på beställning. Begär offert. Fyrkantig 1000 x 1000 mm x 800 mm x 800 mm mm 1200 mm Halvrund 1000 x 1200 mm x 1000 mm mm 1100 mm 1240 mm Rund Diameter mm 4413 Hörn 1100 x 1100 mm mm 1100 mm Droppformad 1100 x 1100 mm

19 Insatsrör för murade skorstenar Rostfria rör i valfri längd Lämpliga som insatspipa i befintlig skorsten. Godstjocklek 1 mm. Kan förses med inskjutsskarv eller flänsförband. Andra diametrar samt rektangulära kanaler offereras på begäran. Invändig diam 80 mm mm mm mm mm Skarv för insatsrör ø mm 5251 Topplåt för insatspipa. Rostfri 46 Levereras med betongpluggspik. Vid beställning: Ange plåtens mått Invändig diam 100 mm mm mm mm Bottenstos för insatspipa. Rostfri. Vid beställning: Ange plåtens mått Invändig diam 100 mm mm mm mm Färger utan pristillägg NVIs tre standardfärger leveras utan pristillägg. Undantag: Skorstenshuvar med tillbehör samt tillbehör till rund skorstenshuv levereras endast svart utan färgtillägg. Specialpris: Fyrkantig skorstenshuv levereras till specialpris med NVI-Tegelröd färg VJ , artikelnr Se nedan. Andra färger och material Pristillägg gäller för utvändiga delar i andra material eller pulverlackerade. Reservation för någon färgavvikelse beroende på olika glansdagrar, lackeringsmetoden, emaljering eller liknande. slag på kulör Färgnr Jötul Ädelvit RAL Jötul Havsgrön NCS 7020 B90G 1001 Jötul Blåsvart RAL Jötul Marinblå RAL Ljusgrå RAL Vermont Röd RAL Vermont Grön RAL Vermont Blå RAL Scan/ ABC Grå MLA 17D 1011 Jydepeis Grå MLA 14D 1012 Dovre/ Jøtul Grå MLA 15D 1014 Dovre Crème NCS 1005 Y30R 1016 Mörkbrun RAL NVI-Tegelröd VJ IKEA silver VJ OB 1026 Täljstensgrå KP Övriga artiklar Benämning Värmekulit, säck 110 liter 9030 Byggsilikon, tub 0,3 liter 9063 Brandkitt, tub 0,3 liter 9064 Kantlist för innnertaksplåt, pris per meter 9065 NVIs standardfärger utan pristillägg Färg Vit RAL Svart VP Grå MLA Tillägg för annan färg eller annat material Detalj Färg Koppar Mässing Rostfritt Artikelnummer Se tabell t v Rörmodul /m Kopplingsstycke /st Övergång /st Innertaksplåt /st Vinkel 45 /st Vinkel 90 /st Vinkelanslutning /st Stödben Golvplåt /m 2 Skorstenshuv* /m Priser offereras på begäran *NVI-Tegelröd fyrkantig skorstenshuv. Stege /m - Taktätning /st Topp/regnskydd /st Väggkonsol /st Upphängningskonsol Väggbeslag /st Stagsvep + stag /st Rökgasfläkt Turbo /st Ballerina /st Spirovac /st Standard varje kulör tillkommer ställkostnad. Benämning Rökgastermometer, per styck 9067 Spjällvred av gjutjärn 9180 Spjällknopp av gjutjärn 9181 Anslutn.-sats för täljstenscylinder, bygglängd 1150 mm
