Mansell Neonatal Retrieval System

Transkript

1 Mansell Neonatal Retrieval System Olika transportsituationer 1

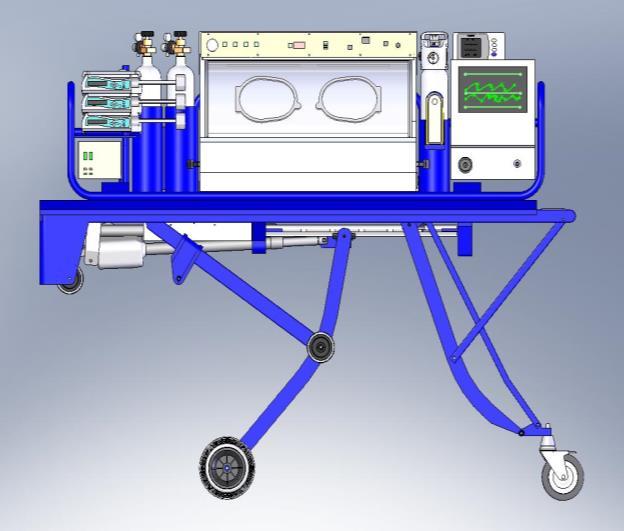

2 På sjukhuset Mansell Neonatal Retrieval System utgörs av: Neocot kuvösen (utrymmet där barnet transporteras) Neosled - ramen där kuvösen och tillbehören är monterade Power Lifter underredet är valfritt att använda, att använda t.ex. att rullbord går också bra. Hela systemet står på sjukhuset förberett för att användas. Kontakten bör vara ansluten till vägguttaget när kuvösen inte används så att batterierna är fullt laddade vid transport. Vid användning dras väggkontakten ur och de interna batterierna tar över. 2

3 Praktiskt och säkert Alla instrument sitter lättåtkomligt för vårdgivaren och kan enkelt spännas loss vid behov. Tydliga displayer Patienten är lätt att nå från alla håll. 3

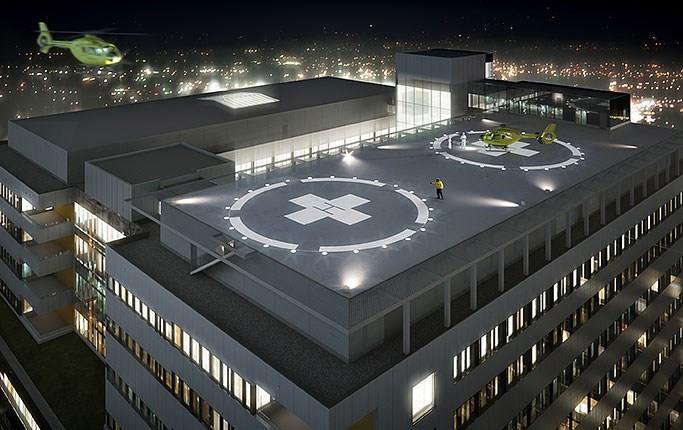

4 Inom sjukhuset Hela systemet (Neocot, Neosled och Power Liftern) kan förflyttas inom sjukhuset såväl som till garage eller helikopterplatta. På Neosleden finns alla de tillbehör ni har valt monterade. Systemet drivs av interna batterier. Gasflaskorna försörjer ventilatorn. Power Liftern är mycket praktisk eftersom det är enkelt för endast en person att hissa kuvösen upp och ner automatisk. Den är även lätt att manövrera tack vare de svängbara bakhjulen. 4

5 Patientkomfort Ett barn som väger upp till 6,5 kg eller två mindre barn kan bekvämt transporteras samtidigt. 5

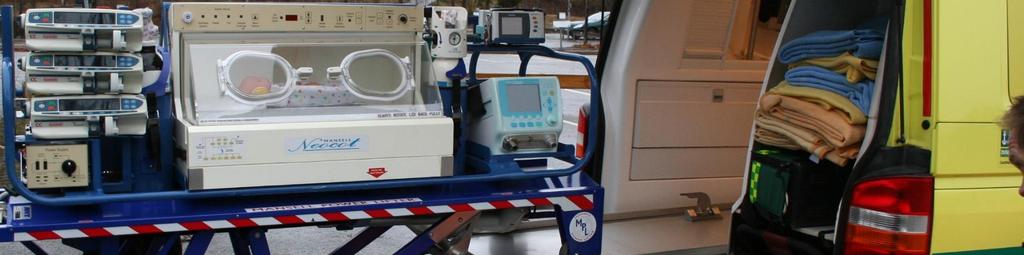

6 Lasta in i ambulansen Hela systemet (Neocot, Neosled och Power Liftern) Lastas in i ambulansen utan att enda lyft behöver utföras. Power Liftern låses fast i bårsläden. Välj en Power Lifter med ALLFA-kompabilitet om ni har bårsläden ALLFA i er ambulans. 6

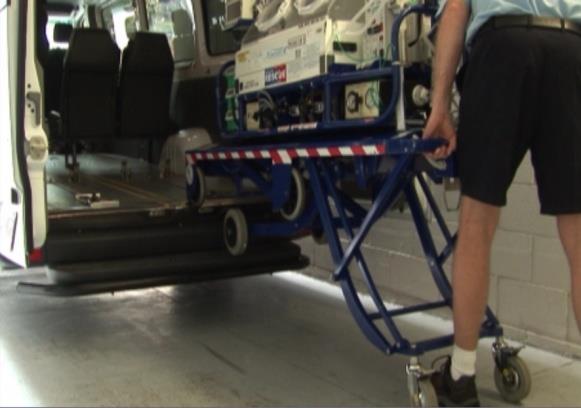

7 Lasta in i ambulansen med Power A. Placera Power Lifterns främre hjul på ambulansens golv och börja med att fälla in dessa hjul. Lifter B. Fäll därefter in det mittersta hjulparet in och skjut Power Liftern vidare in i ambulansen. C. Fäll in de bakre hjulparen. D. Skjut in och lås fast. 7

8 Inuti ambulansen Här är bilder av hela systemet inuti en svensk ambulans med ALLFA-bårsläde. Vårdgivaren har god uppsikt över patienten samt över utrustningen. Power Liftern låses fast i bårsläden och eluttaget kopplas till ambulansens. Ambulansen luft och syrgas anslutes till kuvösen. Gasflaskorna som finns monterade på Neosleden stängs av. 8

9 Lasta in i helikoptern Kuvösen körs fram till rätt läge och dras sedan över till helikopterns bårsläde där den låses fast. Bilden visar exempel på lastning i en annan helikopter. Power Liftern kommer att lämnas kvar. Att lasta ur är lika enkelt. Hela proceduren upprepas baklänges. 9

10 Vid ankomsten till sjukhuset väntar Power Liftern där och kuvösen skjuts över till den. Om ni kommer till ett ställe som inte har någon Power Lifter så behövs ett UMD. 10

11 Vad är UMD? UMD (Universal Mounting Device) är en vikbar adapter som möjliggör fastspänning av Neosleden i de situationer då Power Liftern inte kan användas. av utrymmesskäl (t.ex. i helikopter EC135) bårsläde och Power Lifter inte är kompatibla (dvs annan bårsläde än ALLFA) och ni vill använda er av båren när ni vill använda UMD på ett rullbord 11

12 Lasta in i flygplanet Power Liftern lastas ur ambulansen och körs fram till flygplanet. Power Liftern ställs i rätt läge så att dess Lifeportskenor möter flygplanets. Lossa Neosleden från Power Liftern genom att dra i sprinten. Skjut över Neosleden till flygplanets Lifeportskenor. Bild av sprintern (svart litet handtag ) Power Liftern kan tas med om det finns utrymme eller lämnas på flygplatsen. Lifeportskenorna där Neosleden låses fast på Power Liftern. Samma skenor finns inuti flygplanet. 12

13 Lasta in i flygplanet Om utrymmet medger så lastas även Power Liftern in i flygplanet. Annars lämnas Power Liftern kvar på flygplatsen. Det är viktigt att känna till vad för slags fordon som möter flygplanet vid ankomsten till destinationen. Det kan vara så att UMD behöver tas med för att kunna lasta i mötande ambulans om den inte har en Power Lifter. 13

14 Sammanfattning Med Mansell Neonatal Retrieval System får ni en trygg och flexibel transport av de allra minsta och sköraste patienterna. 14
