1 RESERVDELAR TILL SLÄP & HUSVAGNAR

2 Innehåll 03 Tiab - Grossist 04 Belysning 10 El-Artiklar 12 Så kopplar man släpet 13 Varför testade reservdelar 14 AL-KO Kulkopplingar 15 AL-KO Säkerhetskopplingar & Lås 16 Winterhoff Kulkopplingar 17 Winterhoff Säkerhetskopplingar & Lås 18 Albe & Fad Kulkopploingar & Lås 19 Säkerhetsvajer 20 Stödhjul 22 Stödhjul / Stödben 23 Hjulstötdämpare 24 Lämlås Till Släpvagnar / Spännband 25 Bindöglor / Kölrullar Till Båtvagnar 26 Vinsch 28 El-Vinsch 29 Gasfjädrar 30 Tillbehör Sortimentet som presenteras i denna tidning är bara en del av det totala sortimentet av originalreservdelar. Finns även stor sortering av bromsbackar, bromswirar och påskjutsdämpare till alla släp och husvagnsmärken på den svenska marknaden. När du skall beställa reservdelar så är det viktigt att du har ditt registreringsnummer, för utifrån detta kan vi få fram rätt fordonsdata till ditt släpfordon. Tryck och distribution: Trailer Industrier AB Hammargatan Ängelholm Vi reserverar oss för eventuella tryckfel.

3 TIAB Grossist för kvalitetstestade reservdelar Trailer Industrier AB - som man i vanligt tal förkortar till TIAB, är en av Sveriges ledande grossister när det gäller reservdelar till Släp- och Husvagnar. TIAB är företaget som står för säkerhet och service och med kännetecknet produkter i original. Produkterna från våra leverantörer är testade före serietillverkning, och genomgår noggranna kontroller under själva tillverkningen, och är i ständig utveckling i samarbetet mellan teknik och design. Med testade reservdelar kan ni som kund alltid känna trygghet och säkerhet med ert val av reservdel. All vår försäljning sker via återförsäljare som finns i hela landet. Gå in på vår hemsida där ser ni var er närmaste återförsäljare finns. Vårt huvudkontor och reservdelslager ligger i Ängelholm.

4 ø 25,5 ø 11,5 ø 25,5 ø 18,5 ø , ,5 ø 8,5 ø 15 ø 15 ø 15 1 Glödlampa 12V 21/5W med bajonettfattning Glödlampa 12V 5W med spolfattning Glödlampa 12V 21W med bajonettfattning Glödlampa 12V 10W med bajonettfattning Glödlampa 12V 5W med glassockel Glödlampa 12V 21W gul, med bajonettfattning Belysning

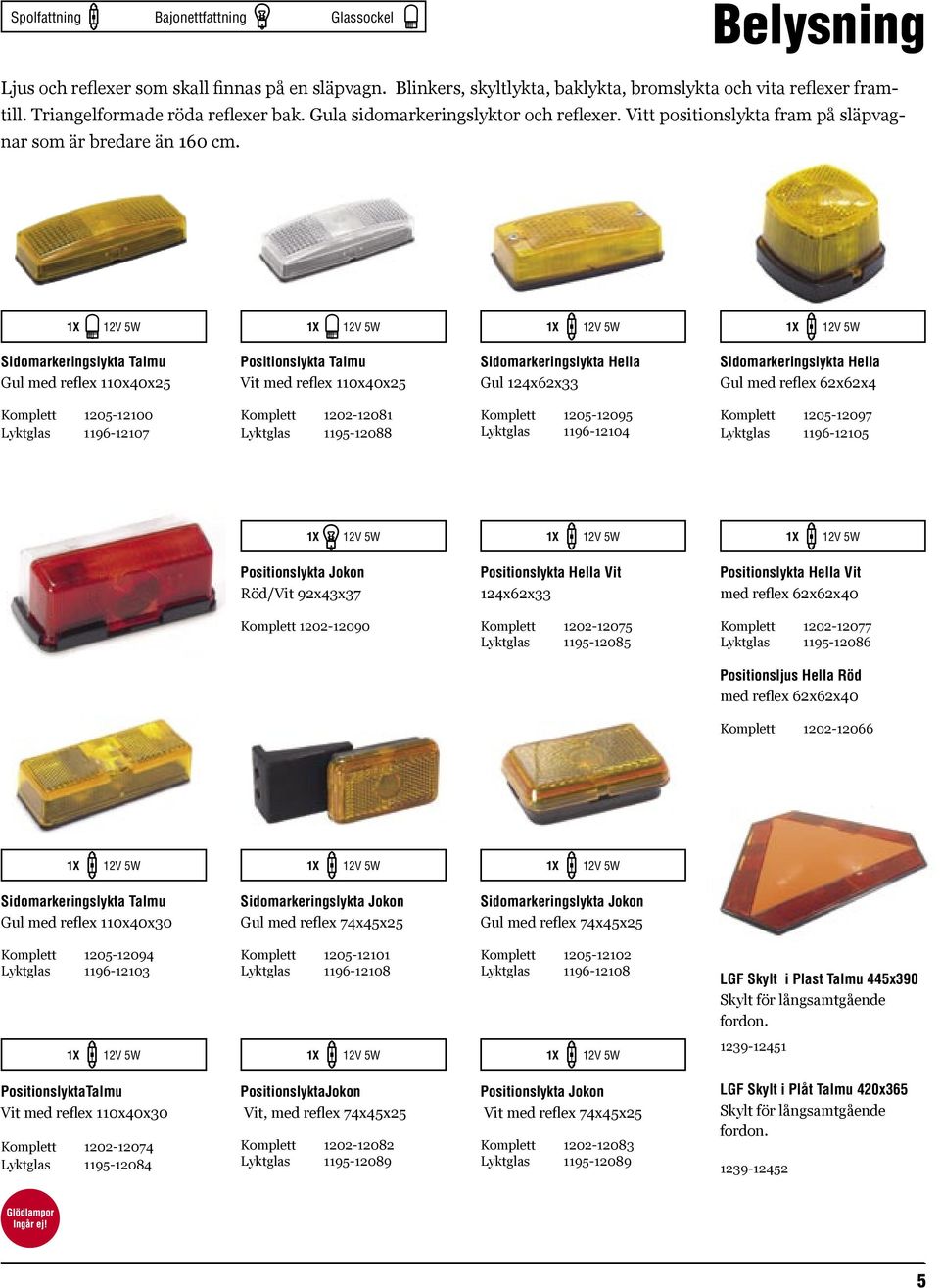

5 Spolfattning Bajonettfattning Glassockel Belysning Ljus och reflexer som skall finnas på en släpvagn. Blinkers, skyltlykta, baklykta, bromslykta och vita reflexer framtill. Triangelformade röda reflexer bak. Gula sidomarkeringslyktor och reflexer. Vitt positionslykta fram på släpvagnar som är bredare än 160 cm. 1X 12V 5W 1X 12V 5W 1X 12V 5W 1X 12V 5W Sidomarkeringslykta Talmu Gul med reflex 110x40x25 Positionslykta Talmu Vit med reflex 110x40x25 Sidomarkeringslykta Hella Gul 124x62x33 Sidomarkeringslykta Hella Gul med reflex 62x62x4 Komplett Lyktglas Komplett Lyktglas Komplett Lyktglas Komplett Lyktglas X 12V 5W 1X 12V 5W 1X 12V 5W Positionslykta Jokon Röd/Vit 92x43x37 Komplett Positionslykta Hella Vit 124x62x33 Komplett Lyktglas Positionslykta Hella Vit med reflex 62x62x40 Komplett Lyktglas Positionsljus Hella Röd med reflex 62x62x40 Komplett X 12V 5W 1X 12V 5W 1X 12V 5W Sidomarkeringslykta Talmu Gul med reflex 110x40x30 Sidomarkeringslykta Jokon Gul med reflex 74x45x25 Sidomarkeringslykta Jokon Gul med reflex 74x45x25 Komplett Lyktglas Komplett Lyktglas Komplett Lyktglas X 12V 5W 1X 12V 5W 1X 12V 5W LGF Skylt i Plast Talmu 445x390 Skylt för långsamtgående fordon PositionslyktaTalmu Vit med reflex 110x40x30 Komplett Lyktglas PositionslyktaJokon Vit, med reflex 74x45x25 Komplett Lyktglas Positionslykta Jokon Vit med reflex 74x45x25 Komplett Lyktglas LGF Skylt i Plåt Talmu 420x365 Skylt för långsamtgående fordon

6 Belysning 1X 12V 21/5W 1X 12V 21W 2X 12V 21W 1X 12V 10W 2X 12V 21W 1X 12V 10W Baklykta Jokon 164x83x56 Tvåkammarlykta röd, gul. Komplett Lyktglas Baklykta Hella 170x75x62 Trekammarlykta röd, gul. Komplett Hö Komplett Vä Lyktglas Hö Lyktglas Vä Baklykta Hella 158x64x51 Trekammarlykta röd, gul. Komplett Hö Komplett Vä Lyktglas Hö Lyktglas Vä X 12V 21/5W 1X 12V 21W 1X 12V 21/5W 1X 12V 21W 1X 12V 10W 2X 12V 18W Baklykta Talmu 186x68x50 Tvåkammarlykta röd, gul. Komplett Lyktglas Baklykta Talmu 170x65x60 Tvåkammarlykta röd, gul. Komplett Lyktglas Baklykta Hella diameter 115 mm djup 58 mm Trekammarlykta röd, gul (med skyltbelysning). Komplett Lyktglas X 12V 21W 1X 12V 10W 2X 12V 21W 1X 12V 10W 2X 12V 21W 1X 12V 10W Baklykta Talmu 121x121x56 Trekammarlykta röd, gul. Inklusive utbytbartglas för skyltbelysning. Komplett Lyktglas Baklykta Talmu 102x98x52 Trekammarlykta röd, gul. Inklusive utbytbart glas för skyltbelysning. Komplett Lyktglas Baklykta Jokon 103x100x55 Trekammarlykta röd, gul. Komplett Lyktglas

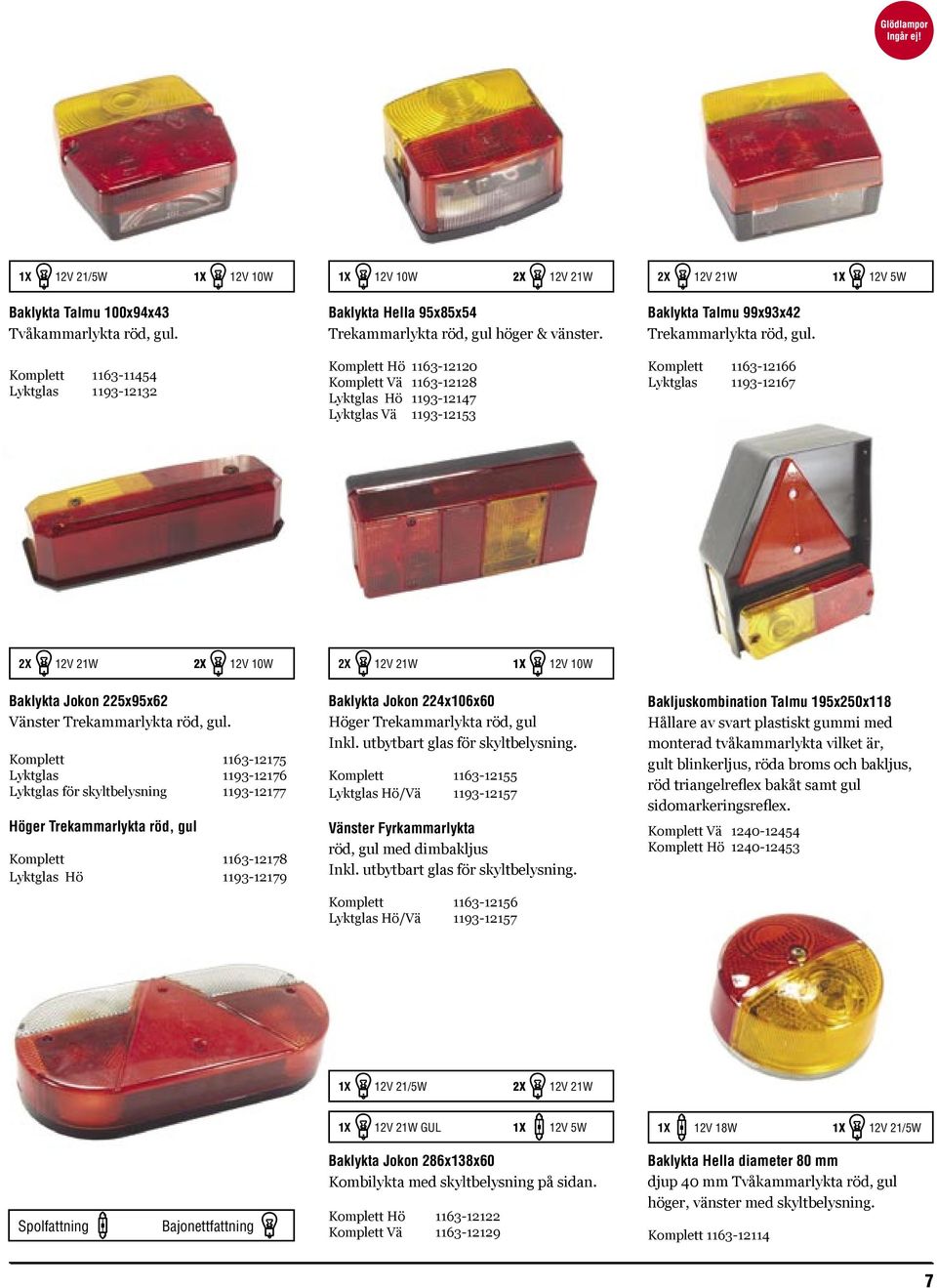

7 1X 12V 21/5W 1X 12V 10W 1X 12V 10W 2X 12V 21W 2X 12V 21W 1X 12V 5W Baklykta Talmu 100x94x43 Tvåkammarlykta röd, gul. Komplett Lyktglas Baklykta Hella 95x85x54 Trekammarlykta röd, gul höger & vänster. Komplett Hö Komplett Vä Lyktglas Hö Lyktglas Vä Baklykta Talmu 99x93x42 Trekammarlykta röd, gul. Komplett Lyktglas X 12V 21W 2X 12V 10W 2X 12V 21W 1X 12V 10W Baklykta Jokon 225x95x62 Vänster Trekammarlykta röd, gul. Komplett Lyktglas Lyktglas för skyltbelysning Höger Trekammarlykta röd, gul Komplett Lyktglas Hö Baklykta Jokon 224x106x60 Höger Trekammarlykta röd, gul Inkl. utbytbart glas för skyltbelysning. Komplett Lyktglas Hö/Vä Vänster Fyrkammarlykta röd, gul med dimbakljus Inkl. utbytbart glas för skyltbelysning. Komplett Lyktglas Hö/Vä Bakljuskombination Talmu 195x250x118 Hållare av svart plastiskt gummi med monterad tvåkammarlykta vilket är, gult blinkerljus, röda broms och bakljus, röd triangelreflex bakåt samt gul sidomarkeringsreflex. Komplett Vä Komplett Hö X 12V 21/5W 2X 12V 21W 1X 12V 21W GUL 1X 12V 5W 1X 12V 18W 1X 12V 21/5W Spolfattning Bajonettfattning Baklykta Jokon 286x138x60 Kombilykta med skyltbelysning på sidan. Komplett Hö Komplett Vä Baklykta Hella diameter 80 mm djup 40 mm Tvåkammarlykta röd, gul höger, vänster med skyltbelysning. Komplett

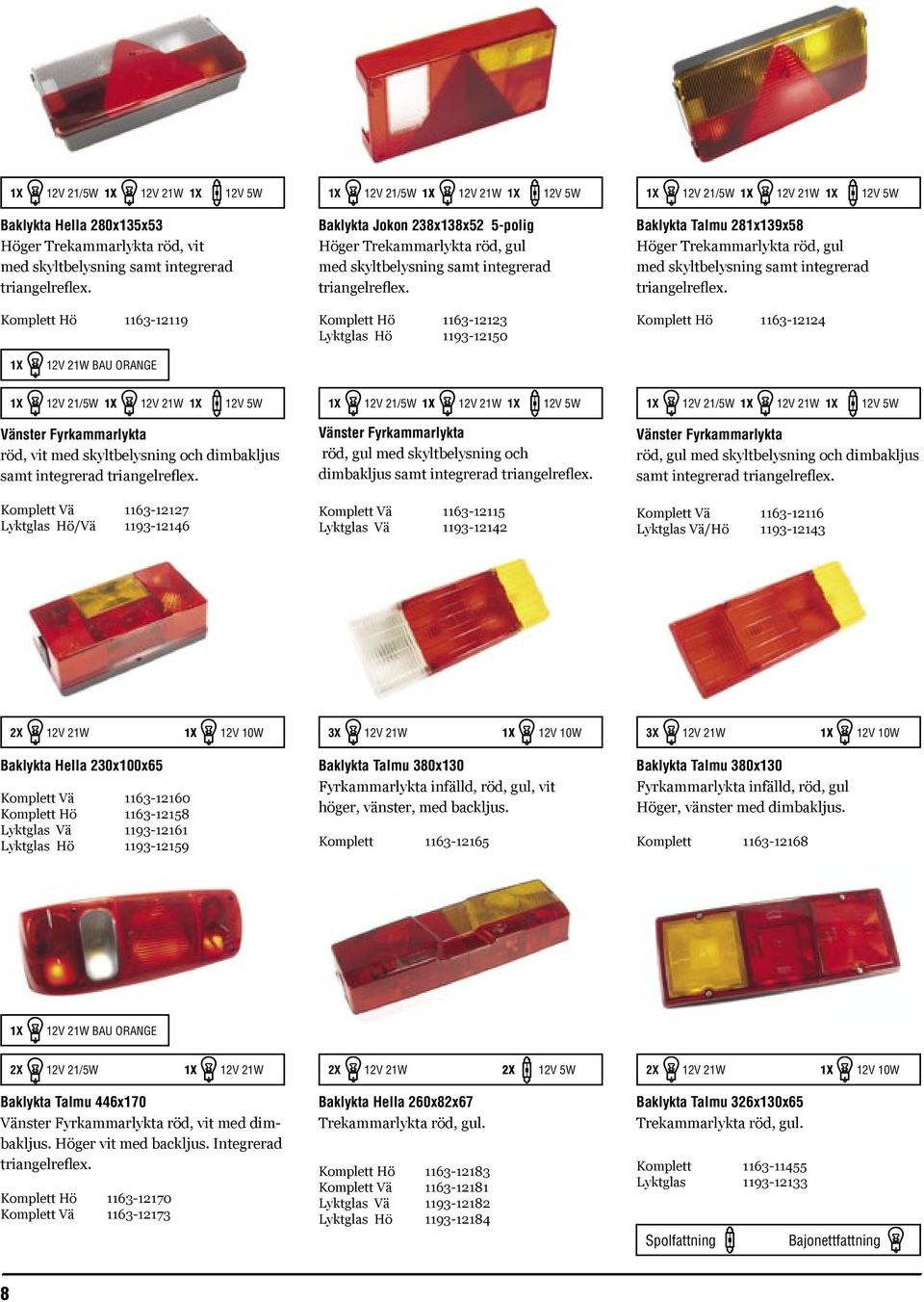

8 1X 12V 21/5W 1X 12V 21W 1X 12V 5W Baklykta Hella 280x135x53 Höger Trekammarlykta röd, vit med skyltbelysning samt integrerad triangelreflex. Komplett Hö X 12V 21/5W 1X 12V 21W 1X 12V 5W Baklykta Jokon 238x138x52 5-polig Höger Trekammarlykta röd, gul med skyltbelysning samt integrerad triangelreflex. Komplett Hö Lyktglas Hö X 12V 21/5W 1X 12V 21W 1X 12V 5W Baklykta Talmu 281x139x58 Höger Trekammarlykta röd, gul med skyltbelysning samt integrerad triangelreflex. Komplett Hö X 12V 21W BAU ORANGE 1X 12V 21/5W 1X 12V 21W 1X 12V 5W Vänster Fyrkammarlykta röd, vit med skyltbelysning och dimbakljus samt integrerad triangelreflex. Komplett Vä Lyktglas Hö/Vä X 12V 21/5W 1X 12V 21W 1X 12V 5W Vänster Fyrkammarlykta röd, gul med skyltbelysning och dimbakljus samt integrerad triangelreflex. Komplett Vä Lyktglas Vä X 12V 21/5W 1X 12V 21W 1X 12V 5W Vänster Fyrkammarlykta röd, gul med skyltbelysning och dimbakljus samt integrerad triangelreflex. Komplett Vä Lyktglas Vä/Hö X 12V 21W 1X 12V 10W 3X 12V 21W 1X 12V 10W 3X 12V 21W 1X 12V 10W Baklykta Hella 230x100x65 Komplett Vä Komplett Hö Lyktglas Vä Lyktglas Hö Baklykta Talmu 380x130 Fyrkammarlykta infälld, röd, gul, vit höger, vänster, med backljus. Komplett Baklykta Talmu 380x130 Fyrkammarlykta infälld, röd, gul Höger, vänster med dimbakljus. Komplett X 12V 21W BAU ORANGE 2X 12V 21/5W 1X 12V 21W 2X 12V 21W 2X 12V 5W 2X 12V 21W 1X 12V 10W Baklykta Talmu 446x170 Vänster Fyrkammarlykta röd, vit med dimbakljus. Höger vit med backljus. Integrerad triangelreflex. Komplett Hö Komplett Vä Baklykta Hella 260x82x67 Trekammarlykta röd, gul. Komplett Hö Komplett Vä Lyktglas Vä Lyktglas Hö Baklykta Talmu 326x130x65 Trekammarlykta röd, gul. Komplett Lyktglas Spolfattning Bajonettfattning 8

9 Spolfattning Bajonettfattning Belysning Reflex Röd triangelformad speciellt för släpvagnar, skruvas fast, har 2 hål med 5 mm diameter för fästskruvar Reflex Röd triangelformad inkl. hållare 205x163x15 Hö komplett Vä komplett Bromslykta Jokon 385x98x36 Baklykta röd, med svart bottenplatta Skyltlykta Jokon 90x45x Skyltlykta Hella 100x57x Bromslykta Jokon 350x15 infällbar X 12V 10W 1X 12V 5W 1X 12V 5W Skyltlykta Talmu 110x57x Skyltlykta Talmu 80x32x26 inkl. monteringsskruvar Skyltlykta Jokon 90x28 infällbar Reflex Talmu 90x40 Skruvas fast, har två hål med 4 mm diameter för fästskruvar, hålavståndet är på 79 mm. Finns i röd, gul och vit. Röd Gul Vit Reflex Talmu Med en diameter på 68 mm och ett hål i mitten för fästskruv Finns i röd, gul och vit. Vit med diameter på 60 mm. Röd Gul Vit

10 El-artiklar Spiral / Hyrkabel 7-ledad med en längd på 2 meter när den är helt utdragen. Med hankontakt i båda ändarna Kontakt 7-polig hona tillverkad av plast Sladd Jordad sladdvinda med 4 pet skyddade uttag. Kabel H05W-F 3G1,5mm² 25 meter kabel Tål en belastning på 880W upprullad och 3.500W utrullad Kontakt 7 polig hona tillverkad av aluminium Kontakt 13-polig hona tillverkad av plast Kontakt 13-polig hane Kontakt 7-polig hane Finns i plast och aluminium. Gummitätning till kontakthållare Hållare för honkontakt Plast Aluminium Adapter 13/7 polig Adapter 13/7 polig Adapter 7/13 polig Hållare Stickpropp

11 El-artiklar Batteriladdare Lämplig för mindre batterier avsedda för t.ex. MC och snöskoter. Omställbar mellan 6 och 12 volt och med en kapacitet på 0,5 amp Backvarnare 12V Back-Up Alert ersätter glödlampan i backljuset och avger både backljus och varningssignal så snart backväxeln läggs i. Passar till sockel BA 15s. för 12V Kabelskor snabbfäste Provutrustning Vagnljustestare 7-polig för släpfordon När du lätt och enkelt vill kontrollera om belysningen på ditt släpfordon fungerar VAGNSLJUSTESTARE enkel kontroll av belysningen på ditt fordon! 11

12 Så kopplar man släpet 1 2 Den viktigaste förbindningen mellan dragfordonet och släpfordonet är kulkopplingen, den måste låsa säkert på dragkulan. Höj, veva upp och fäst stödhjulet säkert. 3 4 Koppla in el till belysningen på släpet. Säkerhetswiren är en väsentlig del på vagnen. Se till att den alltid är rätt monterad och sitter fast i bilens fästplåt. 5 6 Med ett bra stödhjul blir påkopplingen och förflyttningen enklare. Viktigt är att stödhjulet är uppe under färd. Kontrollera alltid belysningen före färd. 12

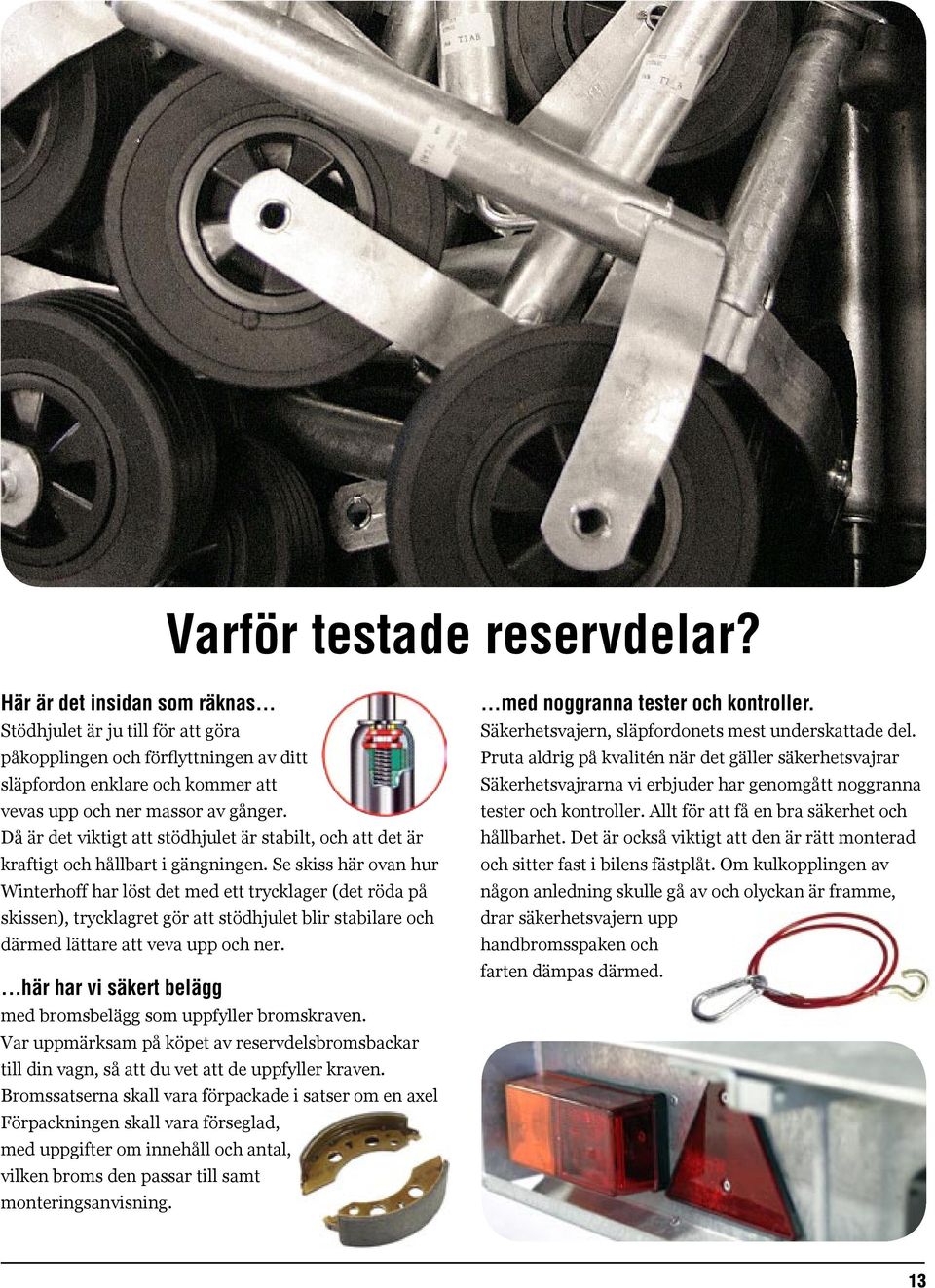

13 Varför testade reservdelar? Här är det insidan som räknas... Stödhjulet är ju till för att göra påkopplingen och förflyttningen av ditt släpfordon enklare och kommer att vevas upp och ner massor av gånger. Då är det viktigt att stödhjulet är stabilt, och att det är kraftigt och hållbart i gängningen. Se skiss här ovan hur Winterhoff har löst det med ett trycklager (det röda på skissen), trycklagret gör att stödhjulet blir stabilare och därmed lättare att veva upp och ner....här har vi säkert belägg med bromsbelägg som uppfyller bromskraven. Var uppmärksam på köpet av reservdelsbromsbackar till din vagn, så att du vet att de uppfyller kraven. Bromssatserna skall vara förpackade i satser om en axel Förpackningen skall vara förseglad, med uppgifter om innehåll och antal, vilken broms den passar till samt monteringsanvisning....med noggranna tester och kontroller. Säkerhetsvajern, släpfordonets mest underskattade del. Pruta aldrig på kvalitén när det gäller säkerhetsvajrar Säkerhetsvajrarna vi erbjuder har genomgått noggranna tester och kontroller. Allt för att få en bra säkerhet och hållbarhet. Det är också viktigt att den är rätt monterad och sitter fast i bilens fästplåt. Om kulkopplingen av någon anledning skulle gå av och olyckan är framme, drar säkerhetsvajern upp handbromsspaken och farten dämpas därmed. 13

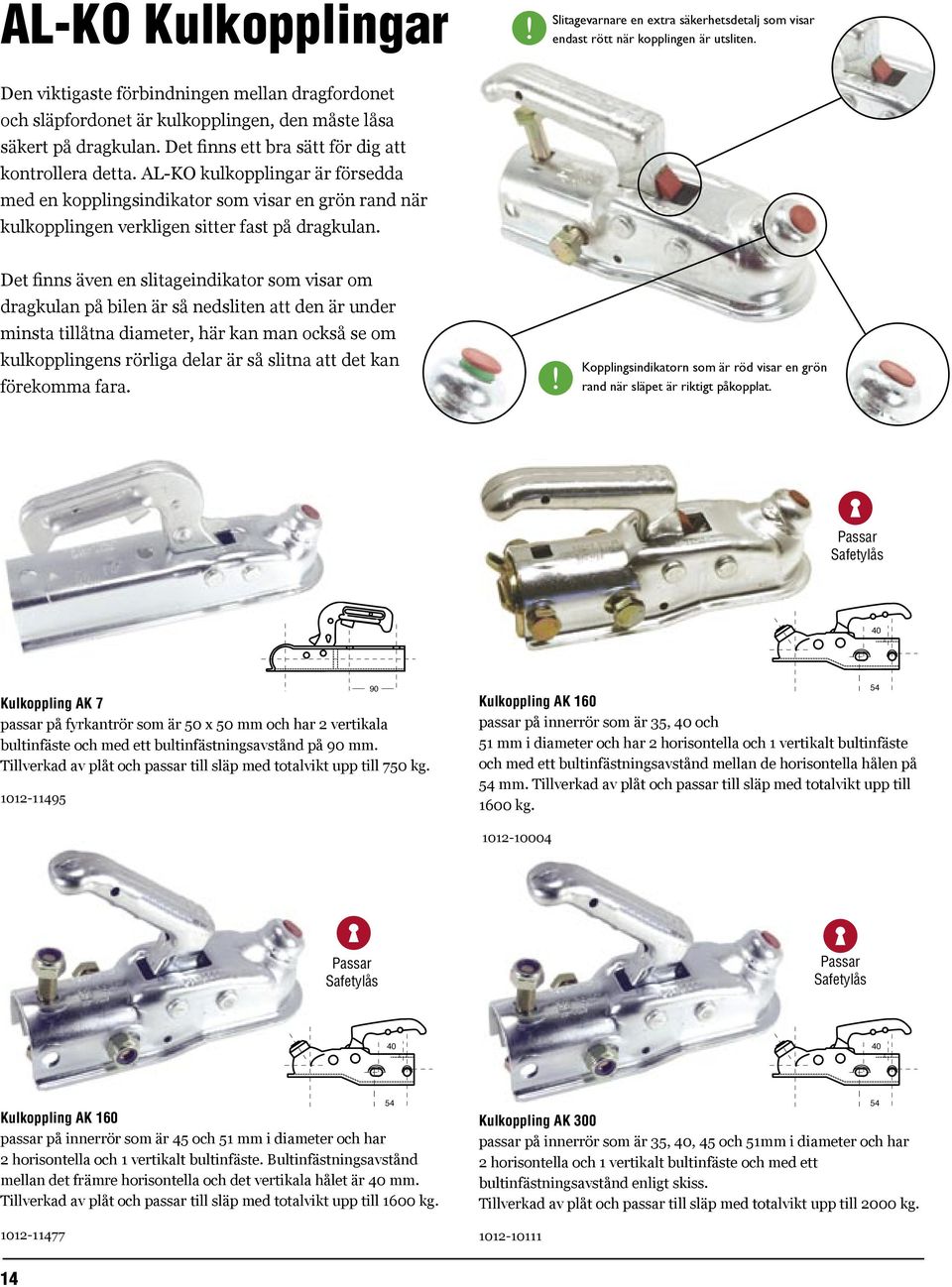

14 AL-KO Kulkopplingar Slitagevarnare en extra säkerhetsdetalj som visar endast rött när kopplingen är utsliten. Den viktigaste förbindningen mellan dragfordonet och släpfordonet är kulkopplingen, den måste låsa säkert på dragkulan. Det finns ett bra sätt för dig att kontrollera detta. AL-KO kulkopplingar är försedda med en kopplingsindikator som visar en grön rand när kulkopplingen verkligen sitter fast på dragkulan. Det finns även en slitageindikator som visar om dragkulan på bilen är så nedsliten att den är under minsta tillåtna diameter, här kan man också se om kulkopplingens rörliga delar är så slitna att det kan förekomma fara. Kopplingsindikatorn som är röd visar en grön rand när släpet är riktigt påkopplat. Passar Safetylås 40 Kulkoppling AK 7 passar på fyrkantrör som är 50 x 50 mm och har 2 vertikala bultinfäste och med ett bultinfästningsavstånd på 90 mm. Tillverkad av plåt och passar till släp med totalvikt upp till 750 kg Kulkoppling AK 160 passar på innerrör som är 35, 40 och 51 mm i diameter och har 2 horisontella och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd mellan de horisontella hålen på 54 mm. Tillverkad av plåt och passar till släp med totalvikt upp till 1600 kg Passar Safetylås Passar Safetylås Kulkoppling AK 160 passar på innerrör som är 45 och 51 mm i diameter och har 2 horisontella och 1 vertikalt bultinfäste. Bultinfästningsavstånd mellan det främre horisontella och det vertikala hålet är 40 mm. Tillverkad av plåt och passar till släp med totalvikt upp till 1600 kg Kulkoppling AK 300 passar på innerrör som är 35, 40, 45 och 51mm i diameter och har 2 horisontella och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd enligt skiss. Tillverkad av plåt och passar till släp med totalvikt upp till 2000 kg

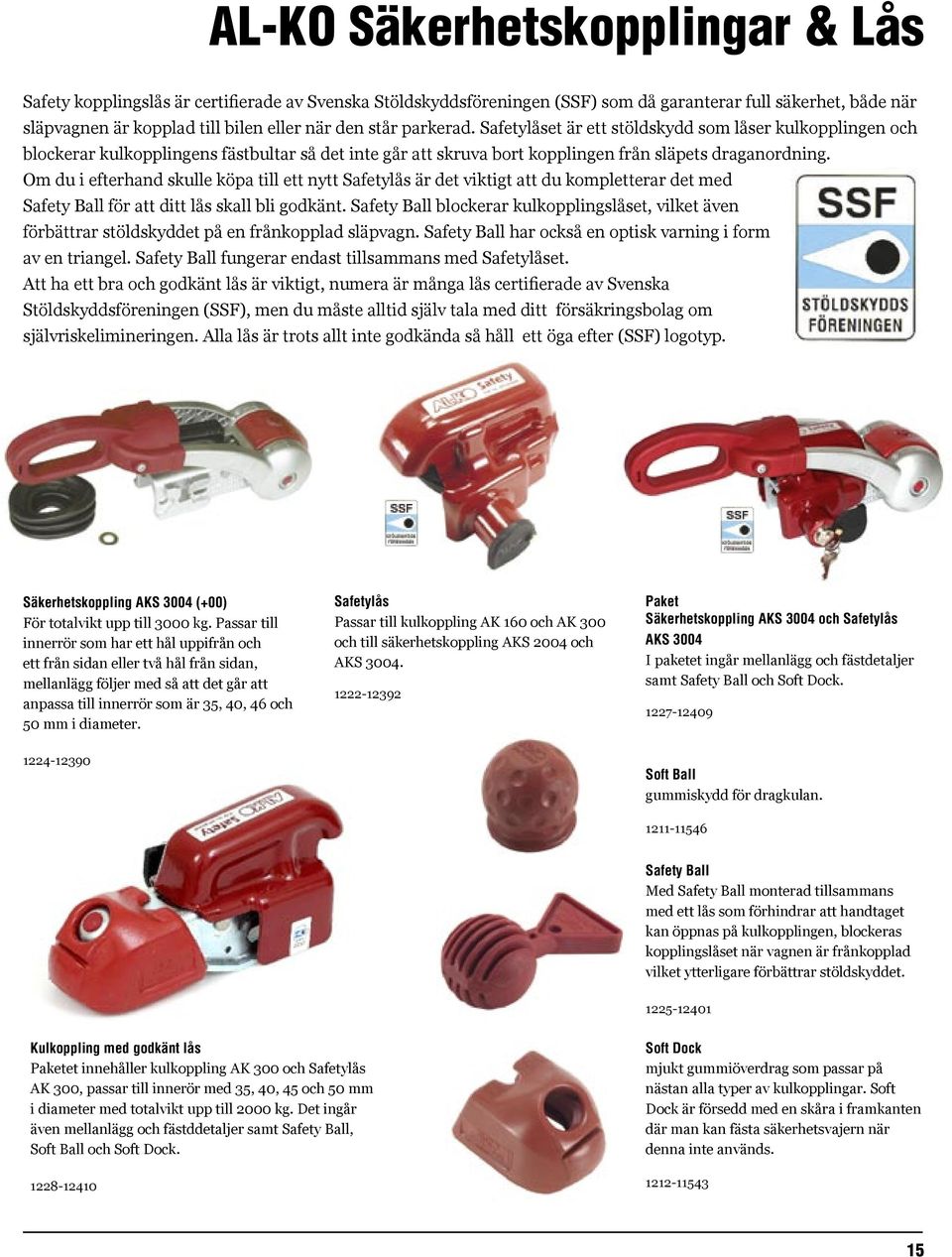

15 AL-KO Säkerhetskopplingar & Lås Safety kopplingslås är certifierade av Svenska Stöldskyddsföreningen (SSF) som då garanterar full säkerhet, både när släpvagnen är kopplad till bilen eller när den står parkerad. Safetylåset är ett stöldskydd som låser kulkopplingen och blockerar kulkopplingens fästbultar så det inte går att skruva bort kopplingen från släpets draganordning. Om du i efterhand skulle köpa till ett nytt Safetylås är det viktigt att du kompletterar det med Safety Ball för att ditt lås skall bli godkänt. Safety Ball blockerar kulkopplingslåset, vilket även förbättrar stöldskyddet på en frånkopplad släpvagn. Safety Ball har också en optisk varning i form av en triangel. Safety Ball fungerar endast tillsammans med Safetylåset. Att ha ett bra och godkänt lås är viktigt, numera är många lås certifierade av Svenska Stöldskyddsföreningen (SSF), men du måste alltid själv tala med ditt försäkringsbolag om självriskelimineringen. Alla lås är trots allt inte godkända så håll ett öga efter (SSF) logotyp. Säkerhetskoppling AKS 3004 (+00) För totalvikt upp till 3000 kg. Passar till innerrör som har ett hål uppifrån och ett från sidan eller två hål från sidan, mellanlägg följer med så att det går att anpassa till innerrör som är 35, 40, 46 och 50 mm i diameter. Safetylås Passar till kulkoppling AK 160 och AK 300 och till säkerhetskoppling AKS 2004 och AKS Paket Säkerhetskoppling AKS 3004 och Safetylås AKS 3004 I paketet ingår mellanlägg och fästdetaljer samt Safety Ball och Soft Dock Soft Ball gummiskydd för dragkulan Safety Ball Med Safety Ball monterad tillsammans med ett lås som förhindrar att handtaget kan öppnas på kulkopplingen, blockeras kopplingslåset när vagnen är frånkopplad vilket ytterligare förbättrar stöldskyddet Kulkoppling med godkänt lås Paketet innehåller kulkoppling AK 300 och Safetylås AK 300, passar till innerör med 35, 40, 45 och 50 mm i diameter med totalvikt upp till 2000 kg. Det ingår även mellanlägg och fästddetaljer samt Safety Ball, Soft Ball och Soft Dock Soft Dock mjukt gummiöverdrag som passar på nästan alla typer av kulkopplingar. Soft Dock är försedd med en skåra i framkanten där man kan fästa säkerhetsvajern när denna inte används

16 Winterhoff Kulkopplingar Kulkoppling WW 30 K+Z Passar till innerrör som är 35, 40, 45, 51 mm diameter och har 2 horisontella och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd på 40/54mm. Är tillverkad i gjutjärn vilket ger extra hållbarhet och passar till släp med totalvikt upp till 3000 kg Kulkoppling WW 8-E Passar på fyrkantrör som är 50 x 50 mm och med 2 vertikala bultinfäste och med ett bultinfästningsavstånd på 90 mm. Tillverkad av plåt och passar till släp med totalvikt upp till 800 kg ø 40 Kulkoppling WW 150N Passar på innerrör som är 50/51 mm diameter och har 1 horisontellt och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd på 40 mm. Är tillverkad i plåt och passar till släp med totalvikt upp till 1500 kg Kulkoppling WW 300-H*1212 Passar till innerrör som är 50/51 mm diameter och har 1 horisontellt och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd på 40 mm. Är tillverkad i gjutjärn vilket ger extra hållbarhet och passar till släp med totalvikt upp till 3500 kg Kulkoppling WW 13 Passar på innerrör som är 45/46 mm diameter och har 1 horisontellt och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd på 40 mm. Är tillverkad av plåt och passar till släp med totalvikt upp till 1500 kg

17 Winterhoff Säkerhetskopplingar & Lås ROBSTOP WW 30 Lås till kulkoppling WW 30 K+Z Ett lås som är certifierat av SSF. Gör så att kulkopplingen inte kan demonteras, heller inte öppnas under resan. Är enkel att använda och har en säkerhetskula i plast som blockerar kulkopplingslåset, när släpfordonet är frånkopplat Godkänt stöldlås till WS 3000 S Stöldlåset Robstop WS 3000 S består av två delar som enkelt kan monteras ihop från vardera sidan av kopplingen. Låset spärrar till- och frånkopplingen samt döljer den sidmonterade infästningsbulten vilket förhindrar demontering av denna. Två nycklar medföljer cylinderlåset. Är certifierat av Svenska Stöldskyddsföreningen Säkerhetskoppling WS 3000 S (+00) För totalvikt upp till 2700 kg. Passar till innerrör som har ett hål uppifrån och ett från sidan eller två hål från sidan, mellanlägg följer med så att det går att anpassa till innerrör som är 35, 40, 46 och 50 mm i diameter. Bultinfästningsavstånd mellan de horisontella hålen 50/54 mm och korsmått 40/45 mm Kulkoppling med godkänt lås I paketet som innehåller kulkoppling WW 30K+Z som passar till innerrör med 35, 40, 45 och 51 mm i diameter och med en totalvikt upp till 3000 kg, ingår också lås Robstop samt en säkerhetskula i plast som blockerar kulkopplingslåset när släpfordonet är frånkopplat Säkerhetskoppling med godkänt lås I paketet som innehåller säkerhetskoppling WS 3000 S och lås Robstop, passar till innerrör med 35, 40, 46 och 50 mm i diameter och med en totalvikt upp till 3000 kg, ingår det också och en säkerhetskula i plast som blockerar kulkopplingslåset när släpfordonet är frånkopplat

18 Albe & Fad Kulkopplingar & Lås Kulkoppling FAD GII/4 Passar till innerrör som är 35 mm diameter och har 2 vertikala bultinfäste och med ett bultinfästningsavstånd på 55 mm. Är tillverkad av plåt och passar till släp med en totalvikt upp till 1000 kg Kulkoppling EM 80 R/A Passar till innerrör som är 45/46 mm diameter och har 1 horisontellt och 1 vertikalt bultinfäste och med ett bultinfästnings-avstånd på 40 mm. Är tillverkad i plåt och passar till släp med en totalvikt upp till 800 kg Kulkoppling EM 150R/G Passar till innerrör som är 70 mm i diameter och har 3 vertikala bultinfäste och med ett bultinfästningsavstånd på 90 mm och ett på 116 mm. Är tillverkad i plåt och passar till släpvagnar med en totalvikt upp till 1500 kg Kulkoppling EM 300 R/B Passar till innerrör som är 50/51 mm diameter och har 1 horisontellt och 1 vertikalt bultinfäste och med ett bultinfästningsavstånd på 40 mm. Är tillverkad i gjutjärn vilket ger extra hållbarhet och passar till släp med en totalvikt upp till 3000 kg Stöldlås Tyloc passar de flesta kulkopplingar, och är ett lås som fungerar även när bilen är påkopplad, inklusive 1st hänglås Stöldlås BPW inklusive hänglås, passar till de flesta kulkopplingar Stöldlås Tyloc inklusive 2 st hänglås vilket gör att du även kan låsa släpvagnskåpan

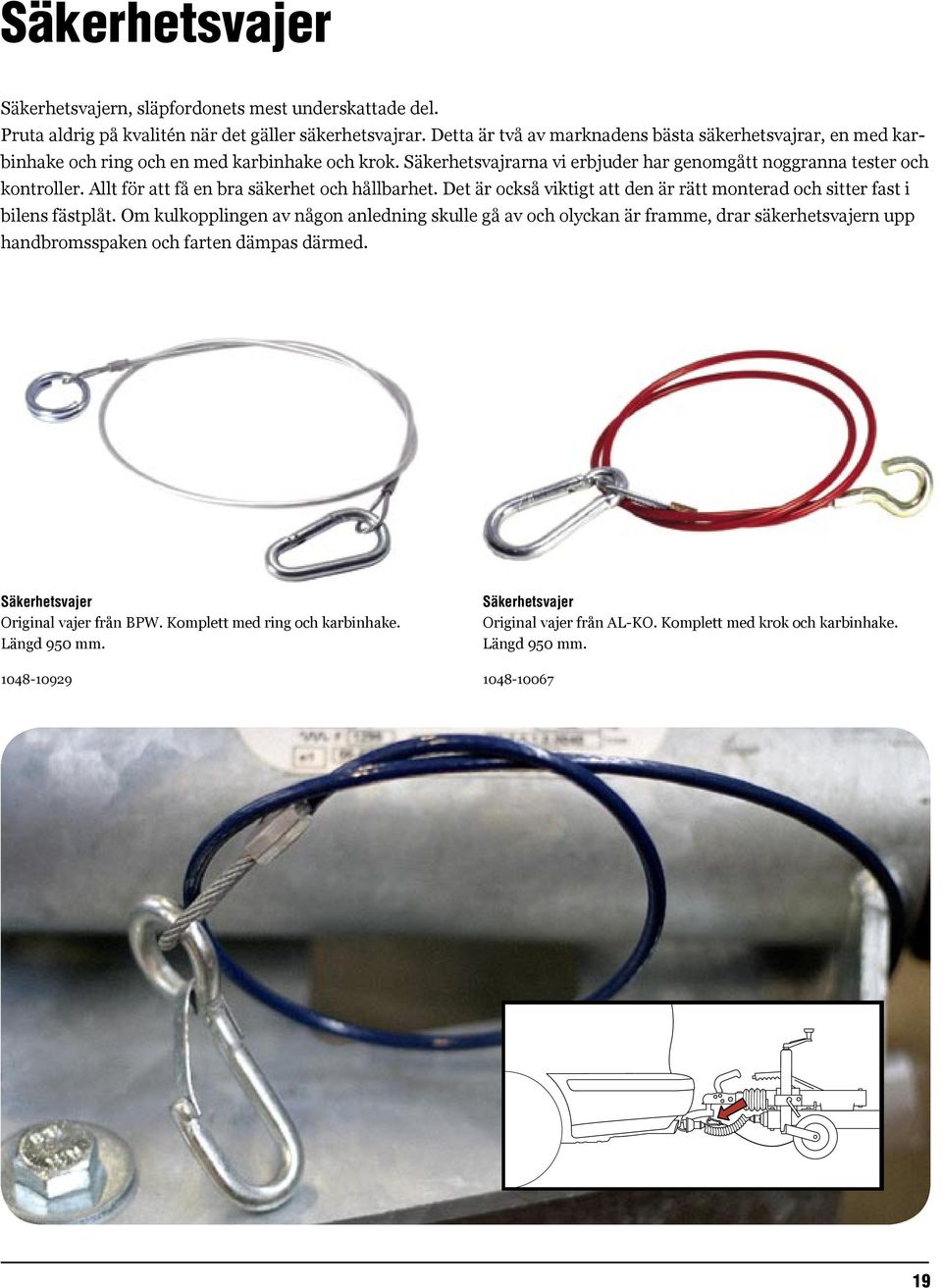

19 Säkerhetsvajer Säkerhetsvajern, släpfordonets mest underskattade del. Pruta aldrig på kvalitén när det gäller säkerhetsvajrar. Detta är två av marknadens bästa säkerhetsvajrar, en med karbinhake och ring och en med karbinhake och krok. Säkerhetsvajrarna vi erbjuder har genomgått noggranna tester och kontroller. Allt för att få en bra säkerhet och hållbarhet. Det är också viktigt att den är rätt monterad och sitter fast i bilens fästplåt. Om kulkopplingen av någon anledning skulle gå av och olyckan är framme, drar säkerhetsvajern upp handbromsspaken och farten dämpas därmed. Säkerhetsvajer Original vajer från BPW. Komplett med ring och karbinhake. Längd 950 mm Säkerhetsvajer Original vajer från AL-KO. Komplett med krok och karbinhake. Längd 950 mm

20 Stödhjul Stödhjulet är en viktig del på husvagnen eller släpet. Med ett bra stödhjul blir påkopplingen och förflyttningen enklare. 500 mm 500 mm 475 mm 690 mm 48 mm 200 kg 48 mm 200 kg 48 mm 200 kg 48 mm 150 kg Stödhjul Stödhjul av massivgummi och med fälg av plast. Hjulets diameter/bredd är 200 x 50 mm. Stödhjul Stödhjul av massivgummi med fälg av plåt. Hjulets diameter/ bredd är 200 x 50 mm. Stödhjul Stödhjul av massivgummi och med fälg av plast. Hjulets diameter/bredd är 215 x 65 mm. Stödhjul med våg masssivgummi och med fälg av plast. Hjulets diameter/bredd är 225 x 70 mm Stödhjulsfäste Fäste med ledad arm mm 48 mm 48 mm Stödhjulsfäste Klämma till stödhjul passar till fäströr på ø 48 mm Stödhjulsfäste Klämma till stödhjul av plåt passar till fäströr på ø 48 mm Handgrepp till stödhjul Monteras på stödhjulet för att lätt kunna förflytta vagnen. Är även till stor hjälp när du skall höja eller sänka ditt stödhjul. Passar till alla stödhjul som har 48 mm fäströr Hjul Massiv gummi med plastfälg och en diameter/bredd på 250 x 70 mm mm 215 mm 200 mm Hjul Hjul i massiv gummi med plastfälg och en diameter/ bredd på 215 x 65 mm Hjul Hjul i massiv gummi med plastfälg och en diameter/ bredd på 200 x 50 mm Låsarm Låsarm ledad till klämma Låsarm Låsarm till klämma

21 Ett stödhjul vevas upp och ner massor av gånger. Då är det viktigt att stödhjulet är stabilt, och hållbart i gängningen. Se skiss här bredvid hur Winterhoff har löst det med ett trycklager (det röda på skissen), trycklagret gör att stödhjulet blir stabilare och därmed lättare att veva upp och ner. 480 mm 495 mm 520 mm 480 mm 48 mm 150 kg 48 mm 150 kg 60 mm 250 kg 48 mm 150 kg Stödhjul massivgummi och med fälg av plast. Hjulets diameter/bredd är 225 x 65 mm och fäströrets diameter är 48 mm. Stödhjul med luftdäck och med fälg av plast. Hjulets diameter/bredd är 260 x 85 mm och fäströrets diameter är 48 mm. Stödhjul massivgummi och med fälg av plåt. Hjulets diameter/bredd är 225 x 65 mm och fäströrets diameter är 60 mm. Stödhjul massivgummi och med fälg av plast. Hjulets diameter/bredd är 200 x 50 mm och fäströrets diameter är 48 mm mm 48 mm 60 mm A 120 mm B 170 mm Stödhjulsfäste av gjuten metall med stor hållfasthet, inklusive handtag av plåt Stödhjulsfäste inklusive handtag av plåt Stödhjulsfäste inklusive handtag av plåt A Låsarm Till stödhjulsfäste med nr /24 A B mm 225 mm 260 mm 48 mm 700 mm 200 kg Hjul i massivgummi med fälg av plast och en diameter/bredd på 200 x 50 mm. Hjul i massivgummi med fälg av plast och en diameter/bredd på 225 x 75 mm. Hjul Luftdäck med fälg av plast och en diameter/bredd på 260 x 85 mm. Stödben som passar till fäströr med 48 mm diameter. Tål en belastning upp till 200 kg

22 Stödhjul / Stödben Stödhjul Stödhjulsbroms för obromsade släpvagnar. Ett perfekt tillbehör när du vill att ditt släp skall stå fast även på ojämnt underlag. Komplett stödhjul Stödhjulsfäste Svängbart Ett vridbart stödhjulsfäste som passar till alla 48 mm stödhjul. Klarar en totalvikt upp till 300 kg och har ett infästningsmått på c-c 105 mm Stödben Elektriskt E.C.S Ett varmgalvaniserat elektriskt stödben, som har automatisk nivåreglering tack vare det inbyggda elektroniska vattenpasset. Genom de kraftiga elmotorerna, ett på varje stödben, ställs alltid vagnen upp vågrätt oavsett markens lutning. Men det är också möjligt att göra en individuell inställning på varje stödben. Med den låga vikten på 34,5 kg innebär monteringen av AL-KO E.C.S. en viktökning på endast 15,7 kg jämfört med fyra manuella Stabilform stödben. Enkel att montera, som extra utrustning på AL-KO chassi fr.o.m. årsmodell Max totalvikt är 2000 kg och max belastning per stödben är 1000 kg. Följande delar ingår: 1 Fjärrkontroll 4 Stabilform stödben med inbyggda motorer 4 big foot stödbensplattor 4 anslutningskablar 1 strömmatningskabel 1 elektronisk manöverenhet med 2 nycklar installations material och monteringsanvisning A C Big foot Stödbensplattor Är en extra utrustning för alla husvagnar med AL-KO chassi och AL-KO Stabilform Stödben. När benet vevas ut fälls plattan ned och benet glider på plattan som automatiskt vinklas i rätt läge när plattan når marken. Tål en belastning upp till 1000 kg och med en stödyta på 200 x 80 mm som har inbyggda förstärkningsribbor. Fälls automatisk upp igen när stödbenet vevas upp. En sats med 4 stödbensplattor, inkl. monteringsmaterial och monteringsanvisning Stödben Stödben med ledad fot, tål en belastning upp till 250 kg. Har en längd på 440 mm och inbyggnadsmåttet är 250 mm Vev till stödben med längd på 650 mm

23 Hjulstötdämpare Hjulstötdämparna är anpassade till husvagnens/släpvagnens totalvikt och ger därigenom varje släp maximala köregenskaper. Hjulstötdämparna åldras med tiden och dess egenskaper försämras, utan att för den skull behöver ha uppstått något läckage. Då uppträder vagnen oroligare på vägen och påfrestningarna både på kaross och inredning ökar. Byt hjulstötdämpare då får du: bättre körstabilitet, säkrare inbromsningar och optimal markkontakt. Hjulstötdämpare Octagon (grön) stötdämpare med en totalvikt upp till 900 kg på enkelaxel och 1600 kg på tandemaxel samt ett inbyggnadsmått på c-c mm Hjulstötdämpare Octagon (blå) stötdämpare med totalvikt upp till1300 kg på enkelaxel och 2500 kg på tandemaxel samt ett inbyggnadsmått på c-c mm Hjulstötdämpare Octagon (röd) stötdämpare med en totalvikt upp till 1800 kg på enkelaxel och 3500 kg på tandemaxel samt ett inbyggnadsmått på c-c mm Hjulstötdämpare Universalstötdämpare som bl.a. passar till AL-KO Euro plus, Euro Compact och Delta axlar. Med totalvikt upp till 1500 kg på enkelaxel och med ett inbyggnadsmått på c-c mm. Hjulstötdämpare c-c mm universal passar till BPW och Peitz. Med totalvikt upp till 1600 kg på enkelaxel och med ett inbyggnadsmått på c-c mm Hjulstötdämpare c-c mm universal passar till BPW och Peitz. Med totalvikt upp till 1500 kg på enkelaxel och med ett inbyggnadsmått på c-c mm Hjulstötdämpare Boogie universal passar bl.a. till BPW och Peitz. Med totalvikt upp till 2700 kg på tandemaxel samt med ett inbyggnadsmått på c-c mm

24 Lämlås Till Släpvagnar / Spännband Lämlås Atlas El-förzinkat med en längd på 275 mm och bredd på 80 mm. 4-hålsinfästning för M8-bult Lämlås HBN El-förzinkat med en längd på 122 mm och bredd på 86 mm. 2-hålsinfästning för M8-bult Lämlås Dano El-förzinkat med en längd på 225 mm och en bredd på 90 mm, 3-hålsinfästning för M8- bult och låsbart med hänglås Lämlås HTK El-förzinkat med fjäderlås och en längd på 190 mm och bredd på 85 mm 2-hålsinfästning för M8-bult, är låsbart med hänglås Fäste vinkel för boxlås Hake till exenterlås Hake till exenterlås Boxlås Förankra alltid din last på släpvagnen. Spännband är lätta att använda och håller lasten på plats. Exenterlås KPL Exenterlås KPL Spännband Hjulsurrning med en surrningsstyrka upp till 4000 kg och en längd på 5 meter Spännband surrningsstyrka upp till 1000 kg och en längd på 5 meter Spännband surrningsstyrka upptill 4000 kg och en längd på 5 meter

25 Bindöglor / Kölrullar Till Båtvagnar Bindögla ovanpåliggande som tål en belastning upp till 1700 kg och med en hålbild på ett hål ø 8 mm Bindögla ovanpåliggande som tål en belastning upp till 1000 kg. Med en hålbild på två hål ø 6,5 mm Bindögla försänkt som tål en belastning upp till 1000 kg, 90 x 11 och med en hålbild på ett hål ø 8 mm Bindögla ovanpåliggande som tål en belastning upp till 500 kg. Med en hålbild på ett hål ø 8,5 mm, tre hål ø 5 mm Bricka till bindögla med 1 st M8 hål. Best.nr Kraftiga kölrullar och stödrullar i massivt gummi som tål stora påfrestningar. Passar de flesta båttrailrar på marknaden. Kölrulle Längd på 200 mm. Håldiameter på 17 mm Kölrulle Längd på 245 mm. Håldiameter på 17 mm Kölrulle Längd på 130 mm. Håldiameter på 15 mm. Kölrulle Längd på 100 mm. Håldiameter på 12 mm. Kölrulle Längd på 295 mm. Håldiameter på 17 mm. Stödrulle Längd på 80 mm och axelns diameter skall vara 22 mm Gummistropp T i fyra steg Gummistropp T i fem steg Gummistropp i fyra steg Fäste för stropp tillverkad i plast

26 Vinsch Säkra och kraftiga vinschar, kan användas till bil- och båttrailrar men även till mycket inom skogs och verkstadsarbeten, de är anpassade både till vajrar och band, samt har en dragkraft från kg, är märkta och godkända enligt maskindirektivet 89/392 EWG. Vinscharna har automatisk lastbroms. Vinsch Alko Typ 351 Med en dragkraft upp till 350 kg och utväxling på 2.50:1, vinschen är anpassad till både vajer och band som man beställer separat Vinschband Alko Typ 351 Längd på 4,5 m och en bredd på 50 mm Vinschvajer till Alko Typ 351 Längd på 7 m och en diameter på 4 mm Vev till vinsch Vinsch Alko Typ 901A Med en dragkraft upp till 900 kg och en utväxling på 8.75:1, vinschen är anpassad till både vajer och band som man beställer separat. Med avrullningsautomatik Vinschband Alko Typ 901A Längd på 7 m och en bredd på 50 mm Vinschvajer till Alko Typ 901A Längd på 10 m och en diameter på 7 mm Vev till vinsch 901A Vinsch DL Har en dragkraft upp till 635 kg och utväxling på 4.5:1, levereras utan vajer/band Vinsch DL Har en dragkraft upp till 817 kg och utväxling på 5.5:1, levereras utan vajer/band Vinsch DL Har en dragkraft upp till 1136 kg och utväxling på 5.5:1, levereras utan vajer/band Vinschband DL-vinsch Längd på 8 m och en bredd på 47 mm Vinschvajer DL-vinsch Längd på 8 m och diameter på 5 mm Vev till vinsch DL

27 EN MYCKET PRISVÄRD Vinsch BÅTVINSCH 800 Kg Dragkraft Utväxling 4, 1:1 Kuggkransar på båda sidor för ökad stabilitet! Spärr med 3 lägen: Fram, Back och Frikoppling 8 meter vinschband ingår! Med säkerhetslås! Draghållfasthet på 1500 kg ORIGINAL! Endast testade reservdelar 27

28 El-Vinsch En vinsch är utmärkt att använda till bärgning av lättare fordon och släpvagnar men kan även användas inom andra områden. Vinschen har motordriven in- och utmatning, planetväxel och automatisk återställning av strömbrytaren. Det lilla och smidiga formatet gör att den också är lätt att montera i snäva utrymmen. El-Vinsch ATV 3000 En 12V kvalitetsvinsch i kompakt format som har en dragkraft upp till 1360 kg samt frisploning. Levereras med 15,2 meters vajer och monterad krok. Har motordriven in och utmatning El-Vinsch ATV 2000 En 12V kvalitetsvinsch som har en dragkraft upp till 970 kg samt frisploning. Levereras med 15,2 meters vajer och monterad krok. Har motordriven in och utmatning MONTERAD BILD EL-VINSCH Utmärkt till bärgning! 28

29 Gasfjädrar Gasfjädrar använder man t.ex. till kåpor på släp, till bakluckan och skidboxen på din personbil, på traktorer, o.s.v. När du skall köpa ny gasfjäder är det viktigt att du mäter den gamla så du får rätt storlek och tryck. Eftersom gasfjädrar är en beställningsvara kan vi endast ta emot gasfjädrar med rätt maxtryck i retur. E C Du kan välja det tryck du vill ha upp till det maxtryck som står angivet i tabellen Utskjuten längd E (mm) Slaglängd C (mm) Max- Tryck (N) Gänga Best. nummer M M M M M M M M M M M M M M M M M M M M M M När du skall köpa ny gasfjäder är det viktigt att du mäter den gamla så du får rätt storlek och tryck. Öglor A Gänga Tjocklek (B) x Ögla Best. Längd (A) (mm) (mm) nummer M6 10 x M6 5 x M8 10 x M8 5 x M10 10 x M10 12 x M10 10 x M10 12 x B E Utskjuten längd E (mm) Slaglängd C (mm) Tryck (N) Gänga Best. nummer M M M M M M C Vinkelkulleder Gänga Längd (A) (mm) Best. nummer M M M A 29

30 Tillbehör Gasvarnare Gasgard Kontrollinstrument för 6, 11 och 19 kg gasolflaskor. Med GASGARD undviker Du obehaget att stå utan gas när Du kanske bäst behöver den. Som läckindikator ger GASGARD kontroll av både ventilen på flaskan och av systemet i övrigt Brandsläckare Presto 2 kg Inkl. hållare Pulversläckare med ABCpulver är den mest mångsidiga släckaren. Den kan användas för släckning av nästan alla typer av bränder. ABC-släckaren kan släcka både A- och B-bränder d.v.s. trä, papper respektive olja, bensin. Med en pulversläckare kan du även släcka brand i elektrisk utrustning Punkteringsspray Innehåller 500 ml, och räcker till ett däck. Medlet består av tätningsmedel och komprimerad luft som man pumpar in i däcket. Däcket bör komma i rullning ganska fort så medlet sprider ut sig. OBS! Det ersätter inte reparation av däcket utan gör bara så att du på ett säkert sätt kan komma till din verkstad Gasvarnare Gasgard Maxisafe Består av Reduceringsventil och Gasgard som är ihopbyggt Resebrandvarnare med inbrottslarm Vinsch Puller en liten, smidig och mycket användbar vinsch, som är lätt att ha med sig. Med Puller WINCH klarar man av en säker uppkoppling på egen hand En stötsäker och sköljtät jordfelsbrytare 230V max 2300W Det är ett nödvändigt skydd mot olycksbringande skador på grund av jordfel i elapparaten Brandvarnare En mycket lättplacerad brandvarnare, tack vare sitt lilla format, är endast 70 mm i diameter. Uppfyller Konsumentverkets normer för säkerhet och funktion samt Brandförsvarets rekommendationer. Godkänd av SSI samt CE-märkt. Säkerhetsskåp AL-KO 300 x 240 x 200 mm stort förvaringsskåp för värdesaker i husvagnen, med säker låsning tack vare två runda låskolvar och infällda gångjärn, kan monteras både liggande och stående. Monteringssats och monteringsanvisning följer med

31 Tillbehör Förvaringslåda AL-KO Nu kan du lätt få med dig alla dina verktyg eller annat som du behöver. Detta är en förvaringslåda som är 515 mm lång 225 mm bred 272 mm hög och tål en belastning på 20 kg. Har olika monteringsmöjligheter, se monteringsanvisning. Lådan har handtag och gummitätning i locket samt vridhandtag med lås Vinsch AL-KO Easy-Pull kopplingshjälp för AL-KO chassier! Är lika lätt att använda både på plan som sluttande mark tack vare dragsystemets enkla funktion. Från januari 2002 är alla chassi från AL-KO förberedda för eftermontage. Easy-Pull är tillåten för husvagnar upp till 2000 kg Domkraft och reservhjulshållare När man vill åka säkert och tryggt är detta två viktiga tillbehör. För domkraften som är framtagen till husvagnar ingår det domkraftsfästen och monteringsanvisningar, förvaras i en box som kan monteras på reservhjulshållaren. Lyfthöjden är mellan mm och domkraften tål en belastning upp till 800 kg Backspegel med lång arm (förpackningen innehåller 2 st) Cykelhållare för husvagn Stativ som man fäster med två u-byglar på husvagnens dragbalkar Reservhjulshållare Multi När reservhjulshållaren Multi är på plats finns alltid reservhjulet nära till hands. Reservhjulshållaren är lätt att använda, har utdragbar hållare i aluminium och passar till rambredd som är mm. Passar till AL-KO KOBER s chassi
