CASA. W5 Smart. Ventilationsaggregat med plattvärmeväxlare (motström)

Transkript

1 CASA W5 Smart Ventilationsaggregat med plattvärmeväxlare (motström) För villor, flerbostadshus och fritidsbostäder under 25 m 2. Även lämpligt för renoveringsobjekt. Aggregatets maximala luftflöde är 13 l/s och värmeväxlarens temperaturverkningsgrad 85 %. I W5 Smart ingår som standard en inbyggd fuktfunktion, som automatiskt avlägsnar överflödig fukt ur bostaden. En annan nyhet är den avancerade energibesparingsfunktionen, som optimerar ventilationsaggregatets drift under kalla förhållanden och ger bästa möjliga verkningsgrad ända upp till energiklass A+. Den intelligenta Smart W5 tar automatiskt hand om ventilationen i din bostad och säkerställer en hälsosam och energieffektiv inomhusluft för både byggnaden och dess invånare.

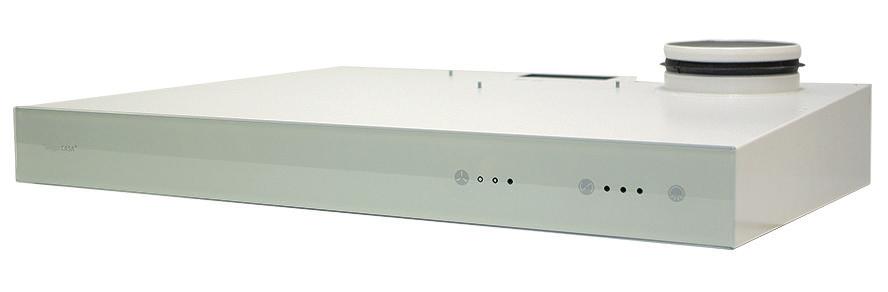

2 Smart intelligent ventilation Med hjälp av den nya Smart-tekniken säkerställer du att ventilationen blir energieffektiv och att bostadens inomhusluft alltid är hälsosam för både bostaden och dess invånare. Smart kontrollpanel Med hjälp av en lättanvänd Smart kontrollpanel ställer du utan möda in ventilationen i ditt hem så att den blir lagom i olika situationer. Du kan växla till ett lämpligt driftläge från kontrollpanelen allt efter behov, eller låta det förprogrammerade veckouret växla driftläge efter den dygnsrytm du vill ha. Du kan också låta Smart-funktionen sköta allt helt automatiskt (tillval). Smart Access Smart Access ger dig full kontroll över ditt inomhusklimat från din mobiltelefon (tillval). Kompenseringsfunktioner Kompenserar ventilationsflödena i bostaden för att underlätta för den boende (standard på W5-aggregatet). Brasfunktion En intelligent brasfunktion hjälper till att producera en korrekt mängd ersättningsluft specifikt för din eldstad. Underlättar tändning av brasan och säkerställer ren förbränning. Funktion för spiskåpa Balanserar ventilationen när spisfl äkt används. Hjälper till att förhindra att för stort undertryck uppstår och förbättrar spisfl äktens osuppfångningsförmåga. Funktion för centraldammsugare Balanserar ventilationen när centraldammsugare används. Hjälper till att förhindra att för stort undertryck uppstår och förbättrar städresultatet. 2 Grundfunktioner Forcering Ett stort luftflöde som används när ventilationsbehovet ökar, t.ex. i samband med matlagning, bastubad, dusch och torkning av tvätt. Hemma Normalt luftflöde. Garanterar att det finns tillräckligt mycket frisk inneluft i bostaden och att byggkonstruktionerna mår bra. Borta Lågt luftflöde. Minskar energiförbrukningen när ventilationsbehovet i bostaden är litet. På resa Mycket lågt luftflöde och lägre tilluftstemperatur. Används när bostaden är tom Rätt till ändringar förbehålles. Automatikfunktioner Garanterar en bra och hälsosam inomhusluft för bostaden och dess invånare Energibesparingsfunktion En avancerad energibesparingsfunktionen, som automatiskt optimerar ventilationsaggregatets drift under kalla förhållanden och ger bästa möjliga verkningsgrad ända upp till energiklass A+. (standard) Luftfuktighetsfunktion Reglerar ventilationen automatiskt efter inneluftens fuktighetsnivå. Standard på W5-aggregatet. Hemma/Borta/Forcering-automatik Mäter inneluftens koldioxidhalt och bestämmer utifrån detta värde vilket funktionsläge som ska användas (tillval). Luftkvalitetsfunktion Den mest utvecklade automatikfunktionen för att uppnå bästa kvalitet hos inneluften. Reagerar på flera olika faktorer som påverkar luftkvaliteten, till exempel olika dofter och matos (tillval).

3 Swegon CASA W5 Smart Ecodesign-energiklass A+ Luftflödesintervall 3 13 l/s Värmeväxlarens har en temperaturverkningsgrad upp till 85 % (EN 38) Årsenergiverkningsgrad upp till 85% (Stockholm 21 C) Avancerad Smart styrteknik Ventilationen styrs automatiskt efter behovet Automatisk sommarfunktion och passiv kyla Avfrostningsfunktionen garanterar kontinuerlig ventilation Extern luftvärmare/-kylare som tillval Kan anslutas till fastighetsautomationssystem (I/O / Modbus ) Modulbredd 6 mm Värmeåtervinning Med hjälp av värmeväxlaren tas värmen i inneluften till vara och utnyttjas för att värma upp den kalla uteluften som tas in. Motströms plattvärmeväxlaren i W5 är tillverkad av aluminiumlameller och har en mycket hög verkningsgrad (85 %). I en motströms plattvärmeväxlare går de in- och utgående luftflödena i separata kanaler. Tack vare detta återför värmeväxlaren inte några lukter eller någon fukt tillbaka till rumsluften. Påfrysningsskydd W5:s tillförlitliga avfrostningsfunktion garanterar en kontinuerlig och balanserad ventilation i bostaden även under extrema förhållanden. Komfortvärme Oftast räcker enbart frånluftens värmeenergi till för att värma upp tilluften. Under kalla förhållanden startar den elektriska eftervärmaren och garanterar att en angenämt varm inneluft bibehålls även under perioder med hård kyla. Fläktar I W5 har fläktarna energieffektiva likströmsmotorer av EC-typ, vars elförbrukning är betydligt lägre än förbrukningen hos traditionella växelströmsfläktar. Fördelen med EC-fläktarna är att de kan varvtalsregleras steglöst och deras verkningsgrad förblir hög även vid låga varvtal. Fläktarnas el- och styrkablar är försedda med snabbkontakter och kan tack vare dessa snabbt demonteras ur aggregatet. Enheter för värme och kyla Med en separat luftvärmare/-kylare kan du förändra ventilationsaggregatet till ett effektivt och funktionellt värme- eller kylaggregat. Luftvärmaren/-kylaren kopplas direkt till bostadens vattenburna huvuduppvärmningssystem och styrs direkt från Smart-panelen. Montering Aggregatet kan monteras på vägg med hjälp av väggfästet som fi nns som standardtillbehör. Monteringsramar för tak och golv fi nns också som tilbehör. Styrsystem och anslutningsmöjligheter W5 är enkel att ansluta som en del av ett fastighetsautomationssystem, med konfigurerbara I/O:n eller Modbus (tillbehör). För fastighetsbolag innebär det möjlighet till centraliserad övervakning och styrning samt minskade service- och underhållskostnader. I W5 -aggregatet kan man använda externt anslutningskort (SET) med början 3/218, vilket möjliggör enklare anslutning av utvändiga tillbehör, såsom kanalmonterade luftvärmare. Dessutom fi nns det i aggregatet en separat invändig strömbrytare, för att man lätt ska kunna bryta strömmen till aggregatet. Automatisk sommardrift W5:s intelligenta sommarfunktion hjälper till att hålla bostadens inneluft komfortabel även under heta sommardagar. Genom att utnyttja skillnaden mellan inom- och utomhustemperaturer och värmeväxlaren på ett intelligent sätt får man en mycket ekonomisk komfortsvalka nästan gratis. Under heta sommardagar tar värmeväxlaren vara på svalkan i inneluften och kyler ned den inkommande uteluften. Nattetid går luften förbi värmeväxlaren och bostaden kyls ned med frisk uteluft. Allt sköts av en avancerad automatik som kan ställas in efter den boendes önskemål! Rätt till ändringar förbehålles 3

4 Tekniska data CASA W5 Smart Swegon CASA W5VR5S11CAA Mer information i ProCASA procasa.swegon.com W m 3 /h db Luftflödesområde (enligt Ekodesign) Märkspänning Fläktar Intern elektrisk förvärmare Extern elektrisk förvärmare (Kanalplacerat) Intern elektrisk eftervärmare Extern elektrisk eftervärmare (Kanalplacerat) Externt vattenbaserat värmebatteri/ kylbatteri (Kanalplacerat) Max totaleffekt Säkring Vikt Kanalanslutningar Utlopp för kondensvatten 3 13 l/s 23 V, 5, 9,8 A 238 W 15 W Tillval 5 W - Tillval 2248 W 16 A 85 kg Ø 16 mm 3/8 utvändig gänga ENERGIA ENERGIJA ENERGY ENERGIE /214 (SEC) in kwh Kallt klimat -8,6 A+ Medelklimat -42,1 A+ Varmt klimat -17,4 E Energiklass kan variera beroende av enhetens utrustningsnivå. Mått, b x l x h Modeller 597 x 63 x 951 mm Standard elektrisk eftervärme Varianter Värmeväxlare Kapslingsklass Styrsystem Kontrollpanel CASA Smart Filter Färg, utvändigt Installation Vänster- eller högerutförande, måste anges vid beställning Motströms plattvärmeväxlare IP34 CASA Smart + Luftfuktighetsfunktion som standard. Kontrollpanel och 2m modularkabel inkluderad som standard. Extra kontrollpanel kan beställas. Filter klass ISO epm1 5% (F7) för tilluft och ISO coarse (G3) för frånluft samt extra PPI-2 (cellplast) för tilluft. Vit, RAL 916 (motsvarar NCS S12-G5Y) I utrymmen varmare än +1 C. Väggfäste och kondensvattenslang inkluderad som standard. Monteringsram för tak montage eller en sockel för montering på golvet som tillbehör Rätt till ändringar förbehålles.

5 Mått CASA W5 Smart Uteluft Tilluft Frånluft Avluft Kondensutlopp Kondensutlopp L-malli CASA W5 R (högerutförande) CASA W5 L (vänsterutförande) Rätt till ändringar förbehålles 5

6 Fläktkurvor CASA W5 Smart Mer detaljerad ljuddata för ljud till omgivning och kanalanslutningar finns tillgängligt via procasa.swegon.com. Ljudeffektnivå till tilluftskanal Ljudeffektnivå till frånluftskanal % % db(a) db(a) Ljudeffektnivå till avuftskanal Ljudeffektnivå till kanal för utomhusluft m3/h % 4 1% db(a) db(a) q(l/s) Referensluftflöde Max. luftflöde Min. luftflöde Ljudeffekt L wa db (A) Luftflöde och ljudeffektnivå till omgivningen m3/h % Mer information i ProCASA procasa.swegon.com db(a) 7% SFPV 2, 1, Max Airflow 1 5 Ref. flow q(l/s) Ljudeffektnivå L W (db), tabell K OK Ljud till tilluftskanal Ljud till frånluftskanal Ljud till avluftskanal Ljud till kanal för utomhusluft Ljud till omgivningen För mer detaljerad ljuddata hänvisas till beräkningsprogrammet ProCasa. Korrigeringstabell till ljudtrycksnivå rumsyta normal möblerat rum hårt möblerat rum 5 m 2-2 db(a) + 3 db(a) 1 m 2-4 db(a) db(a) 15 m 2-5 db(a) - 3 db(a) Rätt till ändringar förbehålles.

7 Aggregat och tillbehör CASA W5 Smart CASA W5 Smart Aggregat med motströms värmeväxlare. I W5 Smart ingår som standard en inbyggd fuktfunktion, som automatiskt avlägsnar överflödig fukt ur bostaden. En annan nyhet är den avancerade energibesparingsfunktionen, som optimerar ventilationsaggregatets drift under kalla förhållanden och ger bästa möjliga verkningsgrad ända upp till energiklass A+. Monteringsram för vägg montage kommer med standard. Monteringsram för tak montage eller en sockel för montering på golvet som tillbehör. Styras med Smart kontrollpanel eller Smart-spiskåpa. - Kanalanslutning 4x Ø 16 - Lämpligt för nyproduktion och ROT - Auto RH-styrning som standard - Energibesparingsfunktion som standard - Du får välja inspektion sida mellan vänster eller höger - Smart styrsystem med möjlighet till uppkoppling till fastighetsautomationssystem via I/O-styrning (standard) eller Modbus (tillbehör) - Automatisk funktioner med integrerad sensors inom aggregat I leveransen ingår: ventilationsaggregat, Smart kontrollpanel, 2m modularkabel, auto RH-styrning, energibesparingsfunktion, väggmonteringsram, kondensvattenslang Art. nr Energi klass* Benämning Inspektion B_ W5VR5S11HAA A+ / A+ / E W5 Smart AL-H Auto bypass kontrollpanel RHb_ (R) Höger B_ W5VL5S11HAA A+ / A+ / E W5 Smart AL-V Auto bypass kontrollpanel RH (L) Vänster B_ W5VR5S11CAA A+ / A+ / E W5 Smart AL-H Auto bypass kontrollpanel RH + CO2 (R) Höger B_ W5VL5S11CAA A+ / A+ / E W5 Smart AL-V Auto bypass kontrollpanel RH + CO2 (L) Vänster B_ W5VR5S11VAA A+ / A+ / E W5 Smart AL-H Auto bypass kontrollpanel RH + VOC (R) Höger B_ W5VL5S11VAA A+ / A+ / E W5 Smart AL-V Auto bypass kontrollpanel RH + VOC (L) Vänster *Energiklassificering enligt EcoDesign direktiv Lot 6 (Kallt/Medel/Varmt). B_ W5FS Filter klass ISO epm1 5% (F7) för tilluft och ISO coarse (G3) för frånluft samt extra PPI-2 (cellplast) för tilluft Styrsystem Nya Smart ventilationsaggregat har som standard två programmerbara I/O-kanaler, t.ex. för brasomkopplare och nödstoppsbrytare (IO1 och IO2). Om det fi nns behov av flera anslutningspunkter, har aggregatet plats för en separat anslutningskabel, SEC. SEC Anslutningskabel för Smart ventilationsaggregat Används för enkel inkoppling av externa tillbehör som t.ex spjäll, kanalbatterier etc. SET Anslutningsmodul för Smart ventilationsaggregat VDC Spänningsadapter Används för att ansluta aggregatet till ett fastighetsautomationsystem. Möjliggör en centraliserad övervakning och styrning. SEM Modbus Smart Access ger dig full kontroll över ditt inomhusklimat från din mobiltelefon. Med Smart Access får du även enkelt tillgång till vår unika CASA On-line service portal som hjälper dig när som helst. SMA SMAW SMAG SmartAccess SmartAccess + WLAN-router SmartAccess + 3G/4G (utan SIM) Casa W5 kan kompletteras med en extra kontrollpanel. Aggregatet kan då manövreras från två olika platser. SC1 Smart kontrollpanel 12SAK Monteringsram kontrollpanel PMK2 Smart Modularkabel 2m och RJ9 adapter för aggregat 6414 Smart Modularkabel 2m 641 Smart Modularkabel 1m Rätt till ändringar förbehålles 7

8 Automatikfunktioner Med hjälp av en internt monterad givare är det enkelt att göra din lägenhets ventilation automatisk. Kan enkelt efter monteras. SRH SRHCO2 SRHVOC Luftfuktighetsfunktion (RH) Hemma / Borta / Forcering -automatik + luftfuktigshetsfunktion (CO2 + RH) Luftkvalitetsfunktion + luftfuktigshetsfunktion (VOC + RH) Reglering för konstant kanaltryck PTH Funktionen för konstant kanaltryck på Smart ventilationsaggregat strävar efter att genom styrning av fläkthastigheterna hålla kanalens tryck vid inställningsvärdet. Individuella inställningsvärden för kanaltrycket ska fastställas för varje driftläge (borta, hemma, forcering). Driftläget kan växlas på normalt sätt när funktionen för konstant kanaltryck används. B_ PTH PTH Reglering för konstant kanaltryck Monteringsramar för montage Monteringsram med snabbkontakter för tak,ontage av aggregatet. Förenklar anslutning då kanalsystemet kan slutmonteras i sin helhet innan aggregatet monteras. B_ W5CMB B_ W5FMB Takmonteringsram W5 Sockel W5 v Monteringsram med diffusionsspärr Monteringsramen har en diffusionsspärr som förhindrar att fukt tränger in i isoleringen i vindsbjälklaget och att luft från vinden kommer ned i rummen. B_ W5PP Monteringsram med diffussionsspärr W5 CASA W5 Smart vattenburen kanalmonterad luftvärmare för uppvärmning av tilluften I fastigheter utrustade med vattenburet uppvärmningssystem kan tilluften värmas upp med en kanalmonterad vattenburen luftvärmare. Luftvärmaren styrs automatiskt från ventilationsaggregatets Smart-styrsystem och inställningarna kan ändras med en CASA Smart kontrollpanel. Den minsta luftvärmarens (16 mm) höjd är endast 255 mm, vilket möjliggör montering i nedsänkt tak. I leveransen ingår: Luftvärmare, SET anslutningsmodul, ställdon och 3-vägsventil, 24 V-transformator, nödvändiga givare samt instruktioner. B_ SDHW1633W Luftvärmarpaket Ø16 CASA W5 Smart vattenburen kanalmonterad luftkylare för kylning av tilluften Med en luftkylare som monteras i tilluftskanalen skapas komfortkyla i bostaden genom att en köldbärarkrets eller ett kylvattennät kopplas till kylaren. Luftkylaren styrs automatiskt från ventilationsaggregatets Smart-styrsystem och inställningarna kan ändras med en CASA Smart kontrollpanel. Den minsta luftkylarens (16 mm) höjd är endast 255 mm, vilket möjliggör montering i nedsänkt tak. I leveransen ingår: Luftkylare, SET anslutningsmodul, ställdon och 3-vägsventil, 24 V-transformator, nödvändiga givare samt instruktioner. B_ SDCW16 B_ SDCW2 B_ SDCW25F Luftkylarpaket Ø16 Luftkylarpaket Ø2 Luftkylarpaket Ø25 CASA W5 Smart vattenburen frikylare/värmare före eller efter aggregatet med G4 filter, komplett pkt Vid behov av ökad komfort kan aggregatet utrustas med tillskottskylare. Kanalmonterad för placering i tilluftskanalen före eller efter aggregatet med integrerat G4 fi lter. Levereras komplett med ventil, SET anslutningsmodul, 24V ventil-ställdon och temperatursensor. Aggregatet har utgång för styrning av cirkulationspump för kylkrets. Elektrisk installation med SET anslutningsmodul. B_ SDHW25F Kylbatteri Ø25 komplett med G4 filter CASA W5 spjäll med ställdon Kanalmonterat avstängningsspjäll typ 3 och spjällställdon 24V med fjäderåtergång. Spjället stänger vid strömavbrott eller larm då frysrisk föreligger. Spjällställdonet ansluts elektriskt till aggregatets anslutningslåda D_ TB1-2 B_ SET Spjäll med ställdon Ø16 Anslutningsmodul för Smart ventilationsaggregat Vattenlåss B_ UVL Vattenlåss Rätt till ändringar förbehålles.
