Servicemanual Professionell TD Typ: TD60.C

Transkript

1 Servicemanual Professionell TD Typ: TD60.C

2 2

3 Typ: TD60.C Innehåll Uppdateringar...4 Inledning...5 Allmän produktinformation...6 Felsökningsstrategi...7 Produktöversikt...8 Programtabell...9 Programbeskrivningar...10 Inställningar...11 Servicemeny...12 Servicemenyns innehåll...13 Felindikeringar...15 Komponenter och mätvärden...16 Tekniska data...17 Kopplingsschema...18

4 Uppdateringar Revision Datum Beskrivning Signatur Konferensversion. BPA Komplettering med information MAS 4

5 Inledning I din hand håller du servicemanualen för typ TD60 torktumlare. Att utföra service på torktumlare ska vara lätt. Det är viktigt att du som servicetekniker ges förutsättningar att arbeta på ett effektivt och tillfredställande sätt. Vår förhoppning är att denna servicemanual blir ett användbart redskap i ditt dagliga arbete. Du finner typbeteckningen på maskinskylten som är placerad på frontplåtens högra sida (innanför dörren). Asko Appliances AB SE Vara Sweden Typbeteckning Produktnummer TD60.C År Vecka Löpnummer 5

6 6

7 Felsökningsstrategi För oss på Asko är kunden alltid i fokus och du som servar ASKO-produkter är bland de viktigaste ambassadörerna för vårt varumärke och då är det viktigt att kunden upplvever servicebesöket som positivt. Felsökning är en viktig del av servicebesöket och därför har vi tagit fram en felsökningsstrategi som övergripande och steg för steg beskriver vad du behöver göra för att upptäcka och diagnosticera fel. Låt kunden beskriva problemet. Kontrollera om kundens problembeskrivning stämmer med någon servicekod. Kontrollera att maskinen är korrekt installerad: - Elanslutning - Avlopp - Vattenanslutning - Justerad i nivå och våg Fel upptäckt? Nej Felaktig installation alternmativt yttre påverkande faktorer som påverkar prestanda och funktion (exempelvis, vattentryck, elförsörjning, avlopp) Ja Maskinen fungerar normalt. Några avvikelser kan inte upptäckas. Troligen behöver kunden informeras om hur maskinen ska användas på rätt sätt. Informera vid behov även om garantivillkor och ersättningar att ersättningar utgår. Gå in i servicemenyn: 1, Kontrollera inställningarna 2. Kör en testcykel 3. Notera eventuell felkoder Om du inte upptäcker felet genom ovanstående åtgärder: Genomför allmän felsökning. Ta hjälp av den dokumentation du finner på ServiceSaver (servicemanualer, servicemeddelanden, kopplingsschema Ja och övriga dokument). Fel upptäckt? Ja Felet diagnosticerat? Nej Nej Ja OK? Nej Ja Reparera och kontrollera funktion/säkerhet. Kontakta teknisk support för assistans. Genomföra åtgärderna som den tekniska supporten föreslår. Nöjd kund! 7

8 Produktöversikt TD60.C S1 J1 LCD S2 S3 Program: Totalt 7 program. Inställningar: 4 st (Språk, Barnsäker, Signal, Element 2) Beskrivning av vred och knappar Programväljare (J1) Vrid med- eller motsols för att stega dig genom olika program eller alternativ i de olika menyerna. Start Stop Start-knapp (S2) Starta program Start Stop Stop-knapp (S3) Stoppa program (håll inne i 3 sekunder). Beskrivning av LCD Programnamn Låg temperatur Beräknad återstående tid Normaltorrt 8

9 Programtabell Kondens Program Material Temperatur Max last (kg) Energiförbrukning Programtid (ca kwh) 800rpm 1600rpm 800rpm 1600rpm Extratorrt Bomull, linne Normal 7,0 5,5 4,4 2:30 2:04 Skåptorrt Bomull, linne Normal 7,0 4,5 3,7 2:02 1:47 *Normaltorrt Bomull, linne Normal 7,0 3,9 3,4 2:00 1:34 Extratorrt, låg temperatur Strykfritt, polyester/ Låg 3,5 2,8-2:01 bomull Skåptorrt, låg temperatur Strykfritt, polyester/ Låg 3,5 2,3-1:38 - bomull Normaltorrt, låg temperatur Strykfritt, polyester/ Låg 3,5 2,2-1:33 - bomull Stryktorrt Bomull, linne Normal 7,0 3,7 2,7 2:07 1:37 *Programmet är testat enligt EN 60456/A11/A12/. Här redovisas några exempel på förbrukning av energi och tid för några olika programinställningar. Förbrukningvärden kan variera beroende på rumstemperatur, luftfuktighet, gods, variationer i elnätet samt valda tillvalsfunktioner. För angivna förbrukningsvärden gäller följande förutsättningar: Tilluftens temperatur: 23 C Tilluftens fukthalt: 55 % Torktemperatur: Normal eller låg Elementeffekt: 3000W Avluft Program Material Temperatur Max last (kg) Energiförbrukning Programtid (ca kwh) 800rpm 1600rpm 800rpm 1600rpm Extratorrt Bomull, linne Normal 7,0 4,4 4,1 2:01 1:55 Skåptorrt Bomull, linne Normal 7,0 4,1 3,8 1:51 1:45 *Normaltorrt Bomull, linne Normal 7,0 3,5 3,4 1:31 1:30 Extratorrt, låg temperatur Strykfritt, polyester/ Låg 3,5 2,3-1:53 - bomull Skåptorrt, låg temperatur Strykfritt, polyester/ Låg 3,5 2,0-1:28 - bomull Normaltorrt, låg temperatur Strykfritt, polyester/ Låg 3,5 1,8-1:23 - bomull Stryktorrt Bomull, linne Normal 7,0 3,1 2,8 1:48 1:45 *Programmet är testat enligt EN 60456/A11/A12/. Här redovisas några exempel på förbrukning av energi och tid för några olika programinställningar. Förbrukningvärden kan variera beroende på rumstemperatur, luftfuktighet, gods, variationer i elnätet samt valda tillvalsfunktioner. För angivna förbrukningsvärden gäller följande förutsättningar: Tilluftens temperatur: 23 C Tilluftens fukthalt: 55 % Torktemperatur: Normal eller låg Elementeffekt: 3000W 9

10 Programbeskrivningar Programbenämning Extratorrt Beskrivning Detta program är till för textilier som är extra svåra att torka, t ex jeans med mycket tjocka sömmar. Skåptorrt Normaltorrt Extratorrt, låg temperatur De här programmen stänger av värmen när tvätten är torr utan att vara övertorkad. Programmet Auto Skåptorrt stänger av värmen något senare än Auto Normaltorrt. Pröva dig fram till det som passar bäst. Använd de här programmen när du vill ha torra textilier. De här programmen stänger av värmen när tvätten är torr utan att vara övertorkad. Programmet Auto Skåptorrt stänger av värmen något senare än Auto Normaltorrt. Pröva dig fram till det som passar bäst. Använd de här programmen när du vill ha torra textilier. Detta program är till för textilier som är extra svåra att torka, t ex jeans med mycket tjocka sömmar. Skåptorrt, låg temperatur Normaltortt, låg temperatur Stryktorrt De här programmen stänger av värmen när tvätten är torr utan att vara övertorkad. Programmet Auto Skåptorrt stänger av värmen något senare än Auto Normaltorrt. Pröva dig fram till det som passar bäst. Använd de här programmen när du vill ha torra textilier. De här programmen stänger av värmen när tvätten är torr utan att vara övertorkad. Programmet Auto Skåptorrt stänger av värmen något senare än Auto Normaltorrt. Pröva dig fram till det som passar bäst. Använd de här programmen när du vill ha torra textilier. Det här programmet stänger av värmen när tvätten är lagom fuktig för strykning eller mangling. 10

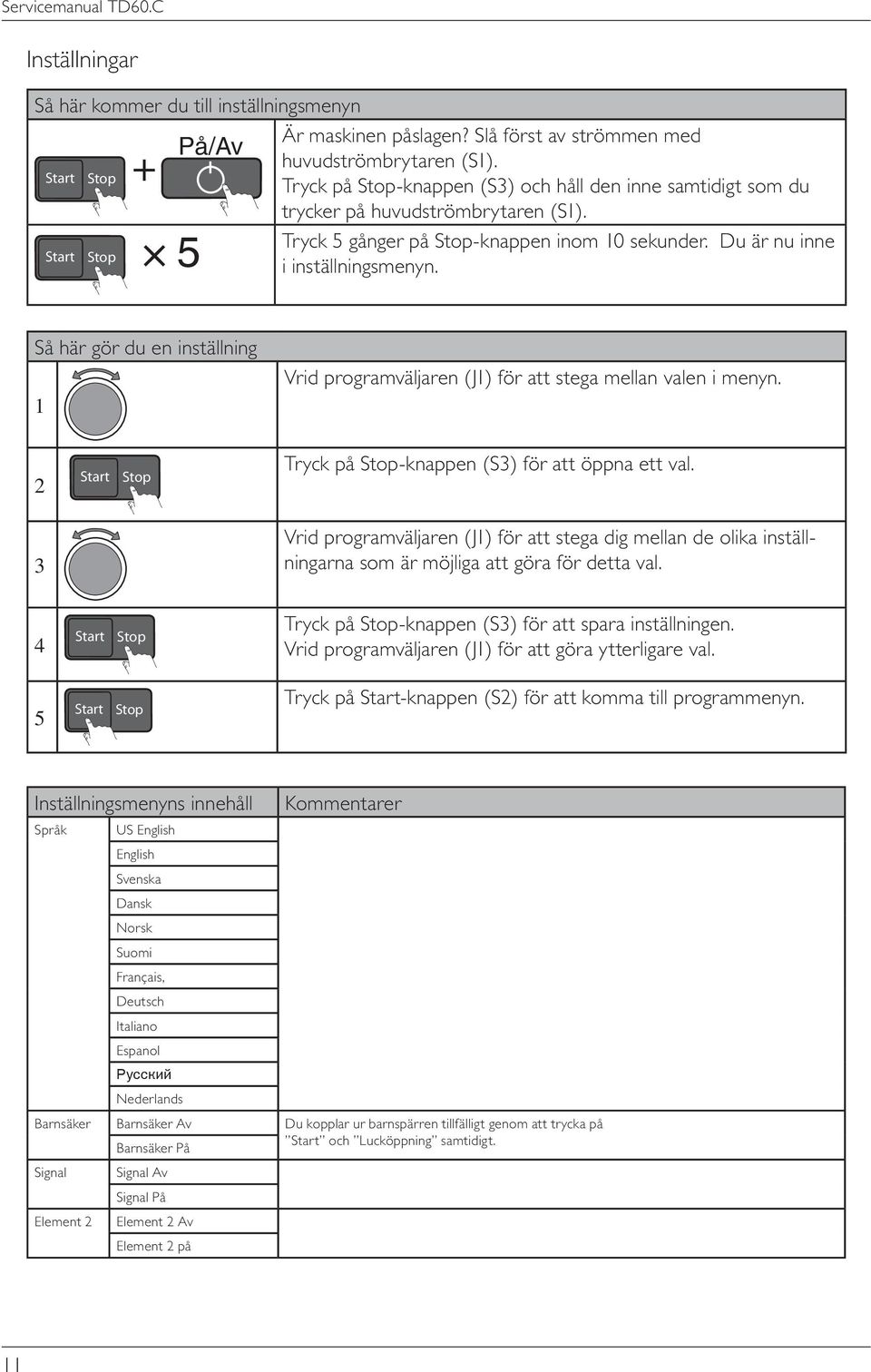

11 Inställningar Så här kommer du till inställningsmenyn Är maskinen påslagen? Slå först av strömmen med På/Av huvudströmbrytaren (S1). Start Stop + Tryck på Stop-knappen (S3) och håll den inne samtidigt som du trycker på huvudströmbrytaren (S1). Tryck 5 gånger på Stop-knappen inom 10 sekunder. Du är nu inne Start Stop 5 i inställningsmenyn. Så här gör du en inställning 1 Vrid programväljaren (J1) för att stega mellan valen i menyn. 2 Start Stop Tryck på Stop-knappen (S3) för att öppna ett val. 3 Vrid programväljaren (J1) för att stega dig mellan de olika inställningarna som är möjliga att göra för detta val. 4 Start Stop Tryck på Stop-knappen (S3) för att spara inställningen. Vrid programväljaren (J1) för att göra ytterligare val. 5 Start Stop Tryck på Start-knappen (S2) för att komma till programmenyn. Inställningsmenyns innehåll Språk US English Kommentarer English Svenska Dansk Norsk Suomi Français, Deutsch Italiano Espanol Русский Nederlands Barnsäker Barnsäker Av Du kopplar ur barnspärren tillfälligt genom att trycka på Barnsäker På Start och Lucköppning samtidigt. Signal Signal Av Signal På Element 2 Element 2 Av Element 2 på 11

12 Servicemeny Så här kommer du till servicemenyn Start Stop + På/Av Är maskinen påslagen: Slå först av strömmen med huvudströmbrytaren (S1). Håll inne Start-knappen (S2) samtidigt som du trycker på huvudströmbrytaren (S1). Tryck 5 gånger på Start-knappen (S2) inom 5 sekunder. Du är nu inne i servicemenyn (som visas i LCD). Start Stop 5 Så här navigerar du i Servicemenyn Tryck på Stop-knappen (S3) för att stega mellan valen i Start Stop 1 servicemenyn. 2 Vrid programväljaren (J1) för att stega mellan de olika inställningarna man kan göra i ett val. 3 Start Stop Tryck på Stop-knappen (S3) för att välja en inställning. Start Stop Tryck på Start-knappen (S2) för att spara valet och återgå till programmenyn 4 eller eller Start Stop Tryck på Stop-knappen (S3) för att spara och återgå till servicemenyn. 12

13 Servicemenyns innehåll SP SP: Datum för programmering av mjukvaran (År_Vecka) CM: Styrenhetens tillverkningsdatum ((År_Vecka) SW: NCP0: Mjukvaruversion Totalt antal körda cykler NCP1: Antal körda cykler för Program 1 NCP2 Antal körda cykler för Program 2 NCP3: Antal körda cykler för Program 3 NCP4: Antal körda cykler för Program 4 NCP5: Antal körda cykler för Program 5 NCP6: Antal körda cykler för Program 6 NCP7: Antal körda cykler för Program 7 Tryck på stoppknappen (S3) för att gå vidare. Fel Fel 1 Om det är fel på maskinen visas typ av fel. Fel 2 Fel 3 Test Motor Element 1 Element 2 Tömning Signal Tryck på stoppknappen (S3) för att gå vidare. Torknivå 0 Ingen förlängning av torktid. +5 Förlänget torktiden med 5 min. +10 Förlänget torktiden med 10 min. +15 Förlänger torktiden med 15 min. +20 Förlänger torktiden med 20 min. Blockera prg Extratorrt Av Använd stoppknappen (S5) för att växla mellan Av/På Mynt Skåptorrt Normaltorrt Extratorrt, låg temperatur Skåptorrt, låg temperatur Normaltortt, låg temperatur Stryktorrt Av På Filter Av Känner av om filter är igensatt. På På Av På Av På Av På Av På Av På Av På 13

14 Filter intervall 0 Inställning av visningsintervall av Rengör luddfilter. 0 = ingen visning, 1 = visning varje program osv Kondens intervall 0 Inställning av visningsintervall för Rengör kondensor. 0 = ingen visning, 1 = var 100:e program osv. 1 Total reset Återställer samtliga inställningar till förinställda värden. 14

15 Felindikeringar Felmeddelande Orsak Åtgärd Överfyllnad Mikrobrytare öppnas efter detektion av full kondensvattentank. Detektionen ska starta 30 sekunder efter programstart. Om mikrobrytaren öppnas >30 sek avbryts programcykeln. Kontrollera att kunden tömt tanken och startat om maskinen Rensa slangar och kontrollera spänning samt resistans i avloppspump. Kontrollera att flottör ej fastnat och kontrollera mikro brytarens funktion. Maximal programtid Rensa filtret Rengör kondensor Termistor Programcykeltid överstiger 200 minuter. Cykeln avbryts och programmet nollställs. Hög omgivningstemperatur kombinerat med låg element effekt och låg torktemperatur ger dålig kondensbildning. Dålig kondensering p.g.a. blockerad externluft Indikeras när luftflöde och temperatur ej stämmer. Visas automatiskt var 100:e cykel. Visas om maskinen indikerat Rengör filtret 2 gånger i rad. Kretsen för termistorn är bruten. Funktionsfel i termistorn. Provat att centrifugera med ett högre varvtal. Haft maskinen avstängd i 30 minuter innan återstart Har bra ventilation i rummet Se till att externluften har fri passage. Rengör filtret. Rengör kondensor och filter. Rengör övriga luftkanaler. Kontrollera termistorn. 15

16 Komponenter och mätvärden Artikelnummer Komponent Mätvärde Kommentar Motor 50 Hz, 220/240 V Motor 60 Hz, 220/240 V Kondensator 6 μf Kondensator 4 μf Huvudlindning: 23,8 Ω Hjälplindning: 28,1 Ω Ström: 1,1 A; 270 W; 2850 rpm Lindningsresistans: kabelfärg grå-blå 25,5 Ω kabelfärg grå-röd 16,0 Ω Ström: 0,9 A; 200 W; 3300 rpm Motorn är 2-polig och direktkopplad till fläkten för internluft samt utväxlingen för drivning av cylindern. På kondens tumlare driver den även fläkten för externluft. Kondensatorn är monterad på motorn Kondensvattenpump 25W 111 Ω Radioavstörningsfilter Filtret eliminerar störningar till och från maskinen Termistor kω (vid rumstemperatur C) Termistorn styr temperaturregleringen. Om termistorn kortsluts eller lossar från styrenheten avbryts programmet Termostat/överhettningsskydd (150 C automatiskt) Termostat/överhettningsskydd (135 C automatiskt) Termostaten/överhettningsskyddet bryter programmet vid för hög temperatur Luckbrytare Frontluckan påverkar en luckbrytare som gör att programmet bryts vid öppen lucka. Har luckan öppnats och stängts under programmets gång måste maskinen återstartas med start-/stoppknappen Överfyllnadsskydd Om tumlarens båda behållare överfylls avbryts programmet med hjälp av en flottörbrytare placerad på den nedre behållaren. Överfyllnad indikeras i displayen. Elanslutning Maskinen levereras som 1-fas och är omkopplingsbar mellan 1950 W, 10 A och 2500 W, 16 A. Omställning mellan 1950 W / 10 A och 2500 W / 16 A görs mjukvarumässigt via knapptryckning Styrenhet Värmeelement 2500W Element 1: 1950W, 24,5Ω Element 2: 550W, 91,4Ω Värmeelement 3000W Element 1: 1950W, 24,5Ω Element 2: 1050W, 45,3Ω 16

17 Tekniska data Höjd: Bredd: Djup: Vikt: Cylindervolym: Max. tvättkapacitet: Varvtal: Anslutningseffekt: Material i torktrumma: Material i ytterhölje: Uppställning: Kapslingsklass: 850 mm 595 mm 585 mm 39kg (avluft) 47 kg (kondens) 111 l EU 7,0 kg US/AU 6,0kg 52 rpm 1950 W = 10 A 2500 W = 16 A 3000 W = 16 A Omställning mellan 10 och 16 A görs mjukvarumässigt via knapptryckning. Rostfritt stål Pulverlackerad och varmgalvaniserad stålplåt eller rostfritt stål Tvättpelare eller fristående IP X4 17

18 Kopplingsschema WIRES IN ALL MACHINES INTERNAL CONNECTION WIRES IN SOME MACHINES *A CONDENSE MACHINES R1 CABLE POSITIONS 1: THERMISTOR 2: REED SWITCH 4: MOTOR, DRAIN PUMP, FLOAT SWITCH 5: DOOR SWITCH 6: COMMUNICATIONS INTERFACE 7: COINMETER 8: POWER 9: HEATING ELEMENT NTC 2 *A NTC 1 B4 B1 S1 CI AP *A BO *A 3 Phase, 10 A INKB 1 Phase INKB B6 B6 T1 EL 1950 W T2 EL 1050/550 W F F1 F2 R44 R43 R34 R33 B3 N L2 L3 B3 F1 R34 R44/B2 F2 N L1 R24 R23 DB B5 B2 L1 *A *A AP FB RB RA MO WIRING WITH COINMETER BLACK B1 BROWN BLUE BLACK BLUE YELLOW- GREEN B2 B3 B4 B5 B6 WIRING WITHOUT COINMETER B1 B2 B3 B4 B5 B6 RESISTANCES AT ROOM TEMPERATURE (CA. 20 C/68 F) VALUES WITH +/-10% ARE REGARDED AS NORMAL COMPONENT F: RADIO INTERFERENCE SUPPRESSION FILTER 680K Ohm NTC 1: THERMISTOR K Ohm NTC 2: THERMISTOR 2: 4-6 K Ohm AP: DRAIN PUMP: 111 Oh m EL: HEATING ELEMENT 550W 91.4 Ohm EL: HEATING ELEMENT 1050W 45.3 Ohm EL: HEATING ELEMENT 1950W 20.5 Ohm MO: MOTOR T1: THERMOSTAT, OVERHEATING (HEATER) T2: THERMOSTAT, OVERHEATING (HEATER) FB: FLOAT SWITCH DB: DOOR SWITCH R1: REED SWITCH CI: COMMUNICATIONS INTERFACE S2 S3 SERVICE MENU TURN OFF POWER (S1) WAIT FOR AT LEAST 5 SEC HOLD S2 TURN ON POWER (S1) PRESS S2 5 TIMES TO ENTER SERVICE MENU PRESS STOP (S3) TO CHANGE MENU STEP ROTATE DIAL TO CHANGE IN STEP PRESSING START (S2) STORES AND EXITS SERVICE MENU USER SETTINGS MENU TURN OFF POWER (S1) WAIT FOR AT LEAST 5 SEC HOLD S3 TURN ON POWER (S1) PRESS S3 5 TIMES TO ENTER MENU CIRCUIT DIAGRAM TD60.C This document must not be copied without our written pemission, and the contents thereof must not be imparted to a third party nor be used for any unauthorized purpose. Contravention will be prosecuted. Asko Appliances AB 18

19 Servicemanual WM60.C ASKO Rev
