1 Akademiska Hus AB Region Syd

2 Akademiska Hus AB Region Syd Får ej kopieras eller användas utan tillstånd Distribution: Akademiska Hus AB Region Syd Process Dok.typ Bolag Tomas Ringdahl /59

3 INNEHÅLLSFÖRTECKNING 1 ALLMÄNNA RIKTLINJER INLEDNING SYFTE - MÅL BEGREPP OCH DEFINITIONER OMFATTNING Förteckningar INNEHÅLL UTFÖRANDE Relationsritningar Rumsnumrering Inredning Situationsplaner Mallar ADMINISTRATION AV RELATIONSHANDLINGAR Underlag för relationshandlingar Ändring av relationshandlingar Befintliga relationshandlingar Handlingsidentifikation Förvaltningsuppgifter Ritnings- och dokumentnumrering samt registreringsnummer Spårbarhet LEVERANS Ansvar Leveranstider Granskning Överlämnande TILLÅTNA AVVIKELSER RIKTLINJER FÖR DIGITALA RELATIONS-HANDLINGAR SYFTE ALLMÄNNA KRAV SYSTEMKRAV CAD-filer Dokumentfiler REDOVISNINGSTEKNISKA KRAV Relationsritningens generella utseende CAD- och dokumentfilnamn Linjebredder och färghantering Enhetsinställningar Skalor Text i skrivfält (namnruta mm) Ritningsram INFORMATIONSSTRUKTUR I CAD-FILERNA Modeller och layouter Externt refererade CAD-filer Objektshantering D-Modeller Lagerhantering Koordinatsystem Orefererade delar i CAD-filer Delade ritobjekt Ändring av befintliga digitala relationshandlingar ÖVERLÄMNANDE AV FILER Process Dok.typ Bolag Tomas Ringdahl /59

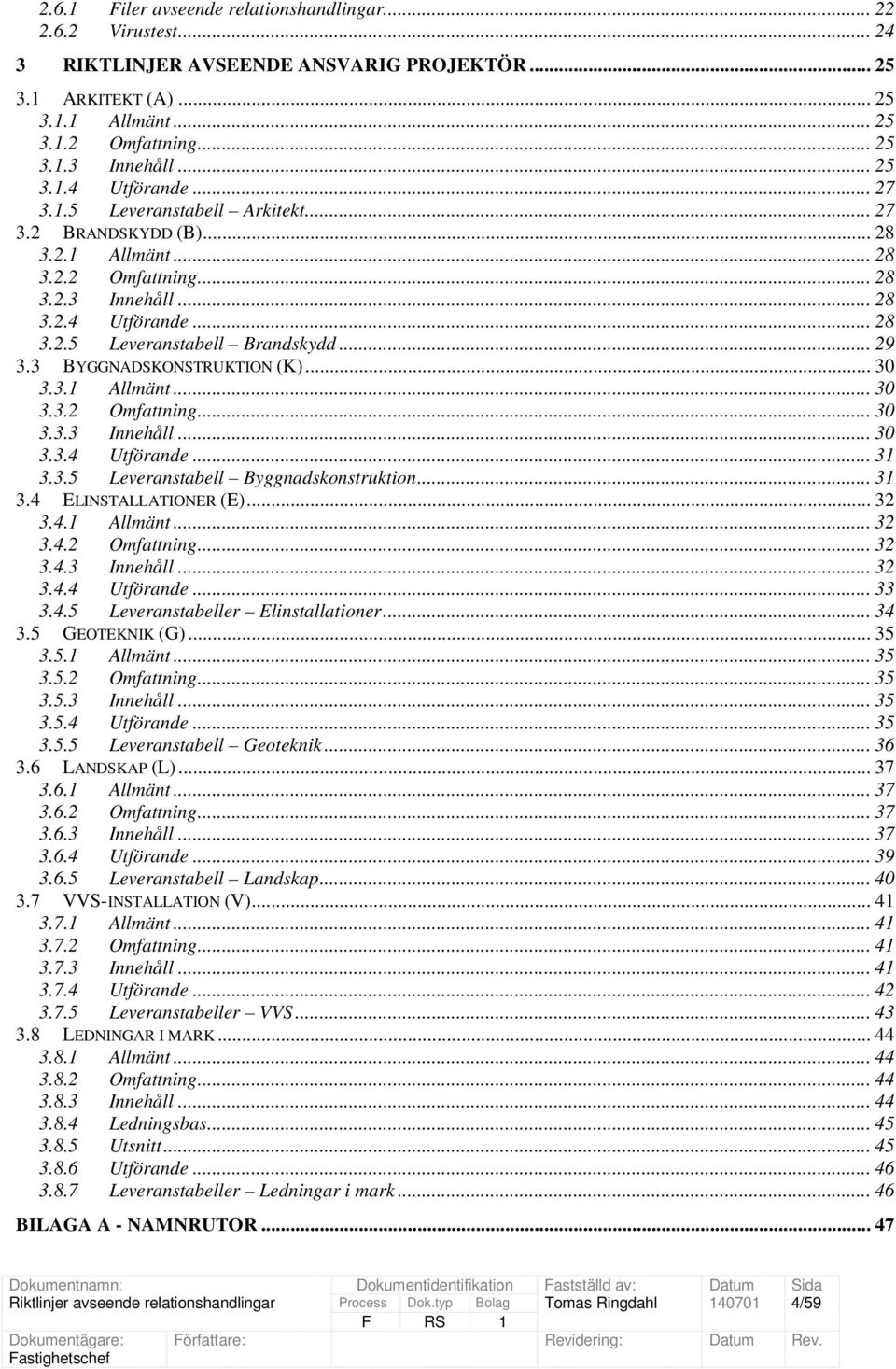

4 2.6.1 Filer avseende relationshandlingar Virustest RIKTLINJER AVSEENDE ANSVARIG PROJEKTÖR ARKITEKT (A) Allmänt Omfattning Innehåll Utförande Leveranstabell Arkitekt BRANDSKYDD (B) Allmänt Omfattning Innehåll Utförande Leveranstabell Brandskydd BYGGNADSKONSTRUKTION (K) Allmänt Omfattning Innehåll Utförande Leveranstabell Byggnadskonstruktion ELINSTALLATIONER (E) Allmänt Omfattning Innehåll Utförande Leveranstabeller Elinstallationer GEOTEKNIK (G) Allmänt Omfattning Innehåll Utförande Leveranstabell Geoteknik LANDSKAP (L) Allmänt Omfattning Innehåll Utförande Leveranstabell Landskap VVS-INSTALLATION (V) Allmänt Omfattning Innehåll Utförande Leveranstabeller VVS LEDNINGAR I MARK Allmänt Omfattning Innehåll Ledningsbas Utsnitt Utförande Leveranstabeller Ledningar i mark BILAGA A - NAMNRUTOR Process Dok.typ Bolag Tomas Ringdahl /59

5 BILAGA B - LAGERSTRUKTUR FÖR SITUATIONSPLAN L BILAGA C - LAGERSTRUKTUR FÖR LEDNINGAR I MARK Process Dok.typ Bolag Tomas Ringdahl /59

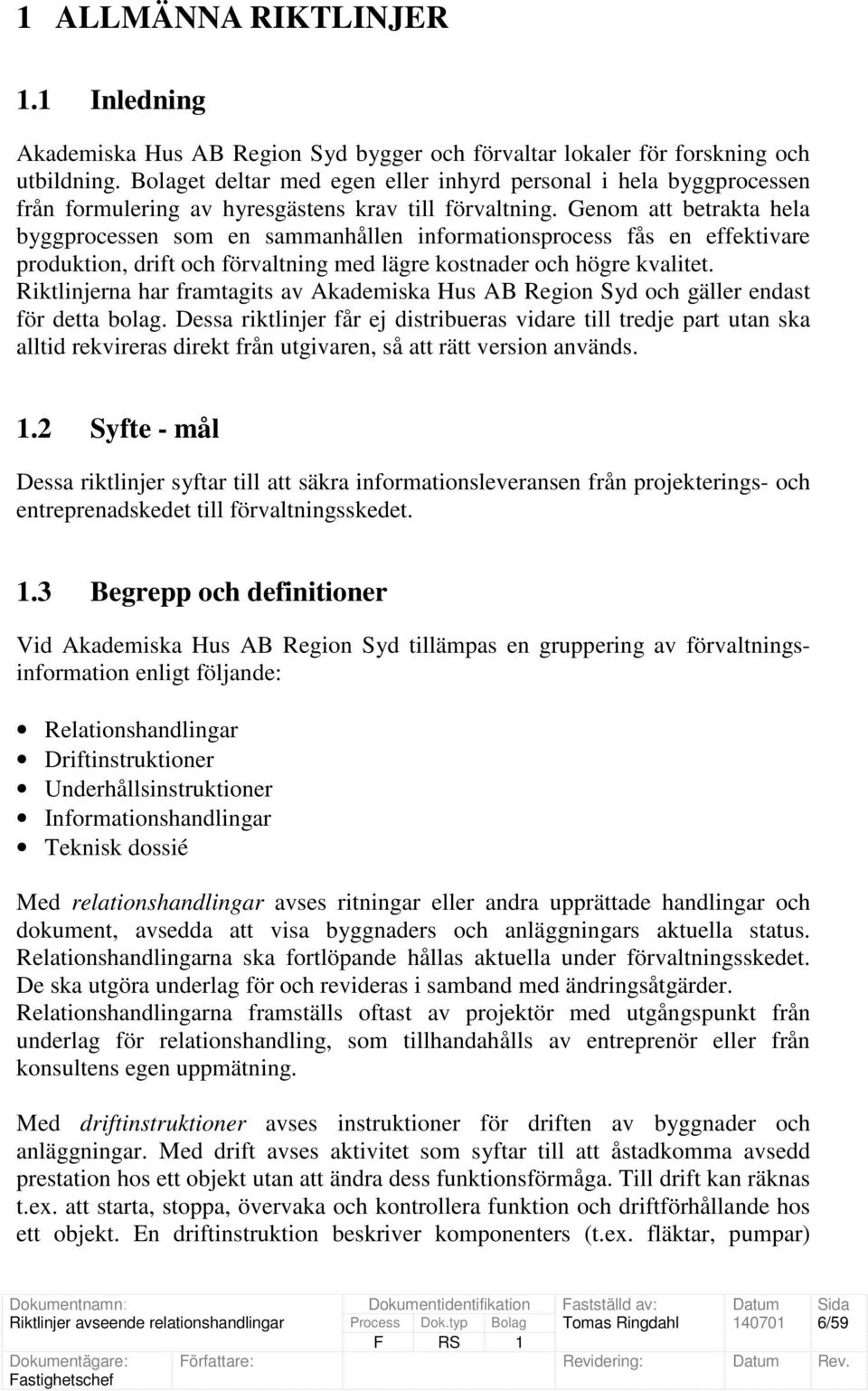

6 1 ALLMÄNNA RIKTLINJER 1.1 Inledning Akademiska Hus AB Region Syd bygger och förvaltar lokaler för forskning och utbildning. Bolaget deltar med egen eller inhyrd personal i hela byggprocessen från formulering av hyresgästens krav till förvaltning. Genom att betrakta hela byggprocessen som en sammanhållen informationsprocess fås en effektivare produktion, drift och förvaltning med lägre kostnader och högre kvalitet. Riktlinjerna har framtagits av Akademiska Hus AB Region Syd och gäller endast för detta bolag. Dessa riktlinjer får ej distribueras vidare till tredje part utan ska alltid rekvireras direkt från utgivaren, så att rätt version används. 1.2 Syfte - mål Dessa riktlinjer syftar till att säkra informationsleveransen från projekterings- och entreprenadskedet till förvaltningsskedet. 1.3 Begrepp och definitioner Vid Akademiska Hus AB Region Syd tillämpas en gruppering av förvaltningsinformation enligt följande: Relationshandlingar Driftinstruktioner Underhållsinstruktioner Informationshandlingar Teknisk dossié Med relationshandlingar avses ritningar eller andra upprättade handlingar och dokument, avsedda att visa byggnaders och anläggningars aktuella status. Relationshandlingarna ska fortlöpande hållas aktuella under förvaltningsskedet. De ska utgöra underlag för och revideras i samband med ändringsåtgärder. Relationshandlingarna framställs oftast av projektör med utgångspunkt från underlag för relationshandling, som tillhandahålls av entreprenör eller från konsultens egen uppmätning. Med driftinstruktioner avses instruktioner för driften av byggnader och anläggningar. Med drift avses aktivitet som syftar till att åstadkomma avsedd prestation hos ett objekt utan att ändra dess funktionsförmåga. Till drift kan räknas t.ex. att starta, stoppa, övervaka och kontrollera funktion och driftförhållande hos ett objekt. En driftinstruktion beskriver komponenters (t.ex. fläktar, pumpar) Process Dok.typ Bolag Tomas Ringdahl /59

7 funktion och placering. Driftinstruktionerna framställs oftast av projektör med utgångspunkt från underlag för driftinstruktioner, som tillhandahålls av entreprenör samt från relationshandlingar. Med underhållsinstruktioner avses instruktioner för att sköta underhållet av byggnader och anläggningar. Med underhåll avses aktivitet, som syftar till att vidmakthålla eller återställa tillståndet hos ett objekt, så att det kan prestera avsedd funktion. Underhållsbegreppet vidgas till att även omfatta t.ex. skötsel, städning, renhållning och byte av förbrukningsmaterial. En underhållsinstruktion beskriver vilka objekt/komponenter som ska underhållas, hur de ska underhållas och med vilka intervall detta ska göras. I underhållsinstruktioner ingår även fabrikantanvisningar. Fabrikantanvisningar framställs oftast av tillverkare, generalagent, återförsäljare eller leverantör och levereras oftast i form av tryckta produktblad. Underhållsinstruktionerna framställs oftast av entreprenör. Med informationshandlingar avses ritningar eller andra handlingar avsedda att användas i den löpande förvaltningen. Informationshandlingarna ska fortlöpande hållas aktuella under förvaltningsskedet. De ska revideras i samband med ändring av byggnad och förbättringsåtgärder. Handlingarna framställs oftast med underlag från relationshandlingar och driftinstruktioner. I informationshandlingarna ingår bl.a. områdesplaner, parkeringsritningar, husguider m.m. Med teknisk dossié avses ritningar eller andra handlingar och dokument avsedda att visa hur byggnaden eller anläggningen har konstruerats och producerats. Handlingarna ska under en tid av 10 år utgöra underlag för det juridiska säkerställandet av olika ansvarsåtagande från projektörer och entreprenörer. Därefter ska den tekniska dossién fungera som en informationsresurs under aktuell byggnads eller anläggnings livslängd. Den tekniska dossién består av utredningsskisser, programbeskrivning, systemhandlingar, förfrågningsunderlag, PM under anbuds- och byggtid, RFP, kvalitetsplaner, miljöplaner, bygghandlingar samt protokoll. Ett antal olika begrepp och benämningar, som används i detta dokument beskrivs nedan: Beställare Uppdragsgivare som är angiven i beställning eller i kontrakt. I detta fall Akademiska Hus AB Region Syd. Hyresgäst Person eller juridisk person som ska nyttja hela eller delar av objektet. Process Dok.typ Bolag Tomas Ringdahl /59

8 Projektledare Person som agerar som företrädare för beställaren i ett projekt. Besiktningsman Av beställaren utsedd person som undersöker om ett objekt i ett eller flera avseenden uppfyller ställda krav. Teknisk handläggare Person som handlägger olika teknikområden i projektet. Den tekniska handläggaren kontrollerar även att förvaltningsinformationen (underlag och färdiga handlingar) från entreprenör och projektör är korrekta med avseende på omfattning och innehåll i förhållande till gällande riktlinje. Projekteringsledare Person som ansvarar för samordningen av projekteringen, vanligtvis en av projektörerna. Projektör Person eller organisation som framställer underlag för produktion. Projektörer delas in i discipliner. Entreprenör Juridisk person som har åtagit sig en entreprenad. P&T-projekt Byggnadsprojekt, ny- eller ombyggnadsprojekt, vid Akademiska Hus AB Region Syd, som administreras av projektavdelningen, P&T-avdelningen (Avdelning för Projektledning och Teknik). Förvaltningsprojekt Byggnadsprojekt, i regel ombyggnadsprojekt, vid Akademiska Hus AB Region Syd som administreras via respektive förvaltningsområde. 1.4 Omfattning Relationshandlingar ska omfatta handlingar enligt kapitel 3. Relationshandlingarna ska omfatta de byggdelar som ägs av Akademiska Hus AB Region Syd, samt vissa byggdelar med nära anknytning till dessa, som ägs av hyresgästen, t.ex. installationsbunden inredning och anläggningar för specialgaser. Hanteringen av denna gränsdragning regleras i dokumentet Lokala rekommendationer för gränsdragning avseende informationshantering i projekt mellan Akademiska Hus i Lund AB och hyresgäst. I de fall som projektet omfattar mer än en byggnad (byggnadsverksnummer, tidigare benämnt anläggningsnummer, alfanummer) ska handlingarna separeras Process Dok.typ Bolag Tomas Ringdahl /59

9 för respektive anläggnings-nummer. Med detta avses separata CD/DVD/USB, ritningsförteckningar och dokument Förteckningar För varje projekt och projektörsdisciplin lämnas följande förteckningar: Handlingsförteckning Förteckning över utgångna handlingar I de fall som projektet omfattar mer än en byggnad (byggnadsverksnummer) ska separata förteckningar lämnas för respektive byggnad. Handlingsförteckningen är en sammanställning över de ritningar och dokument som har upprättats eller reviderats av projektören eller entreprenören. Förteckningen över utgångna handlingar är en sammanställning över ritningar och dokument, som ska utgå ur arkivet och eventuellt ersättas med helt nya handlingar. Förteckningen över utgångna handlingar lämnas i förekommande fall. Uppgift om befintliga relationshandlingar erhåller projektör genom aktuell projektledare vid Akademiska Hus AB Region Syd. Mall för förteckning avseende handlingar samt förteckning över utgångna handlingar tillhandahålls av beställaren. I mallen avseende förteckningar finns exempel. 1.5 Innehåll Krav på relationshandlingarnas innehåll avseende de olika projekteringsdisciplinerna framgår av kapitel Utförande Bygghandlingar 90 ska följas i tillämpliga delar. För systematik och klassifikation ska tillämpliga delar av BSAB 96 användas. Relationshandlingar ska utföras i enlighet med krav ställda i dokumentet Riktlinjer för Projektering utgiven av Akademiska Hus. Allmänna krav avseende digitala relationshandlingar ges i kapitel 2. Krav på relationshandlingarnas utförande avseende de olika projekteringsdisciplinerna framgår av kapitel 3. Process Dok.typ Bolag Tomas Ringdahl /59

10 Text i handlingar ska vara på svenska. Samtliga relationshandlingar ska innehålla uppgifter om handlingens status d.v.s. vara märkta med texten RELATIONSHANDLING Relationsritningar Utförandet av relationsritningarna ska motsvara projekteringsanvisningarnas, Riktlinjer för Projektering, krav för bygghandlingar om ej annat anges under denna position eller i efterföljande delar. Format bör vara A1, A3 eller A4. Förlängda standardformat får i undantagsfall användas. Relationsritningar ska vara utförda så att dessa är läsbara även i förminskning till 1/2-skala. Handskriven text godtages normalt ej. Relationsritningar ska vara skalenliga. De relationsritningar, som är reviderade bygghandlingar, ska vara nollställda med hänvisningar, pilar och moln borttagna. Entreprenadinformation ska vara borttaget från relationsritningar, undantaget konstruktionsritningar. Namnruta, intilliggande text och symboler (norrpil, skalstock mm) ska, om inget annat anges, utföras i enlighet med Bygghandlingar 90. Namnruta som tillhandahålls av beställaren ska användas. Se även avsnitt Det ska framgå vilket underlag som använts. Följande uppgifter ska anges: registreringsnummer senaste ändringsdatum upphovsman till underlag Med underlag avses i fallet ändring av byggnad befintliga relationsritningar, både handritade och digitala. Underlaget omfattar, för alla discipliner förutom A, både A-underlag och det disciplinspecifika underlaget. I fallet nybyggnad avses, för alla discipliner förutom A, den relationsritning från A som har använts. Process Dok.typ Bolag Tomas Ringdahl /59

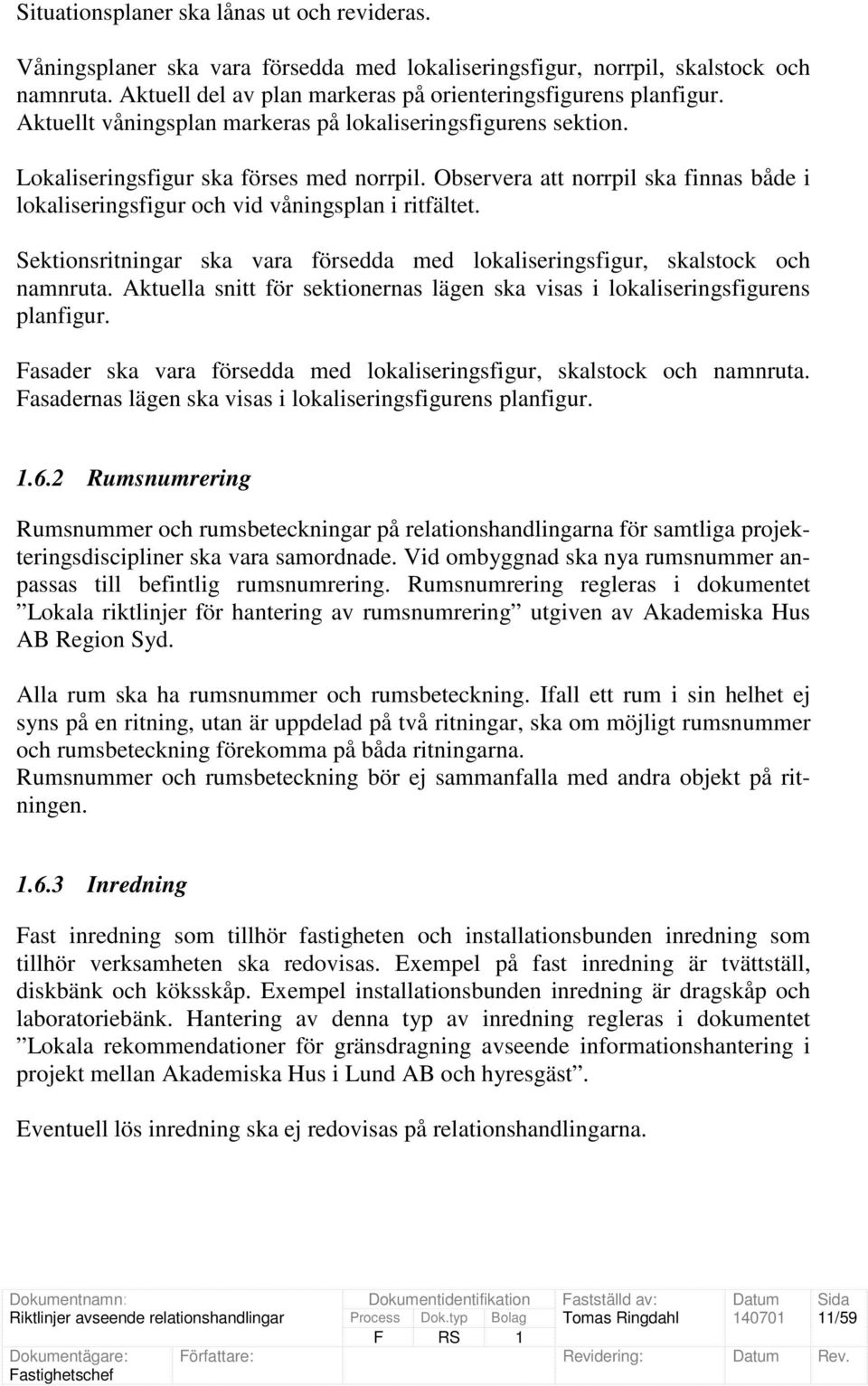

11 Situationsplaner ska lånas ut och revideras. Våningsplaner ska vara försedda med lokaliseringsfigur, norrpil, skalstock och namnruta. Aktuell del av plan markeras på orienteringsfigurens planfigur. Aktuellt våningsplan markeras på lokaliseringsfigurens sektion. Lokaliseringsfigur ska förses med norrpil. Observera att norrpil ska finnas både i lokaliseringsfigur och vid våningsplan i ritfältet. Sektionsritningar ska vara försedda med lokaliseringsfigur, skalstock och namnruta. Aktuella snitt för sektionernas lägen ska visas i lokaliseringsfigurens planfigur. Fasader ska vara försedda med lokaliseringsfigur, skalstock och namnruta. Fasadernas lägen ska visas i lokaliseringsfigurens planfigur Rumsnumrering Rumsnummer och rumsbeteckningar på relationshandlingarna för samtliga projekteringsdiscipliner ska vara samordnade. Vid ombyggnad ska nya rumsnummer anpassas till befintlig rumsnumrering. Rumsnumrering regleras i dokumentet Lokala riktlinjer för hantering av rumsnumrering utgiven av Akademiska Hus AB Region Syd. Alla rum ska ha rumsnummer och rumsbeteckning. Ifall ett rum i sin helhet ej syns på en ritning, utan är uppdelad på två ritningar, ska om möjligt rumsnummer och rumsbeteckning förekomma på båda ritningarna. Rumsnummer och rumsbeteckning bör ej sammanfalla med andra objekt på ritningen Inredning Fast inredning som tillhör fastigheten och installationsbunden inredning som tillhör verksamheten ska redovisas. Exempel på fast inredning är tvättställ, diskbänk och köksskåp. Exempel installationsbunden inredning är dragskåp och laboratoriebänk. Hantering av denna typ av inredning regleras i dokumentet Lokala rekommendationer för gränsdragning avseende informationshantering i projekt mellan Akademiska Hus i Lund AB och hyresgäst. Eventuell lös inredning ska ej redovisas på relationshandlingarna. Process Dok.typ Bolag Tomas Ringdahl /59

12 1.6.4 Situationsplaner Relationshandlingar omfattande situationsplaner ska vara samordnade avseende projektörsdisciplinerna Arkitekt, Landskap, El, VVS samt Konstruktion ; se kapitel Mallar Mallar som tillhandhålls av Akademiska Hus AB Region Syd ska alltid användas i förekommande fall. Följande mallar tillhandhålls: Förteckning avseende handlingar samt förteckning över utgångna handlingar Namnrutor o Pnamn1 Namnruta för A1-handling o Pnamn2 Stående namnruta för A1-handling o Pnamn3 Namnruta för A3-handling o Pnamn4 Namnruta för modell Mall för märkning av underlag. Mall för märkning av AutoCAD och applikationsversion när modellorienterat utförande ej används Mall för märkning av ursprungsarkitekt I mallen innehållande förteckning avseende handlingar samt förteckning över utgångna handlingar finns exempel. I bilaga A finns exempel på ifyllda namnrutor. 1.7 Administration av relationshandlingar Underlag för relationshandlingar Underlag för relationshandlingar utgörs av kopior av bygghandlingarna på vilka ändringar markerats med färgpenna. Om så erfordras ska underlaget kompletteras med skisser, ritningar och kommentarer så att slutligt utförande klart framgår. Arkitekten ska framställa planritningar, som modellfiler i skala 1:1 med tillhörande layoutflikar i skala 1:50 som underlag till installationskonsulterna. Som underlag för relationshandlingar vid ändring av befintlig byggnad/anläggning ska godkända relationshandlingar användas. Projektörens egna underlag från tidigare projekt får inte användas. Process Dok.typ Bolag Tomas Ringdahl /59

13 1.7.2 Ändring av relationshandlingar Ändring av relationshandling ska alltid ske med utgångspunkt från senast gällande relationshandling. I de fall där A-underlaget har ändrats ska även senaste gällande och godkända A-handling användas. På ändrad relationshandling ska vara infört ändringsbeteckning, datum för ändring, ändringens omfattning samt namn eller signatur för ansvarig projektör. Projekterande företag ska vara infört i anslutning till ändringstext. (Se bilaga A) Byte av namnruta får ej ske vid ändring av befintlig ritning. Befintliga relationshandlingar rekvireras från Akademiska Hus AB Region Syd och återställs i uppdaterat skick. Projektör ska inför ändring av relationshandlingar kvittera ut aktuella relationshandlingar varvid dessa spärras för vidare utlåning Befintliga relationshandlingar Uppgift om befintliga relationshandlingars omfattning, utförande och innehåll erhåller projektör genom aktuell projektledare vid Akademiska Hus AB Region Syd Handlingsidentifikation Relationshandlingar inlämnade till Akademiska Hus AB Region Syd ska som minimum innehålla följande uppgifter: Handlingens status (RELATIONSHANDLING) Handlingens innehåll samt typ av handling Ritningsnummer Utgivare (upphovsman/företag) Ansvarig handläggare Datering Förvaltningsuppgifter (se 1.7.5) Förvaltningsuppgifter Följande förvaltningsuppgifter ska finnas med vid leverans av relationshandlingar till Akademiska Hus AB Region Syd: Registerfastighet Byggnadsverksnummer Byggnadsbenämning Ev. planid (Se bilaga A pkt 19) Registreringsnummer (se 1.7.6) Process Dok.typ Bolag Tomas Ringdahl /59

14 Dessa uppgifter tillhandahålls av aktuell projektledare vid Akademiska Hus AB Region Syd Ritnings- och dokumentnumrering samt registreringsnummer Utformning av ritningsnumrering och numrering av dokument avtalas separat i varje enskilt projekt. Akademiska Hus använder ett s.k. registreringsnummer för att åstadkomma en unik identitet för en relationshandling. Därmed får ritningsnumret en underordnad betydelse ur arkiveringssynpunkt. Registreringsnumret tillhandahålls av Akademiska Hus när en preliminär handlingsförteckning avseende relationshandlingar föreligger. Vid ändring av befintliga relationshandlingar används befintligt numreringssystem Spårbarhet Alla relationshandlingar ska vara spårbara, vilket innebär att de ska innehålla uppgifter som underlättar identifiering; se avsnitt Flersidiga dokument ska ha ett försättsblad med uppgifter enligt ovan. Utöver detta ska det på varje sida finnas uppgifter om i vilket dokument de ingår samt sidnummer. 1.8 Leverans Ansvar Projektör Projekteringsledaren inom projektörsgruppen ansvarar för samordning och inlämning av relationshandlingar från projektörerna till projektledaren vid Akademiska Hus AB Region Syd. Entreprenör Projektör har i bygghandlingsbeskrivningen infört krav beträffande relationshandlingar respektive underlag till relationshandlingar, som ska utföras eller levereras av entreprenörerna. Entreprenör ska överlämna relationshandlingar respektive underlag för relationshandlingar till ansvarig projektledare vid Akademiska Hus AB Region Syd. Totalentreprenör Eventuella totalentreprenörer omfattas av ansvar enligt Projektör och Entreprenör ovan. Process Dok.typ Bolag Tomas Ringdahl /59

15 Av kapitel 3 och dokumentet Leveranstabeller avseende förvaltningsinformation framgår vem som upprättar relationshandling respektive lämnar underlag för relationshandling Leveranstider För leveranstider, se Administrativa Föreskrifter. Projekteringsledaren ska göra en tidplan för framtagning av relationshandlingar. Observera att arkitektunderlaget måste föreligga i färdigt skick innan övriga projektörer kan färdigställa sina handlingar. Hänsyn i tidplan ska tas till beställarens granskning av relationshandlingar Granskning Akademiska Hus AB Region Syd svarar för att relationshandlingarna granskas. Granskningsarbetet är uppdelat i arkivgranskning, CAD-granskning och teknisk granskning. Teknisk granskning sker med utgångspunkt från kopior i ½-skala och avser ritningarnas överensstämmelse med den byggda anläggningen. Denna granskning utförs av i projektet utsedd teknisk granskare före arkiv- och CAD-granskning. Arkivgranskning, sker med utgångspunkt från kopior i ½-skala. Detta gäller även för handritade ritningar där så är möjligt. Vid arkivgranskningen granskas handlingarnas utseende och innehåll. CAD-granskning sker med utgångspunkt från digitala filer och avser ritningarnas digitala informationsstruktur. Akademiska Hus checklistor för egenkontroll ska användas och bifogas för att granskning ska bli utförd. Överlämnande av relationshandlingar för granskning ska ske enligt avsnitt Överlämnande För varje enskild projekteringsdisciplin ska alla inom en disciplin ingående relationshandlingar överlämnas samtidigt. Ifall avvikelser görs från denna regel ska det klart framgå vad som saknas i leveransen. Process Dok.typ Bolag Tomas Ringdahl /59

16 Filer och papperskopior ska levereras enligt leveranstabellerna i dokumentet Leveranstabeller avseende förvaltningsinformation för respektive disciplin. För handritade ritningar ska original inlämnas. Ett följebrev ska bifogas till leveransen, innehållande följande uppgifter: Byggnadsverksnummer Byggnadsbenämning Eventuellt projektnummer Projektbenämning Leveransdatum Upphovsman Om inget annat avtalas sker överlämnandet av handlingar till aktuell projektledare vid Akademiska Hus AB Region Syd. Observera att det i förvaltningsprojekt kan det förekomma att förvaltaren agerar som projektledare. Projektör och entreprenör erhåller besked från tekniska informationssamordnare vid Akademiska Hus då handlingar blivit arkiverade. 1.9 Tillåtna avvikelser Projektör får inte avvika från ovanstående krav. Om avvikelser trots detta skulle vara nödvändiga får de bara göras under förutsättning av att beställaren godkänner och fastlägger avvikelsen. Detta godkännande ska ske skriftligt. Det åligger projektören att från projektledare utverka detta skriftliga godkännande vid en eventuell avvikelse. Process Dok.typ Bolag Tomas Ringdahl /59

17 2 RIKTLINJER FÖR DIGITALA RELATIONS- HANDLINGAR 2.1 Syfte Riktlinjerna i detta kapitel syftar till att säkerställa att digitala relationshandlingar utförs på ett sådant sätt att de på ett rationellt sätt kan användas inom förvaltning, drift, arkivhantering och för framtida ändring av byggnader. Riktlinjerna är anpassad till Akademiska Hus AB Region Syd:s system för digital ritningshantering och de branschstandarder, som finns avseende leveranser av digital förvaltningsinformation. Att tillämpa dessa riktlinjer kan innebära ett uteslutande av de projektörer som inte använder de i riktlinjerna föreskrivna standardprogrammen eller som inte på ett trovärdigt sätt kan åstadkomma de filformat och informationsstrukturer som föreskrivs. 2.2 Allmänna krav Dessa riktlinjer motsvarar inte en CAD-samordningsmanual utan behandlar enbart utformningen av relationshandlingar. Detta understryker vikten av att komplettera detta dokument med en CAD-samordningsmanual inom ramen för respektive projekt. Riktlinjerna förutsätter också en allmän kännedom om digital ritningshantering. Dessa förutsätter vidare att de standardprogram som föreskrivs i riktlinjen används under hela projekteringsfasen, då det bedöms som svårt att i praktiken uppfylla alla de uppställda kraven vid en eventuell konvertering. 2.3 Systemkrav CAD-filer CAD-filer ska överlämnas i DWG-format för AutoCAD version CAD-filer får inte innehålla OLE-länkar eller andra typer av externa referenser, undantaget situationsplaner disciplin L som innehåller externa referenser. Process Dok.typ Bolag Tomas Ringdahl /59

18 2.3.2 Dokumentfiler Dokumentfiler avseende beskrivningar, förteckningar, lagerlistor o.d. ska överlämnas i formatet för Microsoft Word för Office 2010 respektive formatet för Microsoft Excel för Office Leverantörer med andra program utför och ansvarar för konvertering till ovan nämnda format. Dokumentfiler får inte innehålla OLE-länkar eller andra typer av externa referenser. 2.4 Redovisningstekniska krav Relationsritningens generella utseende Digitala relationsritningar som överlämnas ska följa sedvanlig praxis och dessutom ha följande generella utseende: måttriktiga, inga dubbla ritobjekt och korrekta objektsmöten. Textfonter, linjetyper, shapes och snittmarkeringsmönster, som används måste finnas med, som standard i ovan angiven version av CAD-program. De digitala relationsritningarna ska uppfylla god CAD-praxis, t.ex. ska symboler användas där en repetivitet föreligger CAD- och dokumentfilnamn CAD- och dokumentfiler ska om möjligt ha motsvarande namn som ritningens nummer respektive dokumentets namn. När det gäller modellfiler ska dessa namnges enligt BH90 del 8. Eventuella layoutflikar döps till motsvarande ritningsnummer. Observera att långa filnamn är tillåtna. Se även avsnitt Linjebredder och färghantering Hanteringen av linjebredder ska följa nedan angivna standard. Denna följer BH 90 del 8 med avseende på linjebredder. Kopplingen linjebredd och färg ska överensstämma med denna standard. CAD-filer får inte levereras med objekt som har andra färger än de som anges i denna standard. Under projekteringen tillåts att en komplettering med fler färger sker. Vid överlämnandet av relationshandlingar ska dessa färger ändras till de färger som förekommer nedan. Process Dok.typ Bolag Tomas Ringdahl /59

19 Detta gäller ej för ledningar i mark, se bilaga C. Linjebredd Färgnr och färg Anmärkning GREY CYAN RED GREEN WHITE MAGENTA YELLOW BLUE Skraffering av betong Enhetsinställningar CAD-filers enhetsinställning ska för situationsplaner vara enheten meter och för övriga relationsritningar enheten millimeter. Måttnoggrannheten för situationsplaner ska vara i enheten centimeter. Objekten i modellen ska representeras i skala 1:1, d.v.s. med verklighetens mått Skalor Relationsritningar ska levereras i de skalor som anges av beställaren; se kapitel 3 samt dokumentet Leveranstabeller avseende förvaltningsinformation. Samtliga texthöjder ska anpassas så att dessa är läsbara även i 1/2-skala Text i skrivfält (namnruta mm) Om inget annat avtalas ska namnruta, som tillhandahålls av beställaren användas. Blocknamn och attribut i namnrutan får absolut inte ändras. Aktuella uppgifter som ska vara ifyllda och exempel på namnruta framgår av bilaga A. Namnrutan ska sättas in som block i layout eller ritnings-definitionsfil. Namnruta, skalstock, m.m. ska ägas av respektive projektör. Detta innebär att dessa objekt ska tillhöra respektive projektörs lagerstruktur. Även modellfiler (modellfliken) förses med namnruta enligt Akademiska Hus mall. Detta för att underlätta ändringshantering och spårbarhet. I modellen ska det dessutom framgå att relationsritningen är CAD-ritad och vilka versioner av CAD-program och eventuell applikation som har använts. Här avses de program och versioner som har använts vid den senaste sparningen av filen. Process Dok.typ Bolag Tomas Ringdahl /59

20 Digitala mallar för olika namnrutor, norrpil, skalstock och ritningsunderlag tillhandahålls av beställaren. Se även avsnitt och Ritningsram Ritningsramar ska, om inte annat anges, utföras i enlighet med Bygghandlingar Informationsstruktur i CAD-filerna Modeller och layouter Relationsritningar som på ett naturligt sätt kan hanteras, som modeller och layouter, t.ex. situationsplaner, våningsplaner, fasader och sektioner ska levereras som en modellfil med tillhörande ritningsdefinitioner i form av layouter i samma fil. Modellfiler ska upprättas per anläggning. För våningsplaner gäller att en modellfil ska upprättas per våningsplan. Samtliga fasadvyer hanteras i en gemensam modellfil. Samtliga sektioner hanteras i en gemensam modellfil. Modellfiler ska sparas i modelläget. Ett överlapp om minst 500 mm ska finnas vid uppdelning av ritnings- eller modellfiler. Överlappet skrafferas på den ritning där överlappet är avsett för orientering. Skrafferingen ska tillhöra layouten. Konnektionslinjerna som visar delningen av en byggnad ska finnas på ett eget lager i modellen. Placeringen av konnektionslinje ska vara lika för samtliga plan. Konnektionslinjer som visar delningen mellan byggnader/byggnadsverksnummer ska visas i layouten. I layoutflikarnas modelläge fryses eventuella lager, som ej ska visas eller skrivas ut, med hjälp av VP Freeze i aktuellt vyfönster (VP). CAD-filens modell ska vid leverans inte innehålla frysta, släckta eller låsta lager. Namnrutor, ritningsram, skalstock, norrpil och uppgifter avseende underlag ska tillhöra layouten. För arkitektens handlingar gäller att uppgifter om ursprungsarkitekt ska finnas i modellen och i layouten Externt refererade CAD-filer Bygghandlingar som byggts upp av externt refererade CAD-filer ska som relationshandling levereras med de externa referenserna bundna. Detta innebär att en enskild relationshandling endast får bestå av en fysisk fil. Process Dok.typ Bolag Tomas Ringdahl /59

21 2.5.3 Objektshantering CAD-filerna ska bestå av grafiska objekt som finns tillgängliga i ovan angivna version av CAD-program. Egenskaperna färg- och linjetyp för de olika objekten ska vara satta till bylayer. De objekt, som på ett naturligt sätt kan hanteras som symboler (block) t.ex. fönster, dörrar, inredningsdetaljer m.m. ska hanteras som symboler. Dessa symboler ska namnges på ett systematiskt sätt. Objekt som kräver applikationsprogramvara för att tolkas, t.ex. ARX-objekt, får inte förekomma i CAD-filerna. Beställaren har möjlighet att separat avtala om leverans av objektsorienterade filer D-Modeller Om inget annat avtalas i projektet ska samtliga digitala relationsritningar vara 2Dmodeller Lagerhantering De i CAD-filerna ingående lagerdelarna ska följa svensk standard, CAD-Lager - SB-Rekommendationer 11. Obligatoriska fält ska användas. Presentationskoder ska anges Koordinatsystem Hanteringen av eventuella koordinatsystem ska vara samordnat för aktuell anläggning. För situationsplaner och ledningskartor ska det koordinatsystem som gäller för aktuell kommun användas. Process Dok.typ Bolag Tomas Ringdahl /59

22 2.5.7 Orefererade delar i CAD-filer CAD-filer ska enbart innehålla definitioner som används i filen. (Purge ska utföras innan leverans) Delade ritobjekt Det är acceptabelt att en CAD-fil består av delade ritobjekt såsom linjer, texter, symboler vid en uppdelning av ritnings- eller modellfilen Ändring av befintliga digitala relationshandlingar Vid ändring av befintliga digitala relationshandlingar gäller att informationsstrukturen i dessa bibehålls i dess ursprungliga skick om inte annat överenskommes. Se även avsnitt och Vid ändringar i modellen ska ändringsmarkering påföras modellen och de layouter som berörts av förändringen. Ifall byte av underlag har skett ska märkning av underlag uppdateras. Se även avsnitt 1.6.1, och Överlämnande av filer Filer avseende relationshandlingar Filer avseende relationshandlingar ska överlämnas okomprimerade på CD/DVD/USB. En CD/DVD/USB per anläggning ska levereras. Vid mindre projekt kan leveransen ske via e-post efter överenskommelse med ansvarig teknisk informationssamordnare. Projektledaren beslutar om leveransen ska ske per ansvarig part eller samlat via CAD-samordnaren. Akademiska Hus koncerngemensamma mappstruktur kan användas. Se figur 2.1 nedan: Process Dok.typ Bolag Tomas Ringdahl /59

23 Figur 2.1 Mappstruktur Tabellen nedan visar den bokstav som ska anges i rutan för Ansv_part (disciplin) i namnrutan. Bokstäverna motsvarar benämningarna för respektive mapp i ovanstående struktur. Den utgår från standarden SS , utgåva 2 tabell A.1. Beteckning A B E G K L M V Beskrivning, betydelse Arkitekt Brandskyddsprojektör Elprojektör Geotekniker Byggnadskonstruktör Landskapsarkitekt Markprojektör VVS-projektör, eller ventilationsprojektör när både V- och VS-projektör finns Tabellen nedan visar i vilken mapp som respektive handling/fil ska placeras. Mapp Benämning Exempel på handling/fil Dok Dokument Beskrivningar, ritningsförteckningar, handlingsförteckning, lagerförteckning mm Modell Modellfiler Modellfiler Raster Rasterfiler Kopior på handritade original Ritdef Ritningsdefinitioner Ritningar CD/DVD/USB samt omslag ska märkas med: Handlingens status (RELATIONSHANDLING) Byggnadsverksnummer Byggnadsbenämning Eventuellt projektnummer Projektbenämning Process Dok.typ Bolag Tomas Ringdahl /59

24 Leveransdatum Nummer för CD/DVD/USB samt antalet CD/DVD/USB Utgivare (upphovman/företag) Förteckningar enligt avsnitt ska medfölja Virustest All digital information och media som överlämnas till Akademiska Hus AB Region Syd ska vara fria från datavirus. Det åligger informationsleverantören att kontrollera detta. Process Dok.typ Bolag Tomas Ringdahl /59

25 3 RIKTLINJER AVSEENDE ANSVARIG PROJEKTÖR 3.1 Arkitekt (A) Allmänt Relationshandlingar upprättas av projektören. Entreprenören ska lämna underlag för dessa handlingar enligt avsnitt Arkitekten ska framställa planritningar i skala 1:50 som underlag till installationskonsulter. Se även avsnitt Omfattning Relationshandlingarna ska omfatta: Våningsplaner Takplaner Sektioner Fasader Handlingsförteckning Förteckning över utgångna handlingar Innehåll Handlingar ska märkas med ursprungsarkitekt i förekommande fall. Handlingarnas innehåll avseende brandskydd ska samordnas med brandskyddsprojektör. Våningsplaner Sammanställningsritningar i form av horisontella snitt genom våningar benämns våningsplaner eller planer. Följande ska redovisas: Byggnadens huvudmått avseende husliv Plushöjd avseende ovankant färdigt golv inom plan Rumsnumrering enligt lokal riktlinje Rumsbeteckning, t.ex. kontor, lab Utrymningsvägar Brandcellsindelning med brandklass Branddörrar med brandklass Förstärkt ljudisolering (sekretess eller störningsfrihet) i db Process Dok.typ Bolag Tomas Ringdahl /59

26 Fast inredning, som tillhör fastigheten, t.ex. tvättställ, diskbänk, köksskåp Installationsbunden inredning, som tillhör verksamheten, t.ex. dragskåp, laboratoriebänk Handikappanpassning, t.ex. HWC, handikappentré, ramp med lutning angivet, kommunikationer i byggnad Installationsbunden inredning ska samordnas med ev. inredningsprojektör och installationsprojektör. När det gäller referensnät redovisas enbart beteckningarna med omslutande cirkel och del av linje som ligger utanför byggnad. Takplaner Följande ska redovisas: Plushöjder Taklutning Brandcellsindelning med brandklass Brandklassade ytor Kommunikationsvägar på tak Tillträdesvägar för räddningstjänsten VVS-installationer på tak Takkompletteringar, t.ex. skyddsanordningar, takfönster, takluckor När det gäller referensnät redovisas enbart beteckningarna med omslutande cirkel och del av linje som ligger utanför byggnad. I de fall där det förekommer tak på olika nivåer (höjder), ska det översta taket med innehåll enligt ovan, redovisas på en ritning benämnd takplan. På denna ritning redovisas nedre liggande tak enbart som konturer. Övriga tak, med innehåll enligt ovan, redovisas på respektive våningsplan. Nedre liggande tak redovisas endast som konturer. Ifall del av tak redovisas på våningsplan ska både texten plan och takplan anges i namnrutan. Sektioner Följande ska redovisas: Brandcellsindelning med brandklass Plushöjder Fasader Följande ska redovisas: Samtliga fasadvyer Brandskyddsinformation VVS-installationer Takkompletteringar Process Dok.typ Bolag Tomas Ringdahl /59

27 Handlingsförteckning Se kapitel 1. Förteckning över utgångna handlingar Se kapitel Utförande Regler för utförandet av digitala relationshandlingar anges i kapitel 2 Riktlinjer för digitala relationshandlingar med följande komplettering: Brandklass ska anges i anslutning till linjen avseende brandcellsindelning. Våningsplaner Konnektionslinjer avseende delning i ritningar för skala 1:50 och 1:100 ska redovisas i modellen på separata lager. Layouterna i skala 1:50 och 1:100 ska endast visa konnektionslinjerna för respektive skala. Layouter i skala 1:50 ska ej redovisa byggnadens huvudmått avseende husliv. Utrymningsvägar markeras enligt BH 90 del 2. Sektioner Kompletta sektioner ska redovisas i modellen. Sektionernas benämningar ska anges i modellen och i layouten. Fasader Fasadernas benämningar ska anges i modellen och i layouten Leveranstabell Arkitekt Leveranstabell framgår av dokumentet Leveranstabeller avseende förvaltningsinformation. Process Dok.typ Bolag Tomas Ringdahl /59

28 3.2 Brandskydd (B) Allmänt Relationshandlingar upprättas av projektören. Entreprenören ska i förekommande fall lämna underlag för dessa handlingar enligt avsnitt Omfattning Relationshandlingarna ska omfatta: Beskrivningar Beräkningar Specialritningar för brandskydd Brandskyddsdokumentation kan även lämnas av andra aktörer än brandskyddsprojektör Innehåll Samordning ska ske med övriga discipliner. Specialritningar Med specialritningar för brandskydd avses brandskyddsinformation som ej ingår i arkitektens/andra discipliners leverans Utförande Samordning ska ske med övriga discipliner avseende system- och komponentbeteckning. Beteckning och märkning ska utföras enl. Lokala rekommendationer för Märkning av och beteckningar för elektrotekniska anläggningar respektive Lokala rekommendationer för Märkning och beteckning av anläggningar (Bygg VVS och Styr). Brandskyddsdokumentation ska utföras enligt BBR 5:12, 5:13 och SBF:s handbok om brandskyddsdokumentationens utformning. Specialritningar Lagerhantering sker med B som disciplinbeteckning. Process Dok.typ Bolag Tomas Ringdahl /59

29 3.2.5 Leveranstabell Brandskydd Leveranstabell framgår av dokumentet Leveranstabeller avseende förvaltningsinformation. Process Dok.typ Bolag Tomas Ringdahl /59

30 3.3 Byggnadskonstruktion (K) Allmänt Tillverkningsritningar, pålnings- och packningsprotokoll levereras av entreprenören. Övriga relationshandlingar upprättas av projektören. Entreprenören ska upprätta underlag för dessa handlingar enligt avsnitt Omfattning Relationshandlingarna ska omfatta: Samtliga bygghandlingsritningar Konstruktionsberäkningar med konstruktionsredovisning Ritningar, beskrivningar och beräkningar avseende geotekniska konstruktioner Tillverkningsritningar avseende t.ex. prefabricerade betongelement och glasfasader Pålningsprotokoll Packningsprotokoll Iordningsställande ritningar för skyddsrum Handlingsförteckning Förteckning över utgångna handlingar Innehåll Tillåten belastning på samtliga bjälklag, traverser, lastkrokar och fundament ska tydligt framgå av planritningar. Ingrepp i bärande stomme ska tydligt redovisas. Förlorade konstruktioner/spont ska redovisas. Yttre dränering ska samordnas med Ledningar i mark och föras in på VAhandlingen; se avsnitt 3.8. Geotekniska konstruktioner ska samordnas med projektören Geoteknik. Handlingsförteckning Se kapitel 1. Förteckning över utgångna handlingar Se kapitel 1. Process Dok.typ Bolag Tomas Ringdahl /59

31 3.3.4 Utförande Regler för utförandet av digitala relationshandlingar anges i kapitel 2 Riktlinjer för digitala relationshandlingar. Geotekniska undersökningar och konstruktionsberäkningar ska förses med registreringsnummer. Ritningar Krav gäller på att läsbara kopior erhålls vid en förminskning till ½ skala. Tillverkningsritningar Tillverkningsritningar för t.ex. prefabricerade betongelement bör levereras i format för AutoCAD Krav avseende lagerstruktur enligt avsnitt 2.5.5, behöver ej följas. Tillverkares egna namnrutor får användas. Handlingarna ska märkas RELATIONSHANDLING (ev. endast handlingsförteckningen) och registreringsnummer enligt avsnitt ska påföras. Konstruktionsberäkningar Får vara handskrivna på arkivbeständigt papper Leveranstabell Byggnadskonstruktion Leveranstabell framgår av dokumentet Leveranstabeller avseende förvaltningsinformation. Process Dok.typ Bolag Tomas Ringdahl /59

32 3.4 Elinstallationer (E) Allmänt Relationshandlingar upprättas av projektören och/eller entreprenören, se dokumentet Leveranstabeller avseende förvaltningsinformation. Ifall relationshandlingarna upprättas av projektören ska entreprenören lämna underlag för dessa handlingar enligt avsnitt Handlingar avseende elinstallationer är grupperade i leveranstabellerna enligt följande: El- och telesystem (sammansatta) Eldistributionsnät, transformator och fördelningssystem, faskompenseringssystem, system för reservkraft, avbrottsfri kraft eller nödkraft Belysningssystem och ljussystem, elvärmesystem samt motordriftsystem System för spänningsutjämning och elektrisk separation Telesystem (sammansatta) Flerfunktionsnät i fastighet Tele allmänt Teletekniska säkerhetssystem Omfattning Separata förteckningar lämnas för el- respektive teleanläggningen. Följande förteckningar ska lämnas: Handlingsförteckning Förteckning över utgångna handlingar Övrig omfattning framgår av dokumentet Leveranstabeller avseende förvaltningsinformation Innehåll Situationsplaner avseende el- och teleanläggningar När projekt medför förändringar av el- och teleinstallationer i mark utanför byggnader ska situationsplaner avseende installationer i mark framställas enligt avsnitt 3.8 Ledningar i mark. Installationsområde avseende värmeslingor ska samordnas med disciplin L och redovisas på situationsplanerna. Process Dok.typ Bolag Tomas Ringdahl /59

33 Handlingsförteckning Se kapitel 1. Förteckning över utgångna handlingar Se kapitel Utförande Regler för utförandet av digitala relationshandlingar anges i kapitel 2 Riktlinjer för digitala relationshandlingar. Relationshandlingarna ska ej omfatta måttangivelser m.m. som inte har ett direkt samband med elanläggningen. Samordning ska ske med övriga discipliner avseende system och komponentbeteckning. Beteckning och märkning ska utföras enl. Lokala rekommendationer för Märkning av och beteckningar för elektrotekniska anläggningar respektive Lokala rekommendationer för Märkning och beteckning av anläggningar (Bygg VVS och Styr). Planer Godkända relationshandlingar från A ska användas. Ifall arkitekten har framställt ritningar (layouter) i skala 1:50, som underlag till installationskonsulter, ska installationskonsultens modellfil innehålla motsvarande layouter i skala 1:50. Endast ritningar (layouter) som innehåller installationer ska förses med registreringsnummer. A-underlaget ska bearbetas så att installationsdelarna framgår klart, t.ex. genom att A-underlaget skrivs ut med tunnare linjer. Rumsbeteckningar och rumsnumrering ska framgå klart. Dessa får ej kollidera med annan ritningsinformation. A-underlaget ska innehålla brandcellsindelning med brandklass. Brandcellsindelningen ska markeras med en tjockare linje så att denna framgår klart. Endast den del av ledningsnät som finns innanför husliv ska redovisas. Sektioner Sektioner som visar snitt genom endast en våning får placeras i samma modellfil som våningsplanet. Situationsplaner avseende el- och teleanläggningar Process Dok.typ Bolag Tomas Ringdahl /59

34 Situationsplaner avseende el- och teleinstallationer i mark ska utföras enligt avsnitt 3.8 Ledningar i mark. Beteckningar och symboler - generellt Enligt BH90 del 5. Skalor - generellt Skalor hanteras enligt BH90 med undantaget att samtliga installationsritningar redovisas i skala 1: Leveranstabeller Elinstallationer Leveranstabellerna framgår av dokumentet Leveranstabeller avseende förvaltningsinformation. Process Dok.typ Bolag Tomas Ringdahl /59

35 3.5 Geoteknik (G) Allmänt Relationshandlingar upprättas av projektören. Entreprenören ska i förekommande fall lämna underlag för dessa handlingar enligt avsnitt Omfattning Relationshandlingarna ska omfatta: Ritningar och resultat avseende geotekniska fält- och laboratorieundersökningar Utlåtanden, såsom geotekniska undersökningar, miljötekniska markundersökningar, kulturlager, besiktningar och kontroller Grundundersökning Handlingsförteckning Förteckning över utgångna handlingar Relationshandlingar avseende geotekniska konstruktioner ska samordnas med projektören Byggnadskonstruktion Innehåll Handlingsförteckning Se kapitel 1. Förteckning över utgångna handlingar Se kapitel Utförande Regler för utförandet av digitala relationshandlingar anges i kapitel 2 Riktlinjer för digitala relationshandlingar. Handlingarna ska redovisa undersökningens projektnamn samt geografiskt läge (kommun etc.). Handlingarna ska motsvara kraven enligt Svenska Geotekniska föreningens anvisningar. Process Dok.typ Bolag Tomas Ringdahl /59

36 3.5.5 Leveranstabell Geoteknik Leveranstabell framgår av dokumentet Leveranstabeller avseende förvaltningsinformation. Process Dok.typ Bolag Tomas Ringdahl /59

37 3.6 Landskap (L) Allmänt Relationshandlingar upprättas av projektören. Entreprenören ska lämna underlag för dessa handlingar enligt avsnitt Omfattning Anläggningar som avser ledningar i mark ingår inte. Relationshandlingarna ska omfatta: Situationsplan Planteringsplan med växtförteckning Ytskikts- och utrustningsplan Handlingsförteckning Innehåll Situationsplan Situationsplanen är en sammanställning av mark och byggnader enligt anvisad omfattning och utgör även underlag för den del av installationer, som består av ledningar i mark. Befintliga situationsplaner tillhandahålls av Akademiska Hus för uppdatering av projektören. Inga nya situationsplaner ska framställas av projektören. Situationsplanen ska samordnas med övriga berörda projektörer som hanterar ledningar i mark, energilager samt värmeslingor. Installationsområde avseende energilager och värmeslingor i mark ska redovisas av disciplin L. Process Dok.typ Bolag Tomas Ringdahl /59

38 Information enligt bilaga B ska redovisas. Nedan ges en sammanfattning av den mer centrala information som ska finnas på situationsplanen. Fastighetsgränser Fastighetsbeteckningar (Registerfastigheter) Konturlinjer för byggnader samt kryssmarkering Byggnader under mark Byggnadsverksnummer för byggnader Entréer till byggnader med plushöjd samt ramper med lutning angivet Utrymningsvägar (genom vägg och tak) för byggnader Vägar, cykelbanor, gångbanor Gatunamn Angöringsplats i anslutning till byggnad Uppställningsplatser för bil, buss, handikappfordon och cykel med antal platser angivet Brandvägar Markhöjder Slänter, murar, stödmurar, terrängtrappor, terrängramper med lutning angivet Räcken, staket, stängsel, plank Gränser mellan olika markbehandlingar såsom asfalt, stenlagd yta, grus- och sandyta, gräsyta och armerad gräsyta, plantering Träd, häckar Installationsområde för energilager och markvärme Planteringsplan med växtförteckning Befintliga planteringsplaner tillhandahålls av Akademiska Hus för uppdatering av projektören. Inga nya planteringsplaner ska framställas av projektören. Information enligt bilaga B ska redovisas. Nedan ges en sammanfattning av den mer centrala information som ska finnas på planteringsplanen. Fastighetsgränser Fastighetsbeteckningar (Registerfastigheter) Konturlinjer för byggnader samt kryssmarkering Byggnadsverksnummer för byggnader Entréer till byggnader samt ramper Vägar, cykelbanor, gångbanor Gatunamn Slänter, murar, stödmurar, terrängtrappor, terrängramper Räcken, staket, stängsel, plank Gränser mellan olika markbehandlingar såsom asfalt, stenlagd yta, grus- och sandyta, gräsyta och armerad gräsyta, plantering Träd, häckar Planteringar (perenner, buskar) Växtförteckning Process Dok.typ Bolag Tomas Ringdahl /59

39 Ytskikts- och utrustningsplan Befintliga ytskikts- och utrustningsplaner tillhandahålls av Akademiska Hus för uppdatering av projektören. Inga nya ytskikts- och utrustningsplaner ska framställas av projektören. Information enligt bilaga B ska redovisas. Nedan ges en sammanfattning av den mer centrala information som ska finnas på ytskikts- och utrustningsplanen. Fastighetsgränser Fastighetsbeteckningar (Registerfastigheter) Konturlinjer för byggnader samt kryssmarkering Byggnadsverksnummer för byggnader Entréer till byggnader samt ramper Vägar, cykelbanor, gångbanor Gatunamn Slänter, murar, stödmurar, terrängtrappor, terrängramper Räcken, staket, stängsel, plank Gränser mellan olika markbehandlingar såsom asfalt, stenlagd yta, grus- och sandyta, gräsyta och armerad gräsyta, plantering Utrustning t.ex. cykelställ, parkmöbler, lekutrustning, papperskorg Konstnärlig utsmyckning Förteckning över ytskikt och utrustning Handlingsförteckning Se kapitel Utförande Regler för utförandet av digitala relationshandlingar anges i kapitel 2 Riktlinjer för digitala relationshandlingar med följande komplettering: Akademiska Hus AB Region Syd:s fastigheter är indelade i ett antal delområden. Varje delområde består av en modellfil innehållande layouter för situationsplan, planteringsplan samt ytskikts- och utrustningsplan. Delområdet med ett överlapp på ca 10 m redovisas på layouterna. Modellgränsen, som ligger på lager L U1 omsluter delområdet och överlappszonen. Modellgränsen visas inte i layouterna, den får dock inte tas bort från modellfliken. Information utanför modellgränsen ska inte redovisas. Relationshandlingen kan innehålla externa referenser i form av angränsande delområden, som behövs för att redovisa överlappet. I modellen ska norr vara orienterad längs den vertikala koordinataxeln. Lagerstruktur enligt bilaga B ska användas. Process Dok.typ Bolag Tomas Ringdahl /59
