1 Årsrapport 2013 KRETSLOPP OCH VATTEN Välen Mudderdeponi Göteborg

2 Välen Mudderdeponi Årsrapport 2013 Datum Uppdragsnummer Utgåva/Status SLUTLIG LARBORN LOUISE GILLMARK MALIN Uppdragsledare Granskare Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Telefon Fax Unr Organisationsnummer

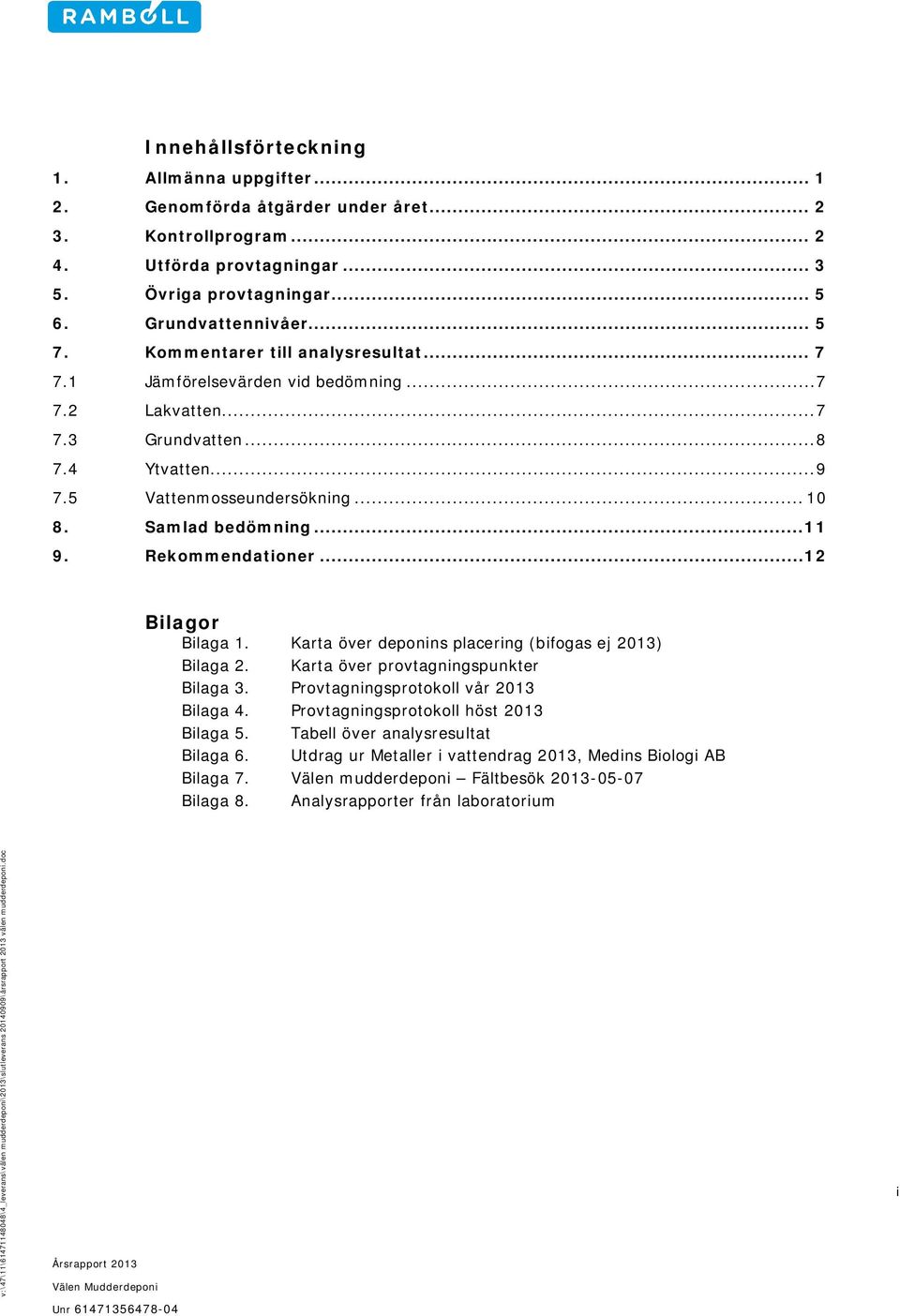

3 Innehållsförteckning 1. Allmänna uppgifter Genomförda åtgärder under året Kontrollprogram Utförda provtagningar Övriga provtagningar Grundvattennivåer Kommentarer till analysresultat Jämförelsevärden vid bedömning Lakvatten Grundvatten Ytvatten Vattenmosseundersökning Samlad bedömning Rekommendationer Bilagor Bilaga 1. Karta över deponins placering (bifogas ej 2013) Bilaga 2. Karta över provtagningspunkter Bilaga 3. Provtagningsprotokoll vår 2013 Bilaga 4. Provtagningsprotokoll höst 2013 Bilaga 5. Tabell över analysresultat Bilaga 6. Utdrag ur Metaller i vattendrag 2013, Medins Biologi AB Bilaga 7. Välen mudderdeponi Fältbesök Bilaga 8. Analysrapporter från laboratorium v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr i

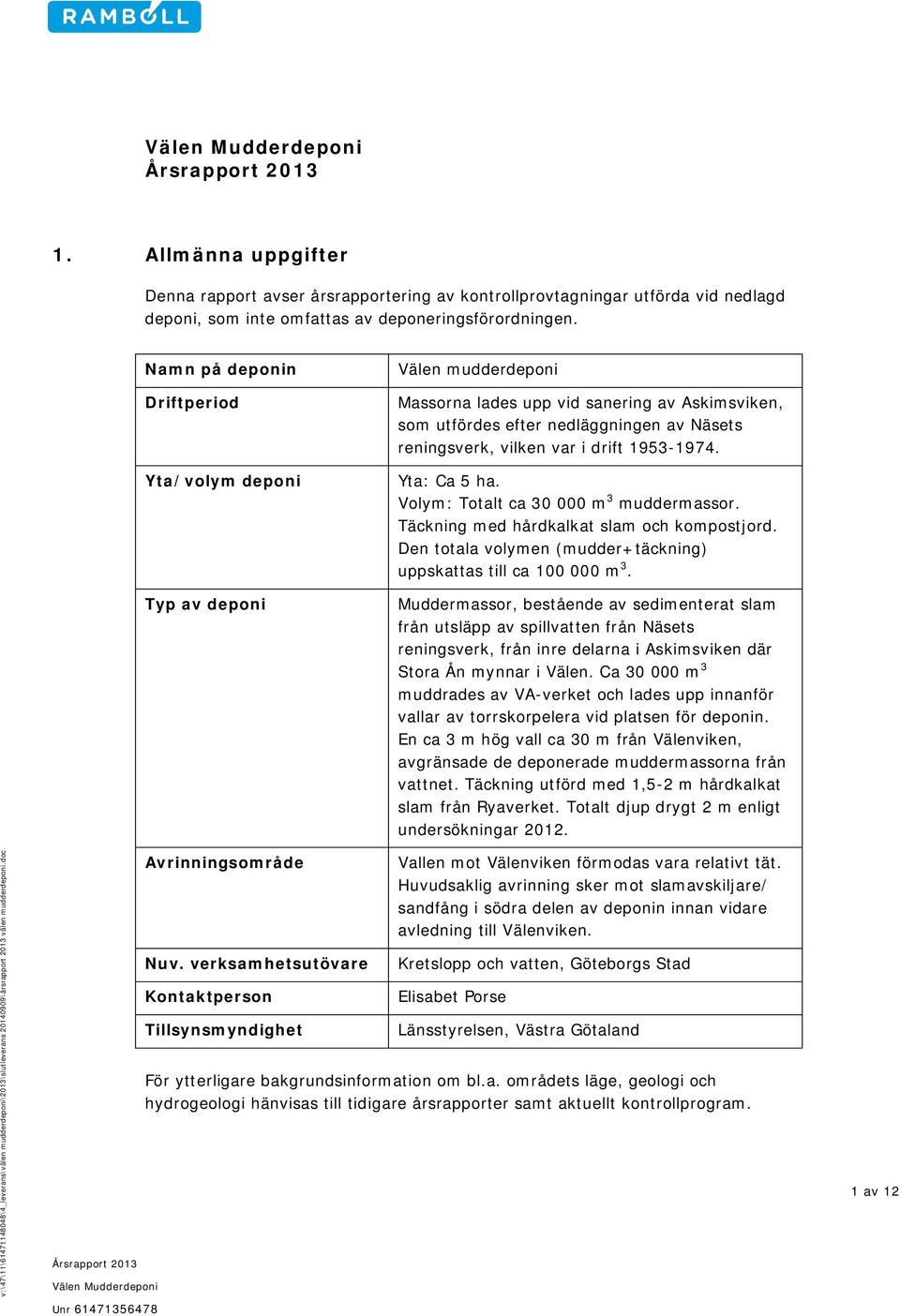

4 Välen Mudderdeponi Årsrapport Allmänna uppgifter Denna rapport avser årsrapportering av kontrollprovtagningar utförda vid nedlagd deponi, som inte omfattas av deponeringsförordningen. Namn på deponin Driftperiod Yta/volym deponi Typ av deponi Välen mudderdeponi Massorna lades upp vid sanering av Askimsviken, som utfördes efter nedläggningen av Näsets reningsverk, vilken var i drift Yta: Ca 5 ha. Volym: Totalt ca m 3 muddermassor. Täckning med hårdkalkat slam och kompostjord. Den totala volymen (mudder+täckning) uppskattas till ca m 3. Muddermassor, bestående av sedimenterat slam från utsläpp av spillvatten från Näsets reningsverk, från inre delarna i Askimsviken där Stora Ån mynnar i Välen. Ca m 3 muddrades av VA-verket och lades upp innanför vallar av torrskorpelera vid platsen för deponin. En ca 3 m hög vall ca 30 m från Välenviken, avgränsade de deponerade muddermassorna från vattnet. Täckning utförd med 1,5-2 m hårdkalkat slam från Ryaverket. Totalt djup drygt 2 m enligt undersökningar v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Avrinningsområde Nuv. verksamhetsutövare Kontaktperson Tillsynsmyndighet Vallen mot Välenviken förmodas vara relativt tät. Huvudsaklig avrinning sker mot slamavskiljare/ sandfång i södra delen av deponin innan vidare avledning till Välenviken. Kretslopp och vatten, Göteborgs Stad Elisabet Porse Länsstyrelsen, Västra Götaland För ytterligare bakgrundsinformation om bl.a. områdets läge, geologi och hydrogeologi hänvisas till tidigare årsrapporter samt aktuellt kontrollprogram. 1 av 12

5 2. Genomförda åtgärder under året Som uppföljning till den riskbedömning som utfördes 2012, (Riskbedömning av Välens mudderdeponi, Juni 2012, COWI) utfördes det 2012 undersökningar av sediment och biota i Välen med syfte att undersöka eventuell påverkan på viken från deponin. En korrekturrapport presenterades 2013, men slutrapporten är ännu inte publicerad. Resultaten visar på extremt förorenade sediment avseende PCB, starkt förorenade avseende koppar, zink, hexaklorbensen, klordan polybromerade difenyletrar och i viss mån DDT samt moderat förorenat avseende kvicksilver, bly, kadmium, hexaklorhexan och hexabromcyclododekan. Kopplingar har konstaterats till halterna som har påvisats i deponin och grundvattnet i anslutning till deponin, men sannolikt har även tillflödet från Stora ån en kraftig påverkan på föroreningssituationen identifierade hydrogeolog Anders Blom, Sweco, ett antal punkter runt deponin där utläckage kan iakttas och i dessa mättes temperatur, ph och konduktivitet Punkterna samt omgivande ytvattendiken mättes på nytt i samband med ett fältbesök. Resultat från detta redovisas i PM i Bilaga 7. Under 2013 genomfördes även ett examensarbete Characterisation of leachate and implementation of recipient control- A case study on Välen deposit site, Malin Karlsson, Department of biology and environmental sciences University of Gothenburg June Resultaten från examensarbetet indikerar ett behov av riskhantering främst gällande utsläpp av (metyl)kvicksilver till recipient samt spårning av huvudkällan till PCBs utbredning i recipienten, vilken inte förefaller vara deponin. 3. Kontrollprogram v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Datum för kontrollprogram Välen Mudderdeponi förslag till kontrollprogram (Sweco Viak), daterat Revideringar Revidering i årsrapport 2008 (Hifab) installation av två grundvattenrör GV1 och GV2, samt pegel för havsnivån. Revidering i årsrapport 2009 (Hifab) installation av nytt grundvattenrör GV2. Revidering i årsrapport 2010 (Hifab) Ny ytvattenpunkt Y2, förändring av analyserade parametrar, minskning av provtagningsintervallet för L1 till 1 gång/år. Revidering i rapport vårprovtagning 2011 (Hifab) 2 av 12

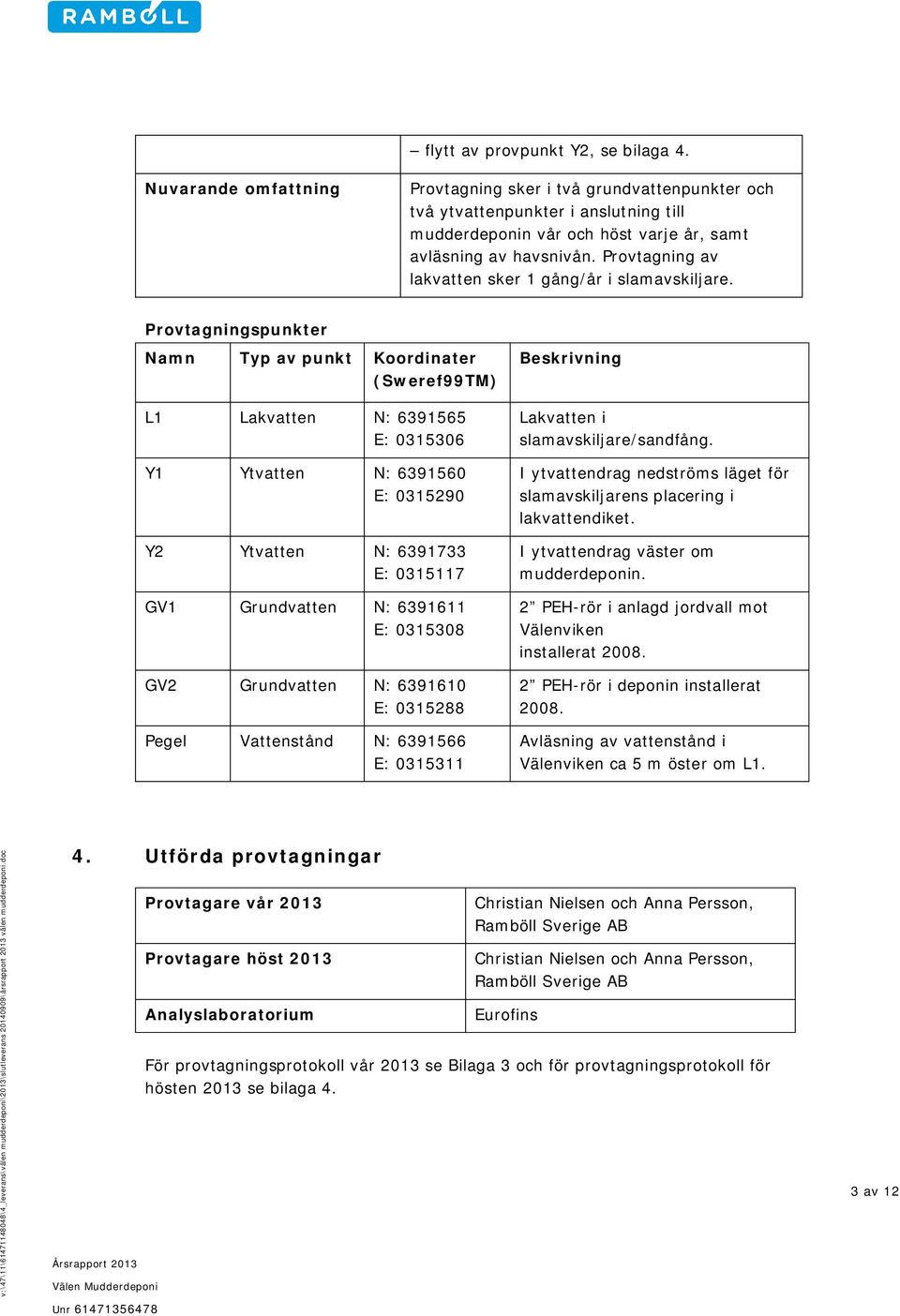

6 flytt av provpunkt Y2, se bilaga 4. Nuvarande omfattning Provtagning sker i två grundvattenpunkter och två ytvattenpunkter i anslutning till mudderdeponin vår och höst varje år, samt avläsning av havsnivån. Provtagning av lakvatten sker 1 gång/år i slamavskiljare. Provtagningspunkter Namn Typ av punkt Koordinater (Sweref99TM) L1 Lakvatten N: E: Y1 Ytvatten N: E: Y2 Ytvatten N: E: GV1 Grundvatten N: E: GV2 Grundvatten N: E: Pegel Vattenstånd N: E: Beskrivning Lakvatten i slamavskiljare/sandfång. I ytvattendrag nedströms läget för slamavskiljarens placering i lakvattendiket. I ytvattendrag väster om mudderdeponin. 2 PEH-rör i anlagd jordvall mot Välenviken installerat PEH-rör i deponin installerat Avläsning av vattenstånd i Välenviken ca 5 m öster om L1. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc 4. Utförda provtagningar Årsrapport 2013 Välen Mudderdeponi Unr Provtagare vår 2013 Provtagare höst 2013 Analyslaboratorium Christian Nielsen och Anna Persson, Ramböll Sverige AB Christian Nielsen och Anna Persson, Ramböll Sverige AB Eurofins För provtagningsprotokoll vår 2013 se Bilaga 3 och för provtagningsprotokoll för hösten 2013 se bilaga 4. 3 av 12

7 Provpunkt Provtagningsdatum Provtagningsdatum Utförda prover v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Y Fältanalys av ph och konduktivitet. Flödesuppskattning. Provtagning av närsalter, salter, metaller (inkl. Hg och MeHg med låg detektionsgräns), organiskt innehåll och syrgas. Y Fältanalys av ph och konduktivitet. Flödesuppskattning. Provtagning av närsalter, salter, metaller (inkl. Hg och MeHg med låg detektionsgräns), organiskt innehåll och syrgas. GV Fältanalys av ph och konduktivitet. Nivåmätning. Provtagning av närsalter, salter, metaller (inkl. Hg och MeHg med låg detektionsgräns), organiskt innehåll och syrgas. GV Fältanalys av ph och konduktivitet. Nivåmätning. Provtagning av närsalter, salter, metaller (inkl. Hg och MeHg med låg detektionsgräns), organiskt innehåll och syrgas. L Fältanalys av ph och konduktivitet. Flödesuppskattning. Provtagning av närsalter, salter, metaller, organiskt innehåll och syrgas. Pegel Avläsning. Kommentarer till provtagningen - Avvikelser från kontrollprogram Pegeln gick inte att hitta vid höstprovtagningen, men det var torrlagt i punkten där GPS:en visade att den skulle finnas. 4 av 12

8 5. Övriga provtagningar Utsättning och provtagning av vattenmossa har år 2013 genomförts av Medins Biologi på uppdrag av Miljöförvaltningen, Kretslopp och vatten och Lokalförvaltningen i Göteborgs Stad (se Bilaga 6). Provtagningen utfördes i två provpunkter vid Välens mudderdeponi, dels utloppet mot Välenviken från slamavskiljaren vid L1 Välen mudderdeponi utlopp, vilket är den punkt som provtagits från 2008, dels en ny punkt för kontroll av vattenmossa Välen mudderdeponi Bäcken, vilken sammanfaller ungefär med Y1 och ligger något uppströms slamavskiljaren i diket/bäcken, som avgränsar mudderdeponin på den södra sidan. Mossan satt ute mellan 9 september och 26 september. 6. Grundvattennivåer Grundvattennivåer vid årets provtagning Provpunkt Datum Nivå (m u rök) Nivå (m ö h)* GV ,18 11,76 GV ,73 12,86 Pegel ,85 12,20 GV ,38 11,56 GV ,84 12,75 Havsnivå (SMHI) ,96, se kommentar *Höjd i Göteborgs (äldre) lokala höjdsystem v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr av 12

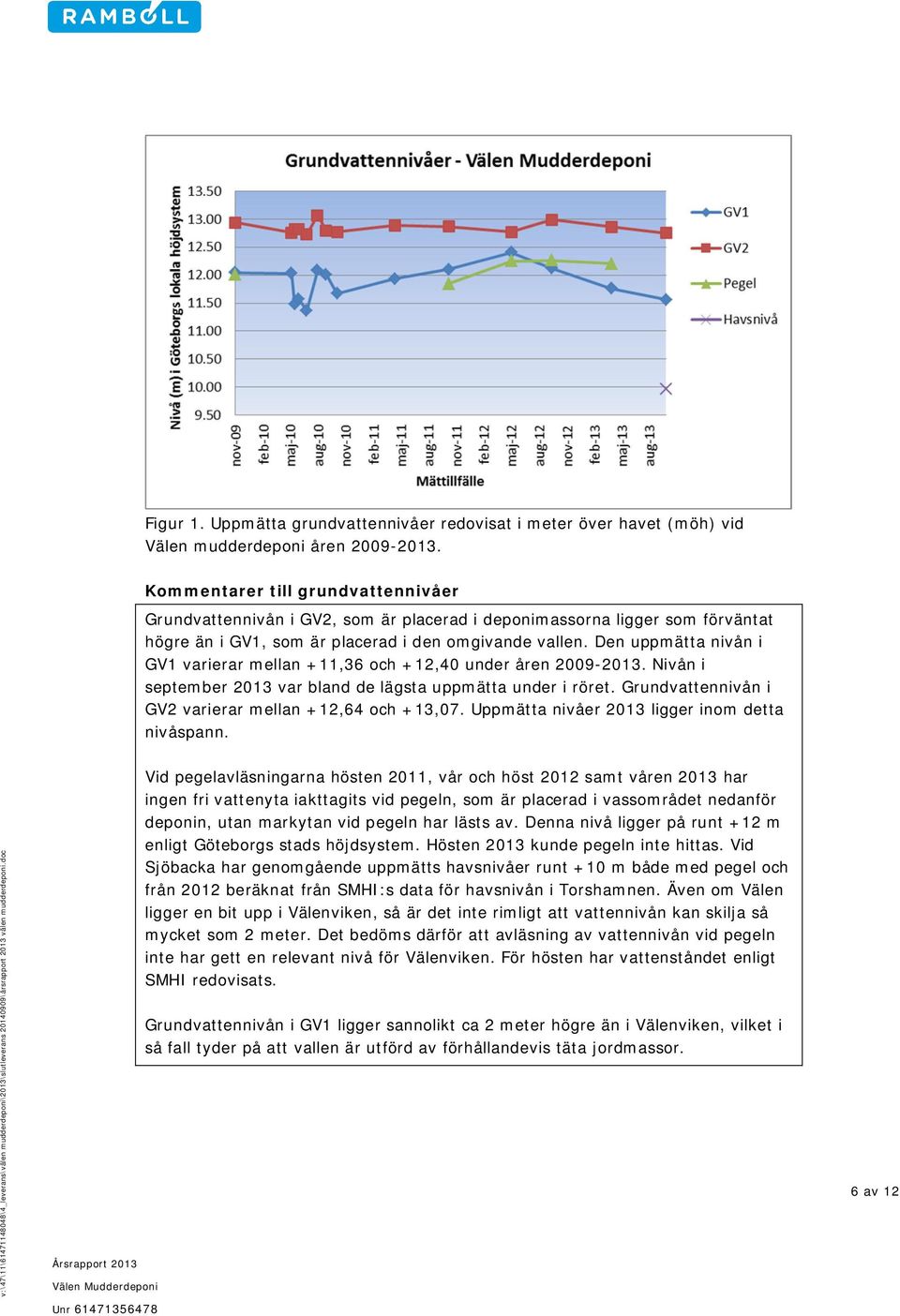

9 Figur 1. Uppmätta grundvattennivåer redovisat i meter över havet (möh) vid Välen mudderdeponi åren Kommentarer till grundvattennivåer Grundvattennivån i GV2, som är placerad i deponimassorna ligger som förväntat högre än i GV1, som är placerad i den omgivande vallen. Den uppmätta nivån i GV1 varierar mellan +11,36 och +12,40 under åren Nivån i september 2013 var bland de lägsta uppmätta under i röret. Grundvattennivån i GV2 varierar mellan +12,64 och +13,07. Uppmätta nivåer 2013 ligger inom detta nivåspann. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Vid pegelavläsningarna hösten 2011, vår och höst 2012 samt våren 2013 har ingen fri vattenyta iakttagits vid pegeln, som är placerad i vassområdet nedanför deponin, utan markytan vid pegeln har lästs av. Denna nivå ligger på runt +12 m enligt Göteborgs stads höjdsystem. Hösten 2013 kunde pegeln inte hittas. Vid Sjöbacka har genomgående uppmätts havsnivåer runt +10 m både med pegel och från 2012 beräknat från SMHI:s data för havsnivån i Torshamnen. Även om Välen ligger en bit upp i Välenviken, så är det inte rimligt att vattennivån kan skilja så mycket som 2 meter. Det bedöms därför att avläsning av vattennivån vid pegeln inte har gett en relevant nivå för Välenviken. För hösten har vattenståndet enligt SMHI redovisats. Grundvattennivån i GV1 ligger sannolikt ca 2 meter högre än i Välenviken, vilket i så fall tyder på att vallen är utförd av förhållandevis täta jordmassor. 6 av 12

10 7. Kommentarer till analysresultat 7.1 Jämförelsevärden vid bedömning Halterna i ytvatten och lakvatten har jämförts med: Bedömningsgrunder för Miljökvalitet, Sjöar och vattendrag. Effektrelaterade tillståndsklasser. Naturvårdsverket rapport 4913 Göteborgs stad, Miljöförvaltningens riktlinjer och riktvärden för utsläpp av förorenat vatten till recipient och dagvatten (reviderad 2013). För bedömning av kvicksilver har även använts: Indelning av tillstånd för förorenat ytvatten baserat på Kanadensiska vattenkvalitetskriterier. Effektrelaterade tillståndsklasser. NV Rapport Halterna i grundvatten har jämförts med: Bedömningsgrunder för Grundvatten. Effektrelaterade tillståndsklasser. SGUrapport 2013:01. Livsmedelsverkets råd om enskild dricksvattenförsörjning, försiktighetsmått för dricksvatten, För bedömning av kvicksilver och nickel har även använts: Indelning av tillstånd för förorenat grundvatten baserade på hälsobaserade gränsvärden för dricksvatten. Naturvårdsverket rapport Analysresultat med jämförelsevärden finns redovisade i Bilaga Lakvatten Vid provtagningstillfället i april var vattnet i brunnen täckt av en ishinna och vid höstens provtagning var vattnet stillastående. Vattnet i brunnen luktar kraftigt avloppsliknande. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Uppmätta halter av totalkväve och totalfosfor är av samma storleksordning som tidigare år. Kväve- och fosforhalterna klassas som extremt höga. Kvävehalterna uppgick 2013 till 290 mg/l på våren och 870 mg/l på hösten, varav ammoniumkvävehalten var ca 80 %. Göteborgs Stads riktvärden för kväve överskrids vanligen flera hundra gånger och för TOC och fosfor är överskridandet flera tiotals gånger. Kvicksilverhalten i vattnet var vid årets provtagningar lägre än tidigare. Halten vid vårens provtagning var lägre än 0,00010 mg/l, vilket klassas som mindre allvarligt och vid höstprovtagningen var halten 0,00019 mg/l, vilket klassas som måttligt allvarligt. Halterna av metylkvicksilver var 10 ng/l respektive 17 ng/l, vilket är lägre än tidigare uppmätta halter i lakvattnet, men fortfarande höga halter i relation till de jämförelser som redogörs för i riskbedömningen från 2012 (COWI 2012). Metylkvicksilverhalterna i lakvattnet motsvarar i stort sett hela den uppmätta halten av kvicksilver. Arsenikhalten och kromhalten vid höstprovtagningen klassas som måttligt allvarliga. Vid vårprovtagningen var halterna lägre. Nickelhalten var allvarlig vid 7 av 12

11 vårprovtagningen och mycket allvarlig vid höstprovtagningen. Slam och utgående vatten från avloppsreningsverk innehåller ofta förhöjda halter av nickel, eftersom nickel tillförs som en förorening i fällningskemikalien järnsulfat. Det är därför troligt att nickel härrör från avloppsslammet som deponerats för att täcka muddermassorna. 7.3 Grundvatten GV2, som är installerat i deponimassorna uppvisar kraftig påverkan. Halten av organiskt material som TOC var mg/l 2013, vilket är i nivå med tidigare år. Halten organiskt material mätt som COD-Mn låg också inom samma intervall som de närmast föregående åren, runt mg/l, vilket är ca 600 ggr högre än klassgränsen för hög halt. ph-värdet är drygt 12, vilket kan vara skadligt för slemhinnor och ögon vid direktkontakt. Det höga ph-värdet kommer av att massorna har stabiliserats med kalk. Vid årets provtagning var totalkväve- respektive ammoniumhalterna av samma storleksordning vid både vårprovtagningen och höstprovtagningen till skillnad från 2011 och 2012, då halterna har varit högre på våren och klart lägre på hösten. Totalkvävehalterna motsvarade den nivå som uppmätts på våren tidigare år, mg/l, medan ammoniumhalterna istället mer liknade de lägre halter som uppmätts vid höstprovtagning tidigare år (1,5 respektive 1,3 mg/l 2013). Som ammoniumkvävehalt klassas detta som mycket hög halt, men det är en extremt liten andel av totalkvävehalten som föreligger som löst kväve, då nitratkvävehalten är ännu lägre. Huvuddelen av totalkvävet föreligger därför sannolikt som organiskt kväve i det organiska material, som ger en mycket hög organisk halt i vattnet. Höga ammoniumhalter kombinerat med högt ph medför risk för ammoniakbildning. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Även halterna av arsenik, järn, aluminium, krom, nickel och kvicksilver klassas som mycket höga. Halterna av krom är måttligt allvarliga i relation till hälsoriskbaserad klassning medan halterna av nickel och kvicksilver är mycket allvarliga. Arsenikens löslighet ökar med högt ph-värde och reducerande miljö, varför de uppmätta nivåerna sannolikt inte beror på högt innehåll av arsenik i de deponerade massorna, utan snarare hänger samman med de kemiska förhållandena i grundvattnet. Nickel binds normalt starkt i marken vid höga phvärden, men kan även komplexbindas till DOC (löst organiskt material), vilket delvis skulle kunna förklara att höga halter uppträder i detta grundvatten, som har mycket hög organiskt halt, men tillskott på grund av förhöjd halt i avloppsslammet skulle kunna vara en bidragande orsak (se lakvatten ovan). Halten metylkvicksilver var betydligt lägre än tidigare vid årets provtagning (27 respektive 18 ng/l). Detta utgör ca en till två promille av den totala kvicksilverhalten, som uppmättes till 13 µg/l respektive 18 µg/l. Trots den extrema halten av organiskt material, så utgör metylkvicksilvret i grundvattnet en mycket liten andel till skillnad mot i lakvattenbrunnen. Den totala kvicksilverhalten i grundvattnet är dock närmare 100 ggr högre än i lakvattnet, trots att analysen 8 av 12

12 har utförts på filtrerat prov i grundvattnet och uppslutet prov i lakvattnet. Trots att metylkvicksilverhalten 2013 var mindre än en tiondel av halterna 2012, så utgör de uppmätta halterna, enligt COWI:s riskbedömning från 2012, extremt höga halter av metylkvicksilver. Vid bedömningen av grundvattenkvaliteten i deponin bör man beakta att GV2 är installerat i de förorenade deponimassorna och därför närmast kan jämföras med ett lakvatten snarare än en grundvattenrecipient. GV1, som är installerat i den jordvall som avskärmar deponimassorna från Välenviken, uppvisar mindre påverkan än GV2. ph-värdet ligger runt 7. Den organiska halten är klart förhöjd, men avsevärt lägre än i GV2, i storleksordningen några promille av den i G2. Totalkvävehalten är betydligt lägre än i G1, men ändå på en mycket hög nivå, 32 respektive 42 mg/l Ammoniumkväve utgör runt 70 % av totalkvävehalten och ligger betydligt högre än i G2. Med undantag av ammoniumkvävet är halterna av olika ämnen genomgående lägre i G1 än i G2. Metallhalterna är betydligt lägre än i G2. Arsenikhalten klassas som måttlig och nickelhalten klassas som hög. Totalkvicksilverhalten 2013 låg under detektionsgränsen på 10 ng/l. Vid höstprovtagningen analyserades även med låg detektionsgräns och då låg halten lägre än denna på 0,1 ng/l. Metylkvicksilverhalten uppmättes som högst till 0,08 ng/l, vilket är i samma storleksordning som Natrium- och kloridhalterna är högre i GV1 än i GV2, men punkten ligger också helt nära Välenviken och bör vara påverkad av havsvattnet. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc 7.4 Ytvatten Vid vårprovtagningen var vattnet i Y1, beläget nedströms slamavskiljaren, stillastående och klart och vid höstprovtagningen var vattnet i det närmaste stillastående och grumligt. Halterna organiskt material mätt som TOC, klassas som mycket höga. Kväve- och fosforhalterna klassas som extremt höga. Vid höstprovtagningen var halterna av kväve och organiskt material som TOC närmare en tiopotens högre än de brukar, vilket sannolikt har samband med att vattnet var grumligt vid tillfället. Även ammoniumkvävehalten var ovanligt hög, 33 mg/l. Årsrapport 2013 Välen Mudderdeponi Unr Kvicksilver har analyserats både med normal och med låg detektionsgräns. Vid höstprovtagningen gav analysen med låg detektionsgräns en halt på 1000 ng/l, vilket motsvarar 1 µg/l. Analysen med normal detektionsgräns gav en halt på 0, mg/l, vilket motsvarar 0,12 µg/l, d.v.s nästan en tiopotens lägre halt. Resultaten har kontrollerats med labbet. En möjlig förklaring till den stora skillnaden kan vara att eftersom vattnet var så grumligt har mer partiklar följt med i den flaska som använts för analys med låg detektionsgräns än i den som använts för analys med normal detektionsgräns och därför har en högre halt uppmätts i den förra. Halten i filterat prov vid samma tillfälle var160 ng/l. Vid 9 av 12

13 vårprovtagningen uppmättes kvicksilverhalten till 67 ng/l i analys med låg detektionsgräns och under detektionsgräns ( mg/l) i den normala analysen. Uppmätta halter av metylkvicksilver var 2 ng/l respektive 49 ng/l. Halten vid vårprovtagningen är jämförbar med halten av metylkvicksilver tidigare år och även jämförbart med halter i avrinningen från stormfälld skog, medan uppmätt halt vid höstprovtagningen var mycket hög. Halten av nickel var måttligt hög vid höstprovtagningen. I övrigt var metallhalterna låga eller mycket låga. I referenspunkten Y2 noterades lågt flöde och klart vatten vid båda provtagningstillfällena. Årets provtagningar visar liknande resultat som 2011 och Vattnet i provpunkten har måttligt hög till hög halt av organiskt material och mycket hög halt av kväve. Halterna är avsevärt lägre än i Y1. Vid årets mätningar var fosforhalten lägre än föregående år och jämförbar med Halten av koppar i Y2 var måttligt hög. Zinkhalten klassas som låg och var på en betydligt lägre nivå än 2011 och Kvicksilverhalten var 2,4 respektive 0,76 ng/l och halten av metylkvicksilver var under detektionsgränsen 0,06 ng/l vid båda provtagningarna. Vid jämförelse mellan ytvattenpunkterna verkar det som om referenspunkten Y2 tidvis är mer påverkad av koppar och zink än Y1. För övriga metaller förutom kvicksilver, där Y1 är klart mer påverkad, kan ingen skillnad utläsas ur vattenprovtagningarna. 7.5 Vattenmosseundersökning Kommentarerna är hämtade ur Medins rapport: v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr Välen mudderdeponi, utlopp: Analysresultatet visade på låga till måttligt höga halter av samtliga undersökta metaller. Jämfört med nationella bakgrundshalter var föroreningsgraden liten eller obetydlig för alla metallerna. Kvicksilverhalterna har tidigare varit höga i närliggande provtagningspunkter och visat på ett läckage från deponin. Efter att arbeten utförts i området har metallundersökning åter gjorts, med start år År 2010 uppmättes förhöjda halter av kvicksilver och krom. Beräknade medelvärden för de tre senaste åren visade dock på en liten eller obetydlig metallbelastning. Välen mudderdeponi, bäcken: Analysresultatet visade på mycket låga till måttligt höga halter av samtliga undersökta metaller. Jämfört med nationella bakgrundshalter var föroreningsgraden liten eller obetydlig för alla metallerna. Provpunkten är ny och belägen i bäcken, strax innan inloppet i Välen. Provpunkten motsvarar ungefär den gamla provpunktens läge, före år 2008, innan arbeten utfördes i området. 10 av 12

14 8. Samlad bedömning Kvicksilverhalterna i grundvattnet inne i deponin (G2) i filtrerade prov är mycket allvarliga. I lakvattnet, punkt L1, uppmättes något lägre kvicksilverhalter i år, mindre allvarliga till måttligt allvarliga. Halterna av metylkvicksilver är extremt höga enligt utförd riskbedömning. Nickelhalten är mycket hög och klassas som mycket allvarlig. Halterna av övriga metaller är mestadels mindre allvarliga till måttligt allvarliga. Lakvattnet både i deponin och i L1 är även kraftigt påverkat av kväve, fosfor och höga halter organiskt material. Flödet i brunnen L1 har visat sig vara mycket lågt vid de flesta provtagningar, så även i år. Detta tyder på att avrinningen till stor del söker sig andra vägar. I grundvattnet i vallen (G1) syns en tydlig påverkan av organiskt material och höga kvävehalter, men påverkan av metaller och kvicksilver är obetydlig. phvärdet är på en neutral nivå och inte extremt högt som i deponin (G2). Det kan vara en indikation på att ändrade kemiska förhållanden och filtrering i vallen reducerar transporten av kvicksilver, men detta måste utredas närmare vid mer specialiserade undersökningar. Normalt ligger kvicksilverhalten i Y1 på nivån mindre allvarligt och metylkvicksilverhalten är vanligtvis jämförbar med avrinning från stormfälld skogsmark. Vid höstprovtagningen var vattnet grumligt till skillnad mot normalt och halterna var högre av organiskt material, kväve och kvicksilver. Vattnet var dock som vanligt i det närmaste stillastående. Halterna av koppar och zink är högre i referenspunkten Y2 än i Y1. Bedömningen för i år avseende prov av vattenmossa i punkten Välen mudderdeponi utlopp är att metallbelastningen är obetydlig för alla metaller utom koppar där belastningen är liten. Kvicksilverhalten var i år betydligt lägre än närmast föregående år och även lägre än den nationella bakgrundshalten. Punkten ligger vid utloppet från slamavskiljaren (L1), vilket är något nedströms Y1. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr I Y1, något uppströms slamavskiljaren, klassades metallbelastningen av kvicksilver som liten och för övriga metaller var den obetydlig. Halten kvicksilver i vattenmossan i denna punkt var högre än i utlopp, motsvarande två gånger det nationella bakgrundsvärdet. Tidigare år har dock halten i utlopp legat högre. Förhållandet tyder dock på att det finns en diffus utströmning av lakvatten till diket/bäcken, som inte går via slamavskiljaren. Då flödet i L1 är litet och metallhalterna i Y1 är förhållandevis låga, samt då kvicksilverhalten och övriga metallhalter i G1 är mycket låga, går det inte att påvisa att en stor uttransport av kvicksilver eller andra metaller sker. Med hänsyn till den kraftiga påverkan av bl.a. metylkvicksilver i grundvattnet inne i deponin är det angeläget att klarlägga om och hur grundvattenspridningen från deponin går till, om det finns transportvägar via sprickor eller dräneringsrör i vallen t.ex., och vad som sker kemiskt och fysikaliskt med kvicksilvret på vägen. 11 av 12

15 9. Rekommendationer De rekommendationer som gavs i 2012 år rapport kvarstår: Kvicksilveranalyserna i grundvatten bör även fortsättningsvis analyseras på filtrerade prov, eftersom varierande grumlighet i proven vid olika provtagningstillfällen kan ge missvisande haltvariationer. I GV2 är normal detektionsgräns tillfyllest, eftersom halten ligger minst 10 ggr över detektionsgränsen, i GV1 bör låg detektionsgräns användas, eftersom halten aldrig gått att detektera med normal detektionsgräns. Kvicksilveranalysen för ytvatten bör endast utföras med låg detektionsgräns. I Y1 bör analysen omfatta filtrerat och ofiltrerat prov, i Y2 där halterna är lägre, räcker det med att analysera ofiltrerat prov. Tidigare analyser av filtrerade prover i Y1 har utförts med normal detektionsgräns, vilket inte gett någon information. Analys av filtrerat prov har inte någon avgörande betydelse för riskbedömningen, men kan vara av intresse för att bedöma om en förbättrad partikelavskiljning skulle kunna minska utsläppet av kvicksilver. Fortsatta utredningar för att klarlägga spridningsvägar för lak- och grundvatten samt transport- och omvandlingsmekanismer för kvicksilver rekommenderas. v:\47\11\ \4_leverans\välen mudderdeponi\2013\slutleverans \årsrapport 2013 välen mudderdeponi.doc Årsrapport 2013 Välen Mudderdeponi Unr av 12

16

17

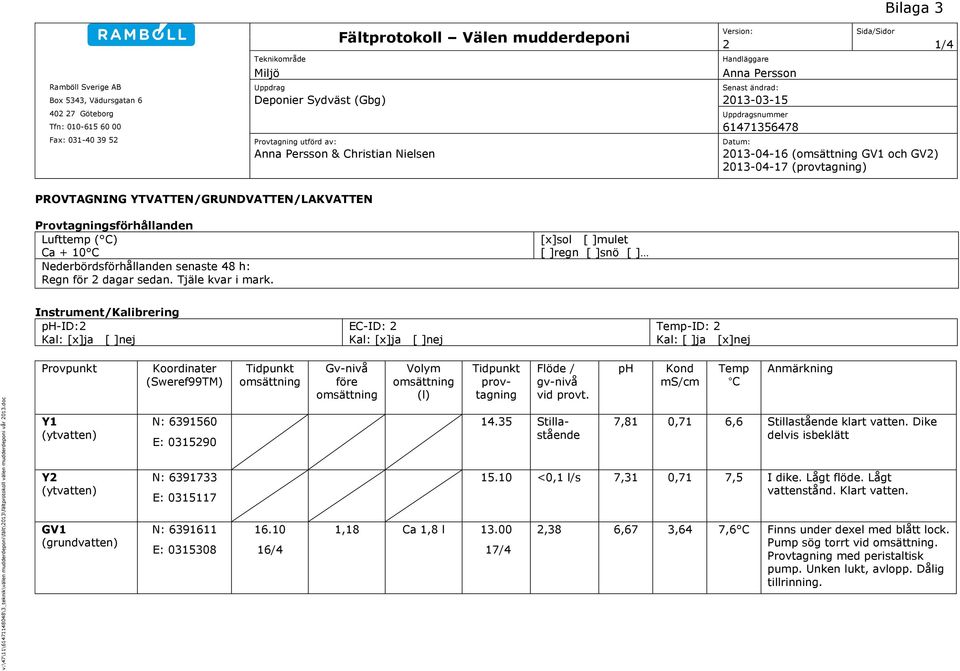

18 v:\47\11\ \3_teknik\välen mudderdeponi\fält\2013\fältprotokoll välen mudderdeponi vår 2013.doc Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Tfn: Fax: Teknikområde Miljö Uppdrag Fältprotokoll Välen mudderdeponi Version: Sida/Sidor 2 1/4 Handläggare Anna Persson Senast ändrad: Deponier Sydväst (Gbg) Provtagning utförd av: Anna Persson & Christian Nielsen Uppdragsnummer Datum: (omsättning GV1 och GV2) (provtagning) PROVTAGNING YTVATTEN/GRUNDVATTEN/LAKVATTEN Provtagningsförhållanden Lufttemp ( C) Ca + 10 C Nederbördsförhållanden senaste 48 h: Regn för 2 dagar sedan. Tjäle kvar i mark. [x]sol [ ]mulet [ ]regn [ ]snö [ ] Instrument/Kalibrering ph-id:2 Kal: [x]ja [ ]nej EC-ID: 2 Kal: [x]ja [ ]nej Temp-ID: 2 Kal: [ ]ja [x]nej Provpunkt Koordinater (Sweref99TM) Tidpunkt omsättning Gv-nivå före omsättning Volym omsättning (l) Tidpunkt provtagning Flöde / gv-nivå vid provt. ph Kond ms/cm Temp C Anmärkning Y1 (ytvatten) N: E: Stillastående 7,81 0,71 6,6 Stillastående klart vatten. Dike delvis isbeklätt Y2 (ytvatten) N: E: <0,1 l/s 7,31 0,71 7,5 I dike. Lågt flöde. Lågt vattenstånd. Klart vatten. GV1 (grundvatten) N: E: /4 1,18 Ca 1,8 l /4 2,38 6,67 3,64 7,6 C Finns under dexel med blått lock. Pump sög torrt vid omsättning. Provtagning med peristaltisk pump. Unken lukt, avlopp. Dålig tillrinning.

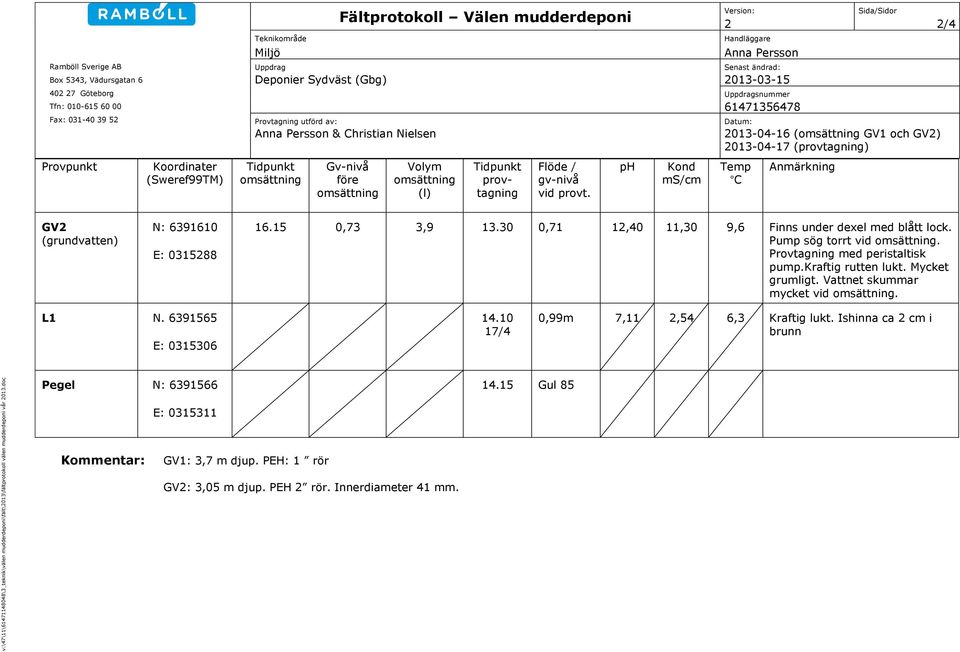

19 v:\47\11\ \3_teknik\välen mudderdeponi\fält\2013\fältprotokoll välen mudderdeponi vår 2013.doc Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Tfn: Fax: Provpunkt Koordinater (Sweref99TM) Teknikområde Miljö Uppdrag Fältprotokoll Välen mudderdeponi Version: Sida/Sidor 2 2/4 Handläggare Anna Persson Senast ändrad: Deponier Sydväst (Gbg) Provtagning utförd av: Anna Persson & Christian Nielsen Tidpunkt omsättning Gv-nivå före omsättning Volym omsättning (l) Tidpunkt provtagning Flöde / gv-nivå vid provt. ph Kond ms/cm Uppdragsnummer Datum: (omsättning GV1 och GV2) (provtagning) Temp C Anmärkning GV2 (grundvatten) N: E: ,73 3, ,71 12,40 11,30 9,6 Finns under dexel med blått lock. Pump sög torrt vid omsättning. Provtagning med peristaltisk pump.kraftig rutten lukt. Mycket grumligt. Vattnet skummar mycket vid omsättning. L1 N E: /4 0,99m 7,11 2,54 6,3 Kraftig lukt. Ishinna ca 2 cm i brunn Pegel N: Gul 85 E: Kommentar: GV1: 3,7 m djup. PEH: 1 rör GV2: 3,05 m djup. PEH 2 rör. Innerdiameter 41 mm.
