vattenhantering vid Fornvägen, Järfälla Skälby 46:1

Transkript

1 Dag Dagvattenhantering vattenhantering vid Fornvägen, Järfälla Skälby 46: Bestä Uppdragsnummer: Johan Ekvall

2

3

4

5 Uppdrag: Dagvatten - Fornvägen, beräkningsbilaga Dimensionerande regn Återkomsttid 2 år 10 år Varaktighet 10 min 10 min Regnintensitet 130 l/s*ha 225 l/s*ha Area (h ⱷ Area*ⱷ Före exploatering Grönyta 0,44 0,1 0,04 5,76 9,97 Efter exploatering Tak 0,11 0,9 0,10 12,54 21,71 Pakeringsplatser 0,04 0,8 0,03 4,15 7,18 Grönyta 0,30 0,1 0,03 3,85 6,66 Summa 0,44 20,54 35,55 Berget* 0,37 0,1 0,04 4,80 8,32 Flöde före exploatering: 10,56 l/s 18,28 l/s Flöde efter exploatering: 25,34 l/s 43,86 l/s * Höjd med lutning mot planområde Sammanfattning: Flöde ökar med 15 liter per sekund under ett 2 års regn med varaktighet 10 minuter. Flöde ökar med 25 liter per sekund under ett 10 års regn med varaktighet 10 minuter. Berget intill Skälby 46:1 bidrar med drygt 5 liter per sekund, respektive 8 liter per sekund. Detta både innan och efter exploatering. Ett dike går längs med Sydvästra delen av tomten som tar upp dessa flöden från berget. Bergets uppskattade tillflöde är beräknat på antaganden utifrån bifogad dwg fil med höjdkurvor. Om dagvattenflödet ska kulverteras så krävs en ledning Ø250. Detta exempel är beräknat med en lutning av 5 och ledningsmaterial av betong. Dimensionering har skett efter Svenskt Vattens publikation P90.

6 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tyréns AB Liselott Petersson Peter Myndes Backe STOCKHOLM AR-11-SL EUSELI Í%R%^ÂÂ!Nq@Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Provtagningsplats: Matris: Jord Provet ankom: :45 Utskriftsdatum: Provmärkning: Provpunkt 4 Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 2,0-2,5 Liselott Petersson 00:00:00 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < mg/kg Ts 30% Krysen < mg/kg Ts 30% Benso(b,k)fluoranten < mg/kg Ts 30% Benso(pyren < mg/kg Ts 30% Indeno(1,2,3-cd)pyren < mg/kg Ts 30% Dibenso(a,h)antracen < mg/kg Ts 30% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 30% Acenaftylen < mg/kg Ts 30% Fluoren < mg/kg Ts 30% Acenaften < mg/kg Ts 30% Fenantren < mg/kg Ts 30% * Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

7 AR-11-SL EUSELI Antracen < mg/kg Ts 30% Fluoranten < mg/kg Ts 30% Pyren < mg/kg Ts 30% Benzo(g,h,i)perylen < mg/kg Ts 30% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Torrsubstans 75.0 % 5% SS EN Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

8 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tyréns AB Liselott Petersson Peter Myndes Backe STOCKHOLM AR-11-SL EUSELI Í%R%^ÂÂ!NrIÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Provtagningsplats: Matris: Jord Provet ankom: :45 Utskriftsdatum: Provmärkning: Provpunkt 4 Djup (m) Provtagare Analys Resultat Enhet Mäto. Metod/ref 3,0-3,6 Liselott Petersson Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < mg/kg Ts 30% Krysen < mg/kg Ts 30% Benso(b,k)fluoranten < mg/kg Ts 30% Benso(pyren < mg/kg Ts 30% Indeno(1,2,3-cd)pyren < mg/kg Ts 30% Dibenso(a,h)antracen < mg/kg Ts 30% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 30% Acenaftylen < mg/kg Ts 30% Fluoren < mg/kg Ts 30% Acenaften < mg/kg Ts 30% Fenantren < mg/kg Ts 30% * Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

9 AR-11-SL EUSELI Í%R%^ÂÂ!NrIÎ Antracen < mg/kg Ts 30% Fluoranten < mg/kg Ts 30% Pyren < mg/kg Ts 30% Benzo(g,h,i)perylen < mg/kg Ts 30% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Torrsubstans 70.3 % 5% SS EN Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

10 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tyréns AB Liselott Petersson Peter Myndes Backe STOCKHOLM AR-11-SL EUSELI Í%R%^ÂÂ!NsRÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Provtagningsplats: Matris: Jord Provet ankom: :45 Utskriftsdatum: Provmärkning: Provpunkt 4 Djup (m) Provtagare Analys Resultat Enhet Mäto. Metod/ref 3,6-3,7 Liselott Petersson Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Torrsubstans 90.6 % 5% SS EN * Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

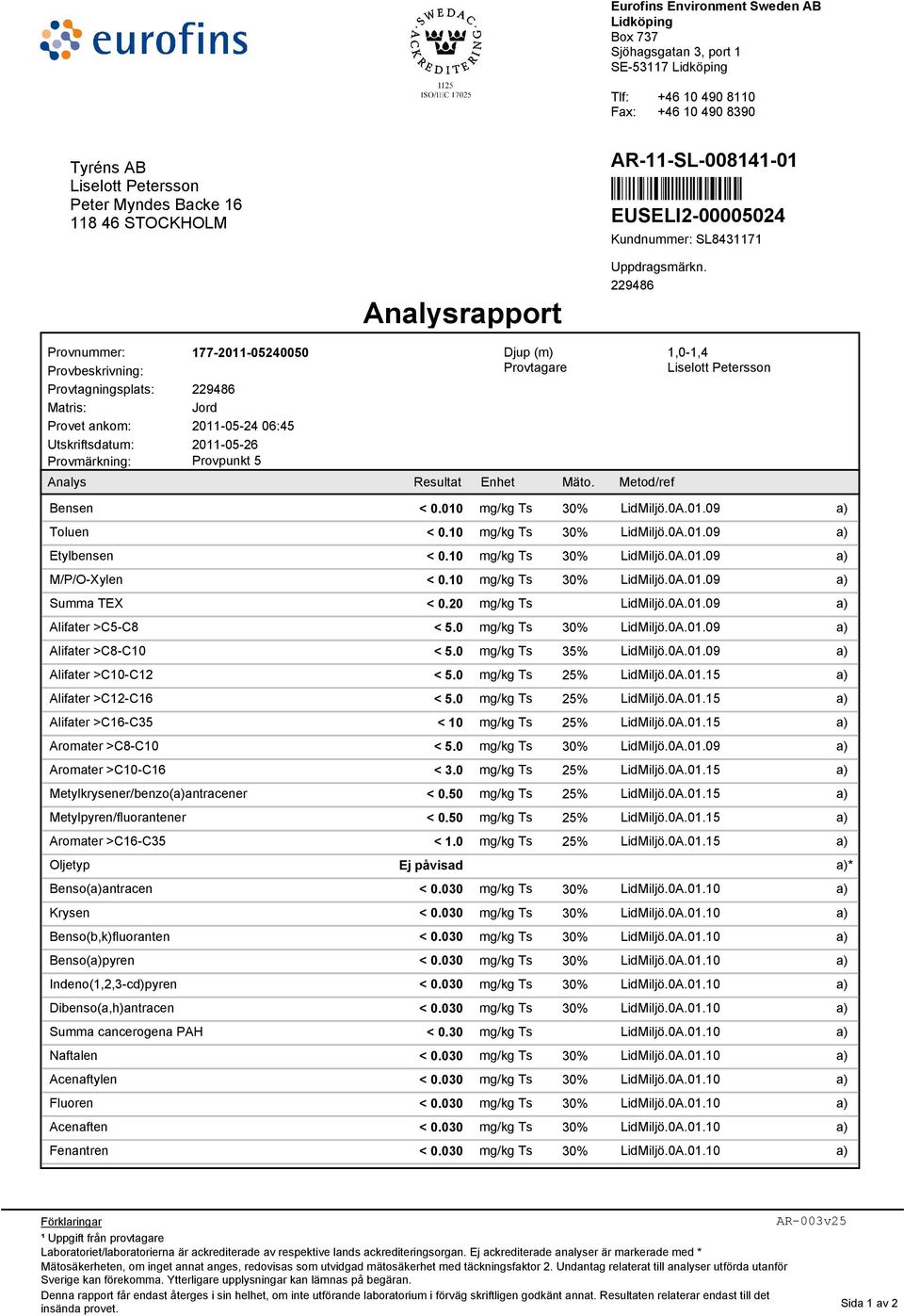

11 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tyréns AB Liselott Petersson Peter Myndes Backe STOCKHOLM AR-11-SL EUSELI Í%R%^ÂÂ!Nt[Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Provtagningsplats: Matris: Jord Provet ankom: :45 Utskriftsdatum: Provmärkning: Provpunkt 5 Djup (m) Provtagare Analys Resultat Enhet Mäto. Metod/ref 1,0-1,4 Liselott Petersson Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 5.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C12-C16 < 5.0 mg/kg Ts 25% LidMiljö.0A Alifater >C16-C35 < 10 mg/kg Ts 25% LidMiljö.0A Aromater >C8-C10 < 5.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 3.0 mg/kg Ts 25% LidMiljö.0A Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener < 0.50 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C35 < 1.0 mg/kg Ts 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < mg/kg Ts 30% Krysen < mg/kg Ts 30% Benso(b,k)fluoranten < mg/kg Ts 30% Benso(pyren < mg/kg Ts 30% Indeno(1,2,3-cd)pyren < mg/kg Ts 30% Dibenso(a,h)antracen < mg/kg Ts 30% Summa cancerogena PAH < 0.30 mg/kg Ts Naftalen < mg/kg Ts 30% Acenaftylen < mg/kg Ts 30% Fluoren < mg/kg Ts 30% Acenaften < mg/kg Ts 30% Fenantren < mg/kg Ts 30% * Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

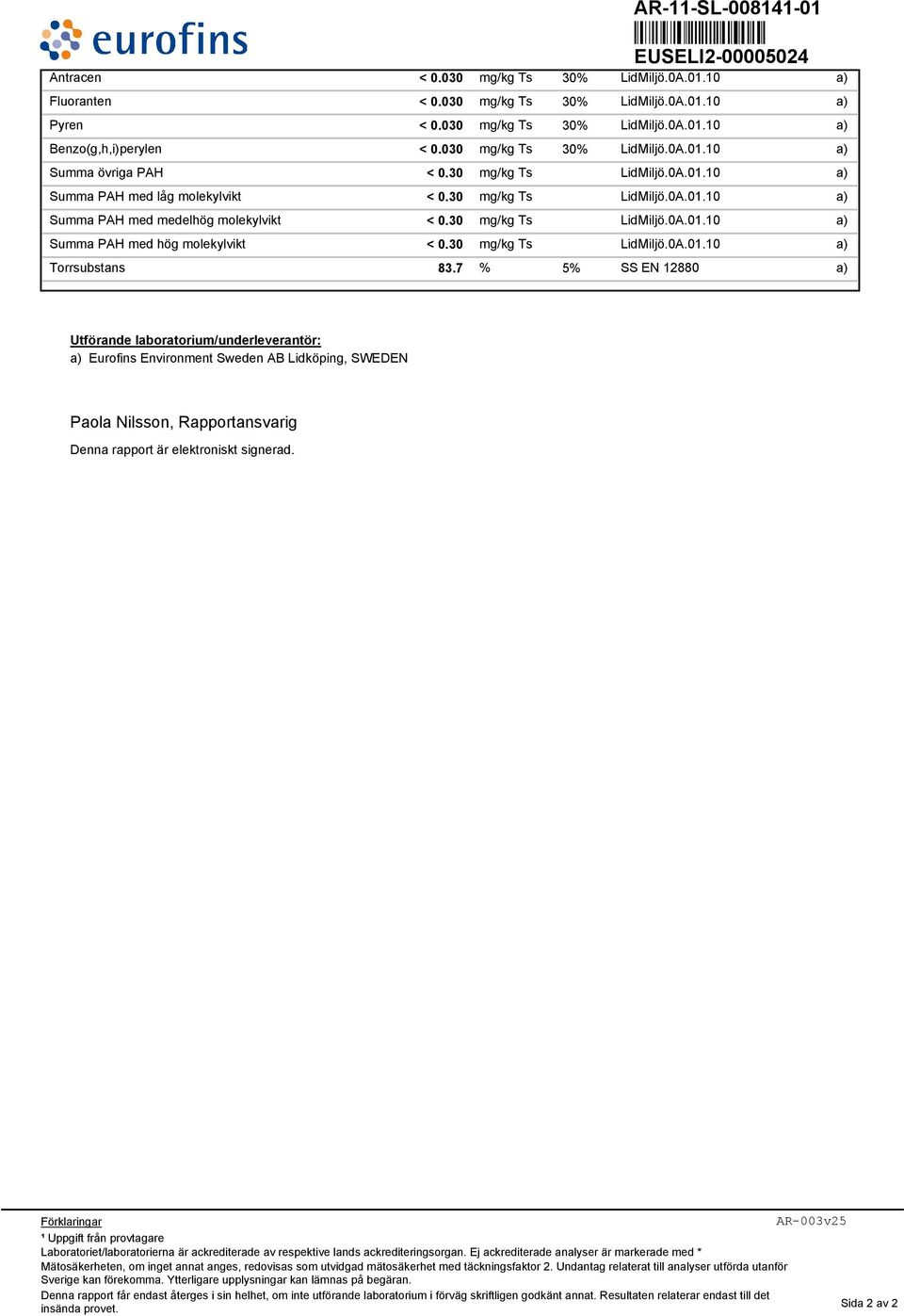

12 AR-11-SL EUSELI Í%R%^ÂÂ!Nt[Î Antracen < mg/kg Ts 30% Fluoranten < mg/kg Ts 30% Pyren < mg/kg Ts 30% Benzo(g,h,i)perylen < mg/kg Ts 30% Summa övriga PAH < 0.30 mg/kg Ts Summa PAH med låg molekylvikt < 0.30 mg/kg Ts Summa PAH med medelhög molekylvikt < 0.30 mg/kg Ts Summa PAH med hög molekylvikt < 0.30 mg/kg Ts Torrsubstans 83.7 % 5% SS EN Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB Lidköping, SWEDEN Paola Nilsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v25 ¹ Uppgift från provtagare Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar kan lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

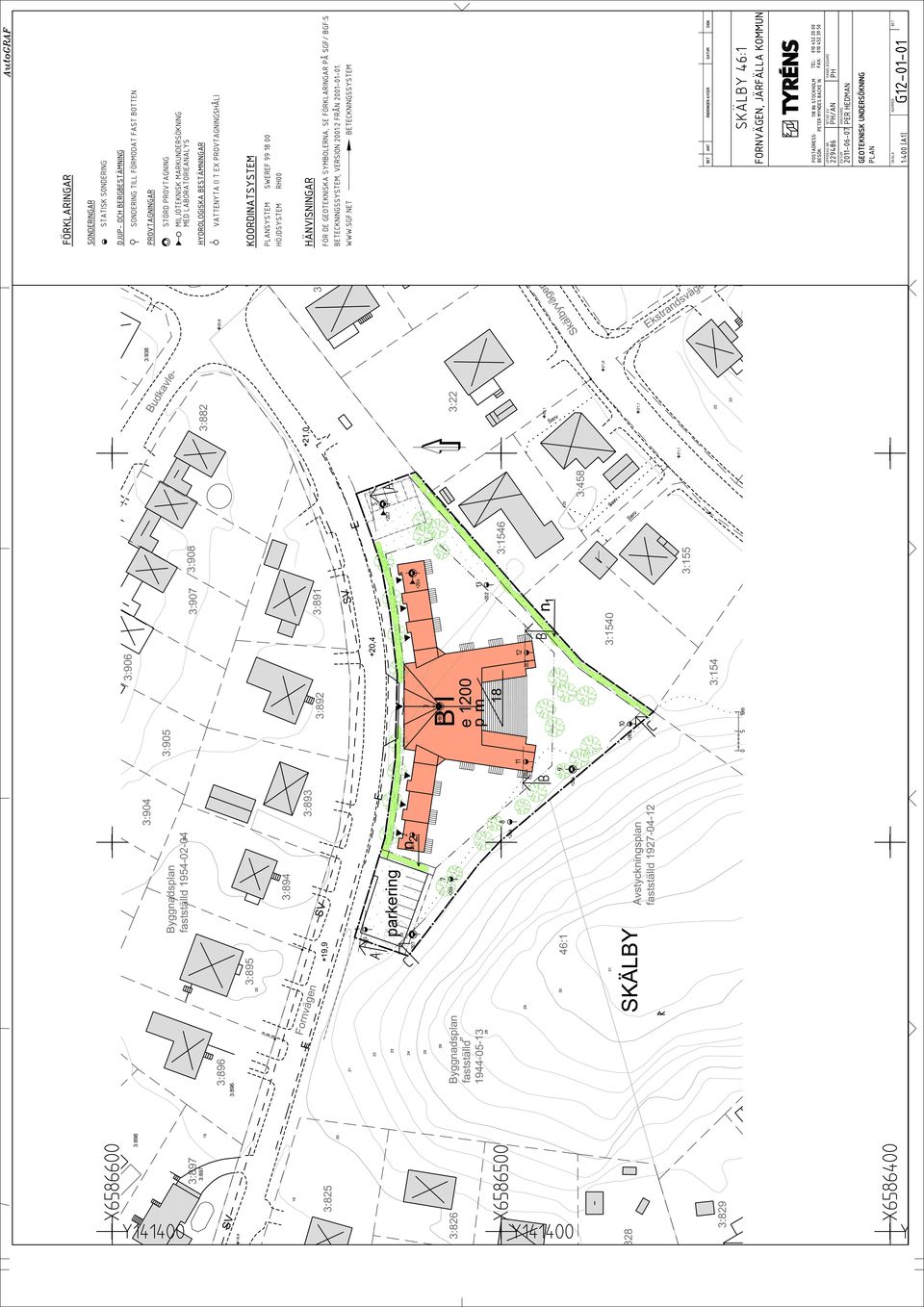

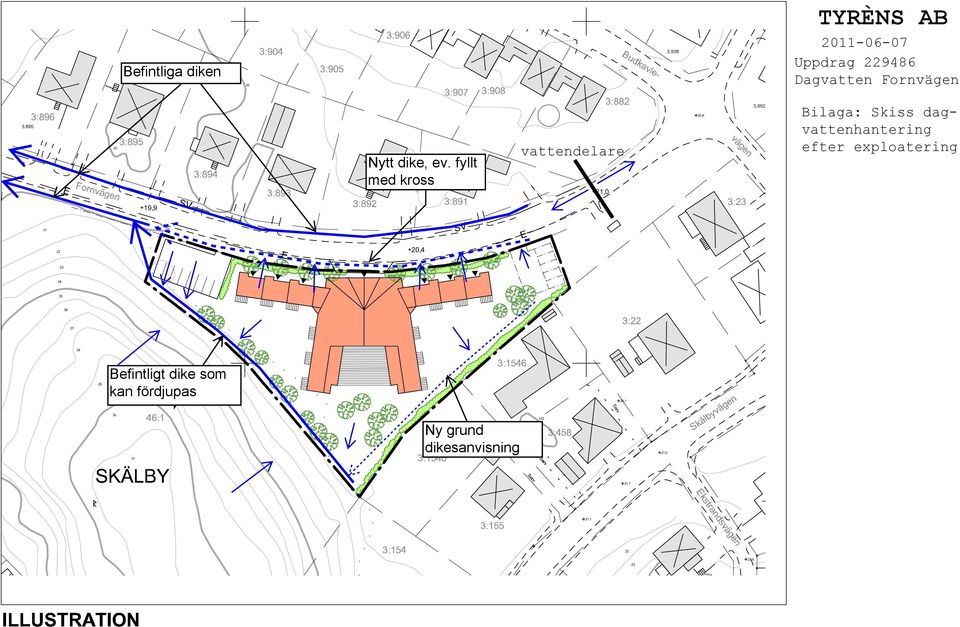

13 Dagvattenhantering- Skälby 46:1 2 (12) Johan Ekvall SAMMANFATTNING BAKGRUND OCH SYFTE METODIK, UNDERLAG KOMMUNAL DAGVATTENSTRATEGI BEDÖMNINGSGRUNDER - DAGVATTEN RENINGSMETODER FÖR DAGVATTEN FÖRUTSÄTTNINGAR Avrinning Markförhållanden, grundvatten Recipient PLANFÖRSLAG, DAGVATTENHANTERING OCH KONSEKVENSER ÖVERSVÄMNINGSRISK ÅTGÄRDSFÖRSLAG- DAGVATTENHANTERING BEHOV AV YTTERLIGARE ANPASSNING OCH ÅTGÄRDER BYGGSKEDET REFERENSER...12 Bilagor: Situationsplan, förslag dagvattenhantering Flödesberäkningar Omslagsbild ( ): Fornvägen, planområde till höger om vägen. Fotoriktning mot sydost. Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx

14 Dagvattenhantering- Skälby 46:1 3 (12) Johan Ekvall Sammanfattning Detta PM syftar till att översiktligt beskriva befintlig ytavrinning samt möjligheter till lokalt omhändertagande av dagvatten (LOD) efter exploatering inom ett planområde (Skälby 46:1) i Skälby, Järfälla kommun. Planområdet är beläget strax intill Fornvägen och befintlig villabebyggelse. På platsen ska byggas ett gruppboende. Hela området ligger inom Bällstaåns tillrinningsområde. Avrinningen från området berör inte Östra Mälarens vattenskyddsområde. Förutsatt att åtgärder vidtas för LOD och förbättring görs av befintligt avrinningssystemet bedöms ingen översvämningsrisk föreligga inom eller strax intill området. Någon speciell hänsyn till översvämningsrisken inom planområdet behöver inte tas, normal höjdsättning av byggnaderna kan därför användas. Det är viktigt vid höjdsättningen av byggnaden och omkringliggande grönytor att dräneringen kring husgrunden kan ske ut till de föreslagna dikena samt att avrinningen från marken inte belastar omgivande fastigheter. Järfällas riktlinjer för dagvattenhantering föreskriver LOD (lokalt omhändertagande av dagvatten) i största möjliga utsträckning. Den genomförda geotekniska undersökningen visar att förutsättningarna för infiltration i större skala generellt sett är dåliga på grund av förekomst av lera och silt, förhållandena är sämst i den östra delen. Det bör dock påpekas att en viss infiltration alltid går att åstadkomma i de övre jordlagren, t.ex. längs med ett dike. Det befintliga diket i den södra delen av fastigheten är lämpligt att använda, dock kan man inte räkna med att avrinningen i alla väderleks situationer kan infiltreras i mark. En del av avrinningen kommer därför att rinna bort från området längs med Fornvägens södra sida. Avrinningen från tak och parkeringsplatserna måste tas om hand på lämpligt sätt, lämpligen genom att dagvatten avleds via dikesanvisningar eller diken fyllda med kross (se figur 4 och bilag. Samtliga P-platser kan även förses med genomsläpplig beläggning (figur 5) för att minska avrinningen och dämpa flödestoppar. Genom att låta p-ytorna falla svagt mot omgivande gator eller naturmark kan överskottsvatten som inte kan infiltreras ledas bort denna väg vid intensiv nederbörd eller då marken är frusen och infiltration kan vara svår att åstadkomma direkt på ytan. Eftersom takytan är den yta som bidrar mest till den ökade avrinningen inom området kan taket anläggas som ett s. k grönt tak vilket kraftigt minskar avrinningen från denna yta vid de flesta nederbördssituationer. Denna åtgärd bedöms dock inte vara nödvändig om de andra föreslagna LOD- åtgärderna genomförs (infiltration och avrinningen via diken/krossdiken). Under anläggningsskedet är risken mycket stor för grumling och utsläpp av främst oljeprodukter från entreprenadmaskiner. Genom att redan i inledningsskedet ha vidtagit åtgärder för att förhindra utsläpp kan effekterna av byggverksamheten dämpas eller helt utebli. Om krossdiken anläggs är det viktigt att dessa inte kompakteras och fylls med finmaterial under byggskedet. En kompaktering kan ske då tunga maskiner belastar dikena, detta leder till att diket inte fungerar på avsett vis. Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx

15 Dagvattenhantering Dagvattenhantering- Skälby 46:1 Johan Ekvall vall Bakgrund och syfte Detta PM syftar till att översiktligt beskriva befintlig ytavrinning samt möjligheter till til lokalt omhändertagande av dagvatten (LOD) efter exploatering inom ett planomr planområde (Skälby 46:1) i Skälby Skälby, Järfälla kom kommun.. Planområdet är belägett strax intill Fornvägen och befintlig villabeb villabebyggelse. På platsen ska byggas ett gruppboende. Hela området ligger iinom Bällstaåns tillrinningsområde. Avrinningen från området berör inte Östra Mälarens vattenskyddsområde. Figur 1. Planområde Planområde. Inga befintliga byggnader finns i området. Pilarna visar avrinningsriktningar avrinningsriktningar. 3 Metodik Metodik,, underlag Befintligt fintligt material, bl.a. baskarta och samlings samlingskarta från kommunen har använts som underlag för utredningen. Ett platsbesök har genomförts Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten Dagvatten\fornvägen-dagvatten_ docx dagvatten_ docx 4 (12 12)

16 Dagvattenhantering- Skälby 46:1 5 (12) Johan Ekvall Kommunal dagvattenstrategi Järfälla kommun har riktlinjer för hantering av dagvatten som togs fram Målen för hanteringen av dagvatten i korthet: Dagvatten ska tas omhand så nära källan som möjligt (LOD). Förorening av dagvatten ska förebyggas redan vid källan. Förorenat vatten ska renas innan utsläpp. Dagvatten från ny bebyggelse ska så långt som möjligt infiltreras eller fördröjas. Vid förändringar i befintlig bebyggelse ska möjligheter till förbättring av dagvattenhanteringen studeras De åtgärdsförslag som ges i rapporten följer i möjligaste mån kommunens riktlinjer för dagvattenhantering. 5 Bedömningsgrunder - dagvatten Nationella bedömningsgrunder för dagvatten saknas. Detaljerade krav på rening av dagvatten förkommer normalt inte. Dagvatten behandlas i Miljöbalken, Boverkets byggregler samt i Naturvårdsverkets föreskrifter om skrotbilsverksamhet och bensinstationer varav de sistnämnda inte är aktuella för planområdet (bensinstation har funnits öster om fastigheten men är avvecklad sedan länge). Järfällas riktlinjer för dagvattenhantering saknar klassning av dagvatten från olika avrinningsområden. Stockholms dagvattenstrategi klassar föroreningshalterna i dagvatten från t.ex. bostadsområden i ytterstaden som låga-måttliga (skala: låga-måttliga-höga halter). Eftersom planområdet saknar genomfartstrafik och verksamheter kommer föroreningshalterna avseende de flesta parametrar att tillhöra kategorin låga halter. 6 Reningsmetoder för dagvatten För att minska tillförseln av föroreningar som t.ex. tungmetaller och organiska miljögifter samt näringsämnen till en recipient finns i huvudsak fyra generella metoder att tillgå: Åtgärda källorna till föroreningarna Installation av någon typ av reningsanläggning (ex dammar, avsättningsmagasin) Infiltration i mark som alternativ till avledning via ledningsnät Avledning till reningsverk För planområdet är avledning till reningsverk uteslutet då avledning till reningsverk normalt inte accepteras i duplikatområden. Dammar och underjordiska avsättningsmagasin är kostsamma och kan inte anses motiverade enkom för detta planområde. Infiltration i mark av kraftigt förorenat dagvatten är inte lämpligt då detta leder till att mark och grundvatten på sikt blir kraftigt förorenat. Vid låg föroreningsgrad som i detta fall med ett bör infiltration kunna användas utan förbehåll där detta är tekniskt möjligt. Förutsättningen är att inga byggnadsmaterial som är miljöbelastande används. Infiltrationen kommer även att reducera dagvattenflödena från området vilket dock kommer att ha en marginell betydelse för den totala belastningen i dagvattensystemet nedströms området. Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx

17 Dagvattenhantering Dagvattenhantering- Skälby 46:1 Johan Ekvall vall Förutsättningar 7.1 Avrinning Det aktuella områ området är cirkaa 0,5 ha stort och består i nuläget av naturmark med svagt falll mot väster väster. Höjdvariationerna är små inom området, i mitten finns en lågpunkt som förfaller vara dåligt dränerad. Sydväst om området o rådet stiger terrängen brant från kanten på den befintliga ängen. ängen I släntfoten finns ett dike (figur figur 2) 2 som sannolikt har funnits på platsen under lång tid. Diket har svagt fall mot nord nordväst och Fornvägen. Figur 2 2. Dikesanvisning vid släntfot i områdets sydvästra del. Fotorikting (avrinninningsriktning) mot nordväst och Fornvägen Fornvägen.. Planområde till höger i bild. Ledningssystem för dagvatten saknas i och strax nedströms planområdet. Längs med Fornvägens norra sida fin finns ns en dikesanvisning (figur 3). 3 Längs med F Fornvägens ornvägens södra sida som gränsar till planområdet finns ingen liknande dikesanvisning (se omslagsfoto) omslagsfoto).. Sannolikt har det funnits en gång i tiden men diket har lagts igen. Detta försvårar dräneringen av området. All nuvarande avr avrinning inning sker mot Fornvägen som sluttar sluttar markant mot väst. Via diken och kulvertar längs med vägen leds avrinningen till korsningen med Budkavlevägen/Flintavägen där kommunala ledningar för vattnet vidare mot Veddestadiket/Bällstaån Veddestadiket/Bällstaån. Veddestadiket stadiket ingår i ett markavattningsföretag, Skälby - Veddesta df ,, ID Planområdet lanområdet utgör endast en obetydlig del av det totala avrinningsområdet för Veddestadiket/Bällstaån Veddestadiket/Bällstaån. Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten Dagvatten\fornvägen-dagvatten_ docx dagvatten_ docx 6 (12 12)

18 Dagvattenhantering Dagvattenhantering- Skälby 46:1 Johan Ekvall vall Figur 3 3. Dikesanvisning längs med Fornvägens norra sida. sida. Fotorikting (mot avrinninningsriktning) inninningsriktning) mot sydost. Planomr Planområde åde skymtar längst upp i bild. 7.2 Markförhållanden, Markförhållanden, grundvatten Se även separat Geotekniskt PM. PM I området förekommer lera som tunnar ut mot öster. Ytliga förekomster av friktionsjord lämplig för infiltrati infiltration on har inte observerats. Miljögeoteknisk iljögeoteknisk undersökning visar att det inte förekommer markföroreningar på fastig fastigheten. heten. 7.3 Recipient Bällstaån hör till de mest utsatta vattendragen i Stockholms län. Bällstaån rinner upp i Järfälla, fortsätter genom Stockholm och slutar i Bällstaviken. Huvudfårans längd är 10,5 km, avrinningsområdets yta 36 km2. Det finns två större biflöden, Veddesta dike i Järfälla och Nälsta dike i Stockholm. Större delen av avrinningsområdet ligger inom Stockholm och Järfälla. En mindre del i söder tillhör Sundbyberg. Vattenflödena i Bällstaån är mycket varierande pga. stora andelar hårdgjorda ytor i tillrinningsområdet. Vid stor nederbörd svämmas marken över på några platser, särskilt nedströms Spånga. Ungefär 2/3 av avrinningsområdet är exploaterat för bostäder, industrier och Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten Dagvatten\fornvägen-dagvatten_ docx dagvatten_ docx 7 (12 12)

19 Dagvattenhantering- Skälby 46:1 8 (12) Johan Ekvall vägar. Kortare sträckor är kulverterade och ån rinner genom en 1,4 km lång tunnel under Spånga. Näringsinnehållet är relativt stort och bakterietalen är, liksom halterna av koppar och bly, tidvis höga. Bällstaåns tillrinningsområde räknas som en s.k. vattenförekomst enligt EU:s ramdirektiv för vatten. Det innebär att vattenkvalitet och förhållanden för växt- och djurliv ska uppfylla de krav som ställs i direktivet. Den ekologiska statusen i ytvattenförekomsten har generellt klassificerats som dålig. Vattenmyndigheten har bedömt att det finns skäl att fastställa miljökvalitetsnormen till god ekologisk status med tidsfrist till Planförslag, dagvattenhantering och konsekvenser Ökade hårdgjorda ytor på grund av utbyggda vägar, bebyggelse, parkeringsytor med mera enligt planförslaget kommer att påverka avrinningen från området, både med avseende på kvalitet som kvantitet. Beräkningar (se bilag visar att flödena ut från området kan öka till det dubbla efter en exploatering. Detta är en naturlig konsekvens av att en del av naturmarken ersätts med hårdgjorda ytor som tak- och parkeringsytor. Föroreningsbelastningen ökar för de flesta ämnen beroende på explotaeringsgrad, trafikintensitet med mera. Belastningsökningen avseende föroreningar bedöms på grund av områdets karaktär och verksamhet dock bli liten. Därför kan dagvatten från området, oavsett yta, infiltreras där så är möjligt eller avledas i diken utan övriga åtgärder. Då en fastläggning av små föroreningsmängder sker i mark och i diken ökar inte belastningen på Bällstaån jämfört med dagens situation. Avrinningen från området sker i dag dels naturmark med naturlig infiltration och fördröjning. I och med en exploatering kommer en mindre andel av avrinningen att infiltrera i marken, tas upp av växter, avdunsta och fördröjas. Avrinningen från området kan då bli intensivare och större i volym. Effekterna i detta fall bedöms dock bli små då exploateringsgraden inom planområdet är relativt låg eftersom stora grönytor behålls. Järfällas riktlinjer för dagvattenhantering föreskriver LOD (lokalt omhändertagande av dagvatten) i största möjliga utsträckning. Den genomförda geotekniska undersökningen visar att förutsättningarna för infiltration i större skala generellt sett är dåliga på grund av förekomst av lera och silt, förhållandena är sämst i den östra delen. Det bör dock påpekas att en viss infiltration alltid går att åstadkomma i de övre jordlagren, t.ex. längs med ett dike. Det befintliga diket i den södra delen av fastigheten är lämpligt att använda, dock kan man inte räkna med att avrinningen i alla väderleks situationer kan infiltreras i mark. En del av avrinningen kommer därför att rinna bort från området längs med Fornvägens södra sida. Avrinningen från tak och parkeringsplatserna måste tas om hand på lämpligt sätt, lämpligen genom att dagvatten avleds via dikesanvisningar eller diken fyllda med kross (se figur 4 och bilag. Samtliga P-platser kan även förses med genomsläpplig beläggning (figur 5) för att minska avrinningen och dämpa flödestoppar. Genom att låta p-ytorna falla svagt mot omgivande gator eller naturmark kan överskottsvatten som inte kan infiltreras ledas bort denna väg vid intensiv nederbörd eller då marken är frusen och infiltration kan vara svår att åstadkomma direkt på ytan. Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx

20 Dagvattenhantering- Skälby 46:1 9 (12) Johan Ekvall Eftersom takytan är den yta som bidrar mest till den ökade avrinningen inom området kan taket anläggas som ett s. k grönt tak vilket kraftigt minskar avrinningen från denna yta vid de flesta nederbördssituationer. Denna åtgärd bedöms dock inte vara nödvändig om de andra föreslagna LOD- åtgärderna genomförs (infiltration och avrinningen via diken/krossdiken). Figur 4. Exempel på dränstråk med svackdiken längs med gator (källa: Svenskt Vatten) Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx

21 Dagvattenhantering Dagvattenhantering- Skälby 46:1 Johan Ekvall vall Figurr 5.. Parkeringsyta, exempel på permeabel ytbeläggning med fall ner mot grönyta. 9 Översvämningsrisk Klimatprognoser gjorda av bland annat SMHI pekar på risken för en ökning av antalet tillfällen med extrem väderlek vilk vilket et gör att översvämningsrisken inom samt även nedströms området måste beaktas redan i planeringsskedet. En ökande andel hårdgjorda ytor kommer att bidra till en snabbare avrinning och därmed en ökad hydraul hydraulisk isk belastning. belastning. I ett naturområde sker avrinningen långsamma långsammaree och en stor andel avdunstar. Förutsatt att åtgärder vidtas för LOD och förbättring görs av befintligt avrinningssystemet bedöms ingen översvämningsrisk föreligga inom eller strax intill området. Någon speciell hänsyn till översvämningsrisken inom plano planområdet mrådet behöver inte tas, normal höjdsättning av byggnaderna kan därför användas. Det som är viktigt vid höjdsättningen av byggnaden och omkringliggande grönytor är att dräneringen kring husgrunden kan ske ut till de föreslagna dikena samt att avrinningen ffrån rån marken inte belastar omgivande fastigheter. Dämning ämning vid höga flöden i nedströms liggande befintliga avrinningssystem utgör ingen risk för området eftersom detta ligger relativt högt beläget vid en vattendelare. Däremot kan områdets avrinning påverka lägre liggande bebyggelse nedströms planområdet vilket dock inte bedöms ske med föreslagna LOD LOD-åtgärder. åtgärder. 10 ÅtgärdsförslagÅtgärdsförslag dagvattenhantering Takvatten akvatten De effektivaste åtgärderna för att minska dagvattenflödena är vid fördröjning av dagvatten från tak. Avrinningen från ta tak k kan orsaka en stor del av dagvattenflödet vid kraftiga regn. Om gröna Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten Dagvatten\fornvägen-dagvatten_ docx dagvatten_ docx 10 (12 12)

22 Dagvattenhantering- Skälby 46:1 11 (12) Johan Ekvall tak planeras i området bedöms inverkan av avrinningen från taken bli marginell utom vid långvarig nederbörd och vid sällan återkommande tillfällen med intensiv nederbörd. Dagvatten från tak, som kan anses som relativt rent dagvattnet, är lämpligt att infiltrera eller på annat sätt leda direkt till omgivande naturmark. För att undvika erosionsskador vid utsläppspunkterna kan platsen för utkastarna förses med erosionsskydd av stenar eller liknande. Infiltration och trög avledning via mark/diken bedöms ha en kraftigt reducerande verkan på avrinningen varför gröna tak inte bedöms vara nödvändiga för att uppnå en eftersträvad reducering av områdets avrinning. Naturmark Avrinningen från natur/parkmark orsakar en mindre del av dagvattenflödet i området. I möjligaste mån används dessa gröna ytor för att fördröja/minska avrinningen från planområdet. P-ytor Avrinningen från p-ytor orsakar en mindre del av dagvattenflödet i området. Med infiltrerbar beläggning på parkeringsytor kan detta flöde till stor del reduceras och föroreningar fastläggas (figur 3). Effektiviteten av denna åtgärd försämras dock med tiden, allt efter att de genomsläppliga ytorna sätts igen av partiklar. Ett visst underhåll krävs därför. Ledningsnät för dagvattenhantering Dagvattenledningar undviks i möjligaste mån i planområdet eftersom ledningar bidrar till högre flöden och större volymer i nedströms liggande avvattningssystem. Om dagvattnet behandlas enligt ovan, med infiltration och öppen avledning i naturliga stråk uppstår inga negativa konsekvenser för miljön, fastigheten eller nedströms liggande avvattningssystem. Se även situationsplan i bilaga. 11 Behov av ytterligare anpassning och åtgärder Speciella platser där snö som plogats upp i området kan lagras bör anläggas. Dessa bör etableras på sådant sätt att avrinningen från smältande snöhögar kan bortledas utan olägenheter för intilliggande fastigheter. De dikesanvisningar som föreslås längs med Fornvägen kan möjligen användas för detta syfte. 12 Byggskedet Under anläggningsskedet är risken mycket stor för grumling och utsläpp av främst oljeprodukter från entreprenadmaskiner. Genom att redan i inledningsskedet ha vidtagit åtgärder för att förhindra utsläpp kan effekterna av byggverksamheten dämpas eller helt utebli. Om krossdiken anläggs är det viktigt att dessa inte kompakteras och fylls med finmaterial under byggskedet. En kompaktering kan ske då tunga maskiner belastar dikena, detta leder till att diket inte fungerar på avsett vis. Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx

23 Dagvattenhantering- Skälby 46:1 12 (12) Johan Ekvall Referenser Översiktlig geo- och miljögeoteknisk undersökning Skälby 46:1 Fornvägen, Järfälla kommun. Tyréns Riktlinjer för dagvattenhantering Järfälla kommun, 2004 VA-kartor, Järfälla kommun Muntliga referenser: Anders Lundqvist, VA-ingenjör Järfälla kommun Skälby 46:1, dagvattenutredning Uppdragsnummer: J:\_uppdrag\229486\Dagvatten\fornvägen-dagvatten_ docx
