1 Nationell Drifthändelsestatistik DARWin mm

2 Tillsammans arbetar vi för att skapa goda förutsättningar för våra medlemmar. Men också för att öka förståelsen för elens viktiga roll för samhällets utveckling och förmåga att möta utmaningar som klimatfrågan. 2

3 Vår vision: Med el gör vi allt möjligt! 3

4 Svensk Energi bildades år 2001 Svenska Elverksföreningen (1903) Svenska Kraftverksföreningen (1909) Riksförbundet Energileverantörerna, REL (1948) Sveriges Elleverantörer, SVEL Energibranschens Utbildningsråd, UR 4

5 170 medlemskoncerner: 97 producenter 156 elnätsföretag 107 elhandelsföretag 94 samarbetspartners 5

6 Sverige har 158 elnätsföretag Ungefärlig storleksfördelning 3 jättestora ( kunder) 1 stort ( kunder) 8 medelstora ( kunder) 68 små ( kunder) 66 jättesmå ( kunder) 12 pyttesmå (< kunder) Energimarknadsinspektionen 6

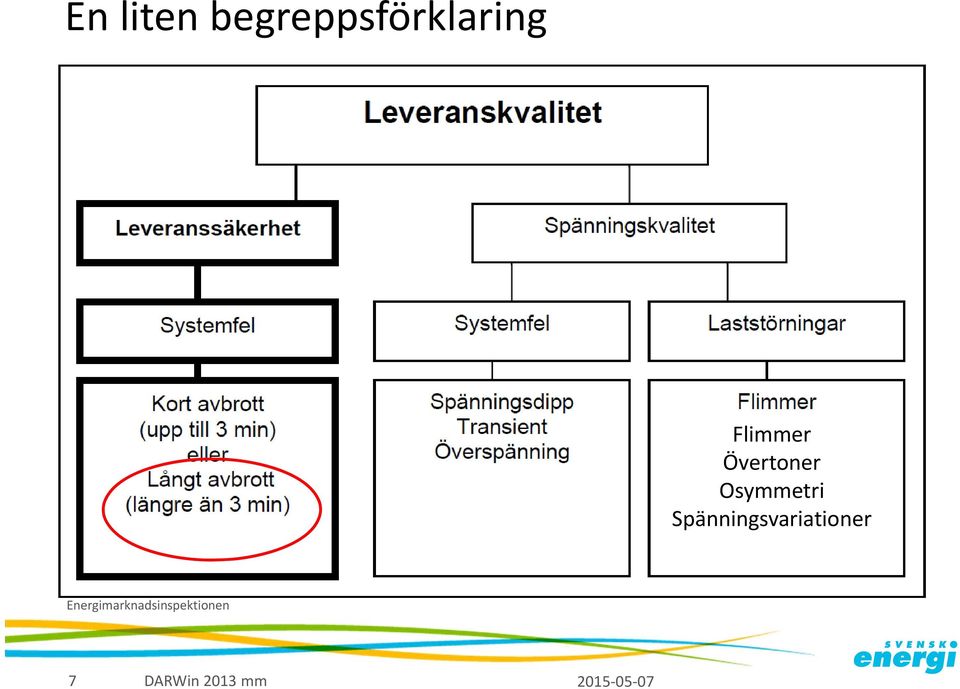

7 En liten begreppsförklaring Flimmer Övertoner Osymmetri Spänningsvariationer Energimarknadsinspektionen 7

8 Lite historia FAR, DAR och nu DARWin Ett arbete sedan 80 talet 1998 Kravspec. för DARWin Moder dottersystem Omgivningen ställer nya krav Från systemutveckling till Nationell statistik Komplement till officiell myndighetsstatistik Äntligen efterfrågat!! Vidareutveckling pågår! 8

9 Varför drifthändelsestatistik? Nätkic Myndighetskrav Kundkrav Risk & Sårbarhetsanalyser Internt beslutsunderlag 9

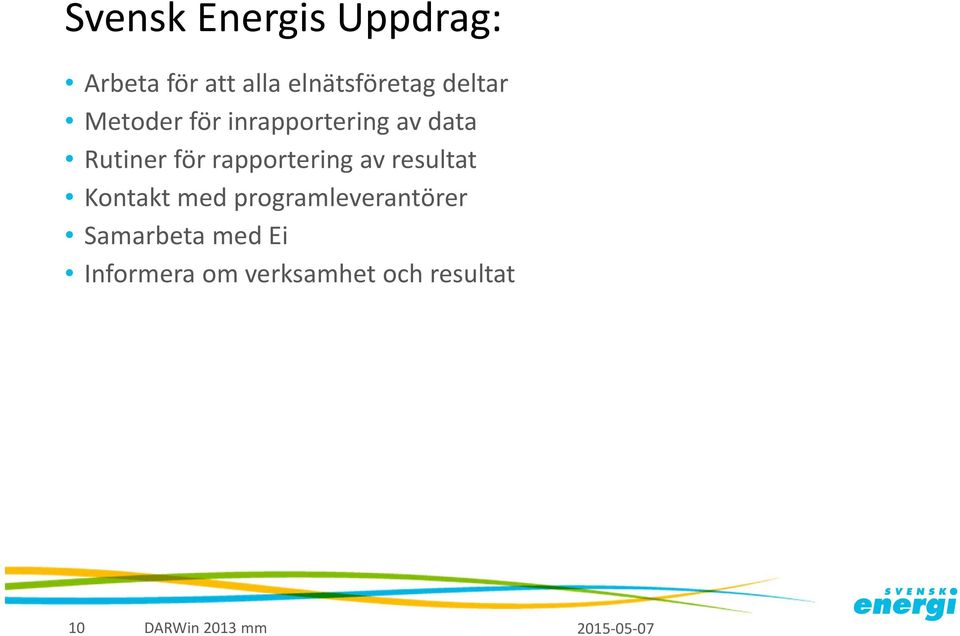

10 Svensk Energis Uppdrag: Arbeta för att alla elnätsföretag deltar Metoder för inrapportering av data Rutiner för rapportering av resultat Kontakt med programleverantörer Samarbeta med Ei Informera om verksamhet och resultat 10

11 Beskrivning av DARWin 11

12 Moder system Levererat av Elpool AB i Umeå, 2000 Bygger på Progress Standardiserat gränssnitt för import Tidigare databas (DAR) konverterad & inläst till den nya databasen 12

13 Företagsmoduler Finns till alla vanligt förekommande driftstödssystem Fyra textfiler används för överföring Distrikt Kunddata Ledningsdata Störningsdata Alternativ rapportering med Excelmall 13

14 Databasen Ledningsdata Anläggning Typ Kod Luftledning Friledning, oisolerad 51 Luftledning Friledning, isolerad 52 Luftledning Hängkabelledning 53 Luftledning Hängspiralkabelledning 54 Luftledning Annan ledning 55 Luftledning Säkrings- och apparatlåda 59 Markledning Kraftkabel i mark 61 Markledning Kraftkabel i vatten 62 Markledning Kabelskåp/Avgreningslåda 68 Markledning Säkrings- och apparatlåda 69 Station Regionstation 10 Station Fördelningsstation 20 Station Kopplingsstation 30 Station Likriktarstation 35 Nätstation Stolpstation 41 Nätstation Betongstn. inomhusman. 42 Nätstation Betongstn. utomhusman. 43 Nätstation Plåtstation 44 Nätstation Satellitstation 45 Nätstation Kapslad transformator 47 Nätstation Inhyst station 48 Nätstation Annan stationstyp 49 Anläggning Typ Kod Effektbrytare Effektbrytare -inomhus 100 Effektbrytare Effektbrytare -utomhus 101 Frånskiljare Frånskiljare -inomhus 102 Frånskiljare Frånskiljare -utomhus 103 Krafttransformator Krafttrafo -olje med exp.kärl 110 Krafttransformator Krafttrafo -olje sluten 111 Krafttransformator Krafttrafo -torrisol., luft 112 Krafttransformator Krafttrafo -torrisol., solid 113 Kondensatorbatterier Kondensatorbatteri 115 Lastfrånskiljare Lastfrånskiljare -inomhus 104 Lastfrånskiljare Lastfrånskiljare -utomhus 105 Lastfrånskiljare med säkring Lastfr.sk. m. säkr. -inomhus 106 Lastfrånskiljare med säkring Lastfr.sk. m. säkr. -utomhus 107 App. i luftledn. och stolpstn. Effektbrytare 120 App. i luftledn. och stolpstn. Frånskiljare 121 App. i luftledn. och stolpstn. Lastfrånskiljare 122 App. i luftledn. och stolpstn Kondensatorbatteri, serie 123 App. i luftledn. och stolpstn. Kondensatorbatteri, shunt 124 Antal resp. längd i meter 14

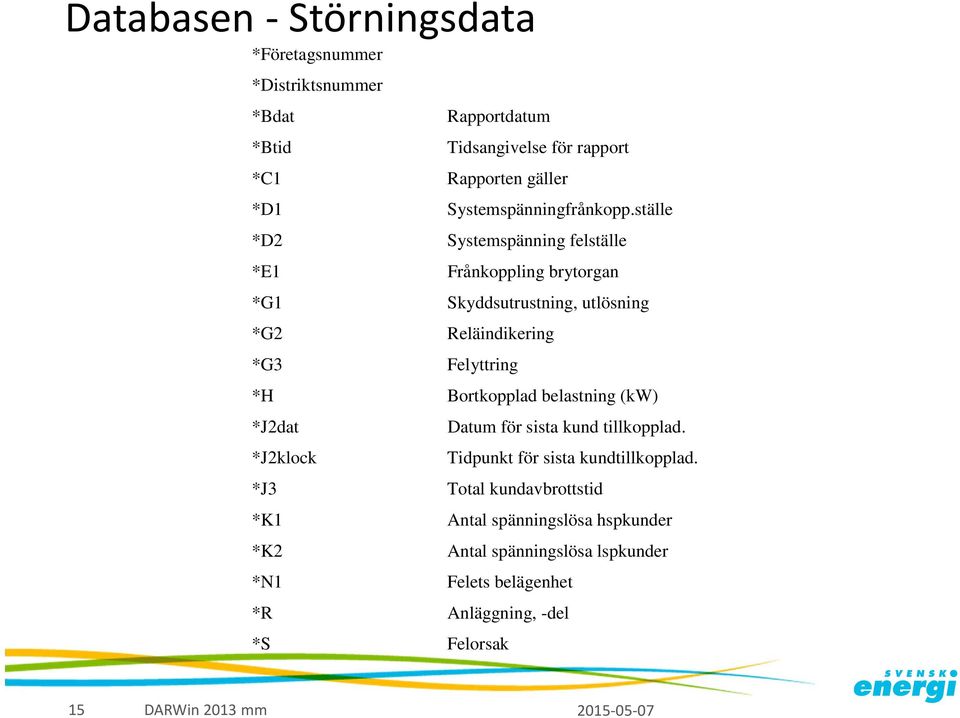

15 Databasen Störningsdata *Företagsnummer *Distriktsnummer *Bdat Rapportdatum *Btid Tidsangivelse för rapport *C1 Rapporten gäller *D1 Systemspänningfrånkopp.ställe *D2 Systemspänning felställe *E1 Frånkoppling brytorgan *G1 Skyddsutrustning, utlösning *G2 Reläindikering *G3 Felyttring *H Bortkopplad belastning (kw) *J2dat Datum för sista kund tillkopplad. *J2klock Tidpunkt för sista kundtillkopplad. *J3 Total kundavbrottstid *K1 Antal spänningslösa hspkunder *K2 Antal spänningslösa lspkunder *N1 Felets belägenhet *R Anläggning, -del *S Felorsak 15

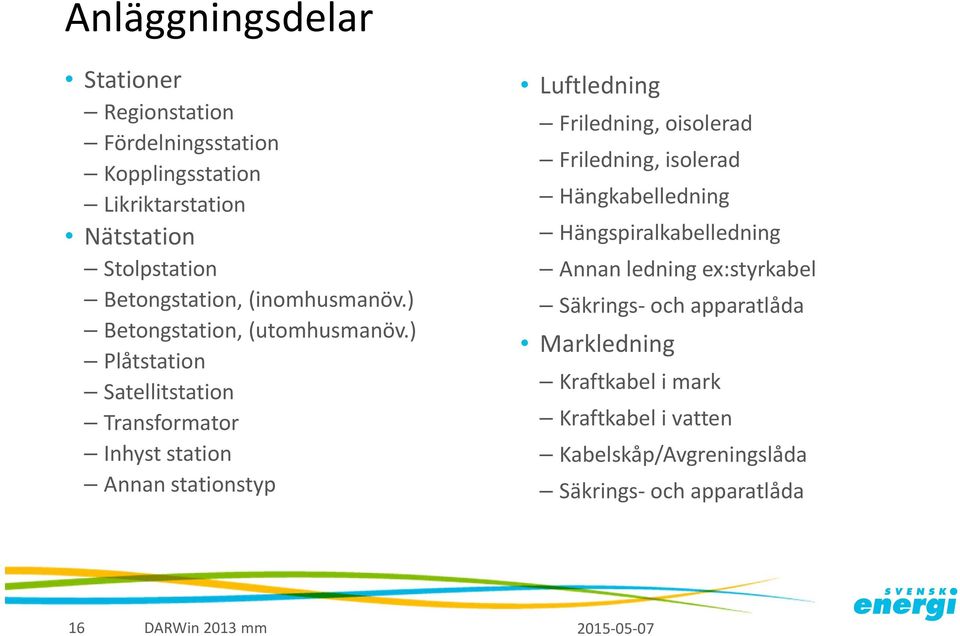

16 Anläggningsdelar Stationer Regionstation Fördelningsstation Kopplingsstation Likriktarstation Nätstation Stolpstation Betongstation, (inomhusmanöv.) Betongstation, (utomhusmanöv.) Plåtstation Satellitstation Transformator Inhyst station Annan stationstyp Luftledning Friledning, oisolerad Friledning, isolerad Hängkabelledning Hängspiralkabelledning Annan ledning ex:styrkabel Säkrings och apparatlåda Markledning Kraftkabel i mark Kraftkabel i vatten Kabelskåp/Avgreningslåda Säkrings och apparatlåda 16

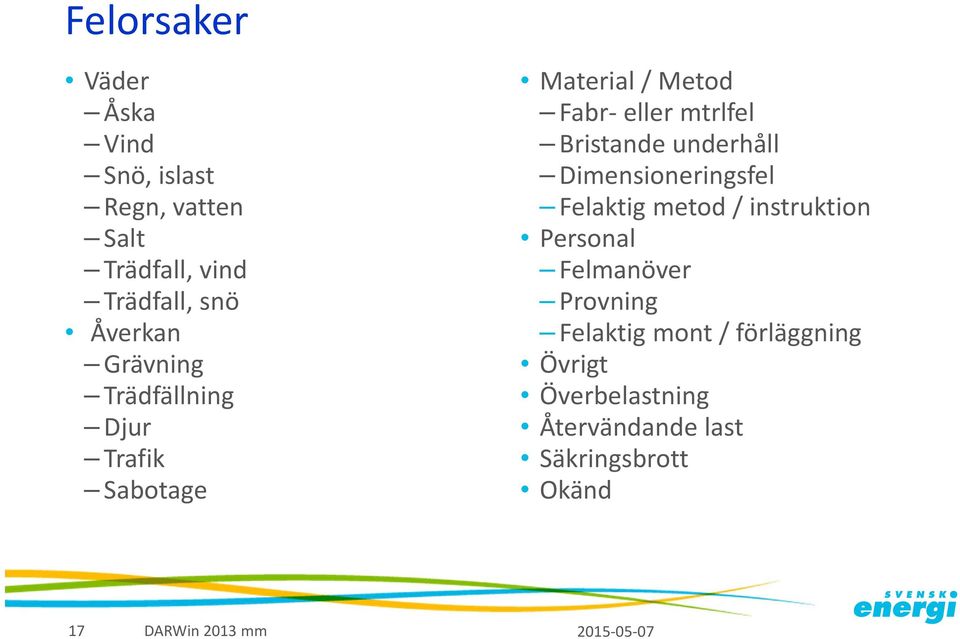

17 Felorsaker Väder Åska Vind Snö, islast Regn, vatten Salt Trädfall, vind Trädfall, snö Åverkan Grävning Trädfällning Djur Trafik Sabotage Material / Metod Fabr eller mtrlfel Bristande underhåll Dimensioneringsfel Felaktig metod / instruktion Personal Felmanöver Provning Felaktig mont / förläggning Övrigt Överbelastning Återvändande last Säkringsbrott Okänd 17

18 Rapporter 18

19 DARWin 2013 Simone, Hilde, Sven och Ivar

20 2013 Simone, Hilde, Sven och Ivar 80 elnätsföretag lämnade data (sämre än tidigare år ) 83% av kundunderlaget ingår Leveranssäkerheten var 99,97% 20

21 Fördelningen av leveransavbrott Antal leveransbrott 2013 Eget nät Aviserat Oaviserat 24 kv kv <10 kv ,4 kv Totalt

22 Driftstörningar > 3 minuter 2013 SAIFI SAIDI CAIDI ASAI Eget nät Avbrottsfrekvens, antal/år Kundavbrottstid, min/år Kundavbrottstid, min/år Tillgänglighet, % Totalt antal avbrott Totalt antal kundavbrott 24 kv 0,35 61,73 174,21 99, kv 0,67 105,70 157,31 99, <10 kv 0,01 0,15 29, ,4 kv 0,03 11,03 323,72 99, Totalt 1,07 178,60 167,64 99, Alla nät 1,48 200,18 135,17 99,

23 Genomsnittlig avbrottsfrekvens i lokalnät, SAIFI, driftstörningar Avbrott per år 1,6 DARWin EI Preliminärt 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0,

24 Genomsnittlig avbrottstid i lokalnät, SAIDI, driftstörningar Minuter per år DARWin EI Preliminärt

25 Fördelningen av SAIDI över året Minuter jan feb mar apr maj jun jul aug sep okt nov dec 25

26 Leveranssäkerhet över året % ,998 99,996 99,994 99,992 99,99 99,988 99,986 99,984 99,982 99, jan feb mar apr maj jun jul aug sep okt nov dec 26

27 Leveranssäkerhet i de svenska elnäten 100,00% 99,95% 99,90% 99,85% Per Dagmar Simone, Hilde, Sven och Ivar 99,80% 99,75% Gudrun

28 En trendanalys för ett enskilt företag Ett mindre elnätsföretag i Mellansverige Tätort med omgivande landsbygd Lång tradition med avbrottsstatistik Medelvärden SAIFI 0,79 SAIDI 60,00 CAIDI 71,00 28

29 Trendkurva för avbrottsfrekvens och avbrottstid (enskilt företag) 400 SAIDI (minuter) CAIDI (minuter) SAIFI*100 (antal)

30 Procentuell fördelning mellan olika felorsaker %

31 Procentuell fördelning mellan olika anläggningsdelar %

32 Driftstörningarnas varaktighetsfördelning < 10 min 10 < 30 min 30 < 60 min 1 < 2 tim 2 < 6 tim 6 < 12 tim 12 < 24 tim >= 24 tim 32

33 Antal ersatta kunder Antal timmar > 24 timmar Energimarknadsinspektionen 33

34 Myndighetsrapportering Enligt gällande föreskrift EIFS 2013:2 Revidering pågår klart under 2015 Ikraftträdandet av reviderad föreskriften kommer ske tidigast 2016 och den första rapporteringen av uppgifter till Ei kommer då att ske

35 1 Löpande rapportering av elavbrott Rapporteringsskyldighet > 1000 uttagspunkter eller fler än 25 % av samtliga uttagspunkter utan ström längre än 24 timmar. > uttagspunkter eller fler än 50 % av samtliga uttagspunkter utan ström längre än 12 timmar. > uttagspunkter utan ström längre än 2 timmar. Överliggande nät Störningsrapportens innehåll Fakta om störningen Orsaken till störningen Felavhjälpning och konsekvenslindring Förebyggande åtgärder Började gälla 1 januari

36 2 Årlig rapportering av elavbrott Detaljerad rapportering Information om typkund Information om vilka kunder som drabbats Korta avbrott inkluderas (0,1 sek 3 min) Avbrott 12 timmar redovisas separat Bättre förutsättningar för bra indata Avbrottsrapporteringen är i linje med internationella rekommendationer Första rapporteringen var 2011 avseende data för

37 Uppdelning i kundklasser Klassificering Motsvarande SNI-kod enligt Svensk näringslivsindelning (SNI 2007) Klassificering ska ske med 5-siffrig SNI-kod Klassificering ska ske med 6-siffrig kod Klassificering ska ske med 6-siffrig kod Typ av kund Alla uttagspunkter som kan klassificeras enligt SNI 2007 Permanenta bostäder (utom i kombination med jordbruk m.m.) - småhus med förbrukning över kwh Permanenta bostäder (utom i kombination med jordbruk m.m.) - småhus med förbrukning om högst kwh Permanenta bostäder (utom i kombination med jordbruk m.m.) - flerbostadshus, direktlev. med förbrukning över kwh Permanenta bostäder (utom i kombination med jordbruk m.m.) - flerbostadshus, direktlev. med förbrukning om högst kwh Permanenta bostäder (utom i kombination med jordbruk m.m.) flerbostadshus, kollektivleveranser Fritidsbostäder Uttagspunkter avseende lokala elnätsföretag som är kunder hos regionnätsföretag eller andra lokalnätsföretag 37

38 Senaste rapportering från Ei 38

39 Senaste rapporteringen från CEER EQS 62 03_BMR 5 2_Continuity%20of%20Supply_ pdf 39

40 Ett snällt 2014 Förutom en åskrik sommar Inga större oväder under 2014 En varm sommar gjorde att det blev extremt mycket åska En första prognos visar på ett SAIDI på c:a 65 min vilket är bra En leveranssäkerhet på 99,99% 40

41 Frågor Mälardalens Elnätservice AB 41
