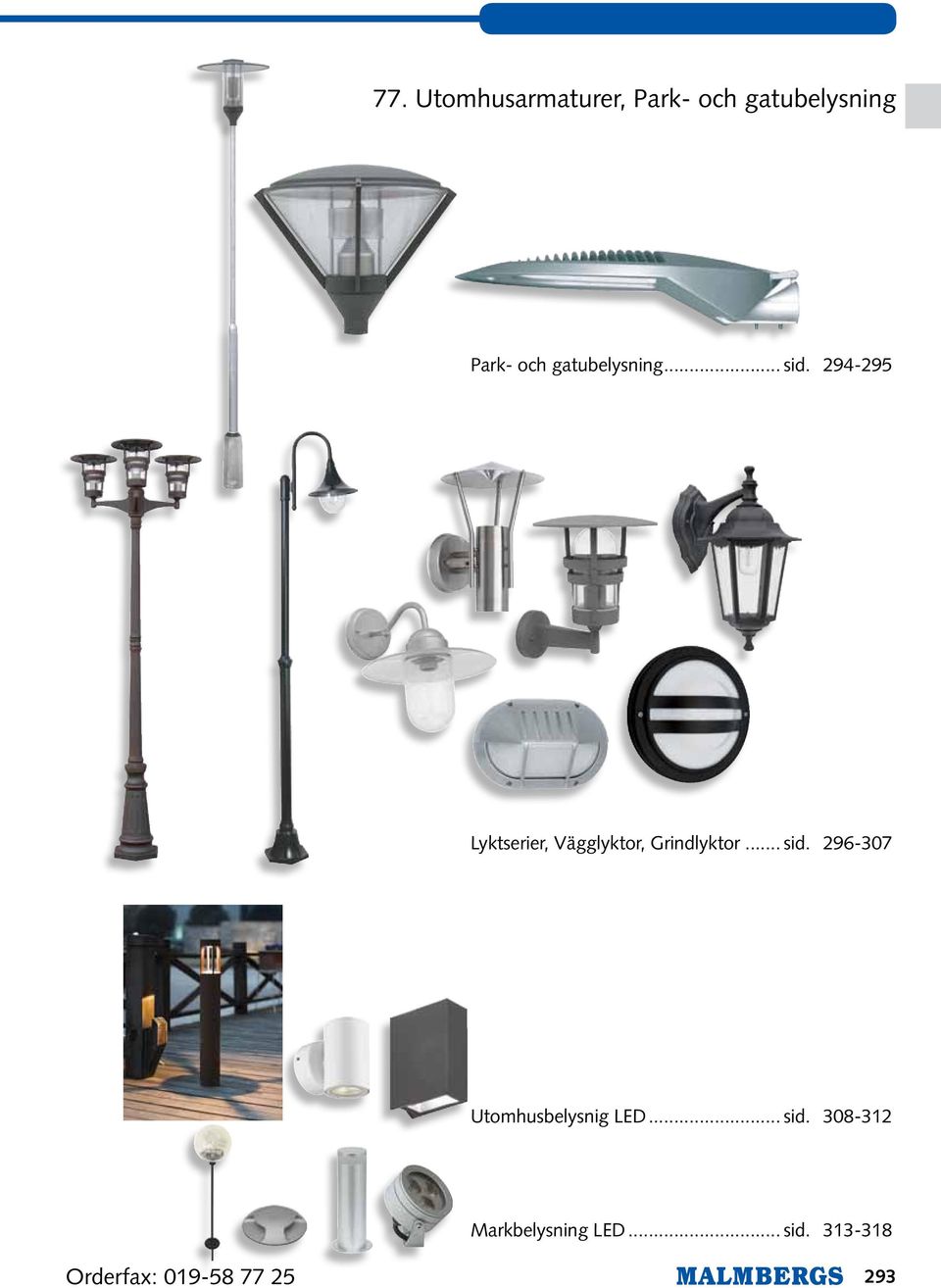

1 77. Utomhusarmaturer, Park- och gatubelysning Park- och gatubelysning... sid Lyktserier, Vägglyktor, Grindlyktor... sid Utomhusbelysnig LED... sid Markbelysning LED... sid Orderfax:

2 Parkarmaturer salerno, IP44 Armatur för parker, offentliga miljöer utomhus, gång- och cykelvägar, parkeringsplatser och gårdsområden. Ljuskälla: 70, E27 högtrycksnatrium/metallhalogen. Montage: På parkstolpe, Ø 60. Anslutning: Till plint 3x6 ². Utförande: Armaturstoe i formgjuten, pulverlackerad aluminium. Reflektor i anodiserad aluminium och kupa i polykarbonat. Best. nr Effekt Sockel ØxH E27 750x Pisa, IP44 Armatur för parker, offentliga miljöer utomhus, gång- och cykelvägar, parkeringsplatser och gårdsområden. Ljuskälla: 70, E27 högtrycksnatrium/metallhalogen. Montage: På parkstolpe, Ø 60. Anslutning: Till plint 3x6 ². Utförande: Armaturstoe i formgjuten, pulverlackerad aluminium. Reflektor i anodiserad aluminium och kupa i polykarbonat. Best. nr Effekt Sockel ØxH E27 800x STOLPINSATSER Stolpinsats för rörstolpe med minst 100 inre diameter. Bottenplatta av grå polykarbonat. Säkringssockel DII med skyddshuv av ABS-plast. Med passdel 6A, säkring 6A och propphuv. Plats för ytterligare två säkringssocklar. Kopplingskläorna 25 ² i polyeten. Medföljande skruvar är av rostfritt stål. Beröringssäker. Best. nr Effekt Sockel E27 armaturstolpe Stolpe lämplig för parkarmaturer. Tillverkad i stål ST 37.0, svetsad enligt DIN 17120/Din 2458, varmförzinkad enligt SS3583, klass A. Försedd med lucka enligt SS 2874, luckans mittpunkt 1200 från nedre kant. Luckans bredd 85. Bottendiameter 108. Toppdiameter 60. Höjd 4,0 m. Höjd till armatur monterad i Mabergs fundament 3,65 m. Monteras i fundament Ø 108. OBS: Leveranstid 1 2 veckor. Best. nr Vikt kg FUNDAMENT Fundament för belysningsstolpar tillverkat i armerad betong. Fundamentet har stor bottenarea som motverkar lägesrubbning vid dåliga grundförhållanden. Dubbelt kabelintag tillverkat i slagfast polystyrene. Stolpen centreras koniskt i bottendelen av fundamentet. Ingjuten belastningsutjämnande stålhylsa i överdelen av fundamentet med justerbar konisk låsningskil vilket ger möjlighet till efterriktning av stolpe. Höjd 700. Stolpdjup 355. Best. nr Vikt kg Ordertel:

3 Gatubelysning Solem LED Gatuarmatur, IP65 För gator, parkeringsplatser, industrigårdar etc. Montage: Anslutning: Utförande: Mått: Justerbart armaturfäste för stolpar och armvinklar. För stolparm Ø 48 och/eller 60. Monterad med 10 m kabel FKK 3G1,5 ². Stoe av formgjuten aluminium med kylflänsar för att avleda värmen. 4 härdat klart skyddsglas. Se måttskiss. Best nr. Beskrivning Effekt temp. K Spridningsvinkel återgivning Vikt kg Monteringshöjd Solem Mini Ra75 3,0 3-6 m Solem Mini Ra75 3,0 3-6 m Solem Ra71 5,6 4-6 m Solem Ra71 5,6 5-7 m Solem Ra71 5,9 6-8 m Solem Maxi Ra75 11,0 7-9 m Solem Maxi Ra75 11, m Ø Ø 48/ Ø Orderfax:

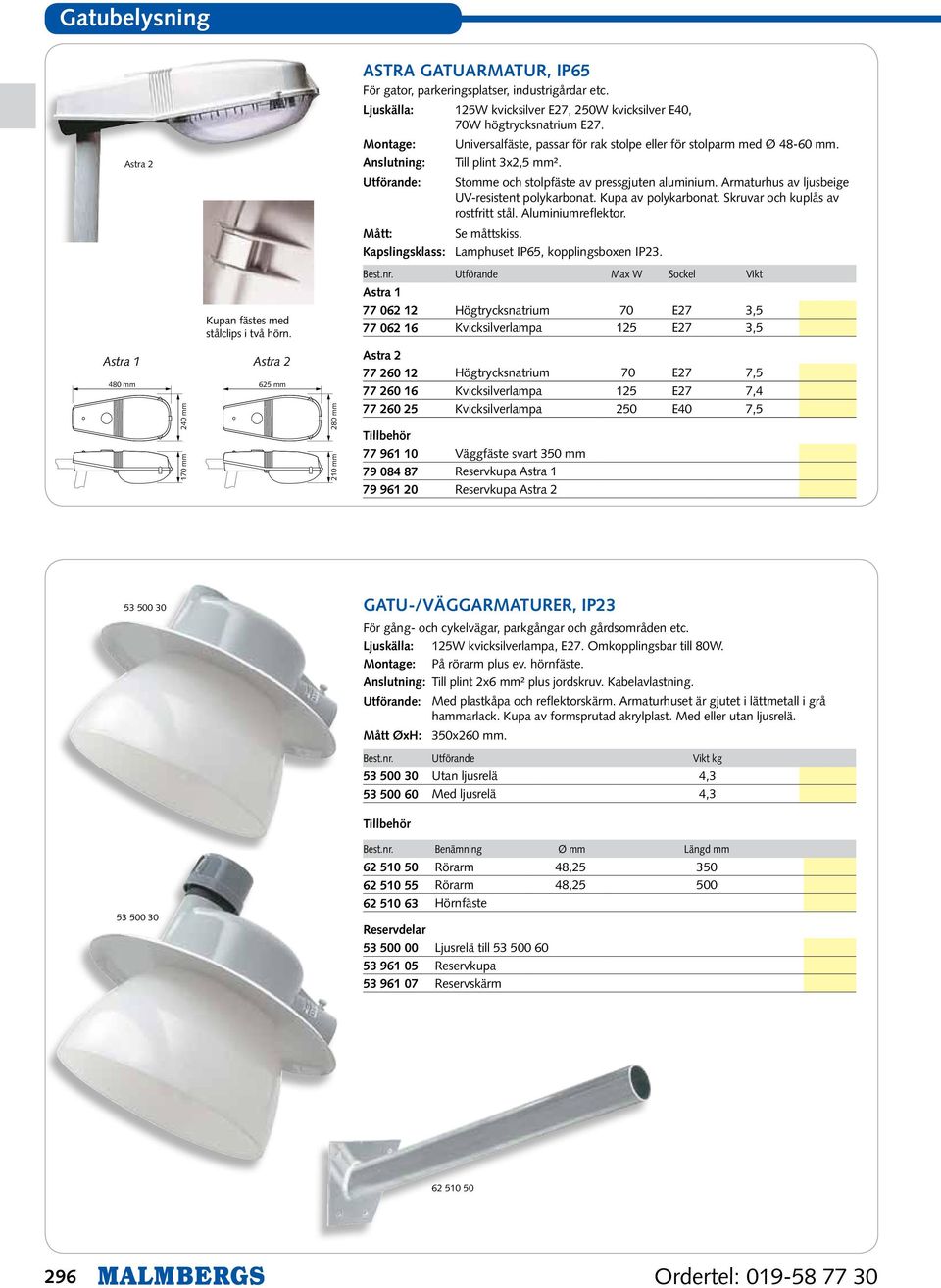

4 Gatubelysning Astra 2 Astra Gatuarmatur, IP65 För gator, parkeringsplatser, industrigårdar etc. Ljuskälla: 125 kvicksilver E27, 250 kvicksilver E40, 70 högtrycksnatrium E27. Montage: Universalfäste, passar för rak stolpe eller för stolparm med Ø Anslutning: Till plint 3x2,5 ². Utförande: Stoe och stolpfäste av pressgjuten aluminium. Armaturhus av ljusbeige UV-resistent polykarbonat. Kupa av polykarbonat. Skruvar och kuplås av rostfritt stål. Aluminiumreflektor. Mått: Se måttskiss. Kapslingsklass: Lamphuset IP65, kopplingsboxen IP23. Utförande Max Sockel Vikt Kupan fästes med stålclips i två hörn. Astra Högtrycksnatrium 70 E27 3, Kvicksilverlampa 125 E27 3,5 Astra Astra Astra Högtrycksnatrium 70 E27 7, Kvicksilverlampa 125 E27 7, Kvicksilverlampa 250 E40 7,5 Tillbehör Väggfäste svart Reservkupa Astra Reservkupa Astra Gatu-/väggarmaturer, IP23 För gång- och cykelvägar, parkgångar och gårdsområden etc. Ljuskälla: 125 kvicksilverlampa, E27. Omkopplingsbar till 80. Montage: På rörarm plus ev. hörnfäste. Anslutning: Till plint 2x6 ² plus jordskruv. Kabelavlastning. Utförande: Med plastkåpa och reflektorskärm. Armatur huset är gjutet i lättmetall i grå haarlack. Kupa av formsprutad akrylplast. Med eller utan ljusrelä. Mått ØxH: 350x260. Utförande Vikt kg Utan ljusrelä 4, Med ljusrelä 4,3 Tillbehör Benämning Ø Längd Rörarm 48, Rörarm 48, Hörnfäste Reservdelar Ljusrelä till Reservkupa Reservskärm Ordertel:

5 Utomhusarmaturer Armaturerna finns i olika utföranden och modeller. Samtliga armaturer anslutes direkt till plint 3x2,5 ², om inget annat anges Torekov, IP44 Stoe av gjuten aluminium och kupa av klarglas. Anslutes till plint 3x1,5 ². Max 15, E27. Mått ØxHxDj: 260x326x Silver Svart Rost Mörkgrå Reservkupa Torekov, IP44 Stoe av gjuten aluminium och kupa av klarglas. Max 15, E27. Höjd m Svart 1, Mörkgrå 1, Rost 1, Reservkupa Torekov, IP44 Stoe av gjuten aluminium och kupa av klarglas. Max 3x15, E27. Komplett med monteringsbyglar för ingjutning i betong. Höjd m Svart 2, Mörkgrå 2,11 Monteringssats till 3-armad lykta Reservkupa Orderfax:

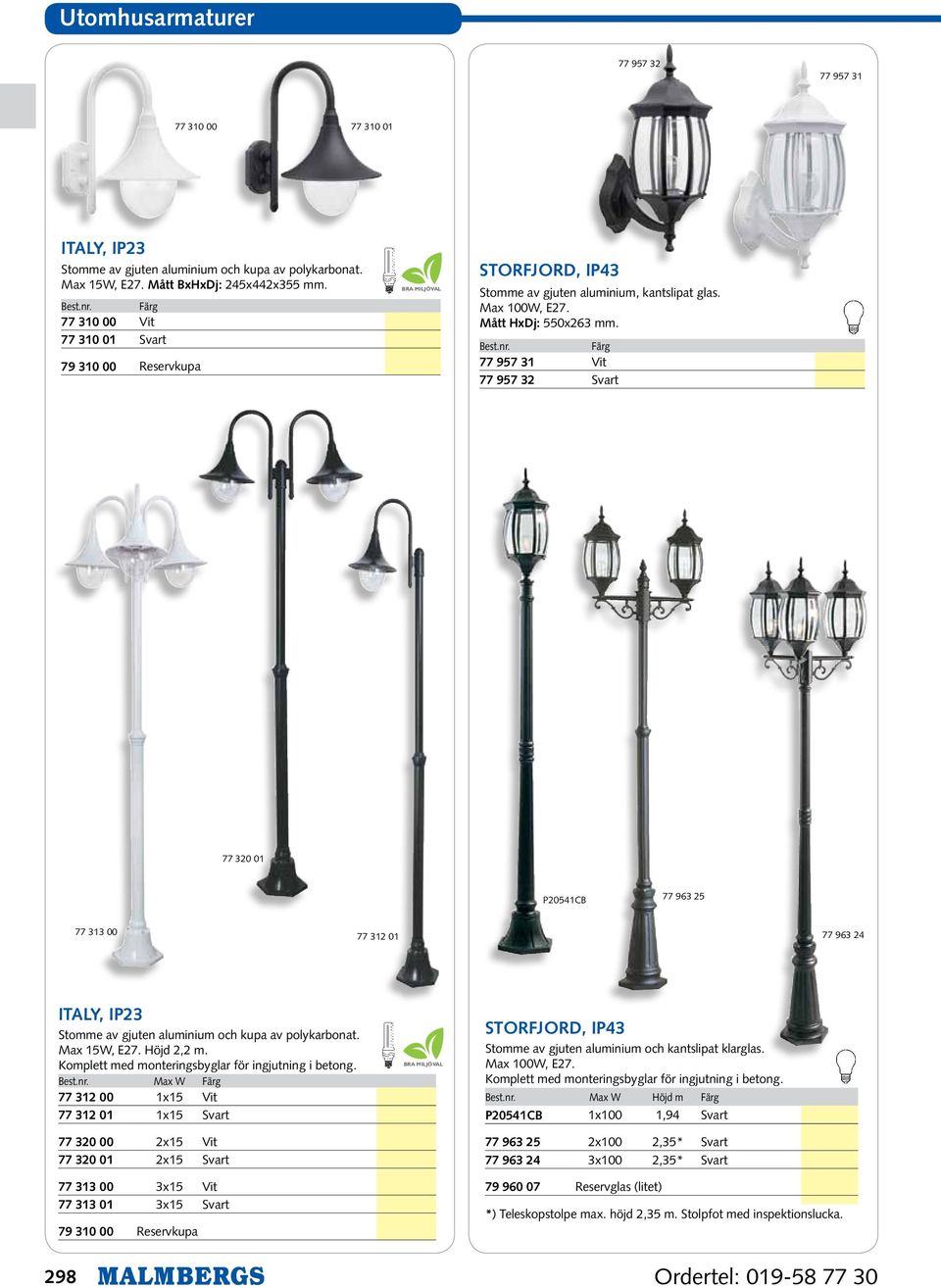

6 Utomhusarmaturer Italy, IP23 Stoe av gjuten aluminium och kupa av polykarbonat. Max 15, E27. Mått : 245x442x Vit Svart Reservkupa Storfjord, IP43 Stoe av gjuten aluminium, kantslipat glas. Max 100, E27. Mått HxDj: 550x Vit Svart P20541CB ITALY, IP23 Stoe av gjuten aluminium och kupa av polykarbonat. Max 15, E27. Höjd 2,2 m. Komplett med monteringsbyglar för ingjutning i betong. Max x15 Vit x15 Svart x15 Vit x15 Svart x15 Vit x15 Svart Reservkupa Storfjord, IP43 Stoe av gjuten aluminium och kantslipat klarglas. Max 100, E27. Komplett med monteringsbyglar för ingjutning i betong. Max Höjd m P20541CB 1x100 1,94 Svart x100 2,35* Svart x100 2,35* Svart Reservglas (litet) *) Teleskopstolpe max. höjd 2,35 m. Stolpfot med inspektionslucka. 298 Ordertel:

7 Utomhusarmaturer idefjord 60, IP44 Stoe av gjuten aluminium med klarglas. Lyktan går att montera antingen uppåtvänd eller nedåtvänd. Max 15, E27. Mått : 202x348x Svart Vit idefjord 100, IP44 Stoe av gjuten aluminium med klarglas. Lyktan går att montera antingen uppåtvänd eller nedåtvänd. Max 18, E27. Mått : 330x430x Svart Vit Reservglas Reservglas Grindlykta Limfjord, IP44 Stoe av gjuten aluminium med klarglas. E27. Max ØxH Vit x Svart x Vit x Svart x Reservglas till Reservglas till 100 idefjord, IP44 Stoe av gjuten aluminium och klarglas. Max Höjd m x18 1,80 Svart x18 1,80 Vit x18 2,50* Svart x18 2,50* Vit x18 2,50* Svart x18 2,50* Vit Reservglas *) Teleskopstolpe max. höjd 2,50 m Orderfax:

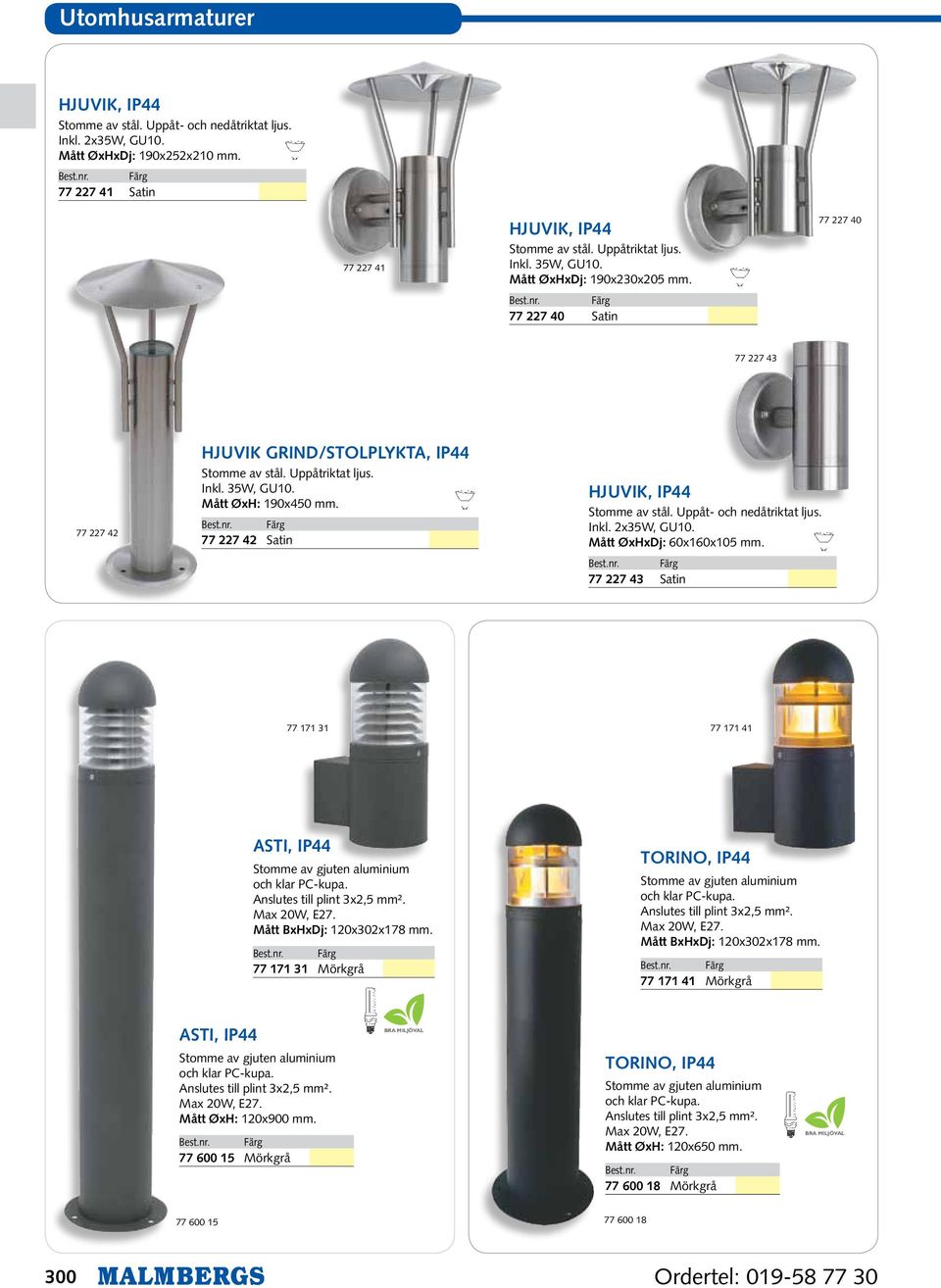

8 Utomhusarmaturer Hjuvik, IP44 Stoe av stål. Uppåt- och nedåtriktat ljus. Inkl. 2x35, GU10. Mått ØxHxDj: 190x252x Satin Hjuvik, IP44 Stoe av stål. Uppåtriktat ljus. Inkl. 35, GU10. Mått ØxHxDj: 190x230x Satin Hjuvik grind/stolplykta, IP44 Stoe av stål. Uppåtriktat ljus. Inkl. 35, GU10. Mått ØxH: 190x Satin Hjuvik, IP44 Stoe av stål. Uppåt- och nedåtriktat ljus. Inkl. 2x35, GU10. Mått ØxHxDj: 60x160x Satin Asti, IP44 Stoe av gjuten aluminium och klar PC-kupa. Anslutes till plint 3x2,5 ². Max 20, E27. Mått : 120x302x Mörkgrå torino, IP44 Stoe av gjuten aluminium och klar PC-kupa. Anslutes till plint 3x2,5 ². Max 20, E27. Mått : 120x302x Mörkgrå Asti, IP44 Stoe av gjuten aluminium och klar PC-kupa. Anslutes till plint 3x2,5 ². Max 20, E27. Mått ØxH: 120x Mörkgrå torino, IP44 Stoe av gjuten aluminium och klar PC-kupa. Anslutes till plint 3x2,5 ². Max 20, E27. Mått ØxH: 120x Mörkgrå Ordertel:

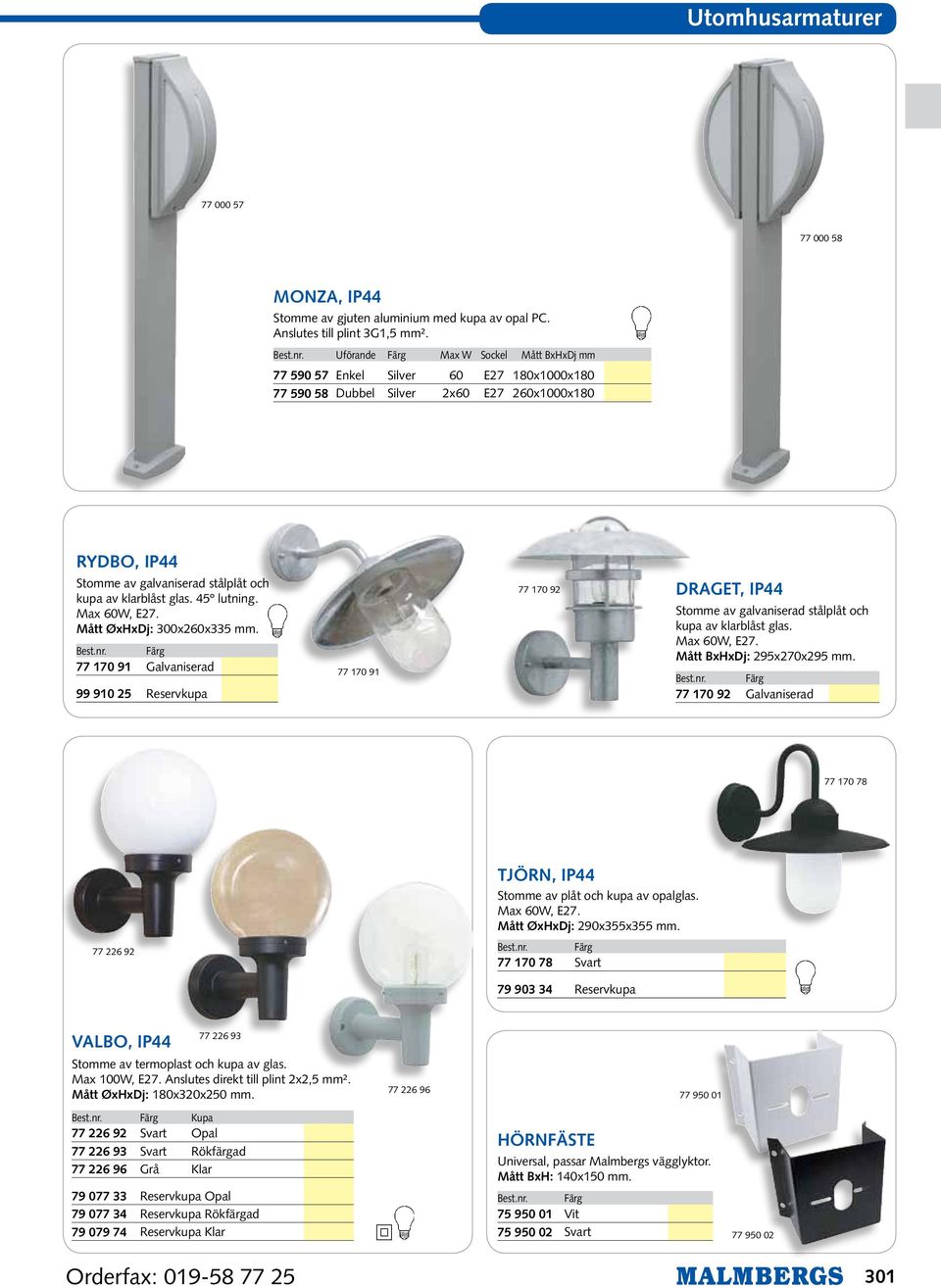

9 Utomhusarmaturer MONZA, IP44 Stoe av gjuten aluminium med kupa av opal PC. Anslutes till plint 3G1,5 ². Uförande Max Sockel Mått Enkel Silver 60 E27 180x1000x Dubbel Silver 2x60 E27 260x1000x180 rydbo, IP44 Stoe av galvaniserad stålplåt och kupa av klarblåst glas. 45º lutning. Max 60, E27. Mått ØxHxDj: 300x260x Galvaniserad Reservkupa Draget, IP44 Stoe av galvaniserad stålplåt och kupa av klarblåst glas. Max 60, E27. Mått : 295x270x Galvaniserad tjörn, IP44 Stoe av plåt och kupa av opalglas. Max 60, E27. Mått ØxHxDj: 290x355x Svart Reservkupa Valbo, IP Stoe av termoplast och kupa av glas. Max 100, E27. Anslutes direkt till plint 2x2,5 ². Mått ØxHxDj: 180x320x Kupa Svart Opal Svart Rökfärgad Grå Klar Reservkupa Opal Reservkupa Rökfärgad Reservkupa Klar Hörnfäste Universal, passar Mabergs vägglyktor. Mått BxH: 140x Vit Svart Orderfax:

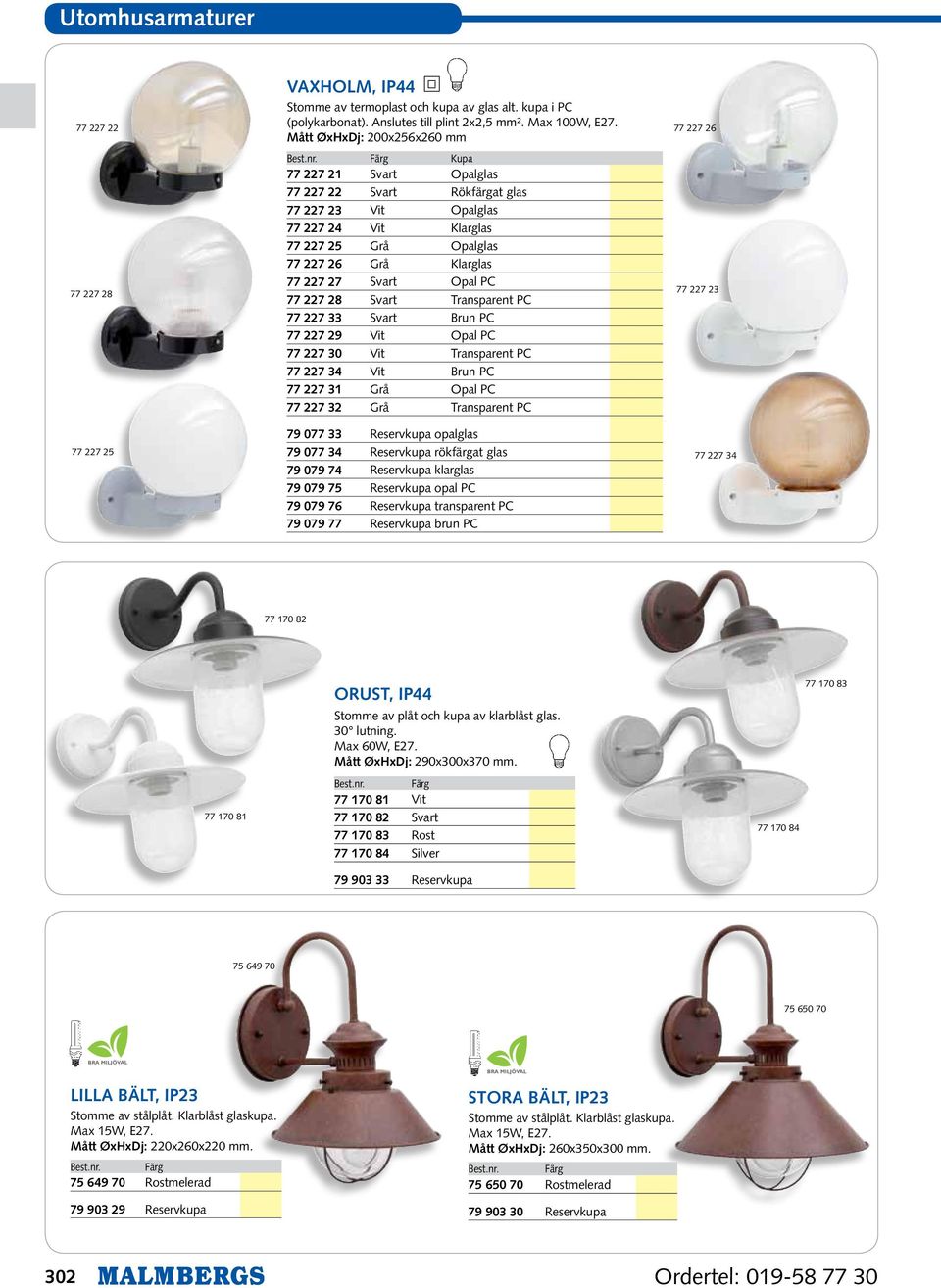

10 Utomhusarmaturer VAXHOLM, IP44 Stoe av termoplast och kupa av glas alt. kupa i PC (polykarbonat). Anslutes till plint 2x2,5 ². Max 100, E27. Mått ØxHxDj: 200x256x260 Kupa Svart Opalglas Svart Rökfärgat glas Vit Opalglas Vit Klarglas Grå Opalglas Grå Klarglas Svart Opal PC Svart Transparent PC Svart Brun PC Vit Opal PC Vit Transparent PC Vit Brun PC Grå Opal PC Grå Transparent PC Reservkupa opalglas Reservkupa rökfärgat glas Reservkupa klarglas Reservkupa opal PC Reservkupa transparent PC Reservkupa brun PC orust, IP44 Stoe av plåt och kupa av klarblåst glas. 30 lutning. Max 60, E27. Mått ØxHxDj: 290x300x Vit Svart Rost Silver Reservkupa Lilla Bält, IP23 Stoe av stålplåt. Klarblåst glaskupa. Max 15, E27. Mått ØxHxDj: 220x260x Rostmelerad Reservkupa Stora Bält, IP23 Stoe av stålplåt. Klarblåst glaskupa. Max 15, E27. Mått ØxHxDj: 260x350x Rostmelerad Reservkupa 302 Ordertel:

11 vägglyktor med rörelsevakt Utomhusarmaturer Öckerö med rörelsevakt, IP44 Med klarglas och stoe av formgjuten aluminium. Passiv infraröd rörelsevakt, som känner rörelse och kroppsvärme. Armaturen tänds automatiskt när någon rör sig inom bevakningsområdet, och sparar även energi tack vare det inbyggda ljusreläet, som kan ställas in så att den automatiska till- och frånkopplingen endast sker efter skymning. Under automatisk drift är enheten endast i drift från skymning till gryning. Maxbelastning: 60, E27. Bevakningsområde: 180 upp till 12 m. Frånslagsfördröjning: 6 sek. 13 min. Placering: 1,8-2,5 m på vägg. Driftstemperatur: -20 C +40 C. Känselelement: PIR-sensor. Mått : 225x420x Vit Svart Reservglas Sognefjord med rörelsevakt, IP44 Med passiv infraröd rörelsevakt, som känner rörelse och kroppsvärme. Armaturen tänds automatiskt när någon rör sig inom bevakningsområdet, och sparar även energi tack vare det inbyggda ljusreläet, som kan ställas in så att den automatiska till- och frånkopplingen endast sker efter skymning. Manuell förbikoppling sker med yttre strömställare genom att slå från och till ströen inom 2 sek. Återställning sker genom att slå från ströen. Maxbelastning: 100, E27. Känselelement: PIR-sensor. Bevakningsområde: 180 o horisontellt, upp till 10 m räckvidd. Monteringshöjd: 1,8-2 m på vägg. Riktbar sensor: 22 o vertikalt. Frånslagsfördröjning: 3 sek. 12 min. Temperaturområde: -20 o C +50 o C. Funktionsinställning: Auto/off/manuellt. Mått Øx: 190x180x310x Vit Svart Reservkupa Orderfax:

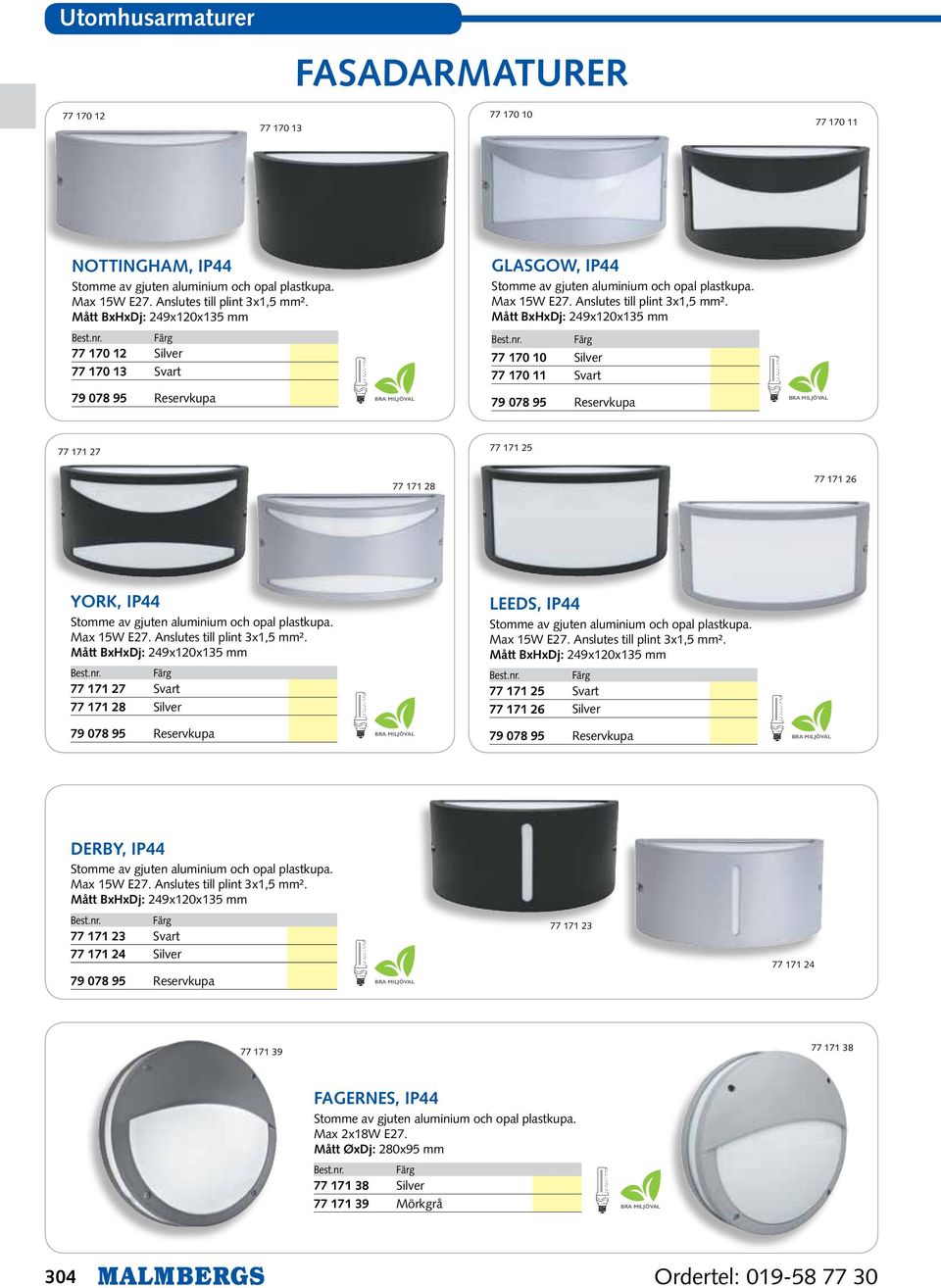

12 Utomhusarmaturer Fasadarmaturer nottingham, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 15 E27. Anslutes till plint 3x1,5 ². Mått : 249x120x135 Glasgow, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 15 E27. Anslutes till plint 3x1,5 ². Mått : 249x120x Silver Svart Silver Svart Reservkupa Reservkupa York, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 15 E27. Anslutes till plint 3x1,5 ². Mått : 249x120x Svart Silver Leeds, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 15 E27. Anslutes till plint 3x1,5 ². Mått : 249x120x Svart Silver Reservkupa Reservkupa Derby, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 15 E27. Anslutes till plint 3x1,5 ². Mått : 249x120x Svart Silver Reservkupa fagernes, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 2x18 E27. Mått ØxDj: 280x Silver Mörkgrå 304 Ordertel:

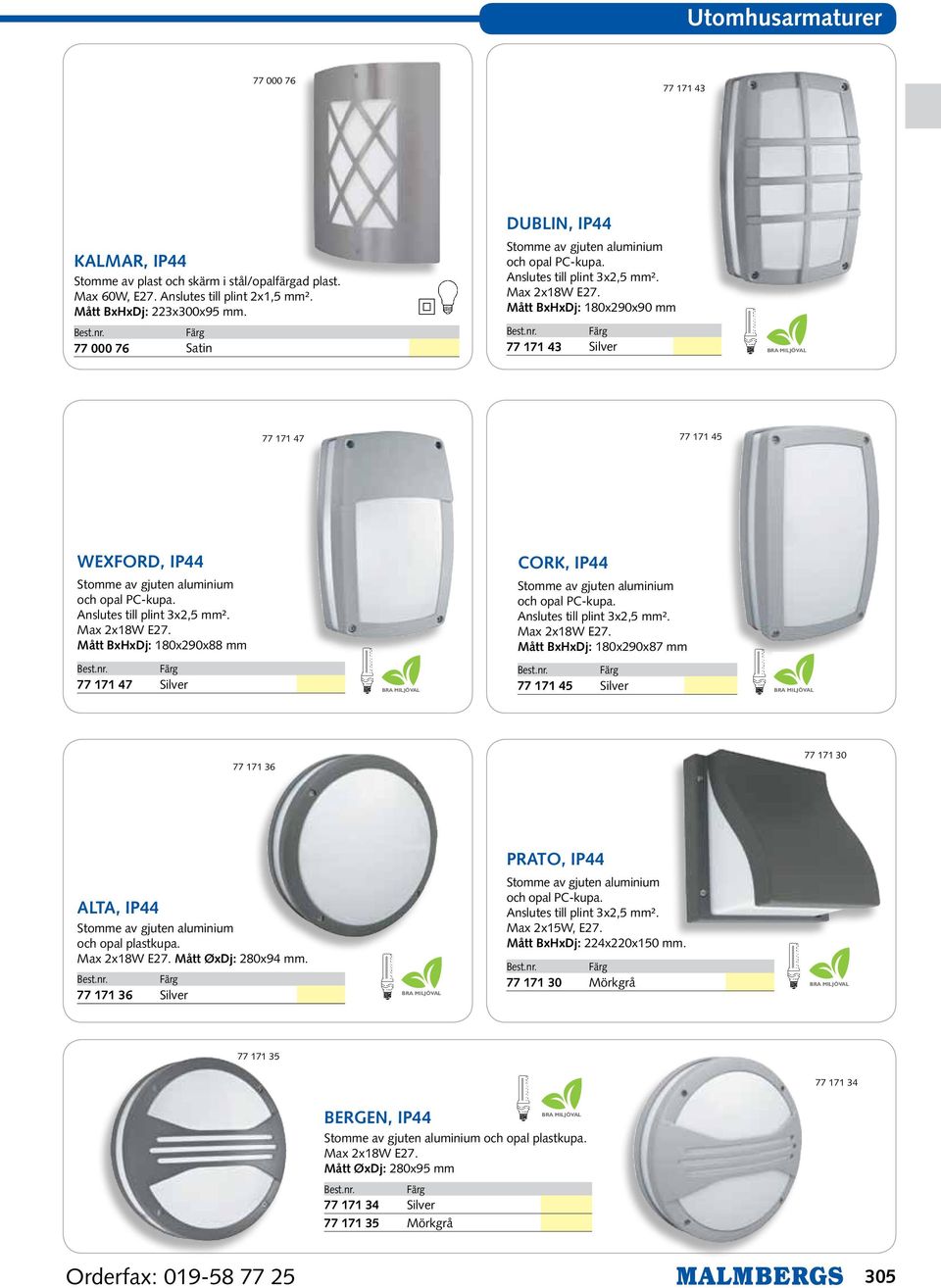

13 Utomhusarmaturer dublin, IP44 Kaar, IP44 Stoe av plast och skärm i stål/opalfärgad plast. Max 60, E27. Anslutes till plint 2x1,5 ². Mått : 223x300x95. Stoe av gjuten aluminium och opal PC-kupa. Anslutes till plint 3x2,5 ². Max 2x18 E27. Mått : 180x290x Satin Silver wexford, IP44 Stoe av gjuten aluminium och opal PC-kupa. Anslutes till plint 3x2,5 ². Max 2x18 E27. Mått : 180x290x88 cork, IP44 Stoe av gjuten aluminium och opal PC-kupa. Anslutes till plint 3x2,5 ². Max 2x18 E27. Mått : 180x290x Silver Silver prato, IP44 alta, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 2x18 E27. Mått ØxDj: 280x Silver Stoe av gjuten aluminium och opal PC-kupa. Anslutes till plint 3x2,5 ². Max 2x15, E27. Mått : 224x220x Mörkgrå bergen, IP44 Stoe av gjuten aluminium och opal plastkupa. Max 2x18 E27. Mått ØxDj: 280x Silver Mörkgrå Orderfax:

14 Utomhusarmaturer nolvik, IP44 Stoe av gjuten aluminium med opal plastkupa. Max 60, E27. Mått ØxDj: 290x Svart Reservkupa lilleby, IP44 Stoe av gjuten aluminium med opal plastkupa. Max 60, E27. Mått ØxDj: 290x Svart Reservkupa Smögen, IP33 Stoe av gjuten aluminium med PC-glas. Max 15, E27. Mått : 195x350x Vit Svart Reservglas Lysefjord, IP33 Stoe av gjuten aluminium med kantslipat glas. Max 2x15, E27. Mått : 220x385x Vit Svart Reservglas (sats om 1 litet och 1 stort) Lysekil, IP33 Stoe av gjuten aluminium med klarglas. Max 15, E27. Mått : 176x360x Vit Svart Reservglas Ordertel:

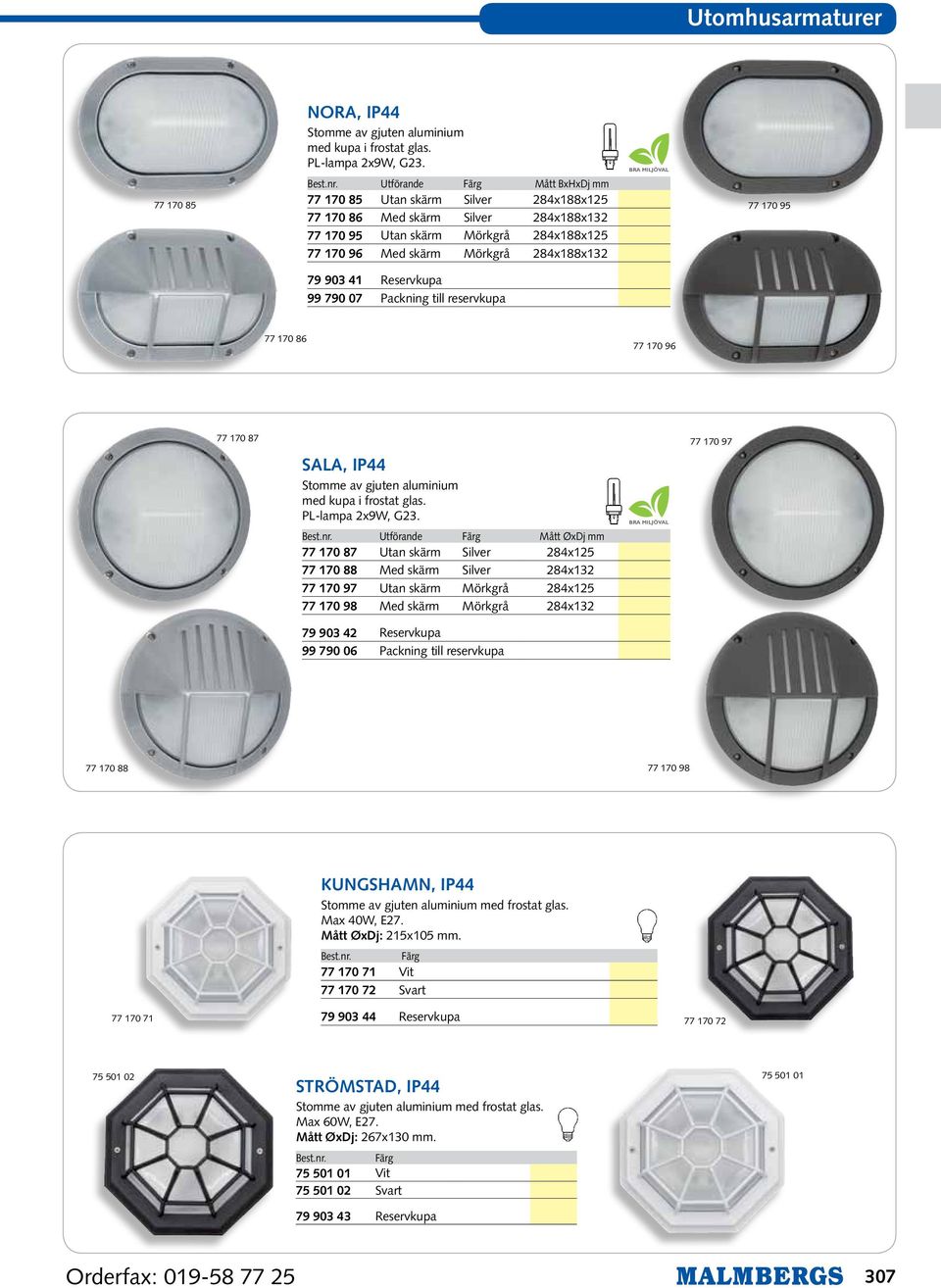

15 Utomhusarmaturer Nora, IP44 Stoe av gjuten aluminium med kupa i frostat glas. PL-lampa 2x9, G23. Utförande Mått Utan skärm Silver 284x188x Med skärm Silver 284x188x Utan skärm Mörkgrå 284x188x Med skärm Mörkgrå 284x188x Reservkupa Packning till reservkupa sala, IP44 Stoe av gjuten aluminium med kupa i frostat glas. PL-lampa 2x9, G23. Utförande Mått ØxDj Utan skärm Silver 284x Med skärm Silver 284x Utan skärm Mörkgrå 284x Med skärm Mörkgrå 284x Reservkupa Packning till reservkupa kungshamn, IP44 Stoe av gjuten aluminium med frostat glas. Max 40, E27. Mått ØxDj: 215x Vit Svart Reservkupa Strömstad, IP44 Stoe av gjuten aluminium med frostat glas. Max 60, E27. Mått ØxDj: 267x Vit Svart Reservkupa Orderfax:

16 Utomhusarmaturer LED LED utomhusarmaturer Spirit Pole I, ip54 Pollare med stoe av gjuten aluminium. Justerbart armaturhus 330º. Komplett med drivdon. Ej dimbar. Anslutes till plint 3x1,5 ². Levereras med monteringssats. 3000K. 230V. återgivning: Ra82. Effekt Spridningsvinkel o Mörkgrå 1x x500x Mörkgrå 2x9 2x x500x140 Spirit Pole II, ip54 Stolplykta med stoe av gjuten aluminium. Justerbart armaturhus 330º. Komplett med drivdon. Ej dimbar. Anslutes till plint 3x1,5 ². Levereras med monteringssats. 3000K. 230V. återgivning: Ra82. Effekt Spridningsvinkel o Mörkgrå 1x x2200x Mörkgrå 2x11 2x x2200x Ordertel:

17 Utomhusarmaturer LED Spirit Down II, IP54 Takarmatur med stoe av gjuten aluminium och klart härdat skyddsglas. Nedåtriktat ljus. Komplett med drivdon. Anslutes till plint 3x1,5 ². 3000K. återgivning: Ra Effekt Spridn. vinkel ØxH Mörkgrå x Vit x Spirit Single, IP54 Väggarmatur med stoe av gjuten aluminium och klart härdat skyddsglas. Nedåtriktat ljus. Komplett med drivdon. Anslutes till plint 3x1,5 ². 3000K. Benämning Effekt Spridn. vinkel återgivning Spirit single I Mörkgrå Ra82 84x85x Spirit single I Vit Ra82 84x85x Spirit single II Mörkgrå Ra80 96x100x Spirit single II Vit Ra80 96x100x135 Spirit Double, IP54 Väggarmatur med stoe av gjuten aluminium och klart härdat skyddsglas. Uppåt- och nedåtriktat ljus. Komplett med drivdon. Anslutes till plint 3x1,5 ². 3000K. återgivning: Ra80. Benämning Effekt Spridn. vinkel Spirit double I Mörkgrå 2x4 2x x110x Spirit double I Vit 2x4 2x x110x Spirit double II Mörkgrå 2x7,5 2x x135x Spirit double II Vit 2x7,5 2x x135x Arcus, IP54 Väggarmatur med stoe av gjuten aluminium och frostad kupa av polykarbonat. Komplett med drivdon. Anslutes till plint 3x1,5 ². 3000K. återgivning: Ra85. Effekt Mörkgrå x88x Vit x88x93 Orderfax:

18 Utomhusarmaturer Fenix, IP54 Pollare med stoe av gjuten aluminium och klar glaskupa. Komplett med drivdon. Anslutes till plint 3x1,5 ². 3000K. återgivning: Ra83. Effekt ØxH Mörkgrå x Vit x650 Lynx, IP54 Pollare med stoe av gjuten aluminium och klar kupa av polykarbonat. Komplett med drivdon. Anslutes till plint 3x1,5 ². 3000K. återgivning: Ra83. Benämning Effekt Lynx I Mörkgrå x250x Lynx I Vit x250x Lynx II Mörkgrå x650x Lynx II Vit x650x Ara Fasadarmatur, IP54 Fasadarmatur med stoe av formgjuten aluminium och frostad kupa av polykarbonat. Komplett med drivdon. Anslutes till plint 3x1,5 ². Inkl. 5 LED-modul. 3000K. återgivning: Ra82. Effekt Mörkgrå x55x Vit x55x Ara Pollare, IP54 Pollare med stoe av formgjuten aluminium och frostad kupa av polykarbonat. Komplett med drivdon. Anslutes till plint 3x1,5 ². Inkl. 5 LED-modul. 3000K. återgivning: Ra82. Effekt Mörkgrå x650x Vit x650x Ordertel:

19 Utomhusarmaturer sedna, ip54 Väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Vinklingsbar 180. Anslutes till plint 3x1,5 ². Spridningsvinkel K. återgivning: Ra84. Effekt Vit/Svart 4, x86x135 eris, ip54 Väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Spridninsvinkel 30 o. Anslutes till plint 3x1,5 ². 3000K. återgivning: Ra>80. Utförande Effekt Single Mörkgrå 1x x80x Double Mörkgrå 2x2,9 2x92 78x120x Brick Väggspotlight, IP65 Väggspotlight med stoe av formgjuten aluminium och kupa av klarglas. Komplett med drivdon. Anslutes till plint 3x1,5 ². Inkl. 8 LED-modul. Spridningsvinkel K. återgivning: Ra84. Effekt Mörkgrå x117x Vit x117x Alcor, IP54 Väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Ej dimbar. Anslutes till plint 3x1,5 ². Spridningsvinkel K. återgivning: Ra V. Effekt Mörkgrå x212x Vit x212x116 Pictor, IP54 Väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Ej dimbar. Anslutes till plint 3x1,5 ². Spridningsvinkel K. återgivning: Ra V. Effekt Mörkgrå 2x x125x Vit 2x x125x90 Orderfax:

20 Utomhusarmaturer Cube, IP54 Väggarmatur med stoe av gjuten aluminium. Inklusive 1st skiva för ändring av spridning av ljus. Komplett med drivdon. Ej dimbar. Anslutes till plint 3x1,5 ². Spridningsvinkel 90 o. 3000K. återgivning: Ra V. Effekt Mörkgrå 2x x110x Vit 2x x110x90 Pavo, IP54 Väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Ej dimbar. Anslutes till plint 3x1,5 ². Spridningsvinkel 98 o. 3000K. återgivning: Ra V. Effekt Mörkgrå x100x Vit x100x Apex, IP65 126x82 Infälld väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra77. Effekt Spridningsvinkel Mörkgrå x85x78 Rigel, IP65 Infälld väggarmatur med stoe av gjuten aluminium. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra83. Effekt Spridningsvinkel Mörkgrå x171x73 Haby, IP65 Infälld väggarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra Effekt Spridningsvinkel ØxDj o Aluminium x50 Cetus, IP Infälld väggarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra79. Effekt Spridningsvinkel ØxDj Rostfritt stål x x65 240x65 Capella, IP65 Infälld väggarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra88. Benämning Effekt Spridningsvinkel o LxHxDj Capella I Rostfritt stål x70x Capella II Rostfritt stål x75x Ordertel:

21 Markbelysning LED trädgårdsbelysning-led, 230V Ø Norrby, IP67 Kalix, IP67 Markarmatur med front i rostfritt stål. Vippbar 20o. Komplett med drivdon. Ej dimbar. Ljuskällan justeras med hjälp av fjärrkontroll, avstånd max. 2 m. Levereras med 40 cm kabel. 3000K. 230V. återgivning: Ra>70. Effekt Spridnings vinkel o Effekt Spridnings vinkel o ØxDj 181x x x x65 240x65 63 Markarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra80. ØxDj: 67x Rostfritt stål ØxDj Bovik, IP67 Markarmatur med front i rostfritt stål. Vippbar 10-40o. Komplett med drivdon. Ej dimbar. Levereras med 40 cm kabel. 3000K. 230V. återgivning: Ra> Mizar, IP67 Markarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. Effekt Spridnings vinkel o Benämning Effekt Spridnings- åter vinkel o givning Mizar I Rostfritt stål Mizar II Rostfritt stål LxHxDj Ra81 170x70x74 Ra84 250x75x Heda, IP67 Nybo, IP67 Vippbar 31o. Markarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra80. Markarmatur med front i rostfritt stål. Komplett med drivdon. Ej dimbar. Levereras med 20 cm kabel. 3000K. återgivning: Ra Rostfritt stål Effekt 5 Spridnings vinkel o 240 Orderfax: ØxDj 126x Rostfritt stål Effekt 9 Spridnings vinkel o ØxDj 125x

22 Markbelysning LED Kräver LED-driver aries, ip Riktbar LED-belysning i aluminium med 1 m anslutningskabel. Kan monteras direkt mot fast underlag eller med markspjut. 3000K. återgivning: Ra80. : Aluminium. Benämning Effekt Ström ma Spridn. vinkel Lamphus ØxH Aries I 1, x Aries II 3, x Aries III 7, x Markspjut i metall, dorado, ip65 LED-belysning med 1 m anslutningskabel. Med markspjut för markmontage. 3000K. återgivning: Ra80. ØxH: 69x Effekt Ström ma Aluminium 2, Kräver LED-driver lyra 2, ip65 LED-belysning med 1 m anslutningskabel. Kan monteras direkt mot fast underlag eller med markspjut. 3000K. återgivning: Ra80. ØxH: 90x300. Effekt Ström ma Aluminium 2, Lyra 1, ip65 LED-belysning med 1 m anslutningskabel. Kan monteras direkt mot fast underlag eller med markspjut. 3000K. återgivning: Ra80. ØxH: 45x653. Effekt Ström ma Aluminium 2, Markspjut i metall, Markspjut i metall, Kräver LED-driver sirius, IP65 LED-belysning med 1 m anslutningskabel. Infälld. 3000K. återgivning: Ra80. Ø 47. Inbyggnadsdjup 80. Benämning Effekt Ström ma Sirius I Satin stål 1, Sirius I I Satin stål 1, Stella, IP65 LED-belysning med 1 m anslutningskabel. Satin stål. Infälld. 3000K. återgivning: Ra80. Inbyggnadsdjup 80/86.6. Benämning Ø Effekt Ström ma 43/53 Spridn. vinkel Stella I 43 1, Stella I I 54 3, / LED-driver, ip65 1,0 m 230V anslutningkabel med stickpropp. 0,3 m utgånde kabel med uttag V Hz. Effekt ma Antal dioder (1,2) (1,2) (2,45) Skarvkabel För saankoppling av markbelysningar. Längd Antal uttag m m m Förgreningsbox För saankoppling av 3 st markbelysningar Ordertel:

23 Markbelysning LED Kräver LED-driver. GLIMRA, ip65 LED-belysning med 1 m anslutningskabel Infälld. Inbyggnadsdjup K. återgivning: Ra80. : Aluminium. Effekt Ström Lamphus ma ØxH , x Kräver LED-driver AURORA, ip65 LED-belysning med 1 m anslutningskabel. Infälld. Inbyggnadsdjup K. återgivning: Ra80. : Aluminium. Benämning Effekt Ström ma Lamphus ØxH Aurora I 2, x Aurora II 2, x Aurora III 2, x Aurora IV 2, x90 Tauri, ip65 LED-belysning med 1,5 m anslutningskabel. Kan monteras direkt mot fast underlag eller med markspjut. Spridningsvinkel K. återgivning: Ra80. : Mörkgrå. Benämning Effekt Ström V Höjd inkl./exkl. markspjut Tauri I 1x4, x / Tauri II 2x4, x / Skara, IP67 Mark- och golvspotlightset för infällning i altangolv, trädgårdsgångar, garageuppfarter etc. Armaturhus och dekorring i satinstål. Komplett set bestående av 6 spotlights, trafo 6, 6 ljuskällor 0,6 LED och 14 m centralkabel. Kabellängd stickpropp-trafo: 2 m. Kabellängd spotlight-centralkabel: 20 cm. 6x0,6 (6x6LED), 230V/50Hz. Utförande Glas ØxH Rund Klart 35x40 Uppsala, IP65 95 Mark- och golvspotlightset för infällning i altangolv, trädgårdsgångar, garageuppfarter etc. Armaturhus i hårdplast och dekorring i satinstål. Komplett set bestående av 3 spotlights, trafo 10, 3 ljuskällor 1,2 LED och 12 m centralkabel. Kabellängd stickpropp-trafo: 2 m. Kabellängd spotlight-centralkabel: 90 cm. 3x1,2 (3x12 LED), 230V. Utförande Glas ØxH Rund Klart 113x115 Orderfax:

24 Markbelysning LED trädgårdsbelysning-led, 12v ground, ip67 Markbelysning med front i rostfritt stål. Ej dimbar. Levereras med 0,2 m anslutningskabel och plugg. 3200K. Benämning Effekt Spänning V AC Spridn. vinkel återgivning ØxDj Ground I 3, Ra75 105x Ground II 0, Ra66 65x stone, ip67 Markarmatur med stoe av plast. Ej dimbar. Levereras med 0,2 m anslutningskabel och plugg. 3200K. återgivning: Ra65. Benämning Effekt Spänning V AC Spridn. vinkel LxBxDj Stone I 0, x80x Stone II 1, x100x Stone III x100x75 Kräver LED-driver ball, ip44 Trädgårdsbelysning med stoe av gjuten aluminium. Ej dimbar. Levereras med 0,5 m anslutningskabel och plugg. ØxH: 150x800. Benämning Effekt Spänning V AC Spridn. vinkel temp. K Effekt Spänning Spridn. temp. återgivning V AC vinkel K , Ra65 återgivning Deco 0, Ra Klar 0, Ra disk, ip44 Trädgårdsbelysning med stoe av gjuten aluminium/plast. Ej dimbar. Levereras med 0,5 m anslutningskabel och plugg. ØxH: 130x Ordertel:

25 trädgårdsbelysning-led, 12v Markbelysning LED spot II, ip44 Trädgårdsbelysning med stoe av gjuten aluminium. Ej dimbar. 3 st frontglas i olika färger medföljer (Blå, Gul & Röd). Levereras med 0,5 m anslutningskabel och plugg. 3200K spot III, ip44 Trädgårdsbelysning med stoe av gjuten aluminium. Ej dimbar. Levereras med 0,5 m anslutningskabel och plugg. 3200K. Effekt Spänning Spridn. temp. återgivning BxH V AC vinkel K , Ra77 90x630 Effekt Spänning Spridn. temp. återgivning ØxH V AC vinkel K , Ra75 95x300 Effekt Spänning Spridn. temp. återgivning ØxH V AC vinkel K , Ra75 60x270 spot I, ip44 Trädgårdsbelysning med stoe av gjuten aluminium. Ej dimbar. Levereras inklusive 0,5 m anslutningskabel och plugg. 3200K. Ljussensor, ip44 Till förlängningssladd, ip44 Till Längd m Antal uttag Skarvuttag, ip44 Till Antal uttag Driver, ip65 Till Kabel får vara max 25 m på sekundärsidan V AC Max Orderfax:

26 Trädgårdsbelysning Haninge, IP Mark- och golvspotlight för infällning i altangolv, trädgårdsgångar, garageuppfarter etc. Armaturhus i formgjuten aluminium och dekorring i satinstål. Finns i runt eller fyrkantigt utförande med frostat alt. klarglas. Anslutes till plint 3x1,5 ². För aluminiumreflektorlampa GU10 230V. Max 50. Utförande Glas ØxH BxH Rund Frostat 108x Rund Klart 108x Fyrkant Frostat 110x Fyrkant Klart 110x146 Ø Bollen, IP Trädgårdsbelysning i termoplast. Anslutning: Inkl. 2,8 m kabel H05RN-F 2x1 ² med stickpropp. Ljuskälla: Glödlampa eller lågenergilampa, E27. Max längd Max Sockel ØxH Svart 25 E27 200x Svart 25 E27 300x Ordertel:
