1 1 Vårdboende Bylegård 37, Täby Hemsö Fastighets AB Trafikbullerberäkning Rev HANDLÄGGARE: David Richardson KVALITETSKONTROLL: Johan Odemalm ADL KONSULT AB KATARINAVÄGEN STOCKHOLM TEL FAX ORG. NR

2 1. Innehåll 1. Trafikbullerberäkning Bylegård Uppdrag Sammanfattning Underlag Situation Trafikbuller riktlinjer Beräknade trafikbullernivåer Trafikuppgifter Trafikuppgifter LAeq 24h. Frifältsvärden vid fasad. Plan 1 och LAFmax. Frifältsvärden vid fasad. Plan 1 och Laeq24h Översikt Beräkningar LAeq24h Maxnivåer Lågfrekventbuller Bullerregn Trafikbullernivåer Uteplats Inomhusnivåer från trafik Slutsats

3 1. Trafikbullerberäkning Bylegård Uppdrag ADL Konsult har fått i uppdrag av Hemsö Fastighets AB att utföra en trafikbullerberäkning under planering av ett vårdboende. Aktuella byggnad är ritade i närheten till Jarlabankes väg. I rapporten presenteras beräknade trafikbullernivåer samt en bedömning av möjligheten att uppfylla riktlinjerna för trafikbuller. 1.2 Sammanfattning Enligt utförd utredning är bedömningen att det är möjligt att uppfylla riktlinjerna med avsteg från huvudregeln. 1.3 Underlag Hemsö Archus Volym skiss , Bylegård 37. Baskarta från Täbykommun samt trafikuppgifter.

4 4 1.4 Situation Se nedan för situationsplan. Vårdboende. Huvudsaklig trafikbullerkälla Jarlabankes väg

5 2. Trafikbuller riktlinjer 5 Enligt Boverket Allmänna råd 2008:1 Huvudregel vid planering av nya bostäder Vid planering av nya bostäder gäller som huvudregel att följande krav bör uppfyllas genom bebyggelsens placering och utformning samt med hjälp av skyddsåtgärder som bullervallar, trafikomläggningar, tyst asfalt etc. - Planen bör säkerställa att den slutliga bebyggelsen genom yttre och inre åtgärder kan utformas så att kraven i Boverkets Byggregler uppfylls. - Planen bör även säkerställa att bebyggelsen kan placeras och att yttre åtgärder kan utformas så att 55 dba ekvivalentnivå utomhus (vid fasad och uteplats) kan erhållas med hänsyn till trafikbuller. - Planen bör även säkerställa att bebyggelsen kan placeras och att yttre åtgärder kan utformas så att 70 dba maximalnivå vid uteplats i anslutning till bostad uppfylls. Förutsättningar för att kunna göra avsteg från huvudregeln I vissa fall kan det vara motiverat att göra avsteg från huvudregeln dessa allmänna råd. Avvägningar mellan kraven på ljudmiljön och andra intressen bör kunna övervägas: - i centrala delar av städer och större tätorter med bebyggelse av stadskaratär, till exempel ornad kvartersstruktur. Avsteg kan också motiveras vid komplettering: - Av befintlig tät bebyggelse längs kollektivtrafikstråk i större städer. - med ny tätare bebyggelse, till exempel ordnad kvartersstruktur, längs kollektivtrafikstråk i större städer.

6 6 Principer för intresseavvägning Följande principer bör gälla vid avsteg från huvudregeln då avvägningar ska göras mot andra allmänna intressen dba Nya bostäder bör kunna medges där den dygnsekvivalenta ljudnivån vid fasad uppgår till dba, under föruttsättning att det går att åstadkomma en tyst sida (högst 45 dba vid fasad) eller i varje fall en ljuddämpad sida (45-50 vid fasad). Minst hälften av bostadsrummen, liksom uteplats, bör vara vända mot tyst eller ljudämpad sida dba Nya bostäder bör endast i vissa fall medges där den dygnsekvivalenta ljudnivån vid fasad överstiger 60 dba, under förutsättning att det går att åstadkomma en tyst sida (högst 45 dba vid fasad) eller i vart fall en ljuddämpad sida (45-50 dba vid fasad). Minst hälften av bostadsrum men, liksom uteplats, bör vara vända mot tyst eller ljuddämpad sida. Det bör alltid vara en strävan att ljudnivåerna på den ljuddämpade sidan är lägre än 50 dba. Där det inte är teknisk möjligt att klara 50 dba ut med samtliga våningsplan på ljuddämpad sida bör det accepteras upp till 55 dba vid fasad, normalt för lägenheter i de övre våningsplanen. 50 dba bör dock alltid uppfyllas för flertalet lägenheter samt vid uteplatser och gårdsytor. > 65 dba Även då ljudnivån överstiger 65 dba kan det finnas synnerliga skäl att efter en avvägning gentemot andra allmänna intressen tillåta bostäder. I dessa speciellt bullerutsatta miljöer bör byggnaderna vara orienterade och utformade på ett sådant sätt att de vänder sig mot den tysta eller ljuddämpade sidan. Även vistelseytor, entréer och bostadsrum bör konsekvent orienteras mot den tysta eller ljuddämpade sidan. Det bör alltid vara en strävan att ljudnivåerna på den ljuddämpade sidan är lägre än 50 dba. Där det inte är teknisk möjligt att klara 50 dba utmed samtliga våningsplan på ljuddämpad sida bör det accepteras upp till 55 dba vid fasad, normalt för lägenheter i de övre våningsplanen. 50 dba bör dock alltid uppfyllas för flertalet lägenheter samt vid uteplatser och gårdsytor.

7 3. Beräknade trafikbullernivåer 7 Beräkningar av trafikbullret har utförts i Cadna/A enligt Nordisk Beräkningsmodell. Beräknade trafikbuller på fasad presenteras med färgmarkering. Samtliga värden är frifältsvärden. 3.1 Trafikuppgifter Vägar Gata/väg Bilar/dygn Tungtrafik Hastighet Övrigt Jarlabankes väg 4245 st 7 % 50 km/h Täbykommun 2015 Bylegårdsvägen 722 st 6 % 30 km/h Täbykommun Trafikuppgifter 2030 Prognos för trafikflöden 2030 från Täby kommun. Gata/väg Bilar/dygn Tungtrafik Hastighet Övrigt Jarlabankes väg 5350 st 7 % 50 km/h Täbykommun 2017 Bylegårdsvägen 1160 st 6 % 30 km/h Täbykommun 2017

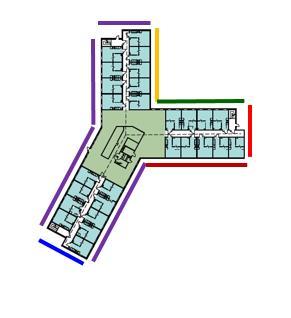

8 8 3.3 LAeq 24h. Frifältsvärden vid fasad. Plan 1 och LAFmax. Frifältsvärden vid fasad. Plan 1 och 2.

9 9 3.5 Laeq24h Översikt Laeq24h, beräkningshöjd 2m.

10 Beräkningar LAeq24h Stora delen av vårdboendet utsätts ej för dygnsmedelvärden över 55dBA på fasad. Endast två lägenheter har en fasad som uppvisar nivåer mellan 55-60dBA, dock har båda lägenheterna hälften av lägenheten mot en sida med nivåer under 55dBA. Lägenheterna är placerade i hörnet av huset mot Jarlabankes väg på plan 1 och 2. Maxnivåer Maxnivåerna på de mest utsatta positionerna på aktuella fasader uppgår till cirka 75dBA. Överlag ligger maxnivån på 65-75dBA. Lågfrekventbuller Jarlabankers väg trafikeras av busslinje 611 och 616 och annan tung trafik. Bussarna går även nattetid(efter 22.00) vilket medför att det skall visas extra hänsyn till lågfrekventbuller vid dimensionering av yttervägg och fönster för aktuell byggnad Bullerregn Ej aktuellt. Trafikbullernivåer 2030 Enligt underlag från kommunen är slutsatsen att trafikbullernivån kommer att ha ökat med 1-2dB till Bedömningen utifrån aktuellt underlag är att ljudnivå kommer att öka för det två mest utsatta hörnlägenheterna vilket medför att det rekommenderat att uppfylla ljudklass A enligt SS25267:2015 beträffande trafikbuller inomhus för dessa två lägenheter. Uteplats Gemensam uteplats skall placeras på den tysta sidan av aktuell byggnad. Enligt utförda beräkningar finns det goda möjligheter att placera uteplatser där riktlinjerna uppfylls. Inomhusnivåer från trafik Rekommenderat att uppfylla ljudklass B enligt SS25267:2015.

11 4. Slutsats 11 Enligt utförd beräkning är bedömningen att riktlinjerna uppfylls dock är det nödvändigt med avsteg från huvudregeln för två hörnlägenheter mot Jarlabankes väg. Bedömningen utifrån aktuellt underlag är att ljudnivå kommer att öka(2030), det kommer att medföra en risk att det två hörnlägenheterna ej uppvisar en ljuddämpad sida. Därför är det rekommenderat att uppfylla ljudklass A för trafikbuller inomhus enligt SS25267:2015 i det två hörnlägenheterna.
