1 1 Umeå universitet Tillämpad fysik och elektronik Byggteknik TENTAMEN I BYGGPRODUKTION II 6 Hp Kurskod: 5BY005 Tentamensdatum: 16 januari 2010 Skrivtid: Skrivsal: Sal 4 Ansvarig lärare: Lars Rönnkvist, tel Asaad Almssad, tel Tillåtna hjälpmedel: Övriga anvisningar: Räknedosa, ritmateriel. AB 04, ABK 96, AB-U07 Beräkningar måste redovisas! Flera uppgifter får redovisas på samma blad. Max 60 poäng. För godkänt krävs 30 poäng. OBS! Minst 10 poäng på respektive delmoment 1

2 2 Entreprenadrätt. 1. Beskriv kort vad en Generalentreprenad, en delad entreprenad och en totalentreprenad är. 2. a)vilket ansvar har en entreprenör/underentreprenör under entreprenadtiden, garantitiden och därefter enligt AB04, AB-U07 b)hur lång är garantitiden enligt AB 04 Ange rätt paragraf och korta meningar. 3. Vad menas med täckningsbidrag vid anbudssked och vid byggstart? förklara svaret med korta ord 4. Anbud för en nybyggnad av ett kontorshus skall indexregleras enligt E 84. Anbudsdatum är 15 maj 2007 (Basmånad). Arbetet utförs under 2007 enligt nedanstående tid- och indexplan. Med vilket belopp kommer anbudet att uppräknas? Beräkningar redovisas (6p) Aktivitet Lit Index-tidplan Juni juli augusti Jordarbeten Byggnadsarbeten Rörarbeten Luftbehandling El-arbeten Vilka upphandlingsförfaranden skall används enligt LOU för upphandling över tröskelvärdena? (3p) 6. I ett avtal mellan en generalentreprenör och hans underentreprenör gäller AB-U 07. Underentreprenören blir 3 veckor försenad med sitt arbete. Kontraktsumman är på kr. (6p) a) Har GE rätt till vite från UE? I så fall hur mycket? b) Efter färdigställandet av UE avsyning. Rapporten om avsyningen var utan anmärkning. Vid slutbesiktningen av GE konstateras att UEs leverans har stötskador, Vad händer? Motivera svaren. c) UE översänder slutfaktura rörande entreprenaden och får betalt Han ställer därefter krav på dröjsmålsranta för två månader. BE nekar med hänvisning att det inte står någonting om detta i ABU 07. Vem har rätt? 7. Vid garantibesiktningen av en fabriksbyggnad, som är uthyrd till en tillverkare av gräsklippare, antecknar besiktningsförrättaren som fel att del är "bom" i betonggolvet i maskinhallen. För att åtgärda felet måste delar av golvet bilas bort och ersättas med nytt. Hyresgästen har själv installerat bl a pressverktyg i maskinhallen. Dessa måste demonteras innan arbetet kan utföras. Vem har ansvaret för demonteringen av maskinerna och vem skall svara för kostnaderna för driftstoppet i fabriken enligt AB 04? (3p) 2

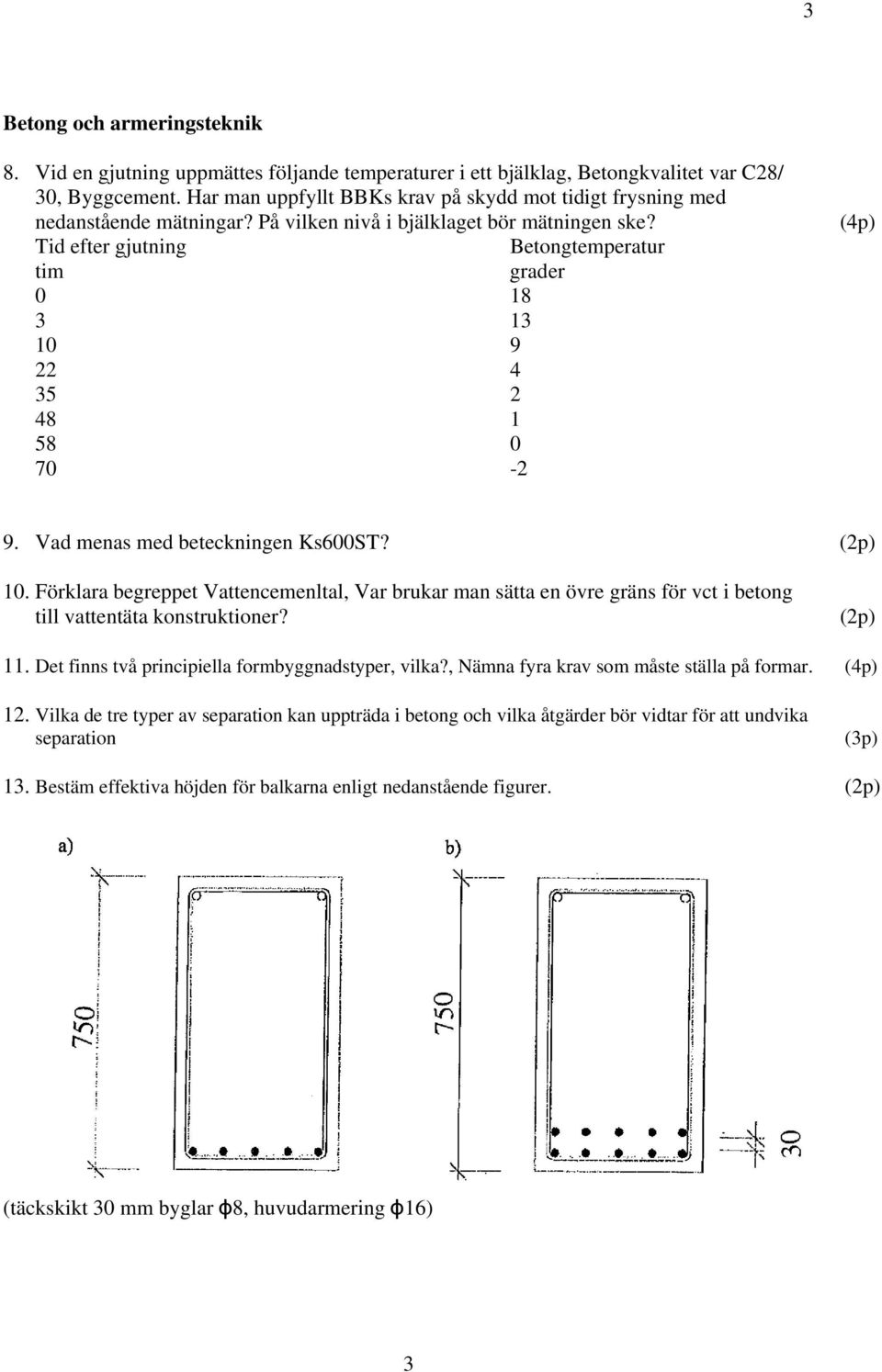

3 3 Betong och armeringsteknik 8. Vid en gjutning uppmättes följande temperaturer i ett bjälklag, Betongkvalitet var C28/ 30, Byggcement. Har man uppfyllt BBKs krav på skydd mot tidigt frysning med nedanstående mätningar? På vilken nivå i bjälklaget bör mätningen ske? Tid efter gjutning Betongtemperatur tim grader Vad menas med beteckningen Ks600ST? 10. Förklara begreppet Vattencemenltal, Var brukar man sätta en övre gräns för vct i betong till vattentäta konstruktioner? 11. Det finns två principiella formbyggnadstyper, vilka?, Nämna fyra krav som måste ställa på formar. 12. Vilka de tre typer av separation kan uppträda i betong och vilka åtgärder bör vidtar för att undvika separation (3p) 13. Bestäm effektiva höjden för balkarna enligt nedanstående figurer. (täckskikt 30 mm byglar ϕ8, huvudarmering ϕ16) 3

4 4 14. Dimensionera en väggform med höjden 3,50 m och tjockleken 30 cm, Betongtemperaturen 25 o C. Konsistensen på betongen är 100 mm sättmått. Formytematerial: 25 mm bräder KI2. Spikreglar 45 x 95 mm K12 Bindreglar Dubbla 45 x 95 mm K 12. Gjutningens stighastighet är 4 m/h. a) Beräkna formtrycket och rita upp diagram. Vad blir maximala formtrycket? b) På vilken höjd blir formtrycket maximalt? (1p) c) Välj lämpligt avstånd mellan spikreglar, bindreglar, formstag avstånd Stagkraft, och stagbricka? 15. Nämn tre åtgärder som bör vidtas efter gjutning 16. Nämn fyra olika typer av kraftupptagande armering? 17. Figuren nedan föreställer en del av ett betongbjälklag. a. Hur många stänger finns sammanlagt i bjälklagets underkant? b. Vilken diameter har stängerna i bjälklagets överkantsarmering? c. Vilken längd har stängerna i bjälklagets överkantsarmering? d. Vilket centrumavstånd har stängerna i bjälklagets underkantsarmering i bjälklagets korta riktning? 4

5 5 Umeå universitet Tillämpad fysik och elektronik Byggteknik TENTAMEN I BYGGPRODUKTION II 6 Hp Kurskod: 5BY005 Tentamensdatum: 06 mars 2010 Skrivtid: Skrivsal: Sal 1 Ansvarig lärare: Lars Rönnkvist, tel Asaad Almssad, tel Tillåtna hjälpmedel: Räknedosa, ritmateriel. AB 04, ABM 07, Övriga anvisningar: Beräkningar måste redovisas! Flera uppgifter får redovisas på samma blad. Max 60 poäng. För godkänt krävs 30 poäng. OBS! Minst 10 poäng på respektive delmoment 5

6 6 Entreprenadrätt. 1. Vilka för och nackdelar har totalentreprenad för byggherren 2. Vad menas med utförandeentreprenad? Ge 2 exempel? 3. Vad är Kvalitetsansvarigs roll? Förklara svaret med korta ord 4. Ett kontrakt är upprättat enligt AB 04. Vad händer i följande fall: a. På en ritning står det angivet att tapeter skall vara av prisklass 7, men i beskrivningen står det prisklass 9.Vad gäller? b. I rumsbeskrivningen står det angivet att tapeter skall var av prisklass 7, men målningsbeskrivningen står det prisklass 9. Vad gäller? 5. Byggherren går i konkurs. Vad händer för entreprenören enligt AB04? 6. Ett avtal var träffat mellan byggentreprenör och materialleverantör enligt ABM 07 med viteklausul. Avtalet gäller leverans av 20 st komplett innerdörrar (6p) Tidpunkt för Leverans Total kostnad av leverans: kr a. Leverans blir försenad 4 veckor Byggentreprenören kräver vite av leverantören. Har han rätt? I så fall hur mycket? b. Materialleverantören skickar sin slutfaktura I fakturan står beloppet enligt kontrakt plus mervärdeskatt. Byggentreprenören hävdar att mervärdeskatt ingick i överenskomna priset för leveransen. Vem har rätt hänvisa svaret enligt ABM 07? c. Byggentreprenören betalar slutfakturan den Materialleverantören skickar därefter krav på dröjsmålsränta för en månad med debitering enligt räntelagen. Har han rätt till det? 7. Du har som byggherre verkställt en entreprenad på kr. Vissa tilläggs-och avdragsarbeten har skett men ni har hela tiden kunnat enas om priset för dylika arbeten. Nu kommer en slutfaktura för tilläggsarbeten enligt nedan Tilläggsarbeten enligt skriftlig överenskommelse: kr Avgående arbeten enligt skriftlig överenskommelse: kr Byggherren tillgodo: kr 10% avdrag: kr Krediteras byggherrens: kr Är fakturan rätt i grundregel? Motivera svaret genom att hänvisa till AB En generalentreprenör har upphandlat en VVS-entreprenad för utförande av yttre och inre avloppsledningar. Arbetena utförs och slutbesiktning hålles. Under garantitiden konstateras stopp i den utförda avloppsledningen. Stoppet lokaliseras till en punkt strax utanför husliv och det visar sig att ledningen är skadad. Av allt att döma har ledningen knäckts av tung trafik inom arbetsområdet under byggnadstiden. Vem är ansvarig för skadan på avloppsledningen enligt AB 04? 9. Vad menas med ekonomisk avstämning? 6

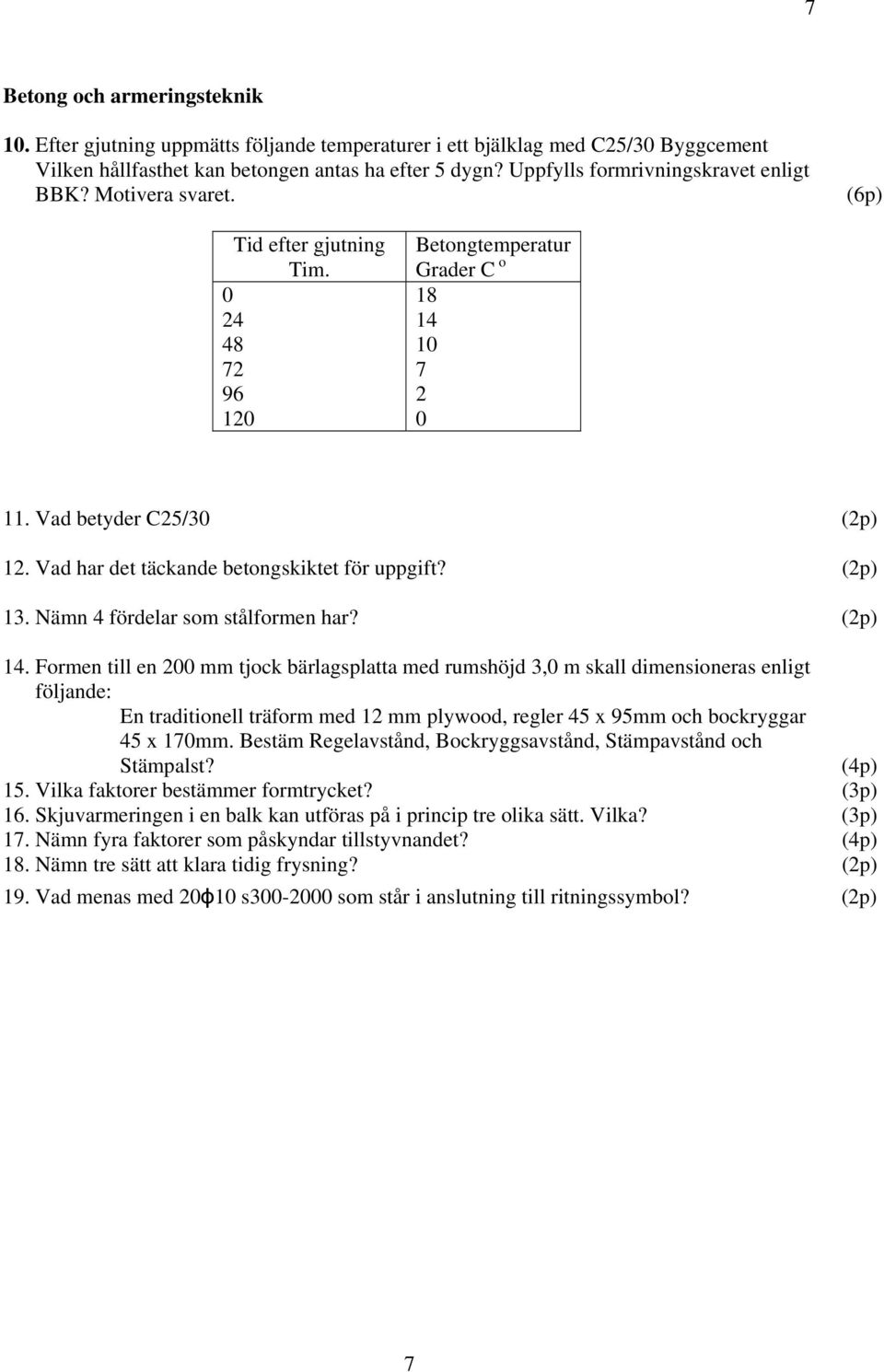

7 7 Betong och armeringsteknik 10. Efter gjutning uppmätts följande temperaturer i ett bjälklag med C25/30 Byggcement Vilken hållfasthet kan betongen antas ha efter 5 dygn? Uppfylls formrivningskravet enligt BBK? Motivera svaret. (6p) Tid efter gjutning Tim Betongtemperatur Grader C o Vad betyder C25/ Vad har det täckande betongskiktet för uppgift? 13. Nämn 4 fördelar som stålformen har? 14. Formen till en 200 mm tjock bärlagsplatta med rumshöjd 3,0 m skall dimensioneras enligt följande: En traditionell träform med 12 mm plywood, regler 45 x 95mm och bockryggar 45 x 170mm. Bestäm Regelavstånd, Bockryggsavstånd, Stämpavstånd och Stämpalst? 15. Vilka faktorer bestämmer formtrycket? (3p) 16. Skjuvarmeringen i en balk kan utföras på i princip tre olika sätt. Vilka? (3p) 17. Nämn fyra faktorer som påskyndar tillstyvnandet? 18. Nämn tre sätt att klara tidig frysning? 19. Vad menas med 20ϕ10 s som står i anslutning till ritningssymbol? 7

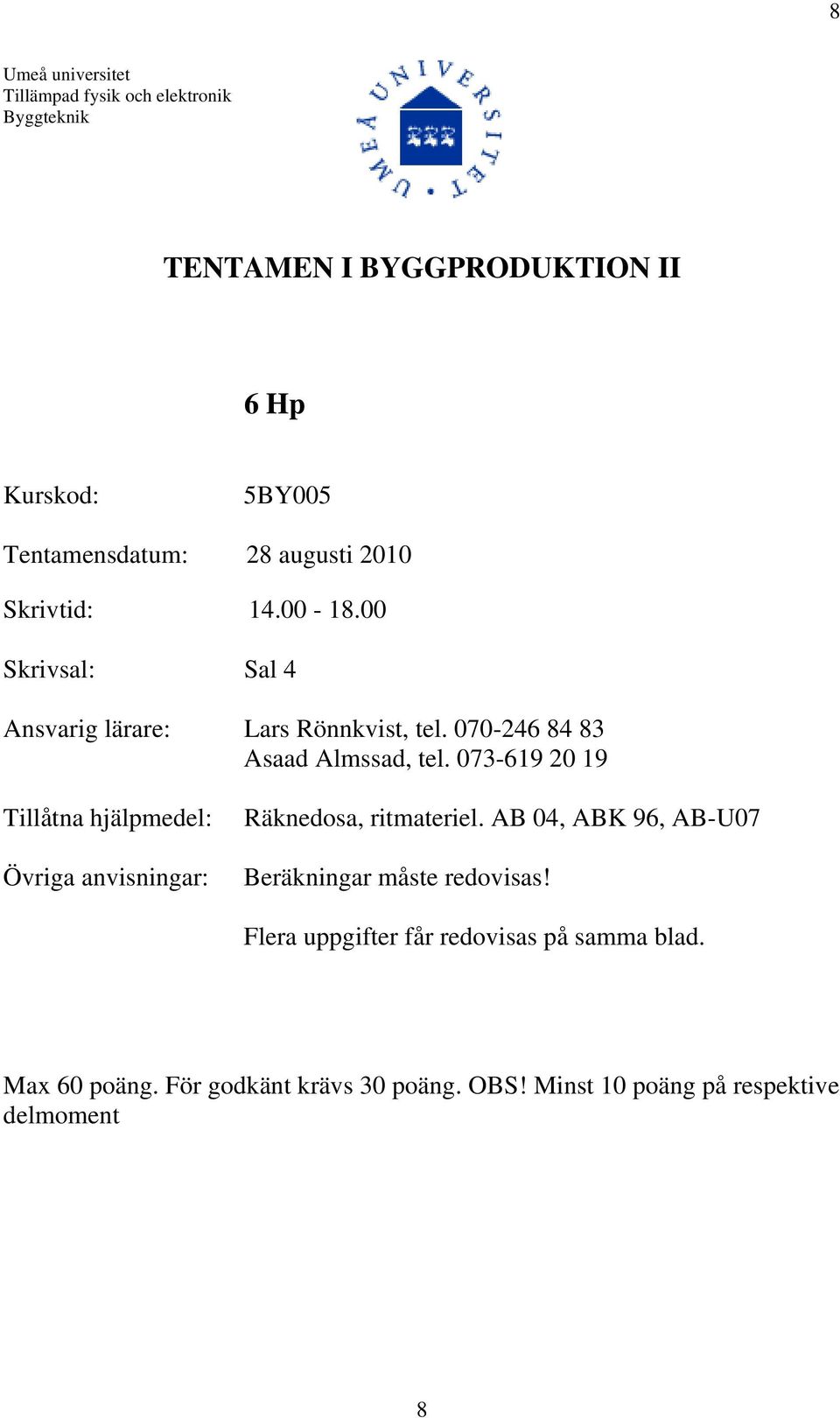

8 8 Umeå universitet Tillämpad fysik och elektronik Byggteknik TENTAMEN I BYGGPRODUKTION II 6 Hp Kurskod: 5BY005 Tentamensdatum: 28 augusti 2010 Skrivtid: Skrivsal: Sal 4 Ansvarig lärare: Lars Rönnkvist, tel Asaad Almssad, tel Tillåtna hjälpmedel: Övriga anvisningar: Räknedosa, ritmateriel. AB 04, ABK 96, AB-U07 Beräkningar måste redovisas! Flera uppgifter får redovisas på samma blad. Max 60 poäng. För godkänt krävs 30 poäng. OBS! Minst 10 poäng på respektive delmoment 8

9 9 Entreprenadsrätt. 1. Vilka delar ingår i begreppet upphandlingsform? (3p) 2. Vad menas med Generalentreprenad? 3. Vilka risker och ansvar har beställaren i en delad entreprenad? Vilka två varianter av ersättningsformen fastpris kan förekomma? 4. Vad är ett ramavtal? 5. Vilka principer styr den offentliga upphandlingen? Ge tre exempel 6. Vid genomförandet av ett bostadsprojekt på generalentreprenad konstaterades under byggtiden ett antal projekteringsfel i arkitektens handlingar, som orsakade merkostnader för beställaren på sammanlagt kronor. Beställaren begär att arkitekten skall betala hans merkostnader. Arkitekten i sin tur menar att det är orimligt att han skall betala merkostnaderna då hans arvode inte uppgår till mera än kronor. a. Är arkitekten tvungen att betala enligt ABK 96 och i så fall hur mycket? b. Vilka tre huvuddelar består en anbudskalkyl normalt av? 8. En entreprenör begär ersättning av beställaren för att hindrats i sitt arbete av en kraftledning som passerar över arbetsplatsen. Det framgår nämligen inte av förfrågningsunderlaget att kraftledningen finns. a. Har entreprenören rätt till extraersättning enligt? Motivera svaret med hänvisning till AB04. b. Definiera begreppet täckningsbidrag (5p) 9. Vad menas med ekonomisk avstämning? 10. Du är generalentreprenör och har handlat en rörentreprenör enligt AB-U07 (se bilaga). Rörentreprenören överskrider kontraktstiden med 1 vecka. Kontraktsumman är kronor a. Har du rätt till vite? b. Hur stort blir vitet? 11. Vilka regler gäller för förhandlad upphandling enligt LOU? 12. Förklara vad som menas med oren accept? 9

10 10 Betong och armeringsteknik 13. Figuren nedan föreställer en del av ett betongbjälklag. a. Hur många stänger finns sammanlagt i bjälklagets underkant? b. Vilken diameter har stängerna i bjälklagets överkantsarmering? c. Vilken totallängd har stängerna i bjälklagets överkantsarmering? d. Vilket centrumavstånd har stängerna i bjälklagets underkantsarmering i bjälklagets korta riktning? e. I vilken riktning ligger underkantsarmeringens övre lager? 14. Ett 200 mm tjockt betongbjälklaget gjuts med betong C 32/40, byggcement, T mot Träform. Betongtemperaturen bestäms med hjälp av en termometer som sticks in i ett ingjutet 70 mm lång elrör i bjälklaget. Följande temperatur uppmätts: Måndag kl o C - - kl o C - - kl o C (6p) Tisdag kl 7 +3 o C - - kl17 +2 o C Onsdag kl 7 +1 o C - - kl17 +0 o C Fredag kl 7-2 o C a. Har man uppfyllt kraven för tidigt frysning med ovanstående registrerade temperaturer? b. Om villkoret för frysning uppfylls, kan man då utesluta att betong frusit? c. På vilken nivå i bjälklaget bör mätningarna ske? 15. Nämn fyra krav på formar 10

11 Vid träform sammansatta av bräder med olika fukthalt kan den färdiga betongytan påverkas. Hur? 17. Vad har det täckande betongskikt för uppgift? 18. En 3 m hög pelarform gjuts med stighastigheten 6 m/h. Betongens temperatur är +14 o C och densiteten är 2400 kg/m 3. Sättmåttet är 50mm. Beräkna det dimensionerande formtrycket och ange hur djupet under ytan det uppnås? (3p) 19. Nämn minst tre åtgärder för att förbättra betongens stabilitet? (3p) 20. Vilka armeringssorter i BBK är kallbearbetade? 21. Vilka två uppgifter har byglarna i en balk? 22. Vad bör max transporttid för betong till arbetsplats vara? 23. Varför skall lufthaltkontroll göras på arbetsplats och inte på betongfabrik? Lycka till! 11
