Elnätsmateriel Ett omfattande program av kabelskåp och apparater. Robust design för hög säkerhet och lång livslängd.

Storlek: px
Starta visningen från sidan:

Download "Elnätsmateriel Ett omfattande program av kabelskåp och apparater. Robust design för hög säkerhet och lång livslängd."

Transkript

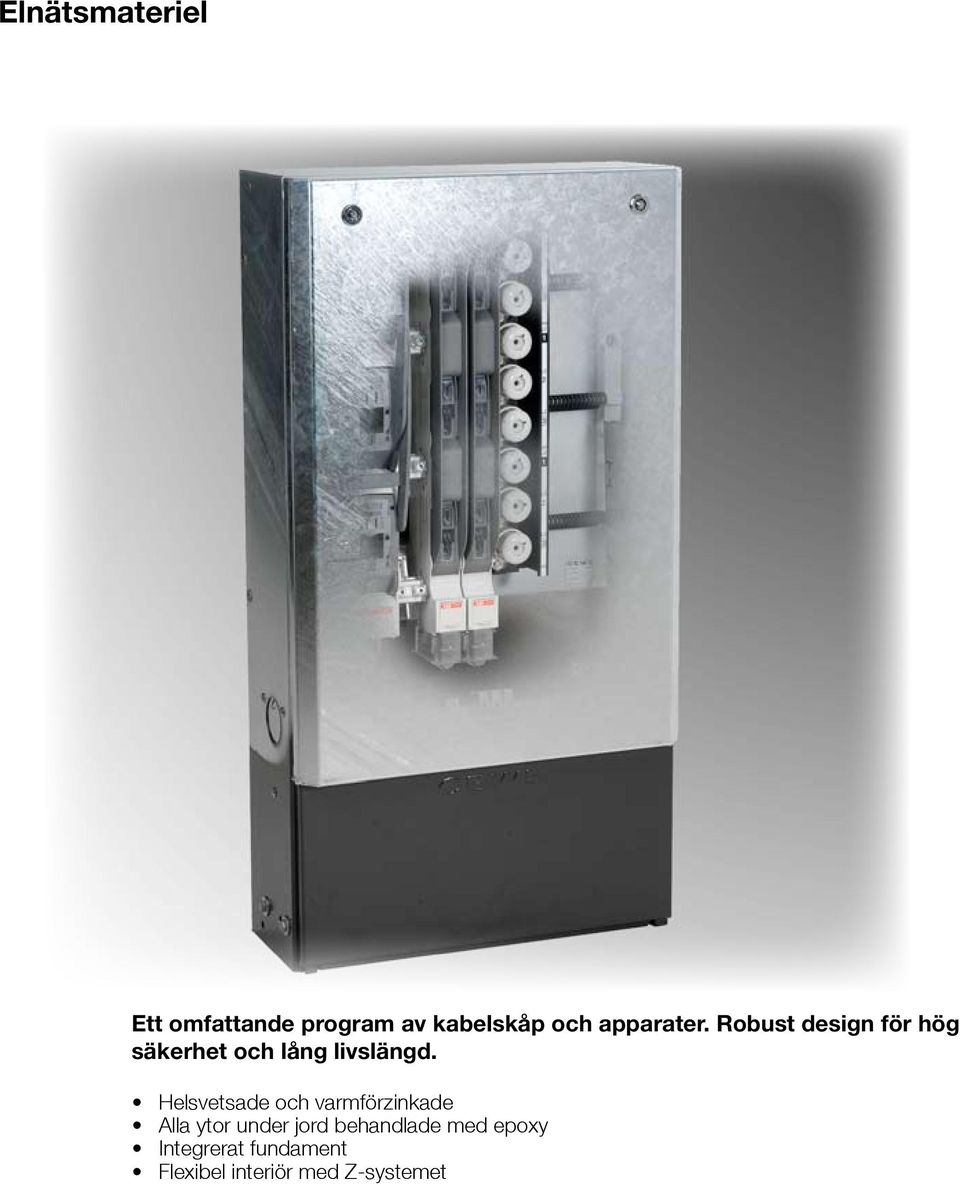

1 Elnätsmateriel Ett omfattande program av kabelskåp och apparater. Robust design för hög säkerhet och lång livslängd. Helsvetsade och varmförzinkade Alla ytor under jord behandlade med epoxy Integrerat fundament Flexibel interiör med Z-systemet

2 ABB

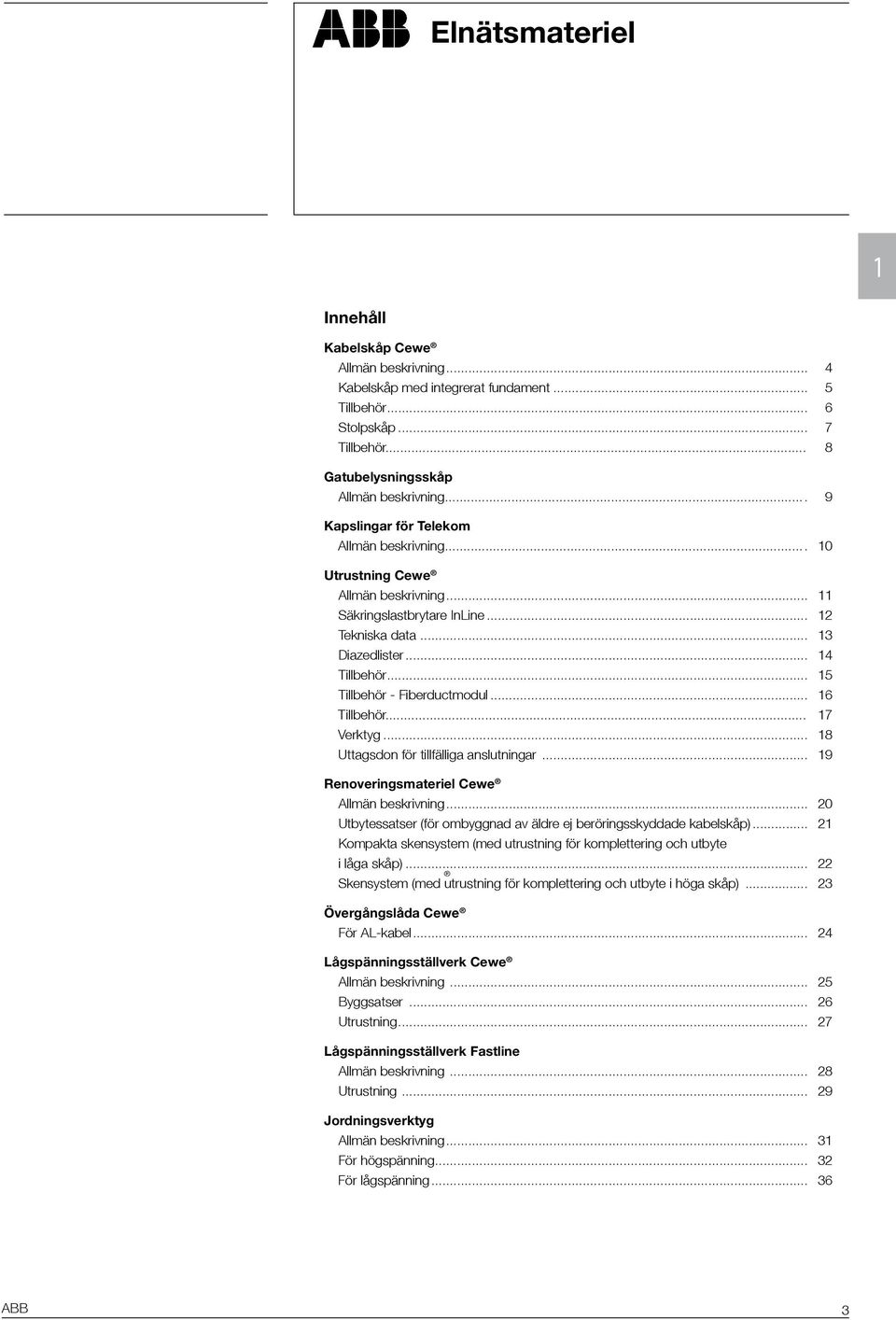

3 Elnätsmateriel 1 Innehåll Kabelskåp Cewe Allmän beskrivning... 4 Kabelskåp med integrerat fundament... 5 Tillbehör... 6 Stolpskåp... 7 Tillbehör... 8 Gatubelysningsskåp Allmän beskrivning... 9 Kapslingar för Telekom Allmän beskrivning Utrustning Cewe Allmän beskrivning Säkringslastbrytare InLine Tekniska data Diazedlister Tillbehör Tillbehör - Fiberductmodul Tillbehör Verktyg Uttagsdon för tillfälliga anslutningar Renoveringsmateriel Cewe Allmän beskrivning Utbytessatser (för ombyggnad av äldre ej beröringsskyddade kabelskåp) Kompakta skensystem (med utrustning för komplettering och utbyte i låga skåp) Skensystem (med utrustning för komplettering och utbyte i höga skåp) Övergångslåda Cewe För AL-kabel Lågspänningsställverk Cewe Allmän beskrivning Byggsatser Utrustning Lågspänningsställverk Fastline Allmän beskrivning Utrustning Jordningsverktyg Allmän beskrivning För högspänning För lågspänning ABB 3

4 Kabelskåp Cewe Allmän beskrivning Skåp med integrerat fundament Kabelskåpen levereras som en komplett enhet. Skåpets nedre del fungerar tillsammans med de justerbara benen som fundament. Skåpen är tillverkade av stålplåt och varmförzinkade enligt SS-EN ISO 1461 (1992). Underjordsdetaljerna är dessutom försedda med ett skyddsskikt av epoxi. Skåpen är 250 mm djupa och finns i fyra standardbredder för markmontage och dessutom två skåp för stolpmontage Dörrarna är avhakningsbara, utformade som luckor och lagrade i underkant. Låsen är högt placerade. Dörrarnas design och djup ger, förutom ett tilltalande utseende, ett enklare montage och bättre åtkomlighet vid betjäning. Dörrarna har borrmarkering för yttre skylthållare, vilken är anpassad för Hammarprodukters märksystem H25. Skåpgavlarna är försedda med nitmuttrar för fastsättning av snömarkeringsstång, kopplingsskåp etc. Skåpen är försedda med låsbara skjutluckor som kan utnyttjas då tillfällig el behövs. På insidan finns hållare för kabelskåpskort. Hänglisten, för förankring av kablar, har variabel infästning i fundamentsbenen. Vid svåra tjälförskjutningar i mark kan skåpen förses med extra hänglist för ytterligare förankring av kablar. För att avleda värme och förhindra kondens är skåpen välventilerade med labyrintöppningar efter dörrarnas sidor. Där stort jordtryck förekommer kan skåpen kompletteras med stödvinkel. Den ingår som standard i de två bredaste skåpen. Fundamentet kan kompletteras med bottenskiva, som monteras enkelt utan bultar. Skåpen kan levereras med Z-skensystem för TN-C ( fyr-ledarsystem) eller som tomskåp. Nollskenesatser för kom plettering till TN-S (fem-ledarsystem) finns. Tomskåpen kan tack vare sitt robusta utförande och stora djup, med fördel användas för kabel-tv, tele-ändamål, eller annan utrustning. ) ND 1280 djup 270 Z-skensystem Samlingsskenorna är tillverkade av koppar eller aluminium, för 630 respektive 400 A och förtennade. Fasskenorna och eventuell N-skena är beröringsskyddade. PEN/PE-skenan är med ett kopplingsstycke direktförbunden med skåpet. Anslutningsklämmor och apparater är försedda med anslutningsanordningar avpassade till Z-skenan. Detta ger en tillförlitlig och snabb anslutning av kablar och utrustning. Beredningsprogram Z-sysPlan För dimensionering av nya kabelskåp och renoverng av gamla kabelskåp.programmet kan ladds ner från Systemkrav: Pentium 75 (rekommendation Pentium 166), RAM 16 Mb (rekommendation 32 Mb), Microsoft Windows 95, 98, NT, 2000, XP med Service Pack 3. Normer och föreskrifter Skåp och skensystem är provade enligt SS-EN och de särskilda krav som gäller vid förhöjd betjäningssäkerhet är tillgodosedda. Utrustning är i tillämpliga delar provade enligt SS-EN ,-3. Kapslingsklass IP44 (ND 1280, SND 360 och SND 610,IP34D). ND610 Markmontage ND 610 Stolpmontage SND 360 BND610 KN4 PF55 KFJ Max 800 mm från marknivå SND360 4 ABB

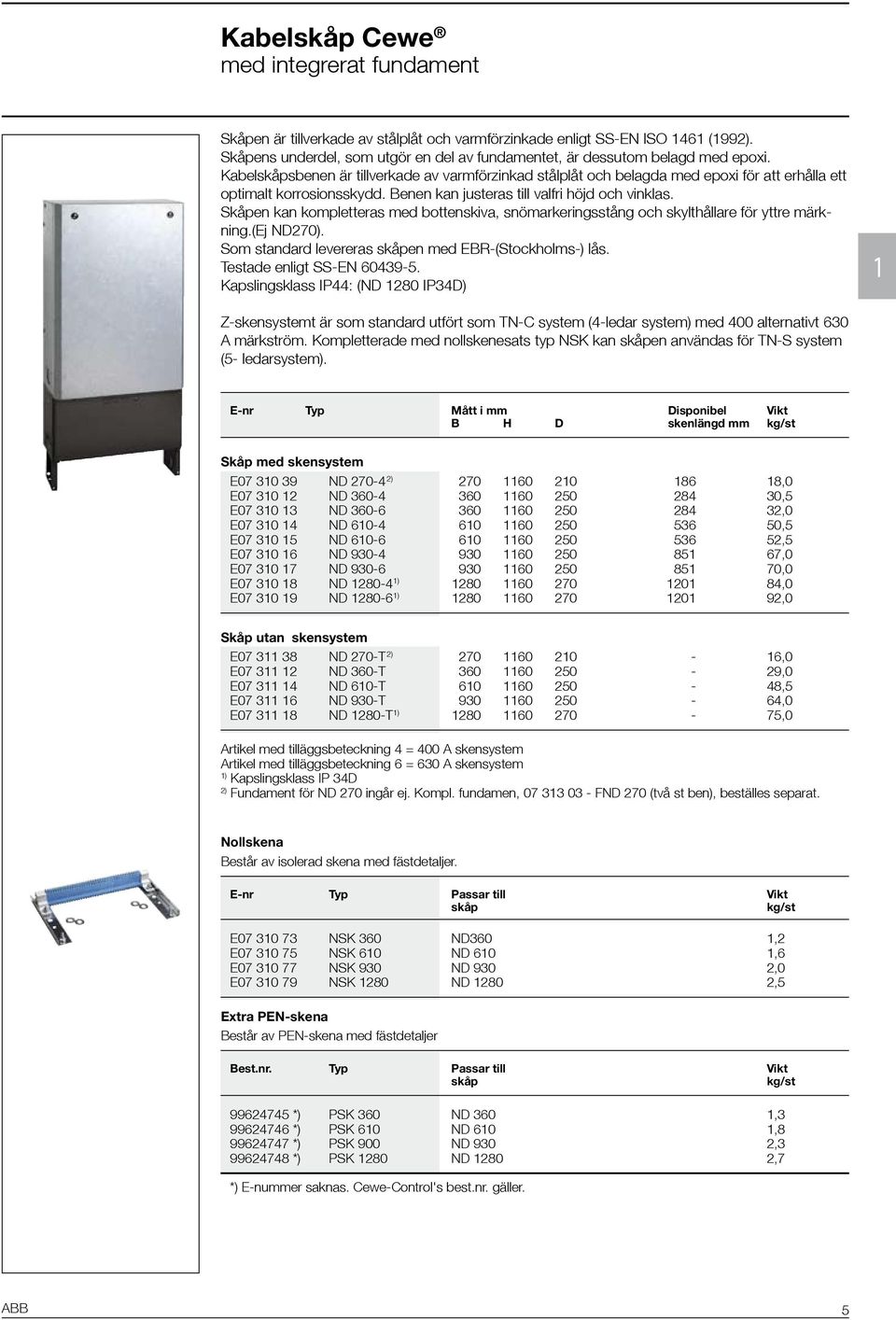

5 Kabelskåp Cewe med integrerat fundament Skåpen är tillverkade av stålplåt och varmförzinkade enligt SS-EN ISO 1461 (1992). Skåpens underdel, som utgör en del av fundamentet, är dessutom belagd med epoxi. Kabelskåpsbenen är tillverkade av varmförzinkad stålplåt och belagda med epoxi för att erhålla ett optimalt korrosionsskydd. Benen kan justeras till valfri höjd och vinklas. Skåpen kan kompletteras med bottenskiva, snömarkeringsstång och skylthållare för yttre märkning.(ej ND270). Som standard levereras skåpen med EBR-(Stockholms-) lås. Testade enligt SS-EN Kapslingsklass IP44: (ND 1280 IP34D) 1 Z-skensystemt är som standard utfört som TN-C system (4-ledar system) med 400 alternativt 630 A märkström. Kompletterade med nollskenesats typ NSK kan skåpen användas för TN-S system (5- ledarsystem). E-nr Typ Mått i mm Disponibel Vikt B H D skenlängd mm kg/st Skåp med skensystem E ND ) ,0 E ND ,5 E ND ,0 E ND ,5 E ND ,5 E ND ,0 E ND ,0 E ND ) ,0 E ND ) ,0 Skåp utan skensystem E ND 270-T 2) ,0 E ND 360-T ,0 E ND 610-T ,5 E ND 930-T ,0 E ND 1280-T 1) ,0 Artikel med tilläggsbeteckning 4 = 400 A skensystem Artikel med tilläggsbeteckning 6 = 630 A skensystem 1) Kapslingsklass IP 34D 2) Fundament för ND 270 ingår ej. Kompl. fundamen, FND 270 (två st ben), beställes separat. Nollskena Består av isolerad skena med fästdetaljer. E-nr Typ Passar till Vikt skåp kg/st E NSK 360 ND360 1,2 E NSK 610 ND 610 1,6 E NSK 930 ND 930 2,0 E NSK 1280 ND ,5 Extra PEN-skena Består av PEN-skena med fästdetaljer Best.nr. Typ Passar till Vikt skåp kg/st *) PSK 360 ND 360 1, *) PSK 610 ND 610 1, *) PSK 900 ND 930 2, *) PSK 1280 ND ,7 *) E-nummer saknas. Cewe-Control's best.nr. gäller. ABB 5

6 Kabelskåp Cewe med integrerat fundament Tillbehör Bygel Bygeln används då matningen till kabelskåpet är utförd som fyrledarsystem medan utgående serviser är femledarsystem (TN-C-S). Bygelns termisk förtext märkström är 630A. Den är flexibel för att kunna användas vid olika avstånd mellan noll och jordskena. Max avstånd 200mm. E-nr Typ Termisk Mått i mm Vikt märkström A B L max kg/st BND 610 E LBU ,47 SK E-nr Typ Beskrivning Mått i mm Vikt B H kg/st E BND 360 Bottenskiva ND 360 0,8 E BND 610 Bottenskiva ND 610 1,4 E BND 930 Bottenskiva ND 930 2,1 E BND 1280 Bottenskiva ND1280 3,0 E SK Yttre skylthållare 0,1 E SMP Snömarkeringsstång 1,3 SMP Montageskiva Melamin 10 mm. E MSK 270 Montageskiva ND ,1 E MSK 360 Montageskiva ND ,4 E MSK 610 Montageskiva ND ,2 E MSK 930 Montageskiva ND ,9 E MSK 1280 Montageskiva ND ,6 Insatsplåt Best.nr. D24648 *) IP 360 Insatsplåt för ND ,8 D24646 *) IP 610 Insatsplåt för ND ,9 D24649 *) IP 930 Insatsplåt för ND ,4 D24650 *) IP1280 Insatsplåt för ND ,0 Väggfäste MSK 610 E-nr Typ Beskrivning Vikt kg/st E VF Väggfäste för kabelskåp 0,2 *) E-nr. saknas. Cewe-Control s best.nr. gäller. P VF 6 ABB

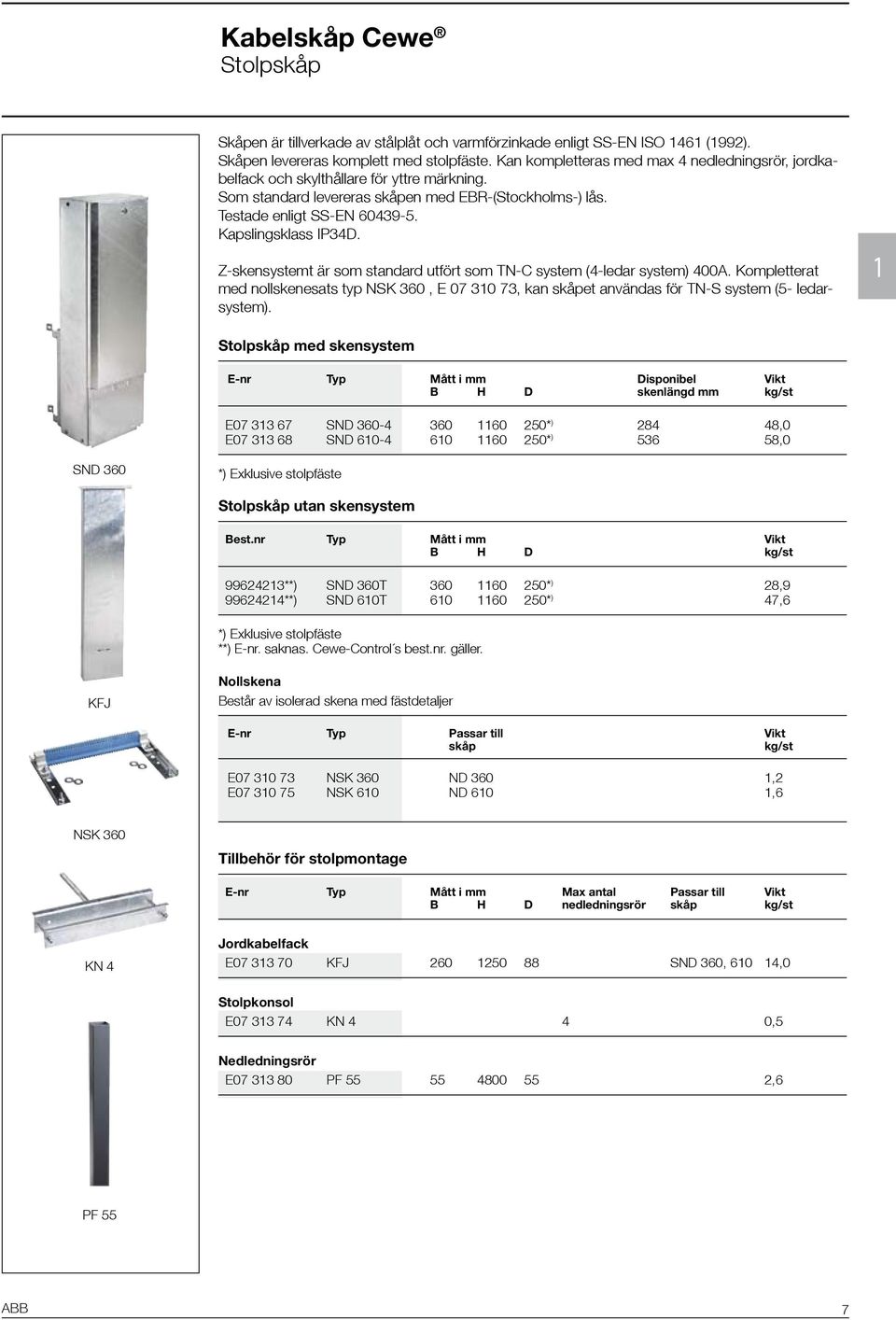

7 Kabelskåp Cewe Stolpskåp Skåpen är tillverkade av stålplåt och varmförzinkade enligt SS-EN ISO 1461 (1992). Skåpen levereras komplett med stolpfäste. Kan kompletteras med max 4 nedledningsrör, jordkabelfack och skylthållare för yttre märkning. Som standard levereras skåpen med EBR-(Stockholms-) lås. Testade enligt SS-EN Kapslingsklass IP34D. Z-skensystemt är som standard utfört som TN-C system (4-ledar system) 400A. Kompletterat med nollskenesats typ NSK 360, E , kan skåpet användas för TN-S system (5- ledarsystem). 1 Stolpskåp med skensystem E-nr Typ Mått i mm Disponibel Vikt B H D skenlängd mm kg/st E SND * ) ,0 E SND * ) ,0 SND 360 *) Exklusive stolpfäste Stolpskåp utan skensystem Best.nr Typ Mått i mm Vikt B H D kg/st **) SND 360T * ) 28, **) SND 610T * ) 47,6 *) Exklusive stolpfäste **) E-nr. saknas. Cewe-Control s best.nr. gäller. KFJ Nollskena Består av isolerad skena med fästdetaljer E-nr Typ Passar till Vikt skåp kg/st E NSK 360 ND 360 1,2 E NSK 610 ND 610 1,6 NSK 360 Tillbehör för stolpmontage E-nr Typ Mått i mm Max antal Passar till Vikt B H D nedledningsrör skåp kg/st KN 4 Jordkabelfack E KFJ SND 360, ,0 Stolpkonsol E KN 4 4 0,5 Nedledningsrör E PF ,6 PF 55 ABB 7

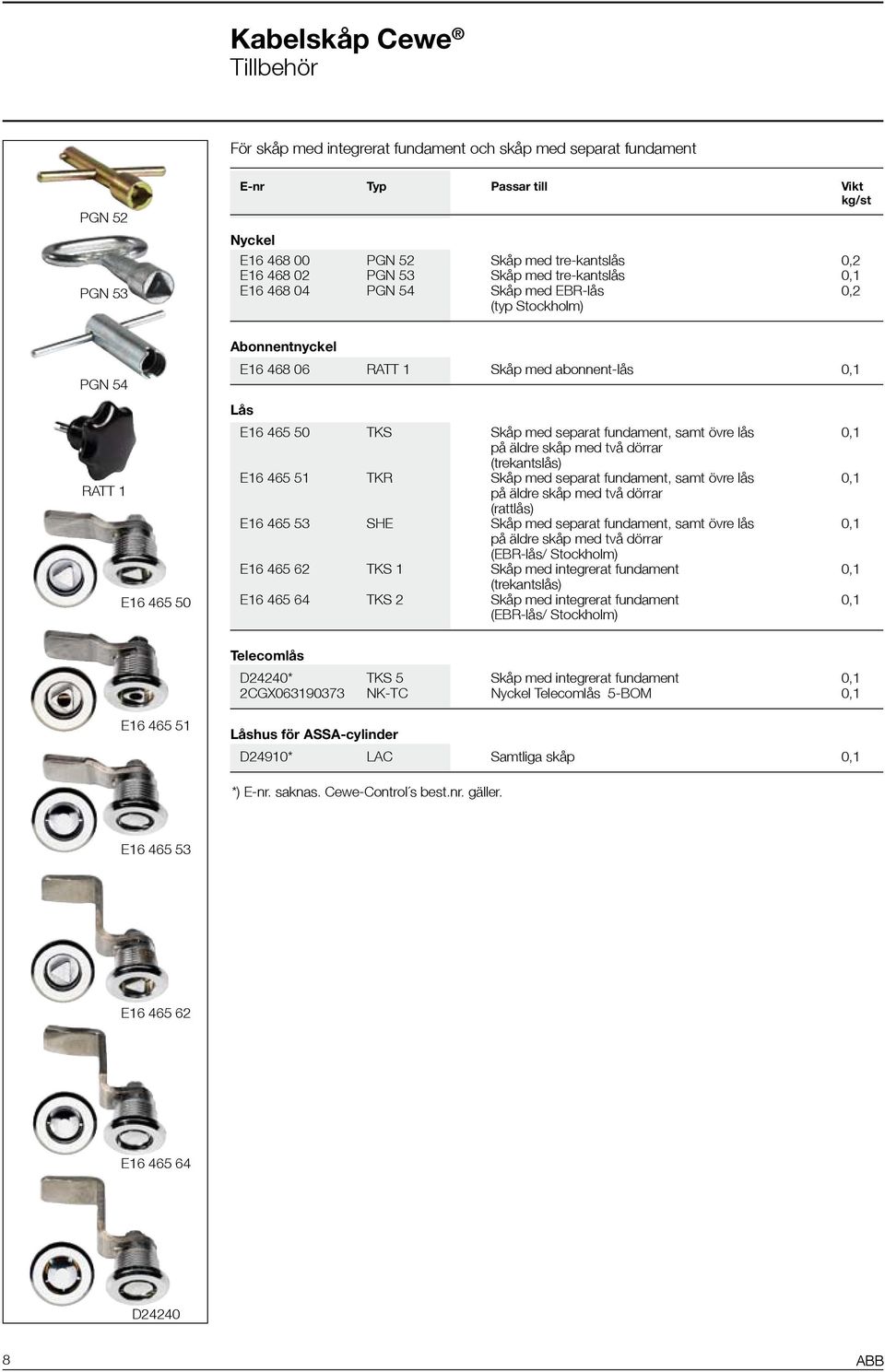

8 Kabelskåp Cewe Tillbehör För skåp med integrerat fundament och skåp med separat fundament PGN 52 PGN 53 E-nr Typ Passar till Vikt kg/st Nyckel E PGN 52 Skåp med tre-kantslås 0,2 E PGN 53 Skåp med tre-kantslås 0,1 E PGN 54 Skåp med EBR-lås 0,2 (typ Stockholm) PGN 54 RATT 1 E Abonnentnyckel E RATT 1 Skåp med abonnent-lås 0,1 Lås E TKS Skåp med separat fundament, samt övre lås 0,1 på äldre skåp med två dörrar (trekantslås) E TKR Skåp med separat fundament, samt övre lås 0,1 på äldre skåp med två dörrar (rattlås) E SHE Skåp med separat fundament, samt övre lås 0,1 på äldre skåp med två dörrar (EBR-lås/ Stockholm) E TKS 1 Skåp med integrerat fundament 0,1 (trekantslås) E TKS 2 Skåp med integrerat fundament 0,1 (EBR-lås/ Stockholm) Telecomlås D24240* TKS 5 Skåp med integrerat fundament 0,1 2CGX NK-TC Nyckel Telecomlås 5-BOM 0,1 E Låshus för ASSA-cylinder D24910* LAC Samtliga skåp 0,1 *) E-nr. saknas. Cewe-Control s best.nr. gäller. E E E D ABB

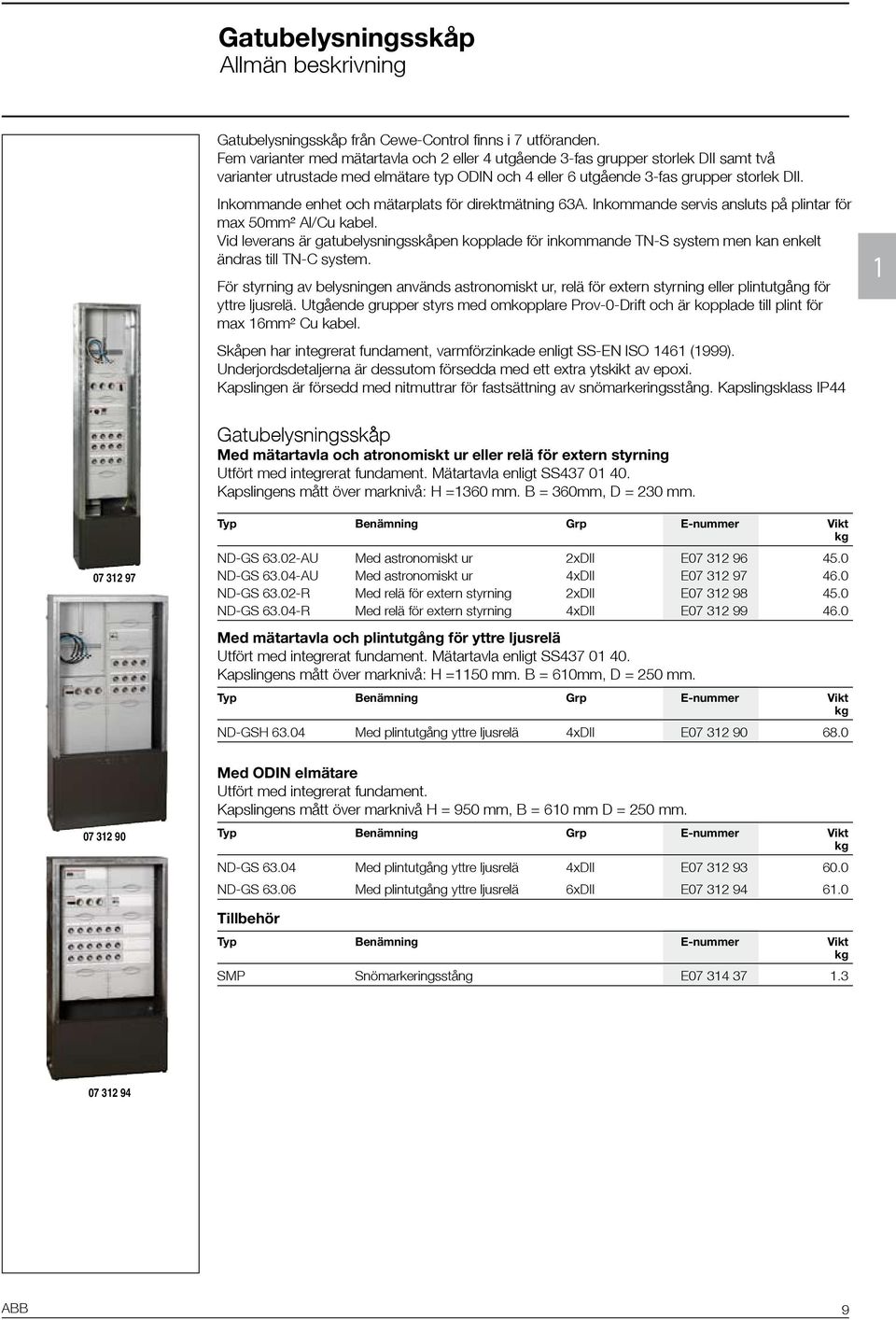

9 Gatubelysningsskåp Allmän beskrivning Gatubelysningsskåp från Cewe-Control finns i 7 utföranden. Fem varianter med mätartavla och 2 eller 4 utgående 3-fas grupper storlek DII samt två varianter utrustade med elmätare typ ODIN och 4 eller 6 utgående 3-fas grupper storlek DII. Inkommande enhet och mätarplats för direktmätning 63A. Inkommande servis ansluts på plintar för max 50mm² Al/Cu kabel. Vid leverans är gatubelysningsskåpen kopplade för inkommande TN-S system men kan enkelt ändras till TN-C system. För styrning av belysningen används astronomiskt ur, relä för extern styrning eller plintutgång för yttre ljusrelä. Utgående grupper styrs med omkopplare Prov-0-Drift och är kopplade till plint för max 16mm² Cu kabel. Skåpen har integrerat fundament, varmförzinkade enligt SS-EN ISO 1461 (1999). Underjordsdetaljerna är dessutom försedda med ett extra ytskikt av epoxi. Kapslingen är försedd med nitmuttrar för fastsättning av snömarkeringsstång. Kapslingsklass IP44 1 Gatubelysningsskåp Med mätartavla och atronomiskt ur eller relä för extern styrning Utfört med integrerat fundament. Mätartavla enligt SS Kapslingens mått över marknivå: H =1360 mm. B = 360mm, D = 230 mm Typ Benämning Grp E-nummer Vikt kg ND-GS AU Med astronomiskt ur 2xDII E ND-GS AU Med astronomiskt ur 4xDII E ND-GS R Med relä för extern styrning 2xDII E ND-GS R Med relä för extern styrning 4xDII E Med mätartavla och plintutgång för yttre ljusrelä Utfört med integrerat fundament. Mätartavla enligt SS Kapslingens mått över marknivå: H =1150 mm. B = 610mm, D = 250 mm. Typ Benämning Grp E-nummer Vikt kg ND-GSH Med plintutgång yttre ljusrelä 4xDII E Med ODIN elmätare Utfört med integrerat fundament. Kapslingens mått över marknivå H = 950 mm, B = 610 mm D = 250 mm. Typ Benämning Grp E-nummer Vikt kg ND-GS Med plintutgång yttre ljusrelä 4xDII E ND-GS Med plintutgång yttre ljusrelä 6xDII E Tillbehör Typ Benämning E-nummer Vikt kg SMP Snömarkeringsstång E ABB 9

10 Kasplingar för Telekom Allmän beskrivning Kapslingarna levereras som en komplett enhet med integrerat markfundament och kan enkelt monteras ihop med varandra till större enheter. Kapslingarna har 2st FL21 öppningar på varje gavel som används för genomgång av kablar. De robusta kapslingarna är tillverkade av stålplåt och varmförzinkade enligt SS-EN ISO 1461 (1999). Underjordsdetaljer är dessutom försedda med ett extra ytskikt av epoxy. Kapslingsklass IP44. Dörrarna är avhakningsbara, utformade som luckor och lagrade i nederkant. Kapslingarna är försedda med nitmuttrar för fastsättning av snömarkeringsstång. För att avleda värme och förhindra kondens är kapslingarna välventilerade med labyrintöppningar utmed dörrarnas sidor. För ytterligare ventilation kan ventilationsflänsar användas. I kapslingarna kan insatsplåtar med perforerade hål 4mm c/c monteras för fastsättning av extern utrustning. Byggdjup 360, 610 och 930 = 230mm = 250mm. E.nr Typ Benämning Mått i mm Vikt B H D kg/st E ND360TK Kapsling ,0 E ND610TK Kapsling ,0 E ND930TK Kapsling ,0 E ND1280TK Kapsling ,0 E IP360TK Insatsplåt ,0 E IP610TK Insatsplåt ,4 E IP930TK Insatsplåt ,2 E IP1280TK Insatsplåt ,2 E TFFL21TK Täckfläns (2st med skruvförband) 0,1 E VFFL21TK Ventilationsfläns (2st med skruvförband) 0,1 E MSFL21TK Montagesats (skruvförband mellan 2st kapslingar) 0,1 E SMP Snömarkeringsstång 1,3 10 ABB

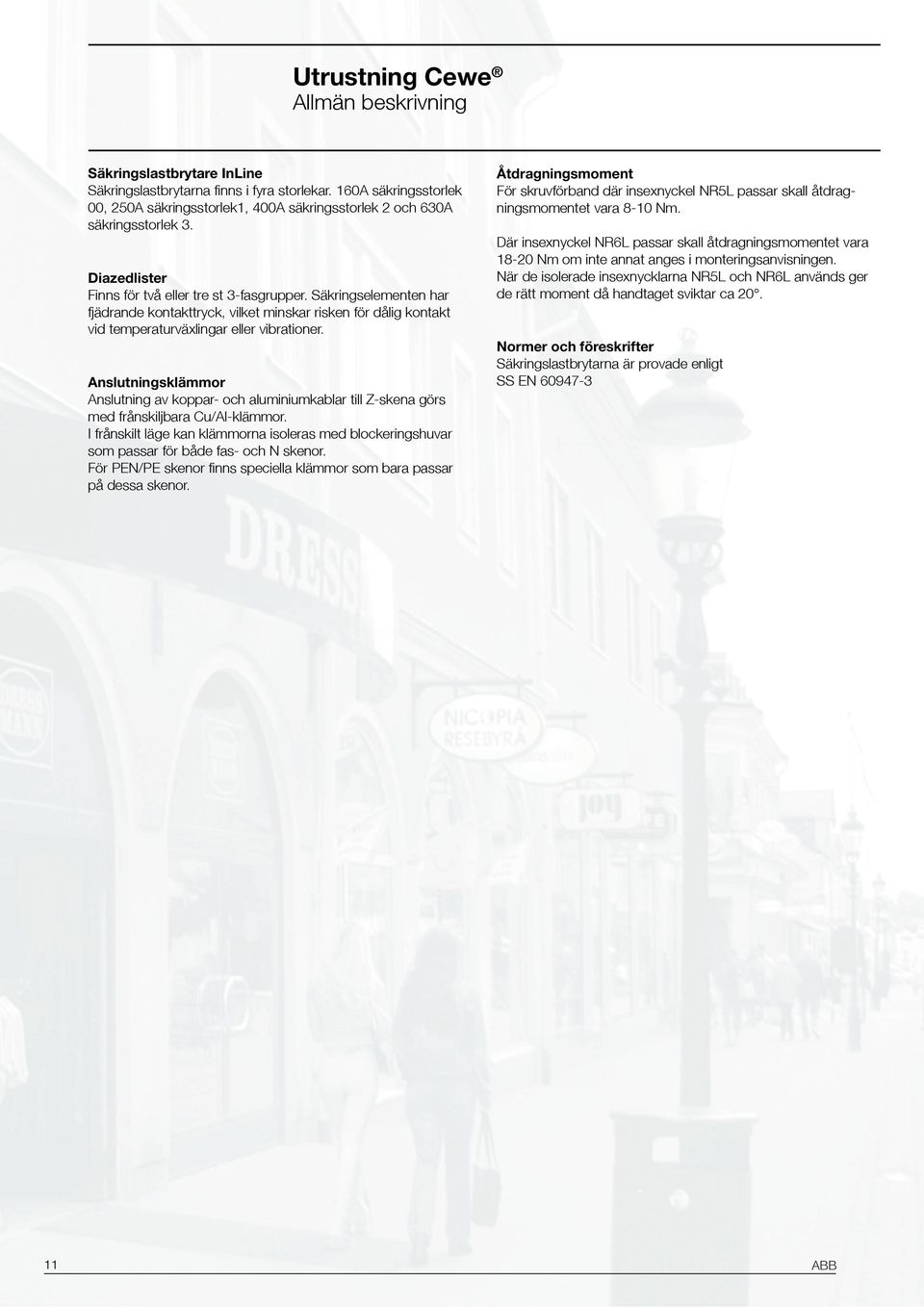

11 Utrustning Cewe Allmän beskrivning Säkringslastbrytare InLine Säkringslastbrytarna finns i fyra storlekar. 160A säkringsstorlek 00, 250A säkringsstorlek1, 400A säkringsstorlek 2 och 630A säkringsstorlek 3. Diazedlister Finns för två eller tre st 3-fasgrupper. Säkringselementen har fjädrande kontakttryck, vilket minskar risken för dålig kontakt vid temperaturväxlingar eller vibrationer. Anslutningsklämmor Anslutning av koppar- och aluminiumkablar till Z-skena görs med frånskiljbara Cu/Al-klämmor. I frånskilt läge kan klämmorna isoleras med blockeringshuvar som passar för både fas- och N skenor. För PEN/PE skenor finns speciella klämmor som bara passar på dessa skenor. Åtdragningsmoment För skruvförband där insexnyckel NR5L passar skall åtdragningsmomentet vara 8-10 Nm. Där insexnyckel NR6L passar skall åtdragningsmomentet vara Nm om inte annat anges i monteringsanvisningen. När de isolerade insexnycklarna NR5L och NR6L används ger de rätt moment då handtaget sviktar ca 20. Normer och föreskrifter Säkringslastbrytarna är provade enligt SS EN ABB ABB 11

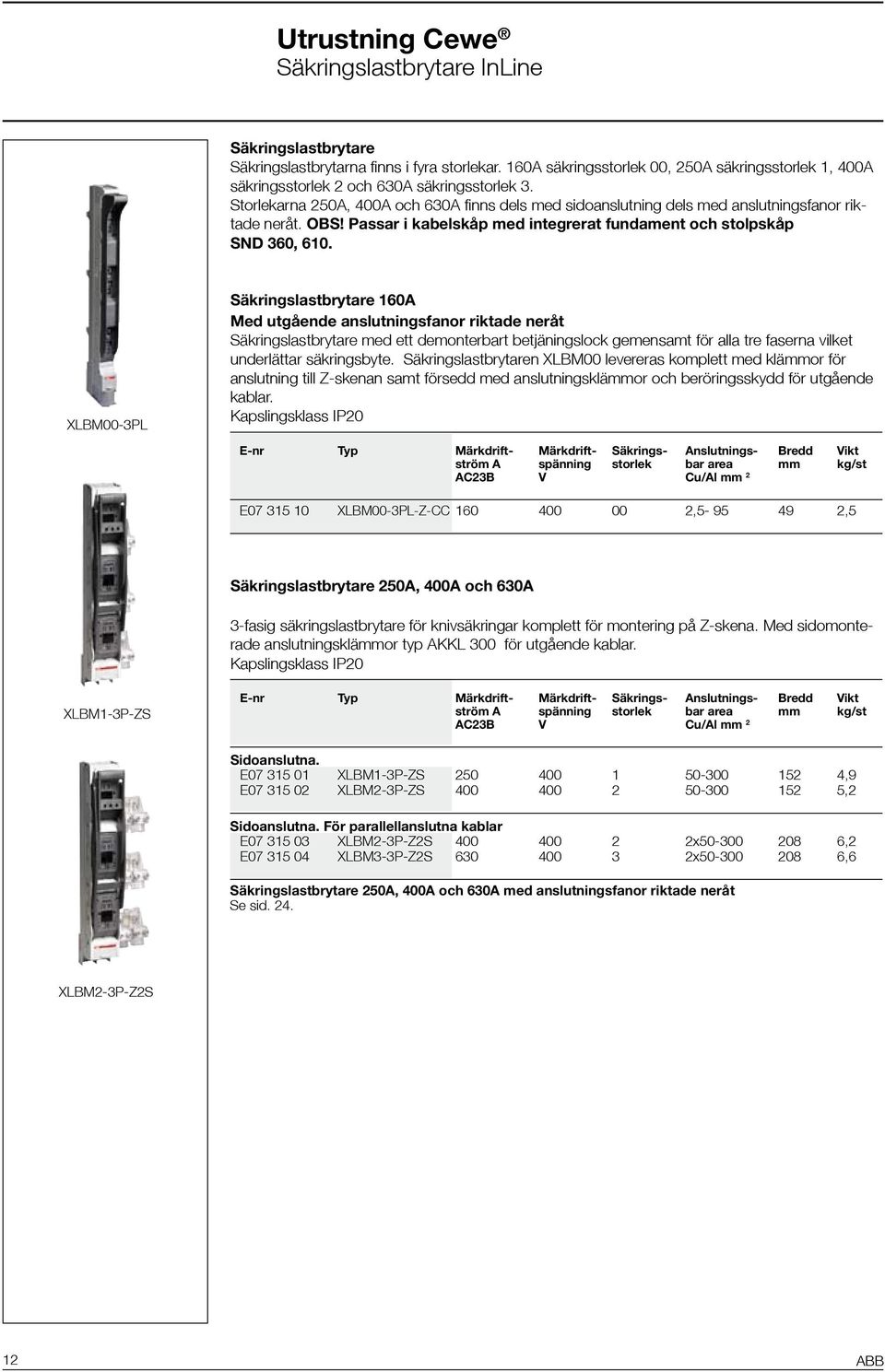

12 Utrustning Cewe Säkringslastbrytare InLine Säkringslastbrytare Säkringslastbrytarna finns i fyra storlekar. 160A säkringsstorlek 00, 250A säkringsstorlek 1, 400A säkringsstorlek 2 och 630A säkringsstorlek 3. Storlekarna 250A, 400A och 630A finns dels med sidoanslutning dels med anslutningsfanor riktade neråt. OBS! Passar i kabelskåp med integrerat fundament och stolpskåp SND 360, 610. XLBM00-3PL Säkringslastbrytare 160A Med utgående anslutningsfanor riktade neråt Säkringslastbrytare med ett demonterbart betjäningslock gemensamt för alla tre faserna vilket underlättar säkringsbyte. Säkringslastbrytaren XLBM00 levereras komplett med klämmor för anslutning till Z-skenan samt försedd med anslutningsklämmor och beröringsskydd för utgående kablar. Kapslingsklass IP20 E-nr Typ Märkdrift- Märkdrift- Säkrings- Anslutnings- Bredd Vikt ström A spänning storlek bar area mm kg/st AC23B V Cu/Al mm 2 E XLBM00-3PL-Z-CC , ,5 Säkringslastbrytare 250A, 400A och 630A 3-fasig säkringslastbrytare för knivsäkringar komplett för montering på Z-skena. Med sidomonterade anslutningsklämmor typ AKKL 300 för utgående kablar. Kapslingsklass IP20 XLBM1-3P-ZS E-nr Typ Märkdrift- Märkdrift- Säkrings- Anslutnings- Bredd Vikt ström A spänning storlek bar area mm kg/st AC23B V Cu/Al mm 2 Sidoanslutna. E XLBM1-3P-ZS ,9 E XLBM2-3P-ZS ,2 Sidoanslutna. För parallellanslutna kablar E XLBM2-3P-Z2S x ,2 E XLBM3-3P-Z2S x ,6 Säkringslastbrytare 250A, 400A och 630A med anslutningsfanor riktade neråt Se sid. 24. XLBM2-3P-Z2S 12 ABB

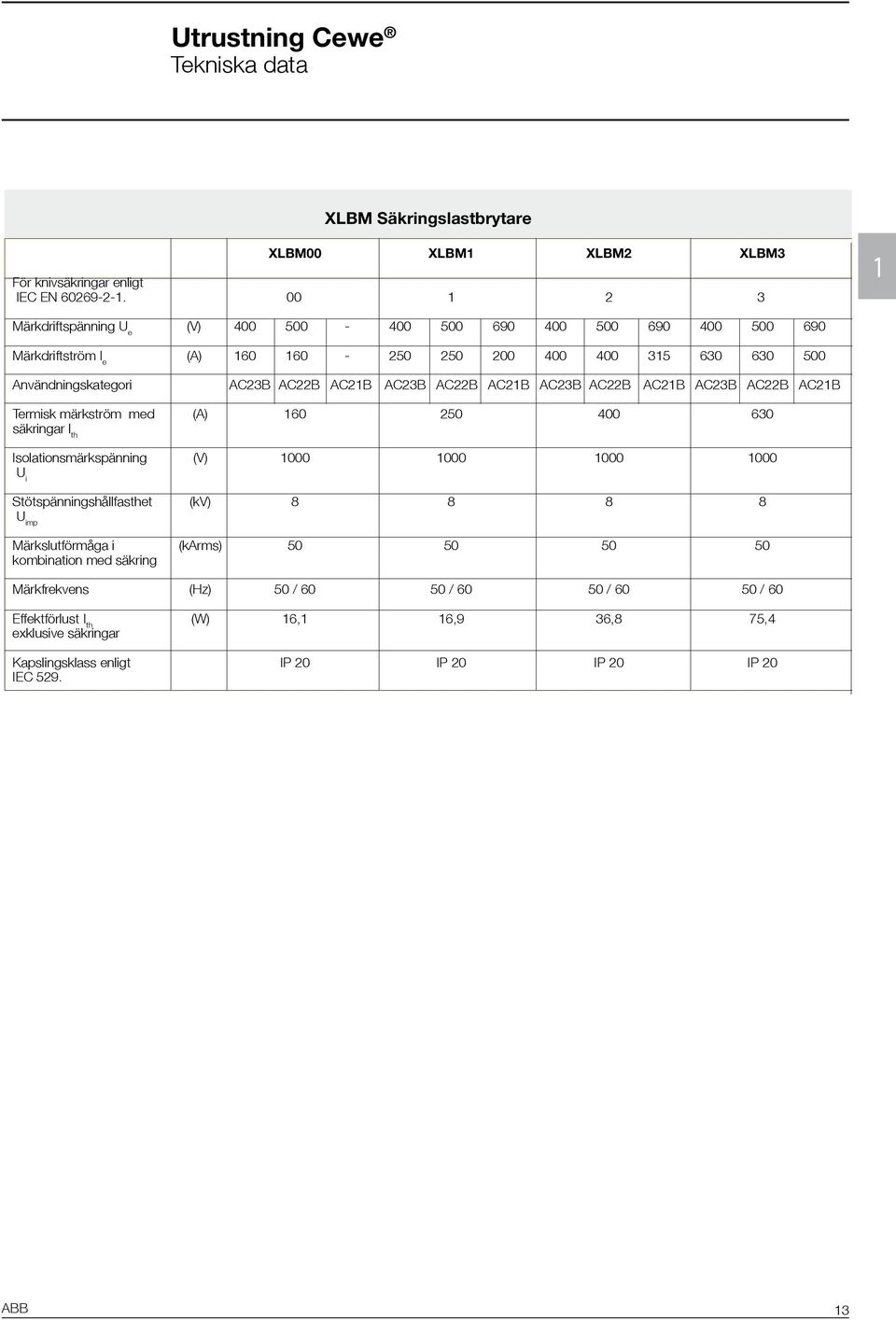

13 Utrustning Cewe Tekniska data XLBM Säkringslastbrytare XLBM00 XLBM1 XLBM2 XLBM3 För knivsäkringar enligt IEC EN Märkdriftspänning U e (V) Märkdriftström I e (A) Användningskategori AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B Termisk märkström med (A) säkringar l th Isolationsmärkspänning (V) U i Stötspänningshållfasthet (kv) U imp Märkslutförmåga i (karms) kombination med säkring Märkfrekvens (Hz) 50 / / / / 60 Effektförlust I th (W) 16,1 16,9 36,8 75,4 exklusive säkringar Kapslingsklass enligt IP 20 IP 20 IP 20 IP 20 IEC 529. ABB 13

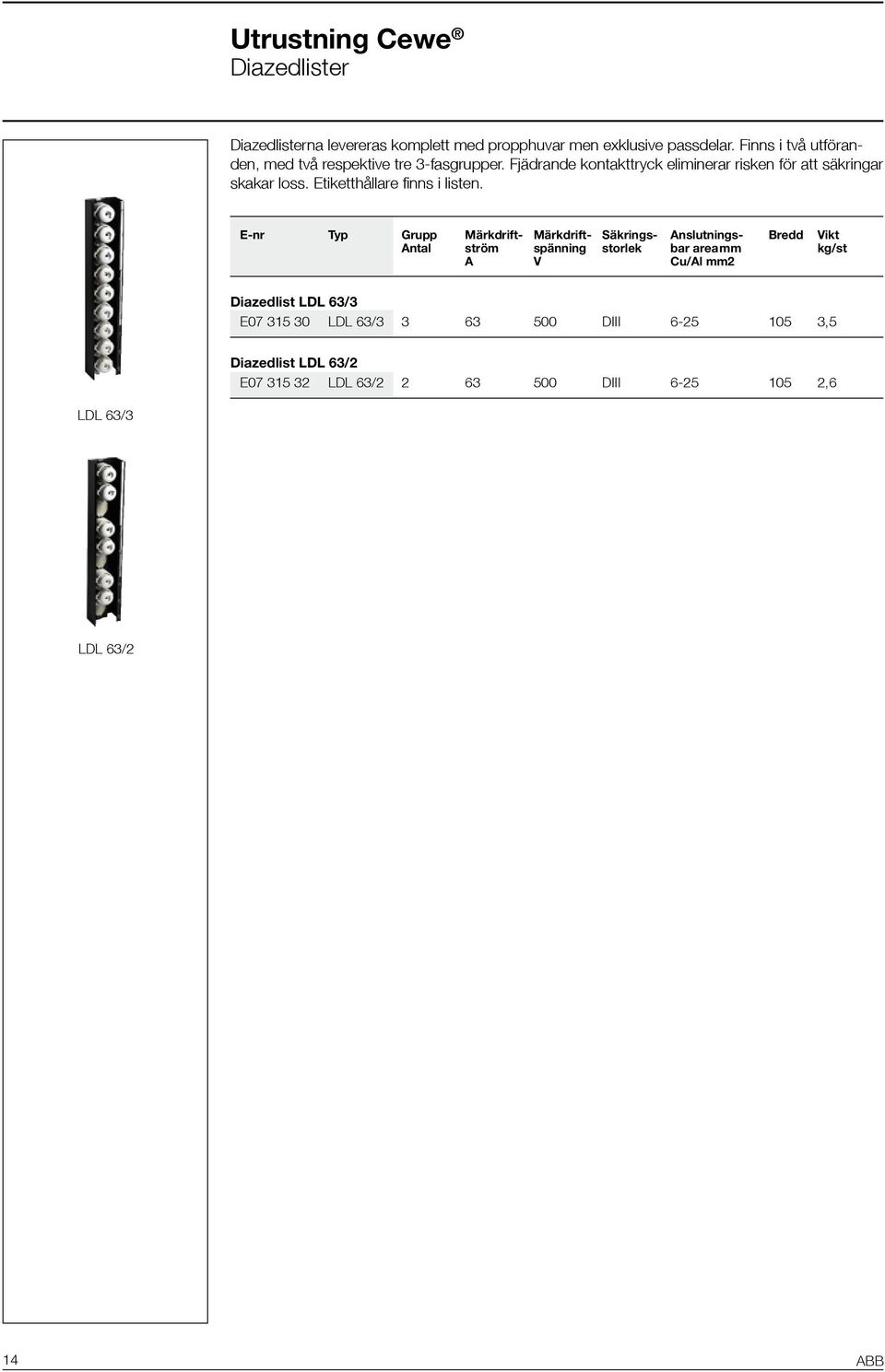

14 Utrustning Cewe Diazedlister Diazedlisterna levereras komplett med propphuvar men exklusive passdelar. Finns i två utföranden, med två respektive tre 3-fasgrupper. Fjädrande kontakttryck eliminerar risken för att säkringar skakar loss. Etiketthållare finns i listen. 2 E-nr Typ Grupp Märkdrift- Märkdrift- Säkrings- Anslutnings- Bredd Vikt Antal ström spänning storlek bar area mm kg/st A V Cu/Al mm2 Diazedlist LDL 63/3 E LDL 63/ DIII ,5 Diazedlist LDL 63/2 E LDL 63/ DIII ,6 LDL 63/3 LDL 63/2 14 ABB

15 Utrustning Cewe Tillbehör E-nr Typ Anslutningsbar Bredd Vikt area Cu/Al mm2 mm kg/st Anslutningsklämma AKZD 95 För anslutning till Z-skenan. E AKZD alt. 35 0,1 2 x max 50 1 AKZD 95 Anslutningsklämma AKKZ 300 För anslutning till Z-skenan. E AKKZ ,4 Anslutningsklämma PEN 300 För flexibel anslutning till PEN/PE-skenan. E PEN ,5 AKKZ 300 Anslutningsklämma PEN-C95 För anslutning till PEN/PE-skenan. E PEN-C95 1, ,1 Anslutningsklämma PEN-C300 För anslutning till PEN/PE-skenan. E PEN-C ,3 PEN 300 PEN-C 95 PEN-C 300 ABB 15

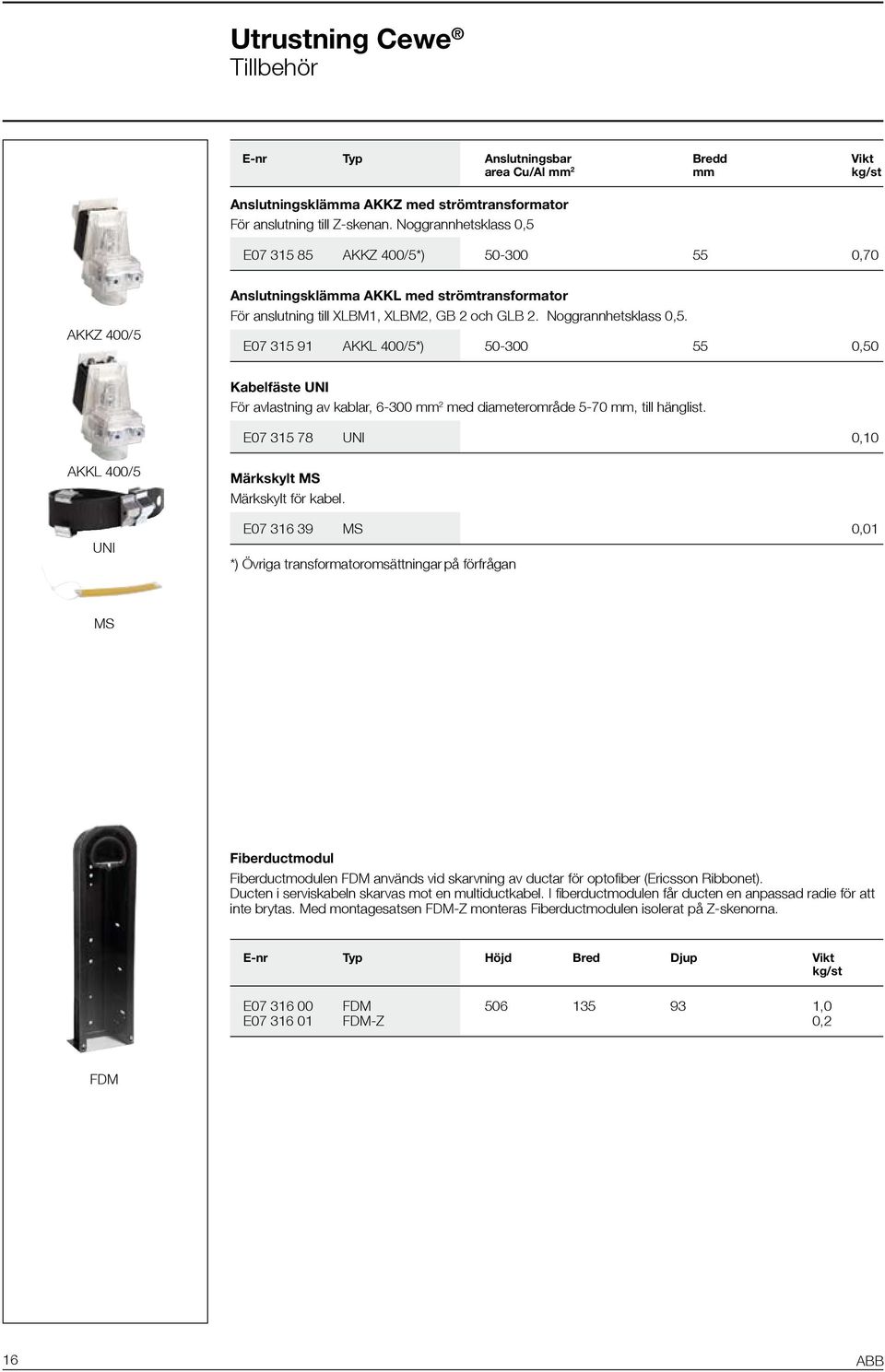

16 Utrustning Cewe Tillbehör E-nr Typ Anslutningsbar Bredd Vikt area Cu/Al mm 2 mm kg/st Anslutningsklämma AKKZ med strömtransformator För anslutning till Z-skenan. Noggrannhetsklass 0,5 E AKKZ 400/5*) ,70 AKKZ 400/5 Anslutningsklämma AKKL med strömtransformator För anslutning till XLBM1, XLBM2, GB 2 och GLB 2. Noggrannhetsklass 0,5. E AKKL 400/5*) ,50 Kabelfäste UNI För avlastning av kablar, mm 2 med diameterområde 5-70 mm, till hänglist. E UNI 0,10 AKKL 400/5 UNI Märkskylt MS Märkskylt för kabel. E MS 0,01 *) Övriga transformatoromsättningar på förfrågan MS Fiberductmodul Fiberductmodulen FDM används vid skarvning av ductar för optofiber (Ericsson Ribbonet). Ducten i serviskabeln skarvas mot en multiductkabel. I fiberductmodulen får ducten en anpassad radie för att inte brytas. Med montagesatsen FDM-Z monteras Fiberductmodulen isolerat på Z-skenorna. E-nr Typ Höjd Bred Djup Vikt kg/st E FDM ,0 E FDM-Z 0,2 FDM 16 ABB

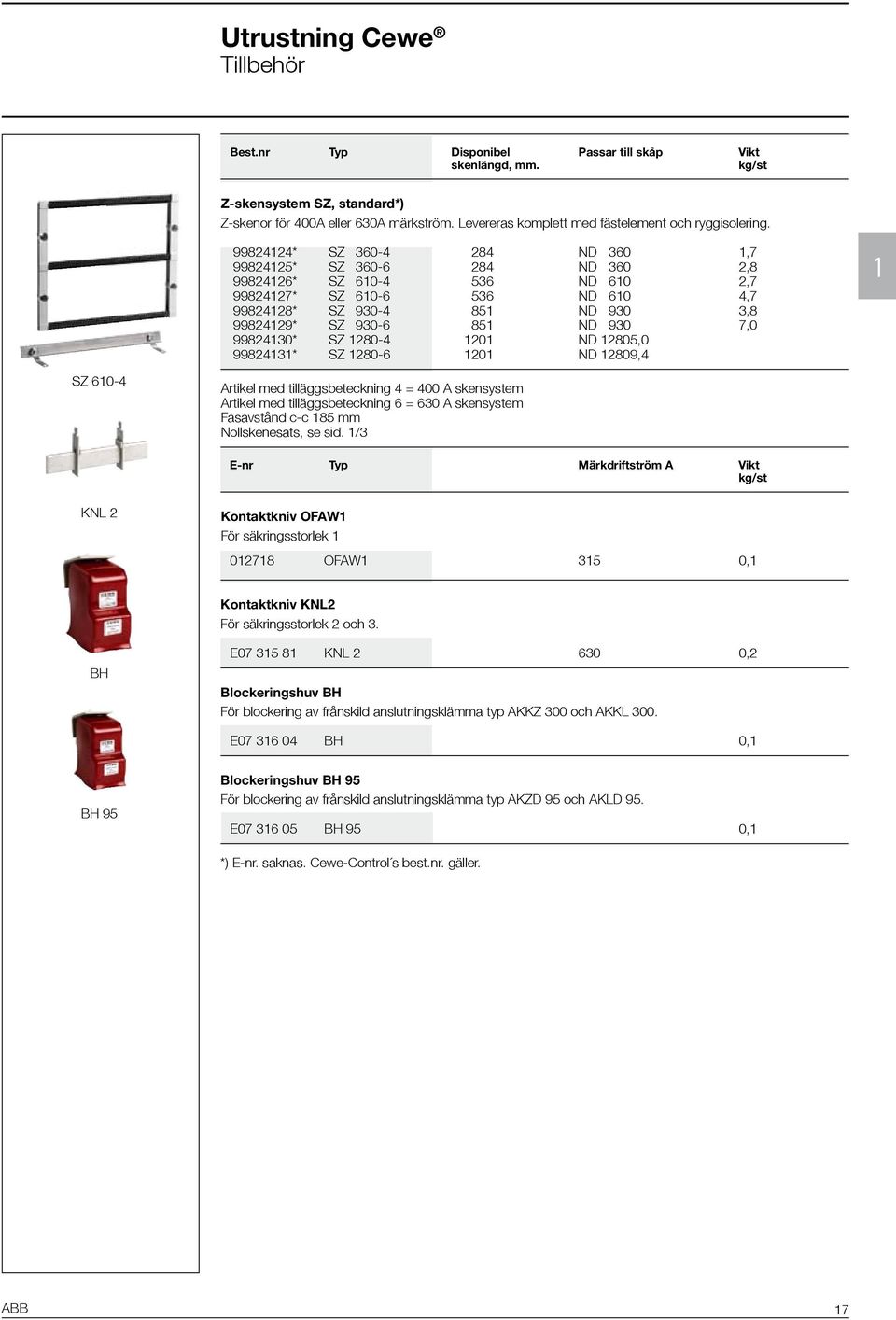

17 Utrustning Cewe Tillbehör Best.nr Typ Disponibel Passar till skåp Vikt skenlängd, mm. kg/st Z-skensystem SZ, standard*) Z-skenor för 400A eller 630A märkström. Levereras komplett med fästelement och ryggisolering * SZ ND 360 1, * SZ ND 360 2, * SZ ND 610 2, * SZ ND 610 4, * SZ ND 930 3, * SZ ND 930 7, * SZ ND 12805, * SZ ND 12809,4 1 SZ Artikel med tilläggsbeteckning 4 = 400 A skensystem Artikel med tilläggsbeteckning 6 = 630 A skensystem Fasavstånd c-c 185 mm Nollskenesats, se sid. 1/3 E-nr Typ Märkdriftström A Vikt kg/st KNL 2 Kontaktkniv OFAW1 För säkringsstorlek OFAW ,1 Kontaktkniv KNL2 För säkringsstorlek 2 och 3. BH E KNL ,2 Blockeringshuv BH För blockering av frånskild anslutningsklämma typ AKKZ 300 och AKKL 300. E BH 0,1 BH 95 Blockeringshuv BH 95 För blockering av frånskild anslutningsklämma typ AKZD 95 och AKLD 95. E BH 95 0,1 *) E-nr. saknas. Cewe-Control s best.nr. gäller. ABB 17

18 Utrustning Cewe Verktyg E-nr Typ Åtdragnings- Nyckelvidd Vikt moment Nm mm kg/st Isolerad insexnyckel NR5L Används till GB 00 K, JS 00 K, FS DU, FS 160, FH DU, FH 160, FU 160, EC 160/DU, LDL 63, AKZD 95, AKLD 95, PEN-C 95 samt UNI. E NR5L ,1 NR 5L Isolerad insexnyckel NR6L Används till GB 2, XLBM, AKKZ 300, AKKL 300, PEN 300 samt PEN-C 300. E NR6L ,2 Isolerad insexmaskinnyckel NR5M Används till GB 00 K, JS 00 K, FS DU, FS 160, FH DU, FH 160, FU 160, EC 160/DU, LDL 63, AKZD 95, AKLD 95, PEN-C 95 samt UNI. E NR5M 0,1 NR5M Isolerad insexmaskinnyckel NR6M Används till GB 2, XLBM, AKKZ 300, AKKL 300, PEN 300 samt PEN-C 300. E NR6M 0,1 Patronmanöverdon ABB GRIP För knivsäkringsstorlek Tillverkat av glasfiberarmerad polyester. E ABB GRIP 0,5 ABB GRIP Patronmanöverdon ABB GRIP/S. För knivsäkringsstorlek Försett med smal skyddskärm för trånga utrymmen. Tillverkat av glasfiberarmerad polyester. E ABB GRIP/S 0,5 ABB GRIP/S 18 ABB

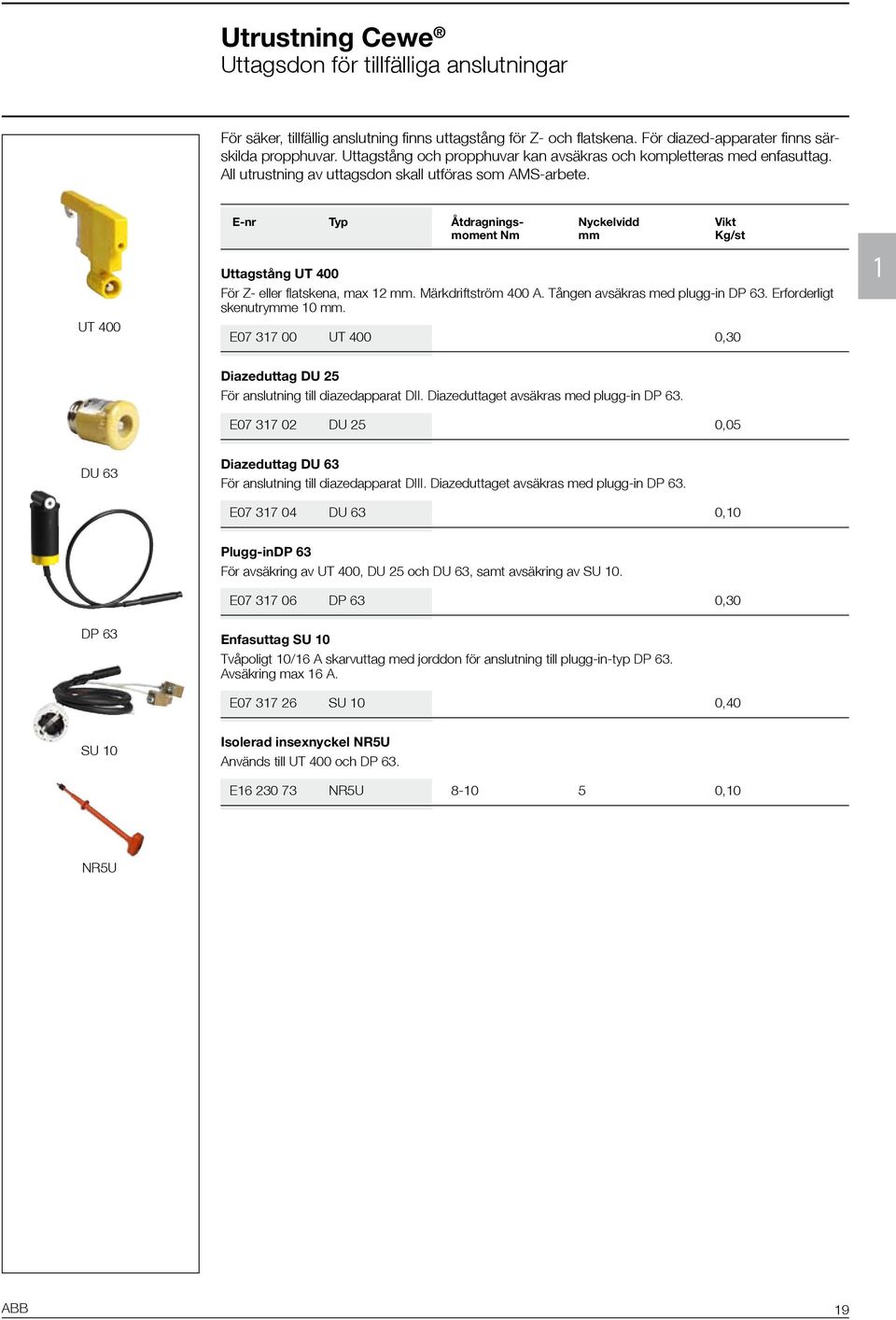

19 Utrustning Cewe Uttagsdon för tillfälliga anslutningar För säker, tillfällig anslutning finns uttagstång för Z- och flatskena. För diazed-apparater finns särskilda propphuvar. Uttagstång och propphuvar kan avsäkras och kompletteras med enfasuttag. All utrustning av uttagsdon skall utföras som AMS-arbete. UT 400 E-nr Typ Åtdragnings- Nyckelvidd Vikt moment Nm mm Kg/st Uttagstång UT 400 För Z- eller flatskena, max 12 mm. Märkdriftström 400 A. Tången avsäkras med plugg-in DP 63. Erforderligt skenutrymme 10 mm. E UT 400 0,30 1 Diazeduttag DU 25 För anslutning till diazedapparat DII. Diazeduttaget avsäkras med plugg-in DP 63. E DU 25 0,05 DU 63 Diazeduttag DU 63 För anslutning till diazedapparat DIII. Diazeduttaget avsäkras med plugg-in DP 63. E DU 63 0,10 DP 63 Plugg-inDP 63 För avsäkring av UT 400, DU 25 och DU 63, samt avsäkring av SU 10. E DP 63 0,30 Enfasuttag SU 10 Tvåpoligt 10/16 A skarvuttag med jorddon för anslutning till plugg-in-typ DP 63. Avsäkring max 16 A. E SU 10 0,40 SU 10 Isolerad insexnyckel NR5U Används till UT 400 och DP 63. E NR5U ,10 NR5U ABB 19

20 Renoveringsmateriel Cewe Allmän beskrivning Det är mycket som motiverar en höjd standard på kabelskåpen. Många skåp är både 40 och 50 år gamla och uppfyller inte de nuvarande normkraven. De är långt ifrån personsäkra varken för egen personal eller för utomstående. De gamla skåpen saknar både brytförmåga och möjlighet till säkert tillslag mot kortslutning. Vad som kan hända vid en lekplats där skåpen och dörrarna utsätts för yttre påverkan, varit mer eller mindre olåsta och lirkats upp av små barnhänder vill man helst inte tänka på Stora skillnader i säkerheten! Vi har genomfört ljusbågsprov på både äldre och nya personsäkra kabelskåp för att undersöka riskerna för skadeverkningar för montörer och tredje person. Skåpen har provats med samma kortslutningseffekt. Resultaten visar att ju snabbare gamla skåp renoveras eller byts ut, dessto bättre. Vi har också tittat på kostnaderna. Går skåpen att renovera och man slipper röra kablar och markbeläggning sparas stora pengar. OBS! Cewe renoverings- och utbytesprogram Vi har sedan början av 80-talet, tillsammans med användare, utvecklat flera system för att rationellt och till lägsta kostnad förbättra kabelskåpen. Vi har utvecklat ett flerpunkts-program för snabba och rationella byten av skåp eller renovering med insatser. Med enkla insatsplåtar går det fort, man får en bra arbetsmiljö, vilket uppskattas av montörerna som får ett enkelt montage och personsäkra skåp. Läs vidare i broschyren, eller titta i vårt PC-program. Här får du några smarta tips om renovering av gamla skåp! Beroende av fabrikat och kvalité på skåp finns olika renoveringsmetoder. Börja med att bestämma märke/typ. Det kan du göra genom att mäta upp höjd, djup och bredd. Den skåpbeteckning du får fram skall fortsättningsvis användas för att bestämma vilken utbytesmetod eller renoveringssats som passar. Skåp med märkskylt där typbeteckningen anges med fler än en bokstav eller siffra skall fortsättningsvis behandlas som skåp med de typbeteckningar som anges nedan. Ex. Elge Nkk 4-4 = NK 4. 3 D-skåp Höjd mm Djup mm Märke/Typ Bredd mm = Typ Elge/DK 392 DK Elge/DK 505 DK Elge/DK 716 DK Elge/DK 898 DK Sieverts/KRD 400 KRD Sieverts/KRD 500 KRD Sieverts/KRD 700 KRD Sieverts/KRD 900 KRD 8 N-skåp Höjd mm Djup mm Märke/Typ Bredd mm = Typ Elge/NK 576 NK Elge/NK 806 NK Elge/NK 1016 NK Sieverts/KRN 580 KRN Sieverts/KRN 810 KRN Sieverts/KRN 1020 KRN 8 20 ABB

21 Renoveringsmateriel Cewe Utbytessatser ELGE skåp typ DK Är skåp och fundament bra? Då monteras nya beröringskyddade Z -skensystem med hjälp av enkla insatsplåtar. Insatsplåtarna levereras med komplett Z-skensystem samt rygg och gavelisolering. Skensystemen är av kompakt typ med fasavstånd c-c 123 mm. Utrustning väljs ur sortimentet med tilläggsbeteckning K. E-nr Typ Passar till Disp. skenlängd mm Vikt kg/st E U-D3 DK ,5 E U-D4 DK ,6 E U-D6 DK ,8 E U-D8 DK ,0 1 Är skåp och fundament dåliga? Gör ett totalbyte! ELGE skåp typ NK Är skåp och fundament bra? Då monteras nya beröringskyddade Z -skensystem med hjälp av enkla insatsplåtar. Insatsplåtarna levereras med komplett Z-skensystem samt rygg och gavelisolering. Z-skensystemen är av standardtyp med fasavstånd c-c 185mm. Utrustning väljs ur standardsortimentet. E-nr Typ Passar till Disp. skenlängd mm Vikt kg/st Fasavstånd 123 mm. E U-N4 NK ,5 E U-N6 NK ,8 E U-N8 NK ,3 Är skåp och fundament dåliga? Gör ett totalbyte! SIEVERTS skåp typ krn Är skåp och fundament bra? Då monteras nya beröringsskyddade skensystem med hjälp av enkla insatsplåtar. Insatsplåtarna levereras komplett med Z -skensystem samt rygg och gavelisolering. Z -skensystemen är av standardtyp med fasavstånd c-c 185 mm. Utrustning väljs ur standardsortimentet. E-nr Typ Passar till Disp skenlängd mm Vikt kg/st E U-K4 KRN ,0 E U-K6 KRN ,0 E U-K8 KRN ,5 Är skåp och fundament dåliga? Gör ett totalbyte! Fasavstånd 185 mm. SIEVERTS skåp typ KRD Är skåp och fundament bra? Då monteras nya Z- skensystem direkt i skåpryggen. Skensystemen levereras komplett med rygg och gavelisolering. Skensystemen är av kompakt typ med fasavstånd c-c 123 mm. Utrustning väljs ur sortimentet med tilläggsbeteckning K. På grund av skåpens grunda djup kan ej montageplåtar användas. Skåpens höjd gör att skåpets underlucka måste demonteras vid manöver och att knivsäkringslister måste manövreras med löst lock. E-nr Typ Passar till Disp. skenlängd mm Vikt kg/st E KRD 4 KRD ,0 E KRD 6 KRD ,8 E KRD 8 KRD ,0 Är skåp och fundament dåliga? Gör ett totalbyte! ABB 21

22 Renoveringsmateriel Cewe Kompakta skensystem för komplettering/utbyte i låga skåp E-nr Typ Disponibel Vikt skenlängd kg/st Z-skensystem SZ KOMPAKT*) Z-skenor av förtent koppar för 630 A. Avsett för säkringsapparater av KOMPAKT typ. Levereras med ryggoch gavelisolering samt erforderliga fästdetaljer. Fasavstånd c-c 123 mm. E SZ 350 K 256 4,0 E SZ 475 K 382 5,0 E SZ 600 K 508 6,0 E SZ 900 K 809 8,5 E SZ 1250 K ,5 SZ 600 K Säkringslisterna levereras som separata enheter och kan kompletteras med brytarlock. Anslutningsklämmor ingår. Brytarlocket kan frikopplas från säkringarna. Locket kan tas bort från säkringslisten, varför ett lock kan användas till flera säkringslister. Säkringslisterna kan kompletteras med fasta jordningsdon. E-nr Typ Märkdrift- Märkdrift- Säkrings- Anslutnings- Bredd Vikt ström spänning storlek bar area mm kg/st A V Cu/Al mm2 Säkringslist GB 00 K För KOMPAKT skensystem. Anslutningsklämmor ingår. Levereras utan brytarlock, men inkl. beröringsskydd TYP NS 00 för säkring. GB 00 K E GB 00 K 160 AC22B alt. 78 1,1 2x max 50 Brytarlock GL 00 K Används till säkringslist GB 00 K. E GL 00 K 0,7 Diazedlist LDL 63/2 K För KOMPAKT skensystem. Levereras med propphuvar men exklusive passdelar. E LDL 63/2K DIII ,5 GL 00 K LDL 63/2K 22 ABB

23 Renoveringsmateriel Cewe Skensystem för komplettering/utbyte i höga skåp E-nr Typ Disponibel Passar till Vikt skenlängd mm kg/st SZ4-u Z-skensystem för höga skåp Z-skenor av förtent koppar för 630 A. Avsett för säkringsapparater av standardtyp (ej InLine). Fasavstånd c-c 185 mm. Levereras med rygg- och gavelisolering samt erforderliga fästdetaljer. Elge Sieverts E SZ2-u 415 ND2, N2 4,5 E SZ4-u 485 ND4, N4 KRN 4 4,7 E SZ6-u 715 ND6, N6 KRN 6 6,7 E SZ8-u 925 ND8, N8 KRN 8 8,5 1 E-nr Typ Märkdrift- Märkdrift- Säkrings- Anslutnings- Bredd Vikt ström spänning storlek bar area mm kg/st A V Cu/Al mm2 FU 160 Grundlist FU 160 Anslutningsklämmor ingår. Kan kompletteras med beröringsskydd/säkringshållare för 00 eller diazed säkringar och brytarlock. OBS! Samtliga kombinationer passar i kabelskåp med integrerat eller separat fundament och stolpskåp. E *) FU /DII DIII 1, ,0 *) 100A AC21B, 690V 160A AC22B, 500V SC 160/DU E-nr Typ Används till Bredd Vikt kg/st Brytarlock SC 160/DU E SC 160/DU FH DU, FH ,5 M DU M 160 Diazedadapter M DU Diazedsäkringshållare (3 st) E M DU FS DU, FHDU, FU160 0,3 Knivsäkringshållare M 160 Knivsäkringshållare 00 (3 st). E M 160 FS 160, FH 160, FU160 0,1 E-nr Typ Märkdrift- Märkdrift- Säkrings- Anslutnings- Bredd Vikt ström spänning storlek bar area mm kg/st A V Cu/Al mm2 GB 2 Säkringslist GB 2 Anslutningsklämmor ingår. Levereras utan brytarl men inkl. beröringsskydd. E GB AC23B 500 V ,6 Brytarlock GL 2 E GL 2 1,0 Säkringslist GB 2 och brytarlist GL 2 utgör tillsammans säkringslastbrytare GLB 2. OBS! Passar i kabelskåp med separat fundament och stolpskåp med separat stolpkassett. Övrig standardutrustning väljs ur utrustningsdelen sid GL 2 ABB 23

24 Övergångslåda Cewe För Al-kabel En övergångslåda som är rymlig och som gör det möjligt att ansluta Al-kabel upp till 70 mm 2 och separat jordlina. Övergångslådan är försedd med flänsöppning FL13 vilket gör att den passar de flesta fasadmätarskåp. Utfört för TN-S-system (5-ledarsystem). E-nr Typ Anslutningsbar Mått mm Vikt area in/ut mm2 H B D kg/st E ÖL 70 Al/10-50 Cu ,0 ÖL 24 ABB

25 Lågspänningsställverk Cewe Allmän beskrivning Cewe ställverk levereras som byggsatser. Samlingsskenorna är beröringsskyddade och tillverkade av förtennad aluminium eller koppar. Isolatorerna är, för 630A skensystem, tillverkade av polykarbonat. För 1200/1900A består de av polyesterprofiler. Ställverksbyggsatserna är utförda för TN-C (4-ledarsystem). De kan kompletteras med nollskena för TN-S (5-ledarsystem). 1 Rikhaltig utrustning Cewe ställverk kan lätt bestyckas med utgående grupper så som diazedsäkrings-lister 63 A och säkringslastbrytare eller säkringslister för 160A, 250A, 400A respektive 630 A. Märkdata för Cewe lågspänningsställverk Märkspänning/Märkström: Växelspänning 690V, 50Hz. Belastningsförmåga 630/1000/1600A. Med anslutning på mitten av skenan 630/1200/1900A. Kortslutningshållfasthet: Isolationsmärkspänning: Kapslingsklass: Normer och föreskrifter SE EN ka eff., stötström 105 ka (för 630 A skensystem med förkopplad säkring). Isolationsmärkspänning 1000V enligt SS EN Ställverksbyggsatserna uppfyller kraven för IP20. Lågspänningsställverk 5 25 ABB ABB 25

26 Lågspänningsställverk Cewe Byggsatser E-nr Typ Skenlängd Vikt mm kg/st Ställverksbyggsats BS 630 Byggsatsen består av 3 st beröringsskyddade fasskenor 630 A, 1 st PEN-skena, jordningsbleck och 2 st skenstöd. E BS 630/ ,5 E BS 630/ ,0 E BS 630/ ,0 BS 630/600 Ställverksbyggsats BS 1200 Byggsatsen består av 3 st fasskenor 1200A/1000A, 1 st PEN-skena, 2 eller 3 st glasfiberstavar, berörings skydd och fästdetaljer. Belastningsförmåga 1200A vid anslutning på mitten av skenan. E BS 1200/ ,2 E BS 1200/ ,1 E BS 1200/ ,8 Ställverksbyggsats BS 1900 Byggsatsen består av 3 st fasskenor 1900A/1600A, 1 st PEN-skena, 2 eller 3 st glasfiberstavar, berörings skydd och fästdetaljer. Belastningsförmåga 1900A vid anslutning på mitten av skenan. BS 1900/920 E BS 1900/ ,6 E BS 1900/ ,8 E BS 1900/ ,1 Nollskenesats Satsen består av isolerad nollskena med fästdetaljer. Best.nr Typ Märkdriftström Vikt kg/st NSK 1900/ * NSK 1900/ A 4, * NSK 1900/ A 5, * NSK 1900/ A 7,3 *) E-nr saknas. Cewe-Control s best.nr. gäller. 26 ABB

27 Lågspänningsställverk Cewe Utrustning Ställverken bestyckas normalt med utrustning så som apparater, anslutningsklämmor mm ur kabelskåpssortimentet. Välj ur sortimentet på sidorna 1/8-1/12. Om behov föreligger, att montera ett stort antal apparater på begränsad samlingsskene längd,kan vi även erbjuda InLine säkringslastbrytare med nerdragen anslutning, vilka redovisas nedan. Säkringslastbrytare 250A, 400A och 630A Med utgående anslutningsfanor riktade neråt 3-fasig säkringslastbrytare för knivsäkringar komplett för montering på Z-skena. 1 Med utgående anslutningsfanor riktade neråt. Avsedda för bygelklämmor eller kabelskoanslutning. Levereras med 3st bultar för utgående kablar men utan anslutningsklämmor, kabelskor och beröringsskydd. OBS! Passar i nätstationer där avståndet mellan fasskena L3 och PEN-skena är tillräckligt. XLBM1-3P-ZM12 Kapslingsklass IP20 E-nr Typ Märkdrift- Märkdrift- Säkrings- Bredd Vikt ström A spänning storlek mm kg/st AC23B V E XLBM1-3P-ZM ,8 E XLBM2-3P-ZM ,2 E XLBM3-3P-ZM ,6 Beröringsskydd För beröringsskydd av utgående anslutningar Passar för säkringslastbrytarna storlek 1, 2 och 3 med utgående anslutningsfanor riktade neråt. E. nr Typ Längd Bredd Vikt mm mm kg/st Beröringsskydd E ,15 Anslutningsklämmor Anslutningsklämmor för ovanstående. Sats om 3 st. Anslutningsbar area mm2 Cu/Ae. Best. nr Typ Vikt kg/sats * V-clampkit 0,45 V-klämma *) E-nr saknas. Cewe-Control s best.nr. gäller. ABB 27

28 Lågspänningsställverk FastLine Allmän beskrivning FastLine är ett modul uppbyggt system, som består av montageplattor med påmonterade beröringsskyddade samlingsskenor. Uppbyggnaden medger infästning på vägg eller stativ. Ställverken kan bestyckas med utrustning i form av plugin moduler. Apparater I FastLine systemet finns moduler för: anslutning, diazed-säkringslister 63 A, säkringslastbrytare för 160 A, 400A och 630 A samt effektbrytare A. Dessutom finns modulplattor för alternativa bestyckningar. Märkdata för FastLine lågspänningsställverk Märkspänning/Märkström: Isolationsmärkspänning Ui 1000V, märkspänning Ue 500 V, 50 Hz. Diazedlist Diazedlisten består av en grundlist med tre separata säkringshållare. Säkringshållarna passar för Dll och Dlll och har fjädrande kontakttryck, vilket minskar risken för dålig kontakt vid temperaturväxlingar eller vibrationer. Anslutningsklämmor ingår. Anslutningsmoduler Anslutningsmodulerna består av en enhet med tre separata Cu/ Al anslutningsklämmor med märkdriftströmmar A. PENklämmor beställes separat. Adaptermoduler för effektbrytare Adaptermodulerna består av en bottenhet för montering av ABB SACE 3-p effektbrytare ISOMAX eller 3-p alt. 4-p T-MAX. Finns för märkdriftströmmar A. Belastningsförmåga: Kortslutningshållfasthet: Kapslingsklass: 400, 630, 1200, 1600 och ka eff., stötström 105 ka IP20. Normer och föreskrifter Säkringslastbrytarna är provade enligt SS-EN Uppfyller i tillämpliga delar fordringarna enligt SS-EN Säkringslastbrytare Säkringslastbrytarna finns i tre storlekar: 160A, säkringsstorlek 00, 400A, säkringsstorlek 1-2 och 630A säkrings- storlek 1-3. Anslutningsklämmor ingår i 160A/400A säkringslastbrytare. Säkringslastbrytare 630A levereras med bult för kabelskoanslutning. 28 ABB

29 Lågspänningsställverk FastLine Utrustning Säkringslastbrytare Best.nr Typ Artikel ID Märkdrift- Säkrings- Anslutnings- Modul- Vikt ström storlek bar area bredd kg/st A Al/Cu mm2 mm *) SLK 160 NHP R AC22B , *) SLK 400 NHP R AC22B , *) SLK 630 NHP R AC22B 3 2x95-240**) 200 7,3 Diazedlist *) SLKD 63 NHP R Dll-Dlll ,0 1 Anslutningsmoduler SLK 160 Best.nr Typ Artikel ID Märkdrift- Anslutnings- Modul- Vikt ström bar area bredd kg/st A Al/Cu mm2 mm *) DK 95 NHP R , *) DK 240/50 NHP R , *) DK 240/100 NHP R ,5 PEN- klämmor Best.nr Typ Artikel ID Anslutnings- Bredd Vikt bar area mm kg/st Al/Cu mm2 SLK *) PEN 95 NHP R , *) PEN 240 NHP R ,20 *) E-nr saknas. Cewe-Control s best.nr gäller **) Kabelskoanslutning. Kabelskor ingår ej. DK 240/50 PEN 95 PEN 240 ABB 29

30 Lågspänningställverk FastLine Utrustning PEN-klämmor Best-nr Typ Artikel ID Anslutnings- Bredd Vikt bar area mm kg/st Al/Cu mm2 Anslutningsklämma *) M8 NHP R , *) M10 NHP R ,4 Adaptermodul för effektbrytare typ ISOMAX Brytare beställes separat. Best.nr Typ Artikel ID Passar för Märk- Modul- Vikt ISOMAX ström bredd kg/st brytare A mm *) SLK-S6 NHP R0001 S6N 630/ , *) SLK-S7 NHP R0001 S7N 1250/ ,0 Adapatermodul för effektbrytare typ T-MAX Best.nr Typ Passar för Märk- Modul- Vikt T-MAX ström bredd kg/st brytare A mm SLK-S7 1SEP304557R0001*) SLK-T23 T2 3-p ,4 1SEP304604R0001*) SLK-T43 T4 3-p 250/ ,7 1SEP304605R0001*) SLK-T53 T5 3-p 400/ ,8 1SEP304653R0001*) SLK-T24 T2 4-p ,7 1SEP304654R0001*) SLK-T44 T4 4-p 250/ ,9 1SEP304655R0001*) SLK-T54 T5 4-p 400/ ,1 Skensystem Montageplåtar med isolerat skensystem typ FS Kapslingsklass IP20 Best.nr Typ Artikel ID Märk- Montage Vikt ström bredd kg/st A mm1) *) FS 400A/250 NHP R , *) FS 400A/400 NHP R , *) FS 400A/600 NHP R , *) FS 630A/400 NHP R , *) FS 630A/600 NHP R , *) FS 630A/800 NHP R , *) FS 630A/1000 NHP R , *) FS 1200A/600 NHP R , *) FS 1200A/800 NHP R , *) FS 1200A/1000 NHP R ,6 FS 400A/400 Montageplåtar med isolerat skensystem typ FST Kapslingsklass IP *) FST 1200A/800 NHP R , *) FST 1200A/1200 NHP R , *) FST 1600A/800 NHP R , *) FST 1600A/1200 NHP R , *) FST 2500A/800 NHP R , *) FST 2500A/1200 2) NHP R , *) FST 2500A/800 B NHP R , *) FST 2500A/1200 B NHP R ,5 *) E-nr saknas. Cewe-Control s best.nr gäller. 1) Den angivna montagebredden avser disponibel plats för moduler. Exempel: Vid montagebredd 250 mm finns plats för 5 st säkringsmoduler med modulbredd 50mm. 2) Kablar kan endast anslutas bakifrån och till mitten av samlingsskenorna. 30 ABB

31 Jordningsverktyg Allmän beskrivning Högspänningsjordning ABB:s program för högspänningsjordning är ett urval av DEHN:s sortiment. Med sina fasta jordningspunkter ger DEHNverktygen ett säkert skydd vid arbete i t ex ställverk. Kontakten med jordningsdonet sker genom kulbult, och anslutningen görs med isolerad manöverstång. Kulbulten kan väljas rak eller vinklad för bästa anslutning. Lågspänningsjordning I arbetsmiljölagen står att arbetsgivaren skall vidta alla åtgärder som behövs för att inte arbetstagaren skall utsättas för ohälsa eller olycksfall. Det är därför arbetsgivarens skyldighet att se till att allt arbete planläggs och anordnas så att en tillfredställande arbetsmiljö skapas. För att säkerställa högsta möjliga personsäkerhet under arbete vid anläggningar som tagits i drift rekommenderar ABB att jordningsverktyg även användes i ställverk, kabelskåp och centraler. ABB:s jordningsverktyg, fabrikat Dehn, är avsedda för 1- till 3-fasig jordning och kortslutning av såväl matande skenor under säkringsapparaterna som utgående ledningar från säkringsgrupperna. Detta gäller proppsäkringsapparater med gänga storlek E27 och E33 samt knivsäkringsapparater med knivsäkringar storlek 00, och 1-3. Var noga med säkerheten Kontrollera att anläggningen är spänningslös innan arbetet börjar. Använd endast provare som uppfyller SS Jordningsverktyget skall först anslutas till jordpunkten och efter användning sist avlägsnas därifrån. Ett jordningsverktyg som varit utsatt för kortslutningsström, får under inga omständigheter användas igen förrän det kontrollerats noga. Övriga behov Vårt katalogmaterial omfattar inte hela DEHN-sortimentet, men vi levererar gärna DEHN s huvudkatalog. Kontakta ABB. Normer och föreskrifter Starkströmsföreskrifterna paragraf C128, skyddsåtgärder för arbete på frånkopplad anläggningsdel; till- och frånkoppling, jordning, kortslutning etc, måste uppfyllas eftersom det ingår i ellagstiftningen. Innehavare av elanläggningar bör utfärda kompletterande anvisningar till dessa därför att detaljgraden i anvisningarna är större än i föreskrifterna. De är också utformade för praktiskt bruk på arbetsplatsen. Dessa generella anvisningar finns att läsa i ESA Industri (1994) som ersatte ESA 5 Industri från 1986 och kan, efter beslut inom respektive företag, tillämpas som kompletterande anvisningar enligt krav i starkströmsföreskrifterna. Jordningsverktyget skall vara sådant att det kan användas utan fara och att det ger en tillförlitlig kontakt mellan ledare och jord. 1 SS SS SS EN Jordningsverktyg för högspänning Manöverstänger för högspänning Jordningsverktyg för lågspänning 31 ABB ABB 31

32 Jordningsverktyg För högspänning E-nr Typ Märk- Kula Jord- Vikt ström mm ansl- kg/st A mutter Spinne 70 (70/70 mm 2 ) E SPINNE 70*) 16,0 ka vid 1 sek 20 M12 5, /S Spinne 95 (95/95 mm 2 ) E SPINNE 95*) 21,0 ka vid 1 sek 25 M16 9, /S SPINNE 70 Spinne 120 (120/120 mm 2 ) E SPINNE 120*) 27,0 ka vid 1 sek 25 M16 10, /S *) Faslängd = 600 mm, jordlängd = 1800 mm. 32 ABB

33 Jordningsverktyg För högspänning E-nr Typ Märk- Kula Vikt ström Ø mm kg/st A Kulbult rak Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras med fästbult M12. E ,7 ka vid 1 sek 20 0, Kulbult rak Tillverkad av hård elektrolytkoppar. Levereras exkl.fästbult M12. E ,7 ka vid 1 sek 20 0, Kulbult 45 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras med fästbult M12. E ,8 ka vid 1 sek 20 0,22 Kulbult 45 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras exkl.fästbult M E ,8 ka vid 1 sek 20 0,17 Kulbult 90 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras med fästbult M E ,8 ka vid 1 sek 20 0,20 Kulbult 90 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras exkl.fästbult M12. E ,8 ka vid 1 sek 20 0, Kulbult 45 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras med fästbult M16. E ,7 ka vid 1 sek 25 0, ABB 33

34 Jordningsverktyg För högspänning E-nr Typ Märk- Kula Vikt ström mm kg/st A Kulbult 45 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras exkl. fästbult M E ,7 ka vid 1 sek 25 0,37 Kulbult 90 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras med fästbult M 16. E ,7 ka vid 1 sek 25 0, Kulbult 90 Tillverkad av hård elektrolytkoppar med ingjuten stålhylsa. Levereras exkl. fästbult M 16. E ,7 ka vid 1 sek 25 0, Kulbult rak Tillverkad av hård elektrolytkoppar. Levereras med fästbult M 12. E ,6 ka vid 1 sek 25 0,27 Kulbult rak Tillverkad av hård elektrolytkoppar. Levereras med fästbult M E ,6 ka vid 1 sek 25 0,30 Kulbult rak Tillverkad av hård elektrolytkoppar. Levereras exkl. fästbult M 12. E ,6 ka vid 1 sek 25 0, Kulbult rak Tillverkad av hård elektrolytkoppar. Levereras med fästbult M 16. E ,6 ka vid 1 sek 25 0, ABB

35 Jordningsverktyg För högspänning E-nr Typ Vikt kg/st Jordanslutningsbult M12 Används till jordningsverktyg Spinne. E ,12 Jordanslutningsmutter M12 Används till jordningsverktyg Spinne. E ,27 1 Jordanslutningsbult M16 Används till jordningsverktyg Spinne. E ,25 E-nr Typ Märk- Längd Vikt spänning mm kg/st kv Manöverstång 10 kv För montering av jordningsdon med sexkantsbult. Tillverkad av glasfiberförstärkt plaströr. Försedd med greppstopp och hylsnyckelinsats av hårdplast. E , Manöverstång 20 kv För montering av jordningsdon med sexkantsbult. Tillverkad av glasfiberförstärkt plaströr. Försedd med greppstopp och hylsnyckelinsats av hårdplast. E ,7 Upphängningsanordning Används för upphängning av jordningsdon och manöverstång. E , ABB 35

36 Jordningsverktyg För lågspänning ABB:s jordningsverktyg, fabrikat Dehn, är avsedda för 1- till 3-fasig jordning och kortslutning av såväl matande skenor under säkringsapparaterna som utgående ledningar från säkringsgrupperna. Detta gäller proppsäkringsapparater med gänga storlek E27 och E33 samt knivsäkringsapparater med knivsäkringar storlek 00, och 1-3. E-nr Typ Benämning Antal Mått mm Max Vikt L B H kortsl. kg/st ström ka 1s E S/ Komplett utrustning ,9 10,6 Komplett utrustning innehåller E Jordnings- och kortslutningslina 25mm² E Jordningspatron stl ,9 E Jordningspatron stl ,9 E Jordningspatron E27 isolerad gänga 3 4,9 E Jordningspatron E33 isolerad gänga 3 4,9 E Jordningspatron E27 ej isolerad gänga 3 4,9 E Jordningspatron E33 ej isolerad gänga 3 4,9 E Jordningsklämma ej isolerad 1 E Jordningsklämma isolerad 2 E Manöverstång E Låda ABB

37
