1 Multiplog 5000 Höj/sänkbar vinge Art. Nr:

2 MULTIPLOG 5000 Art.Nr: Beskrivelse; Kapittel / flikk Allmän information 1 Handhavande / Säkerhet 2 Reservdelskatalog 3 El-schema 4 Hydraulschema 5 Underhåll & Tillsyn 6 Verkstadshandbok 7 Ändringar 8 Servicemeddelanden 9 Övrigt 10 2

3 1:1 Allmän information Före användande av Multiplog 5000 läs kapitel 2 handhavande & säkerhet! 1:2 Märkning Varje plog är försedd med en maskinskylt som anger följande: -Artikelnummer -Tillverkningsnummer -Tillverkningsår -Vikt -Maxbredd -Max tillåten maskinvikt 1:3 Reservdelsbeställning Samtliga reservdelar och komponenter till Multiplogen tillhandahålls av SILJUM MEKAN AB. Kontakt se framsidan. Tillverknings- & artikelnummer ska alltid anges vid reservdelsbeställning. 3

4 15 1:4 Teknisk data Vikt i Kg Totalvikt 1750 Volymuppgifter i dm 3 (liter) Hydraulsystem ca 8,2 Elsystem Spänning..24 VDC Måttuppgifter i mm Tp-avstånd räknat från låsningshål: X=950. Y=175. yngdpunktsavstånd (räknat från fästets låsningstapp)..x= 950mm Y= 195mm T Höjd.850 alt. 1100mm Total bredd alt. 5280mm Vingbredd alt. 1220mm Svängvinkel-Plogvingar 165 Svängvinklar - Plogblad..30 åt Vänster. 36 åt höger Sparskär...3x 915mm & 2x 965mm alt. 2x 1280mm Arbetsbredd alt. 5280mm Hydraulflöde l/min Arbetstryck bar 4

5 Handhavande 2 2:1 Beskrivning Multiplogen är avsedd att monteras på hjullastare med s.k. BM - fäste (går även att få med andra typer av fästen). Multiplogen är avsedd att användas som ett snöröjningsredskap. Multiplogen monteras som ett redskap på hjullastarens redskapsfäste. Plogen består av fem delar, nämligen plogen med två vingar som styrs med hjälp av hydraulik, samt främre och bakre ram. Multiplogen är utrustad med 3 individuella säkerhetssystem. 1 Plogens mittblad är utrustad med 3 individuellt fjädrande klaffar, vilka löser ut vid påkörning av markfasta hinder, T.ex. brunnslock. 2 Hydraulcylindrarna som styr plogvingarna är utrustade med chockventiler samt ackumulatorer. Detta tillåter plogvingarna att fjädra undan vid eventuella hinder i körbanan. 3 Diagonalfunktionen sköts av 2 enkelverkande hydraulcylindrar. Dessa cylindrar är sammankopplade med en överströmningsventil, vilket gör att hela plogbladet kan fjädra undan åt höger eller vänster. Dock ej längre än till stoppklackarna. Max tillåten redskapsbärarvikt är kg. 2:2 El / hydraulsystem Plogens fyra hydraulcylindrar styrs med hjälp av två seriekopplade 6/2-ventiler av modultyp. Denna ventil får då en 8/2 funktion. Till ventilen kopplas en 3-läges strömställare som monteras på 3:e alt 4:e hydraulfunktionens Manöverspak. (Se även Flik3 El-schema & Flik4 Hydraulschema). V D H Strömställaren i läge: D = Plogens diagonalfunktion. V= Vänster plogvinge. H = Höger plogvinge 2:3 Koppling till bärare 5

6 Se hjullastarens instruktionsbok, avsnittet för tillkoppling av redskap Anslutning av manöverpanel 1 Anslut manöverkabeln till kontaktdonet på hjullastaren. OBS! Huvudströmmen ska vara avslagen. Borttagning av manöverpanel 1 Ta bort manöverkabeln från hjullastaren. OBS! Huvudströmmen ska vara avslagen. 2 Se till att täcklocket täcker kontaktdonet. Anslutning av hydraulkopplingar 1 Se till att kulventilerna är i stängt läge. 2 Plogens två hydraulslangar kopplas till hjullastarens 3:e alt. 4:e funktion. 3 Kulventilerna öppnas. 4 Kontrollera att redskapsbärarens låstappar verkligen har låst redskapet i redskapsfästet. Borttagning av hydraulkopplingar (parkering av plog) Hydrauliken avlastas genom att med manöverströmmen påslagen dra manöverspaken fram och tillbaka några ggr, dels med vänster vinge inkopplad, dels med höger vinge inkopplad. Denna operation utförs för att undvika rörelser i plogvingarna vid temperaturförändringar. Om inte detta utförs kan ofrivillig rörelse av vingarna skada närstående föremål. Därefter: 1 Stäng kulventilerna som sitter anslutna med snabbkopplen. 2 Koppla från snabbkopplen och fäst dessa på parkeringsnipplarna. Avlastningen av hydrauliken tillsammans med att kulventilerna som sitter anslutna med snabbkopplingarna stängs, innan frånkoppling från redskapsbäraren, underlättar även återkoppling av hydraulslangarna. Därefter borttages hydraulkopplingarna. 2:4 Säkerhetsföreskrifter 6

7 Plogen får endast användas av utbildad personal. Vid arbete med plogen ska försiktighet iakttagas så att skador på människor och material elimineras. Vid användande av plogen skall skärskilda varningsskyltar uppmärksammas. Vid tillkoppling av plog ska följande beaktas: 1 Plogen hakas och låses med redskapsfästets hydrauliska låsning. 2 Vid tillkoppling av plogens hydraulik skall även maskinföraren okulärbesiktiga att plogen låsts fast på rätt sätt. Detta för att undvika att plogen tappas. 7

8 6 Underhåll & Tillsyn För att erhålla maximalt utbyte av multiplogen bör underhållsskötsel utföras fortlöpande. Skötseln innefattar smörjning och tillsyn enligt nedan. Dagligen: Veckovis: Årligen: -Kontrollera skruvförbanden och dess låsningar. -Sparskär - Sparskär - Klaffar - Cylindrar - Slangar - Smörjning av 26 smörjställen (se schema). - Justering av horisontalpendlingen (se pos7 i Verkstadshandboken generella föreskrifter). - Total översyn där slitna delar såsom slangar, axlar etc. byts ut. - Bättringsmålning. - Varningsskyltar. - Reflexer. Håll alltid plogen ren vid de hydrauliska delarna för att minska slitaget. Var noga med att montera dammskydd på snabbkopplingarna eller att fästa dem på avsedd plats. I annat fall finns risk att smuts söker sig in i hydraulsystemet med dålig funktion och reparation som följd. När det gäller byte av delar eller reparationer bör verkstad anlitas. För reservdelar, kontakta Er återförsäljare eller tillverkaren. Tillverkaren står till förfogande vid frågor av teknisk art. 8

9 7 Verkstadshandbok 7:1 Varningstext & tillverkarskylt: Varningstext ska finnas på bägge plogvingarna samt båda sidor fr. ram.(se ovan) Tillverkarskylt ska finnas på vänster del av plogsvepet. (se ovan) 9

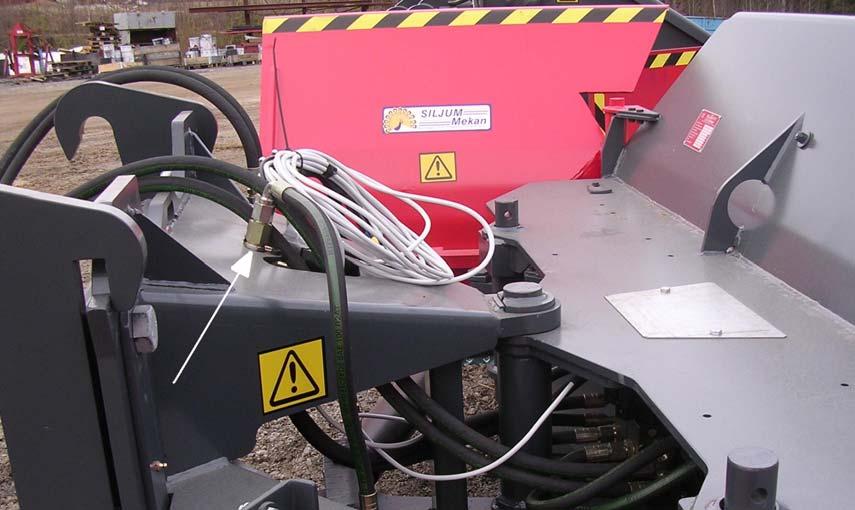

10 7:2 Vingcylindrar: Vingcylindrarna har chockventiler som löser ut vid 100 bar och är kopplade till accumulatorer som har ett för-laddningstryck på 30 bar. Detta tillåter vingarna fjädra undan för eventuella hinder. Cylindrarna ska smörjas vid axlarna mha. dess smörjnipplar. (se ovan) 7:3 Svängcylindrar: Svängcylindrarna är kopplade till chockventiler som löser ut vid 175 bar. Dessa sitter på ett ventilblock och justering av dessa sker på ovansidan främre ram. Cylindrarna smörjes genom dess smörjnipplar. (se ovan) 10

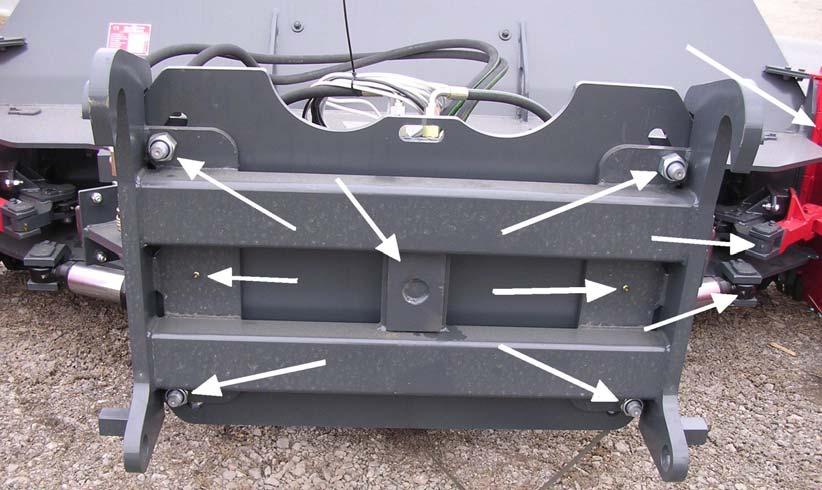

11 7:4 Hydraulik, sväng och horisontalpendling mm: Se till att hålla rent vid alla hydraulikdelar dels för att förhindra slitage och dels för att lättare upptäcka eventuella läckage. Svängaxelns och pendelaxelns muttrar (M36) kontrolleras samt axlarna smörjes (1st nippel/axel). Horisontalpendlingens skruvar (4st M30) ska efterdras efter ca 20 timmars körning och därefter kontrolleras veckovis. Anliggningen ska vara så att det ej går för tungt men ej heller glappar. Pendlingen i sidled är ±8. Kontrollera även åtdragning på skruvar till länkage, gångjärnsaxlar och stödben. Gångjärn ska smörjas i smörjnipplar (3st/sida). 11

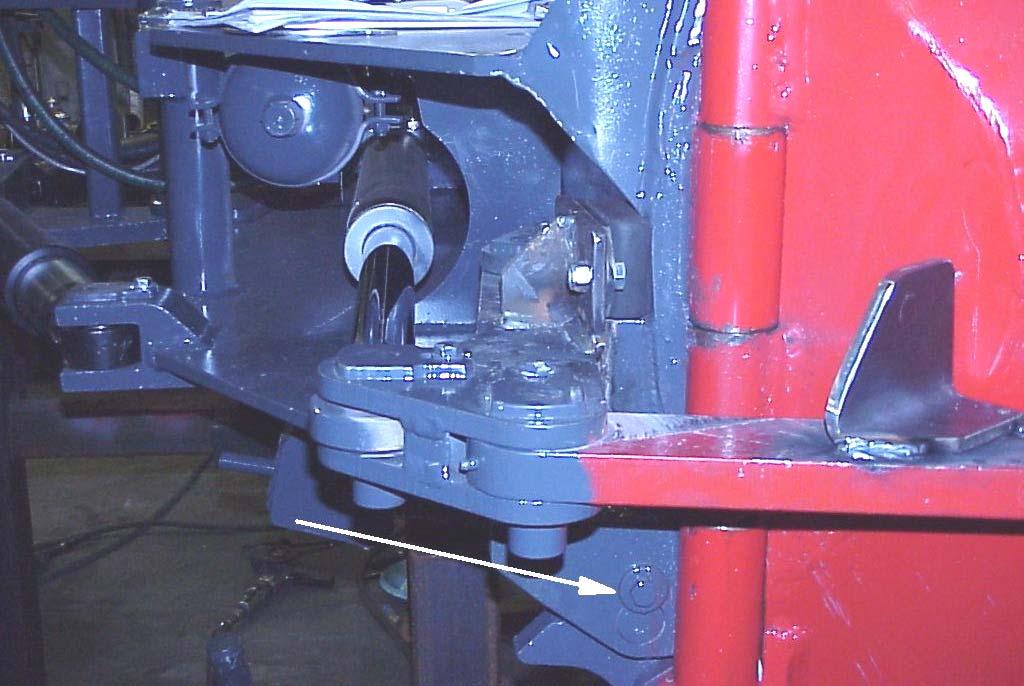

12 7:5 Klaffdemontering: 1. Vid demontering av klaffaxel ska först stoppskruv och bricka lossas på båda sidor. Sedan knackar man ut den från ena sidan. 2. Vid byte av sparskär kontrolleras samtidigt snöstoppen. Vid behov byts slangar. 3. Vingrörelse i förhållande till mittsvepet: 90 bakåt & 75 framåt. 7:6 Gångjärnsaxlar: Vid demontering av gångjärnsaxlar lossas skuvar och sedan drages axeln rätt upp. 12

13 Tillägg för: MULTIPLOG 5000 Höj/sänkbar vinge Art.Nr: Följande delar skiljer sig mot STD MP5000: Höger vinge höj/sänk med 45 grader kant & Detaljer för höj/sänk-funktionen: Vinglänk hö1 förstärkt (ers ) Vinglänk hö2 förstärkt (ers ) Vinglänk hö3 förstärkt (ers ) Cyl.fäste hö förstärkt (ers ) Cyl.fäste mitt förstärkt (ers ) Vingcyl HD+ (ers ) Svängcyl HD+ (ers ) Inre snöstopp Höger Hydr. Pendling m flytläge Extra sladd & brytare (se elschema flik 4) Elschema special (se elschema flik 4) Bussning till Cyl. Pendling Hydraulik (se hydraulschema flik 5) Se även foton detta tillägg på hydrauliken. 13

14 Specialdetaljer till MP5000 Höj/Sänkbar vinge / AR 14

15

16 Reservdelslista 5 / / FH Lista för reservdelar till Multiplog 5000 Plogsvep ( ) Pos Benämning Artikelnummer Antal/plog 01 Plåt (plogsvep) Övre livplåt Nedre livplåt Cylinderinfästning Stödbenshållare Diagonalstopp Distansplåt Öra Klammer för Acc.tank Nedre länkinfästning Övre länkinfästning Yttre öra Länkstopp Gångjärnskuts Lyftögla/Förstärkning Låsvingeunderlag Sidoplåt Pls 100x12 L=298 x 1 19 Ämnesrör 85/68 L=260 x 1 20 Cylinderfäste Klaffstopp Fäste elventil Plåt förstärkning Plåt förstärkning Plåt förstärkning

17

18 Reservdelslista 5 / / FH Lista för reservdelar till Multiplog 5000 SMST ( ) Pos Benämning Artikelnummer Antal/plog 01 Bakre ram Främre ram Vinge höger Vinge vänster Plogsvep Skevningsaxel Vridaxel Mutter (M36) Bricka Bricka Skruv (M30x100) Mutter (M30) Axel 35x Skruv (M10x25) Axel 35x A Ändbockat skär otandat B Ändbockat skär P Trehålslänk (höger & vänster) , Tvåhålslänk Stödben Skruv (M16x90) Mutter (M16) Skruv (M24x100) Mutter (M24) Stödbensfot Klaff A Plant skär otandat B Plant skät P A Mutter (M16) B Kil A Skruv (KH16x55) B Kilbult Hydraulschema Fjäderpaket klaff Elkablage Klaffaxel Gångjärnsaxel m. låsvinge Kil Klafftätning Låsvinge Snöstopp Vingstopp Bricka TBRSB 13x36x Glidlager Glidlager Lucka Skruv (M10x30) Mutter (M10) Gummibuffert

19

20 Reservdelslista 5 / / FH Lista för reservdelar till Multiplog 5000 Vingar. ( ) Pos Benämning Artikelnummer Antal/plog 01 Plåt (vingsvep) Gångjärnskuts Plåt för cylinderfäste Plåt för cylinderfäste Plåt Förstärkning Vinge komplett (höger) Vinge komplett (vänster)

21

22 Reservdelslista 5 / / FH Lista för reservdelar till Multiplog 5000 Fjäderpaket ( ) Pos Benämning Artikelnummer Antal/plog 01 Fjäderhållare Tryckstång Tallriksfjäder Fjäderpaket komplett

23

24 Reservdelslista 5 / / FH Lista för reservdelar till Multiplog 5000 Hydraulik ( ) Pos Benämning Artikelnummer Pris/st Antal/plog 01 Hydraulslang L=2600mm Hydraulslang L=700mm Hydraulslang L=530mm Hydraulslang L=820mm Hydraulslang L=530mm Kragkoppling Kragkoppling Strypadapter mm Kragkoppling Kragkoppling Tredoring GBR TBAD-ventil Väljarventil EDF V Accumulatortank 30bar TEMA H Kulventil BKH-G Adapter Kragkoppling Hydraulcylinder vinge Vä Hydraulcylinder vinge Hö Chockventil för vingcylindrar Tredoring GBR Hydraulcylinder ELM

25 Reservdelslista 5 / / FH Lista för reservdelar till Multiplog 5000 Elkablage. (Bild saknas) Pos Benämning Artikelnummer Antal/plog 01 Traktordelen Multiplogdelen Hållare för vipbrytare Elkablage komplett
