1 INSTALLATIONSGUIDE SW342 Gunilla Duschkabin Mått: 900 x 900 x 2200 mm.

2 BÄSTE KUND Tack för att du valt vår produkt. Tag några minuter att läsa denna manual innan installation och användning. VARNING 1. Se till att duschkabinen är stabil och sitter fast under installationen. 2. Använd inte surt eller starkt alkoholiskt rengöringsmedel så som aceton och ammoniak. Eventuella limfläckar på duschkabinen kan avlägsnas med lite bensin och en mjuk trasa. 3. För att undvika skador och repor, undvik att gnugga duschkabinen med hårt material eller grova redskap. 4. Lämna så lite vatten- och tvålrester som möjligt i kabinen efter användning.

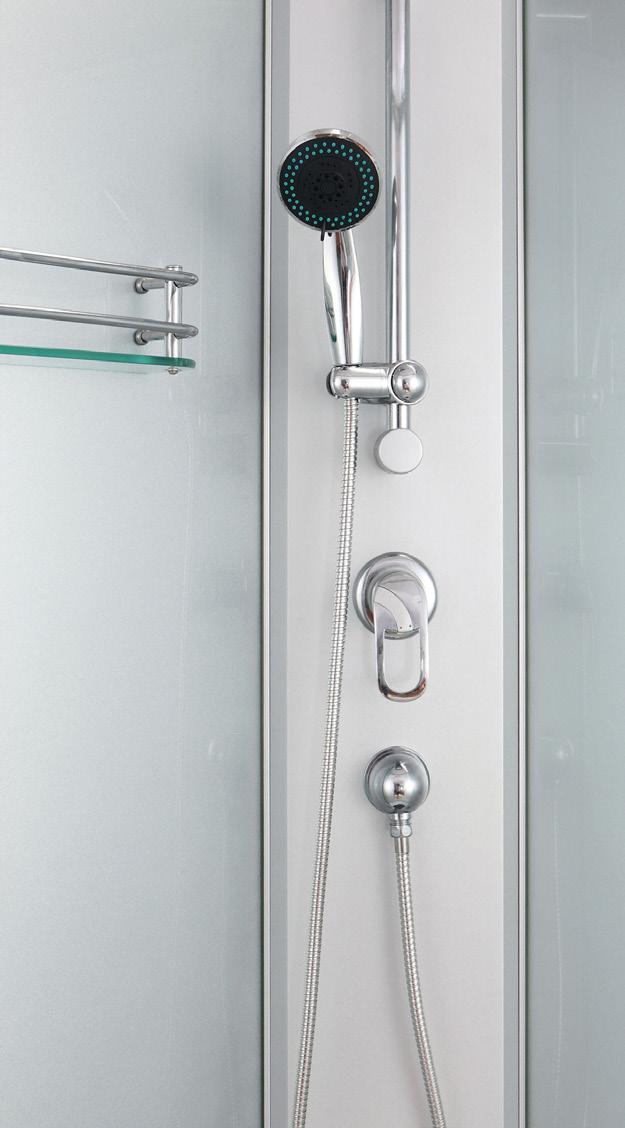

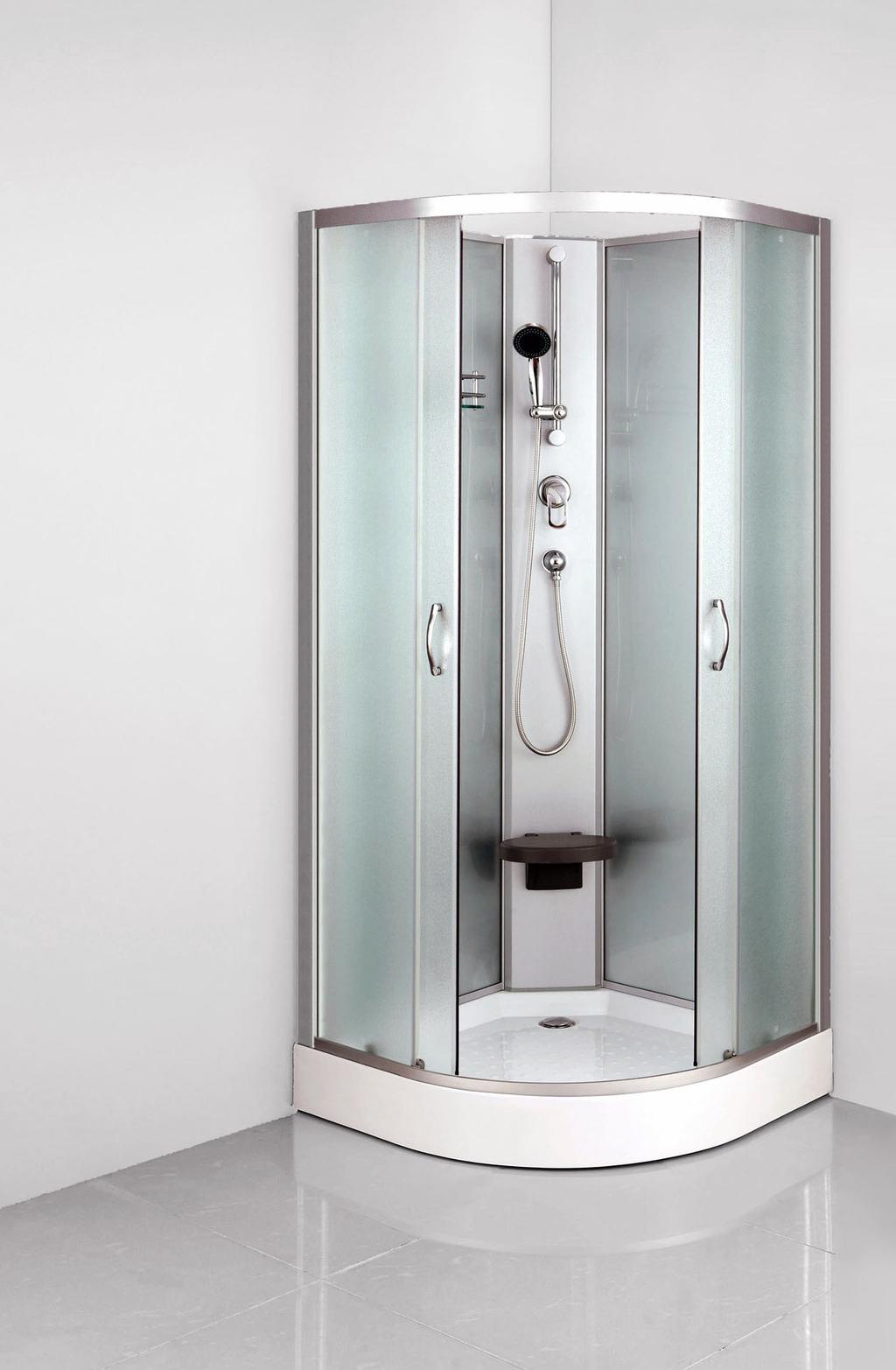

3 BILDER Bilder

4 RITNING Ritning Kontrollera måtten innan påbörjad installation.

5 FÖRBEREDELSER Använd verktyg för att öppna förpackningen. Kontrollera att alla tillbehör finns i förpackningen. Gunilla duschkabin levereras med följande tillbehör: Verktyg som behövs för installationen: 01. Bottenplatta 1 st. 02. Ytterprofiler 2 st. 03. Övre och undre ram 2 st. 04. Glasväggar 2 st. 05. Glasdörrar 2 st. 06. Vänster bakstycke 1 st. 07. Höger bakstycke 1 st 08. Magnetlister 2 st (färdigmonterade vid leverans). 09. Plastlister 2 st. 10. Plastlister 2 st. 11. Duschpanel 1 st. 12. Dörrhjul vänster 4 st. 13. Dörrhjul höger 4 st. 14. Fästbricka för glas 8 st. 15. Dörrstopp 4 st. 16. Handtag 2 st. 17. Handdusch 1 st. 18. Duschstång 1 st. 19. Hylla 1 st. 20. Duschslang 1 st. 21. Skruv 4x25 mm 8 st. 22. Skruv 4x10 mm 18 st. 23. Skruv 4x16 mm 4 st. 24. Skruv 4x20 mm10 st. 25. Skruv 4x12 mm 4 st. C B A D E F J I H K G A: Maskeringstejp B: Penna C: Vattenpass D: Skiftnyckel E: Stjärnskruvmejsel F: Spårskruvmejsel G: Borrmaskin H: 2,8 mm borr I: Fast nyckel mindre J: Fast nyckel större K: Silikon

6 FÖRBEREDELSER 01. Bottenplatta 1 st. 02. Ytterprofiler 2 st. 03. Övre och undre ram 2 st. 04. Glasväggar 2 st. 05. Glasdörrar 2 st. 06. Vänster bakstycke 1 st. 07. Höger bakstycke 1 st 08. Magnetlister 2 st. 09. Plastlister 2 st. 10. Plastlister 2 st. 11. Duschpanel 1 st. 12. Dörrhjul vänster 4 st. 13. Dörrhjul höger 4 st. 14. Fästbricka för glas 8 st. 15. Dörrstopp 4 st. 16. Handtag 2 st. 17. Handdusch 1 st. 18. Duschstång 1 st. 19. Hylla 1 st. 20. Duschslang 1 st. 21. Skruv 4x25 mm 8 st. 22. Skruv 4x10 mm 18 st. 23. Skruv 4x16 mm 4 st. 24. Skruv 4x20 mm10 st. 25. Skruv 4x12 mm 4 st.

7 INSTALLATIONSPROCESS 1. Placera bottenplatta Varmvatten Kallvatten 1. Placera duschkabinens bottenplatta i hörnet där duschkabinen ska stå. Mät med vattenpass så att bottenplattan står helt rakt både vågrätt och lodrätt. Justera höjden med skruvarna enligt bilden. Tag bort den skyddande plasten om den sitter kvar. 2. Montera avloppsröret och justera så att det sitter helt rakt. 2. Montera kabinfront 1. Skruva ihop den övre och undre ramen med aluminiumprofilerna med skruv 21 enligt bilden. 2. Placera glasväggarna. 3. Sätt fast fästbrickorna 14 i den övre och undre ramen och skruva fast med skruv 22, på de ställen som bilden visar.

8 INSTALLATIONSPROCESS 3. Montera dörrstopp, lister och glasdörrar 1. Skruva fast dörrstopp med skruv 25 på de ställen bilden visar. 2. Placera plastlisterna 09 enligt bilden. 3. Skruva fast övre och undre dörrhjul på glasdörrarna. 4. Häng glasdörrarna på den övre ramen och tryck ner dörrhjulen i spåren.

9 INSTALLATIONSPROCESS 4. Montera lister, handtag, hylla och duschstång 1. Fäst plastlist 10 längs med glasdörrarnas inre långsidor. Magnetlisterna 08 sitter färdigmonterade längs med glasdörrarnas yttre långsidor. 3. Skruva fast hyllan på det vänstra bakstycket. 4. Skruva fast duschstången på duschpanelen. 2. Skruva fast handtagen på glasdörrarna.

10 INSTALLATIONSPROCESS 5. Montera bakstycken 1. Skjut in duschkabinens bakstycken i ytterprofilerna, förborra och skruva fast med skruv Fäst bakstycken i bottenplattan med skruv 23 enligt bilden. 2. Skruva fast bakstycken i duschpanel med skruv 24 och plastlist emellan enligt bilden.

11 INSTALLATIONSPROCESS 6. Montera handdusch och slangar 1. Skruva ihop och sätt fast handduschen. Varmvatten Kallvatten 2. Montera slangar för varm- och kallvatten till duschen. 3. Täta med silikon runt bottenplatta, bakstycken och duschpanel. 7. Rengöring och underhåll 1. Använd milt flytande diskmedel och mjuk trasa för daglig rengöring. Använd inte rengöringsmedel med aceton eller ammoniak. Använd inte desinfektor med syra eller formaldehyd vid desinfektion. 2. Om repa uppstår på badkarets yta, använd 2000# vattenslippapper till att putsa repan och polera sedan. Slippapper och polermedel finns att köpa i järnhandeln. 3. Kalkrester kan tas bort med varm citronsyra eller vinäger på en mjuk trasa. 4. Regelbunden rengöring är inte nödvändig på förgyllda och silverbelagda delar. 5. För att undvika repor, rengör inte duschkabinen med hårda eller grova material. Gunilla duschkabin är nu klar att användas. Vid eventuella problem under installationen är du varmt välkommen att kontakta kundtjänst: Telefon: kundtjanst@swedmart.se

SWEDMART AKTIEBOLAG FÖRETAGSINFORMATION Företagsnamn: Swedmart Aktiebolag Organisationsnr: 556837-5462 Ägare: Fastighet och förvaltningsbolag Bankgironr: 202-7563 Postadress: Industrivägen

12 SWEDMART AKTIEBOLAG FÖRETAGSINFORMATION Företagsnamn: Swedmart Aktiebolag Organisationsnr: Ägare: Fastighet och förvaltningsbolag Bankgironr: Postadress: Industrivägen 14, Tyresö KONTAKTUPPLYSNINGAR Telefon: Order: Kundtjänst: Web: Besöksadress: Industrivägen Tyresö
