1 Digital Projector X31i/X36i/X46i/WX36i X31i/X36i/X46i/WX36i Projecteur numérique - Garantie du produit et guide de sécurité X31i/X36i/X46i/WX36i Digitalprojektor - Produktgarantie und Sicherheitshinweise X31i/X36i/X46i/WX36i Proyector digital - Garantia de producto e Instrucciones de seguridad X31i/X36i/X46i/WX36i Proiettore digitale - Garanzia del Prodotto e Manuale di Sicurezza X31i/X36i/X46i/WX36i Digitale Projector - Garantie op het product en veiligheidsvoorschriften X31i/X36i/X46i/WX36i Projector Digital - Garantia do Produto e Guia de Segurança X31i/X36i/X46i/WX36i Digital projektor - Produktgaranti och säkerhetsguide X31i/X36i/X46i/WX36i 数 码 投 影 机 - 产 品 保 修 和 安 全 指 南 X31i/X36i/X46i/WX36i 디지털 프로젝터 - 제품보증 및 안전지침 X31i/X36i/X46i/WX36i Мультимедийный проектор - Гарантия на изделие и Меры предосторожности X31i/X36i/X46i/WX36i Digitaalinen projektori - Tuotetakuu ja turvallisuusopas

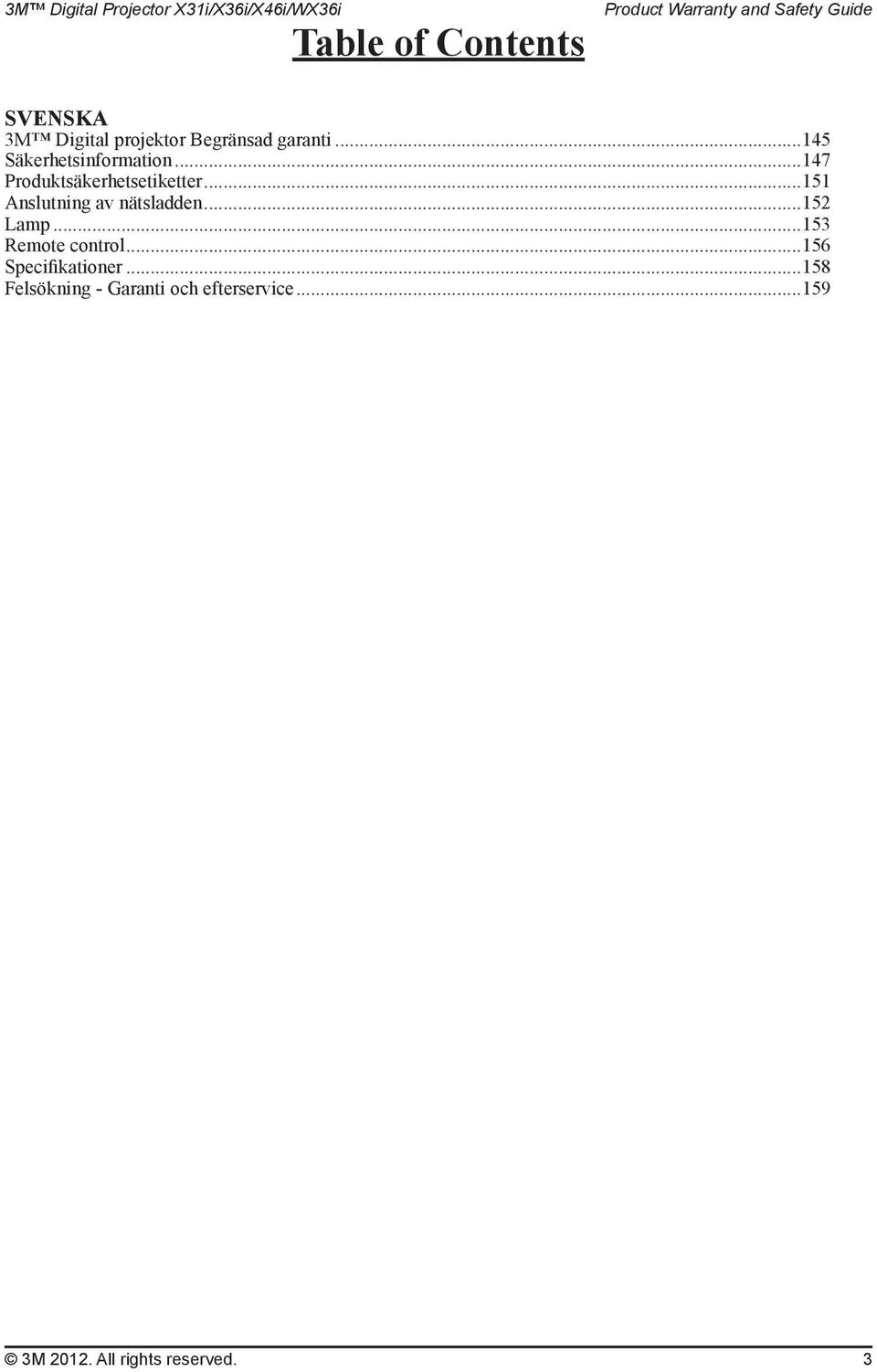

2 3M Digital Projector X31i/X36i/X46i/WX36i Table of Contents 3M Digital projektor Begränsad garanti Säkerhetsinformation Produktsäkerhetsetiketter Anslutning av nätsladden Lamp Remote control Specifikationer Felsökning - Garanti och efterservice M All rights reserved. 3

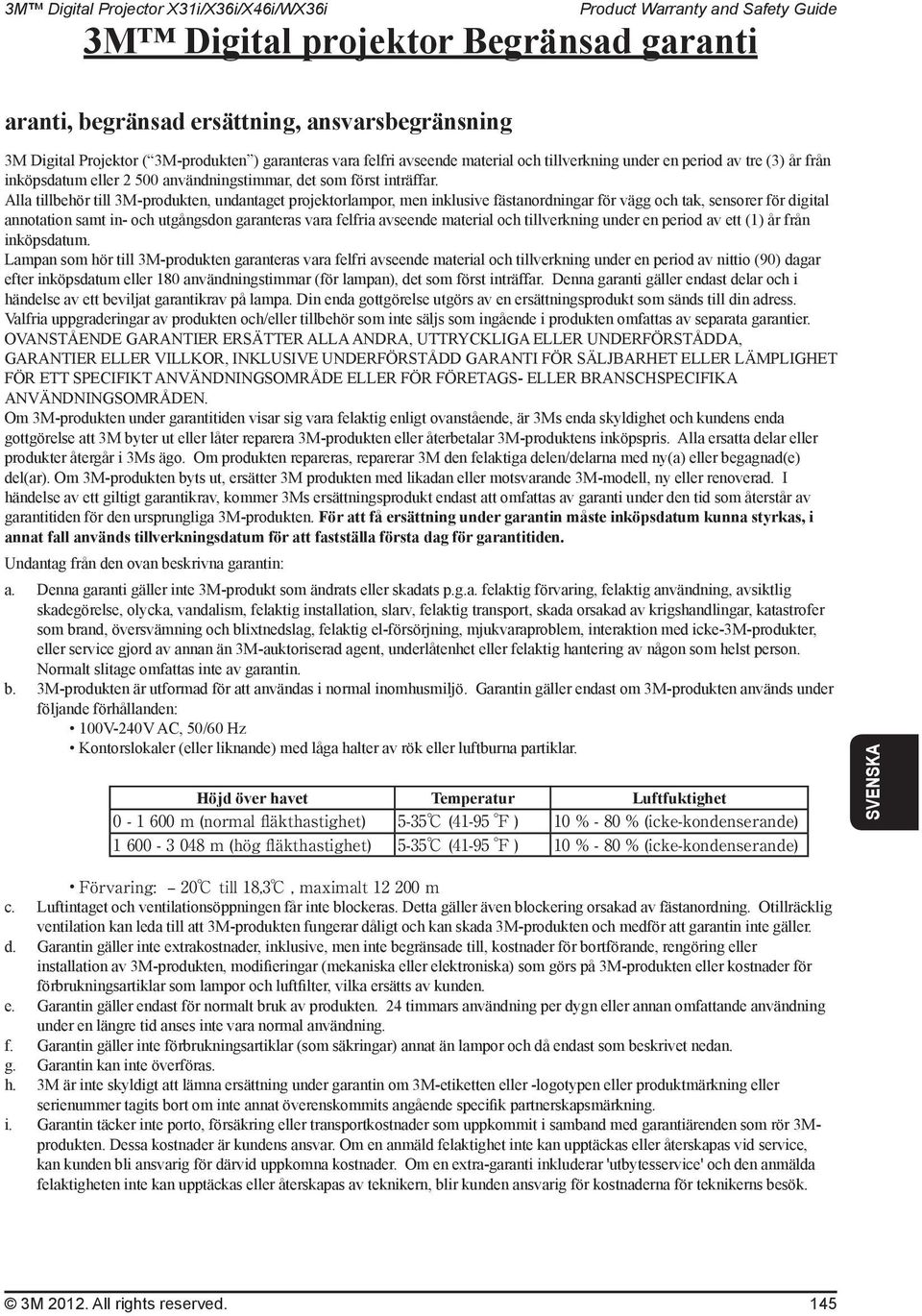

3 3M Digital Projector X31i/X36i/X46i/WX36i 3M Digital projektor Begränsad garanti aranti, begränsad ersättning, ansvarsbegränsning 3M Digital Projektor ( 3M-produkten ) garanteras vara felfri avseende material och tillverkning under en period av tre (3) år från inköpsdatum eller användningstimmar, det som först inträffar. Alla tillbehör till 3M-produkten, undantaget projektorlampor, men inklusive fästanordningar för vägg och tak, sensorer för digital annotation samt in- och utgångsdon garanteras vara felfria avseende material och tillverkning under en period av ett (1) år från inköpsdatum. Lampan som hör till 3M-produkten garanteras vara felfri avseende material och tillverkning under en period av nittio (90) dagar efter inköpsdatum eller 180 användningstimmar (för lampan), det som först inträffar. Denna garanti gäller endast delar och i händelse av ett beviljat garantikrav på lampa. Din enda gottgörelse utgörs av en ersättningsprodukt som sänds till din adress. Valfria uppgraderingar av produkten och/eller tillbehör som inte säljs som ingående i produkten omfattas av separata garantier. OVANSTÅENDE GARANTIER ERSÄTTER ALLA ANDRA, UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA, GARANTIER ELLER VILLKOR, INKLUSIVE UNDERFÖRSTÅDD GARANTI FÖR SÄLJBARHET ELLER LÄMPLIGHET FÖR ETT SPECIFIKT ANVÄNDNINGSOMRÅDE ELLER FÖR FÖRETAGS- ELLER BRANSCHSPECIFIKA ANVÄNDNINGSOMRÅDEN. Om 3M-produkten under garantitiden visar sig vara felaktig enligt ovanstående, är 3Ms enda skyldighet och kundens enda gottgörelse att 3M byter ut eller låter reparera 3M-produkten eller återbetalar 3M-produktens inköpspris. Alla ersatta delar eller produkter återgår i 3Ms ägo. Om produkten repareras, reparerar 3M den felaktiga delen/delarna med ny(a) eller begagnad(e) del(ar). Om 3M-produkten byts ut, ersätter 3M produkten med likadan eller motsvarande 3M-modell, ny eller renoverad. I händelse av ett giltigt garantikrav, kommer 3Ms ersättningsprodukt endast att omfattas av garanti under den tid som återstår av garantitiden för den ursprungliga 3M-produkten. För att få ersättning under garantin måste inköpsdatum kunna styrkas, i annat fall används tillverkningsdatum för att fastställa första dag för garantitiden. Undantag från den ovan beskrivna garantin: a. Denna garanti gäller inte 3M-produkt som ändrats eller skadats p.g.a. felaktig förvaring, felaktig användning, avsiktlig skadegörelse, olycka, vandalism, felaktig installation, slarv, felaktig transport, skada orsakad av krigshandlingar, katastrofer som brand, översvämning och blixtnedslag, felaktig el-försörjning, mjukvaraproblem, interaktion med icke-3m-produkter, eller service gjord av annan än 3M-auktoriserad agent, underlåtenhet eller felaktig hantering av någon som helst person. Normalt slitage omfattas inte av garantin. b. 3M-produkten är utformad för att användas i normal inomhusmiljö. Garantin gäller endast om 3M-produkten används under följande förhållanden: 100V-240V AC, 50/60 Hz Kontorslokaler (eller liknande) med låga halter av rök eller luftburna partiklar. Höjd över havet Temperatur Luftfuktighet m (normal fläkthastighet) 5-35 (41-95 ) 10 % - 80 % (icke-kondenserande) m (hög fläkthastighet) 5-35 (41-95 ) 10 % - 80 % (icke-kondenserande) Förvaring: 20 till 18,3, maximalt m c. Luftintaget och ventilationsöppningen får inte blockeras. Detta gäller även blockering orsakad av fästanordning. Otillräcklig ventilation kan leda till att 3M-produkten fungerar dåligt och kan skada 3M-produkten och medför att garantin inte gäller. d. Garantin gäller inte extrakostnader, inklusive, men inte begränsade till, kostnader för bortförande, rengöring eller installation av 3M-produkten, modifieringar (mekaniska eller elektroniska) som görs på 3M-produkten eller kostnader för förbrukningsartiklar som lampor och luftfilter, vilka ersätts av kunden. e. Garantin gäller endast för normalt bruk av produkten. 24 timmars användning per dygn eller annan omfattande användning under en längre tid anses inte vara normal användning. f. Garantin gäller inte förbrukningsartiklar (som säkringar) annat än lampor och då endast som beskrivet nedan. g. Garantin kan inte överföras. h. 3M är inte skyldigt att lämna ersättning under garantin om 3M-etiketten eller -logotypen eller produktmärkning eller serienummer tagits bort om inte annat överenskommits angående specifik partnerskapsmärkning. i. Garantin täcker inte porto, försäkring eller transportkostnader som uppkommit i samband med garantiärenden som rör 3Mprodukten. Dessa kostnader är kundens ansvar. Om en anmäld felaktighet inte kan upptäckas eller återskapas vid service, kan kunden bli ansvarig för därvid uppkomna kostnader. Om en extra-garanti inkluderar 'utbytesservice' och den anmälda felaktigheten inte kan upptäckas eller återskapas av teknikern, blir kunden ansvarig för kostnaderna för teknikerns besök. 3M All rights reserved. 145

4 3M Digital Projector X31i/X36i/X46i/WX36i OM INSTRUKTIONERNA I 3M-PRODUKTENS MANUAL INTE FÖLJS, ELLER OM 3M-PRODUKTEN INTE ANVÄNDS ENLIGT 3Ms ANVISNING, UPPHÖR ALLA GARANTIER OCH BEGRÄNSADE GOTTGÖRELSER ATT GÄLLA. UTOM ENLIG VAD SOM BESKRIVS I 3Ms PRODUKTHANDBOK, ÄR 3M INTE ANSVARIGT FÖR NÅGRA SOM HELST INDIREKTA, OFÖRUTSEDDA ELLER SÄRSKILDA SKADOR ELLER FÖLJDSKADOR (INKLUSIVE, MEN INTE BEGRÄNSAT TILL, FÖRLUST AV VINST, INTÄKT ELLER NÄRINGSVERKSAMHET) ORSAKADE AV ELLER PÅ NÅGOT SÄTT RELATERADE TILL HUR PROJEKTORN FUNGERAR, ANVÄNDNING AV PROJEKTORN ELLER OFÖRMÅGA ATT ANVÄNDA 3M-PRODUKTEN. Denna begränsning gäller oavsett på vilken laglig grund ersättning begärs. Om du vill utnyttja garantin, ring eller skriv till ditt lokala 3M-företag eller 3M-auktoriserat serviceställe för att få ett ärendenummer som ger dig rätt att återsända produkten. Om du befinner dig i Kontinentala USA, kontakta 3Ms kundtjänst på telefon eller skicka e-post meetings@mmm.com. Vad 3M gör för att rätta till fel: Om din 3M-produkt behöver service, kommer 3M att be dig att ta med eller skicka 3M-produkten, ordentligt förpackad i originalförpackningen eller motsvarande, tillsammans med handling (t.ex. kvitto) som styrker inköpsdatum, till 3Ms serviceställe (eget eller auktoriserat ombud). 3M kommer att avgöra om den felaktiga komponenten skall repareras eller bytas ut och göra detta utan att debitera kostnad för delar eller arbete. 3M står för kostnaden för transport tillbaka till kunden. När garantiarbetet innebär att en 3M-produkt eller -komponent byts ut, övergår den utbytta produkten/komponenten i 3Ms ägo. Ersättningsprodukten eller -komponenten kan vara ny eller renoverad enligt 3Ms kvalitetsnormer, och 3M avgör om ersättningsprodukten/-komponenten skall vara en annan modell av motsvarande typ och kvalitet. 3Ms ansvar för att ersätta den garanterade 3M-produkten/komponenten överstiger inte det ursprungliga detaljhandelspriset för 3M-produkten. För utbytes- eller ersättningsprodukter/komponenter gäller den resterande garantitiden för produkten som omfattas av denna begränsade garanti. Dock, alla ersättningslampor täcks av den begränsade 90-dagars garantitiden beskriven ovan M All rights reserved.

5 3M Digital Projector X31i/X36i/X46i/WX36i Säkerhetsinformation Läs, förstå och följ all säkerhetsinformation som står i Produktgaranti och säkerhetsguide och i Snabbguide innan du använder modell X31i/ X36i/X46i/WX36i Digital projektor. Servicepersonalen måste också läsa och förstå säkerhetsinformationen som står i Servicehandboken. Spar dessa instruktioner för framtida referens. AVSEDD ANVÄNDNING 3M digitala projektorer har utformats, byggts och testats för användning inomhus, med lampor och hårdvara för takmontering som har tillverkats av 3M och normal spänning (100V till 240V, 50/60Hz). Andra ersättningslampor, användning utomhus eller annan spänning har inte testats och det kan hända att sådan användning skadar projektorn eller kringutrustning och/eller ge upphov till potentiellt farliga användningsförhållanden. 3M digitala projektorer är utformade för användning i normal kontorsmiljö. 100V - 240V AC, 50/60 Hz 5 till 35 C (41 till 95 F) 10-80% RH (utan kondens) m ( fot) över havet Den omgivande driftsmiljön ska vara fri från luftburen rök, fett, olja och andra föroreningar som kan påverka funktionen och prestanda på projektorn. Förklaring av Signalord och symboler på Säkerhetsetiketter och Instruktioner VARNING: OBS: Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till dödliga eller allvarliga skador. Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till lättare eller mindre allvarliga skador. Varning: Farlig spänning Varning: Farlig hög temperatur Varning: Högt tryck Kännedom: Se Säkerhetsinstruktionerna i bruksanvisningarna 3M All rights reserved. 147

6 VARNING 3M Digital Projector X31i/X36i/X46i/WX36i För att minska risken kopplad till kvävning: - Förvara batterier oåtkomligt för barn och husdjur. För att minska risken kopplad till utsättning för farlig spänning: - Dra ut strömkabeln när projektorn inte används, under lampbyte och vid rengöring. - Ta inte bort andra skruvar än de som angivits i instruktionerna för lampbyte. - Förvara eller använd inte denna projektor i våta utrymmen. - Modifiera inte denna projektor. - Försök inte serva denna projektor - det finns inga delar, förutom lampmodulen, inuti projektorn som kan servas. Kontakta en av 3M auktoriserad serviceinrättning för service. - Se till att inte vatten eller andra vätskor kommer in i projektorn. För att minska risken kopplad till miljöförorening på grund av kvicksilver i projektorlampan: - Gör dig av med lampan i enlighet med tillämpliga nationella, statliga och lokala föreskrifter. - Gör dig av med projektorlampan på ett sätt som motsvarar de lokala normerna för farligt kvicksilveravfall. I USA kontakta (3M US) eller Electronic Industries Alliance på I Kanada kontakta (3M Canada) För att minska risken kopplad till utsättning för farlig spänning och/eller eld: - Byt strömkabel om den är skadad. - Kontakta en av 3M auktoriserad serviceinrättning om projektorn skadas. - Använd en jordad förlängningssladd som minst motsvara kraven för projektorn. - Anslut denna projektor till ett jordat uttag. För att minska risken kopplad till farlig spänning, stöt, snubblande och starkt synligt ljus: - Använd inte denna projektor i närheten av barn utan tillsyn. För att minska risken kopplad till höga yttemperaturer på projektorlampan: - Dra ut nätkabeln ur vägguttaget och låt lampan svalna i 45 minuter innan byte av lampa. För att minska risken kopplad till en brusten lampa: - Handha alltid den ömtåliga lampmodulen försiktigt. - Ta bort projektorn från tak- eller väggmontering innan byte av lampa. - Om lampan går sönder kan små glaspartiklar falla ut när lampdörren öppnas eller då projektorn lutas. - Var försiktig då du byter lampmodulen om lampan har brustit - det kan förekomma små glaspartiklar och små mängder av kvicksilver. - Ventilera utrymmet där lampan har brustit. - Använd skyddsglasögon och handskar vid rengöring av spillror från en brusten lampa. - Samla försiktigt upp de spillrorna från den brustna lampan i en stängd behållare och gör dig av med behållaren samt den trasiga lampmodulen i enlighet med nationella, statliga och lokala föreskrifter. - Tvätta händerna noggrant efter handhavande av spillror från en brusten lampa. - Byt ut lampmodulen när meddelandet för lampbyte visas. - Byt aldrig ut lampmodulen med en tidigare använd lampmodul M All rights reserved.

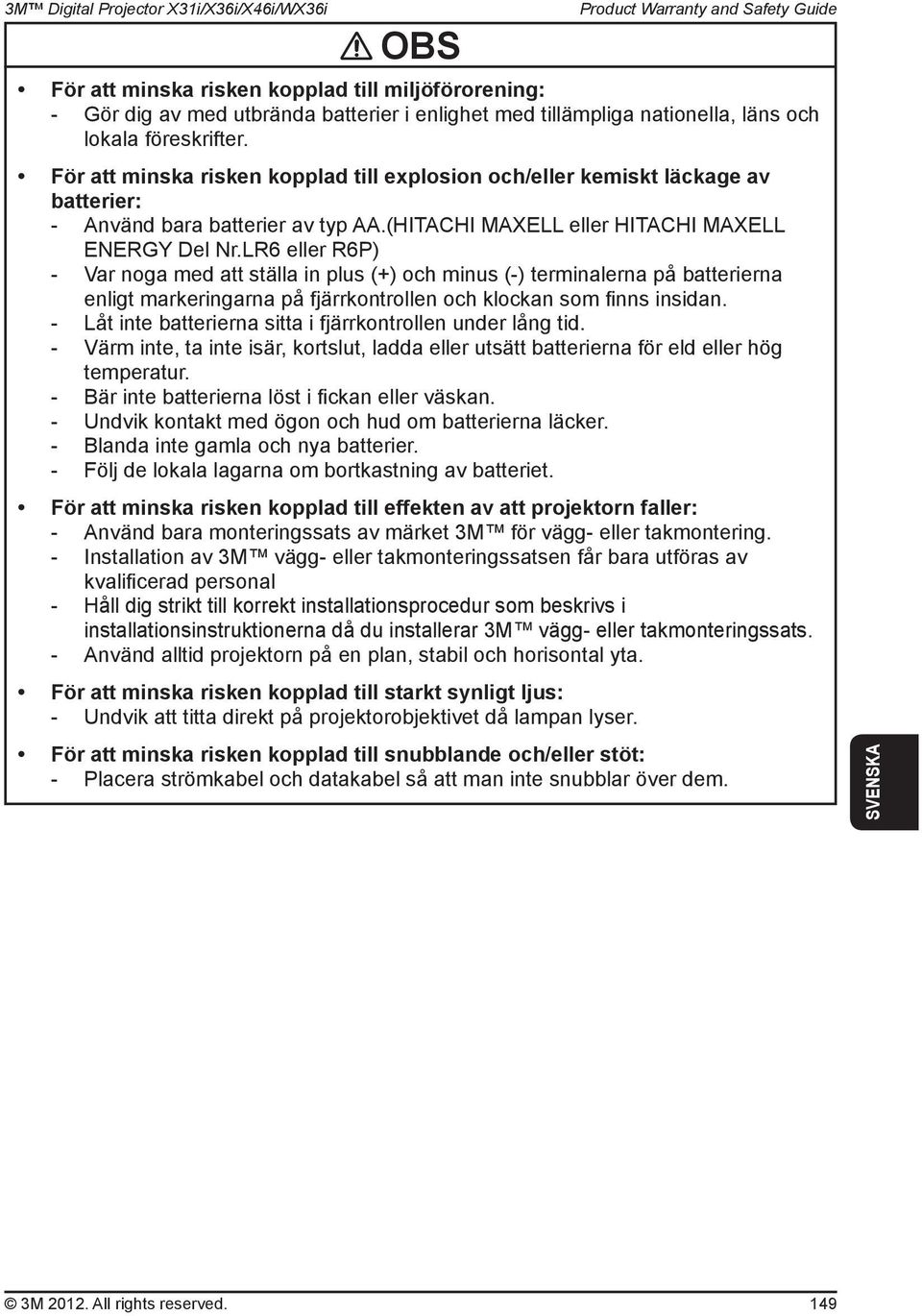

7 3M Digital Projector X31i/X36i/X46i/WX36i OBS För att minska risken kopplad till miljöförorening: - Gör dig av med utbrända batterier i enlighet med tillämpliga nationella, läns och lokala föreskrifter. För att minska risken kopplad till explosion och/eller kemiskt läckage av batterier: - Använd bara batterier av typ AA.(HITACHI MAXELL eller HITACHI MAXELL ENERGY Del Nr.LR6 eller R6P) - Var noga med att ställa in plus (+) och minus (-) terminalerna på batterierna enligt markeringarna på fjärrkontrollen och klockan som finns insidan. - Låt inte batterierna sitta i fjärrkontrollen under lång tid. - Värm inte, ta inte isär, kortslut, ladda eller utsätt batterierna för eld eller hög temperatur. - Bär inte batterierna löst i fickan eller väskan. - Undvik kontakt med ögon och hud om batterierna läcker. - Blanda inte gamla och nya batterier. - Följ de lokala lagarna om bortkastning av batteriet. För att minska risken kopplad till effekten av att projektorn faller: - Använd bara monteringssats av märket 3M för vägg- eller takmontering. - Installation av 3M vägg- eller takmonteringssatsen får bara utföras av kvalificerad personal - Håll dig strikt till korrekt installationsprocedur som beskrivs i installationsinstruktionerna då du installerar 3M vägg- eller takmonteringssats. - Använd alltid projektorn på en plan, stabil och horisontal yta. För att minska risken kopplad till starkt synligt ljus: - Undvik att titta direkt på projektorobjektivet då lampan lyser. För att minska risken kopplad till snubblande och/eller stöt: - Placera strömkabel och datakabel så att man inte snubblar över dem. 3M All rights reserved. 149

8 Viktiga anmärkningar 3M Digital Projector X31i/X36i/X46i/WX36i 1. Öppna alltid linsens slutare, eller ta av linsskyddet när projektionslampan är på. 2. Undvik att lampan går sönder innan användningstiden är slut genom att inte ändra projektorns monteringsläge (skrivbord takmontering eller tak skrivbordsmontering) och fortsätt att använda samma lampa. 3. För att undvika en kortare varaktighet av lampan, ska du inte röra projektorlampan med bara fingrar. 4. För att undvika en minskning av bildkvaliteten, ska du inte röra projektorobjektiven eller andra invändiga optiska komponenter. 5. Använd inte rengöringsmedel, kemiska produkter eller sprayer för att rengöra enheten, utom de produkter som nämns i Snabbuide. 6. För att lampan ska vara maximalt länge, ska du inte utsätta den för slag eller låta den falla, handha den vårdslöst eller skrapa lampglaset. Dessutom ska du aldrig installera en gammal eller använd lampa. 7. Håll luftfiltret rent. Se rengöringsinstruktionerna som står i Snabbuide. 8. Håll alla ventilationsöppningar fria från hinder. 9. I vissa länder kan nätspänningen vara INSTABIL. Projektorn är konstruerad för säker drift inom ett spänningsområde på 100 till 120volt / 220 till 240volt (50 till 60Hz) ±10 % men kan upphöra att fungera vid spänningsfall eller spänningstoppar på ±10 volt. I högriskområden som dessa rekommenderar vi att en linjeutjämnare används. 10. Blockera inte intags- eller utblåsventilerna. Detta medför att projektorn överhettas och stängs av. 11. Placera inte projektorn i direkt solljus eller nära heta föremål som ett element. 12. För att förebygga skada på projektorn, håll alltid i projektorn när du använder höjdjusteringsknapparna för att justera höjdjusteringsfötterna. 13. Använd medföljande kabel eller anvisad kabel för anslutning. En del kablar måste användas med kärna. En allt för lång kabel kan orsaka viss bildförsämring. Kontakta din återförsäljare för detaljer. För kablar med kärna bara i ena änden, anslut änden med kärna till projektorn. 14. Se till att du ansluter apparaterna till rätt port. Felaktig anslutning kan resultera i tekniskt fel och/eller skada på apparaten och/eller projektorn. 15. Placera inte projektorn med sidan/fronten/baksidan upp, utom vid underhåll av luftfiltret. 16. Märket anger överensstämmelse med "Waste Electrical and Electronic Equipment Directive 2002/96/EC (WEEE)." Märket anger kravet på att använda tillgängliga retur- och insamlingssystem och att EJ avyttra utrustningen, inkluderat förbukade eller kasserade batterier, som osorterat kommunalt avfall. Om det på batterier eller ackumulatorer som medföljer denna utrustning visas kemiska symboler för Hg, Cd eller Pb betyder det att batteriet innehåller högre halter av tungmetaller än 0,0005 % kvicksilver eller mer än 0,002 % kadmium eller mer än 0,004 % bly M All rights reserved.

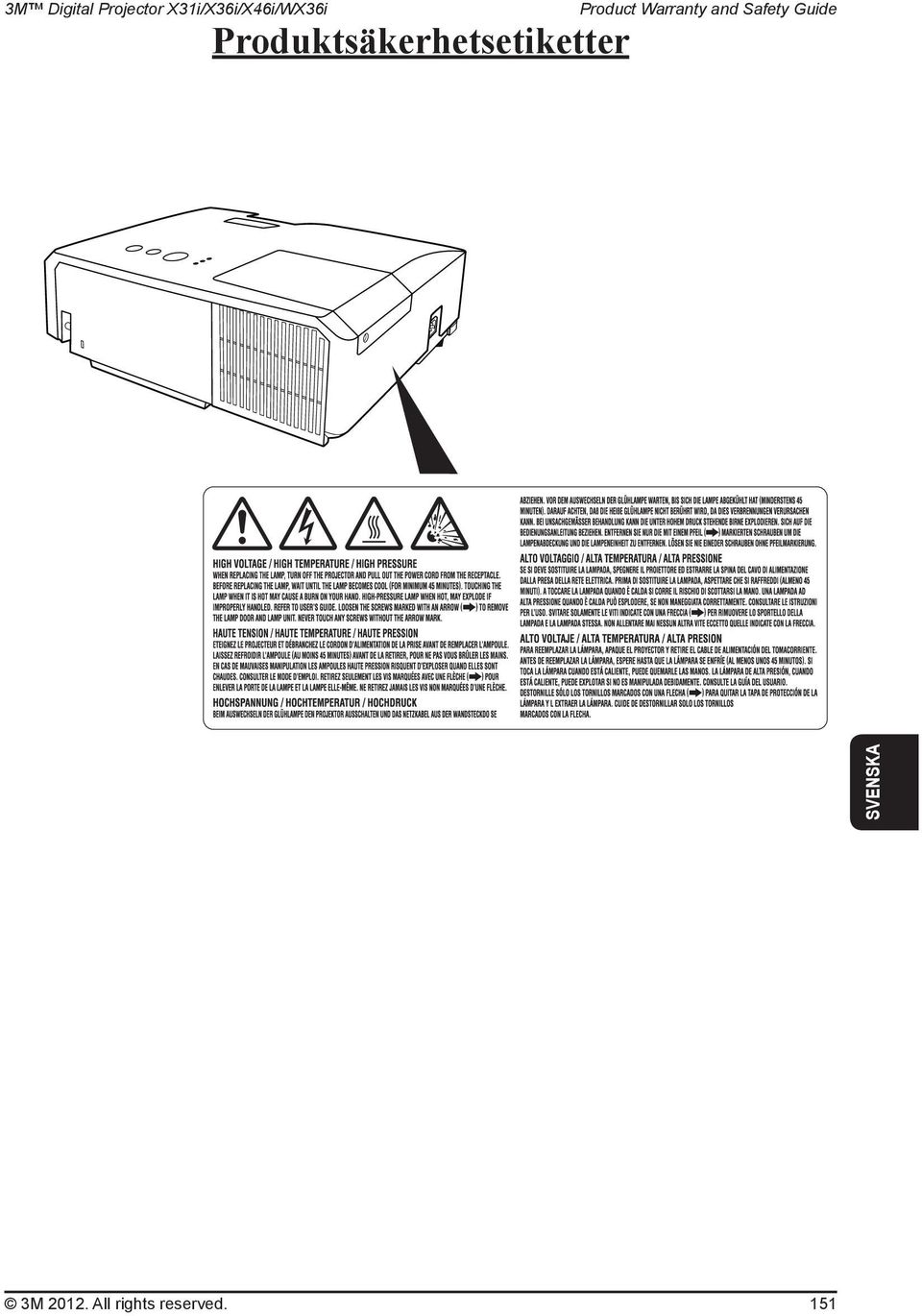

9 3M Digital Projector X31i/X36i/X46i/WX36i Produktsäkerhetsetiketter 3M All rights reserved. 151

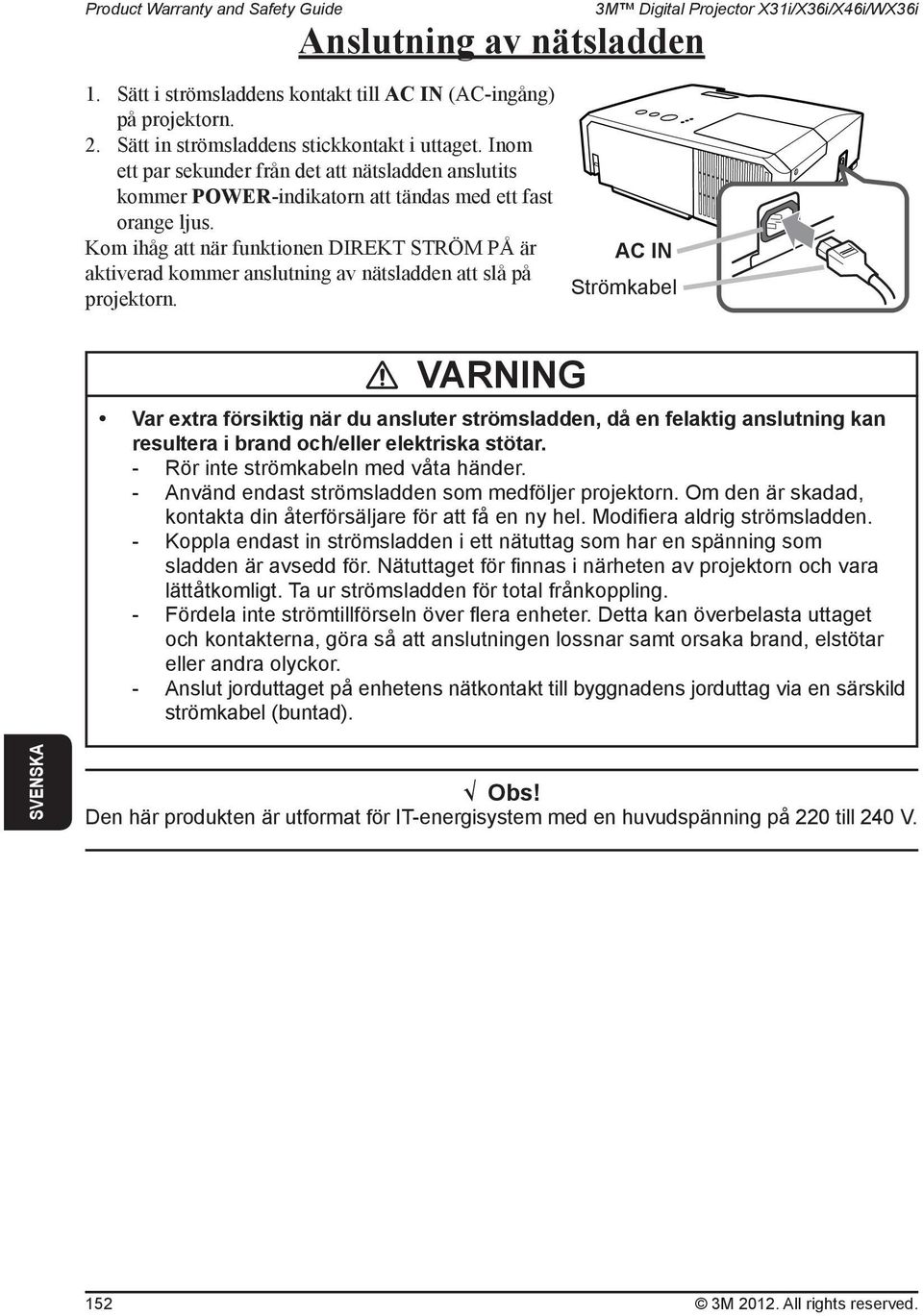

10 Anslutning av nätsladden 1. Sätt i strömsladdens kontakt till AC IN (AC-ingång) på projektorn. 2. Sätt in strömsladdens stickkontakt i uttaget. Inom ett par sekunder från det att nätsladden anslutits kommer POWER-indikatorn att tändas med ett fast orange ljus. Kom ihåg att när funktionen DIREKT STRÖM PÅ är aktiverad kommer anslutning av nätsladden att slå på projektorn. 3M Digital Projector X31i/X36i/X46i/WX36i AC IN Strömkabel VARNING Var extra försiktig när du ansluter strömsladden, då en felaktig anslutning kan resultera i brand och/eller elektriska stötar. - Rör inte strömkabeln med våta händer. - Använd endast strömsladden som medföljer projektorn. Om den är skadad, kontakta din återförsäljare för att få en ny hel. Modifiera aldrig strömsladden. - Koppla endast in strömsladden i ett nätuttag som har en spänning som sladden är avsedd för. Nätuttaget för finnas i närheten av projektorn och vara lättåtkomligt. Ta ur strömsladden för total frånkoppling. - Fördela inte strömtillförseln över flera enheter. Detta kan överbelasta uttaget och kontakterna, göra så att anslutningen lossnar samt orsaka brand, elstötar eller andra olyckor. - Anslut jorduttaget på enhetens nätkontakt till byggnadens jorduttag via en särskild strömkabel (buntad). Obs! Den här produkten är utformat för IT-energisystem med en huvudspänning på 220 till 240 V M All rights reserved.

11 3M Digital Projector X31i/X36i/X46i/WX36i Lampfunktion: Lampan Följande symptom kan innebära att lampan behöver bytas ut: LAMP-indikatorn är röd. VARNING För att minska risken kopplad till miljöförorening på grund av kvicksilver i projektorlampan: - Gör dig av med lampan i enlighet med tillämpliga nationella, statliga och lokala föreskrifter. - Gör dig av med projektorlampan på ett sätt som motsvarar de lokala normerna för farligt kvicksilveravfall. I USA kontakta (3M US) eller Electronic Industries Alliance på I Kanada kontakta (3M Canada) Visa lampans användningstid Så här avgör du hur länge lampan har använts: 1. Tryck in knappen MENU på fjärrkontrollen i tre sekunder medan projektorn är på Välj ALTERNATIV på menyn med hjälp av knappen och tryck därefter på knappen eller ENTER. Välj LAMPTIMER med hjälp av knappen. 2. Lampans användningstid visas. Lamptid är den tid som räknas efter senaste återställning. Obs! Återställ lamptiden endast när du har satt i en ny lampa, för att få en korrekt indikation om förfluten lamptid. Återställa antalet lamptimmar (1) Tryck på MENU-knappen för att visa en meny. Utför endast nästa steg (2) om ENKEL MENY visas. (2) Peka på Gå till Detaljerad meny... i menyn med / -knappen, tryck sedan på -knappen. (3) Peka på OPTION i den vänstra kolumnen i menyn med / knappen, tryck sedan på -knappen. (4) Peka på LAMPTID med / -knappen, tryck sedan på -knappen. En dialog kommer att visas. (5) Tryck på -knappen för att välja ÅTERSTÄLL i dialogen. Detta återställer lamptiden. 3M All rights reserved. 153

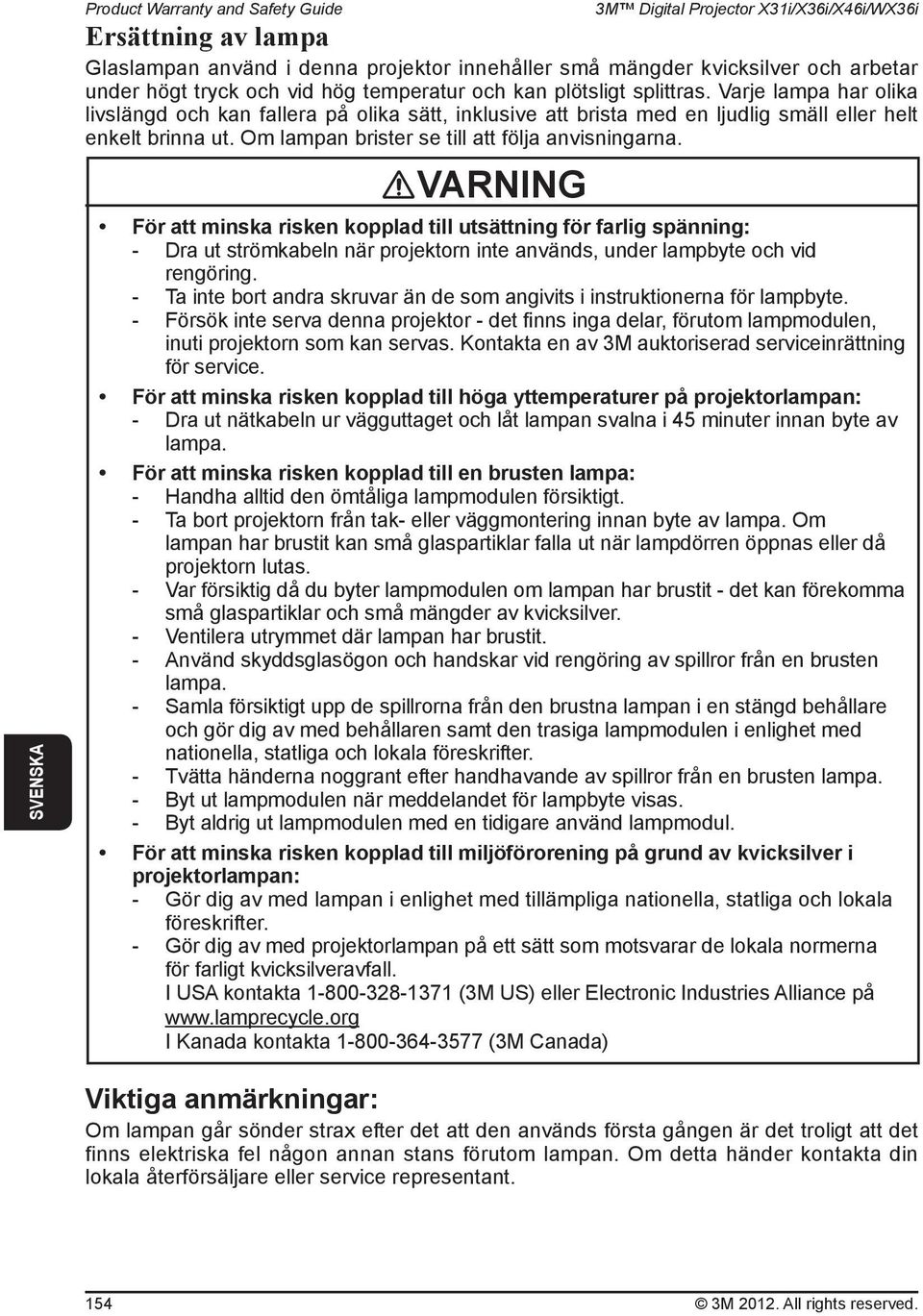

12 3M Digital Projector X31i/X36i/X46i/WX36i Ersättning av lampa Glaslampan använd i denna projektor innehåller små mängder kvicksilver och arbetar under högt tryck och vid hög temperatur och kan plötsligt splittras. Varje lampa har olika livslängd och kan fallera på olika sätt, inklusive att brista med en ljudlig smäll eller helt enkelt brinna ut. Om lampan brister se till att följa anvisningarna. VARNING För att minska risken kopplad till utsättning för farlig spänning: - Dra ut strömkabeln när projektorn inte används, under lampbyte och vid rengöring. - Ta inte bort andra skruvar än de som angivits i instruktionerna för lampbyte. - Försök inte serva denna projektor - det finns inga delar, förutom lampmodulen, inuti projektorn som kan servas. Kontakta en av 3M auktoriserad serviceinrättning för service. För att minska risken kopplad till höga yttemperaturer på projektorlampan: - Dra ut nätkabeln ur vägguttaget och låt lampan svalna i 45 minuter innan byte av lampa. För att minska risken kopplad till en brusten lampa: - Handha alltid den ömtåliga lampmodulen försiktigt. - Ta bort projektorn från tak- eller väggmontering innan byte av lampa. Om lampan har brustit kan små glaspartiklar falla ut när lampdörren öppnas eller då projektorn lutas. - Var försiktig då du byter lampmodulen om lampan har brustit - det kan förekomma små glaspartiklar och små mängder av kvicksilver. - Ventilera utrymmet där lampan har brustit. - Använd skyddsglasögon och handskar vid rengöring av spillror från en brusten lampa. - Samla försiktigt upp de spillrorna från den brustna lampan i en stängd behållare och gör dig av med behållaren samt den trasiga lampmodulen i enlighet med nationella, statliga och lokala föreskrifter. - Tvätta händerna noggrant efter handhavande av spillror från en brusten lampa. - Byt ut lampmodulen när meddelandet för lampbyte visas. - Byt aldrig ut lampmodulen med en tidigare använd lampmodul. För att minska risken kopplad till miljöförorening på grund av kvicksilver i projektorlampan: - Gör dig av med lampan i enlighet med tillämpliga nationella, statliga och lokala föreskrifter. - Gör dig av med projektorlampan på ett sätt som motsvarar de lokala normerna för farligt kvicksilveravfall. I USA kontakta (3M US) eller Electronic Industries Alliance på I Kanada kontakta (3M Canada) Viktiga anmärkningar: Om lampan går sönder strax efter det att den används första gången är det troligt att det finns elektriska fel någon annan stans förutom lampan. Om detta händer kontakta din lokala återförsäljare eller service representant M All rights reserved.

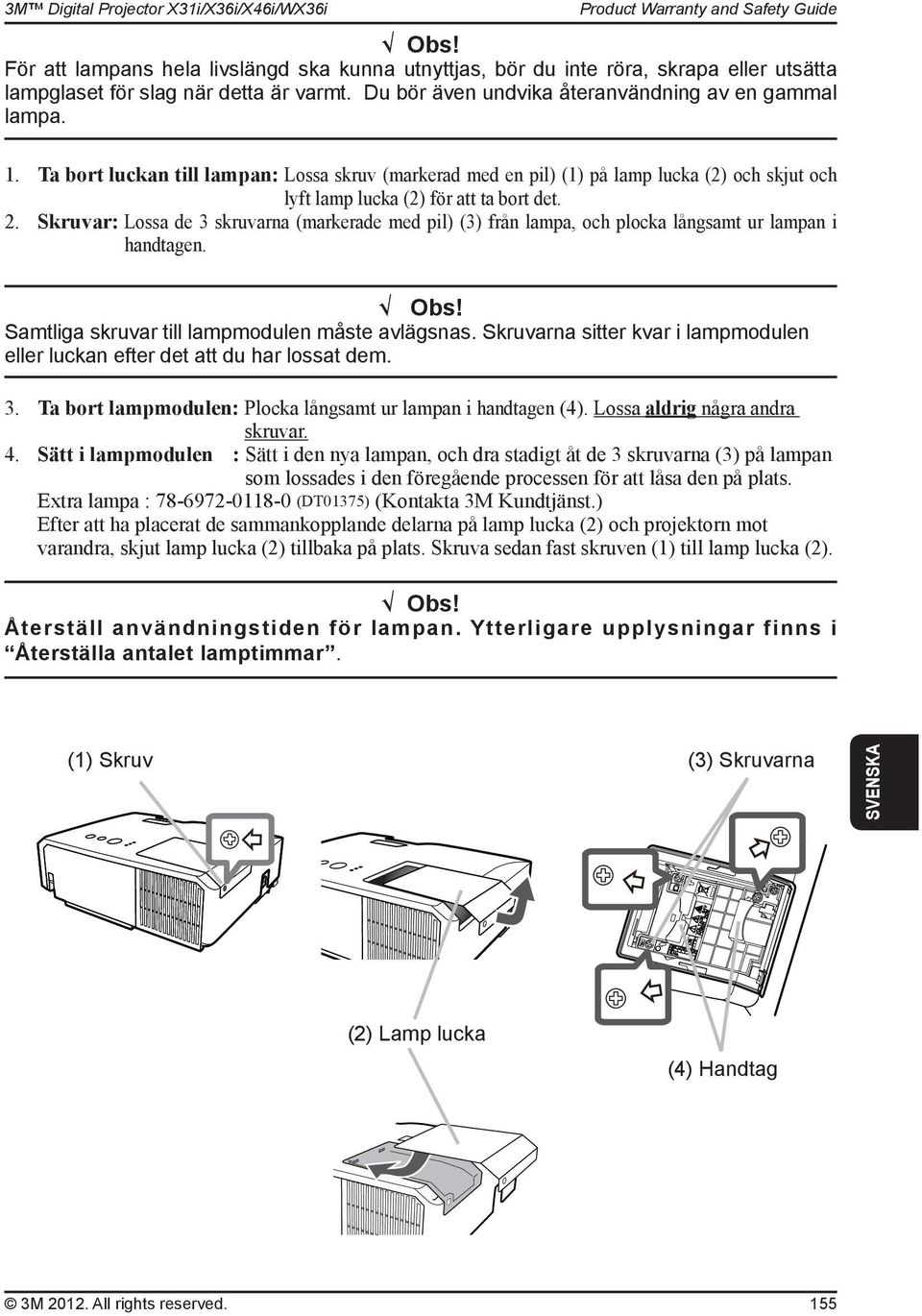

13 3M Digital Projector X31i/X36i/X46i/WX36i Obs! För att lampans hela livslängd ska kunna utnyttjas, bör du inte röra, skrapa eller utsätta lampglaset för slag när detta är varmt. Du bör även undvika återanvändning av en gammal lampa. 1. Ta bort luckan till lampan: Lossa skruv (markerad med en pil) (1) på lamp lucka (2) och skjut och lyft lamp lucka (2) för att ta bort det. 2. Skruvar: Lossa de 3 skruvarna (markerade med pil) (3) från lampa, och plocka långsamt ur lampan i handtagen. Obs! Samtliga skruvar till lampmodulen måste avlägsnas. Skruvarna sitter kvar i lampmodulen eller luckan efter det att du har lossat dem. 3. Ta bort lampmodulen: Plocka långsamt ur lampan i handtagen (4). Lossa aldrig några andra skruvar. 4. Sätt i lampmodulen : Sätt i den nya lampan, och dra stadigt åt de 3 skruvarna (3) på lampan som lossades i den föregående processen för att låsa den på plats. Extra lampa : (DT01375) (Kontakta 3M Kundtjänst.) Efter att ha placerat de sammankopplande delarna på lamp lucka (2) och projektorn mot varandra, skjut lamp lucka (2) tillbaka på plats. Skruva sedan fast skruven (1) till lamp lucka (2). Obs! Återställ användningstiden för lampan. Ytterligare upplysningar finns i Återställa antalet lamptimmar. (1) Skruv (3) Skruvarna (2) Lamp lucka (4) Handtag 3M All rights reserved. 155

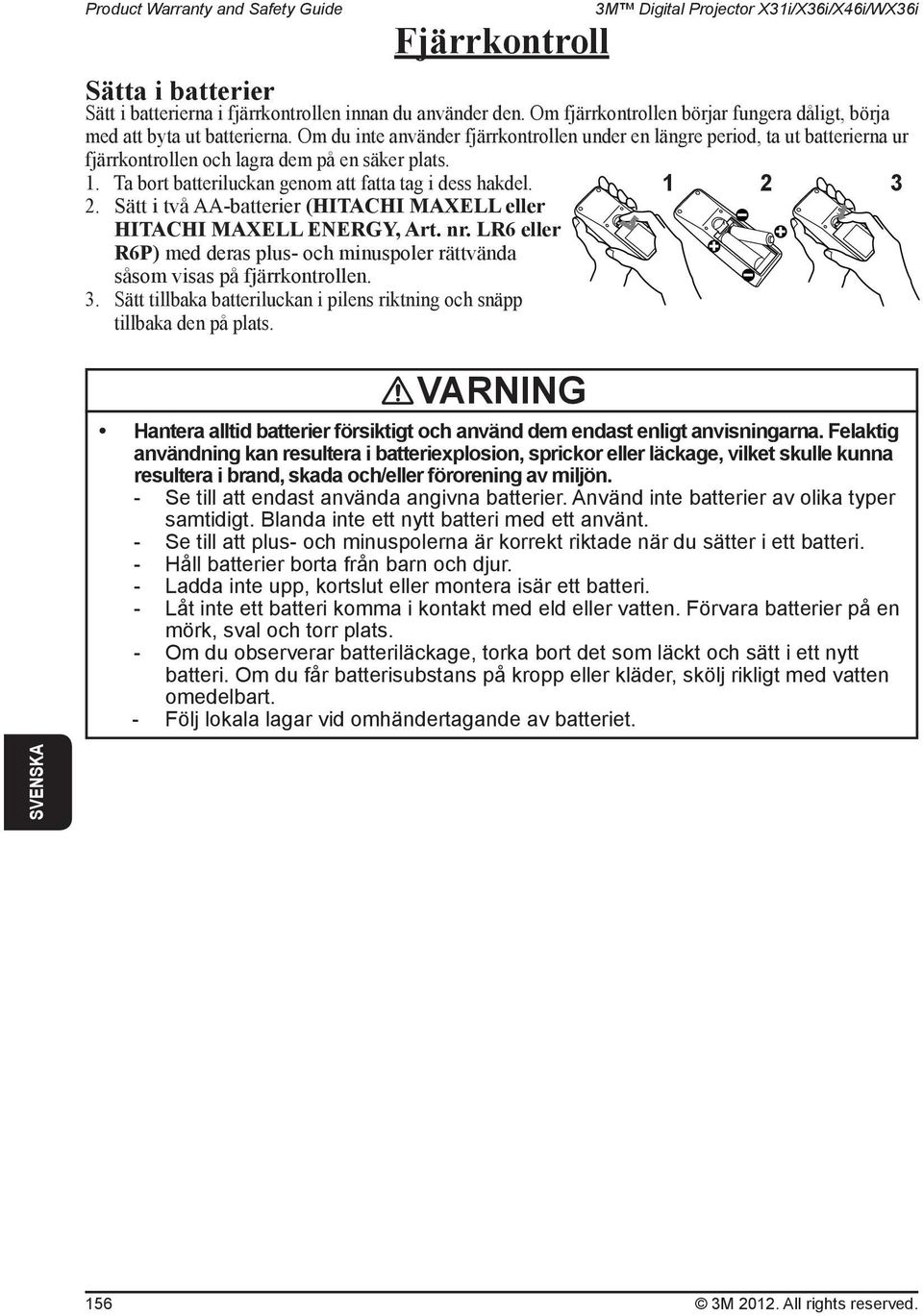

14 Fjärrkontroll 3M Digital Projector X31i/X36i/X46i/WX36i Sätta i batterier Sätt i batterierna i fjärrkontrollen innan du använder den. Om fjärrkontrollen börjar fungera dåligt, börja med att byta ut batterierna. Om du inte använder fjärrkontrollen under en längre period, ta ut batterierna ur fjärrkontrollen och lagra dem på en säker plats. 1. Ta bort batteriluckan genom att fatta tag i dess hakdel. 2. Sätt i två AA-batterier (HITACHI MAXELL eller HITACHI MAXELL ENERGY, Art. nr. LR6 eller R6P) med deras plus- och minuspoler rättvända såsom visas på fjärrkontrollen. 3. Sätt tillbaka batteriluckan i pilens riktning och snäpp tillbaka den på plats. VARNING Hantera alltid batterier försiktigt och använd dem endast enligt anvisningarna. Felaktig användning kan resultera i batteriexplosion, sprickor eller läckage, vilket skulle kunna resultera i brand, skada och/eller förorening av miljön. - Se till att endast använda angivna batterier. Använd inte batterier av olika typer samtidigt. Blanda inte ett nytt batteri med ett använt. - Se till att plus- och minuspolerna är korrekt riktade när du sätter i ett batteri. - Håll batterier borta från barn och djur. - Ladda inte upp, kortslut eller montera isär ett batteri. - Låt inte ett batteri komma i kontakt med eld eller vatten. Förvara batterier på en mörk, sval och torr plats. - Om du observerar batteriläckage, torka bort det som läckt och sätt i ett nytt batteri. Om du får batterisubstans på kropp eller kläder, skölj rikligt med vatten omedelbart. - Följ lokala lagar vid omhändertagande av batteriet M All rights reserved.

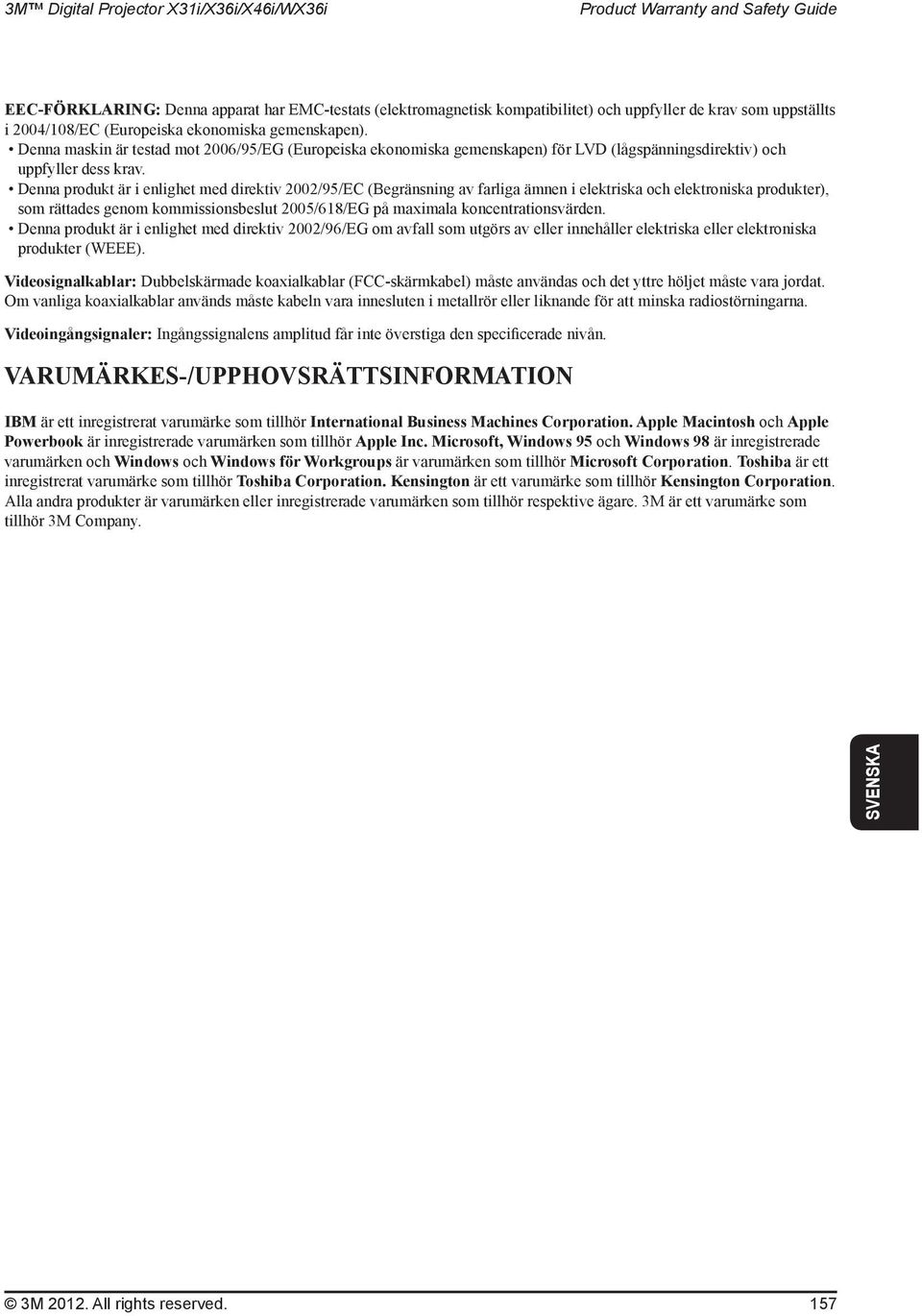

15 3M Digital Projector X31i/X36i/X46i/WX36i EEC-FÖRKLARING: Denna apparat har EMC-testats (elektromagnetisk kompatibilitet) och uppfyller de krav som uppställts i 2004/108/EC (Europeiska ekonomiska gemenskapen). Denna maskin är testad mot 2006/95/EG (Europeiska ekonomiska gemenskapen) för LVD (lågspänningsdirektiv) och uppfyller dess krav. Denna produkt är i enlighet med direktiv 2002/95/EC (Begränsning av farliga ämnen i elektriska och elektroniska produkter), som rättades genom kommissionsbeslut 2005/618/EG på maximala koncentrationsvärden. Denna produkt är i enlighet med direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE). Videosignalkablar: Dubbelskärmade koaxialkablar (FCC-skärmkabel) måste användas och det yttre höljet måste vara jordat. Om vanliga koaxialkablar används måste kabeln vara innesluten i metallrör eller liknande för att minska radiostörningarna. Videoingångsignaler: Ingångssignalens amplitud får inte överstiga den specificerade nivån. VARUMÄRKES-/UPPHOVSRÄTTSINFORMATION IBM är ett inregistrerat varumärke som tillhör International Business Machines Corporation. Apple Macintosh och Apple Powerbook är inregistrerade varumärken som tillhör Apple Inc. Microsoft, Windows 95 och Windows 98 är inregistrerade varumärken och Windows och Windows för Workgroups är varumärken som tillhör Microsoft Corporation. Toshiba är ett inregistrerat varumärke som tillhör Toshiba Corporation. Kensington är ett varumärke som tillhör Kensington Corporation. Alla andra produkter är varumärken eller inregistrerade varumärken som tillhör respektive ägare. 3M är ett varumärke som tillhör 3M Company. 3M All rights reserved. 157

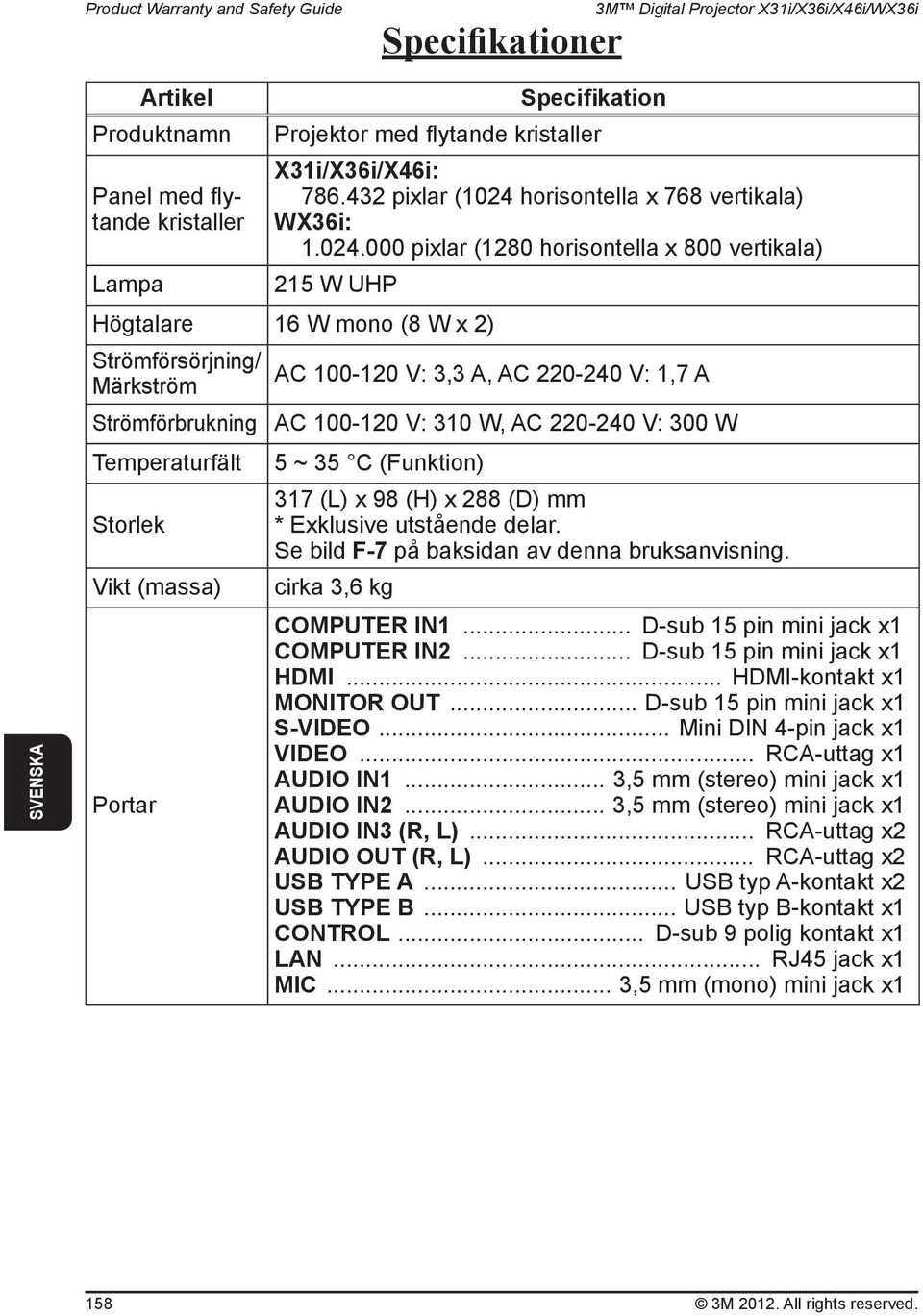

16 Specifikationer 3M Digital Projector X31i/X36i/X46i/WX36i Artikel Produktnamn Panel med flytande kristaller Lampa Specifikation Projektor med flytande kristaller X31i/X36i/X46i: pixlar (1024 horisontella x 768 vertikala) WX36i: pixlar (1280 horisontella x 800 vertikala) 215 W UHP Högtalare 16 W mono (8 W x 2) Strömförsörjning/ Märkström Strömförbrukning Temperaturfält Storlek Vikt (massa) Portar AC V: 3,3 A, AC V: 1,7 A AC V: 310 W, AC V: 300 W 5 ~ 35 C (Funktion) 317 (L) x 98 (H) x 288 (D) mm * Exklusive utstående delar. Se bild F-7 på baksidan av denna bruksanvisning. cirka 3,6 kg COMPUTER IN1... D-sub 15 pin mini jack x1 COMPUTER IN2... D-sub 15 pin mini jack x1 HDMI... HDMI-kontakt x1 MONITOR OUT... D-sub 15 pin mini jack x1 S-VIDEO... Mini DIN 4-pin jack x1 VIDEO... RCA-uttag x1 AUDIO IN1... 3,5 mm (stereo) mini jack x1 AUDIO IN2... 3,5 mm (stereo) mini jack x1 AUDIO IN3 (R, L)... RCA-uttag x2 AUDIO OUT (R, L)... RCA-uttag x2 USB TYPE A... USB typ A-kontakt x2 USB TYPE B... USB typ B-kontakt x1 CONTROL... D-sub 9 polig kontakt x1 LAN... RJ45 jack x1 MIC... 3,5 mm (mono) mini jack x M All rights reserved.

17 3M Digital Projector X31i/X36i/X46i/WX36i Felsökning - Garanti och efterservice Om en onormal operation (så som rök, konstig lukt eller högt ljud) skulle uppstå, avsluta omedelbart användningen av projektorn. Om det är någon annat problem med projektorn se först Felsökning i Snabbguide och Nätverksguide, och kör föreslagna kontroller. Om problemet inte kan lösas, ska du vända dig till din återförsäljare eller försäljningsföretag. Där kan du få information om vilka garantivillkor som gäller. Kontrollera följande webbadress där du kan hitta den senaste informationen för denna projektor. Produktinformation och Manuals : Obs! Informationen i denna bruksanvisning kan komma att ändras utan förvarning. Tillverkaren påtar sig inget ansvar för eventuella fel i denna bruksanvisning. Återgivning, översändande eller användning av detta dokument eller dess innehåll är inte tillåten utan uttrycklig skriftligt medgivande. Varumärkesinformation Mac, Macintosh och Mac OS är registrerade varumärken som tillhör Apple Inc. Pentium är ett registrerat varumärke som tillhör Intel Corp. Adobe och Acrobat, Reader är registrerade varumärken som tillhör Adobe Systems Incorporated. Microsoft, Internet Explorer, Windows, Windows NT och Windows Vista är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. PowerPC är ett registrerat varumärke som tillhör International Business Machines Corporation. HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC. i USA och andra länder. Blu-ray Disc är ett varumärke. Alla övriga varumärken är respektive varumärkesägares egendom. Slutanvändarlicensavtal för projektorns programvara Programvaran i projektorn består av flera olika oberoende programvarumoduler och vår upphovsrätt och/eller tredje parts upphovsrätter existerar för var och en av dessa programvarumoduler. Se till att läsa Slutanvändarlicensavtal för projektorns programvara som är ett separat dokument. (på CD-skivan) 3M All rights reserved. 159

18 3M Digital Projector X31i/X36i/X46i/WX36i T-1 X31i/X36i (1024 x 768) (±10%) 4 : 3 screen 16 : 9 screen a b Screen size c1 c2 b c1 c2 (diagonal) Projection distance Screen Screen Projection distance Screen Screen min. max. height height min. max. height height type (inch) m m inch m inch cm inch cm inch m inch m inch cm inch cm inch T-2 X46i (1024 x 768) (±10%) 4 : 3 screen 16 : 9 screen a b Screen size c1 c2 b c1 c2 (diagonal) Projection distance Screen Screen Projection distance Screen Screen min. max. height height min. max. height height type (inch) m m inch m inch cm inch cm inch m inch m inch cm inch cm inch M All rights reserved.

19 3M Digital Projector X31i/X36i/X46i/WX36i T-3 WX36i (1280 x 800) (±10%) a 16 : 10 screen 4 : 3 screen Screen size b c1 c2 b c1 c2 (diagonal) Projection distance Screen Screen Projection distance Screen Screen min. max. height height min. max. height height type (inch) m inch m inch cm inch cm inch m inch m inch cm inch cm inch M All rights reserved. 161

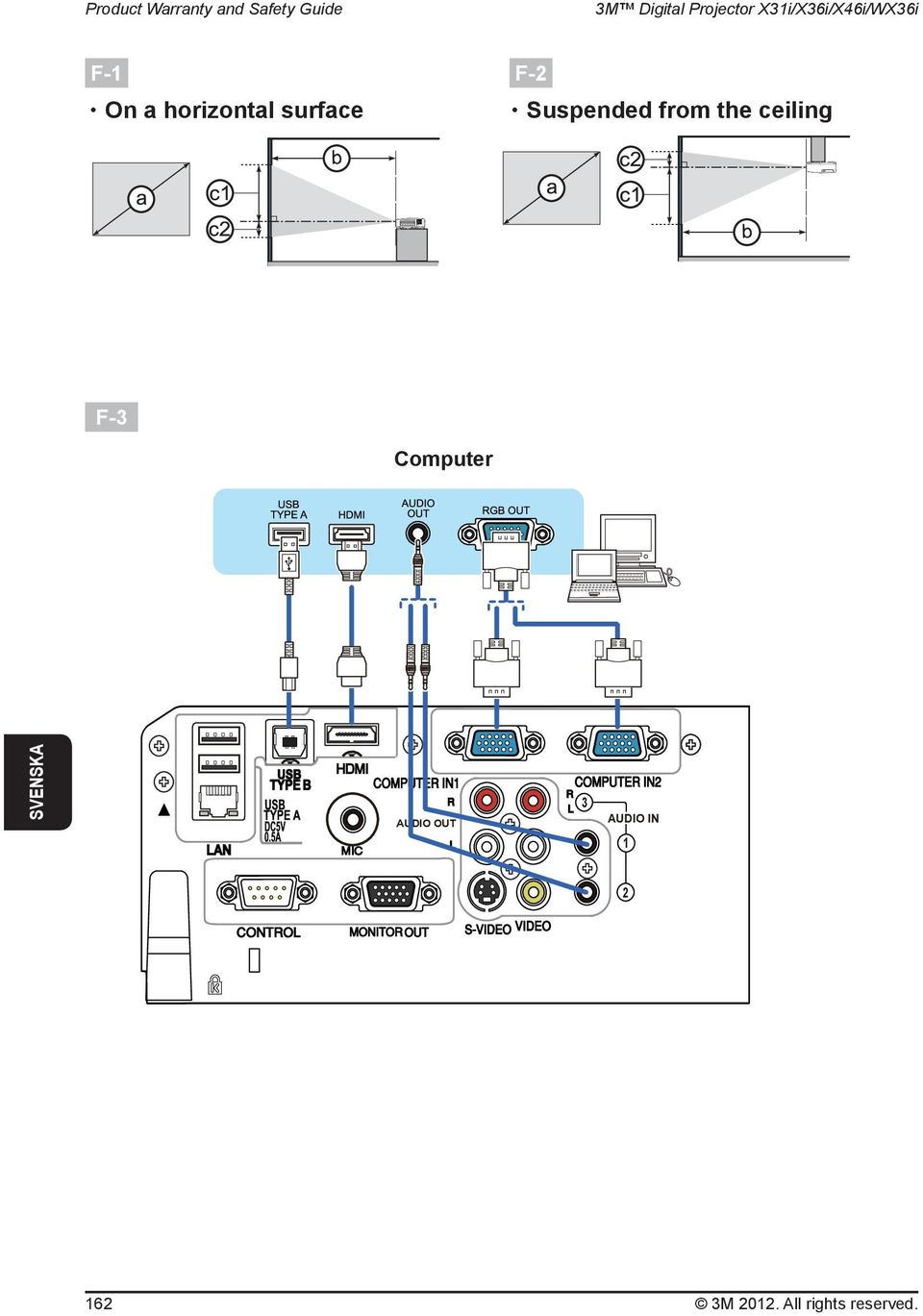

20 3M Digital Projector X31i/X36i/X46i/WX36i F-1 F-2 On a horizontal surface Suspended from the ceiling F-3 Computer AUDIO OUT 3 AUDIO IN M All rights reserved.

21 3M Digital Projector X31i/X36i/X46i/WX36i F-4 Access point Computer External device USB wireless adapter (optional) USB storage device AUDIO OUT 3 AUDIO IN 1 2 F-5 VCR/DVD/Blu-ray Disc TM player AUDIO OUT 3 AUDIO IN 1 2 3M All rights reserved. 163

22 3M Digital Projector X31i/X36i/X46i/WX36i F-6 Microphone Monitor Speakers (with an amplifier) AUDIO OUT 3 AUDIO IN 1 2 AUDIO IN 1 AUDIO OUT 3 2 F-7 317mm 98mm 113mm 288mm [unit: mm] 164 3M All rights reserved.

23 3M All rights reserved.

24 3M Austin Center Building A147-5N River Place Blvd. Austin, TX QR M Canada P.O. Box 5757 London, Ontario N6A 4T1 3M Mexico, S.A. de C.V. Apartado Postal Mexico, D.F Mexico 3M Europe Boulevard de l Oise Cerge Pontoise Cedex France Please recycle. Printed in China 3M All Rights Reserved Rev. A
