1 User s manual

2 C O N T E N T User s manual In the box E2 Connection Diagram E3 About vibro E4 Getting started E5 Precautions E6 Troubleshooting E7 Specifications E8 Environment friendly disposal E9 E 1

3 In the box Vibro360 Dwarf Wired Controller / Amplyfierl Power Adapter 3.5 Audio Cable 2.5 Audio Cable User Manual E 2

4 Connection Diagram UP POWER DOWN E 3

5 About this product Vibro360 speaker is a high tech ultra compact audio device Using advanced electro acoustic technology it creates a 360 sound effect when placed on any flat solid surface The perfect traveling companion for ipod, laptop, PDA or any other media playback device it immediately turns any desk table or bookshelf into a loudspeaker Ideal for use with a lightweight traveling presentation kit of laptop and projector it lets everyone in the room enjoy remarkably clear crisp music Vibro360 Speaker s cool looks and great sound are sure to get everyone s attention E 4

immediately turns any desk table or bookshelf into a loudspeaker Ideal for use with a lightweight traveling presentation kit of laptop and

6 Getting started 1. Connect vibro speaker according to Connection Diagram (page E3). 2. Remove the protective film on the bottom of the speaker, but do not remove the grey rubber. 3. Put the Vibro-speaker on a suitable sound board, a flat solid and smooth board, such as wood or glass. 4. Keep the grey rubber and the surface on the sound board clean and don t let anything get between surface and speaker. 5. The bass sound will be better if the underside of soundboard is box structure. 6. The sound will be louder if sound board is wider. 7. Don t put debris on the sound board, it will cause noise under vibration. 8. Lightly press the top of vibro for better contact between the silica gel gasket and the sound board. 9. After some minutes, the silica gel will have full contact with the sound board. 10. Press the Power button on amplifier use UP or DOWN button to adjust volume. E 5

Keep the grey rubber and the surface on the sound board clean and don t let anything get between surface and speaker. 5. The bass sound will be better if the underside of soundboard is box structure.

7 Precautions 1. Please read this manual and check all the accessories in the box before using the Vibro360 Speaker 2. Handle this product with care 3. Do not open or try to dissemble this product 4. To avoid generating poor sound quality please ensure you place vibro on a hard and flat surface 5. ALWAYS make sure your Vibro360 Speaker is turned off before you disconnect any of the cables 6. It is normal if your Vibro360 Speaker is slightly warm after prolonged use or high volume usage 7. Please turn the power off if you are not going to use Vibro360 Speaker for any extended period of time 8. Use wet cotton to clean silica gel gasket if it is dirty E 6

ALWAYS make sure your Vibro360 Speaker is turned off before you disconnect any of the cables 6.

8 Troubleshooting E 7

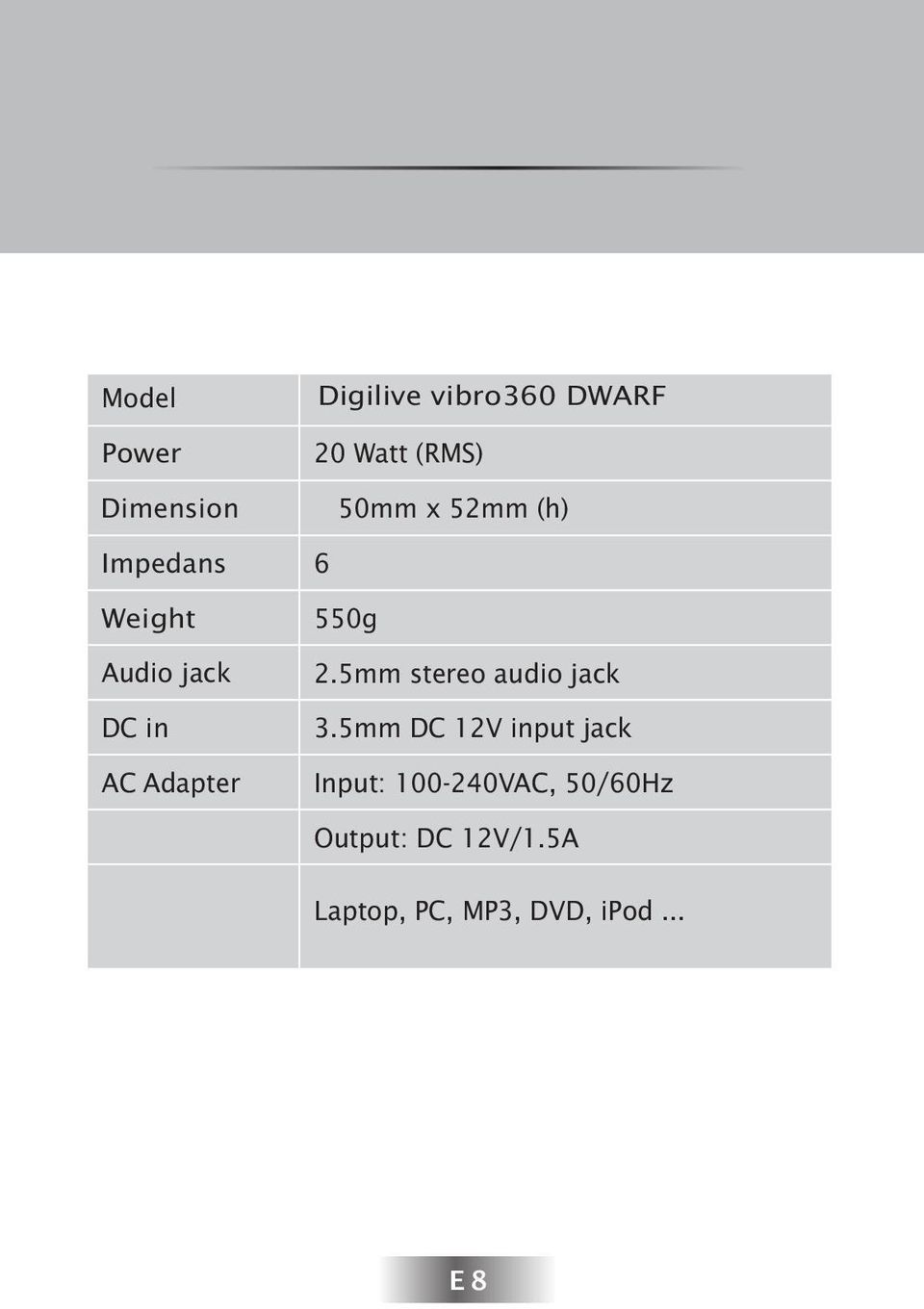

9 Specification Model Power Dimension Impedans Weight Audio jack DC in AC Adapter Digilive vibro360 DWARF 20 Watt (RMS) 50mm x 52mm (h) 6 550g 2.5mm stereo audio jack 3.5mm DC 12V input jack Input: VAC, 50/60Hz Output: DC 12V/1.5A For Laptop, PC, MP3, DVD, ipod... E 8

10 Environment friendly disposal You can help protect the environment Please remember to respect the local regulations: Hand in the non-working electrical equipments to Appropriate waste disposal centre. E 9

local regulations: Hand in the non-working

11 Användarmanual

12 I N N E H Å L L Användarmanual I förpackningen S2 Kopplingsdiagram S3 Om vibro S4 Kom igång S5 Handhavande S6 Problemlösning S7 Specifikationer S8 Miljövänlig avfallshantering S9 S 1

............................... S6 Problemlösning............................... S7 Specifikationer.

13 I förpackningen Vibro360 Dwarf Förstärkare / Volymkontroll Strömadapter 3.5 Ljudkabel 2.5 Ljudkabel Användarmanual S 2

14 POWER Kopplingsdiagram UP DOWN S3

15 Produktbeskrivning Vibro360 är en high tech ultra kompakt ljudenhet. Den använder avancerad elektroaukustisk teknik för att skapa 360 ljudeffekt när den placeras på en platt, stadigt underlag Vibro360 är det perfekta mobila högtalaren för exempelvis ipod, bärbar dator, eller annan mediaspelare. Den förvandlar underlaget den placeras på till en högtalare En idealisk komponent i en mobil presentationsutrustning tillsammans med bärbar dator och projektor. Den låter alla i rummet uppleva ett imponerande klart och tydligt ljud med fyllig bas. Vibro360s tuffa design och mäktiga ljud kommer att fånga åhörarnas uppmärksamhet. S 4

högtalaren för exempelvis ipod, bärbar dator, eller annan mediaspelare.

16 Kom igång 1. Anslut vibro360 enligt kopplingsdiagrammet (sid S3) 2. Ta bort skyddsfilmen från botten av högtalaren, men ta ej bort den grå gummimassan. 3. Placera vibro på ett lämpligt underlag, ett plant och hårt underlag som exempelvis trä eller glas. 4. Håll den grå massan ren och låt inget komma mellan den och underlaget. 5. Basljudet kommer att bli bättre om strukturen på föremålet som används som underlag har lådform. 6. Volymen kommer att bli starkare om underlaget har större yta. 7. Låt inte skräp eller material ligga på underlaget, det ger oljud vid vibrationen. 8. Tryck lätt på högtalarens topp ner mot underlaget för att trycka fast den på ytan. 9. Efter någon minut har gummimassan full kontakt med underlaget. 10. Tryck på Power-knappen på förstärkaren och reglera ljudvolymen med UP eller DOWN S 5

Basljudet kommer att bli bättre om strukturen på föremålet som används som underlag har lådform. 6. Volymen kommer att bli starkare om underlaget har större yta. 7.

17 Handhavande 1. Läs denna manual för råd och tips om hur du använder Vibro Hantera produkten varsamt, öppna eller montera ej isär produkten. 3. För bästa ljudkvalitet, placera Vibro360 på ett hårt och plant underlag och se till att inget skräp finns mellan underlaget och högtalaren. 5. Stäng alltid av Vibro360 innan du kopplar loss kablarna. 6. Vibro360 kan bli lite varm efter användning vilket är helt normalt. 7. Stäng av förstärkaren till Vibro360 när du inte använder den. S 6

För bästa ljudkvalitet, placera Vibro360 på ett hårt och plant underlag och se till att inget skräp finns mellan

18 Problemlösningar Problem Möjliga orsaker Lösningar LED indikatorn lyser inte 1. AC-adapter är ej ansluten till vägguttag 2. AC-adapter är ej ansluten till Vibro Se till att AC-adapter är ansluten till vägguttag 2. Se till att AC-adapter är ansluten till Vibro360 Inget ljud Svagt ljud Skårrande ljud Distorsion 1. Ljudkabeln är inte ansluten ordentligt 2. Ljudvolymen har inte justerats upp 1. Signalen från ljudkällan är låg 2. Ytan som vibro360 är placerad på är inte platt eller hård 1. Underlaget kanvara ojämt, treasigt eller ha sprickor 2. Dålig ljudkabel 1. Ljudvolymen för hög 2. vibro360 står inte stadigt på underlaget 1. Se till att ljudkabeln är ansluten ordentligt 2. Justera upp ljudvolymen med up-knappen 1. Justera upp ljudvolymen i ljudkällan 2. Välj en annan yta att placera vibro360 på 1. Byt underlag, placera vibro360 på ett annat lämpligt underlag 2. Byt ljudkabel 1. Justera ner ljudvolymen 2. Se till att vibro360 står stadigt på underlager S 7

Ljudvolymen har inte justerats upp 1. Signalen från ljudkällan är låg 2. Ytan som vibro360 är placerad på är inte platt eller hård 1. Underlaget kanvara ojämt, treasigt eller ha sprickor 2.

19 Specifikationer Modell Effekt Dimension Impedans Vikt Audio jack DC in / Ström AC Adapter Digilive vibro360 DWARF 20 Watt (RMS) 50mm (diameter) x 52mm (höjd) 6 550g 2.5mm stereo audio jack 3.5mm DC 12V input jack Input: VAC, 50/60Hz Output: DC 12V/1.5A För Laptop, PC, MP3, DVD, ipod... S 8

52mm (höjd) 6 550g 2.5mm stereo audio jack 3.

20 Miljövänlig avfallshantering Du kan hjälpa till att skydda miljön Kom ihåg att följa de regler som gäller för avfall. Lämna ej-fungerande elektrisk utrustning till lämplig återvinningscentral. S 9
