1 Antikvarisk kontroll i samband med renovering av skiffertaket på donjonen inom Drottningskärs kastell, Aspö socken, Karlskrona kommun Blekinge museum rapport 2004:10 Thomas Persson

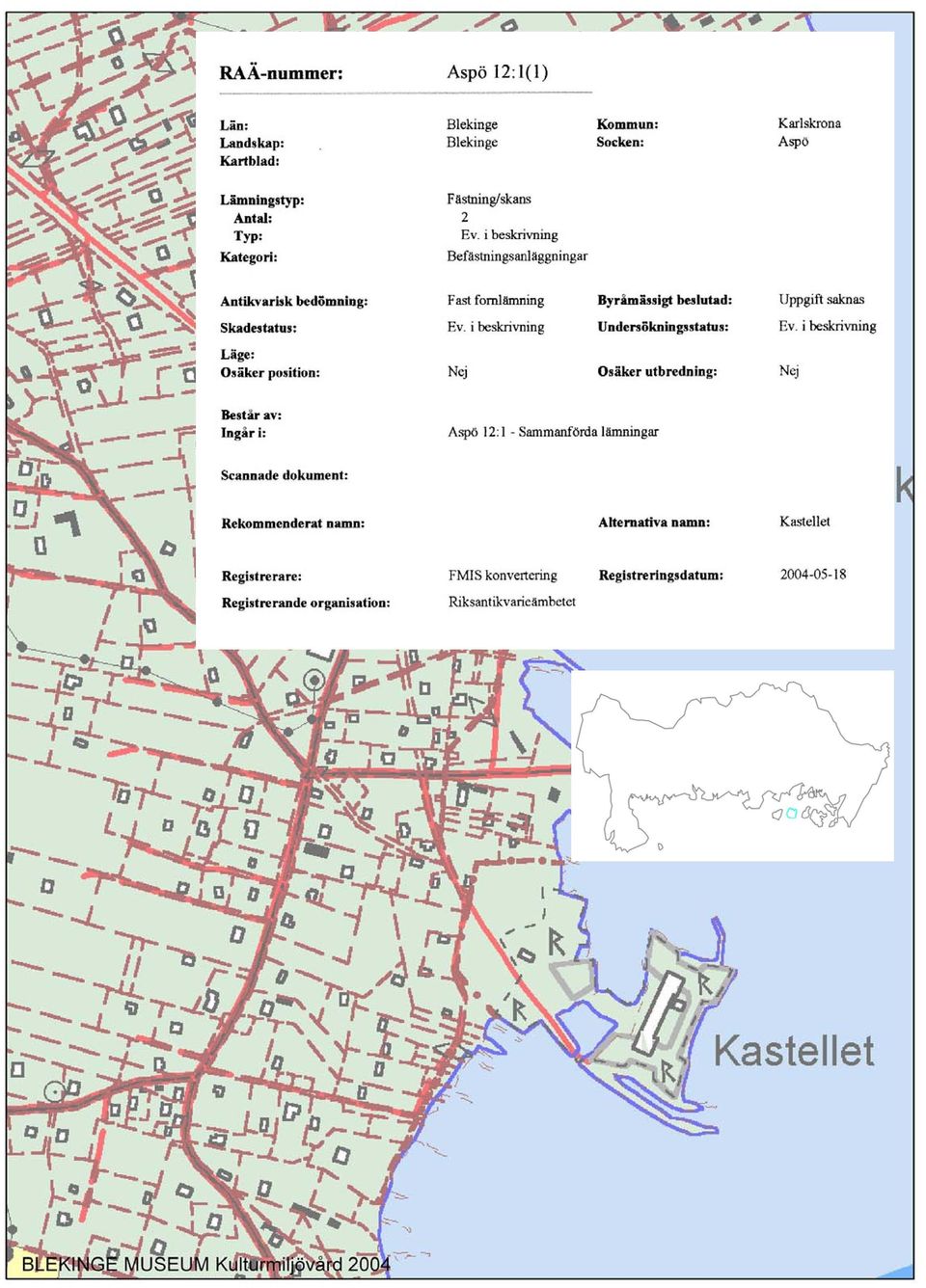

2

3 Innehållsförteckning Inledning 1 Historik 1 Status före renovering 2 Renoveringsarbetet 2 Resultat 5 Illustrationer 6 Bilaga: fotodokumentation 7-24

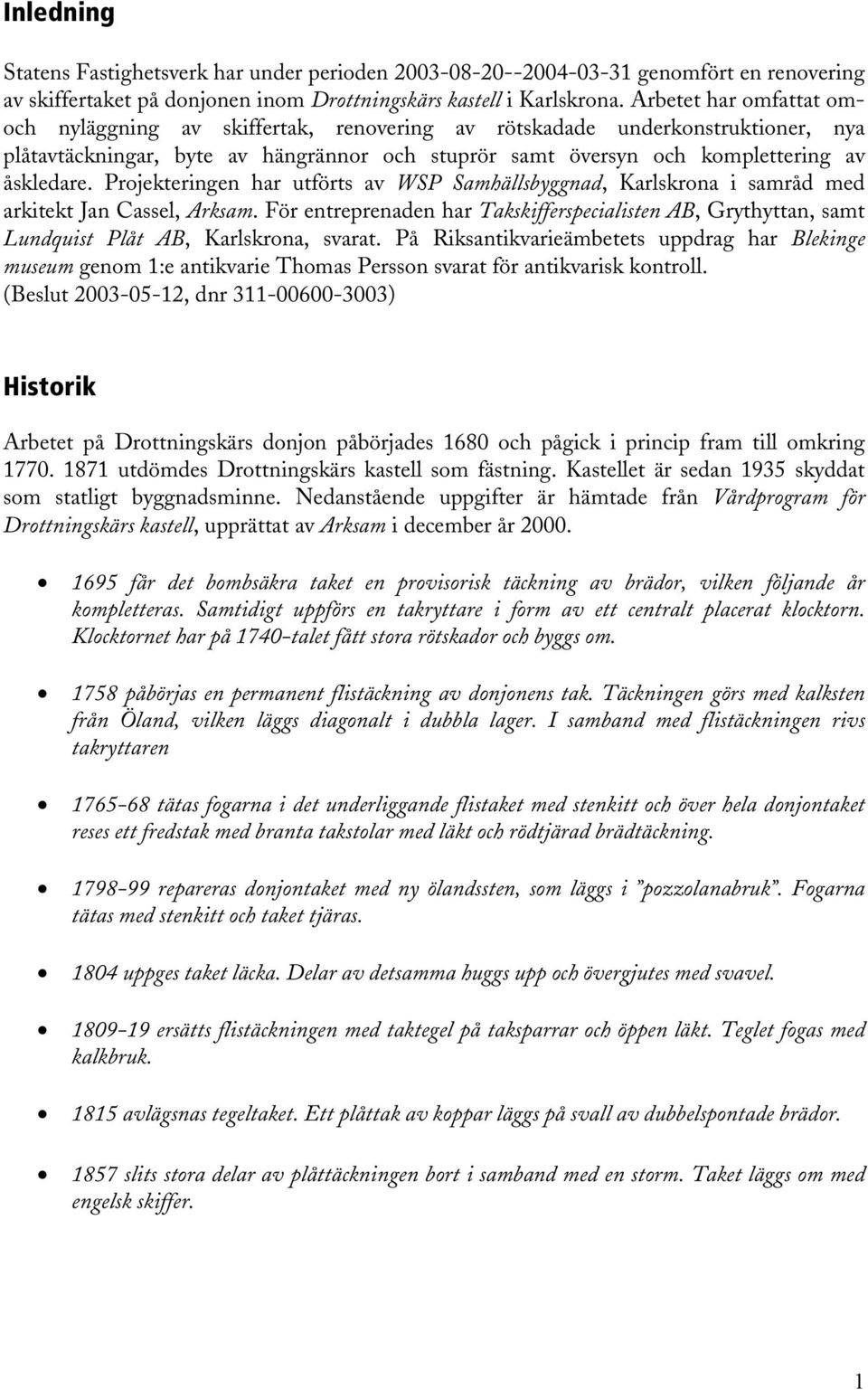

4 Inledning Statens Fastighetsverk har under perioden genomfört en renovering av skiffertaket på donjonen inom Drottningskärs kastell i Karlskrona. Arbetet har omfattat omoch nyläggning av skiffertak, renovering av rötskadade underkonstruktioner, nya plåtavtäckningar, byte av hängrännor och stuprör samt översyn och komplettering av åskledare. Projekteringen har utförts av WSP Samhällsbyggnad, Karlskrona i samråd med arkitekt Jan Cassel, Arksam. För entreprenaden har Takskifferspecialisten AB, Grythyttan, samt Lundquist Plåt AB, Karlskrona, svarat. På Riksantikvarieämbetets uppdrag har Blekinge museum genom 1:e antikvarie Thomas Persson svarat för antikvarisk kontroll. (Beslut , dnr ) Historik Arbetet på Drottningskärs donjon påbörjades 1680 och pågick i princip fram till omkring utdömdes Drottningskärs kastell som fästning. Kastellet är sedan 1935 skyddat som statligt byggnadsminne. Nedanstående uppgifter är hämtade från Vårdprogram för Drottningskärs kastell, upprättat av Arksam i december år får det bombsäkra taket en provisorisk täckning av brädor, vilken följande år kompletteras. Samtidigt uppförs en takryttare i form av ett centralt placerat klocktorn. Klocktornet har på 1740-talet fått stora rötskador och byggs om påbörjas en permanent flistäckning av donjonens tak. Täckningen görs med kalksten från Öland, vilken läggs diagonalt i dubbla lager. I samband med flistäckningen rivs takryttaren tätas fogarna i det underliggande flistaket med stenkitt och över hela donjontaket reses ett fredstak med branta takstolar med läkt och rödtjärad brädtäckning repareras donjontaket med ny ölandssten, som läggs i pozzolanabruk. Fogarna tätas med stenkitt och taket tjäras uppges taket läcka. Delar av detsamma huggs upp och övergjutes med svavel ersätts flistäckningen med taktegel på taksparrar och öppen läkt. Teglet fogas med kalkbruk avlägsnas tegeltaket. Ett plåttak av koppar läggs på svall av dubbelspontade brädor slits stora delar av plåttäckningen bort i samband med en storm. Taket läggs om med engelsk skiffer. 1

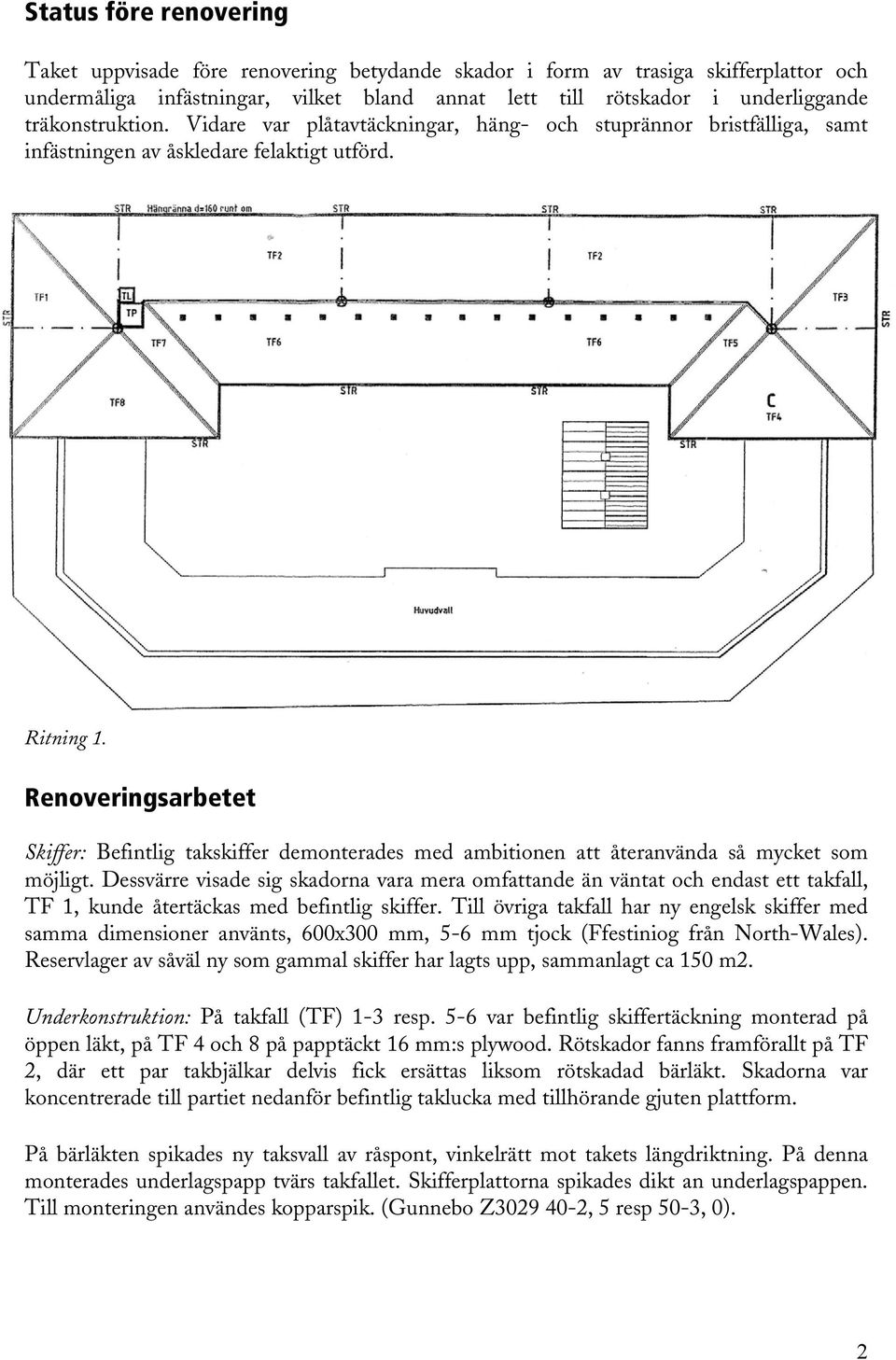

5 Status före renovering Taket uppvisade före renovering betydande skador i form av trasiga skifferplattor och undermåliga infästningar, vilket bland annat lett till rötskador i underliggande träkonstruktion. Vidare var plåtavtäckningar, häng- och stuprännor bristfälliga, samt infästningen av åskledare felaktigt utförd. Ritning 1. Renoveringsarbetet Skiffer: Befintlig takskiffer demonterades med ambitionen att återanvända så mycket som möjligt. Dessvärre visade sig skadorna vara mera omfattande än väntat och endast ett takfall, TF 1, kunde återtäckas med befintlig skiffer. Till övriga takfall har ny engelsk skiffer med samma dimensioner använts, 600x300 mm, 5-6 mm tjock (Ffestiniog från North-Wales). Reservlager av såväl ny som gammal skiffer har lagts upp, sammanlagt ca 150 m2. Underkonstruktion: På takfall (TF) 1-3 resp. 5-6 var befintlig skiffertäckning monterad på öppen läkt, på TF 4 och 8 på papptäckt 16 mm:s plywood. Rötskador fanns framförallt på TF 2, där ett par takbjälkar delvis fick ersättas liksom rötskadad bärläkt. Skadorna var koncentrerade till partiet nedanför befintlig taklucka med tillhörande gjuten plattform. På bärläkten spikades ny taksvall av råspont, vinkelrätt mot takets längdriktning. På denna monterades underlagspapp tvärs takfallet. Skifferplattorna spikades dikt an underlagspappen. Till monteringen användes kopparspik. (Gunnebo Z , 5 resp 50-3, 0). 2

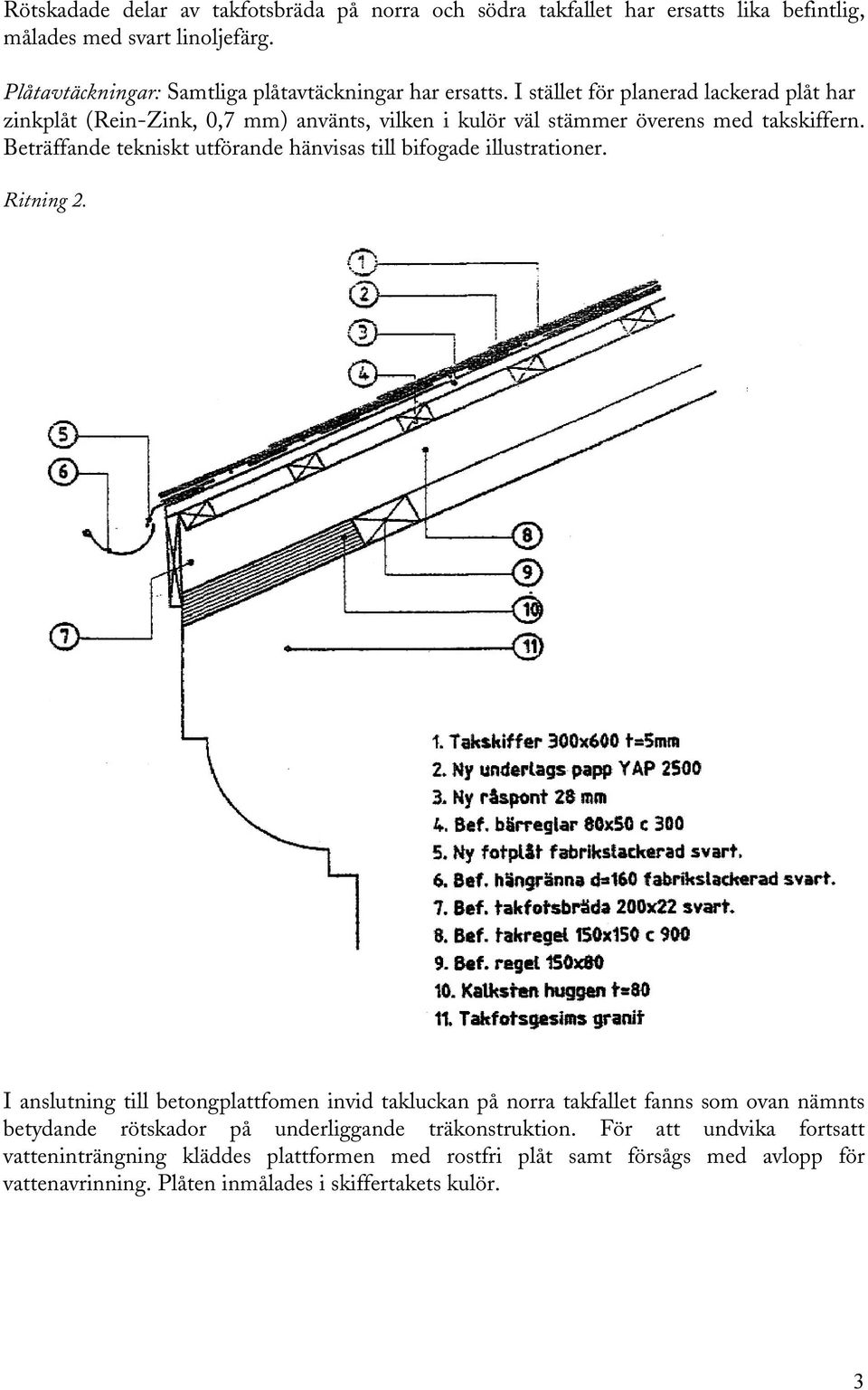

6 Rötskadade delar av takfotsbräda på norra och södra takfallet har ersatts lika befintlig, målades med svart linoljefärg. Plåtavtäckningar: Samtliga plåtavtäckningar har ersatts. I stället för planerad lackerad plåt har zinkplåt (Rein-Zink, 0,7 mm) använts, vilken i kulör väl stämmer överens med takskiffern. Beträffande tekniskt utförande hänvisas till bifogade illustrationer. Ritning 2. I anslutning till betongplattfomen invid takluckan på norra takfallet fanns som ovan nämnts betydande rötskador på underliggande träkonstruktion. För att undvika fortsatt vatteninträngning kläddes plattformen med rostfri plåt samt försågs med avlopp för vattenavrinning. Plåten inmålades i skiffertakets kulör. 3

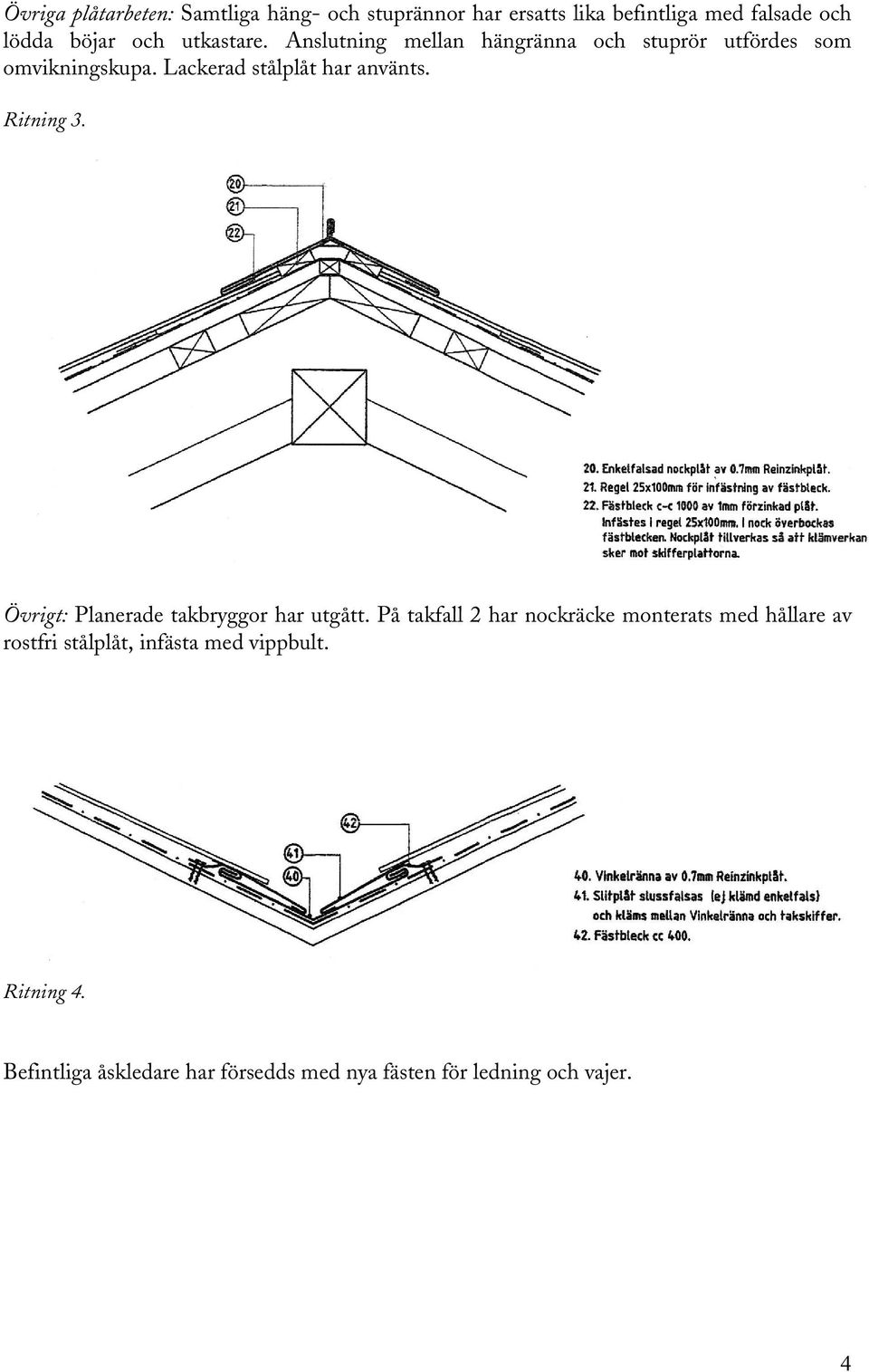

7 Övriga plåtarbeten: Samtliga häng- och stuprännor har ersatts lika befintliga med falsade och lödda böjar och utkastare. Anslutning mellan hängränna och stuprör utfördes som omvikningskupa. Lackerad stålplåt har använts. Ritning 3. Övrigt: Planerade takbryggor har utgått. På takfall 2 har nockräcke monterats med hållare av rostfri stålplåt, infästa med vippbult. Ritning 4. Befintliga åskledare har försedds med nya fästen för ledning och vajer. 4

8 Resultat Renoveringsarbetet har fullföljts enligt tidigare inlämnat förslag. De smärre förändringar, som skett, har föregåtts av samråd. Ur antikvarisk synpunkt är slutresultatet i hög grad tillfredsställande. Karlskrona Thomas Persson 1:e antikvarie 5

9 Illustrationer Foton 1. Donjonen från V, foto Blekinge Museum (BlM) 2. Detalj av takfall 6 före demontering, foto BlM 3. Detalj av takfall 6 före demontering, foto BlM 4. Takfall 2, rötskadad bjälke, foto Takskifferspecialisten (TS) 5. Takfall 2, rötskadad bjälke, foto TS 6. Takfall 2, demontering av rötskadad bjälke, foto TS. 7. Takfall 2, montering av ny bjälke, foto TS 8. Takfall 2, montering av ny bjälke, foto TS 9. Takfall 2., gjuten plattform vid taklucka, foto BlM 10. Takfall 2, montering av ny bjälke, bärläkt och svall, foto TS 11. Takfall 2, detalj av skarvad bjälke, foto TS 12. Takfall 2, detalj av rötskada vid takfot, foto TS 13. Takfall 2, byte av rötskadad bärläkt, foto TS 14. Takfall 3, bärläkt frilagd, foto TS 15. Takfall 2, montering av svall resp. kvarliggande skiffer, foto TS 16. Takfall 1, montering av takpapp, foto TS 17. Takfall 1, detalj av pappskarvar, foto TS 18. Takfall 5-6, montering av takpapp i ränndal, foto TS 19. Takfall 6-7, detalj av slitplåtar i ränndal, foto TS 20. Takfall 2-3, snednock med inskottsbitar (underbeslag skiffer), foto TS 21. Takfall 2-3, snednock med fästbleck för nockplåt, foto TS 22. Takfall 2-3, montering av ny nockplåt, foto TS 23. Takfall 2-3. ny nockplåt, foto TS 24. Takfall 3, montering av ny skiffer, fotsten samt första rad, foto TS 25. Takfall 1, skiffer monterad med kopparspik, detalj, foto BlM 26. Takfall 3, montering av skiffer, foto TS 27. Takfall 8. montering av skiffer, foto BlM 28. Takfall 6, målning av takfotsbräda, foto TS 29. Takfall 2, montering av nockräcke, fästning med vippbult, foto TS 30. Takfall 2, monterade nockräcksfästen, foto TS 31. Takfall 2, montering av åskledarfäste, foto TS 32. Takfall 2, montering av åskledarfäste på ny takskiffer, foto TS 33. Takfall 3, montering av åskledarfäste på ny takränna, foto TS 34. Takfall 2, åskledarfäste samt vajerfäste för åskledarspröt, foto TS 35. Takfall 2, nylagd skiffertäckning, foto BlM Ritningar 1. Takplan 2. Utformning av takfot 3. Avtäckning taknock 4. Avtäckning ränndal 6

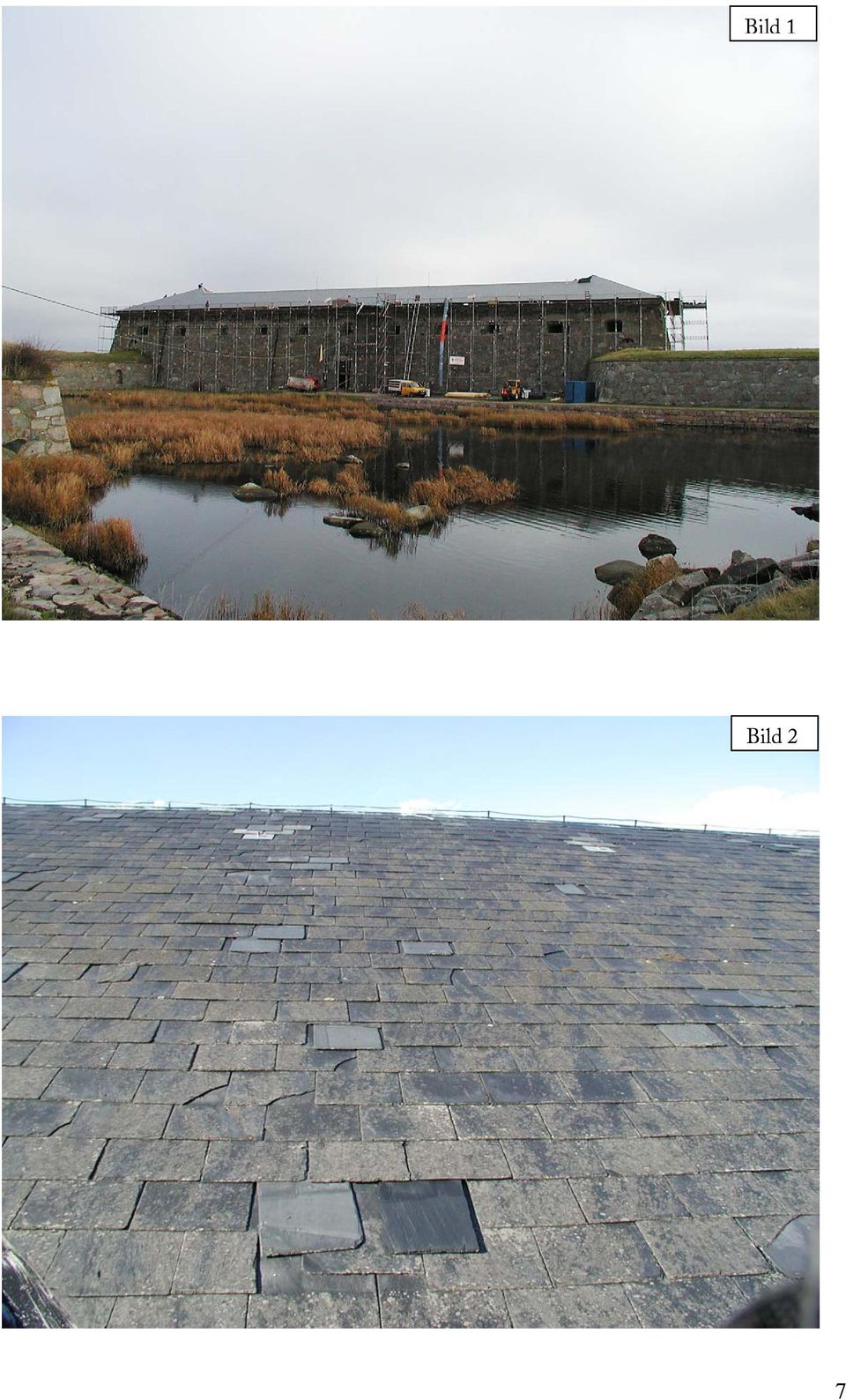

10 Bild 1 Bild 2 7

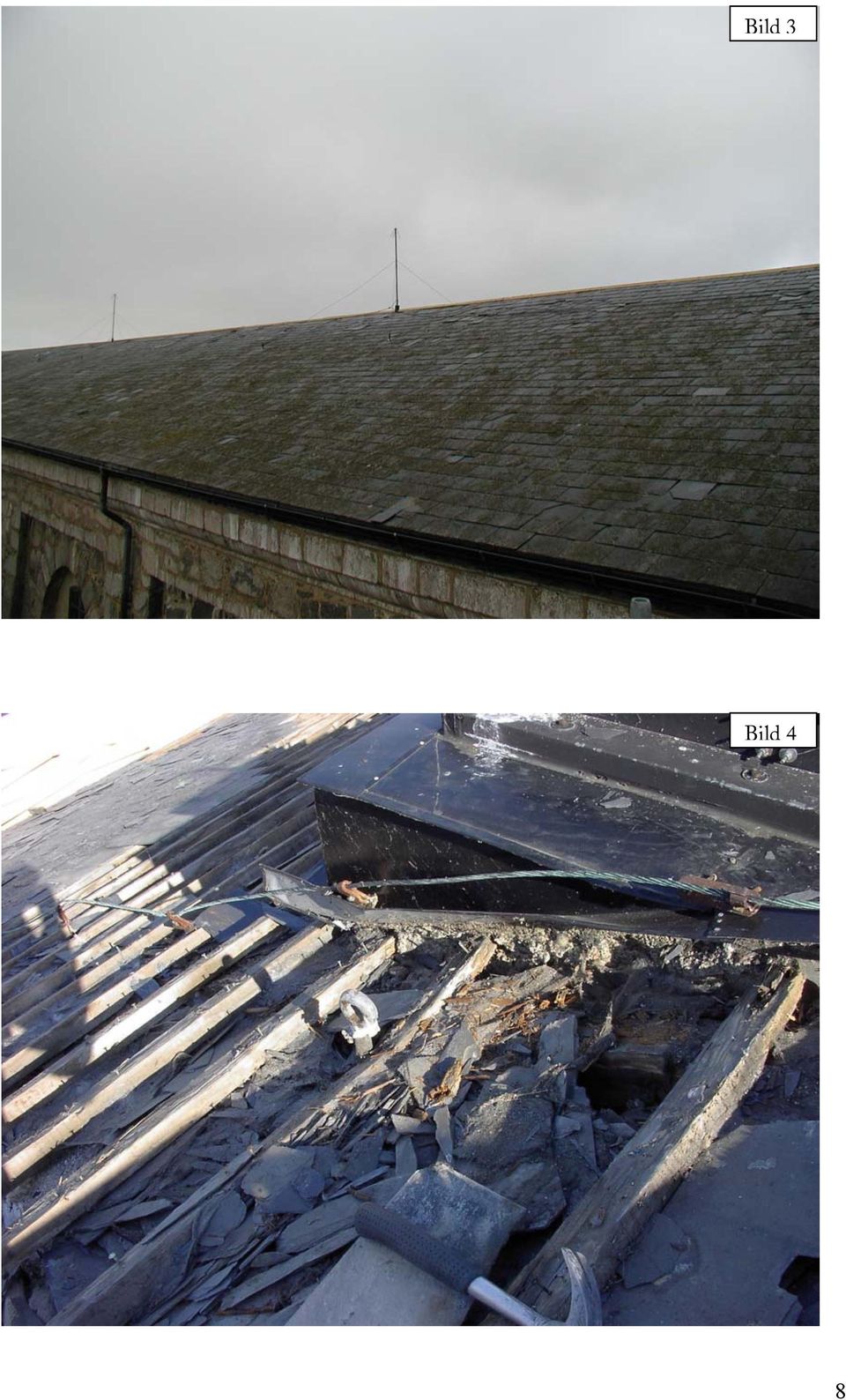

11 Bild 3 Bild 4 8

12 Bild 5 Bild 6 9

13 Bild 7 Bild 8 10

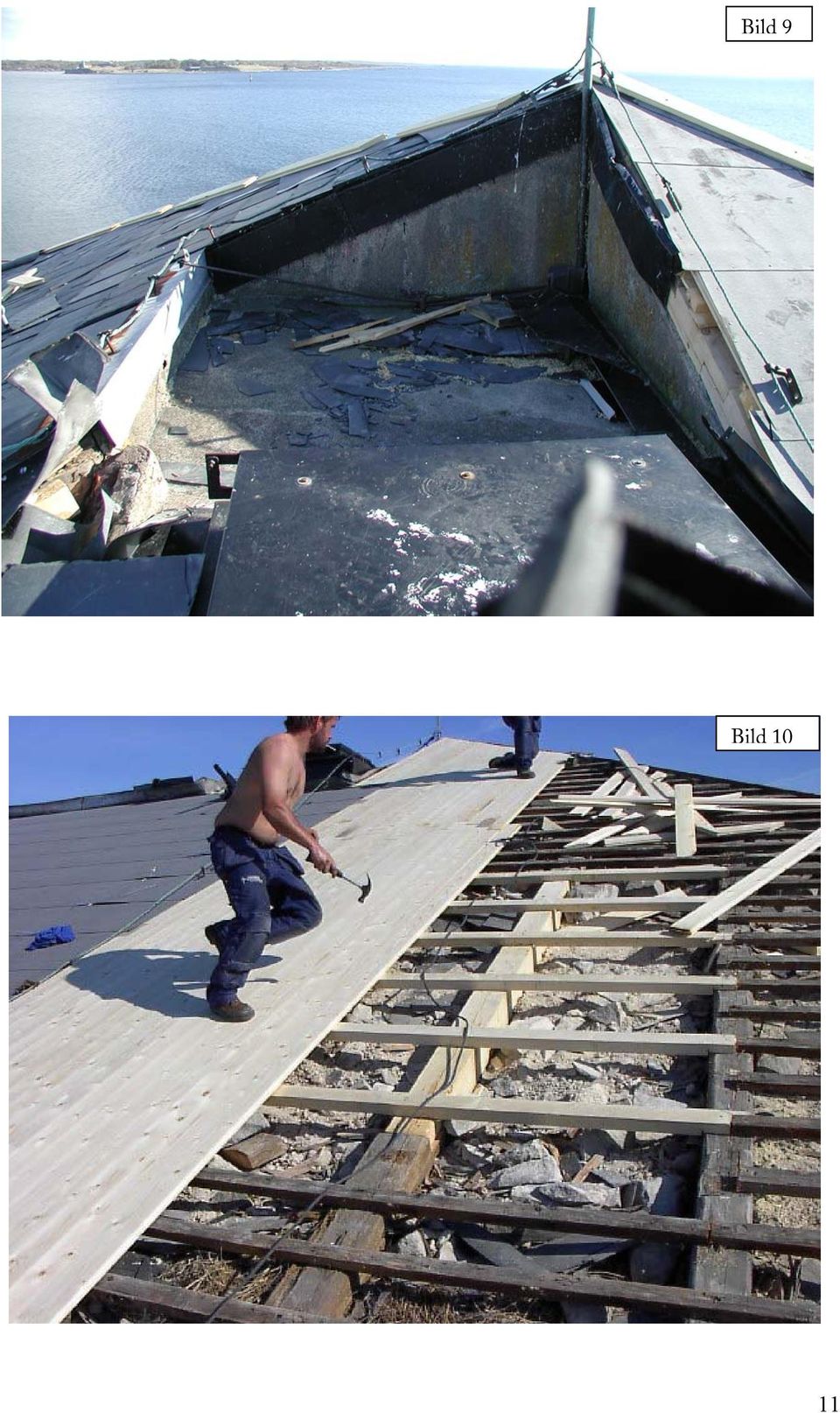

14 Bild 9 Bild 10 11

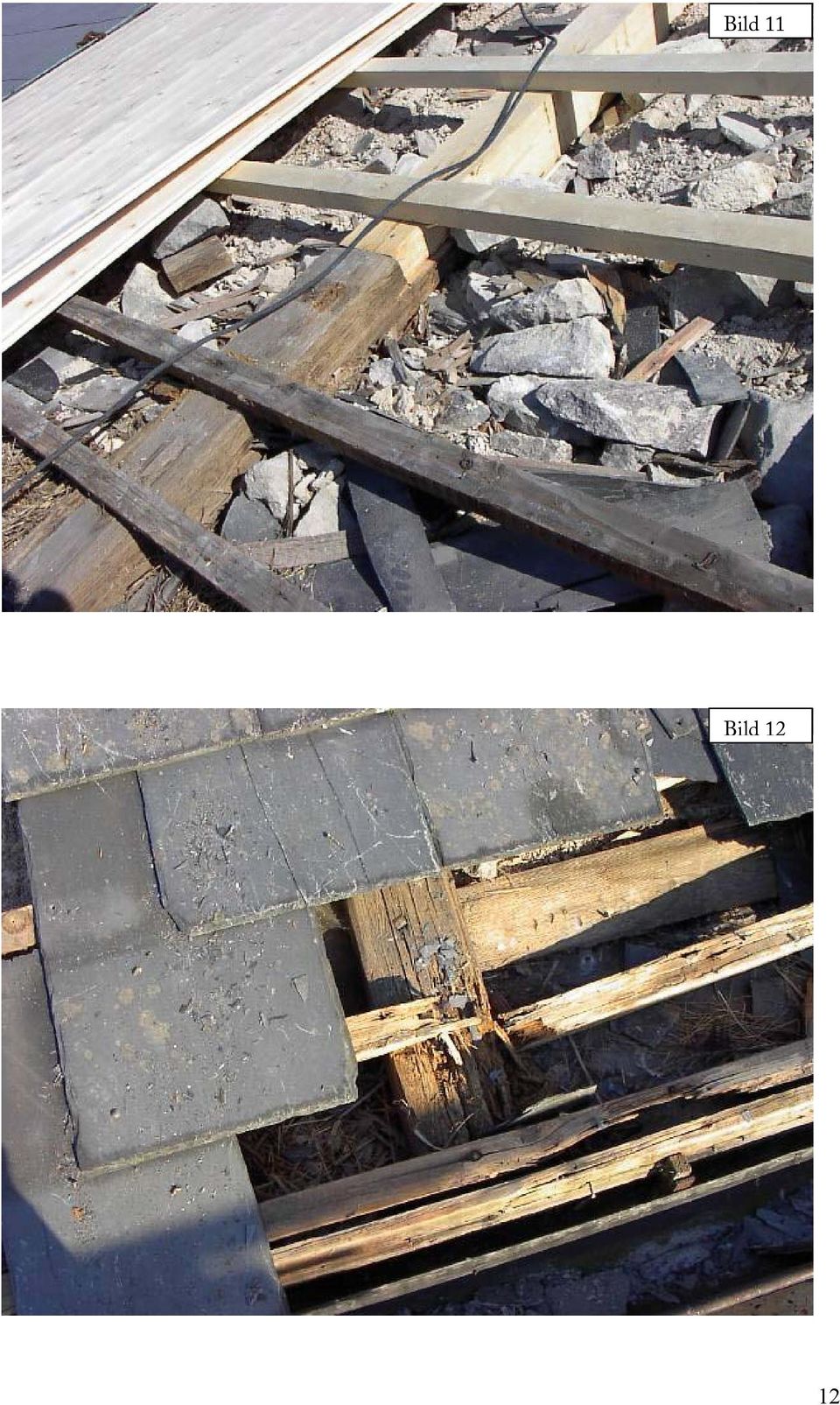

15 Bild 11 Bild 12 12

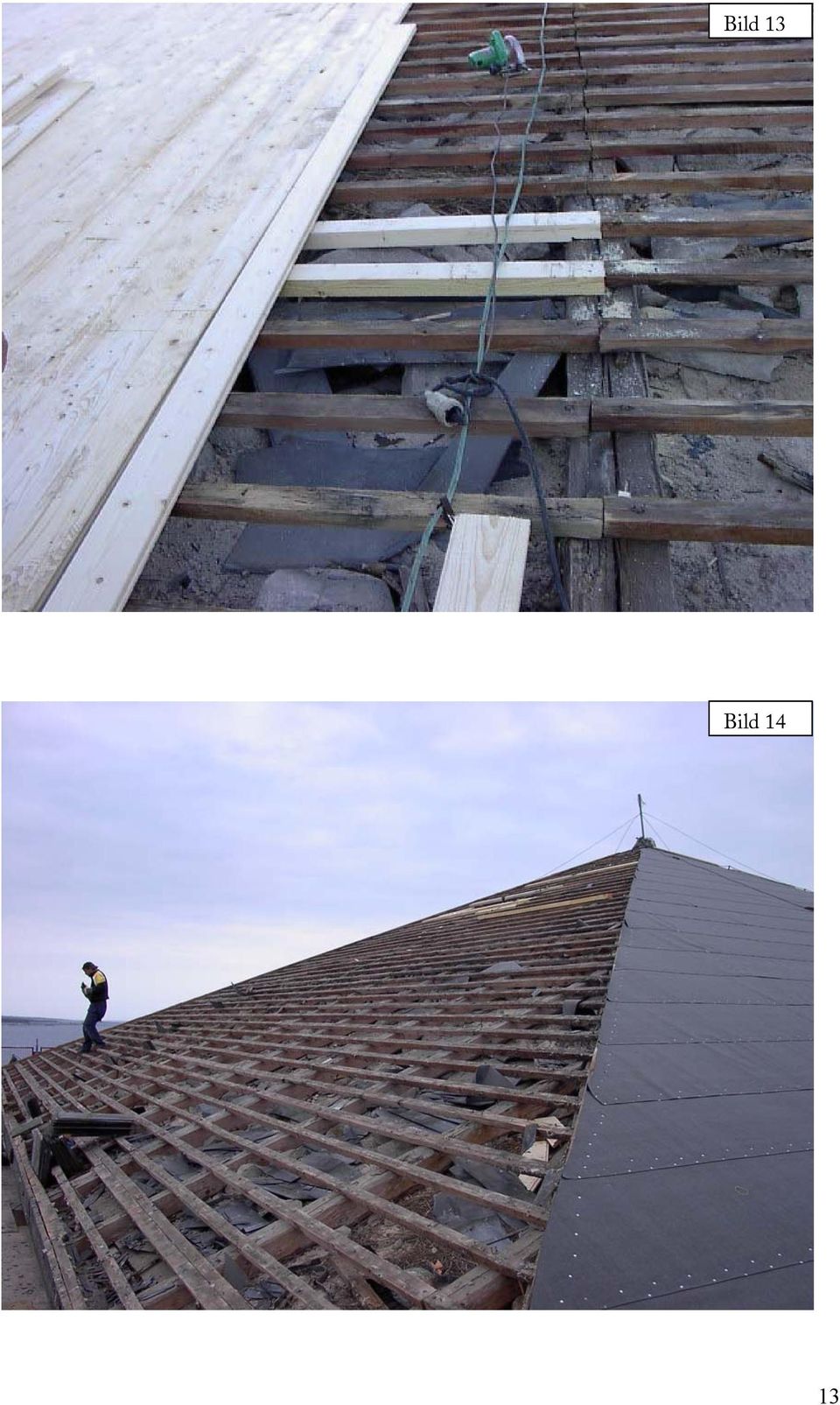

16 Bild 13 Bild 14 13

17 Bild 15 Bild 16 14

18 Bild 17 Bild 18 15

19 Bild 19 Bild 20 16

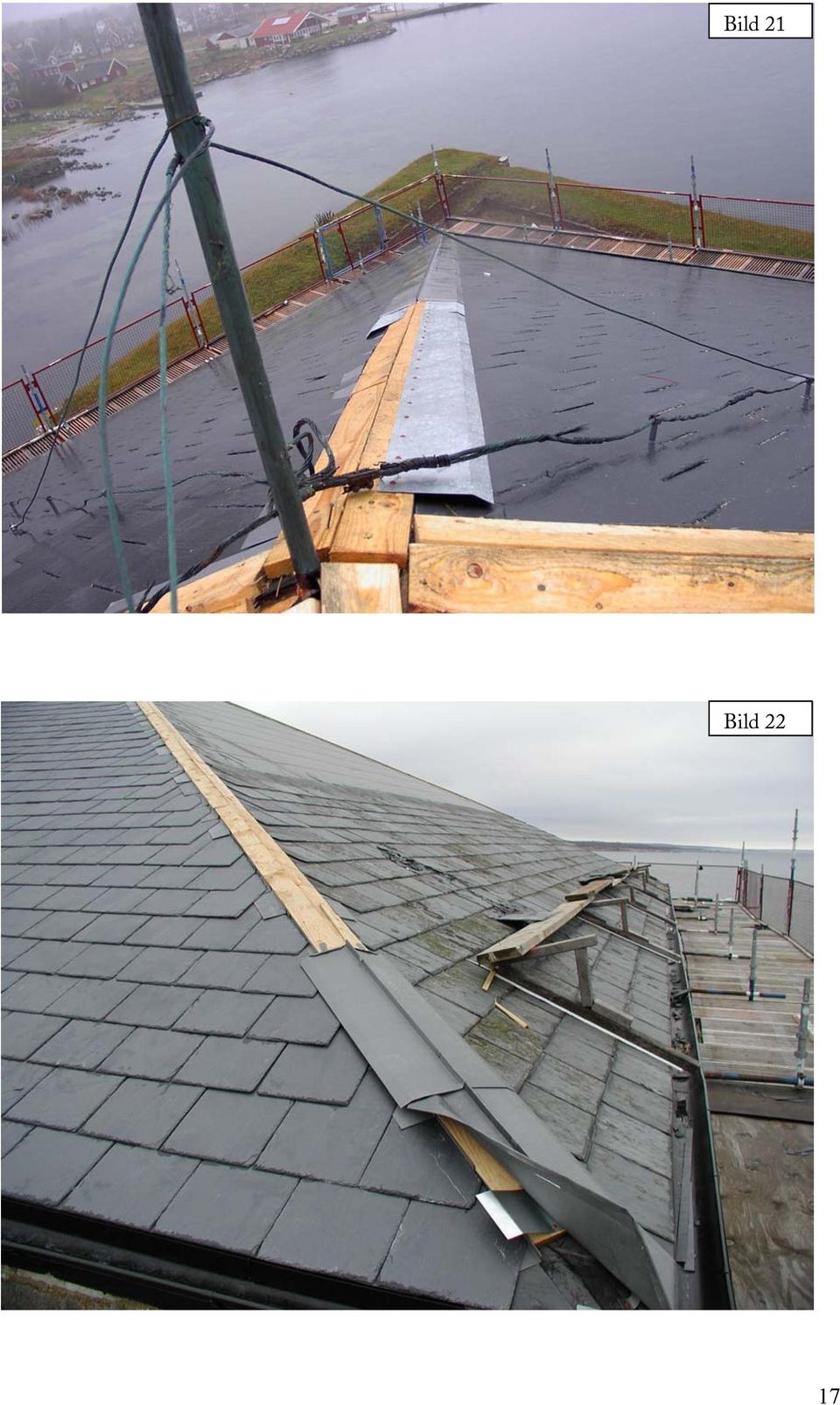

20 Bild 21 Bild 22 17

21 Bild 23 Bild 24 18

22 Bild 25 Bild 26 19

23 Bild 27 Bild 28 20

24 Bild 29 Bild 30 21

25 Bild 31 Bild 32 22

26 Bild 33 Bild 34 23

27 Bild 35 24
