1 CASA W9 Smart Ventilationsaggregat med plattvärmeväxlare (motström) Avsett för villor, flervåningshus och fritidsbostäder under 4 m2. Även lämpligt för renoveringsobjekt. Aggregatets maximala luftflöde är 23 l/s och värmeväxlarens temperaturverkningsgrad 84 %. W9 monteras på en sockel på golvet. Aggregatet återför inga dofter och ingen fukt till bostaden och passar därför särskilt bra i objekt där det uppstår mycket fukt. CASA Smart The new more intelligent indoor climate

2 Smart styrteknik Med hjälp av den nya Smart-tekniken säkerställer du att ventilationen blir energieffektiv och att bostadens inomhusluft alltid är hälsosam för både bostaden och dess invånare. Smart kontrollpanel Med hjälp av en lättanvänd Smart kontrollpanel ställer du utan möda in ventilationen i ditt hem så att den blir lagom i olika situationer. Du kan växla till ett lämpligt driftläge från kontrollpanelen allt efter behov, eller låta det förprogrammerade veckouret växla driftläge efter den dygnsrytm du vill ha. Du kan också låta Smart-funktionen sköta allt helt automatiskt (tillval). Styrning för spiskåpa I flervåningshus och radhus styrs ventilationsaggregatet huvudsakligen från en spiskåpa. På Swegon CASA spiskåpor fi nns tre knappar med vilka man kan styra fläktens hastighet (Hemma/ Borta/Forcering), spiskåpans avstängningsspjäll (3, 6 eller 12 minuter) samt spiskåpans belysning. Kompenseringsfunktioner Kompenserar ventilationsflödena i bostaden för att underlätta för den boende. Brasfunktion En intelligent brasfunktion hjälper till att producera en korrekt mängd ersättningsluft specifikt för din eldstad. Underlättar tändning av brasan och säkerställer ren förbränning. Funktion för spiskåpa Balanserar ventilationen när spisfl äkt används. Hjälper till att förhindra att för stort undertryck uppstår och förbättrar spisfl äktens osuppfångningsförmåga. Funktion för centraldammsugare Balanserar ventilationen när centraldammsugare används. Hjälper till att förhindra att för stort undertryck uppstår och förbättrar städresultatet. Smart Access Smart Access ger dig full kontroll över ditt inomhusklimat från din mobiltelefon (tillval). Automatikfunktioner (Tillval) Garanterar en bra och hälsosam inomhusluft för bostaden och dess invånare. Luftfuktighetsfunktion som standard. Grundfunktioner Forcering Ett stort luftflöde som används när ventilationsbehovet ökar, t.ex. i samband med matlagning, bastubad, dusch och torkning av tvätt. Hemma Normalt luftflöde. Garanterar att det finns tillräckligt mycket frisk inneluft i bostaden och att byggkonstruktionerna mår bra. Borta Lågt luftflöde. Minskar energiförbrukningen när ventilationsbehovet i bostaden är litet. Luftfuktighetsfunktion Reglerar ventilationen automatiskt efter inneluftens fuktighetsnivå. Standard på W9-aggregatet. Hemma/Borta/Forcering-automatik Mäter inneluftens koldioxidhalt och bestämmer utifrån detta värde vilket funktionsläge som ska användas (tillval). Luftkvalitetsfunktion Den mest utvecklade automatikfunktionen för att uppnå bästa kvalitet hos inneluften. Reagerar på flera olika faktorer som påverkar luftkvaliteten, till exempel olika dofter och matos (tillval). 2 På resa Mycket lågt luftflöde och lägre tilluftstemperatur. Används när bostaden är tom Rätt till ändringar förbehålles.

3 Swegon CASA W9 Smart Ecodesign energiklass A Luftflödesområde - 23 l/s Värmeväxlarens temperaturverkningsgrad upp till 84 % (EN 38) Årsenergiverkningsgrad upp till 83% (Stockholm 21 C) Avancerad Smart styrteknik Ventilationen styrs automatiskt efter behovet Automatisk sommarfunktion och passiv kyla Avfrostningsfunktionen garanterar kontinuerlig ventilation Externa enheter för värme och kyla finns tillgängliga Kan anslutas till fastighetsautomationssystem (I/O / Modbus) Lämpar sig även för ventilation i kontor och affärslokaler Värmeåtervinning Med hjälp av värmeväxlaren tas värmen i inomhusluften till vara och utnyttjas för att värma upp den kalla uteluften som tas in. Den enligt motströmsprincipen arbetande plattvärmeväxlaren i W9 är tillverkad av aluminiumlameller och dess verkningsgrad är hög, över 8 %. I en motströms plattvärmeväxlare går de inoch utgående luftflödena i separata kanaler, och tack vare detta återför värmeväxlaren inte några lukter och ingen fukt tillbaka till rumsluften. Påfrysningsskydd W9:s tillförlitliga avfrostningsfunktion garanterar en kontinuerlig och balanserad ventilation i bostaden även under extrema förhållanden. Om det fi nns risk för att värmeväxlaren i aggregatet ska frysa, tillkopplas luftvärmaren, vid behov ändras också fläkthastigheterna och den varma frånluften förhindrar påfrysning i värmeväxlaren. Komfortvärme Oftast räcker enbart frånluftens värmeenergi till för att värma upp tilluften. Under kalla förhållanden kan man använda ett elektriskt 9 W eftervärmningselement som garanterar att en komfortabel inomhusluft bibehålls även under perioder med hård kyla. Econo-modellernas luftvärmare för eftervärme kan kopplas direkt till bostadens vattenburna uppvärmningssystem. Fläktar I W9 har fläktarna energiekonomiska likströmsmotorer av EC-typ, vars elförbrukning är betydligt lägre än förbrukningen hos traditionella växelströmsfläktar. Fördelen med EC-fläktarna är att de kan varvtalsregleras steglöst och deras verkningsgrad förblir hög även vid låga varvtal. Fläktarnas el- och styrkablar är försedda med snabbkontakter och kan tack vare dessa snabbt demonteras ur aggregatet. Automatisk sommardrift W9:s intelligenta sommarfunktion hjälper till att hålla bostadens inomhusluft komfortabel även under heta sommardagar. Genom att utnyttja skillnaden i inom- och utomhustemperaturer och värmeväxlaren på ett intelligent sätt får man en mycket ekonomisk komfortsvalka nästan gratis. Under heta sommardagar tar värmeväxlaren vara på svalkan i inomhusluften och kyler ned den inkommande uteluften. Nattetid går luften förbi värmeväxlaren och bostaden kyls ned med frisk uteluft. Allt sköts av en avancerad automatik som kan ställas in efter den boendes önskemål! Enheter för värme och kyla Med separata enheter för värme och kyla kan du förändra ventilationsaggregatet till ett effektivt och funktionellt värmeeller kylaggregat. Enheterna för värme och kyla kopplas direkt till bostadens vattenburna huvuduppvärmningssystem och styrs direkt från Smart-panelen. Montering Aggregatet monteras på en sockel på golvet. Styrsystem och anslutningsmöjligheter W9 är enkel att ansluta som en del av ett fastighetsautomationssystem med konfigurerbara I/O:n eller Modbus (tillbehör). Vid användning i fastighetsföretag möjliggör detta en centraliserad övervakning och styrning samt minskar service- och underhållskostnaderna. I W9 -aggregatet kan man använda externt anslutningskort (SET) med början 3/218, vilket möjliggör enklare anslutning av utvändiga tillbehör, såsom kanalmonterade luftvärmare Rätt till ändringar förbehålles. 3

4 The new more intelligent indoor climate Tekniska data CASA W9 Smart CASA Smart Swegon CASA W9VR9S11H A Mer information i ProCASA procasa.swegon.com W9 W9 Econo Luftflödesområde (enligt Ekodesign) 23 l/s 23 l/s m 3 /h db Märkspänning 23 V,, 16 A 23 V,, 1 A Fläktar 1 2 W 1 2 W Intern elektrisk förvärmare 7 W 7 W Extern elektrisk förvärmare (Kanalplacerat) Tillval Tillval Intern elektrisk eftervärmare 9 W Vattenbatteri Extern elektrisk eftervärmare (Kanalplacerat) Externt vattenbaserat värmebatteri/ kylbatteri (Kanalplacerat) - - Tillval Tillval Max totaleffekt 268 W 178 W ENERGIA ЕНЕРГИЯ ΕΝΕΡΓΕΙΑ ENERGIJA ENERGY ENERGIE /214 (SEC) in kwh Kallt klimat -77,9 A+ Medelklimat -39,5 A Varmt klimat -15, E Energiklass kan variera beroende av enhetens utrustningsnivå. Säkring 16 A 1 A Vikt 155 kg 155 kg Kanalanslutningar Ø mm Ø mm Utlopp för kondensvatten 3/8 utvändig gänga 3/8 utvändig gänga Mått, b x l x h 1 x 594 x 1312 Modeller Varianter Värmeväxlare Kapslingsklass Standard elektrisk eftervärme, Econo vattenburen eftervärme Vänster- eller högerutförande, måste anges vid beställning Motströms plattvärmeväxlare IP34 Styrsystem CASA Smart + Luftfuktighetsfunktion som standard Kontrollpanel CASA Smart Filter Färg, utvändigt Installation Kontrollpanel och 2m modularkabel inkluderad som standard. Extra kontrollpanel kan beställas. Filter klass ISO epm1 % (F7) för tilluft och ISO coarse (G3) för frånluft samt extra PPI-2 (cellplast) för tilluft Vit, RAL 916 (motsvarar NCS S12-GY) I utrymmen varmare än +1 C. Golvsockel och kondensvattenslang inkluderad som standard Rätt till ändringar förbehålles.

5 Mått CASA W9 Smart Uteluft Tilluft Frånluft Avluft CASA W9 R (högerutförande) CASA W9 L (vänsterutförande) Tryckfall över vattenbatteriet W3/W4 Vattenvärmd luftvärmare Vattenvärmd luftvärmare + termostat R3 Tryckfall, kpa CASA W9 med golvsockel CASA W9 Econo Dimensionering av vattenluftvärmare dm³/h,2,3,4,5,7 dm³/s Vattenflöde Inkommande vatten C Vattenflöde l/h L u ft fl ö d e,l /s L u ft fl ö d e,m 3 /h Kapacitet, W 12 W R Rätt till ändringar förbehålles. 5

6 Fläktkurvor CASA W9 Smart Mer detaljerad ljuddata för ljud till omgivning och kanalanslutningar finns tillgängligt via procasa.swegon.com. Ljudeffektnivå till tilluftskanal m /h 6 5 1% db (A) q (l/s) Ljudeffektnivå till avluftskanal m /h 6 5 1% 4 75 db (A) q (l/s) Ljudeffektnivå till frånluftskanal m /h 6 5 1% 4 db (A) q (l/s) Ljudeffektnivå till kanal för utomhusluft m /h 6 5 1% 4 4 db (A) q (l/s) Luftflöde och ljudeffektnivå till omgivningen m /h 6 1% db (A) 3 7 % 45 SFPv 2, , q (l/s) Luftflöde och ljudeffektnivå till omgivningen ECONO % db (A) 4 7 % ,5 SFPv 2, q (l/s) m /h Referensluftflöde Max. luftflöde Min. luftflöde Ljudeffekt L wa db (A) Ljud till tilluftskanal 63 Ljudeffektnivå L W (db), tabell K OK Mer information i ProCASA procasa.swegon.com Ljud till frånluftskanal Ljud till avluftskanal Ljud till kanal för utomhusluft Ljud till omgivningen För mer detaljerad ljuddata hänvisas till beräkningsprogrammet ProCasa. Korrigeringstabell till ljudtrycksnivå rumsyta normal möblerat rum hårt möblerat rum 5 m 2-2 db(a) + 3 db(a) 1 m 2-4 db(a) db(a) 15 m 2-5 db(a) - 3 db(a) Rätt till ändringar förbehålles.

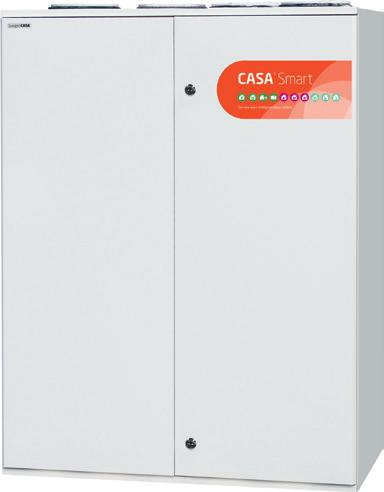

7 The new more intelligent indoor climate Aggregat och tillbehör CASA W9 Smart CASA W9 Smart CASA Smart Aggregat med motströms värmeväxlare för installation i maskinrum, förråd eller motsvarande. Aggregatet monteras på en sockel på golvet (medföljer som standard). Levereras med Smart kontrollpanel, 2m modular kabel, luftfuktighetsfunktion, kondensvattenslang och golvsockel. - Kanalanslutning Ø - Lämpligt för nyproduktion och ROT - Smart styrsystem med möjlighet till uppkopling och utökade funktioner - Enkel att ansluta som en del av ett fastighetsautomationssystem - Automatisk funktioner med integrerad sensors inom aggregat och luftfuktighetsfunktion som standard med W9 I leveransen ingår: ventilationsaggregat, Smart kontrollpanel, 2 m modularkabel, luftfuktighetsautomatik, kondensvattenslang och sockel Art. nr Energi klass* Benämning B_ W9VR9S11H A+ / A / E CASA W9 Smart 9W KP RH (R) Höger Inspektion B_ W9VL9S11H A+ / A / E CASA W9 Smart 9W KP RH (L) Vänster B_ W9VR9S11C A+ / A / E CASA W9 Smart 9W KP RH CO2 (R) Höger B_ W9VL9S11C A+ / A / E CASA W9 Smart 9W KP RH CO2 (L) Vänster B_ W9VR9S11V A+ / A / E CASA W9 Smart 9W KP RH VOC (R) Höger B_ W9VL9S11V A+ / A / E CASA W9 Smart 9W KP RH VOC (L) Vänster *Energiklassificering enligt EcoDesign direktiv Lot 6 (Kallt/Medel/Varmt). B_ 12W23SS Filter klass ISO epm1 % (F7) för tilluft och ISO coarse (G3) för frånluft samt extra PPI-2 (cellplast) för tilluft CASA W9 Smart Econo I leveransen ingår: ventilationsaggregat, Smart kontrollpanel, 2 m modularkabel, luftfuktighetsautomatik, kondensvattenslang och sockel Art. nr Energi klass* Benämning Inspektion B_ W9VREES11H A+ / B / F CASA W9 Smart Econo KP RH (R) Höger B_ W9VLEES11H A+ / B / F CASA W9 Smart Econo KP RH (L) Vänster B_ W9VREES11C A+ / A / E CASA W9 Smart Econo KP RH CO2 (R) Höger B_ W9VLEES11C A+ / A / E CASA W9 Smart Econo KP RH CO2 (L) Vänster B_ W9VREES11V A+ / A / E CASA W9 Smart Econo KP RH VOC (R) Höger B_ W9VLEES11V A+ / A / E CASA W9 Smart Econo KP RH VOC (L) Vänster *Energiklassificering enligt EcoDesign direktiv Lot 6 (Kallt/Medel/Varmt). B_ 12W23SS Filter klass ISO epm1 % (F7) för tilluft och ISO coarse (G3) för frånluft samt extra PPI-2 (cellplast) för tilluft Styrsystem Nya Smart ventilationsaggregat har som standard två programmerbara I/O-kanaler, t.ex. för brasomkopplare och nödstoppsbrytare (IO1 och IO2). Om det fi nns behov av flera anslutningspunkter, har aggregatet plats för en separat anslutningskabel, SEC. SEC Anslutningskabel för Smart ventilationsaggregat Används för enkel inkoppling av externa tillbehör som t.ex spjäll, kanalbatterier etc. SET Anslutningsmodul för Smart ventilationsaggregat 65 24VDC Spänningsadapter Används för att ansluta aggregatet till ett fastighetsautomationsystem. Möjliggör en centraliserad övervakning och styrning. SEM Modbus Rätt till ändringar förbehålles. 7

8 Smart Access ger dig full kontroll över ditt inomhusklimat från din mobiltelefon. Med Smart Access får du även enkelt tillgång till vår unika CASA On-line service portal som hjälper dig när som helst. SMA SMAW SMAG SmartAccess SmartAccess + WLAN-router SmartAccess + 3G/4G (utan SIM) Casa W9 kan kompletteras med en extra kontrollpanel. Aggregatet kan då manövreras från två olika platser. SC1 Smart kontrollpanel 12SAK Monteringsram kontrollpanel PMK2 Smart Modularkabel 2m och RJ9 adapter för aggregat 6414 Smart Modularkabel 2m 641 Smart Modularkabel 1m Automatikfunktioner Med hjälp av en internt monterad givare är det enkelt att göra din lägenhets ventilation automatisk. Kan enkelt efter monteras. SRH SRHCO2 SRHVOC Luftfuktighetsfunktion (RH) Hemma / Borta / Forcering -automatik + luftfuktigshetsfunktion (CO2 + RH) Luftkvalitetsfunktion + luftfuktigshetsfunktion (VOC + RH) v Reglering för konstant kanaltryck PTH Funktionen för konstant kanaltryck på Smart ventilationsaggregat strävar efter att genom styrning av fläkthastigheterna hålla kanalens tryck vid inställningsvärdet. Individuella inställningsvärden för kanaltrycket ska fastställas för varje driftläge (borta, hemma, forcering). Driftläget kan växlas på normalt sätt när funktionen för konstant kanaltryck används. B_ PTH PTH Reglering för konstant kanaltryck CASA W9 Smart vattenburen kanalmonterad luftvärmare för uppvärmning av tilluften I fastigheter utrustade med vattenburet uppvärmningssystem kan tilluften värmas upp med en kanalmonterad vattenburen luftvärmare. Luftvärmaren styrs automatiskt från ventilationsaggregatets Smart-styrsystem och inställningarna kan ändras med en CASA Smart kontrollpanel. I leveransen ingår: Luftvärmare, SET anslutningsmodul, ställdon och 3-vägsventil, 24 V-transformator, nödvändiga givare samt instruktioner. B_ SDHW16 Luftvärmarpaket Ø16 komplett CASA W9 Smart vattenburen kanalmonterad luftkylare för kylning av tilluften Med en luftkylare som monteras i tilluftskanalen skapas komfortkyla i bostaden genom att en köldbärarkrets eller ett kylvattennät kopplas till kylaren. Luftkylaren styrs automatiskt från ventilationsaggregatets Smart-styrsystem och inställningarna kan ändras med en CASA Smart kontrollpanel. I leveransen ingår: Luftkylare, SET anslutningsmodul, ställdon och 3-vägsventil, 24 V-transformator, nödvändiga givare samt instruktioner. B_ SDCW B_ SDCWF Luftkylarpaket Ø Luftkylarpaket Ø CASA W9 Smart vattenburen frikylare/värmare före eller efter aggregatet med G4 filter, komplett pkt Vid behov av ökad komfort kan aggregatet utrustas med tillskottskylare. Kanalmonterad för placering i tilluftskanalen före eller efter aggregatet med integrerat G4 fi lter. Levereras komplett med ventil, SET anslutningsmodul, 24V ventil-ställdon och temperatursensor. Aggregatet har utgång för styrning av cirkulationspump för kylkrets. Elektrisk installation med SET anslutningsmodul. B_ SDHWF Kylbatteri Ø komplett med G4 filter CASA W9 spjäll med ställdon Kanalmonterat avstängningsspjäll typ 3 och spjällställdon 24V med fjäderåtergång. Spjället stänger vid strömavbrott eller larm då frysrisk föreligger. Spjällställdonet ansluts elektriskt med SET anslutningsmodul. D_ TB25-2 B_ SET Spjäll med ställdon Ø SET Anslutningsmodul för Smart ventilationsaggregat Rätt till ändringar förbehålles.
