1 R-6349_v1.0 CEDE PRODUKTINFORMATION RÄLSGÅENDE SKATEBOARD ECR58

2 Grävmaskinen är en standardmaskin av typ Volvo ECR58D som har anpassats för att kunna användas tillsammans med den rälsgående skateboarden. Anpassningarna består i huvudsak av följande: - Demonterat schaktblad - Begränsningsutrustning från Prolec (inklusive vältningsförhindrande system, RCI) - Utvändiga nödstopp - Extra instegshandtag - Snabbkoppling på hydraulslangar till drivenhet. - Strömställare för manövrering av hydraulikventiler för skateboarddrift - Fästöron för lastspännare på skateboard. Höjdbegränsning används för att begränsa aggregatets höjd till kontaktledning. Svängbegränsning används för att begränsa överdelens svängrörelse till närliggande spår. Maskinen är konstruerad, tillverkad och beskriven efter de krav som ställs enligt SS- EN , SS-EN och EG:s maskindirektiv 2006/42/EG samt EMCdirektivet 2004/108/EG. Skateboarden möjliggör arbeten på och vid sidan av banvallar med grävmaskinen, där arbetet kan utföras med maskinen stående på rälsen. 2

3 3

4 Skateboarden består av en vagn med hydrauliskt drivna och bromsade rälshjul, på flaket finns träplank och styrningar för grävmaskinens band, samt ett redskapsfäste för på- och avlyftning på rälsen. På skateboardens ovansida, framtill och baktill finns fasta lastspännare för surrning av grävmaskinen. Framtill på skateboarden finns ett redskapsfäste för planeringsskopa för att möjliggöra att extra redskap kan medföras. Baktill finns en bogserbygel, på sidan av skateboarden finns hållare för nödbogseringsstång, stången är avsedd för att vid behov kunna bogsera skateboarden. I varje hörn finns en lyftögla, lyftöglorna kan användas för att lyfta skateboarden med uppkörd grävmaskin. 4

Grävmaskin I hytten har tre strömställare installerats, knapparna är placerade till höger om förarstolen.

- Parkeringsbroms för skateboard knappen lossar skateboardens parkeringsbroms och möjliggör körning på räls.

Prolec-systemet begränsar rörelser i höjdled för grävmaskinens grävsystem, blockerar bommens svängrörelser och förhindrar att grävmaskinens svängmotor kan vrida

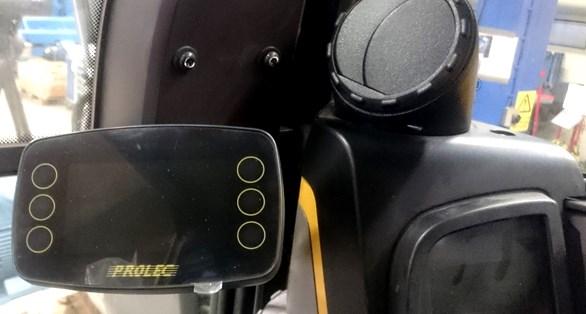

5 Grävmaskin I hytten har tre strömställare installerats, knapparna är placerade till höger om förarstolen. - Hög-/lågläge med knappen väljs det hastighetsregister som skateboarden ska kunna köras i, antingen högfart (0 15 km/h) eller lågfart (0 5 km/h). - Parkeringsbroms för skateboard knappen lossar skateboardens parkeringsbroms och möjliggör körning på räls. - Rälsläge när knappen är intryckt är rälsläget i Prolec-systemet aktiverat. Prolec-systemet begränsar rörelser i höjdled för grävmaskinens grävsystem, blockerar bommens svängrörelser och förhindrar att grävmaskinens svängmotor kan vrida grävaggregatet in över eventuellt parallellspår. Skateboard Skateboarden har inget eget elsystem, alla hydraulfunktioner styrs från ventiler på grävmaskinen, för att grävmaskinen ska kunna vara jordad vid arbete på räls finns en fast jordkabel som ska anslutas till jordanslutningen på grävmaskinen. Om kabeln inte ansluts kan inte skateboardens parkeringsbroms lossas. 5

Maskin Hydraulslangarna till bandkassetterna på grävmaskinen har förlängts och försetts med snabbkoppling av typ Multifaster, när maskinen ska användas med skateboard kopplas snabbkopplingens lösa

Multifasterkoppling på grävmaskin Skateboard Skateboardens hydraulsystem utgörs av två delar, en drivdel som försörjs av grävmaskinens ordinarie hydraulkrets för bandmotorerna, och en del som lossar

6 Maskin Hydraulslangarna till bandkassetterna på grävmaskinen har förlängts och försetts med snabbkoppling av typ Multifaster, när maskinen ska användas med skateboard kopplas snabbkopplingens lösa del bort från grävmaskinen och ansluts till skateboardens fasta snabbkopplingsdel. Multifasterkoppling på grävmaskin Skateboard Skateboardens hydraulsystem utgörs av två delar, en drivdel som försörjs av grävmaskinens ordinarie hydraulkrets för bandmotorerna, och en del som lossar parkeringsbromsen. Det finns fyra hydraulmotorer, en till varje rälshjul, vid rälskörning ersätter skateboardens rälshjul grävmaskinens banddrift, motorerna är kopplade sidvis. Hydraulmotorerna försörjs med olja via Multifasterkopplingen från grävmaskinen och manövrering görs med grävmaskinens normala körspakar eller pedaler. När kopplingen inte är ansluten ska den vara placerad i ett parkeringsläge på skateboarden. Skateboarden bromsas antingen genom att spakarna/pedalerna i hytten släpps, dessutom finns en 6

När knappen på någon av nödstoppen trycks in stoppas alla hydrauliska funktioner på

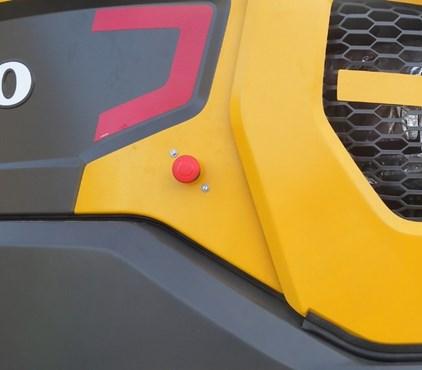

7 Nödstopp Framtill på vänster sida av hytten, respektive baktill på höger sida av hytten finns nödstoppbrytare. När knappen på någon av nödstoppen trycks in stoppas alla hydrauliska funktioner på grävmaskinen och skateboardens parkeringsbroms ansätts. De hydrauliska funktionerna på maskinen stoppas också om grinden i hytten fälls upp. Nödstopp framtill Nödstopp baktill 7

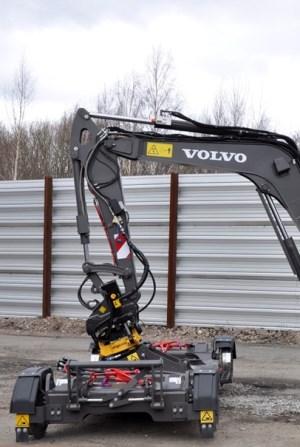

8 På- och avlyftning av skateboard 1. Koppla skateboarden till redskapsfästet på grävmaskinen. 2. Lyft upp och kör bort skateboarden till den plats på rälsen där uppkörning av grävmaskin ska göras. 3. Kontrollera att sidan med hydraulanslutningar och jordkabel är vänd mot skateboarden. Placera skateboarden på rälsen. 4. Koppla loss skateboarden från grävmaskinen. 8

Sänk ner grävaggregatet med bommen och stickan enligt bild nedan, kontrollera att tillräckligt marktryck för skopan erhålls och att skopan inte

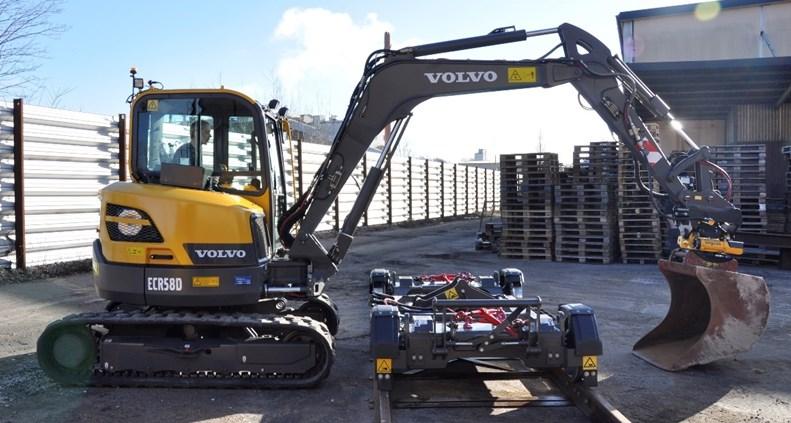

9 Upp-/avkörning 1. Kör fram och placera grävmaskinen vinkelrätt mot skateboardens centrum i längdled, ca 0,5 m från rälsen. Kontrollera att Multifasterkopplingen på undervagnen är vänd från skateboarden. 2. Sänk ner grävaggregatet med bommen och stickan enligt bild nedan, kontrollera att tillräckligt marktryck för skopan erhålls och att skopan inte riskerar att skada något på andra sidan rälsen. Utgångsläge för uppkörning på skateboard 3. Kör ner grävaggregatet så att grävmaskinens bandaggregat lyfts i framkant, tillräckligt mycket för att uppkörning på skateboarden ska kunna göras. 9

bandaggregatets upplyftning med grävaggregatet under framkörningen. 5.

maskinens andra sida och lyft upp maskinen så att bandaggregatet är i vågrätt

grävaggregatet justeras så att maskinen är i våg under arbetet.

10 Fortsättning upp-/avkörning 4. Kör fram och upp på skateboarden med bandaggregatets främre del, justera bandaggregatets upplyftning med grävaggregatet under framkörningen. 5. Lyft upp grävaggregatet och sväng runt hytten, sänk ner grävaggregatet på maskinens andra sida och lyft upp maskinen så att bandaggregatet är i vågrätt läge. Vågrätt bandaggregat Kör upp maskinen på skateboarden samtidigt som grävaggregatet justeras så att maskinen är i våg under arbetet. Kontrollera att maskinen är centralt placerad på skateboarden, både i längd- och sidled. De röda indikationsstrecken visar när maskinen står rätt placerad i grävmaskinens längsled 10

Fortsättning upp-/avkörning 7. Sväng hytten så att dörren är riktad från eventuellt intilliggande spår, grävaggregatet ska vara riktat längs skateboarden. 8.

Lastspännarna ska spännas så mycket att inget glapp finns i infästningarna. Säkra lastspännarna med de två sprintarna. Sprintar Montera lastspännare 10.

11 Fortsättning upp-/avkörning 7. Sväng hytten så att dörren är riktad från eventuellt intilliggande spår, grävaggregatet ska vara riktat längs skateboarden. 8. Stäng av motorn. 9. Montera lastspännarna på grävmaskinens bandramar och säkra maskinen mot skateboarden. Lastspännarna ska spännas så mycket att inget glapp finns i infästningarna. Säkra lastspännarna med de två sprintarna. Sprintar Montera lastspännare 10. Koppla loss Multifasterkopplingen från grävmaskinens bandmotorer och placera den i parkeringsläget. Anslut skateboardens Multifasterkoppling till grävmaskinen. 11. För ner spaken för skateboardens parkeringsbroms och anslut jordningskabeln till grävmaskinen. 11

12 Konfiguration av ECR58D Monobom och kort sticka 400mm gummiband Schaktblad Ordernummer för ECR58D Skateboard Rail: C Railmaskin ECR58D Skateboard inklusive Prolec RCI C Planeringsskopa med drag och lyftkätting 12

2014 RAI1310-1 We make machines more useful!

13 2014 RAI We make machines more useful! We reserve the right to change specifications and design without prior notice. Contact us! Vinkelgatan 15 SE Malmö, SWEDEN Phone
