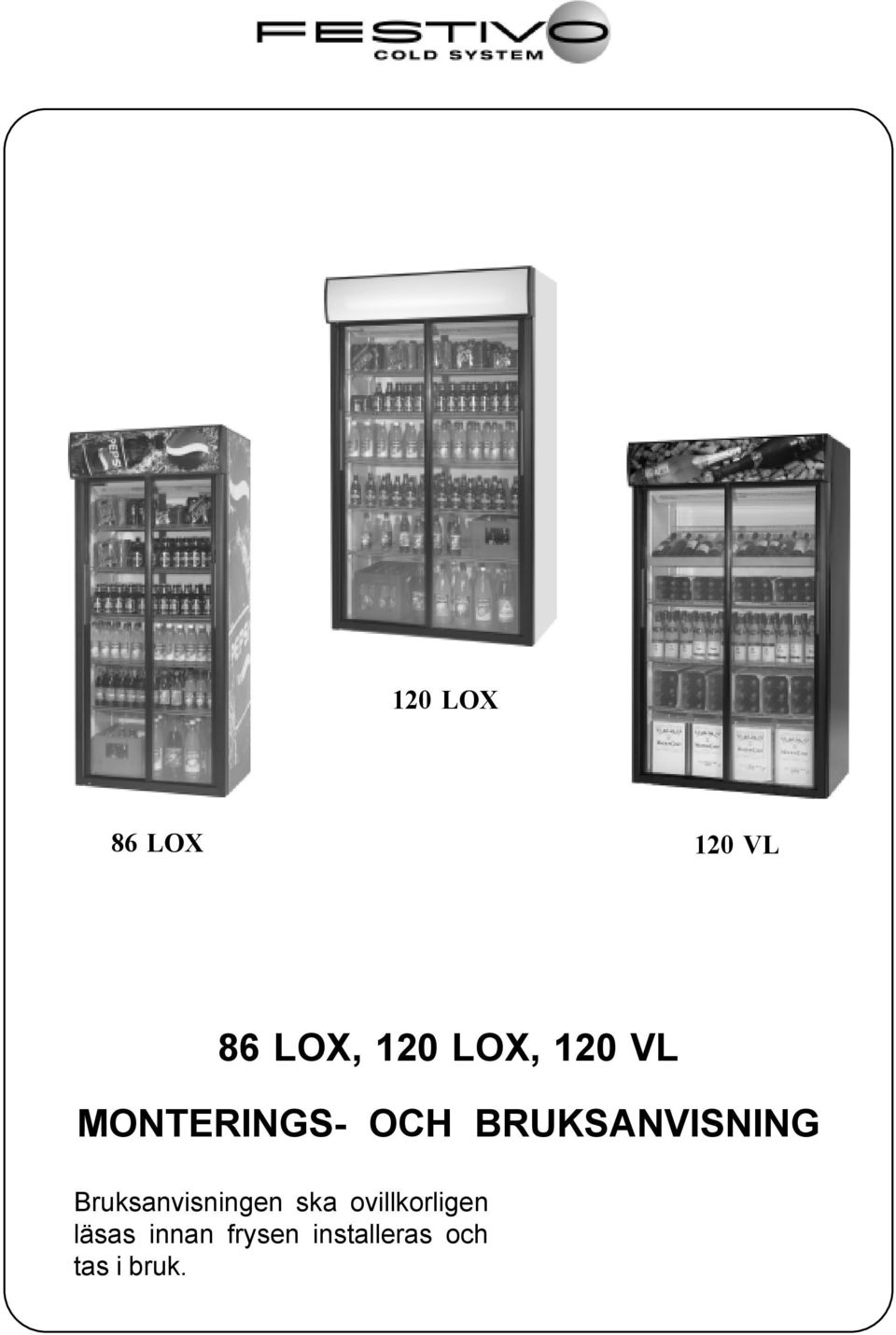

1 120 LOX 86 LOX 120 VL 86 LOX, 120 LOX, 120 VL MONTERINGS- OCH BRUKSANVISNING Bruksanvisningen ska ovillkorligen läsas innan frysen installeras och tas i bruk.

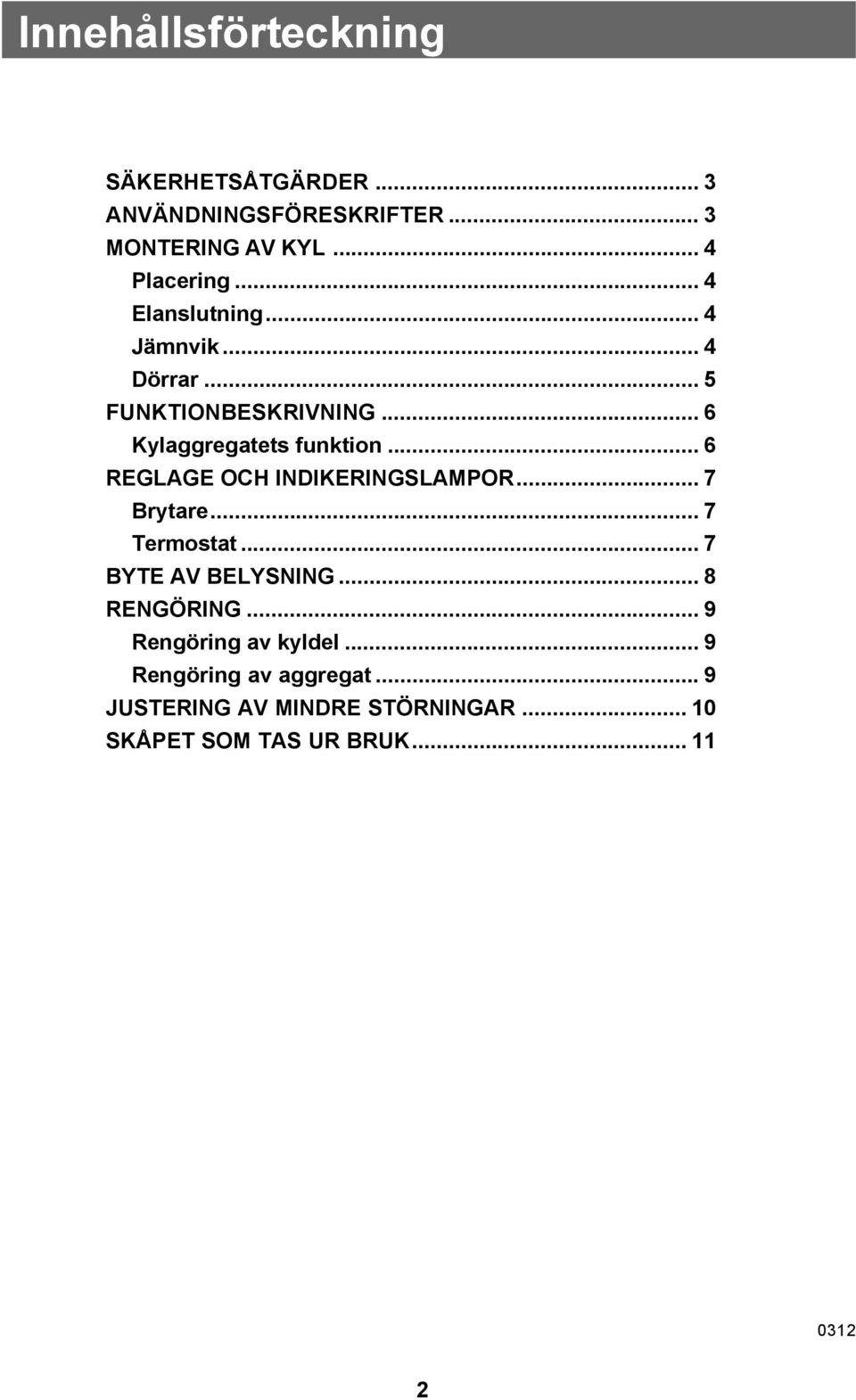

2 Innehållsförteckning SÄKERHETSÅTGÄRDER... 3 ANVÄNDNINGSFÖRESKRIFTER... 3 MONTERING AV KYL... 4 Placering... 4 Elanslutning... 4 Jämnvik... 4 Dörrar... 5 FUNKTIONBESKRIVNING... 6 Kylaggregatets funktion... 6 REGLAGE OCH INDIKERINGSLAMPOR... 7 Brytare... 7 Termostat... 7 BYTE AV BELYSNING... 8 RENGÖRING... 9 Rengöring av kyldel... 9 Rengöring av aggregat... 9 JUSTERING AV MINDRE STÖRNINGAR SKÅPET SOM TAS UR BRUK

3 Säkerhetsåtgärder SÄKERHETSÅTGÄRDER Kylen placeras på ett jämnt och vågrätt golv. Vid rengöring av kylen skall strömbrytaren stängas av och stickproppen dras ut eluttaget. Alkoholhaltiga ämnen och konserver som innehåller sådana ämnen som t.ex. saltgurka, ättiksrödbetor och lingonröra förvaras upprätt i tätt förslutna kärl. ANVÄNDNINGSFÖRESKRIFTER Kylen är konstruerad och testad enligt gällande bestämmelser och förordningar. Servicearbeten får endast utföras av auktoriserad serviceverkstad som utbildats om produkten. Felaktiga servicearbeten kan orsaka fara för användare och omgivning. Explosionsbenägna ämnen får ej förvaras i kylen. 3

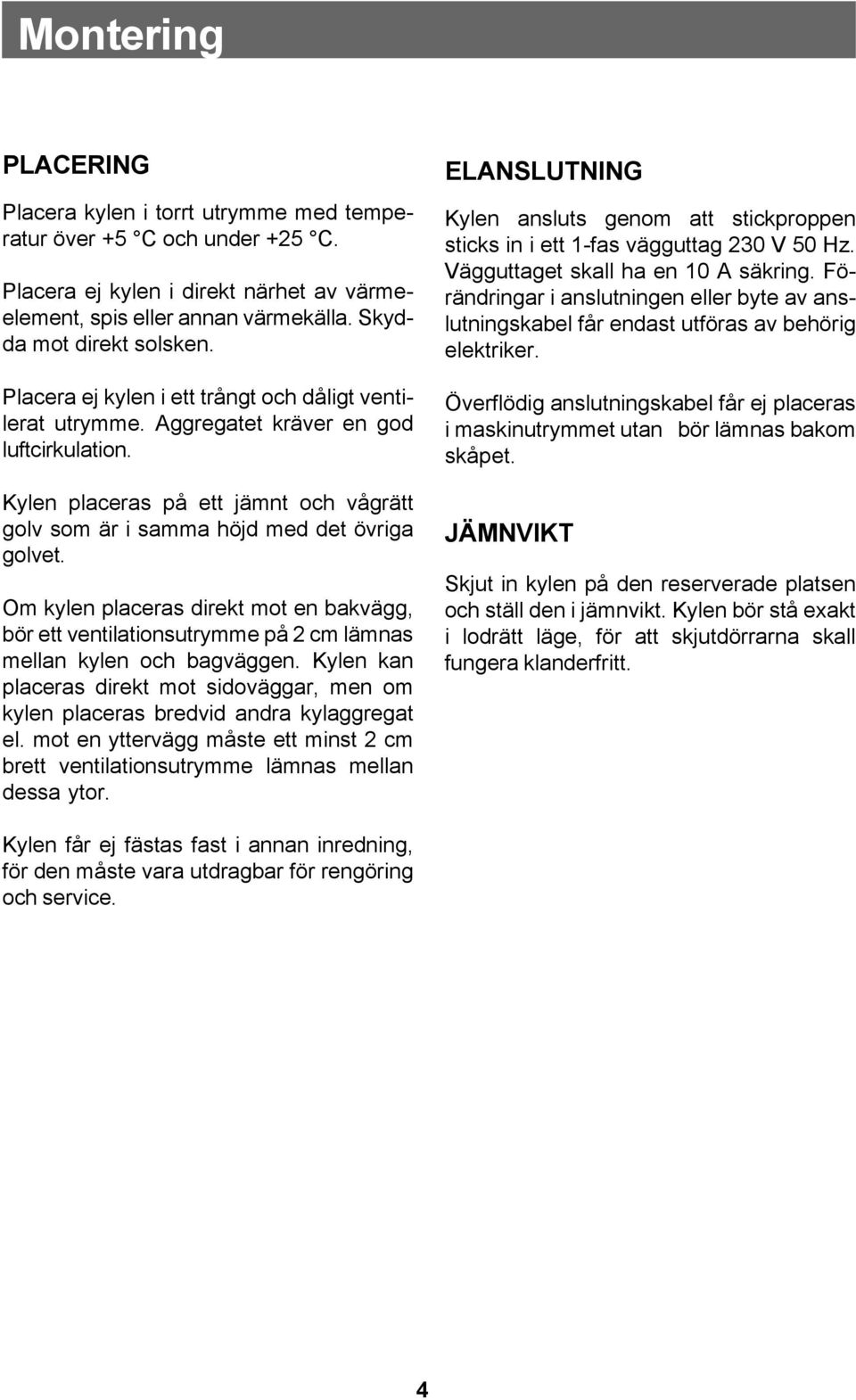

4 Montering PLACERING Placera kylen i torrt utrymme med temperatur över +5 C och under +25 C. Placera ej kylen i direkt närhet av värmeelement, spis eller annan värmekälla. Skydda mot direkt solsken. Placera ej kylen i ett trångt och dåligt ventilerat utrymme. Aggregatet kräver en god luftcirkulation. Kylen placeras på ett jämnt och vågrätt golv som är i samma höjd med det övriga golvet. Om kylen placeras direkt mot en bakvägg, bör ett ventilationsutrymme på 2 cm lämnas mellan kylen och bagväggen. Kylen kan placeras direkt mot sidoväggar, men om kylen placeras bredvid andra kylaggregat el. mot en yttervägg måste ett minst 2 cm brett ventilationsutrymme lämnas mellan dessa ytor. ELANSLUTNING Kylen ansluts genom att stickproppen sticks in i ett 1-fas vägguttag 230 V 50 Hz. Vägguttaget skall ha en 10 A säkring. Förändringar i anslutningen eller byte av anslutningskabel får endast utföras av behörig elektriker. Överflödig anslutningskabel får ej placeras i maskinutrymmet utan bör lämnas bakom skåpet. JÄMNVIKT Skjut in kylen på den reserverade platsen och ställ den i jämnvikt. Kylen bör stå exakt i lodrätt läge, för att skjutdörrarna skall fungera klanderfritt. Kylen får ej fästas fast i annan inredning, för den måste vara utdragbar för rengöring och service. 4

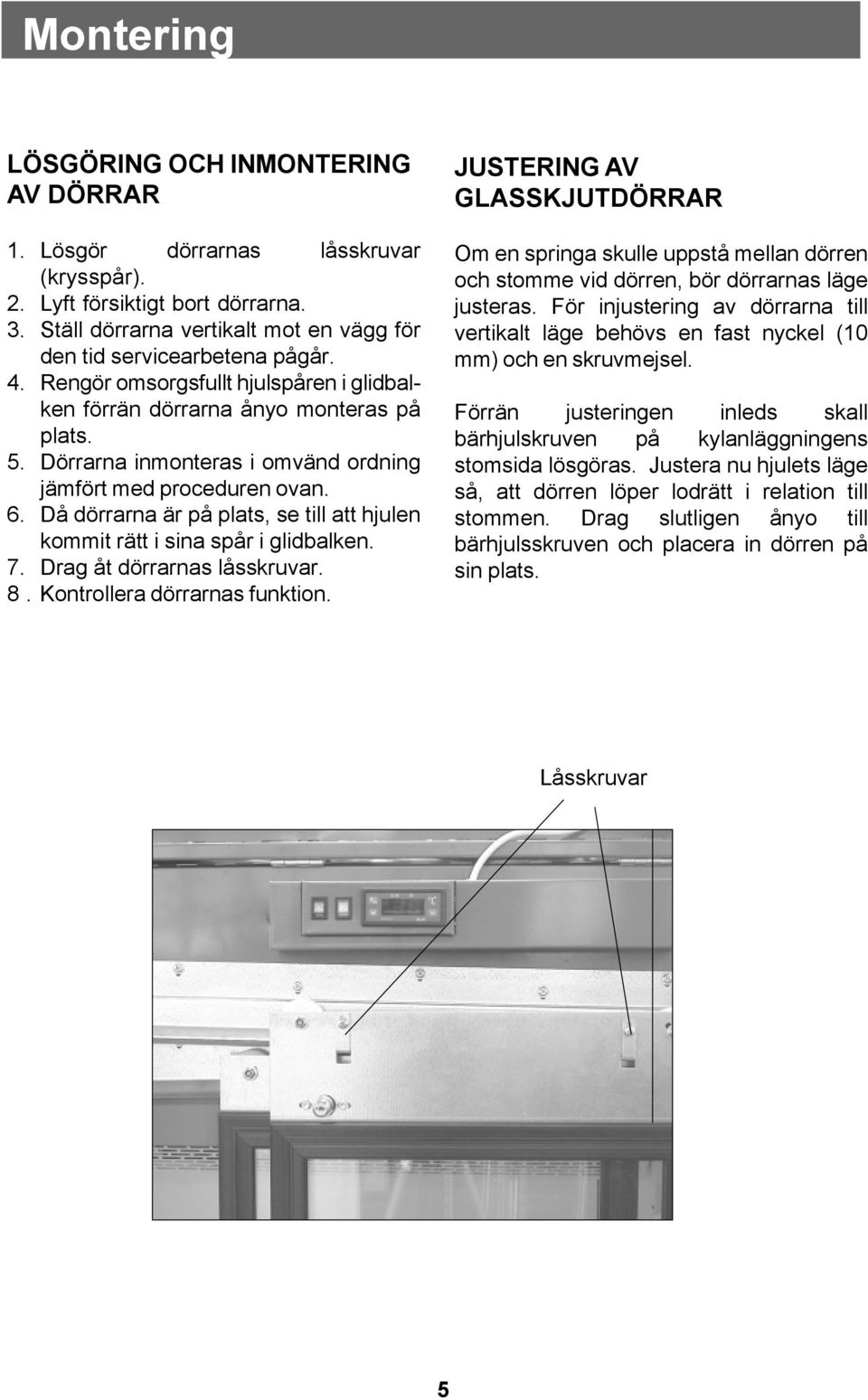

5 Montering LÖSGÖRING OCH INMONTERING AV DÖRRAR 1. Lösgör dörrarnas låsskruvar (krysspår). 2. Lyft försiktigt bort dörrarna. 3. Ställ dörrarna vertikalt mot en vägg för den tid servicearbetena pågår. 4. Rengör omsorgsfullt hjulspåren i glidbalken förrän dörrarna ånyo monteras på plats. 5. Dörrarna inmonteras i omvänd ordning jämfört med proceduren ovan. 6. Då dörrarna är på plats, se till att hjulen kommit rätt i sina spår i glidbalken. 7. Drag åt dörrarnas låsskruvar. 8. Kontrollera dörrarnas funktion. JUSTERING AV GLASSKJUTDÖRRAR Om en springa skulle uppstå mellan dörren och stomme vid dörren, bör dörrarnas läge justeras. För injustering av dörrarna till vertikalt läge behövs en fast nyckel (10 mm) och en skruvmejsel. Förrän justeringen inleds skall bärhjulskruven på kylanläggningens stomsida lösgöras. Justera nu hjulets läge så, att dörren löper lodrätt i relation till stommen. Drag slutligen ånyo till bärhjulsskruven och placera in dörren på sin plats. Låsskruvar 5

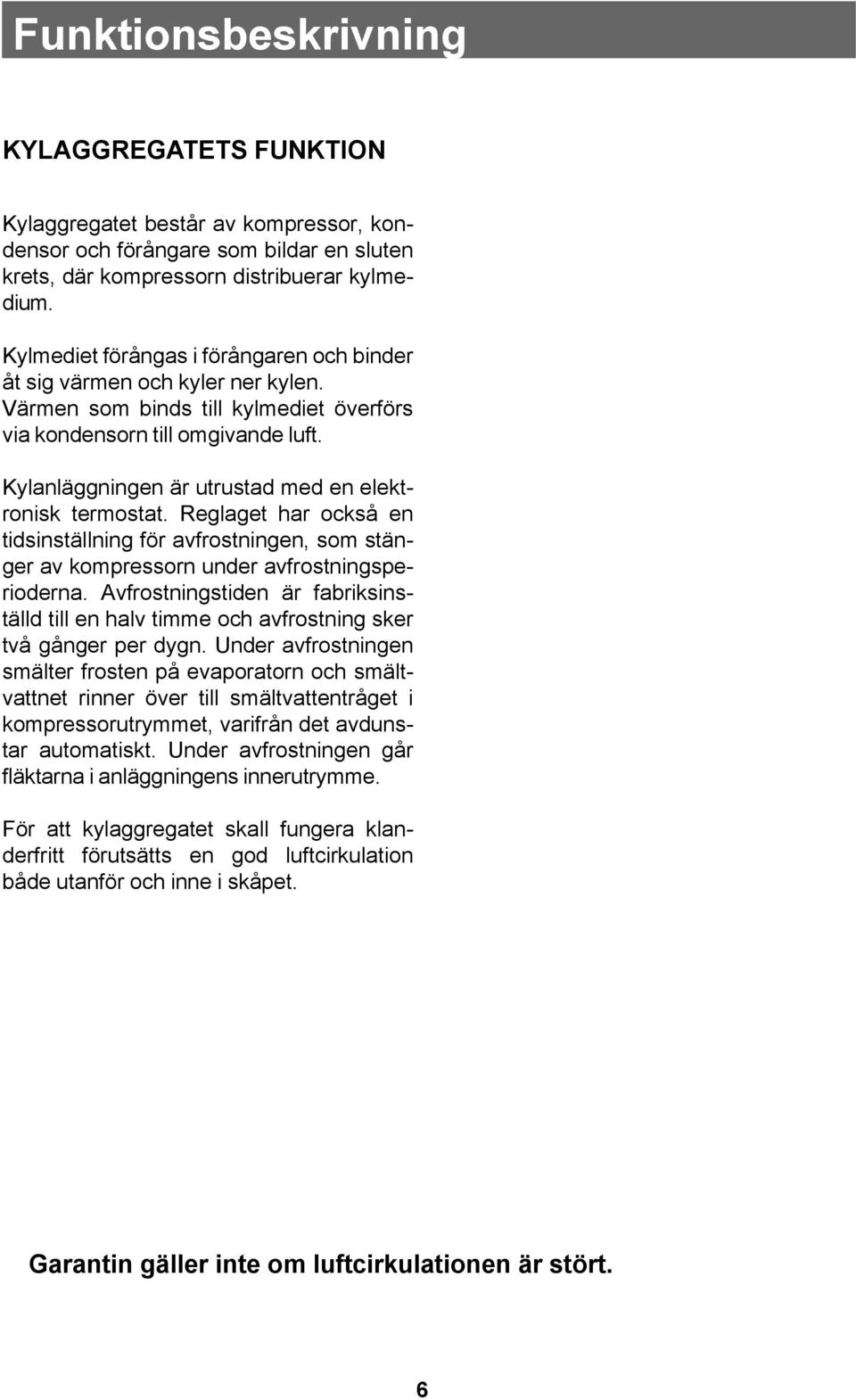

6 Funktionsbeskrivning KYLAGGREGATETS FUNKTION Kylaggregatet består av kompressor, kondensor och förångare som bildar en sluten krets, där kompressorn distribuerar kylmedium. Kylmediet förångas i förångaren och binder åt sig värmen och kyler ner kylen. Värmen som binds till kylmediet överförs via kondensorn till omgivande luft. Kylanläggningen är utrustad med en elektronisk termostat. Reglaget har också en tidsinställning för avfrostningen, som stänger av kompressorn under avfrostningsperioderna. Avfrostningstiden är fabriksinställd till en halv timme och avfrostning sker två gånger per dygn. Under avfrostningen smälter frosten på evaporatorn och smältvattnet rinner över till smältvattentråget i kompressorutrymmet, varifrån det avdunstar automatiskt. Under avfrostningen går fläktarna i anläggningens innerutrymme. För att kylaggregatet skall fungera klanderfritt förutsätts en god luftcirkulation både utanför och inne i skåpet. Garantin gäller inte om luftcirkulationen är stört. 6

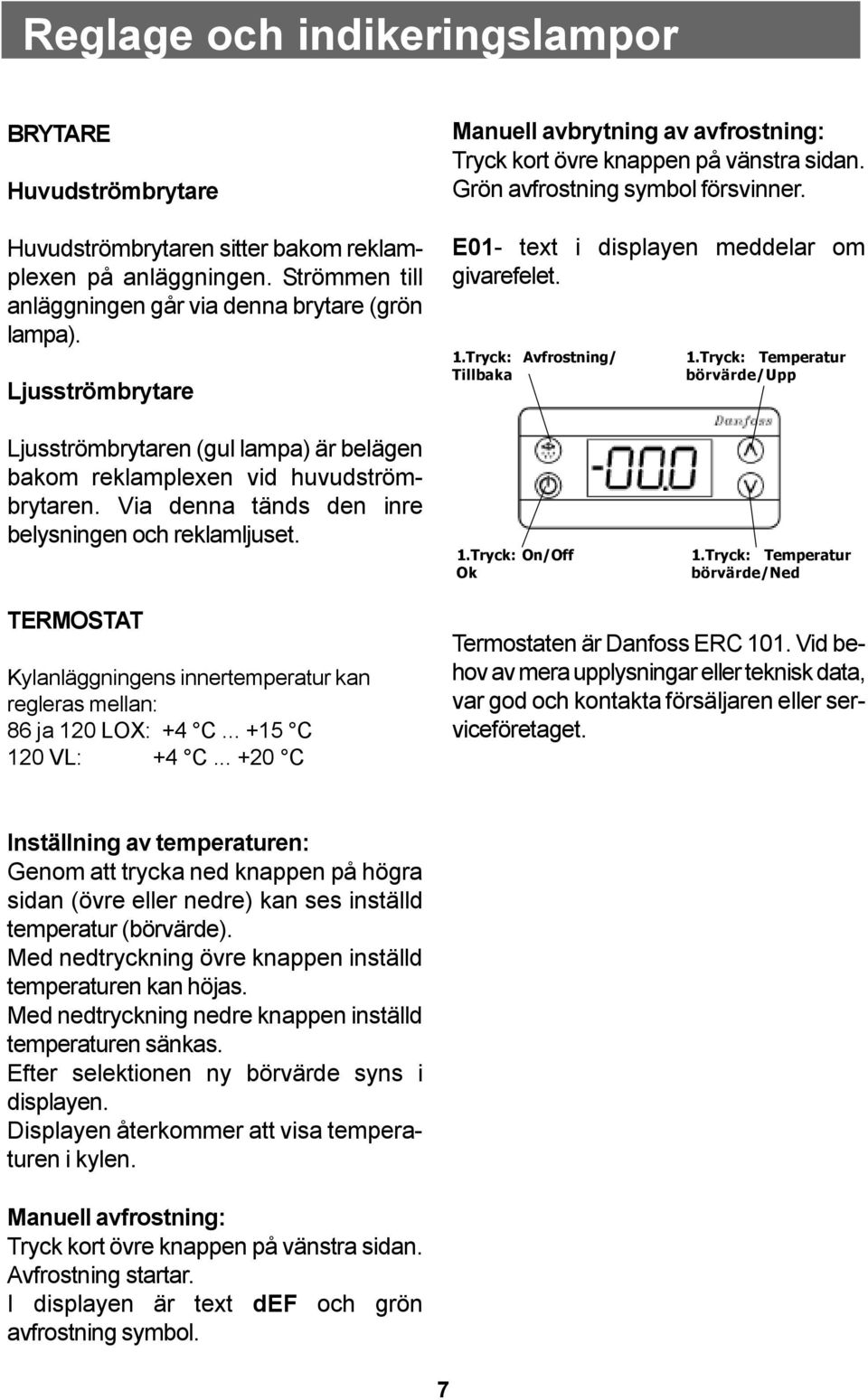

7 Reglage och indikeringslampor BRYTARE Huvudströmbrytare Huvudströmbrytaren sitter bakom reklamplexen på anläggningen. Strömmen till anläggningen går via denna brytare (grön lampa). Ljusströmbrytare Manuell avbrytning av avfrostning: Tryck kort övre knappen på vänstra sidan. Grön avfrostning symbol försvinner. E01- text i displayen meddelar om givarefelet. 1.Tryck: Avfrostning/ Tillbaka 1.Tryck: Temperatur börvärde/upp Ljusströmbrytaren (gul lampa) är belägen bakom reklamplexen vid huvudströmbrytaren. Via denna tänds den inre belysningen och reklamljuset. 1.Tryck: On/Off Ok 1.Tryck: Temperatur börvärde/ned TERMOSTAT Kylanläggningens innertemperatur kan regleras mellan: 86 ja 120 LOX: +4 C C 120 VL: +4 C C Termostaten är Danfoss ERC 101. Vid behov av mera upplysningar eller teknisk data, var god och kontakta försäljaren eller serviceföretaget. Inställning av temperaturen: Genom att trycka ned knappen på högra sidan (övre eller nedre) kan ses inställd temperatur (börvärde). Med nedtryckning övre knappen inställd temperaturen kan höjas. Med nedtryckning nedre knappen inställd temperaturen sänkas. Efter selektionen ny börvärde syns i displayen. Displayen återkommer att visa temperaturen i kylen. Manuell avfrostning: Tryck kort övre knappen på vänstra sidan. Avfrostning startar. I displayen är text def och grön avfrostning symbol. 7

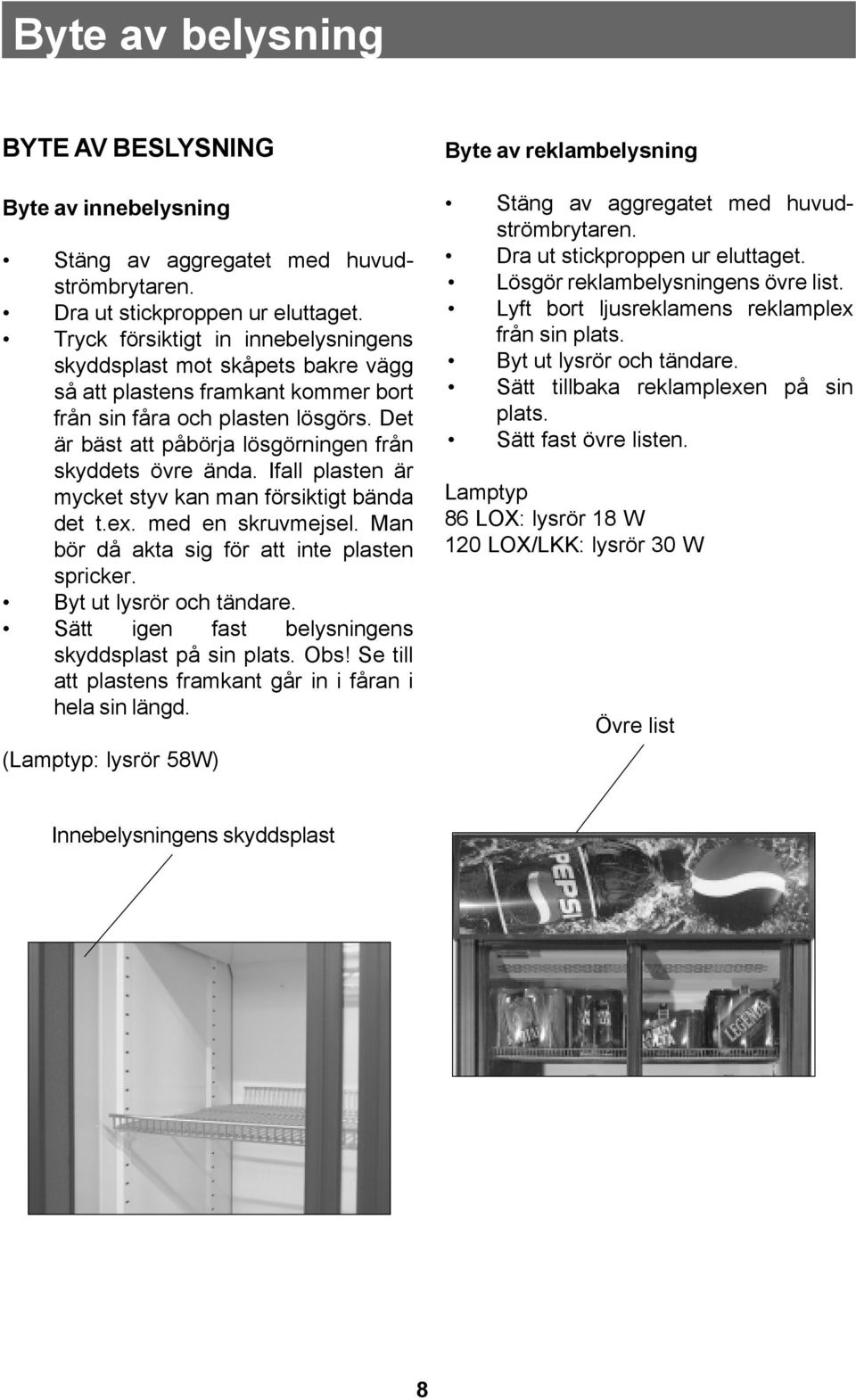

8 Byte av belysning BYTE AV BESLYSNING Byte av innebelysning Stäng av aggregatet med huvudströmbrytaren. Dra ut stickproppen ur eluttaget. Tryck försiktigt in innebelysningens skyddsplast mot skåpets bakre vägg så att plastens framkant kommer bort från sin fåra och plasten lösgörs. Det är bäst att påbörja lösgörningen från skyddets övre ända. Ifall plasten är mycket styv kan man försiktigt bända det t.ex. med en skruvmejsel. Man bör då akta sig för att inte plasten spricker. Byt ut lysrör och tändare. Sätt igen fast belysningens skyddsplast på sin plats. Obs! Se till att plastens framkant går in i fåran i hela sin längd. (Lamptyp: lysrör 58W) Byte av reklambelysning Stäng av aggregatet med huvudströmbrytaren. Dra ut stickproppen ur eluttaget. Lösgör reklambelysningens övre list. Lyft bort ljusreklamens reklamplex från sin plats. Byt ut lysrör och tändare. Sätt tillbaka reklamplexen på sin plats. Sätt fast övre listen. Lamptyp 86 LOX: lysrör 18 W 120 LOX/LKK: lysrör 30 W Övre list Innebelysningens skyddsplast 8

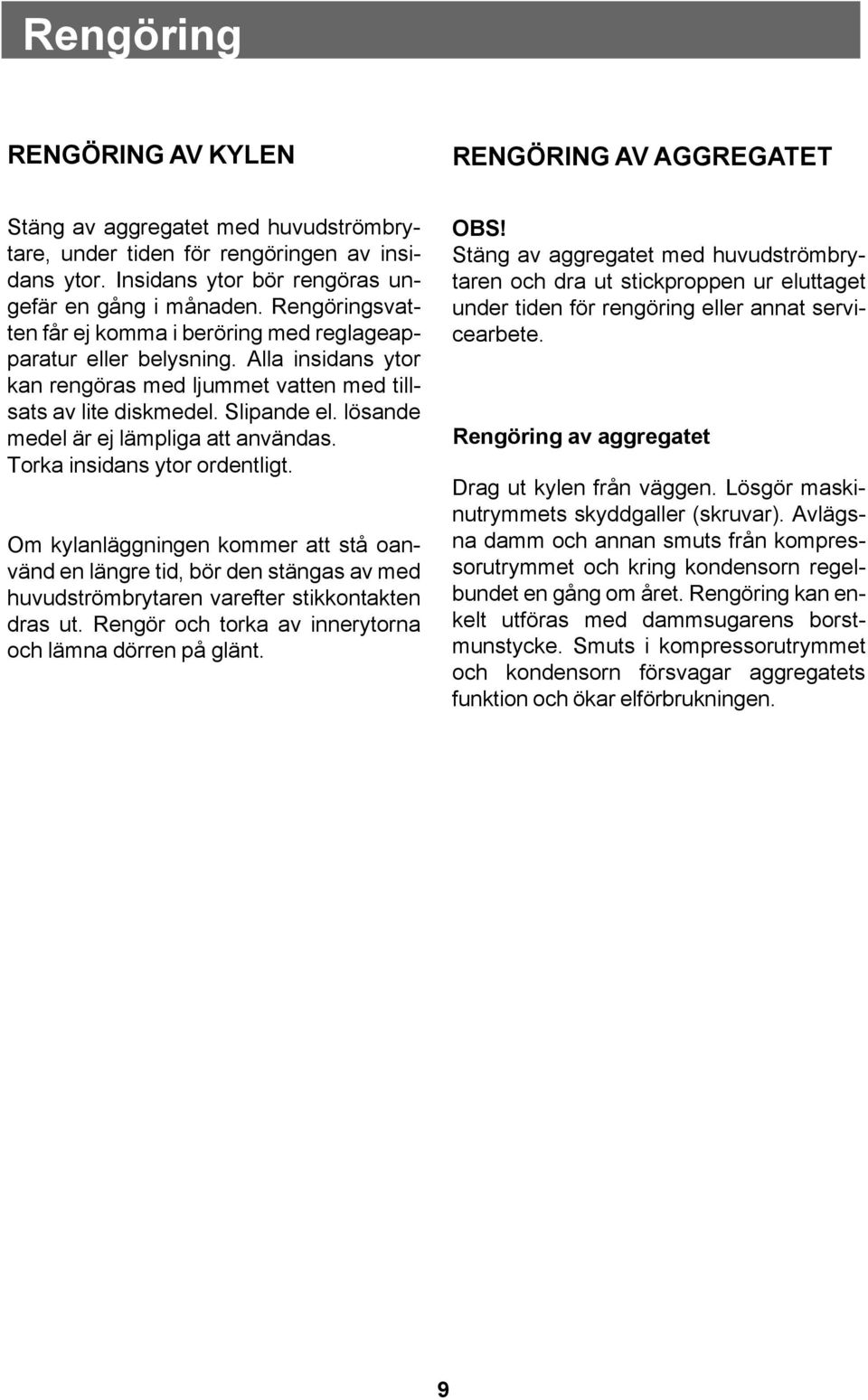

9 Rengöring RENGÖRING AV KYLEN Puhdistus Stäng av aggregatet med huvudströmbrytare, under tiden för rengöringen av insidans ytor. Insidans ytor bör rengöras ungefär en gång i månaden. Rengöringsvatten får ej komma i beröring med reglageapparatur eller belysning. Alla insidans ytor kan rengöras med ljummet vatten med tillsats av lite diskmedel. Slipande el. lösande medel är ej lämpliga att användas. Torka insidans ytor ordentligt. Om kylanläggningen kommer att stå oanvänd en längre tid, bör den stängas av med huvudströmbrytaren varefter stikkontakten dras ut. Rengör och torka av innerytorna och lämna dörren på glänt. RENGÖRING AV AGGREGATET OBS! Stäng av aggregatet med huvudströmbrytaren och dra ut stickproppen ur eluttaget under tiden för rengöring eller annat servicearbete. Rengöring av aggregatet Drag ut kylen från väggen. Lösgör maskinutrymmets skyddgaller (skruvar). Avlägsna damm och annan smuts från kompressorutrymmet och kring kondensorn regelbundet en gång om året. Rengöring kan enkelt utföras med dammsugarens borstmunstycke. Smuts i kompressorutrymmet och kondensorn försvagar aggregatets funktion och ökar elförbrukningen. 9

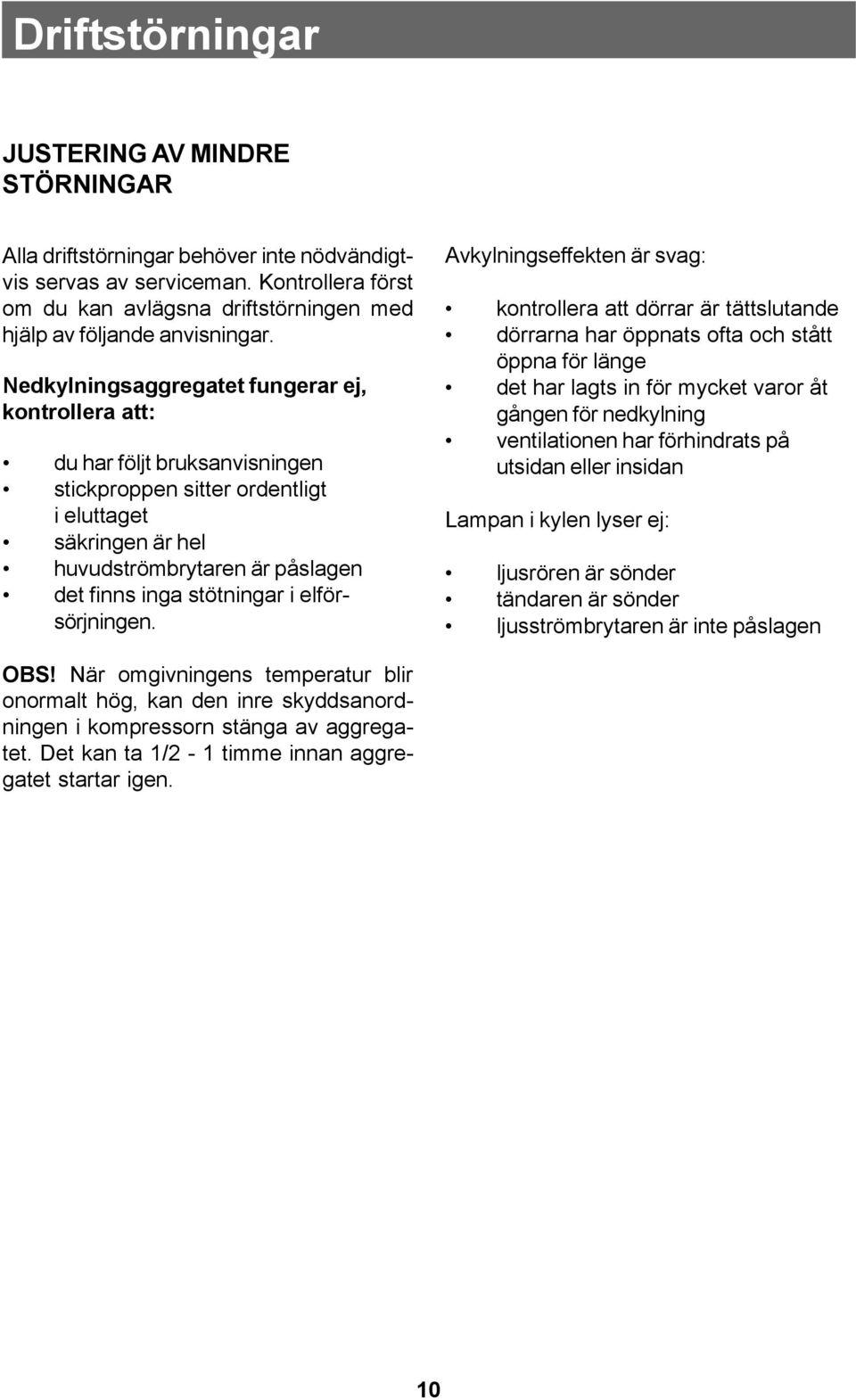

10 Driftstörningar JUSTERING AV MINDRE STÖRNINGAR Alla driftstörningar behöver inte nödvändigtvis servas av serviceman. Kontrollera först om du kan avlägsna driftstörningen med hjälp av följande anvisningar. Nedkylningsaggregatet fungerar ej, kontrollera att: du har följt bruksanvisningen stickproppen sitter ordentligt i eluttaget säkringen är hel huvudströmbrytaren är påslagen det finns inga stötningar i elförsörjningen. Avkylningseffekten är svag: kontrollera att dörrar är tättslutande dörrarna har öppnats ofta och stått öppna för länge det har lagts in för mycket varor åt gången för nedkylning ventilationen har förhindrats på utsidan eller insidan Lampan i kylen lyser ej: ljusrören är sönder tändaren är sönder ljusströmbrytaren är inte påslagen OBS! När omgivningens temperatur blir onormalt hög, kan den inre skyddsanordningen i kompressorn stänga av aggregatet. Det kan ta 1/2-1 timme innan aggregatet startar igen. 10

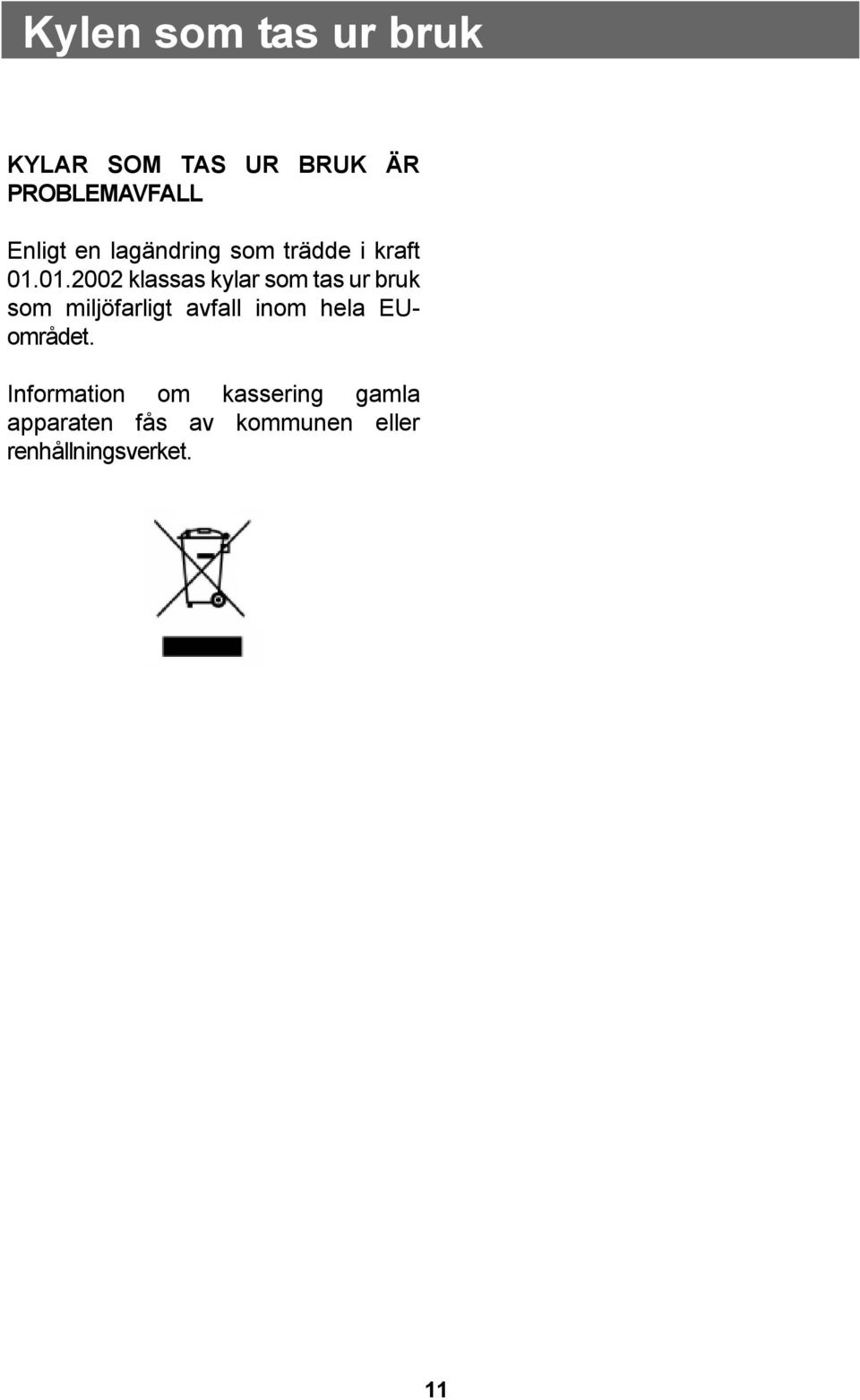

11 Kylen som tas ur bruk KYLAR SOM TAS UR BRUK ÄR PROBLEMAVFALL Enligt en lagändring som trädde i kraft klassas kylar som tas ur bruk som miljöfarligt avfall inom hela EUområdet. Information om kassering gamla apparaten fås av kommunen eller renhållningsverket. 11
