Pressmuffsystem med V-profil Elförzinkad

Transkript

1 Pressmuffsystem med V-profil Elförzinkad Kompletta sortiment!

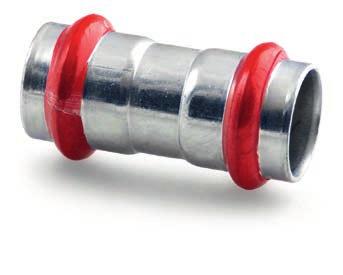

2 A-press, elförzinkade rördelar med V-profil Information om presskopplingar A-Press presskopplingssystem med V profil i elförzinkat stål från 12 mm - 54 mm för installationer i slutna värmeoch kylsystem. Oljefria trycklufs- och inerta gassystem. Dimensionerna levereras med röd pressindikator som hjälper dig att se om det är pressat eller ej redan under installationsarbetet. Presskopplingarna har o-ringar av EPDM och är utformade för att läcka i opressat tillstånd. Dim ska pressas med V-backar och dim med slinga/pressring med V-profil. Dim 76,1-108 ska pressas med slinga/pressring med M-profil. Arbetstemperatur -20 C/+95 C Maxtemp +120 C. Max arbetstryck 16 bar. O-ringar, material: EPDM, svarta. O-ringar i andra material kan beställas. Typgodkända av SP Certifiering för användning i värmesystem. Typgodkännande SC SC Korrosion Invändig korrosion ska normalt inte uppstå i slutna värmesystem, förutsatt att det inte finns något syre. Syreinförsel stoppas med armaturer av hög kvalitet och kompensatorer med slutna membran. Om syre skulle tränga in måste det släppas ut via avluftningsventiler och vid behov måste man använda speciella tillsatser i systemet som förhindrar syret att bilda korrosion. Pressrördelar av elförzinkat stål kan sammanfogas med komponenter som inte innehåller järn, typ koppar, mässing, aluminium, rödgods, etc. Viktigt dock att i installationen undvika direktkontakt mellan elförzinkat stål och rostfritt stål, då det kan skapa bimetallisk korrosion. Den risken kan elimineras genom att sätta en komponent utan järn som är åtminstone 50 mm mellan det elförzinkade stålet och det rostfria stålet. Brukaren och installatören ansvarar för att skapa åtgärder som förhindar korrosion. För att minimera risken mot yttre korrosion ska rören isoleras med sluten-cell principen, exempelvis med cellgummi. Viktigt att isoleringen är helt vattentät. Minsta avstånd vid sammanfogning För en korrekt installation av efz press-system måste kraven på minimiavstånd enligt nedan uppfyllas. Minimiavstånd mellan presskopplingar Ø rör d min (mm) Ø rör d min (mm) 76, , För mer detaljerad information om sammanfogning av presskopplingar finns separat information. Kontakta din ahlsellsäljare eller besök

3 Minimiutrymme för pressverktyg L C C B A Ø rör ,1 88,9 108 A (mm) B (mm) C (mm) L (mm) Elförzinkade stålrör Tunnväggiga precisionsstålrör. Galvaniserade 5-12my zink, blanka, utvändigt diameter och godstjocklek enligt EN (fd. DIN 2394). Varje rör individuellt täthetsprovat i tillverkningen. Levereras i längder om 6 respektive 3 meter. Priset anger enhet per meter. Användning: För presskopplingar typ A-press etc. Största tillåtna avstånd mellan fästpunkter Ø rör ,1 88,9 108 Max avstånd (m) 1,5 2,5 3,5 5 Längd=6 meter Artikel nr Dy mm Godstj mm , , , , , , , , ,1 2, ,9 2, ,0 Längd=3 meter Artikel nr Dy mm Godstj mm , , , , , , , ,5

4 Elförzinkade Pressrördelar A-Press med V-profil Dim ska pressas med V-backar och dim med slinga/pressring med V-profil. O-ringar, standard: EPDM, svarta. O-ringar i andra material kan beställas. Muff Artikel nr d L Z Skjutmuff Artikel nr d L E Övergångsmuff med utvändig gänga Artikel nr d-r L H R 3 / R 3 / R½ R½ R¾ R¾ R R1¼ R1½ R

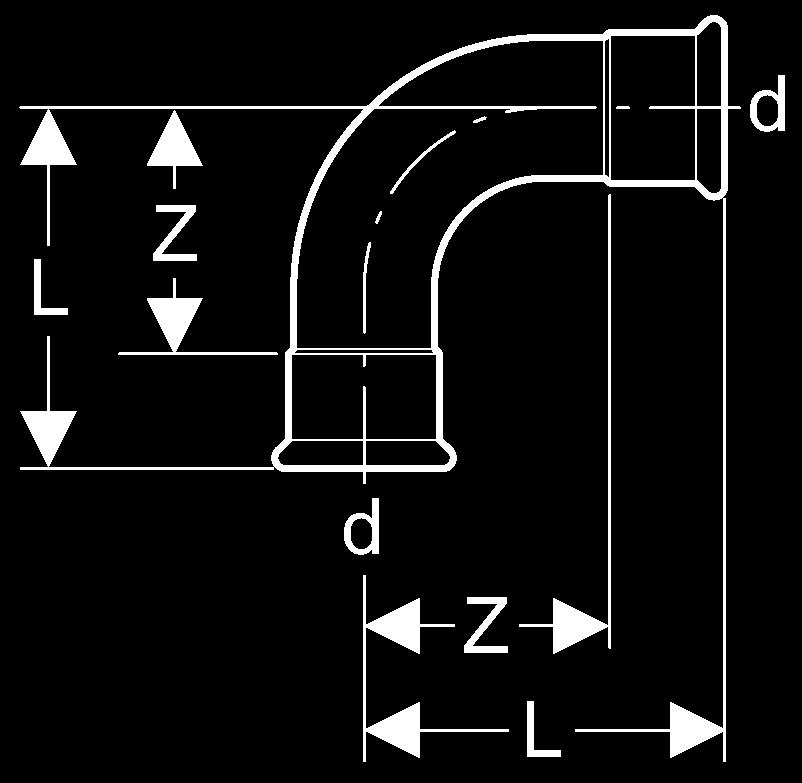

5 Övergångsmuff med invändig gänga Artikel nr d-r L Z Rp½ Rp½ Rp½ Rp¾ Rp¾ Rp¾ Rp Böj 90 med 2 muffar R=1,2 Artikel nr d L Z Böj 90 med 1 muff R=1,2 Artikel nr d L H Z

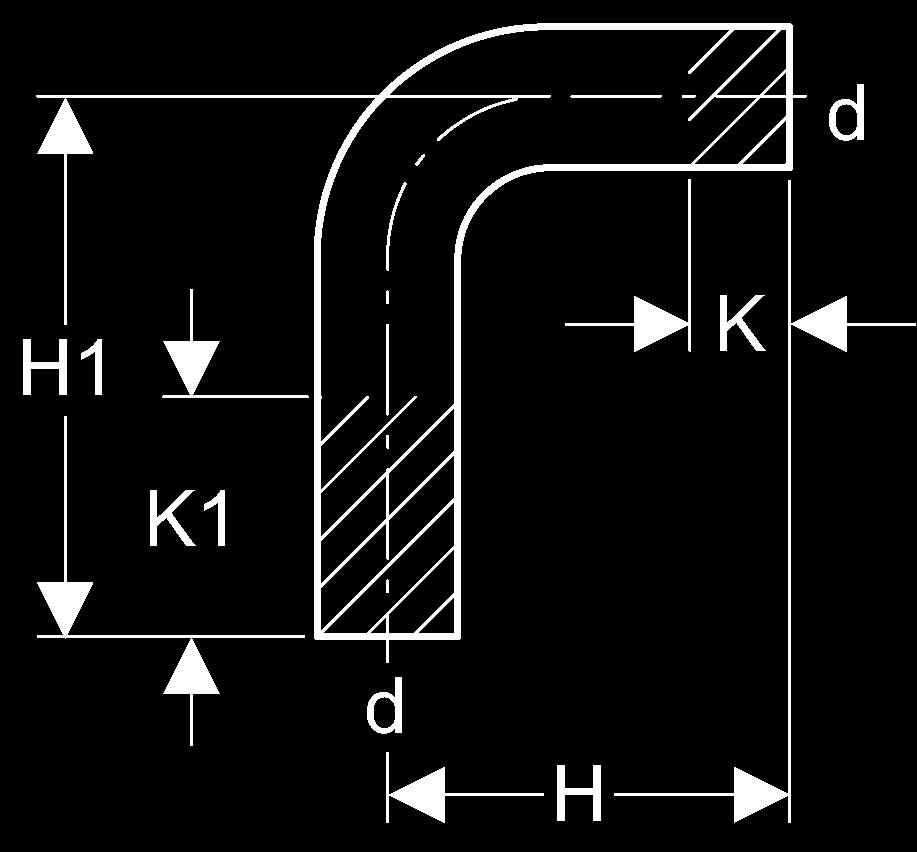

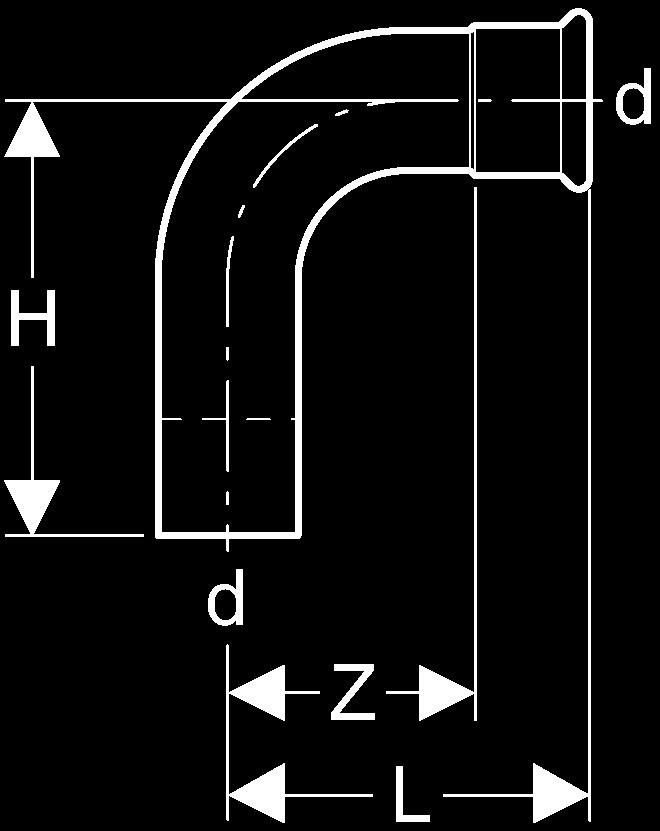

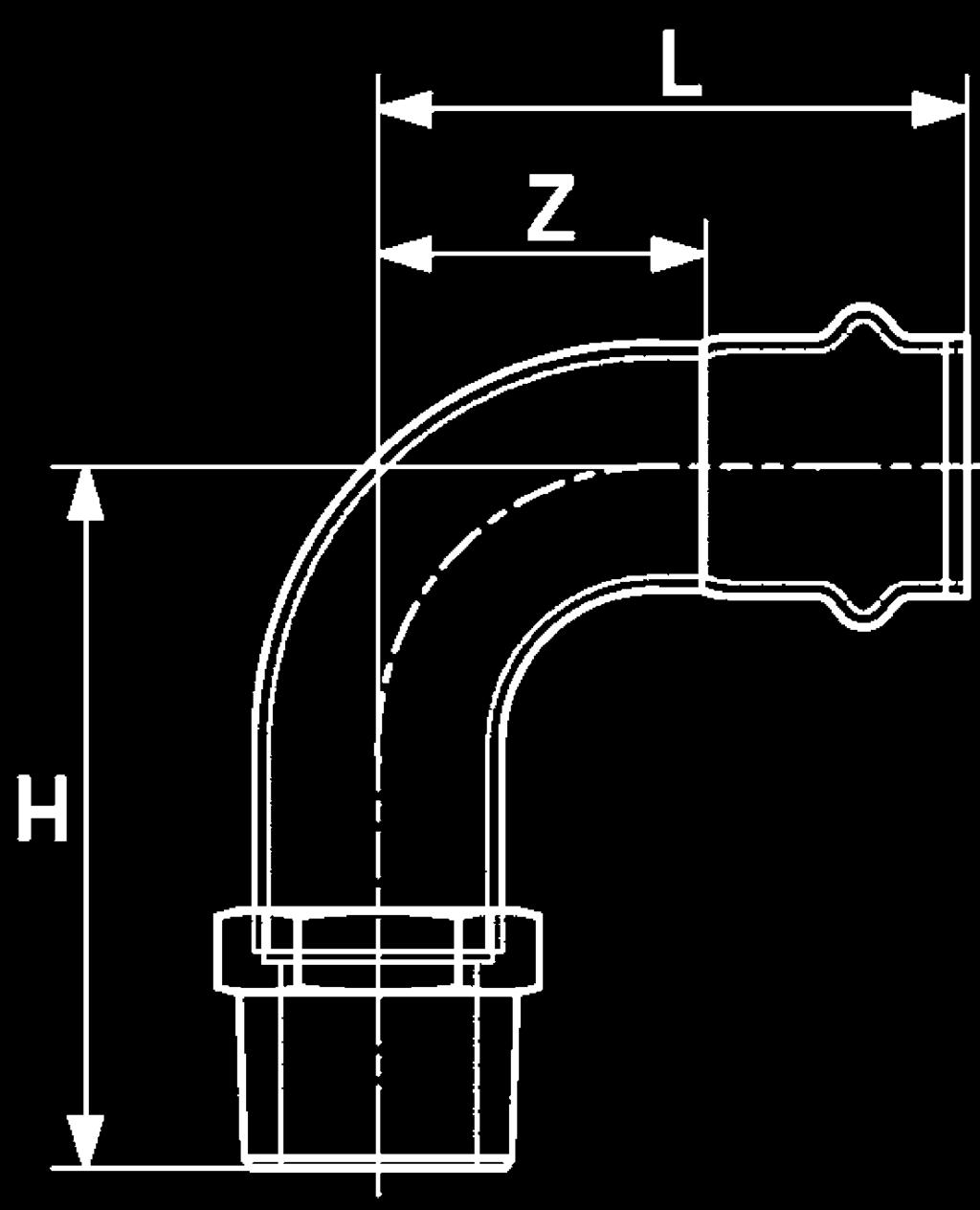

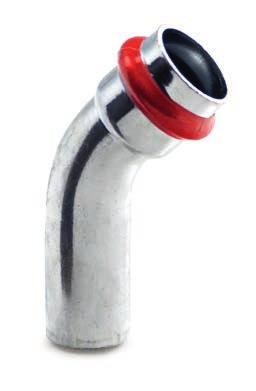

6 Böj 90 med muff och uvändig gänga R=1,2 Artikel nr d-r L H Z R 3 / R 3 / R½ R½ R¾ R R1¼ R1½ R Passböj 90 Artikel nr d H1 H K K Böj 45 med 1 muff R=1,2 Artikel nr d L H Z

7 Böj 45 med 2 muffar R=1,2 Artikel nr d L Z Vinkel 90 med utvändig gänga Artikel nr d-r L H Z R 3 / R 3 / R½ R½ R¾ Vinkel 90 med invändig gänga Artikel nr d-rp L L1 Z Z Rp¾ Rp½

8 T-rör Artikel nr d L L1 Z Z1 I T-rör med förstorat avstick Artikel nr d-d1-d L L1 Z Z1 I T-rör med förminskat avstick Artikel nr d-d1-d L L1 Z Z1 I

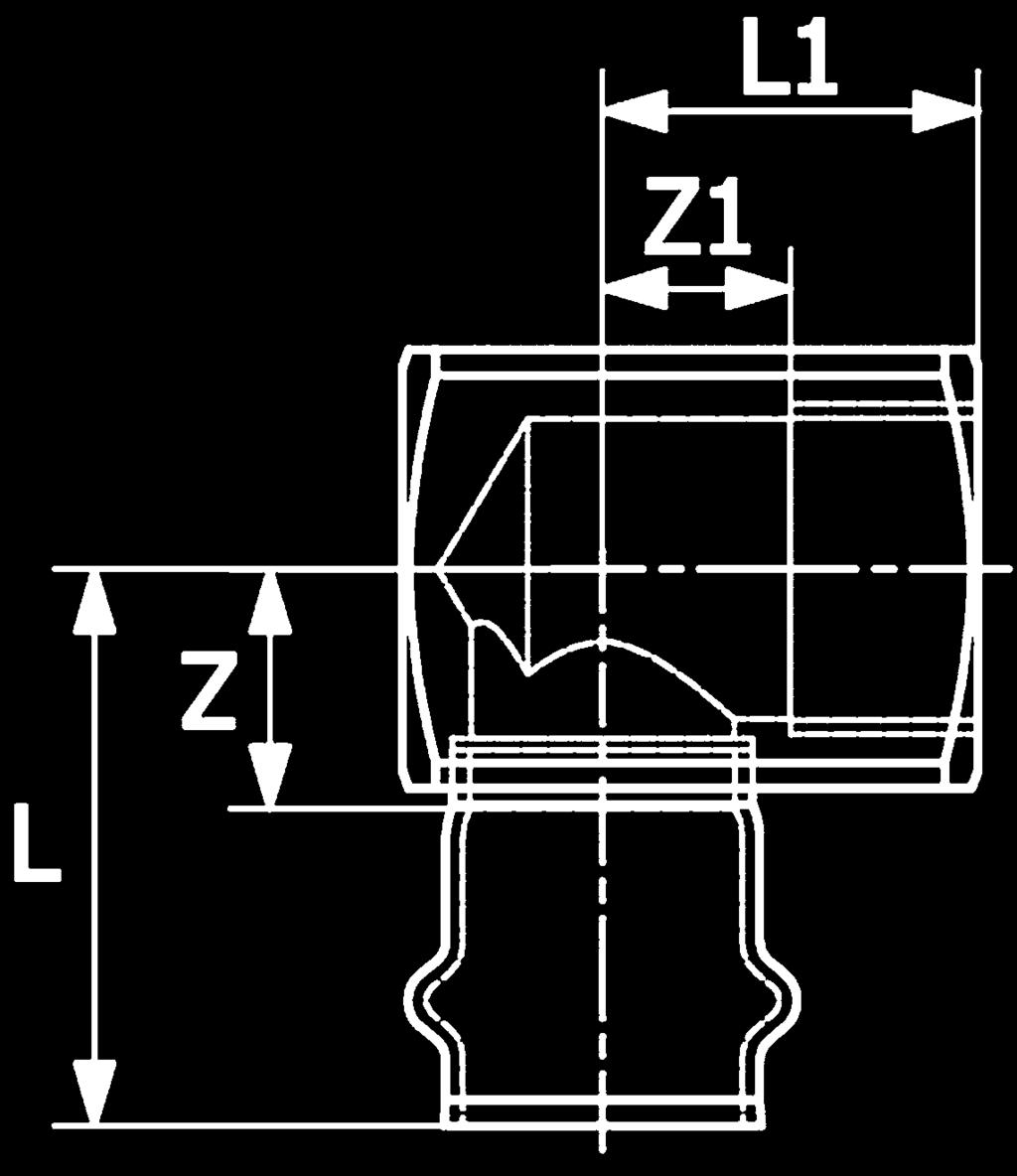

9 T-rör med invändigt gängat avstick Artikel nr d-rp-d L L1 Z Z1 I Rp 3 / Rp½ Rp½ Rp½ Rp½ Rp½ Rp½ Rp½ Rp½ Reducering med slätända Artikel nr d-d1 L H

10 Övergångsrör Med svetsände passande mot rör SS 326 och slätända för A-Press-muff. Artikel nr d-d1 L I , Övergångsnippel, elförzinkad, slätända/invändig gänga Artikel nr d-rp L H Rp½ Rp½ Rp½ Rp¾ Rp½ Rp¾ S-rör, elförzinkade Artikel nr d L1 L2 L

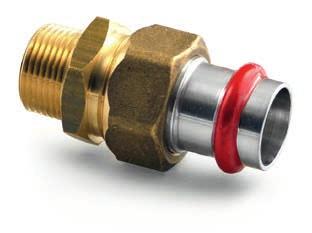

11 Huv, elförzinkade Artikel nr d L Z Unionskoppling med utvändig gänga Mutter av mässing och planpackning. Artikel nr d-r L H R½ R¾ R R1¼ Unionskoppling med invändig gänga Mutter av mässing och planpackning. Artikel nr d-rp L Z Rp½ Rp¾ Rp Rp1¼ 77 32

12 O-ringar A-Press O-ringar Material Färg Max arbetstryck (bar) Max/min temp C Max kortvarig arbetstemp C Anv områden EPDM Svart / Vatten, värme & kylsystem FPM Grön / Tryckluft, veg. olja, eldnolja, fett, bränsle, ozonbest Ånga, endast EPDM kan användas. Om olja/oljedimma i trycklufts-system förekommer ska FPM o-ring användas. Av EPDM (Standard) med LBP-funktion för dim mm Färg: Svart. Artikel nr För rör dy mm Gummi Antal/förp EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM ,1 EPDM ,9 EPDM EPDM 2 OBS! Endast för A-press elförzinkade och rostfria pressdelar -20 C +85 C, max +120 C. Vid osäkerhet om resistens, kontakta din Ahlsell-säljare.

13 Av FPM Färg: Grön. Artikel nr För rör dy mm Material Antal/förp FPM FPM FPM FPM FPM FPM FPM FPM ,1 FPM ,9 FPM FPM 2 OBS! Endast för A-press elförzinkade och rostfria rördelar. För olja, bränsle -20 C +170 C, max +180 C. Ej ånga. Vid osäkerhet om resistens, kontakta din Ahlsell-säljare.

14 Supersize Elförzinkade Pressrördelar A-Press med M-profil Pressas med slinga/pressring med M-profil. O-ringar, standard: EPDM, svarta. O-ringar i andra material kan beställas. Muff Artikel nr d L Z , , Skjutmuff Artikel nr d L E , ,

15 Böj 90 med 2 muffar R=1,2 Artikel nr d L Z , , Böj 90 med 1 muff R=1,2 Artikel nr d L H Z , , Böj 45 med 1 muff R=1,2 Artikel nr d L H Z , ,

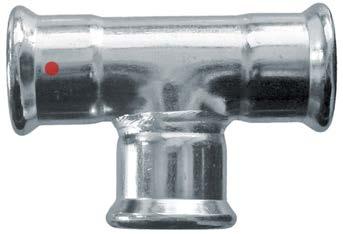

16 Böj 45 med 2 muffar R=1,2 Artikel nr d L Z , , T-rör Artikel nr d L L1 Z Z1 I , , T-rör med förminskat avstick Artikel nr d-d1-d L L1 Z Z1 I , , ,9-76,1-88, ,

17 T-rör med invändigt gängat avstick Artikel nr d-rp-d L L1 Z Z1 I ,1-Rp¾-76, ,9-Rp¾-88, Rp¾ Reducering med slätända Artikel nr d-d1 L H , , , ,9-76, , ,

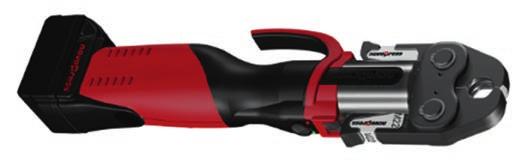

18 Flänsmuffar PN6 Artikel nr d D D1 L H m k Z , , PN6 har 4 hål PN10/16 Artikel nr d D D1 L H m k Z , , ,9 och 108 (för PN10/16) har 8 hål Huv, elförzinkade Artikel nr d L Z , ,

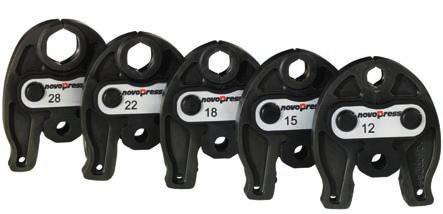

19 Godkänd Pressutrustning Pressmaskin Novopress ACO 102 Enhandsmanövrerad rörpressningsmaskin för sladdlös pressning av koppar, stål och rostfritt för speciellt tillhörande backsystem mm (plast 40 mm). Med presskraft för system upp till 19kN. Roterande fäste för pressbackar 360º. LED-display indikerar batteristatus, antal pressningar samt felindikering. Levereras i låda, med laddare och batteri 12 Volt Li-Lon, 1,5Ah exklusive pressbackar. För garanti och service kontakta AGB Service AB tel , Artikel nr Artikel Beteckning Enhet Pressverktyg ACO ST Extra batteri 12 volt 1,5 Ah ST Extra batteriladdare 230 Volt ST Pressbackar V för Novopress ACO 102 Pressystem Typ V, för stål och koppar. Artikel nr Artikel Beteckning Enhet Pressback V ST Pressback V ST Pressback V ST Pressback V ST Pressback V ST Pressback V ST

20 Pressmaskin Novopress ACO 202 Sladdlös pressmaskin 18 volt 3,0 Ah Li-lon batterier för pressning av rörkopplingar mm (plaströrsystem upp till 75 mm). Avsedd för pressbackar typ standard. Ineffekt 375 watt. Med presskraft för system som kräver 32 kn. Vikt 3,3 kg. Levereras med laddare och batteri i låda utan pressbackar. För garanti och service kontakta AGB Service AB, tel Artikel nr Artikel Beteckning Enhet ACO ST Pressmaskin Novopress ECO 202 Elansluten pressmaskin 230V/50-60Hz för pressning av rörkopplingar 12-54mm (plaströrsystem upp till 75 mm). Avsedd för pressbackar typ standard. Ineffekt 450 Watt. Med presskraft för system som kräver 32kN. Elektronisk övervakning av pressback-låsning-bulten och visuell felindikator. Elektronisk loggbok - ger för exakt och snabb analys om fel. Vikt 3,9 kg. Levereras i låda utan pressbackar. För garanti och service kontakta AGB Service AB tel , Artikel nr Artikel Beteckning Enhet ECO ST Pressbackar standard typ Novopress V Typ V, för stål och koppar. Passar i Novopressmaskiner typ ECO201/202, EFP 201/202, AFP201/202, ACO201/202. Artikel nr Artikel Beteckning Enhet Pressback V ST Pressback V ST Pressback V ST Pressback V ST Pressback V ST Pressback V ST

21 Presslingor standard typ Novopress V42-54 Typ V, för stål och koppar. Passar i Novopressmaskiner typ ECO201/202, EFP 201/202, AFP201/202, ACO201/202. Presslingorna måste användas i kombination med mellanback ZB203. Artikel nr Artikel Beteckning Enhet Komplett i låda med V42-54 och mellanback V ST V ST Mellanback ZB ST Verktygslåda 42/ ST Pressmaskin Novopress ACO 202XL Med presskraft för pressrördelar mm. Sladdlös med 18 volts 3,0Ah lithium batteri. Passar till alla typer av standardbackar och pressringar, slingor för dimensioner mm och med specialadapter ZB221 och ZB22 till Novpress SnapOn presslingor mm. Roterande fäste 360º. LED display indikerar batteristatus, antal pressningar samt felindikering.vikt inklusive batteri 4,6 kg. Avgiven effekt 450Watt. Presskraft 32 kn. Slaglängd 80 mm. Levereras komplett i förvaringslåda utan pressbackar, med 2st 18 volts batterier och laddare 230Volt (laddningstid 1 timme). För garanti och service kontakta AGB Service AB tel , Artikel nr Artikel Beteckning Enhet ACO 202XL, komplett. Sladdlös ST ACO 202XL,enbart maskin. Sladdlös ST Extra laddare ST Verktygslåda ST

22 Presslingor Novopress Snap On M76,1-88,9 för system ECO301 och ACO 202XL Typ M, för stål och koppar. Passar enbart i Novopress ECO301 och ACO 202XL pressmaskiner. Presslingorna måste användas i kombination med mellanback ZB323 för modell ECO301 och mellanback ZB221 för modell ACO 202XL. Artikel nr Artikel Beteckning Enhet Slingpaket kompl ,9 med mellanback och låda M76,1 Presslingor ST M88,9 Presslingor ST Mellanback Snap On ZB221 för ACO 202XL Mellanback Snap On ZB323 för ECO ST Verktygslåda 76-88, ST ST Presslingor Novopress Snap On M108,0 för system ECO301 och ACO 202XL Typ M, för stål och koppar. Passar enbart i Novopress ECO301 och ACO 202XL pressmaskiner. Presslingorna måste användas i kombination med mellanback ZB323 och ZB324 för modell ECO301 och mellanback ZB222 för modell ACO 202XL. Artikel nr Artikel Beteckning Enhet Slingpaket 108 mm snap on ST Pressring 108,0 Snap On ST Mellanback Snap On ZB222 för 108, ST Mellanback Snap On ZB323 för ECO ST Mellanback Snap On ZB324 för ECO ST Verktygslåda ST Kopplingarna pressas med verktyg och tillbehör enligt tabellen nedan, viktigt att V-profil används på backar och slingor för dim mm, men att det är M-profil på backar och slingor för dim 76,1-108 mm. B = Back S = Slinga/pressring Novopress REMS ,1 88,9 108 ACO 102, AFP 101 B B B B B B ECO 201 B B B B B B B/S B/S ACO 202 B B B B B B B/S B/S ECO 202 B B B B B B B/S B/S EFP 202 B B B B B B B/S B/S AFP 202 B B B B B B B/S B/S ACO 203 B B B B B B B/S B/S ECO 203 B B B B B B B/S B/S ACO 202 XL B B B B B B B/S B/S S S S ECO 301 B B B B B B B/S B/S S S S Minipress ACC B B B B B B "Power Press B B B B B B S S Akku-press"
