Bubbelbad SY x930x670

Storlek: px

Starta visningen från sidan:

Download "Bubbelbad SY-2165. 1900x930x670"

Elias Karlsson
för 8 år sedan
Visningar:

1 Bubblande lugn

2 2

3 SY x930x670 Bubbelbad jet- och 2 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 230 liter 3

4 Bubbelbad SY x1250x jet- och 5 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 285 liter 4

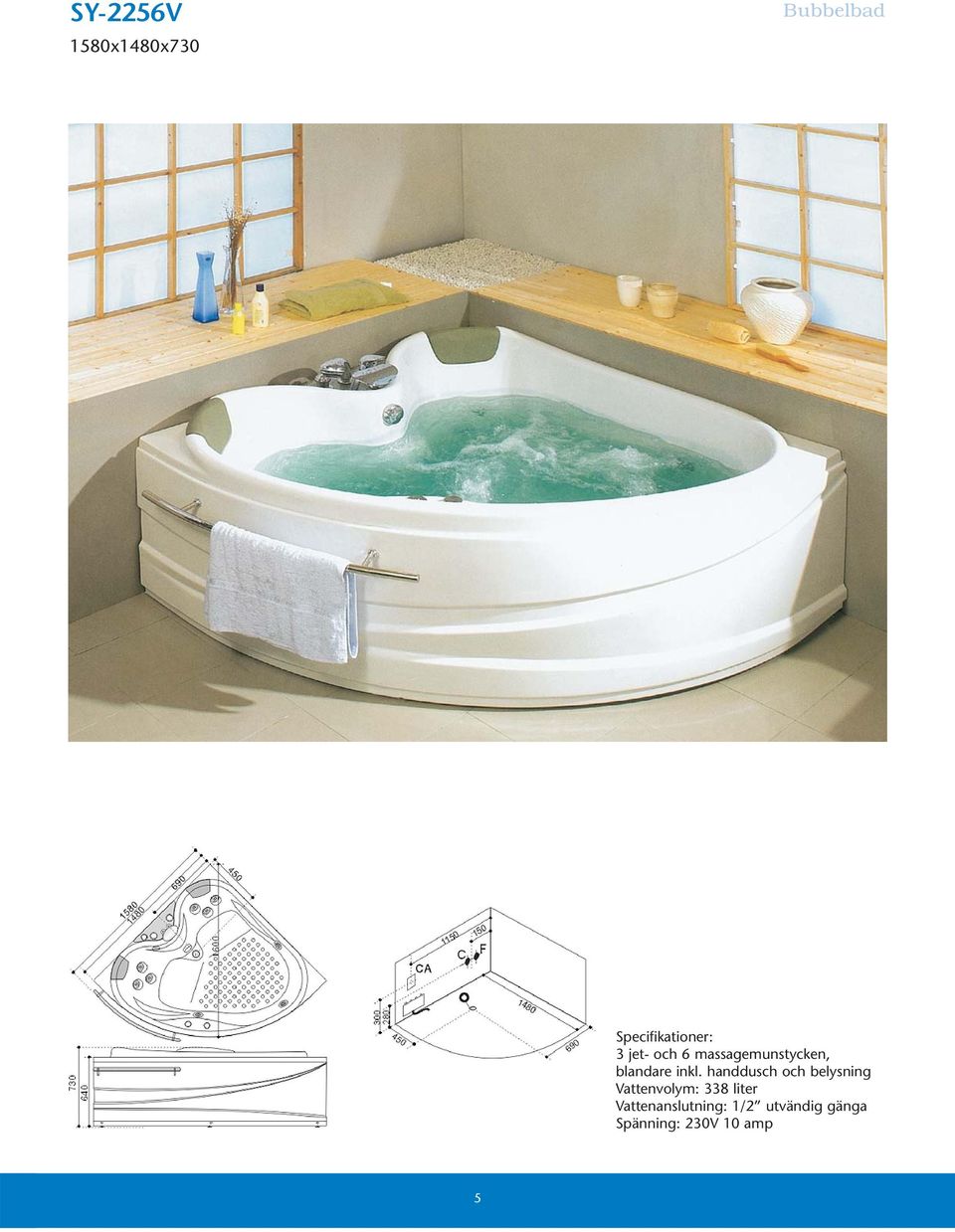

5 SY-2256V 1580x1480x730 Bubbelbad 3 jet- och 6 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 338 liter 5

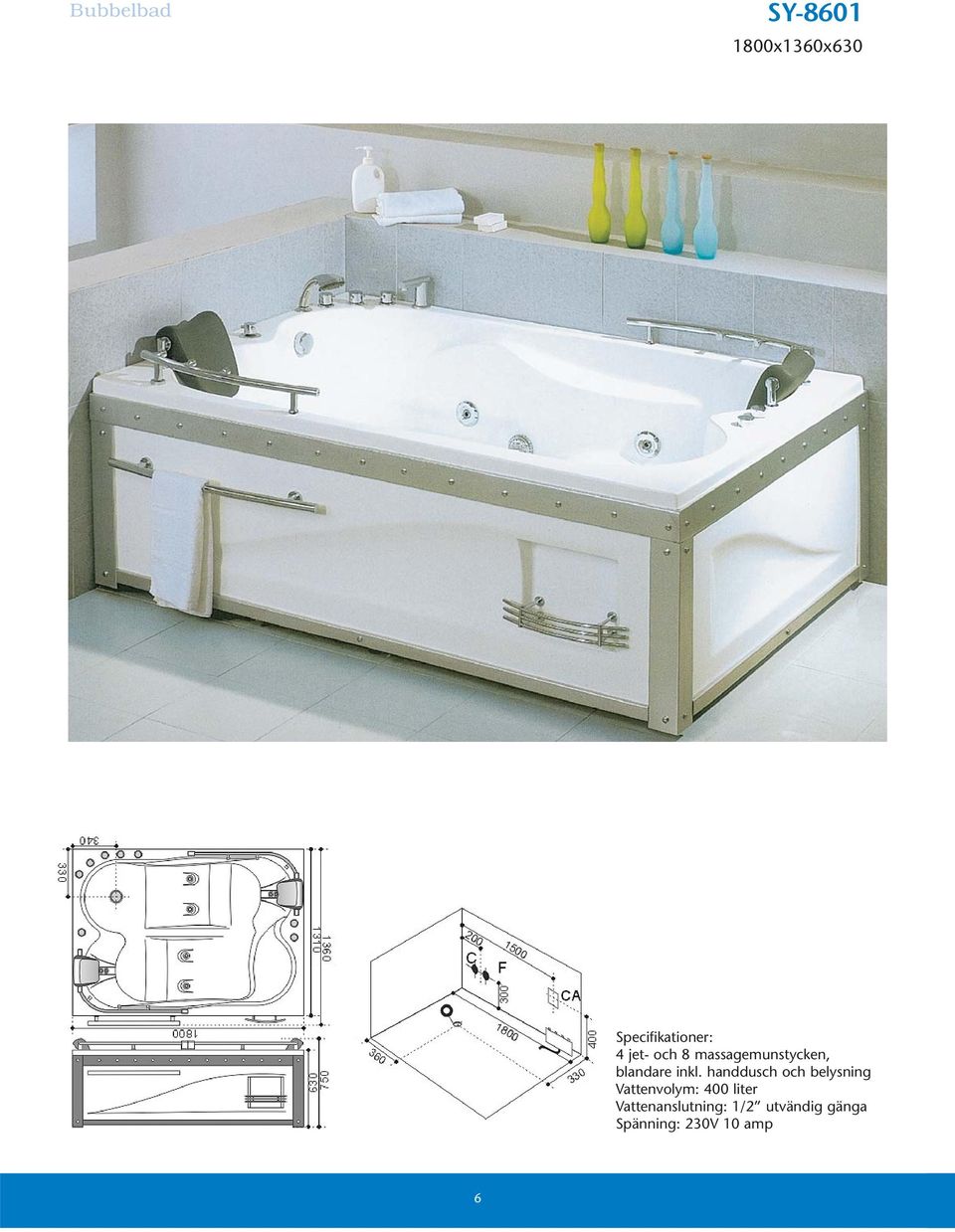

6 Bubbelbad SY x1360x630 4 jet- och 8 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 400 liter 6

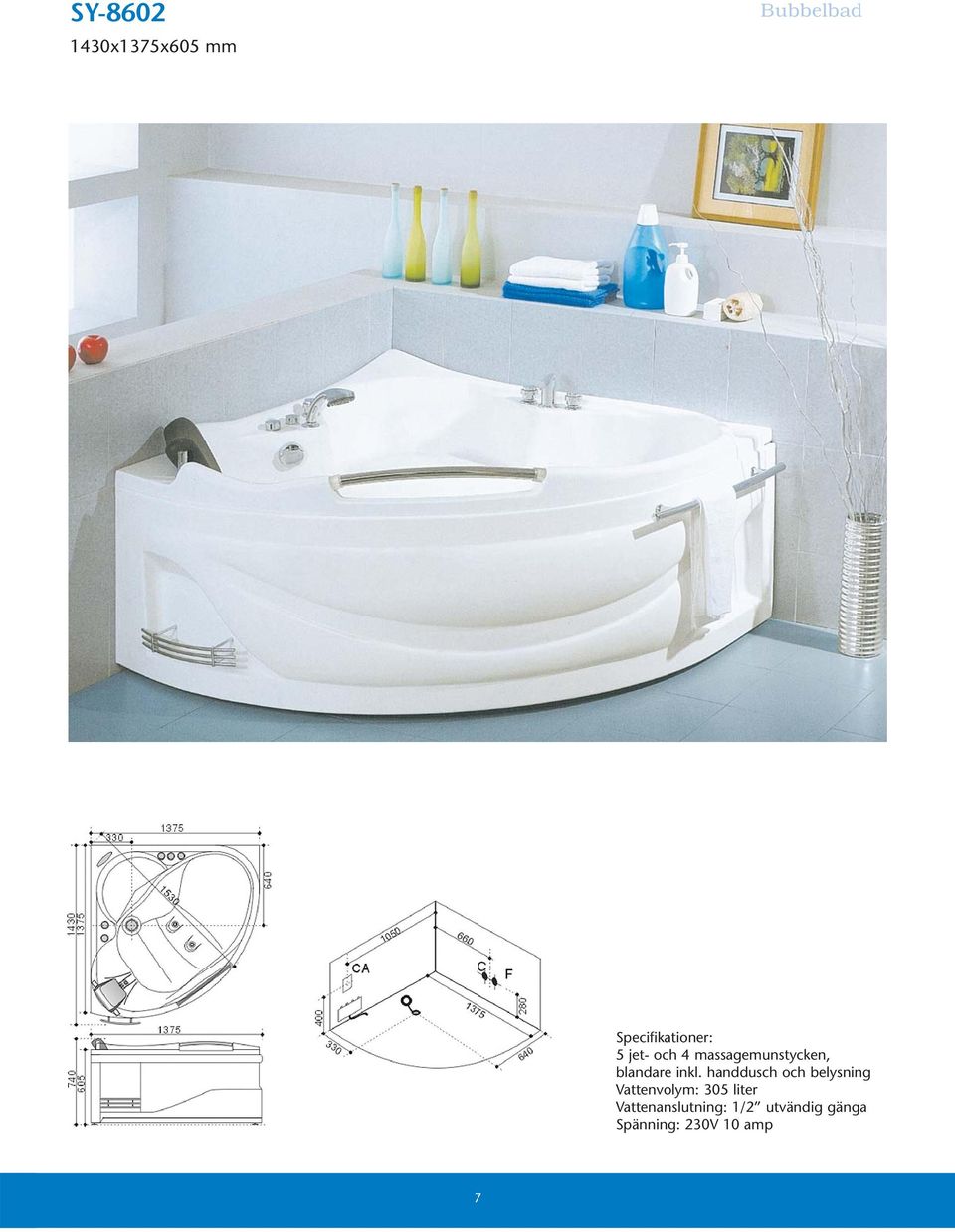

7 SY x1375x605 mm Bubbelbad 5 jet- och 4 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 305 liter 7

8 Bubbelbad SY-8606V 1725x1270x670 Finns i både Höger- och Vänstermontage 5 jet- och 4 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 380 liter 8

9 SY-2116H 1530x1020x550 Finns i både Höger- och Vänstermontage Bubbelbad 6 jetmynstycken, blandare inkl. handdusch och belysning Vattenvolym: 246 liter SY-2149V 1580x760x560 Finns i både Höger- och Vänstermontage 5 jet- och 2 massagemunstycken, blandare inkl. handdusch och belysning Vattenvolym: 200 liter 9

handdusch och belysning Vattenvolym: 246 liter SY-2149V 1580x760x560 Finns i

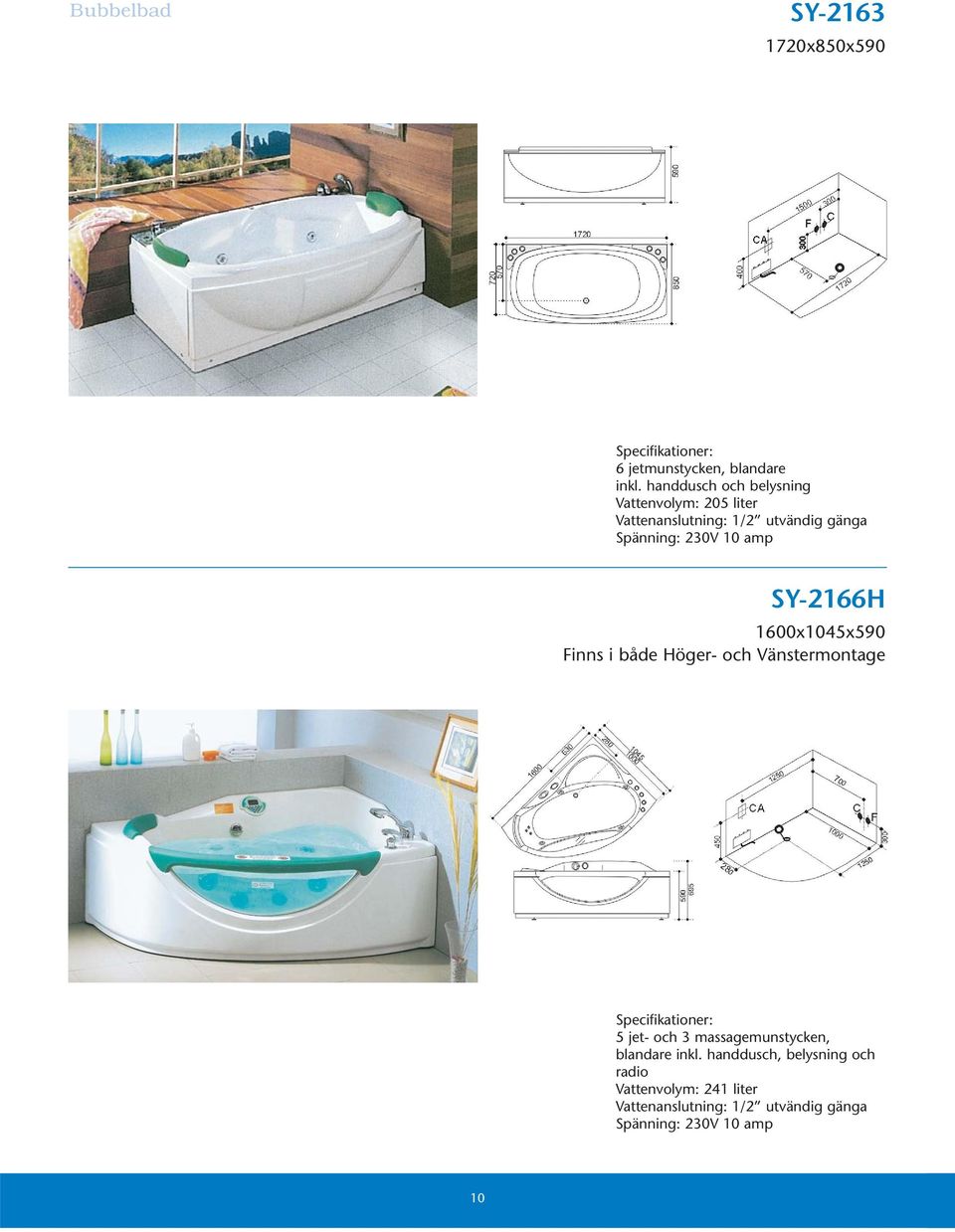

10 Bubbelbad SY x850x590 6 jetmunstycken, blandare inkl. handdusch och belysning Vattenvolym: 205 liter SY-2166H 1600x1045x590 Finns i både Höger- och Vänstermontage 5 jet- och 3 massagemunstycken, blandare inkl. handdusch, belysning och radio Vattenvolym: 241 liter 10

1600x1045x590 Finns i både Höger- och Vänstermontage 5 jet- och 3

11 SY-2167V 1710x900x570 Finns i både Höger- och Vänstermontage Bubbelbad 5 jet- och 3 massagemunstycken, blandare inkl. handdusch, belysning och radio Vattenvolym: 236 liter SY x1570x560 8 jetmunstycken, blandare inkl. handdusch och belysning Vattenvolym: 324 liter 11

handdusch, belysning och radio Vattenvolym: 236 liter SY-2250

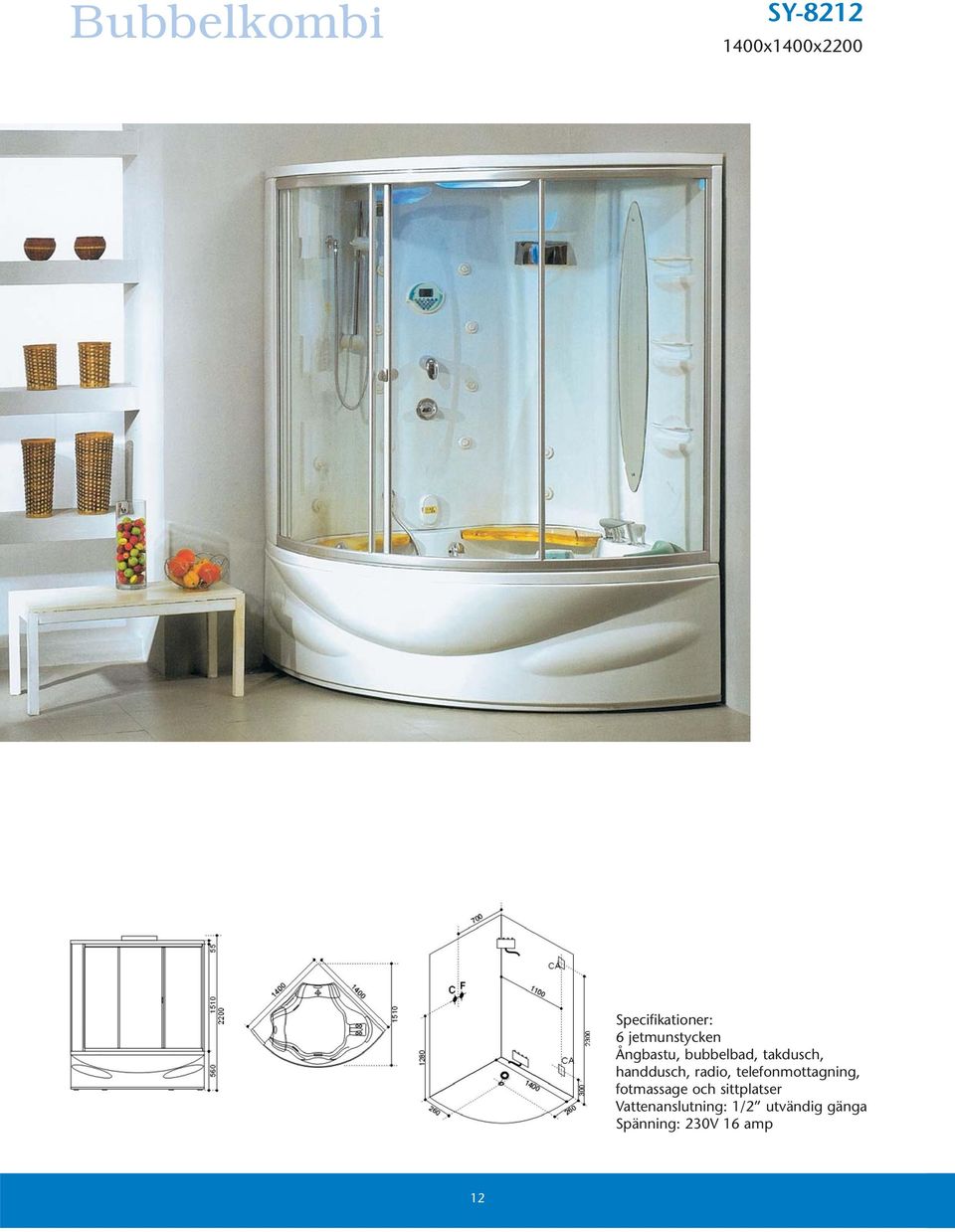

12 Bubbelkombi SY x1400x jetmunstycken Ångbastu, bubbelbad, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser 12

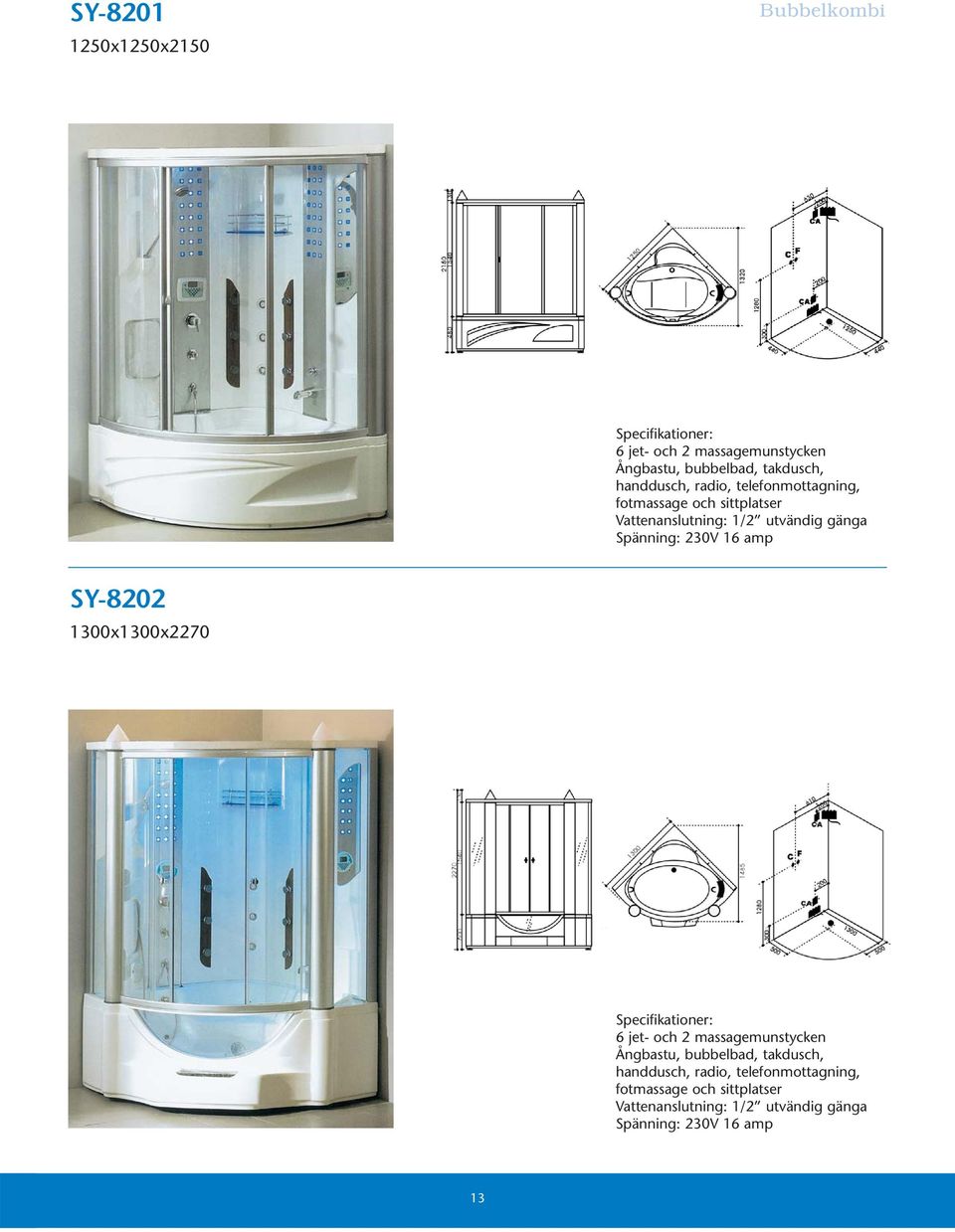

13 SY x1250x2150 Bubbelkombi 6 jet- och 2 massagemunstycken Ångbastu, bubbelbad, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser SY x1300x jet- och 2 massagemunstycken Ångbastu, bubbelbad, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser 13

sittplatser SY-8202 1300x1300x2270 6 jet- och 2 massagemunstycken Ångbastu,

14 Bubbelkombi SY x860x jetmunstycken Ångbastu, bubbelbad, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser SY x890x jetmunstycken Ångbastu, bubbelbad, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser 14

och sittplatser SY-8204 1520x890x2200 6 jetmunstycken Ångbastu, och

15 SY-8102B 1700x1030x2280 Bastukombi Bastu, ångbastu, takdusch, handdusch, radio, telefonmottagning, och sittplatser SY x1200x2320 Bastu, ångbastu, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser 15

sittplatser SY-8210 1800x1200x2320 Bastu, ångbastu,

16 Duschkabin SY x1000x2090 SY x1500x2180 SY x1170x2150 Ångbastu, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser 16

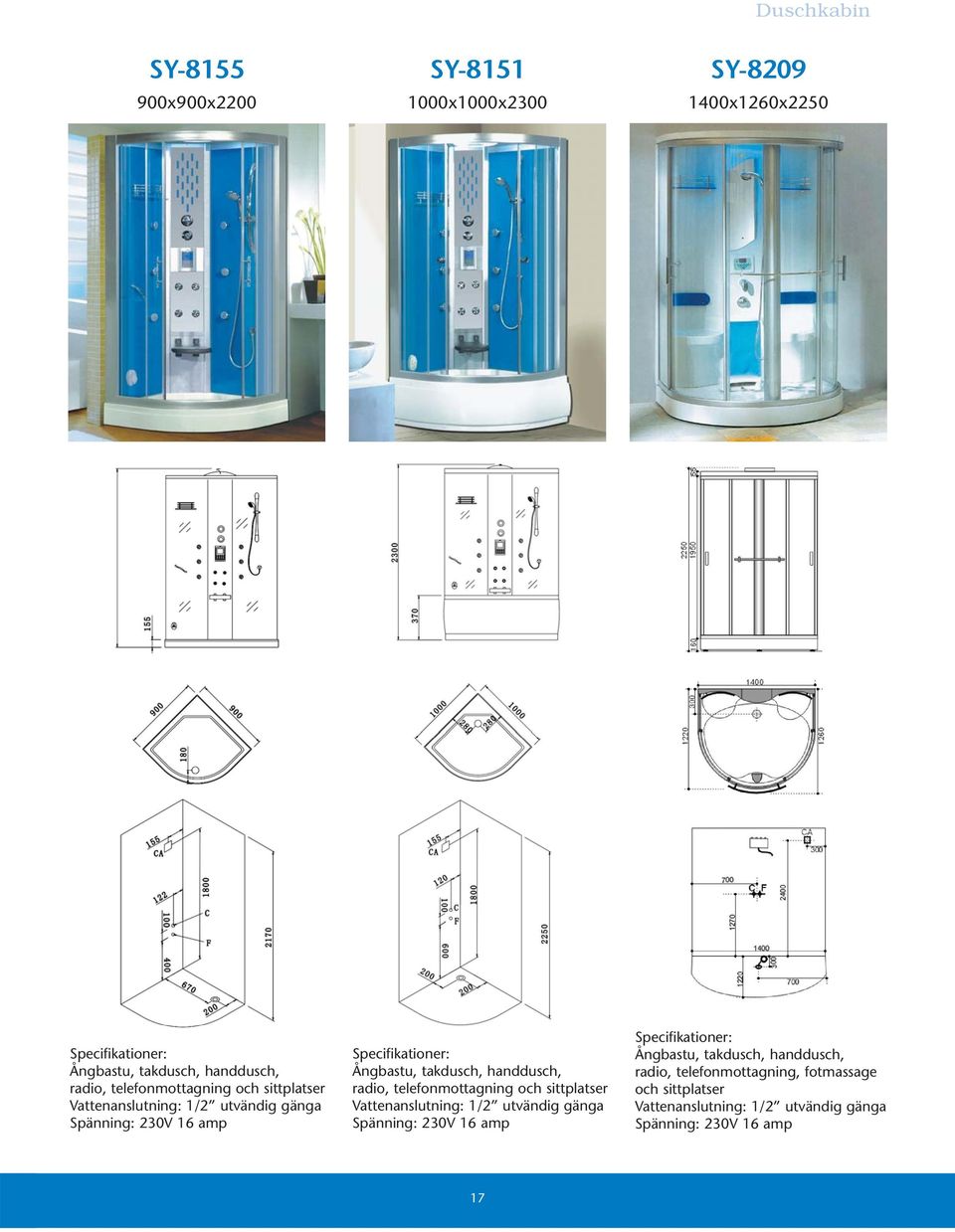

17 Duschkabin SY x900x2200 SY x1000x2300 SY x1260x2250 Ångbastu, takdusch, handdusch, radio, telefonmottagning och sittplatser Ångbastu, takdusch, handdusch, radio, telefonmottagning och sittplatser Ångbastu, takdusch, handdusch, radio, telefonmottagning, fotmassage och sittplatser 17

sittplatser Ångbastu, takdusch, handdusch, radio, telefonmottagning och

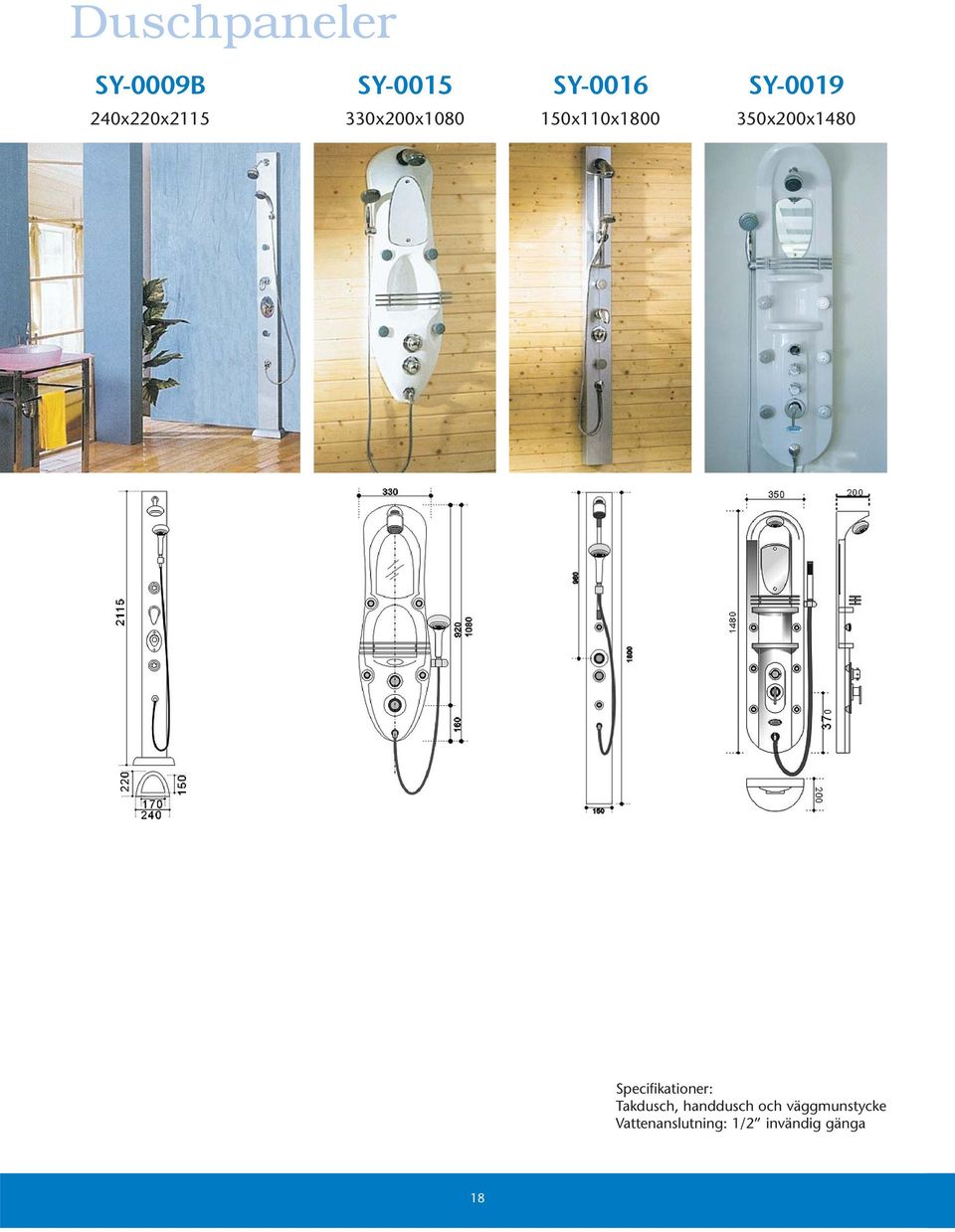

18 Duschpaneler SY-0009B SY-0015 SY-0016 SY x220x x200x x110x x200x1480 Takdusch, handdusch och väggmunstycke Vattenanslutning: 1/2 invändig gänga 18

19 Denna information som följer nedan gäller även övergripande för bubbelkombi, bastukombi, duschkabiner och duschpaneler. Att tänka på vid köp Medföljande utrustning Bubbelbadet levereras komplett med all beställd utrustning. Karet funktionsprovas före leverans. Följande extraprodukter medföljer vid leverans: Montagepåse (Avstängningsventil och packningar) Desinfektions- och rengöringsmedel Förberedelser Platsen för karet ska vara jämn och av sådan hållfasthet att den tål vikten av ett fullbelastat kar. Rummet ska vara ett våtutrymme och ha vattentätt golv med en lutning till golvbrunnen. Vid inkakling av karet ska en servicelucka placeras så att vattenpump, elbox, belysning och att golvbrunn blir lätt tillgänglig vid servicebehov. Tillräcklig ventilation vid inkakling är en förutsättning för att garantin ska gälla. Utrymmet under karet måste vara väl ventilerat. El-anslutning Anslutningsdosa för el 230V, placeras ett visst antal mm från hörn samt från golv, se skiss i broschyren. I broschyren står också hur många ampere man ska avsäkra med. Placera allpolig brytare med minimum 3 mm brytavstånd som ska märkas huvudbrytare bubbelbad, denna ska installeras antingen vid entrén till badrummet vid sidan om belysningsknappen, eller vid säkringsskåpet. Alla våra produkter levereras med jordfelsbrytare på anslutningssladden. (De som har behovet). *OBS! Kom ihåg att el-anslutningen alltid ska göras av behörig installatör. Vattenanslutning Vattenanslutningen placeras ett visst antal mm från hörn samt från golv, se skiss i broschyren. För anslutning av varm- och kallvatten gäller 1/2 1 2 utvändig gänga. Medföljande avstängningsventil ska monteras före anslutning av varm- och kallvattenslangarna. Detta för att enkelt komma åt att städa, dra först ut karet, stäng sedan ventilen, sen är det fritt fram för städning. Avloppsanslutning Vid placering av avloppsbrunnen se skiss i broschyren för att placera brunnen rätt. Detta för att undvika karets fötter på golvbrunnen. Vi reserverar oss för eventuella tryckfel och rätten att modeller och mått kan ändras. 19

Följande extraprodukter medföljer vid leverans: Montagepåse (Avstängningsventil och packningar) Desinfektions- och rengöringsmedel Förberedelser Platsen för karet ska vara jämn och av sådan

20 Återförsäljare: Lindströms Tryckeri, Alvesta Hagavägen Alvesta Tel info@relaxbubbelbad.se eller kontakta ordinarie säljare
