AMAX2-P1E Intrångskit, en/pl/tr/hu, Ethernet

Transkript

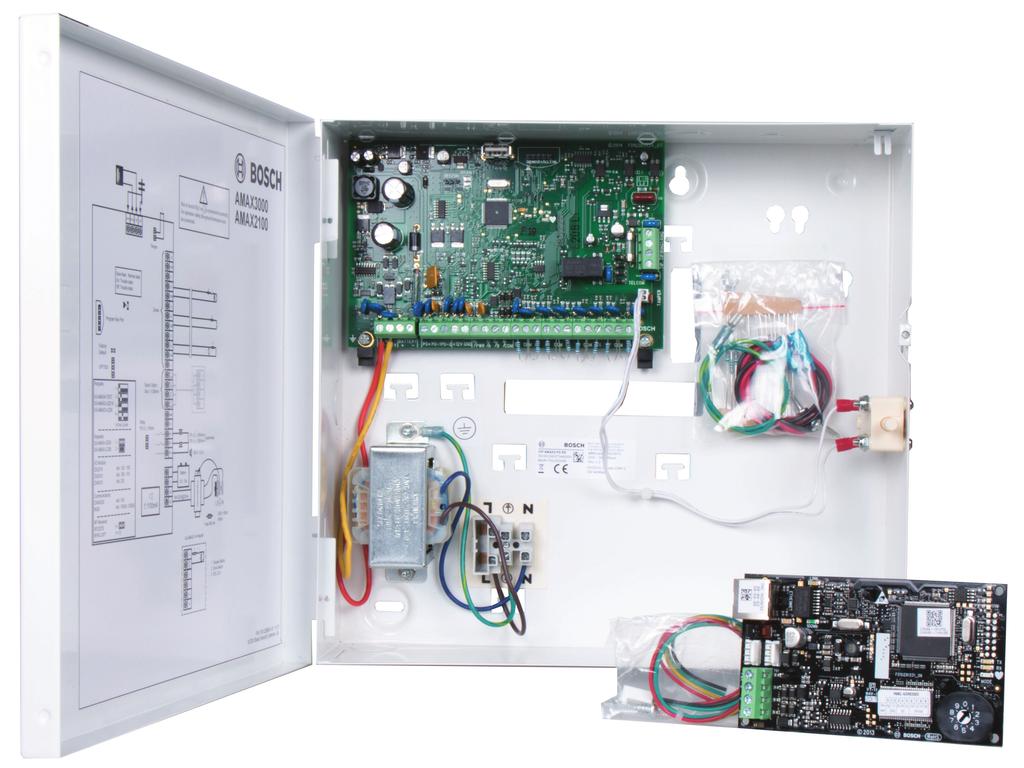

1 Inbrottslarmsystem AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Kitet innehåller följande: En AMAX-apparat med språkpaket 1: engelska, polska, trkiska, ngerska En B426-M Ethernet-kommnikationsmodl, mobil AMAX panel 2100 Centralapparaten är avsedd för användning i hemmiljö och på små till medelstora företag. Det har 8 sektioner och 2 områden och levereras med kapsling och transformator. En inbyggd PSTN-sändare skickar ett larm via det vanliga telefonnätet till en telefon och/eller en larmcentral samtidigt som ett röstmeddelande skickas till ägarens fasta telefon eller mobiltelefon för att informera om en obehörig persons närvaro. Installationen av systemet är enkel och kräver minimal programmering: standardinställningarna tgör redan 90 % av de tillgängliga fnktionerna. Programmering kan ske antingen med AMAX TEXT-, LCD- eller LEDmanöverpanelerna eller med programmeringsprogrammet (A-Link Pls). Inbrottssystemet kan användas med fast ansltna detektorer från Bosch. 8 fasta zoner / 2 områden / 64 användarkoder Inbyggd röstppringning Makrofnktion USB direct-ansltning Mobilappsfnktion B426-M Ethernet-kommnikationsmodl, mobil Conettix Ethernet-kommnikationsmodler är strömförsörjda SDI-, SDI2- och Option-bssenheter med fyra kablar som tillhandahåller dbbelriktad kommnikation med kompatibla centralapparater via IPv4 eller IPv6 Ethernet-nätverk. Typiska användningsområden är: Rapporter och vägövervakning till en Conettixkommnikationsmottagare/gateway. Fjärradministration och fjärrkontroll med Fjärrprogrammeringsprogram eller A-Link. Ansltning till atomatiserings- och integrationsappar för byggnader.

2 2 AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Systemöversikt 2 Databssansltning mellan centralapparaten och modlen 8 Ethernet-nätverksansltning till Ethernet-adaptern (D6680/ITS- D6682/ITS-D6686) (ITS-D6682 visas) Ethernet-nätverksadapter 3 B426/B426-M 9 Conettix Ethernetnätverksadapter (ITS-D6682 visas) USB PSTN Telephone Network 4 Ethernet-ansltning mellan modlen och Ethernetnätverket 5 Ethernet-nätverk, lokalt nätverk (LAN), stadsnätverk (MAN), globalt nätverk (WAN) eller internet 10 Ansltning från ITS-D6682 till COM4-porten på Conettix D6600 Kommnikationsmottagare/ gateway 11 Ethernet-nätverksansltning mellan värddatorns Ethernetnätverkskort (NIC) och Ethernetnätverket CMS Phone A-Link Pls Modlerna (B426/B426-M) är byggda för en mängd säkra kommersiella och indstriella tillämpningar. Flexibel heltäckande vägövervakning, AES-kryptering och antisbstittionsfnktioner gör modlerna mer än lämpliga för tillämpningar där hög säkerhet krävs eller för brandövervakning. Använd modlerna som fristående sökvägar eller med annan kommnikationsteknik Bildtext Beskrivning 1 Kompatibel centralapparat från Bosch Bildtext Beskrivning 4 7 Conettix D6100i Kommnikationsmottagare/ gateway och/eller Conettix D6600 Kommnikationsmottagare/ gateway (Conettix D6600 Kommnikationsmottagare/ gateway kräver 8, 9 och 10) Ethernet-nätverksansltning till kommnikationsmottagaren D6100i (D6100i/D6100IPv6) Fnktioner AMAX panel En värddator med Fjärrprogrammeringsprogram, Atomation eller Conettix D6200 programmerings- och administrationsprogram Grndfnktioner Tillkoppling/delvis tillkoppling med manöverpanelskod Tillkoppling/delvis tillkoppling med en knapp Inbyggd sändare med CID-/SIA-överföringsformat. Röstppringaren skickar pp till 4 inspelade meddelanden till den fasta telefonen/mobiltelefonen i händelse av ett larm. Meddelanden kan spelas in med A-Link Pls och skickas till centralapparaten med fjärrprogrammet A-Link Pls. 16-veckoscheman med alternativet för att lägga till ndantag i kalendern Tre programmerbara makron: flera enskilda fnktioner från manöverpanelen har kombinerats till en kndmakrofnktion som kan tföras med hjälp av en knapptryckning. Fjärrnderhåll (t.ex. gångtest och förbikoppling) Installatören kan aktivera läget för bekväm programmering tan larm eller tgångar tlöst I konfigrationer med flera områden (direkt aktivering och mltiaktivering) visas områdesstats Områdesnamn visas i manöverpanelens hvdområde eller textområde Fyra inbyggda tgångar (två övervakade) Upp till tre tgående händelsetyper kan konfigreras för en fysiska tgång Alla zoner tom sektion 1 kan användas med branddetektorer med fyra ledare Alla sektioner kan användas för signalläge (dörrsignal) Alla sektioner kan användas för att pptäcka sensorsabotage (DEOL) Sektioner kan förbikopplas av namn Testläge för tgångar och sektioner Valfria fnktioner Relätgångar på tilläggsmodl (med DX3010)

3 3 AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Anslt tomhssirener och IP-kameror till en valfri modl med 8 reläer (DX3010) Programmeringsnyckel Armera, kringgå, isolera och använd tgångar och ställ frågor med appen RSC+ på mobila enheter (med B426-M eller B450-M med modlen B442 eller B443) Larmöverföring som tillval IP-kommnikation med protokollen Bosch Conettix IP, SIA DC09 UDP och SIA DC 09 TCP via B426-M och B450-M med modlen B442 eller B443 GPRS-kommnikation med protokollen Bosch Conettix IP, SIA DC09 UDP och SIA DC09 TCP via B450-M med modlen B442 eller B443 Fjärrprogrammering som tillval via A-Link Pls IP-kommnikation (B426-M och B450-M med modlen B442 eller B443) GPRS-kommnikation (B450-M med modlen B442 eller B443) Kommnikation med Boschs programvarpaket AMAX-systemet kan kommnicera med följande programvarpaket: Fjärrprogrammeringsprogramvaran A Link Pls AMAX-systemet kan användas och programmeras via programvaran A-Link Pls för fjärrprogrammering. All information om centralapparaten och statsinformation är tillgänglig och AMAX-panelen kan manövreras från en fjärranslten plats. A-Link Pls kan anslta till AMAX-centralapparaten via USB, IP eller modem. Kompatibilitetsinformation Grndläggande PSTN-modl (integrerad) Magnetkontakter Inbrottsdetektorer Rökdetektorer med fyra ledare Tillval Reläer IP-modl GPRS-/GSM-modl Format: Contact ID, SIA DC 03 Alla magnetkontakter, inklsive infällda, tanpåliggande och ytmonterade kontakter samt överhängda dörrkontakter. Alla konventionella inbrottsdetektorer, till exempel Ble Line, seismiska, PIR, TriTech, optiska och TriTech PIRmikrovåg. Konventionella 12 V rök-, värmeoch fotoelektriska rökdetektorer. DX3010-tgångsmodler B426-M och B450-M med modlen B442 eller B443 B450-M med modlen B442 eller B443 Det finns lite blandad litteratr. Läs databladet, broschyren och installationshandböckerna som är aktella om d vill ha mer information. Tillgängligheten beror på försäljningsregion. B426-M Ethernet-kommnikationsmodl, mobil Conettix IP-kommnikation Modlen använder Conettix IP-protokollet, som stöder fllständig händelsekodrapportering och administration flexibla övervakningsintervall motståndskraft mot DoS-angrepp 128, 192 eller 256-bit AES-kryptering Antiåterppspelning och antisbstittion Adressering Använd adressomkopplaren för att enkelt tilldela en bssadress eller ställa in för webbkonfigration. Stöd för IP-nätverk Modlerna stöder DHCP-, UPnP- och Ato IPadressering som standard men kan även konfigreras för statiska IP-nätverk. Modlen är kompatibel med IPv6- och IPv4-nätverk. Med kompatibla centralapparater stöder den rapportering till mottagare med DNS-värdnamn för atomatisk katastrofåterställning. Lysdioder Tre lysdioder ger stats- och felsökningsinformation. Lysdiod Pls RX TX Indikation Ansltningsstats för modl och centralapparat Ett inkommande paket tas emot i bssen Ett tgående skickas i bssen RSC+-mobilappsfnktion Appen RSC+ ger fjärråtkomst till kontrollpanelen via en mobil enhet. Följande fnktioner finns: Aktivering Framtvinga aktivering Inaktivering Kringgå eller slta kringgå en pnkt Isolera eller slta isolera Driftstgångar Statsfrågor Frågor om händelser eller historik RSC+-kompatibilitet Appen RSC+ kan användas med Android v5.0 eller senare. Appen RSC+ kan användas med ios v9.0 eller senare. RSC+-psh-aviseringar Som standard skickas psh-aviseringar för larm. Desstom kan psh-aviseringar aktiveras för systemhändelser och fel-/problemhändelser.

4 4 AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Certifikat och godkännanden Region Överensstämmelse med regelverk/ kvalitetsmärkning Tyskland VdS H [AMAX 2100/3000, RFRC- OPT, RFUN, RFDW-RM, RFDW-SM, RFPR-12, RFDL-11, RFKF-TB, RFKB-FB] Eropa CE AMAX panel 2100, AMAX panel 3000 CE CE EN EMC, RoHS EMC, LVD, RoHS EN-ST Belgien INCERT B Installations- och konfigrationskommentarer B426-M Ethernet-kommnikationsmodl, mobil Monteringshänsyn Montera modlen i kapslingens monteringsbild med tre hål. Använd de medföljande monteringsskrvarna och fästet. Kabeldragningshänsyn Modlen anslts till en centralapparat med en databssansltning och till ett Ethernet-nätverk med en vanlig kategori 5 Ethernet-kabel eller bättre med en RJ-45-kontakt. Webbläsarstöd Microsoft Internet Explorer (Microsoft Windows 7 och senare) Mozilla Firefox Delar som medföljer Tekniska specifikationer AMAX panel 2100 Elektriska specifikationer Strömförsörjningstyp Transformator Transformator, matningsspänning i V AC EN = A 230 Transformator, tspänning i V AC 18 Transformator, nätström i VA 20 Transformatorsäkring i ma 500 Strömintag Lägsta driftspänning i V DC 195 Högsta driftspänning i V DC 253 Linjespänningsfrekvens i Hz 50 DC-tgång DC-tgång, maximal ström för alla komponenter i ma DC-tgång, maximal ström för alla komponenter: beroende av batteri Ah-batteri, viloläge 12 tim (ladda batteri till 80 % på 72 tim) = 550 ma 7 Ah-batteri, viloläge 36 tim + 15 min larmström 500 ma (ladda batteri till 80 % på 72 tim) = 150 ma Antal Komponent Tillbehörstgång 1/2 1 En AMAX panel 2100 med språkpaket 1 (engelska, polska, trkiska, ngerska) med inbyggd PSTNkommnikationsmodl 1 Kapsling 1 Transformator 1 Sabotagekontakt 1 Terminalblock för strömförsörjning 1 Utrstningspaket med tillbehör: ändmotstånd 1 Handbok för AMAX-apparat 1 B426-M Ethernet-kommnikationsmodl, mobil 1 Paket med maskinvartillbehör 1 Direktansltningskablage Utspänning för tillbehör 1/2 Nominell tspänning vid tillbehör 1/2 Tillbehörstgång 1/2, maximal Vpp i mv Utspänningsområde vid tillbehör 1/2 Maximal tgående ström i ma för tillbehör 1/2 Utgångar PO 1/PO 2, maximal övervakad tgång i ma +12 V/jord 13.8 (+3% / -5%) Litteratr om B426-M PO 3, maximal ström i ma 100 Optionsbss

5 5 AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Nominell tspänning vid optionsbss 13.8 (+3% / -5%) Zon 1 Enkel eller dbbel sltterminerad (2,2 kω) NC, NO Utspänningsområde vid optionsbss Zon 2 16 COM 7 enkla eller dbbelbalanserade (EOL 2,2 kω) zoner NC, NO Optionsbss 1, maximal ström i ma 500 Sabotageskydd Sabotageingång för kapsling (minskar inte zonkapaciteten) Centralapparatens kretskort, maximal viloström i ma Batteri Batterityp V/7 Ah Bosch D 126 Låg batterinivå i V DC nder 11,0 Minsta batterinivå i V DC 10.8 Optionsbss Mått i mm 4-trådig, Ø 0,6 1,2 Maximal kabellängd i m Maximal bsslängd i m Miljöspecifikationer 200 (centralapparat till sista manöverpanel) 700 (högst 14 enheter, högst 8 knappsatser) Frekvensband för drift Energinivå för radiotrstning Lägsta drifttemperatr i C -10 GSM900 Klass 4 (2 W) - GPRS klass 33 GSM1800 Klass 1 (1 W) - GPRS klass 33 UMTS2100 Klass 3 (0,25 W) Mekaniskt Mått i cm (H x B x D) 26,0 28,0 8,35 Vikt i g 1950 Apparatfnktioner Antal sektioner 8 Antal inbyggda zoner 8 Antal användare 64 Antal händelser 256 historikhändelser med tid och datm 256 EN-historikhändelser med tid och datm 256 larmsändarhändelser i historik med tid och datm Högsta drifttemperatr i C 55 Minsta relativa fktighet i % 10 Högsta relativa fktighet i % 95 Skyddsklass IP 30, IK 06 B426-M Ethernet-kommnikationsmodl, mobil Miljöhänsyn Relativ lftfktighet Temperatr (vid drift) Egenskaper Kortmått Elspecifikationer Ström (max) Upp till 93%, icke-kondenserande C ( F) 59.5 mm x 108 mm x 16 mm (2.19 in x 4.25 in x in) 100 ma max Pinkodsvarianter Antal enheter Antal manöverpaneler 4 Antal DX 3010-modler 1 Antal GPRS-modler: B450-M med B442 eller B443 Antal IP-modler: B426-M Zoner 1 2 (1 om 1 av GPRS-modlerna ovan är anslten) Ström (standbyläge) Ström Kontakter LAN/WAN Kablar Ethernet-kabel Ethernet-kabelns längd 80 ma 12 VDC nominal modlär RJ-45-port (Ethernet) Oskärmade, tvinnade kategori 5-par eller bättre 100 m (328 ft) maximal längd

6 6 AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Kablage Databsskabelns tjocklek Databsskabelns längd 18 AWG eller 22 AWG Maximalt avstånd kabelstorlek : 150 m (500 ft) mm (22 AWG) 300 m (1000 ft) mm (18 AWG) Beställningsinformation AMAX2-P1E Intrångskit, en/pl/tr/h, Ethernet Kitet innehåller en AMAX panel 2100 och en B426-M Ethernet-kommnikationsmodl, mobil Språkpaket 1: engelska, polska, trkiska, ngerska Inte certifierad enligt eropeiska standarder Ordernmmer AMAX2-P1E Tillbehör LCD-knappsatsen IUI-AMAX-LCD8, 8 zoner AMAX keypad 2000 D8, LCD-ikonmanöverpanel med åtta sektioner Ordernmmer IUI-AMAX-LCD8 LED-knappsatsen IUI-AMAX3-LED8, 8 zoner AMAX keypad 3000 L8 är en LED-manöverpanel med åtta sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED8 LED-knappsatsen IUI-AMAX3-LCD16, 16 zoner AMAX keypad 3000 L16 är en LED-manöverpanel med 16 sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED16 Textknappsatsen IUI-AMAX4-TEXT AMAX keypad 4000 T, LCD-textmanöverpanel, två rader med 18 tecken vardera Ordernmmer IUI-AMAX4-TEXT Utgångstökaren DX3010, 8 reläer I paketet ingår endast DX3010-kortet Ordernmmer DX3010 AE20EN Kapsling för modl med sabotageskydd, EN AE20EN-plastkapsling för DX2010/DX3010 Ordernmmer AE20EN ICP-EZPK-programmeringsnyckel Blå nyckel för överföring av konfigrationer till och från Easy Series och AMAX-centralapparater. Ordernmmer ICP-EZPK ICP-EZRU-0106 ROM-UPPDATERINGSNYCKEL EZ V1 Grön nyckel för ppgradering av centralapparatsversioner Ordernmmer ICP-EZRU-0106
