1 RUMSFUNKTIONSPROGRAM Mälardalens högskola Nytt campus i Eskilstuna Datum:

2 2 (126) Innehållsförteckning Arbetsplatser och konferensrum... 6 Enskilt arbetsrum litet... 6 Enskilt arbetsrum stort... 7 Enskilt arbetsrum chef... 8 Storkontor 2-3 personer... 9 Storkontor 4-5 personer Doktorandrum 6-8personer Tysta rum Tillfälliga arbetsplatser Pausrum mindre personer Pausrum större, personer Skrivar- och kopieringsutrymme Kontorsförråd Forskarförråd Tentamensförråd Konferensrum ledning Konferensrum 30 personer Konferensrum 30 personer med pentry Konferensrum 25 personer Konferensrum 20 personer Konferensrum personer Bibliotek Bokhall Arbetsytor för biblioteksservice Backoffice Öppna studieplatser inom biblioteket Datorplatser i biblioteket Utrymme för skrivare och kopiator för studenter Tyst läsesal Grupprum 4-6 personer Grupprum 6-8personer Datorsal Arbetsplatser för bibliotekspersonal... 36

3 3 (126) Utrymme för skrivare och kopiator för bibliotekspersonal Uppackningsutrymme Pausrum för bibliotekspersonal Materialförråd för bibliotek Cesam och idélabb Mingelyta med pentry Enskilt arbetsrum litet Storkontor 2 personer Datorsal Inspelningsstudio Rum för studenthandledning Inkubatorsrum Förråd för inspelningsstudio Pausrum Allmänna utbildningslokaler Hörsal för 300 personer Hörsal för 180 personer Hörsal för 120 personer Hörsal för 90 personer Hörsal för 60 personer Lärosal 90 personer Lärosal 60 personer Lärosal 48personer Lärosal 40 personer Lärosal 30 personer Grupprum 15 personer Grupprum 10 personer Grupprum 8personer Grupprum 4-6 personer Materialförråd IDT-lokaler Studio Förråd till studio Träverkstad... 67

4 4 (126) Metallverkstad Förråd för trä- och metallverkstad MUX-labb Ljudlabb IDTs utställningsyta Materiallabb Prototyplabb Designstudio Förråd för designstudios Datorsal Grupprum för 4-6 personer Förråd för undervisningsmaterial Printerrum Lackeringsrum Innovationsgym Förråd för innovationsgym Utrymme för studentskåp V-lokaler Metodövningsrum Simuleringsrum Ledningsrum Grupprum Diskrum Förråd Omklädningsrum med dusch UKK-lokaler Lärosal musik och drama Lärosal bild och form/no-teknik Preparationsrum Förråd till bild och form samt NO-teknik Studentrelaterade lokaler Entré Studenttorg Allmän utställningsyta för MDH... 98

5 5 (126) Studenthälsan Studieplatser Studentpentry med sittplatser Kårlokaler Café Övriga lokaler Godsmottagning Förråd för lokalservice Paketrum Förråd för ITS Städcentral med förråd Omklädningsrum med dusch för personal Pausrum för städpersonal Övriga lokaler som ej ingår i LOA Soprum Kylt soprum Lågspänningsställverk Högspänningsställverk Traforum rum KK-rum Kommunikationsrum UPS-rum nisch till kök Rum för framtida placering av serverrack Rum för mobiloperatör Undercentral Fläktrum Kylcentral Sprinkler/pumpcentral

6 6 (126) Arbetsplatser och konferensrum Enskilt arbetsrum litet Verksamhetsbeskrivning: En arbetsplats med utrymme för en besöksstol Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Glasparti bredvid dörr Yta: c:a 8kvm utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Väggar: Målning Tak: Ljudabsorberande Tele/data/larm 3 st datauttag Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

7 7 (126) Enskilt arbetsrum stort Verksamhetsbeskrivning: En arbetsplats med utrymme för 2-3 besöksstolar Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Glasparti bredvid dörr Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Väggar: Målning Tak: Ljudabsorberande Tele/data/larm 3 st datauttag Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

8 8 (126) Enskilt arbetsrum chef Verksamhetsbeskrivning: En arbetsplats med utrymme för 4-5 besöksstolar Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Glasparti bredvid dörr Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Väggar: Målning Tak: Ljudabsorberande Tele/data/larm 3 st datauttag Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

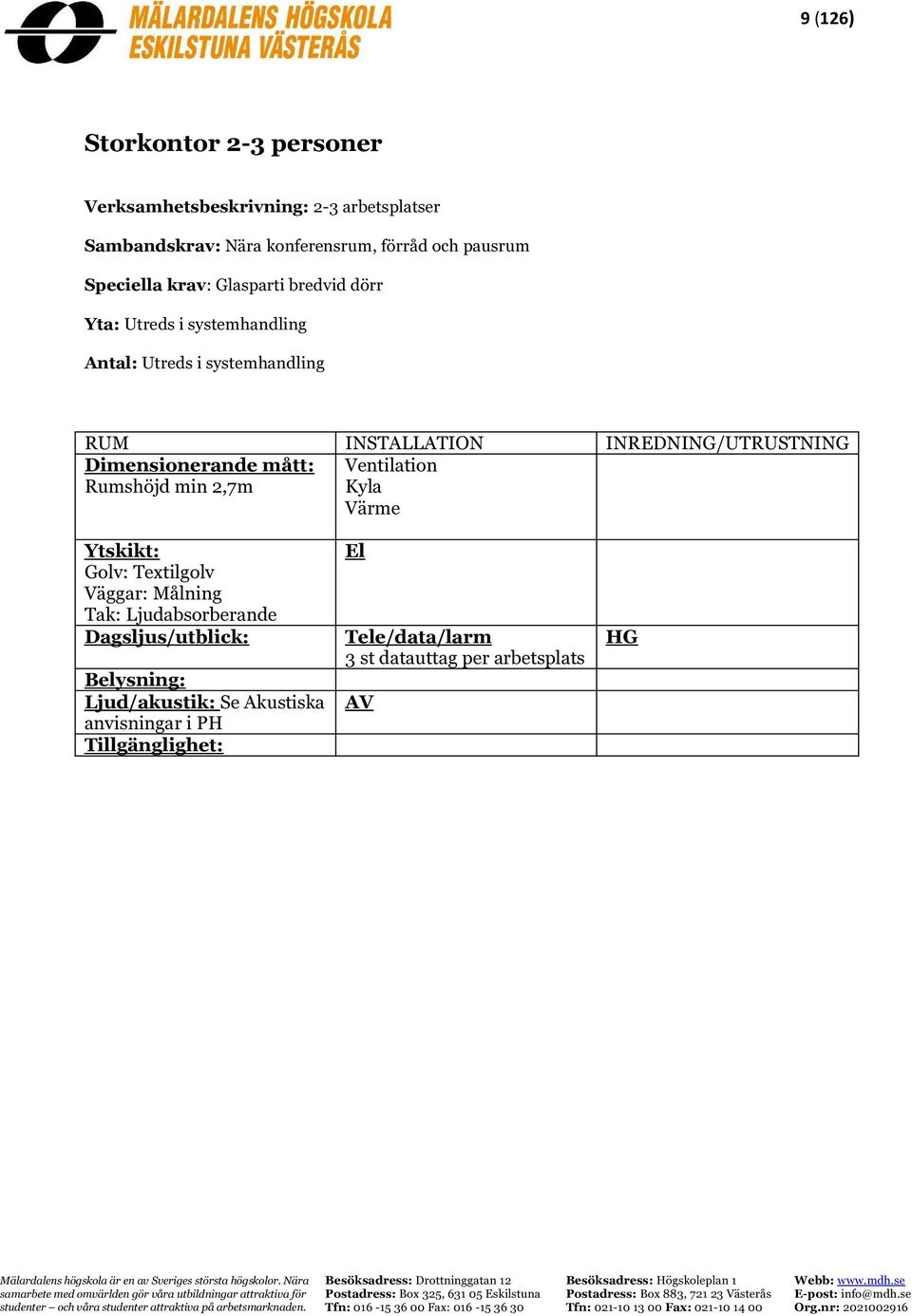

9 9 (126) Storkontor 2-3 personer Verksamhetsbeskrivning: 2-3 arbetsplatser Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Glasparti bredvid dörr Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande Tele/data/larm 3 st datauttag per arbetsplats Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

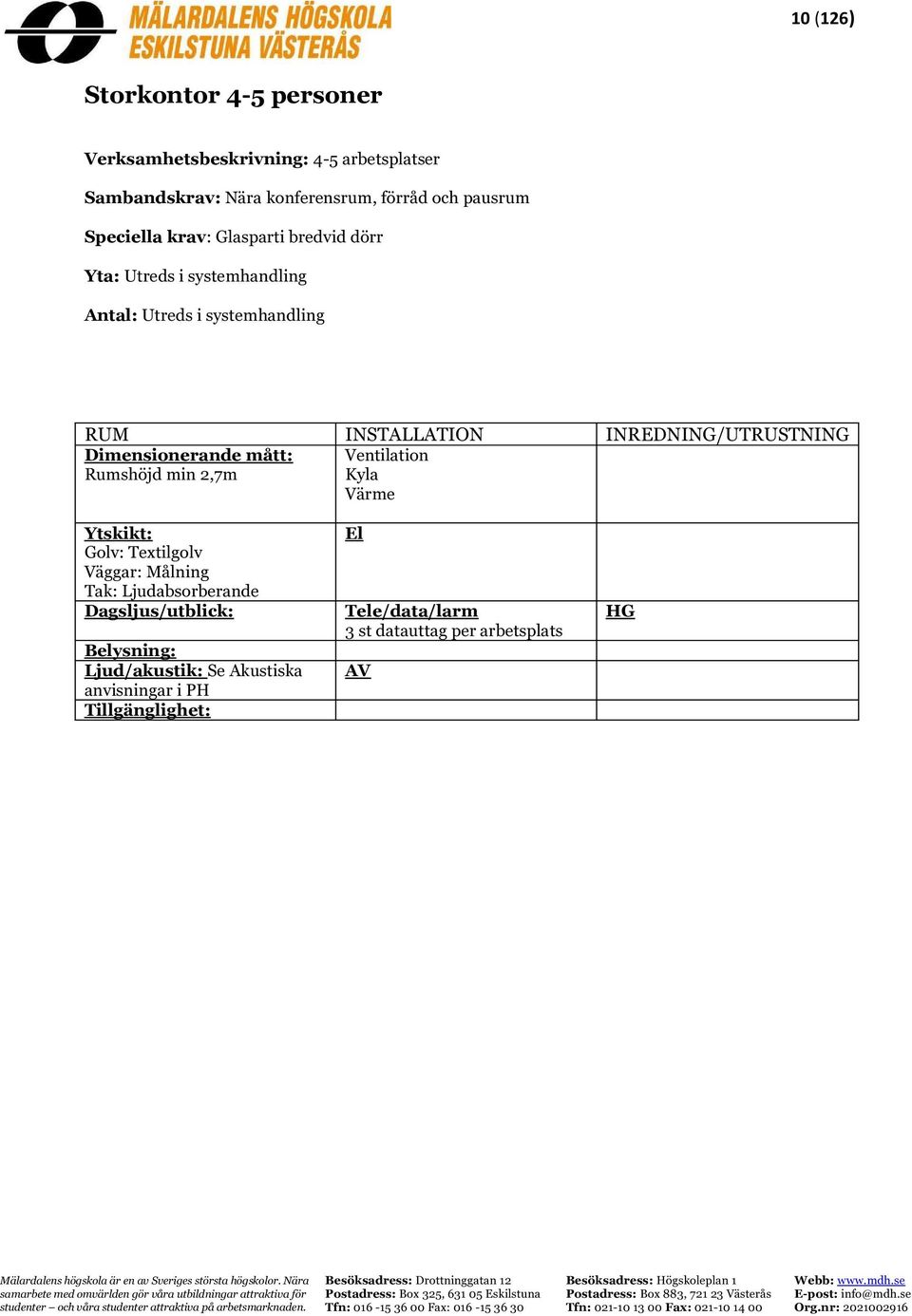

10 10 (126) Storkontor 4-5 personer Verksamhetsbeskrivning: 4-5 arbetsplatser Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Glasparti bredvid dörr Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm 3 st datauttag per arbetsplats

11 11 (126) Doktorandrum 6-8 personer Verksamhetsbeskrivning: Rum med platsför 6-8arberbetsplatser för tillfällig personal Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Glasparti bredvid dörr Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm 3 st datauttag per arbetsplats

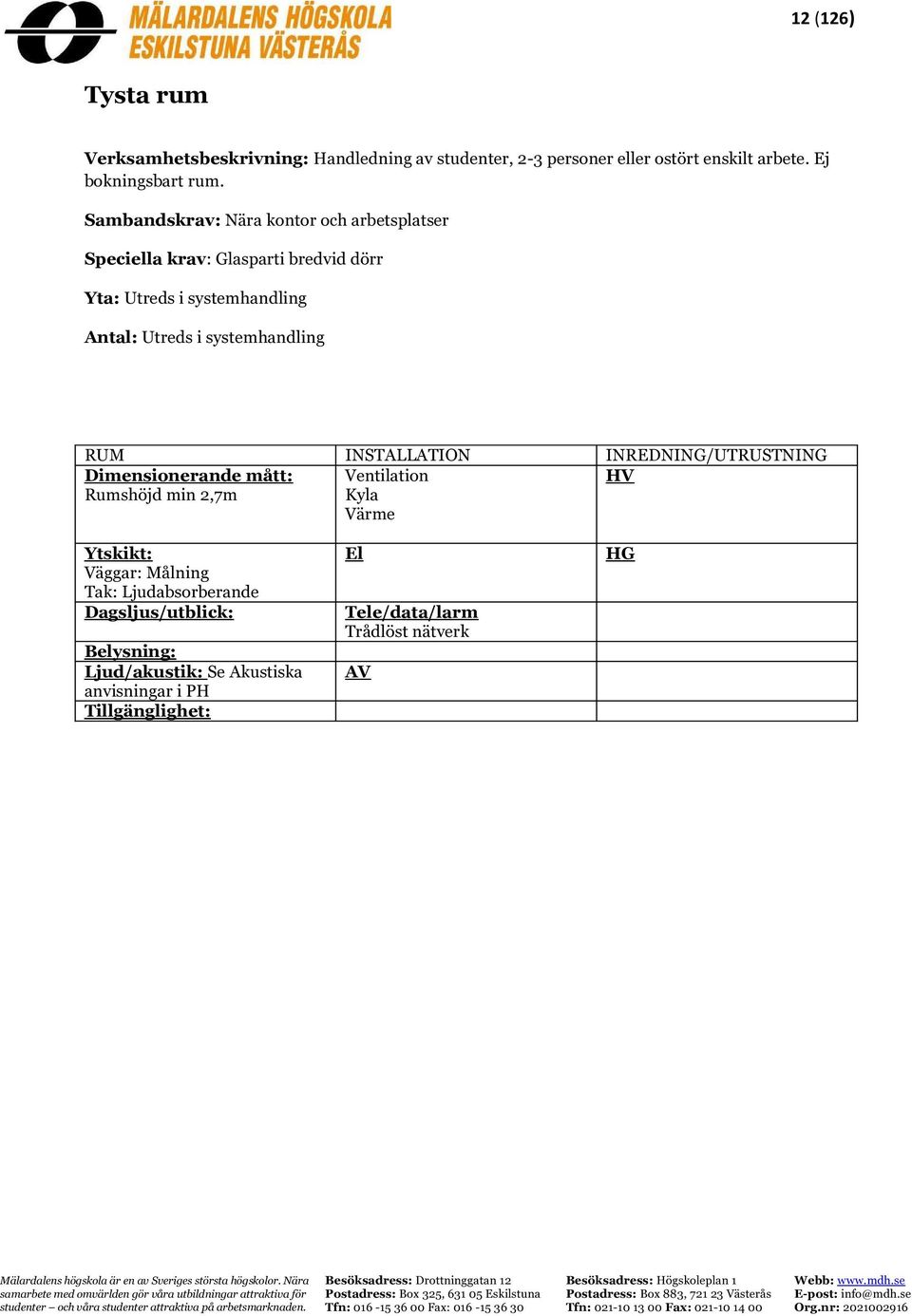

12 12 (126) Tysta rum Verksamhetsbeskrivning: Handledning av studenter, 2-3 personer eller ostört enskilt arbete. Ej bokningsbart rum. Sambandskrav: Nära kontor och arbetsplatser Speciella krav: Glasparti bredvid dörr Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Väggar: Målning Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm

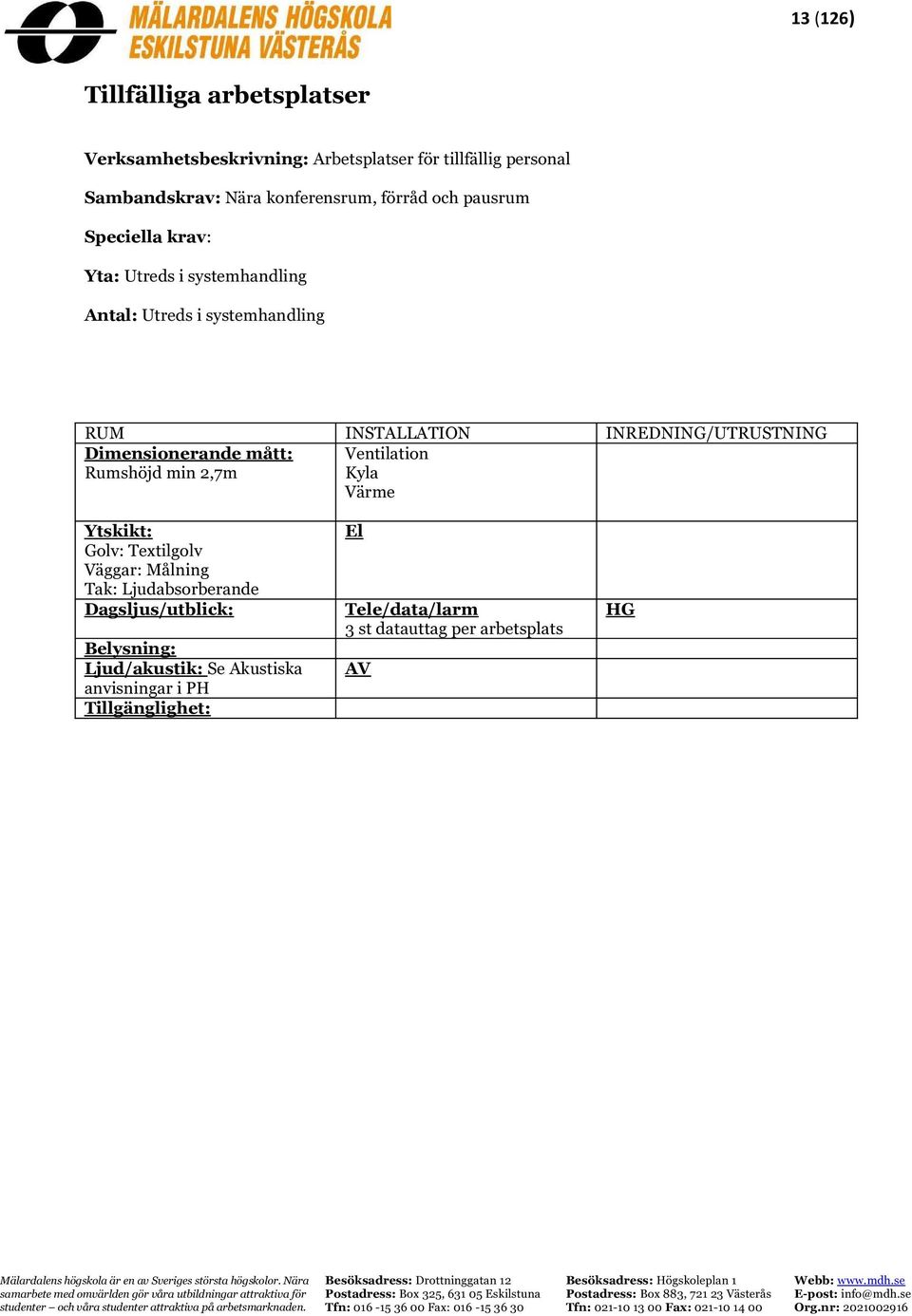

13 13 (126) Tillfälliga arbetsplatser Verksamhetsbeskrivning: Arbetsplatser för tillfällig personal Sambandskrav: Nära konferensrum, förråd och pausrum Speciella krav: Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm 3 st datauttag per arbetsplats

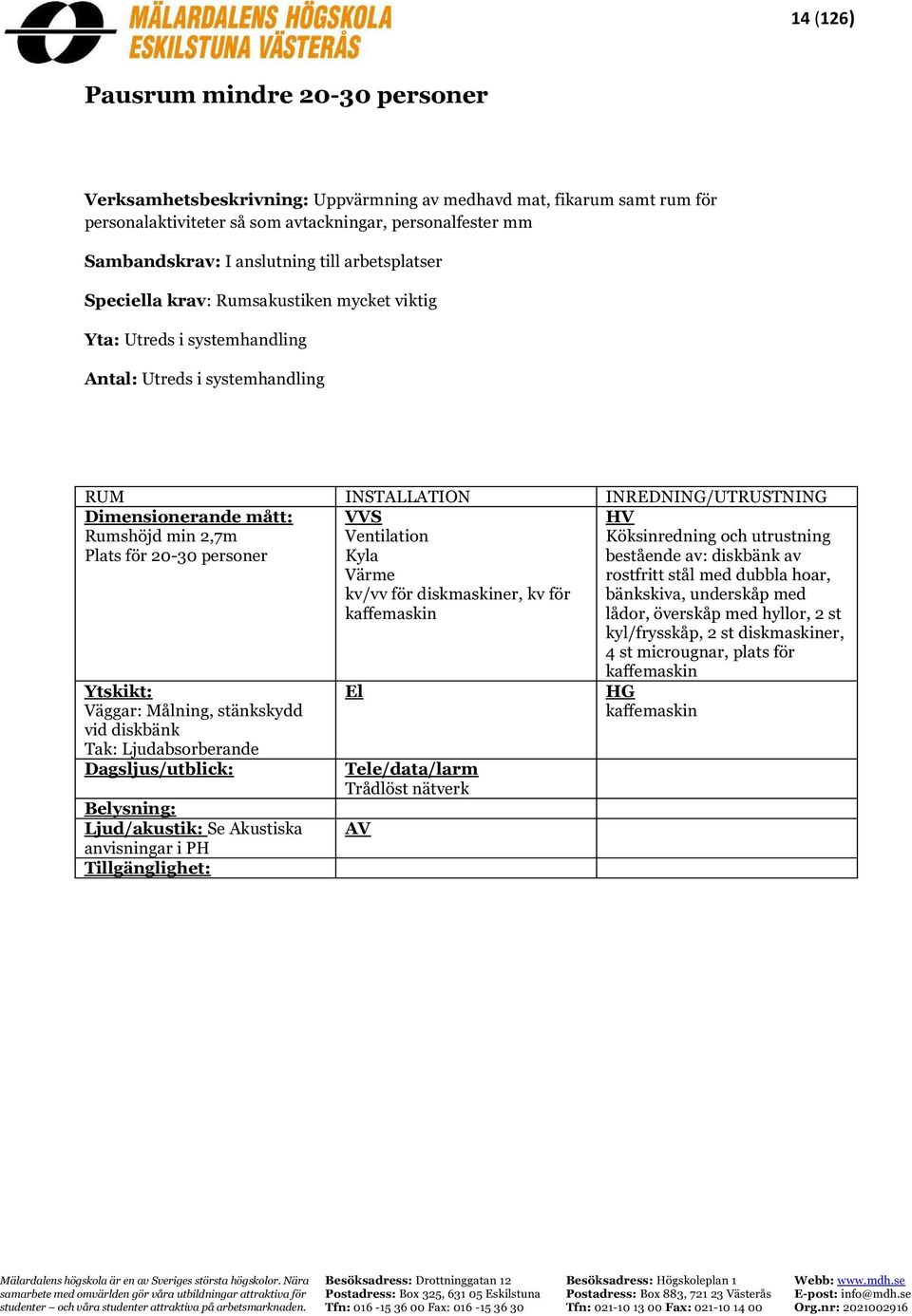

14 14 (126) Pausrum mindre personer Verksamhetsbeskrivning: Uppvärmning av medhavd mat, fikarum samt rum för personalaktiviteter så som avtackningar, personalfester mm Sambandskrav: I anslutning till arbetsplatser Speciella krav: Rumsakustiken mycket viktig Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Plats för personer Väggar: Målning, stänkskydd vid diskbänk Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: VS kv/vv för diskmaskiner, kv för kaffemaskin Tele/data/larm Köksinredning och utrustning bestående av: diskbänk av rostfritt stål med dubbla hoar, bänkskiva, underskåp med lådor, överskåp med hyllor, 2 st kyl/frysskåp, 2 st diskmaskiner, 4 st microugnar, plats för kaffemaskin kaffemaskin

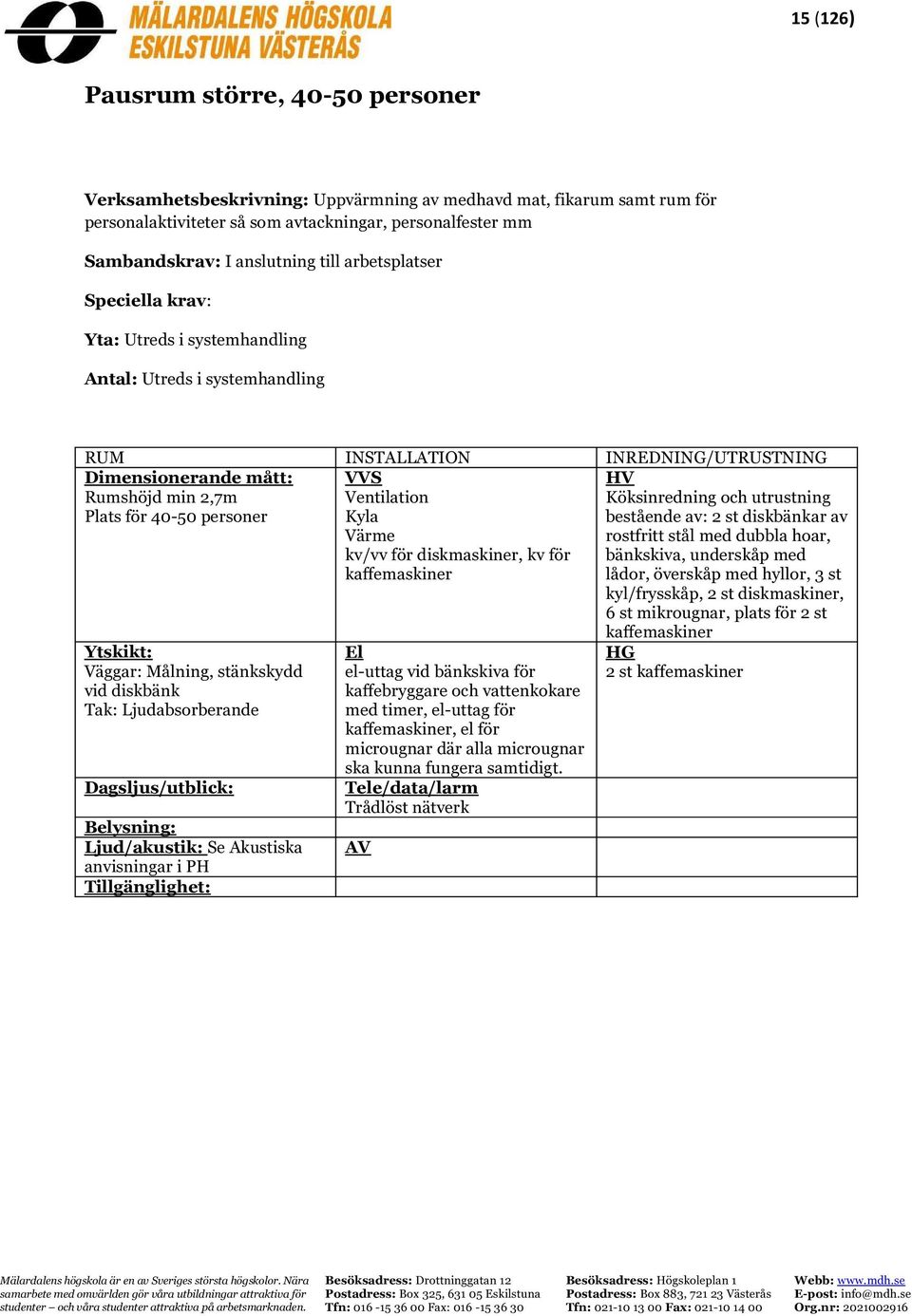

15 15 (126) Pausrum större, personer Verksamhetsbeskrivning: Uppvärmning av medhavd mat, fikarum samt rum för personalaktiviteter så som avtackningar, personalfester mm Sambandskrav: I anslutning till arbetsplatser Speciella krav: Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: Rumshöjd min 2,7m Plats för personer Väggar: Målning, stänkskydd vid diskbänk Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: VS kv/vv för diskmaskiner, kv för kaffemaskiner el-uttag vid bänkskiva för kaffebryggare och vattenkokare med timer, el-uttag för kaffemaskiner, el för microugnar där alla microugnar ska kunna fungera samtidigt. Tele/data/larm Köksinredning och utrustning bestående av: 2 st diskbänkar av rostfritt stål med dubbla hoar, bänkskiva, underskåp med lådor, överskåp med hyllor, 3 st kyl/frysskåp, 2 st diskmaskiner, 6 st mikrougnar, plats för 2 st kaffemaskiner 2 st kaffemaskiner

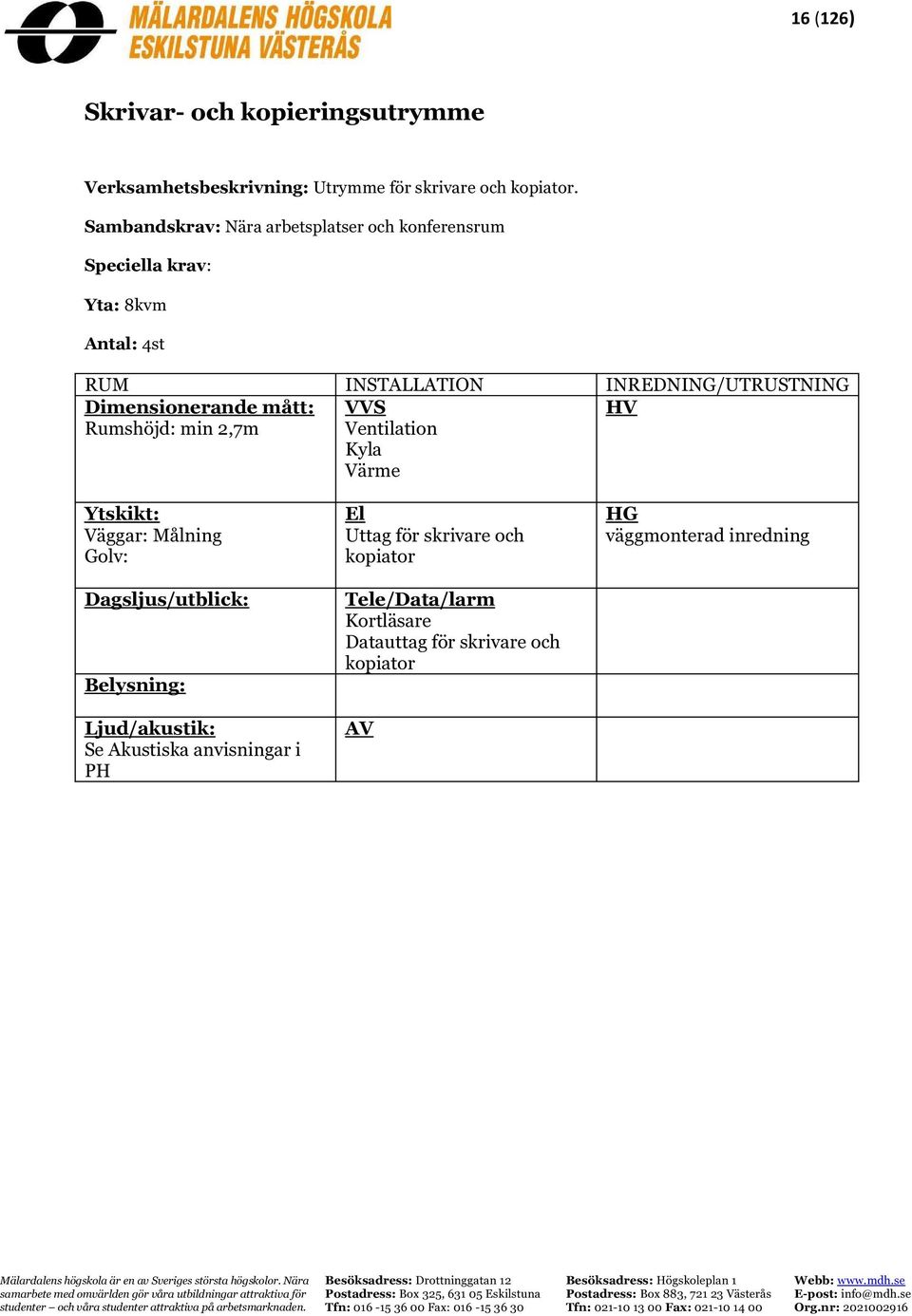

16 16 (126) Skrivar- och kopieringsutrymme Verksamhetsbeskrivning: Utrymme för skrivare och kopiator. Sambandskrav: Nära arbetsplatser och konferensrum Speciella krav: Yta: 8kvm Antal: 4st Dimensionerande mått: VS Rumshöjd: min 2,7m Väggar: Målning Golv: Uttag för skrivare och kopiator väggmonterad inredning Ljud/akustik: Se Akustiska anvisningar i PH Tele/Data/larm Kortläsare Datauttag för skrivare och kopiator

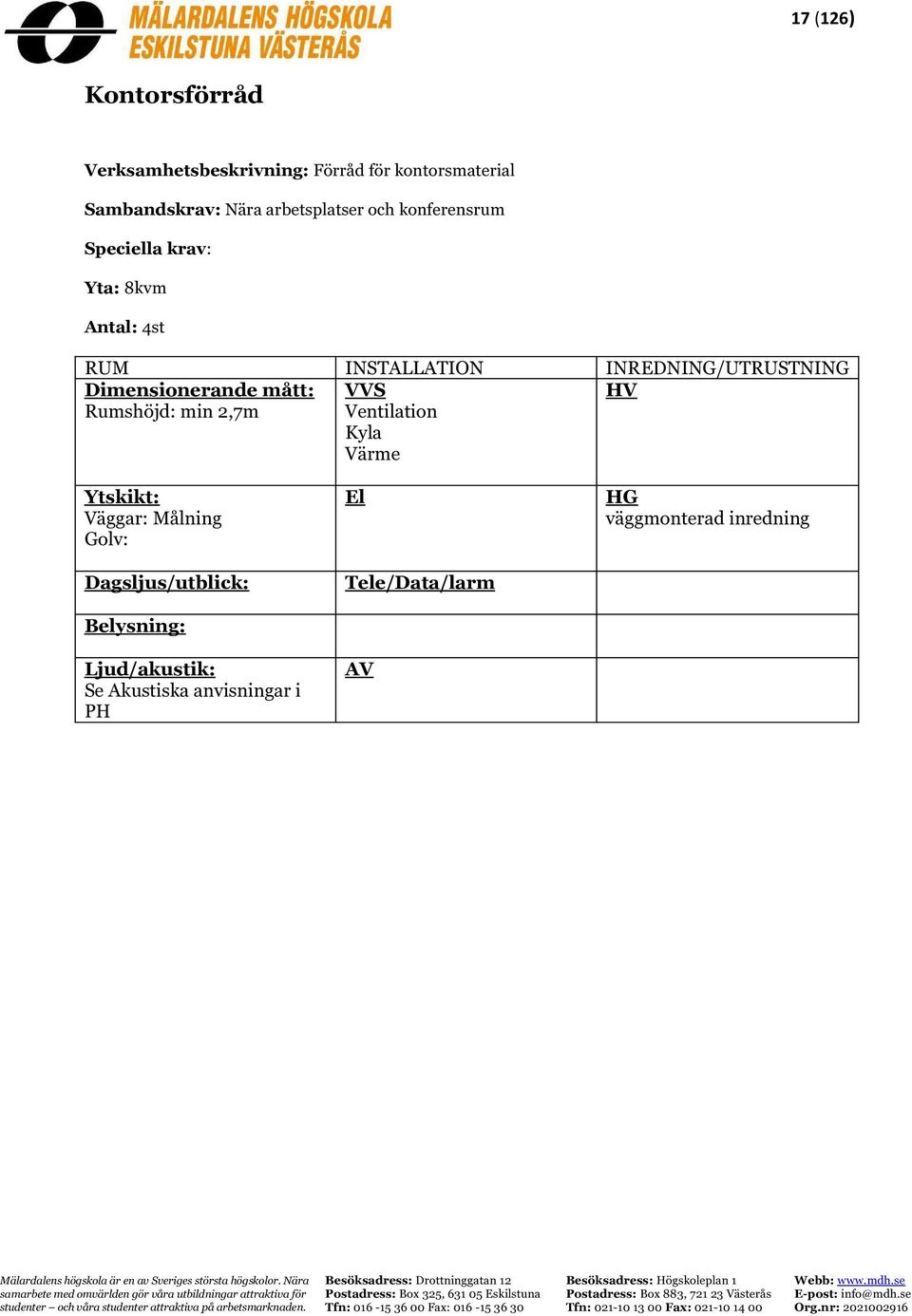

17 17 (126) Kontorsförråd Verksamhetsbeskrivning: Förråd för kontorsmaterial Sambandskrav: Nära arbetsplatser och konferensrum Speciella krav: Yta: 8kvm Antal: 4st Dimensionerande mått: VS Rumshöjd: min 2,7m Väggar: Målning Golv: väggmonterad inredning Tele/Data/larm Ljud/akustik: Se Akustiska anvisningar i PH

18 18 (126) Forskarförråd Verksamhetsbeskrivning: Förråd för forskningsmaterial, arkivering av forskningsdokumentation. Sambandskrav: Nära arbetsplatser och konferensrum Speciella krav: Brand- och stöldsäkert Yta: 7kvm Antal: 3st Dimensionerande mått: VS Rumshöjd: min 2,7m Väggar: Målning Golv: väggmonterad inredning, Brand- och stöldsäkra skåp. Tele/Data/larm Ljud/akustik: Se Akustiska anvisningar i PH

19 19 (126) Tentamensförråd Verksamhetsbeskrivning: Förråd för tentamen, arkivering av tentamina. Sambandskrav: Nära arbetsplatser och konferensrum Speciella krav: Brand- och stöldsäkert Yta: 8kvm Antal: 1st Dimensionerande mått: VS Rumshöjd: min 2,7m väggmonterad inredning, Brand- och stöldsäkra skåp. Tele/Data/larm Ljud/akustik: Se Akustiska anvisningar i PH

20 20 (126) Konferensrum ledning Verksamhetsbeskrivning: Mötesrum för högskolestyrelse och ledningsråd eller andra möten påkallade av rektor. Sambandskrav: I anslutning till ledningens arbetsplatser Speciella krav: Glasparti bredvid dörr, projektor, smartboard allt ska vara enkelt att reglera Yta: 60kvm Antal: 1st Dimensionerande mått: VS Rumshöjd min 2,7m Plats för 30 personer Fördunklingsgardiner Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande el- och nätuttag till fristående bord Tele/data/larm Kortläsare Datauttag i bord Ljud/akustik: Se Akustiska anvisningar i PH projektor i tak Tillgänglighet: whiteboard, projektor i tak, smartboard,

21 21 (126) Konferensrum 30 personer Verksamhetsbeskrivning: Mötesrum för 30 personer Sambandskrav: Nära arbetsplatser Speciella krav: Glasparti bredvid dörr. Sladdar på golv accepteras inte Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: VS Rumshöjd min 2,7m 30 personer Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande el- och nätuttag till fristående bord. Golvboxar Tele/data/larm Kortläsare Datauttag i bord Ljud/akustik: Se Akustiska anvisningar i PH projektor i tak Tillgänglighet: whiteboard, projektor i tak, smartboard, fördunklingsgardiner

22 22 (126) Konferensrum 30 personer med pentry Verksamhetsbeskrivning: Mötesrum för 30 personer med litet pentry där avtackningar personalfester mottagningar kan hållas Sambandskrav: Nära arbetsplatser Speciella krav: Glasparti bredvid dörr. Sladdar på golv accepteras inte Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: VS Rumshöjd min 2,7m 30 personer Kv och vv Micro, kylskåp, diskbänk, Golv: Textilgolv el- och nätuttag till Väggar: Målning, stänkskydd fristående bord. Golvboxar vid diskbänk Tak: Ljudabsorberande Tele/data/larm Kortläsare Datauttag i bord Ljud/akustik: Se Akustiska anvisningar i PH projektor i tak Tillgänglighet: whiteboard, projektor i tak, smartboard, fördunklingsgardiner

25 25 (126) Konferensrum personer Verksamhetsbeskrivning: Mötesrum för personer Sambandskrav: Nära arbetsplatser Speciella krav: Glasparti bredvid dörr. Sladdar på golv accepteras inte Yta: Utreds i systemhandling Antal: Utreds i systemhandling Dimensionerande mått: VS Rumshöjd min 2,7m 30 personer Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande el- och nätuttag till fristående bord. Golvboxar Tele/data/larm Kortläsare Datauttag i bord Ljud/akustik: Se Akustiska anvisningar i PH projektor i tak Tillgänglighet: whiteboard, projektor i tak, smartboard, fördunklingsgardiner

26 26 (126) Bibliotek Bokhall Verksamhetsbeskrivning: Larmat område för litteratur, cirka 180 sektioner, där en sektion är 80cm bred och 5 hyllor hög. Sittplatser, sökdatorer och utrymme i form av låsta skåp för donationer av litteratur ska finnas. Sambandskrav: Närhet till toaletter och entréer inom bibliotekets område. Speciella krav: Yta: 400kvm Antal: 1st Dimensionerande mått: Tele/data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Se Tillgänglighet i PH Bokhyllor med belysning

27 27 (126) Arbetsytor för biblioteksservice Verksamhetsbeskrivning: Ska dels innefatta biblioteksservicedisk i form av Infopunkter. En Infopunkt, innanför och en utanför larmat område. Dels självbetjäningsstationer för in- och utlåning och plats för bokvagnar. Sambandskrav: Närhet till toaletter och entréer och inom bibliotekets område Speciella krav: Yta: 100kvm Antal: Utreds i systemhandling Dimensionerande mått: Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm

28 28 (126) Backoffice Verksamhetsbeskrivning: Arbetsplatser i anslutning till biblioteksservices Infopunkter. Sambandskrav: I anslutning till Infopunkter. Speciella krav: Utformas och utrustas som ett arbetsrum för en arbetsplats per rum. Yta: 10kvm Antal: 2st Dimensionerande mått: Tele/data/larm kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

29 29 (126) Öppna studieplatser inom biblioteket Verksamhetsbeskrivning: Utanför larmat område, dels bord för 4 personer(totalt 48platser), dels bekväma enskilda studieplatser med och utan bord (16platser). Sambandskrav: Inom bibliotekets område. Speciella krav: Yta: 450kvm Antal: 1st Dimensionerande mått: Tele/data/larm Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

30 30 (126) Datorplatser i biblioteket Verksamhetsbeskrivning: Utanför larmat område, arbetsplatser med dator, 1 person per dator (34st). Ståplatser med datorer (8st) handledningsplatser, för handledare och 1-2 studenter (2st) Sambandskrav: Inom bibliotekets område. Speciella krav: Yta: 100kvm Antal: 1st Dimensionerande mått: Tele/data/larm Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

31 31 (126) Utrymme för skrivare och kopiator för studenter Verksamhetsbeskrivning: En plats utanför larmat område och en plats innanför larmat område. Sambandskrav: Inom bibliotekets område. Speciella krav: Arbetsbänk vid sidan av kopiator samt källsortering för papper. Yta: 10kvm Antal: 2st Dimensionerande mått: Tele/data/larm Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

32 32 (126) Tyst läsesal Verksamhetsbeskrivning: Sittplatser i ett avskilt rum Sambandskrav: Inom bibliotekets område. Speciella krav: Gärna utsikt mot bibliotek men väl ljudisolerat mot bibliotekets verksamhet. Yta: 40kvm Antal: 1st Dimensionerande mått: 14 platser Tele/data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

33 33 (126) Grupprum 4-6 personer Verksamhetsbeskrivning: Rum med plats för bord och 4-6 stolar Sambandskrav: Inom bibliotekets område. Speciella krav: Yta: 10kvm Antal: 5st Dimensionerande mått: 4-6 platser Tele/data/larm Kortläsare Projektor i tak Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Projektor i tak Projektor i tak Whiteboard

34 34 (126) Grupprum 6-8 personer Verksamhetsbeskrivning: Rum med plats för bord och 6-8stolar Sambandskrav: Inom bibliotekets område. Speciella krav: Yta: 15kvm Antal: 5st Dimensionerande mått: 6-8platser Tele/data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Projektor i tak Projektor i tak Whiteboard

35 35 (126) Datorsal Verksamhetsbeskrivning: Utbildningssal med 20 sittplatser och 10 datorer samt lärarplats. Sambandskrav: Inom bibliotekets område. Speciella krav: Yta: 60kvm Antal: 1st Dimensionerande mått: 20 personer + lärare Klädkrokar Tele/data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Projektor i tak Projektor i tak Whiteboard

36 36 (126) Arbetsplatser för bibliotekspersonal Verksamhetsbeskrivning: Arbetsplatser hälften i egna rum och andra hälften i delade rum. Sambandskrav: Nära till bibliotekets område och nära övriga arbetsplatser. Speciella krav: Yta: 100kvm Antal: Utreds i systemhandlingsskede. Dimensionerande mått: 10 platser Dagsljus Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm

37 37 (126) Utrymme för skrivare och kopiator för bibliotekspersonal Verksamhetsbeskrivning: Rum för kopiering och utskrifter, plats för arbetsbänk och källsortering. Sambandskrav: Nära bibliotekets arbetsplatser. Speciella krav: Yta: 10kvm Antal: 1st Dimensionerande mått: Dagsljus krävs inte Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm

38 38 (126) Uppackningsutrymme Verksamhetsbeskrivning: Utrymme för bokhantering, godsmottagning och fjärrlån. Sambandskrav: Nära bibliotekspersonalens arbetsrum och bokhall. Speciella krav: Yta: 30kvm Antal: 1st Dimensionerande mått: Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm

39 39 (126) Pausrum för bibliotekspersonal Verksamhetsbeskrivning: Rum för plats personalen för rast och fika, sittplatser för 8-10 personer. Sambandskrav: Nära bibliotekspersonalens arbetsplatser. Speciella krav: Yta: 25kvm Antal: 1st Dimensionerande mått: 8-10 personer Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Diskbänk kv/vv Uttag för kaffemaskin, vattenkokare och micro Tele/data/larm

40 40 (126) Materialförråd för bibliotek Verksamhetsbeskrivning: Förråd för förbrukningsmaterial och utrustning. Sambandskrav: Inom bibliotekets område. Speciella krav: Yta: 20kvm Antal: 1st Dimensionerande mått: Dagsljus krävs ej Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm Kortläsare Hyllsystem

41 41 (126) Cesam och idélabb Mingelyta med pentry Verksamhetsbeskrivning: En mötesplats för event, möten mellan högskola och näringsliv, möten mellan högskolansverksamheter. Det ska finnas ett enklare pentry med bardisk. Verksamhet kan pågå utanför kontorstid och vara representativ. Sambandskrav: Entrén Speciella krav: Bardisk, pentry Yta: 40kvm Antal: 1st Dimensionerande mått: 30 personer Rumshöjd minst 3m Diskbbänk kv/vv Diskbänk, kyl/frys, diskmaskin, micro och plats för kaffemaskin Tele/data/larm Indirekt dagsljus Kortläsare Kunna variera karaktären på belysningen Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Projektor i tak Projektor, whiteboard, kaffemaskin

42 42 (126) Enskilt arbetsrum litet Verksamhetsbeskrivning: En arbetsplats med utrymme för en besöksstol Sambandskrav: Nära övriga lokaler för Cesam och idélabb Speciella krav: Glasparti bredvid dörr Yta: c:a 8kvm Antal: 4st Dimensionerande mått: Rumshöjd min 2,7m Väggar: Målning Tak: Ljudabsorberande Tele/data/larm Dagsljus 3 st datauttag Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

43 43 (126) Storkontor 2 personer Verksamhetsbeskrivning: 2 arbetsplatser Sambandskrav: Nära övriga lokaler för Cesam och idélabb Speciella krav: Glasparti bredvid dörr Yta: c:a 16kvm Antal: 2st Dimensionerande mått: Rumshöjd min 2,7m Golv: Textilgolv Väggar: Målning Tak: Ljudabsorberande Tele/data/larm Dagsljus 3 st datauttag per arbetsplats Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet:

44 44 (126) Datorsal Verksamhetsbeskrivning: Utbildningssal med 16 platser varav 16 utrustade med dator samt lärarplats. Sambandskrav: Cesams lokaler, kan samnyttjas och samlokaliseras med biblioteket. Speciella krav: Yta: 40kvm Antal: 1st Dimensionerande mått: 16 personer samt 1 lärare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm kortläsare

45 45 (126) Inspelningsstudio Verksamhetsbeskrivning: Ett rum för inspelning av föreläsningar, det ska finnas utrymme för inspelningskamera och bakgrund samt arbetsplats för redigering. Sambandskrav: Cesams lokaler, kan samnytt Speciella krav: Rumsakustik och ljudisolering från omgivande verksamhet måste särskilt beaktas. Yta: 20kvm Antal: 1st Dimensionerande mått: Dagsljus en nödvändig Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm Inbrottslarm? kortläsare

46 46 (126) Rum för studenthandledning Verksamhetsbeskrivning: Ett grupprum som möbleras med mindre bord och sittplatser för 2 till 10 personer. Sambandskrav: Övriga Cesam lokaler Speciella krav: Yta: 20kvm Antal: 1st Dimensionerande mått: 10 personer Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm kortläsare Projektor i tak Projektor, whiteboard

47 47 (126) Inkubatorsrum Verksamhetsbeskrivning: Ett rum där studenter prövar sina affärsidéer innan man startar eget företag. Rummet ska inneha 5 små arbetsplatser där studenter kan arbeta och utveckla sina idéer med stöd av personal från idélabb samt 10 låsbara skåp för material. Sambandskrav: Övriga Cesams lokaler Speciella krav: Yta: 40kvm Antal: 1st Dimensionerande mått: 5 personer Golv: Textilmattor Väggar: Målade Tak: Ljudabsorberande Indirekt dagsljus Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Tele/data/larm kortläsare

48 48 (126) Förråd för inspelningsstudio Verksamhetsbeskrivning: Förråd för inspelningsstudion Sambandskrav: I anslutning till inspelningsstudion Speciella krav: Yta: 8kvm Antal: 1st Dimensionerande mått: Tele/data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Hyllsystem

49 49 (126) Pausrum Verksamhetsbeskrivning: Rum för personalens rast och fika. Sambandskrav: I anslutning till övriga Cesam lokaler ska kunna samnyttjas med bibliotekets och studenttorgets personal. Speciella krav: Yta: 13kvm Antal: 1st Dimensionerande mått: Tele/data/larm kortläsare Ljud/akustik: Se Akustiska anvisningar i PH Tillgänglighet: Kyl och frys, diskbänk och diskmaskin plats för micro och kaffemaskin Kaffemaskin

50 50 (126) Allmänna utbildningslokaler Hörsal för 300 personer Verksamhetsbeskrivning: Med hörsal menas undervisningslokal med gradänger. Undervisning, konferenser och tentamen. För att sal ska fungera för tentamen behövs fler gångar/trapplöp. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Man ska kunna nå hörsalen från två våningar. Alla hörsalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Närhet till toaletter och entréer Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 360kvm Antal: 1st Dimensionerande mått: Antal personer: 300+lärare +några platser för funktionshindrade. Verksamhet kl Gradänger: Goda siktlinjer Klädkrokar Ljusanläggning Fördunklingsgardiner Dagsljus med möjlighet till fördunkling Eventuell läsbelysning vid stolen. Ljud/akustik: Se Akustiska anvisningar i PH Hörslinga. Tillgänglighet: Fällbara skrivtavlor för stående lyssnare ska finnas på bakersta radens förhöjda rygg. (utöver 300 platser) Övrigt se Tillgänglighet i programhandling. Tele/data/larm (kapacitet för Gradängstolar, Höj-och 300 pers) sänkbara skrivtavlor, Kortläsare 2 projektorer i tak, -uttag till alla sittplatser. inspelningsutrustning Nätuttag till en viss del av sittplatserna. EL- och nätuttag till min. 2 st. lärarplatser. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats samt annan plats vid sidan av.

51 51 (126) Hörsal för 180 personer Verksamhetsbeskrivning: Med hörsal menas undervisningslokal med gradänger. Undervisning, konferenser och tentamen. För att sal ska fungera för tentamen behövs fler gångar/trapplöp. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Man ska kunna nå hörsalen från två våningar. Alla hörsalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Närhet till toaletter och entréer Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 220kvm Antal: 1st Dimensionerande mått: Antal personer: 180+lärare +några platser för funktionshindrade. Verksamhet kl Gradänger: Goda siktlinjer Klädkrokar Ljusanläggning Fördunklingsgardiner Dagsljus med möjlighet till fördunkling. Eventuell läsbelysning vid stolen. Ljud/akustik: Se Akustiska anvisningar i PH. Hörslinga. Tillgänglighet: Fällbara skrivtavlor för stående lyssnare ska finnas på bakersta radens förhöjda rygg. (utöver 180 platser) Övrigt se Tillgänglighet i programhandling. Tele/data/larm kortläsare -uttag till alla sittplatser. Nätuttag till en viss ännu inte bestämd del av sittplatserna. EL- och nätuttag till min. 2 st. lärarplatser. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats samt annan plats vid sidan av. Gradängstolar, Höj-och sänkbara skrivtavlor, 2 projektorer i tak, inspelningsutrustning

52 52 (126) Hörsal för 120 personer Verksamhetsbeskrivning: Med hörsal menas undervisningslokal med gradänger. Undervisning, konferenser och tentamen. För att sal ska fungera för tentamen behövs fler gångar/trapplöp. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla hörsalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Närhet till toaletter och entréer Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 170kvm Antal: 2st Dimensionerande mått: Antal personer: 120+lärare +några platser för funktionshindrade. Verksamhet kl Gradänger: Goda siktlinjer Klädkrokar Ljusanläggning Fördunklingsgardiner Dagsljus med möjlighet till fördunkling. Eventuell läsbelysning vid stolen. Ljud/akustik: Se Akustiska anvisningar i PH Hörslinga. Tillgänglighet: Fällbara skrivtavlor för stående lyssnare ska finnas på bakersta radens förhöjda rygg. (utöver 120 platser) Övrigt se Tillgänglighet i programhandling. Tele/data/larm kortläsare -uttag till alla sittplatser. Nätuttag till en viss ännu inte bestämd del av sittplatserna. EL- och nätuttag till min. 2 st. lärarplatser. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats samt annan plats vid sidan av. Gradängstolar, Höj-och sänkbara skrivtavlor, 2 projektorer i tak, inspelningsutrustning

53 53 (126) Hörsal för 90 personer Verksamhetsbeskrivning: Med hörsal menas undervisningslokal med gradänger. Undervisning, konferenser och tentamen. För att sal ska fungera för tentamen behövs fler gångar/trapplöp. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla hörsalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Närhet till toaletter och entréer Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 150kvm Antal: 3 st Dimensionerande mått: Antal personer: 90+lärare +några platser för funktionshindrade. Verksamhet kl Gradänger: Goda siktlinjer Klädkrokar Ljusanläggning Fördunklingsgardiner Dagsljus med möjlighet till fördunkling. Eventuell läsbelysning vid stolen. Ljud/akustik: Se Akustiska anvisningar i PH. Hörslinga. Tillgänglighet: Fällbara skrivtavlor för stående lyssnare ska finnas på bakersta radens förhöjda rygg. (utöver 90 platser) Övrigt se Tillgänglighet i programhandling. Tele/data/larm kortläsare -uttag till alla sittplatser. Nätuttag till en viss ännu inte bestämd del av sittplatserna. EL- och nätuttag till min. 2 st. lärarplatser. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats samt annan plats vid sidan av. Gradängstolar, Höj-och sänkbara skrivtavlor, 2 projektorer i tak, inspelningsutrustning

54 54 (126) Hörsal för 60 personer Verksamhetsbeskrivning: Med hörsal menas undervisningslokal med gradänger. Undervisning, konferenser och tentamen. För att sal ska fungera för tentamen behövs fler gångar/trapplöp. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla hörsalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Närhet till toaletter och entréer Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 100kvm Antal: 2 st Dimensionerande mått: Antal personer: 60+lärare +några platser för funktionshindrade. Verksamhet kl Gradänger: Goda siktlinjer Klädkrokar Ljusanläggning Fördunklingsgardiner Dagsljus med möjlighet till fördunkling. Eventuell läsbelysning vid stolen. Ljud/akustik: Se Akustiska anvisningar i PH. Hörslinga. Tillgänglighet: Fällbara skrivtavlor för stående lyssnare ska finnas på bakersta radens förhöjda rygg. (utöver 60 platser) Övrigt se Tillgänglighet i programhandling. Tele/data/larm kortläsare -uttag till alla sittplatser. Nätuttag till en viss ännu inte bestämd del av sittplatserna. EL- och nätuttag till min. 2 st. lärarplatser. Gradängstolar, Höj-och sänkbara skrivtavlor, 2 projektorer i tak, inspelningsutrustning Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats samt annan plats vid sidan av.

55 55 (126) Lärosal 90 personer Verksamhetsbeskrivning: Med lärosal menas undervisningslokal platta undervisningslokaler som är lärarledda. Undervisning, konferenser och tentamen. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla lärosalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Nära till grupprum. Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 200kvm Antal: 1st Dimensionerande mått: Antal personer: 90+lärare Verksamhet kl Rumshöjd: min 3,5m Klädkrokar Fördunklingsgardiner Hörslinga Dagsljus med möjlighet till fördunkling. Ljud/akustik: Se Akustiska anvisningar i PH Hörslinga. - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Tele/data/larm kortläsare - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats och vid sidan av Höj-och sänkbara skrivtavlor, 2 projektorer i tak

56 56 (126) Lärosal 60 personer Verksamhetsbeskrivning: Med lärosal menas undervisningslokal platta undervisningslokaler som är lärarledda. Undervisning, konferenser och tentamen. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla lärosalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Nära till grupprum. Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 120kvm Antal: 2st Dimensionerande mått: Antal personer: 60+lärare Verksamhet kl Rumshöjd: min 3,5m Klädkrokar Fördunklingsgardiner Hörslinga Dagsljus med möjlighet till fördunkling. Ljud/akustik: Se Akustiska anvisningar i PH. Hörslinga. - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Tele/data/larm kortläsare - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats och vid sidan av Höj-och sänkbara skrivtavlor, 2 projektorer i tak

57 57 (126) Lärosal 48 personer Verksamhetsbeskrivning: Med lärosal menas undervisningslokal platta undervisningslokaler som är lärarledda. Undervisning, konferenser och tentamen. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla lärosalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Nära grupprum. Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 100kvm Antal: 7st Dimensionerande mått: Antal personer: 48+lärare Verksamhet kl Rumshöjd: min 3,5m Klädkrokar Fördunklingsgardiner Hörslinga Dagsljus med möjlighet till fördunkling. Ljud/akustik: Se Akustiska anvisningar i PH Hörslinga. - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Tele/data/larm kortläsare - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats och vid sidan av Höj-och sänkbara skrivtavlor, 2 projektorer i tak

58 58 (126) Lärosal 40 personer Verksamhetsbeskrivning: Med lärosal menas undervisningslokal platta undervisningslokaler som är lärarledda. Undervisning, konferenser och tentamen. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla lärosalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Nära till grupprum. Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 80kvm Antal: 2 st Dimensionerande mått: Antal personer: 40+lärare Verksamhet kl Rumshöjd: min 3,5m Klädkrokar Fördunklingsgardiner Hörslinga Dagsljus med möjlighet till fördunkling Ljud/akustik: Se Akustiska anvisningar i PH - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Tele/data/larm kortläsare - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats och vid sidan av Höj-och sänkbara skrivtavlor, 2 projektorer i tak

59 59 (126) Lärosal 30 personer Verksamhetsbeskrivning: Med lärosal menas undervisningslokal platta undervisningslokaler som är lärarledda. Undervisning, konferenser och tentamen. Salarna ska utformas med dubbla höj- och sänkbara skrivtavlor och kunna fördunklas. Alla lärosalar förses med möjlighet till projektorer i tak, golvstående eller vägghängda skrivtavlor och klädkrokar på vägg i erforderlig omfattning. Sambandskrav: Nära grupprum. Speciella krav: Det ska finnas möjlighet att se om lokalen är upptagen, utan att öppna dörren, t ex genom fönster bredvid dörr. Yta: 65kvm Antal: 3st Dimensionerande mått: Antal personer: 30+lärare Verksamhet kl Rumshöjd: min 3,5m Klädkrokar Fördunklingsgardiner Varannan sal förses med hörslinga Dagsljus med möjlighet till fördunkling Ljud/akustik: Se Akustiska anvisningar i PH Varannan sal förses med hörslinga. - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Sladdar på golv accepteras inte Tele/data/larm Kortläsare - och nätuttag till lärarplats. - och nätuttag till sittplatser utreds vidare. Högtalarsystem Manöversystem All manövrering ska kunna ske från lärarplats och vid sidan av Projektor i tak ska placeras centriskt ena skrivtavlan. Höj-och sänkbara skrivtavlor, projektor i tak, inspelningsutrustning

60 60 (126) Grupprum 15 personer Verksamhetsbeskrivning: Schemalagd undervisning och självstudier. Sambandskrav: Nära grupprum och lärosalar Speciella krav: Yta: 30kvm Antal: 4st Dimensionerande mått: Antal personer: 15 Verksamhet kl 8-22 Klädkrokar - och nätuttag till bord utreds Projektor i tak, whiteboard Dagsljus eller indirekt ljus Ljud/akustik: Se Akustiska anvisningar i PH vidare. Tele/data/larm - och nätuttag bord Projektor i tak

63 63 (126) Grupprum 4-6 personer Verksamhetsbeskrivning: Schemalagd undervisning och självstudier. Sambandskrav: Nära grupprum och lärosalar Speciella krav: Yta: 15kvm Antal: 10st Dimensionerande mått: Antal personer: 4-6 Verksamhet kl 8-22 Klädkrokar - och nätuttag till bord utreds Projektor i tak, whiteboard Dagsljus eller indirekt ljus Ljud/akustik: Se Akustiska anvisningar i PH vidare. Tele/data/larm - och nätuttag bord Projektor i tak

64 64 (126) Materialförråd Verksamhetsbeskrivning: Förråd för utbildningssalar Sambandskrav: Nära lärosalar och hörsalar Speciella krav: Yta: 15kvm Antal: 1st Dimensionerande mått: VS Rumshöjd: min 2,7m väggmonterad inredning Ljud/akustik: Se Akustiska anvisningar i PH Tele/Data/larm

65 65 (126) IDT-lokaler Studio Verksamhetsbeskrivning: Lokal där man bygger utställningar och även ställer ut. I studion sker även undervisning t.ex. i rumsliggestaltning, workshops för akademin och inbjudna gäster. Det innebär att den ska kunna ommöbleras och förändras avseende ljus och ljud. Väggarna ska kunna användas för montering av utställningsmaterial och skrivtavlor upp till en höjd 3-4m från golv däröver utformas väggarna med hänsyn till rumsakustikens behov. Sambandskrav: Nära godsmottagning och förråd Speciella krav: Skena för draperier runt alla väggar. Rår i tak för belysningsarmaturer. Port med bredd 2,4 meter och höjd 3 meter, separat gångdörr, tröskel som medger intransport av känsligt gods. God ljudisolering mot omgivande verksamhet. Telfer. Fönster i fasad, för att kunna skapa utställningsmiljöer i dagsljus men även ge möjlighet till insyn för att visa upp utställningar för allmänheten. Yta: 250kvm Antal: 1st Dimensionerande mått: Rumshöjd: 8m VS Diskbänk med två hoar Väggar: Målning Golv: Scengolv Tak: ljudabsorbenter Dagsljus som ett inslag i utställningsmiljöer. Rår i tak för belysningsarmaturer. Ljud/akustik: Diskbänk med kv/vv Starkström 64A, där uttag av starkström ska kunna stängas och låsas om. Styrning av belysning på rår. Tele/Data/larm Kortläsare Se Akustiska anvisningar i PH Belysningsarmatur av varierande slag och ljusstyrka Skena för draperier runt alla väggar.

66 66 (126) Förråd till studio Verksamhetsbeskrivning: Förråd till studio, innehållande rekvisita t.ex. möbler, armaturer ej byggmaterial. Sambandskrav: Nära studio och godsmottagning Speciella krav: Dubbeldörr, bredd 1,8meter, höjd 2,4 meter, tröskel som medger intransport av känsligt gods. Yta: 60kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 2,7m VS Väggar: Målning Golv: Betonggolv väggmonterad inredning, typ hyllor för tung utrustning, låsbart skåp, ritningshurts Tele/Data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH

67 67 (126) Träverkstad Verksamhetsbeskrivning: Sal med träbearbetande maskiner. Sambandskrav: Nära förråd för trä- och metallverkstäder och goda samband med metallverkstad, materiallabb och prototyplabb. Speciella krav: Dubbeldörr, bredd 1,8meter höjd 2,7 meter. Tröskel som medger intransport av känsligt gods. Möjlighet till inlastning av stora skivor(2,4x4,0 m) och långa reglar (6m). Punktutsug vid vissa maskiner med idag oklart antal och placering. Diskbänken ska förses avskiljare för gips, lera och betong. Vissa maskiner ger upphov till vibrationer och höga ljudnivåer vilka ska omhändertas. Lokalen ska dimensioneras för att klara friplacering av tunga maskiner. Yta: 90kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 4m Väggar: Målning Golv: Betonggolv Tak: ljudabsorbenter Dagsljus är inte ett krav. VS Diskbänk med kv/vv, Ögondusch Punktutsug vid maskiner Uppsäkring för maskiner, nödstopp, 16A elhandske 3-fas, central nyckelbrytare för ström till vissa maskiner Tele/Data/larm Kortläsare, nödstopp Ljud/akustik: Se Akustiska anvisningar i PH Diskbänk med stora hoar Ögondusch Träbearbetande maskiner

68 68 (126) Metallverkstad Verksamhetsbeskrivning: Sal med metallbearbetande maskiner, heta arbeten utförs. Sambandskrav: Nära förråd för trä- och metallverkstäder och goda samband med träverkstad, materiallabb och prototyplabb. Speciella krav: Dubbeldörr, bredd 1,8meter höjd 2,7 meter. Tröskel som medger intransport av känsligt gods. God ljudisolering mot omgivande verksamhet. Möjlighet till inlastning av långa stänger(6m). Punktutsug vid vissa maskiner med idag oklart antal och placering. Diskbänken ska förses avskiljare för gips, lera och betong. Vissa maskiner ger upphov till vibrationer och höga ljudnivåer vilka ska omhändertas. Lokalen ska dimensioneras för att klara friplacering av tunga maskiner. Yta: 90kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 4m Väggar: Målning Golv: Betonggolv Tak: ljudabsorbenter Dagsljus är inget krav. Ljud/akustik: Se Akustiska anvisningar i PH VS Diskbänk med kv/vv, Ögondusch Punktutsug vid maskiner Uppsäkring för maskiner, nödstopp, 16A elhandske 3-fas, central nyckelbrytare för ström till vissa maskiner Tele/Data/larm Kortläsare, nödstopp Diskbänk stora hoar Ögondusch Metallbearbetande maskiner

69 69 (126) Förråd för trä- och metallverkstad Verksamhetsbeskrivning: Förråd för trä- och metallverkstad, förvaring av byggmaterial t.ex. stora skivor, långa stänger. Sambandskrav: Nära trä- och metallverkstad samt godsmottagning Speciella krav: Dubbeldörr, bredd 1,8meter, höjd 2,7 meter, tröskel som medger intransport av känsligt gods. Väggar ska vara tåliga mot stötar och klara tunga infästningar. Yta: 30kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 3,5m VS Väggar: Målning Golv: Betonggolv väggmonterad inredning, typ hyllor för tung utrustning Tele/Data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH

70 70 (126) MUX-labb Verksamhetsbeskrivning: Tre separata utrymmen; manöverrum, labb och förråd i anslutning till varandra. Från manöverrum skall finnas ett fönster in till labb och en dörr mellan manöverrum och labb med god ljudisolering. Ett laboratorium där man observerar hur man löser uppgifter t.ex. läser och använder bruksanvisningar. Sambandskrav: Speciella krav: Fönster mellan manöverrum och labb fönstret ska kunna täckas från manöverrummet. Möjlighet till draperier runt alla väggar i labb. Yta: 60kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 2,7m VS Väggar: Målning Tak: Ljudabsorberande Inget krav på dagsljus. Ljud/akustik: Se Akustiska anvisningar i PH Tele/Data/larm Kortläsare till alla tre utrymmen Inspelnings möjligheter i labbet.

71 71 (126) Ljudlabb Verksamhetsbeskrivning: Manöverrum, labb och förråd i anslutning till varandra. Från manöverrum skall finnas ett fönster in till labb från manöverrum. Extra stora krav på ljudisolering och ljudmiljö. Sambandskrav: Speciella krav: Från manöverrum skall finnas ett fönster in till labb från manöverrum. Extra stora krav på ljudisolering och ljudmiljö. Yta: 20kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 2,7m VS Väggar: Målning Tak: Ljudabsorberande Inget krav på dagsljus Tele/Data/larm Kortläsare till alla tre utrymmen Ljud/akustik: Se Akustiska anvisningar i PH

72 72 (126) IDTs utställningsyta Verksamhetsbeskrivning: Utställningsyta används som undervisningslokal och utställning för färdiga arbeten. Sambandskrav: Nära IDTs designstudios. Speciella krav: Öppen yta med tillgång till dagsljus. Ytan ska vara delvis omsluten av väggar. Väggarna och taket ska vara tåliga och klara infästningar och upphängningar. Yta: 90kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 4m VS Tak: Ljudabsorberande, Väggar: Ska klara infästningar och upphängningar. Uttag till fritt stående föremål Vägg- och takhängda utställningsföremål. Tillgång till dagsljus Rå-system i taket. Reglerbar belysning i styrka riktning Ljud/akustik: Se Akustiska anvisningar i PH Tele/Data/larm

73 73 (126) Materiallabb Verksamhetsbeskrivning: Är ett provningslab. Där utför man provningar av olika slag, stötprover, slagprover, uthållighet mm. Även teoretiska genomgångar förekommer, då vanliga bord och stolar behövs för en mindre grupp på personer, projektor i tak och whiteboard. Provningsmaskinerna är tunga men inte särskilt högljudda. Rummet måste vara dammfritt då provning av t ex ytor glansvärde görs. Idag finns en separat spånutsug. Diskbänk med kv/vv behövs. Etsande arbeten utförs och önskemål finns om möjlighet för en härdningsugn. 3-fas behövs. Golvmaterial behöver inte vara betong. Runt härdningsugn måste golvet vara värmetåligt. Sambandskrav: Goda samband med träverkstad, metallverkstad och prototyplabb. Speciella krav: Dubbeldörr, bredd 1,8meter höjd 2,7 meter. Tröskel som medger intransport av känsligt gods. Lokalen ska dimensioneras för att klara friplacering av tunga maskiner. Yta: 90kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 3,5m Golv: Betong Väggar: Målning Tak: Ljudabsorberande Ljud/akustik: Se Akustiska anvisningar i PH VS Diskbänk kv/vv Tryckluft Punktsug Tryckluft 3-fas Tele/Data/larm Kortläsare, datanätverk Diskbänk stor ho Vägghängda utställningsföremål

74 74 (126) Prototyplabb Verksamhetsbeskrivning: Är en lättare verkstad där man tillverkar protyper i plast och vissa metaller. Tunga maskiner (CNC) men även arbetsbänkar och vanliga arbetsplatser. Separata utsug från varje maskin. 3-fas behövs. 3D-skrivare finns och är känslig för damm, och behöver därför eget dammfritt utrymme. Golvmaterial behöver inte vara betong. Sambandskrav: Goda samband med träverkstad, metallverkstad och materiallabb. Speciella krav: Dubbeldörr, bredd 1,8meter höjd 2,7 meter. Tröskel som medger intransport av känsligt gods. Separat utrymme för 3D-skrivare. Lokalen ska dimensioneras för att klara friplacering av tunga maskiner. Yta: 90kvm Antal: 1st Dimensionerande mått: VS Rumshöjd: min 3,5m Diskbänk kv/vv Diskbänk Ögondusch Ögondusch Tryckluft Punktutsug Golv: Betong Väggar: Målning Tak: Ljudabsorberande Tryckluft 3-fas Vägghängda utställningsföremål Tele/Data/larm Kortläsare, datanätverk Ljud/akustik: Se Akustiska anvisningar i PH

75 75 (126) Designstudio Verksamhetsbeskrivning: Undervisningslokaler för bl.a. undervisning i rumslig gestaltning. Sambandskrav: Goda samband mellan salarna och förråd för designstudios. Speciella krav: Glasparti bredvid dörr. Höj- och sänkbara skrivtavlor, projektor i tak vid sidan av skrivtavlan. Möjlighet att montera skisser på väggar, väggar ska medge väggmonterad inredning. Yta: 90kvm Antal: 3st Dimensionerande mått: VS Rumshöjd: min 3,5m Diskbänk kv/vv Diskbänk två hoar Fördunklingsgardiner Klädkrokar Väggar: Målning, ska klara infästningar och upphängningar. Tak: Ljudabsorberande Dagsljus ska finnas. Ljud/akustik: Se Akustiska anvisningar i PH Kunna ansluta datorer mitt i Whiteboard, projektor i tak rummet Tele/Data/larm Kortläsare Kunna ansluta datorer mitt i rummet

76 76 (126) Förråd för designstudios Verksamhetsbeskrivning: Förråd för designstudios, för förvaring av undervisningsmaterial. Sambandskrav: Goda samband med designstudios Speciella krav: Yta: 50kvm Antal: 1st Dimensionerande mått: Rumshöjd: min 2,7m VS Väggar: Målning Vägghängd utrustning Tele/Data/larm Kortläsare Ljud/akustik: Se Akustiska anvisningar i PH

77 77 (126) Datorsal Verksamhetsbeskrivning: Undervisning med 30 platser, 1 dator per plats samt lärarplats. Sambandskrav: Inom IDTs område. Speciella krav: Glasparti bredvid dörr. Höj- och sänkbara skrivtavlor, projektor i tak vid sidan av skrivtavla. Yta: 90kvm Antal: 2st Dimensionerande mått: 30 personer + lärare VS Klädkrokar Rumshöjd: min 3,5m Fördunklingsgardiner Väggar: Målning Tak: Ljudabsorberande Dagsljus ska finnas. Ljud/akustik: Se Akustiska anvisningar i PH och nätanslutningar till 31 datorer samt uttag för studenternas privata datorer Tele/Data/larm Kortläsare projektor i tak projektor i tak Höj- och sänkbara skrivtavlor
