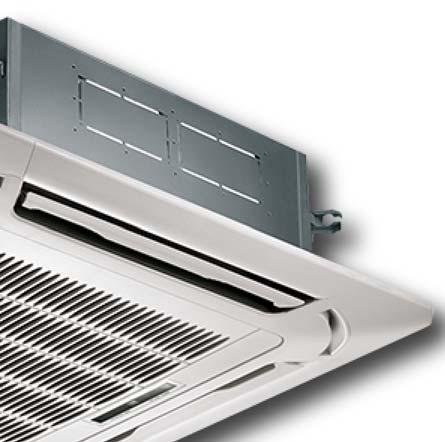

1 DRIFT & SKÖTSELANVISNINGAR 4-vägs takkassett KI-M

2 INNEHÅLL SIDA Utsätt inte kroppen för kallt luftflöde under en längre tid. 1. VIKTIG SÄKERHETS INFORMATION DELARNAS BETECKNINGAR AGGREGATETS DRIFT OCH PRESTANDA TIPS FÖR EKONOMISK DRIFT JUSTERING AV LUFTFLÖDESRIKTNING UNDERHÅLL FEL OCH ORSAKER FELSÖKNING FELKODER VIKTIG SÄKERHETSINFORMATION För att undvika skador på person och egendom måste dessa instruktioner följas. Felaktig drift orsakad av att ingen hänsyn tagits till dessa, kan orsaka skador. Säkerhetsföreskrifterna är uppdelade i två kategorier. Dessa skall läsas igenom noga. Oaktsamhet till varningarna kan leda till svåra skador. Anläggningen skall installeras av kompetent utbildad personal enligt gällande regler och föreskrifter. För inte in fingrar, pinnar eller andra föremål i luftintag eller utblåsningar. Fläktar roterar med hög hastighet och skador kan uppstå. Använd aldrig sprayer, lack eller färg nära aggregatet Detta kan orsaka brand. Vidrör inte de horisontella luftriktarna för luftutblåsning då dessa är aktiva. Risk föreligger för klämskador på fingrarna. För inte in några föremål i luftintag eller utblåsningar. Föremål kan komma åt fläktar med hög hastighet. Utför inte service på anläggningen själv. Får endast utföras av kompetent utbildad personal. Släng inte denna anläggning som hushållssopor. Demontering, skrotning och omhändertagande skall utföras av utbildad personal. Släng inte elektriska komponenter bland hushållssopor, dessa skall miljösorteras. Anlita utbildad personal för detta som vet hur de olika delarna skall sorteras. Köldmediet i anläggningen är säkert och skall normalt inte läcka ut. Om läckage uppstår och köldmediet kommer i kontakt med öppen låga etc. kan detta resultera i skadlig gas. Stäng av uppvärmningsanordningar med öppen låga, ventilera rummet och kontakta installatören. Använd inte anläggningen förrän servicepersonal har konstaterat att läckaget är reparerat. FÖRSIKTIGHET Alla varningar måste efterlevas för att undvika skada på person och utrustning. Installation och underhåll får endast utföras av behörig personal. Kontakta installatören om problem skulle uppstå på anläggningen. För att undvika elchocker, brand eller skada eller man känner brandlukt skall man stänga av anäggningen och kontakta installatören. Utsätt aldrig inomhusdelen eller fjärrkontrollen för vatten. Detta kan leda till elchock. Tryck aldrig på fjärrkontrollens knappar med ett hårt vasst föremål. Fjärrkontrollen kan skadas. Använd inte aggregatet för andra ändamål. Aggregatet är endast avsett för luftkonditionering. Använd det inte för att kyla precisions instrument, mat, plantor, djur eller konst. Innan rengöring skall utföras stoppas driften, stäng av strömbrytaren innan anläggning eller drag ut sladden. Fara föreligger för elchock och skador. För att undvika elchocker och brandrisker bör man montera en jordfelsbrytare till anläggningen. Kontrollera att anläggningen är skyddsjordad. För att undvika elchocker måste anläggningen vara ordentligt skyddsjordad (kontakta elektriker). Använd endast elsäkring av samma storlek som innan vid ev. byte. Bruksanvisning Kassettmodell KI-M TPi Klimatimport AB info@tpiab.com 1

3 Använd inte anläggningen med våta händer. Risk för elchock. Rör inte värmeväxlarens lameller. Dessa är vassa och kan orsaka skador. Placera inte föremål under aggregatet som kan skadas av fukt. Kondensbildning kan ske när luftfuktigheten är hög och skall ledas bort via rör/slang. Vid ev. stopp kan detta rinna över. Efter längre tids användning bör man kontrollera så att inga fastsättningar/upphängningar är skadade. Om skada finns föreligger rasrisk. Montera kondensvattenledningen för säker avrinning. Felaktiga lutningar och böjar kan försvåra en säker avrinning av kondensvatten. 2. DELARNAS BENÄMNINGAR Anläggningen består av inomhusdel och vettenkylt kylaggregat, köldmedierör och fjärrkontroll. (Se Fig.1) Funktionsindikeringar på inomhusdelens display Nödkörningsknapp eller IR-mottagare Till/Från Timer Larmindikering Indikering för drift med endast fläkt Fig.2-1 Vidrör inga interna delar. Tag inte bort frontpanelen. Vissa delar inuti aggregatet är farliga att vidrörra samt att det kan uppstå driftsproblem. Nödkörningsknapp IR-mottagare Utsätt inte personer eller växter för direkt drag från den utblåsande luften. FUNC Fig.2-2 Aggregatet får inte monteras i utrymme där lättantändlig gas kan förekomma. Om elektriska anslutningskablar är skadade finns det risk för elchocker. Utbyte får endast ske av elektriker. Aggregatet får ej användas i fuktiga utrymmen. Till/Från Timer Larmindikering NÖDKÖRNINGSKNAPP Indikering för drift med endast fläkt Denna funktion är avsedd att köra aggregatet temporärt ifall man förlagt fjärrkontrollen eller batterierna i den tagit slut. Två driftslägen kan väljas inklusive AUTO och FORCERAD KYLA som väljs med NÖDKÖRNINGSKNAPPEN på returluftsintagets kontrollbox på inomhusdelen. Vid tryck på denna knapp kommer följande lägen efter varje tryckning: AUTO, FORCERAD KYLA, OFF och sedan tillbaka till AUTO. 1 AUTO Driftlampan (Till/Från) lyser och aggregatet körs i AUTO läge. Fjärrkontrollen fungerar för olika inställningar. 2 3 FORCERAD KYLA Driftlampan (Till/Från) blinkar och aggregatet växlar till AUTO efter den tvingats till kyldrift med HÖGSTA fläkthastighet i 30 minuter. Fjärrkontrollen är ej aktiverad. OFF Driftlampan (Till/Från) släcks. Aggregatet stängs av och stannar. Fjärrkontrollen fungerar för olika inställningar. NOTERA Denna manual inkluderar inte fjärrkontrollens funktioner, Se separat manual för detta. TPi Klimatimport AB info@tpiab.com Bruksanvisning Kassettmodell KI-M 2

4 3. AGGREGATETS DRIFT OCH PRESTANDA Använd aggregatet under följande temperaturförhållanden: 4. TIPS FÖR EKONOMISK DRIFT Följande kan utföras för att få en ekonomisk drift av anläggningen: Justera luftutblåsningen noga och undvik att den blåser på människo. Driftsätt Kyldrift Luftavfuktning Rumstemperatur 17 C ~ 32 C 17 C ~ 32 C Hustera rumstemperaturen till en komfortabel nivå. Undvik överdriven kyla. Skydda mot direkt solljus vid kyldrift genom att använda gardiner eller persienner. Vädra ofta. Långvarig användning kräver uppmärksamhet för att vädra lite då och då. Håll fönster och dörrar stängda. Om dessa är öppna kommer den kylda luften att försvinna ut ur rummet och förlora effekten för temperatursänkningen. NOTERA Placera aldrig några objekt nära luftintag eller utblåsningen på aggregatet, då detta kan påverka driften på anläggningen. Ställ in timerdrift. 1 Om aggregatet används utanför de angivna temperaturerna kan dess funktioner inte garanteras. 2 3 Det är normalt att det bildas kondensvatten under kyldrift då det är hög luftfuktighet i rummet. Dörrar och fönster skall hållas stängda under kyldrift. Optimal drift kan erhållas inom dessa temperaturer. Om anläggningen inte skall användas under en längre tid, bör man ta ur batterierna ur fjärrkontrollen. Då el finns fram till aggregatet förbrukas lite energi även då aggregatet inte är i drift. Koppla därför bort elmatningen till aggregatet. Håll aggregatet och fjärrkontrollen borta från TV, radio, stereo och andra liknande produkter minst 1 m ifrån, då detta kan påverka genom störningar. Ett smutsigt returlufstfilter minskar kyleffekten, så detta skall rengöras minst var 14:e dag. 3-minuters skydd En inbyggd skyddsinställning gör att aggregatet inte kan återstartas direkt efter en avstängning, utan detta går endast att utföra efter c:a 3 minuter. Återstartsfunktion Vid strömavbrott under drift stängs aggregat av helt. 5. JUSTERING AV LUFTFLÖDESRIKTNING Då aggregatet är i drift kan man justera luftflödesriktarna för att ändra utblåsningen och att få en jämn fördelning på rumstemperaturen för maximal komfort. När elen återkommer börjar driftindikeringslampan att blinka. För aggregat utan automatisk återstart måste man trycka på ON/OFF knappen på fjärrkontrollen. För aggregat med automatisk återstart kommer det att starta automatiskt med det driftval som användes innan strömavbrottet. Justera uppåt och nedåt Fig 5-1 Minne för luftriktarinställning (tillval): Vissa modeller är försedda med minne för luftriktaren vinkelinställning. Vid strömavbrott eller avstängning av aggregat stängs aggregatet av helt. Vid uppstart eller då elen kommit tillbaka startar aggregatet med de tidigare inställda läget på den horisontella luftriktaren för utblåsning. Denna vinkel bör inte hållas smal, då kondens kan bildas och droppa från lamellen. Tryck på manuell kontroll för att öppna denna vinkel mer. Justera uppåt och nedåt Fig 5-2 Inställning av luftflödets riktning. Tryck på SWING knappen och justera lamellen till önskat läge och tryck på samma knapp igen för att behålla denna riktning på den utblåsande luften. Automatisk justering av luftflödets riktning. Tryck på SWING knappen och lamellen rör sig automatiskt. När denna funktion är inställd kommer utblåsningen att röra sig under tiden aggregatet är i drift. Riktningen på varje sida är 30. Då aggregatet inte är i drift samt med TIMER ON, kommer detta inte att fungera. Bruksanvisning Kassettmodell KI-M TPi Klimatimport AB info@tpiab.com 3

5 6. UNDERHÅLL 2 3 Tag loss returluftsgrillen med luftfilter (Fig. 6-1). Drag grillen nedåt i 45 vinkel och lyft det uppåt för att få loss det. Tag ut luftfiltret. Innan rengöring påbörjas skall aggregatet vara avstängt. Kontrollera att elkablar inte är skadade eller bortkopplade. Använd en torr trasa för att torka av inomhusdelen och fjärrkontrollen. Om inomhusdelen är mycket smutsig kan man använda en fuktig trasa. Använd aldrig en fuktig trasa till rengöring av fjärrkontroll. Använd inga starka rengöringsmedel. Detta kan skada aggregatets ytfinish. 4 Rengöring av luftfilter Dammsugare eller vatten kan användas vid rengöring. Vid starkare nedsmutsning kan ett milt rengöringsmedel användas vid vattenrengöring. Den dammiga sidan skall vara uppåt vid dammsugning (Se Fig. 6-3 ) Den dammiga sidan skall vara nedåt vid rengöring med vatten. (Se Fig. 6-4 ) Torka inte luftfiltret i direkt solljus eller med en värmekälla. Använd inte bensin, thinner, polermedel eller liknande lösningsmedel för rengöring. Detta kan skada plastytorna. Underhåll efter längre avstängning (t ex vid säsongstart) Kontrollera så att inget blockerar luftutblåsning och dess cirkulation i rummet. 5 6 Montera tillbaka luftfiltret. Sätt tillbaka och stäng grillen i omvänd ordning enligt steg 1 och 2 samt koppla tillbaka elkablarna. Rengör luftfiltret inomhusdelens yttre. Se vidare under Rengöring av luftfilter hur man går tillväga för rengöring samt hur man sätter tillbaka detta på ett riktigt sätt. Då aggregatet ansluts till el kommer fjärrkontrollens display att aktiveras. Fig.6-1 Underhåll innan längre tids avstängning (t ex vid säsongslut) Låt aggregatet arbeta med dift ENDAST FLÄKT i ungefär en halv dag för att torka upp aggregatets inre delar. Gör rent luftfilter och inomhusdelens hölje. Se vidare i avsnittet nedan för tillvägagångsätt och hur man monterar tillbaka det. Fig.6-2 Rengöring av luftfilter Luftfiltret skyddar mot att damm och andra partiklar kommer in i aggregatet. Vid igensatt luftfilter sätts aggregatets effekt ner markant och därför är det viktigt att rengöra detta efter periodvis c:a var 14:e dag. Om aggregatet är placerat i mycket dammig miljö måste luftfiltret rengöras oftare. Om luftfiltret är för smutsigt att rengöra eller defekt kan detta bytas ut. Fig Öppna returluftsgallret Drag returluftsgrillen nedåt i ena kanten enligt Fig Kontrollboxens elkablar måste kopplas loss enligt Fig Fig.6-4 TPi Klimatimport AB info@tpiab.com Bruksanvisning Kassettmodell KI-M 4

6 7. FEL OCH ORSAKER Innan servicepersonal tillkallas kontrollera följande: Kontrollera Anläggningen står stilla - inget fungerar Elsäkringen är trasig eller jordfelsbrytare/arbetsbrytare har stängts av. Fjärrkontrollens batterier har tagit slut. Timersinställning aktiverad. Kyler inte bra. Kylaggregatet arbetar inte. Dörrar eller fönster är öppna. Luftfiltret är igensatt med damm. Luftutblåsningens riktning är felaktig. För låg fläkthastighet har valts. Temperaturinställningen är satt för högt eller för. lågt. Detta är inga felaktigheter Odörer i rumsluften Dålig lukt kommer från inomhusdelen Lukter från väggar, mattor, möbler, kläder eller skinn kan orsaka detta. Vid kyldrift kan dimma blåsa ut då det är hög luftfuktighet i rummet.! Om något av följande inträffar, stoppa aggregatet omedelbart och stäng av strömmen samt kontakta servicepersonal: Driftlampan blinkar snabbt (5 ggr/sek.), koppla ifrån strömmen och anslut aggregatet igen efter två eller tre minuter. Om lampan fortfarande blinkar kontaktas servicepersonal. Strömbrytarfunktioner är underliga. Elsäkringen går ständigt sönder eller jordfelsbrytare/arbetsbrytare stänger. av sig ofta. Främmande föremål eller vatten har kommit in i aggregatet. Onormala iaktagelser. FEL OCH ORSAKER (FJÄRRKONTROLL) Innan servicepersonal tillkallas kontrollera följande: Det går inte att ändra inställningar Symtom Kontrollera Orsak och åtgärd Fläkthastigheten kan inte ändras. Kontrollera om MODE (driftval) visar AUTO i displayen. Kontrollera om MODE (driftval) visar DRY i displayen. I läge AUTO väljer aggregatet automatiskt rätt fläkthastighet. I läge DRY väljer aggregatet automatiskt rätt fläkthastighet. Fläkthastigheter kan väljas manuellt i driftläge COOL och FAN ONLY. Bruksanvisning Kassettmodell KI-M TPi Klimatimport AB info@tpiab.com 5

7 8. FELSÖKNING Indikering för signalöverföring " " visas inte Symtom Kontrollera Orsak Ingen signal i fjärrkontrollen vid överföring och även då ON/OFF knappen används. Kontrollera batterierna i fjärrkontrollen. Fjärrkontrollens signal överförs inte för det finns ingen ström. Displayen visas inte Symtom Kontrollera Orsak TEMP. indikeringen visas inte. Kontrollera om MODE (driftval) visar FAN ONLY i displayen. I detta läge kan man inte välja temperatur. Visningen på displayen försvinner efter ett tag. Displayen slocknar Symtom Kontrollera Orsak Kontrollera om timerdrift har löpt ut och OFF visas i displayen. Driften stoppas efter att inställd tid har gått ut. ON TIMER visning försvinner efter en viss tid. Kontrollera om timerdrift har påbörjats och ON TIMER visas i displayen. När timerinställning för start har uppnåtts, startar aggregatet automatiskt och lämplig visning slocknar. Inget ljud vid mottagen signal Symtom Kontrollera Åtgärd Ingen signal från aggregatet även då ON/OFF knappen används. Kontrollera om fjärrkontrollen har riktats mot inomhusdelen då ON/OFF knappen har tryckts in. Rikta fjärrkontrollen mot inomhusdelen och tryck på ON/OFF knappen två gånger. Fjärrkontrollens knappar fungerar inte. Tryck på Reset knappen (återställning). TPi Klimatimport AB info@tpiab.com Bruksanvisning Kassettmodell KI-Ml 6

8 9. FELKODER TPi Klimatimport AB Bruksanvisning Kassettmodell KI-Ml 7
