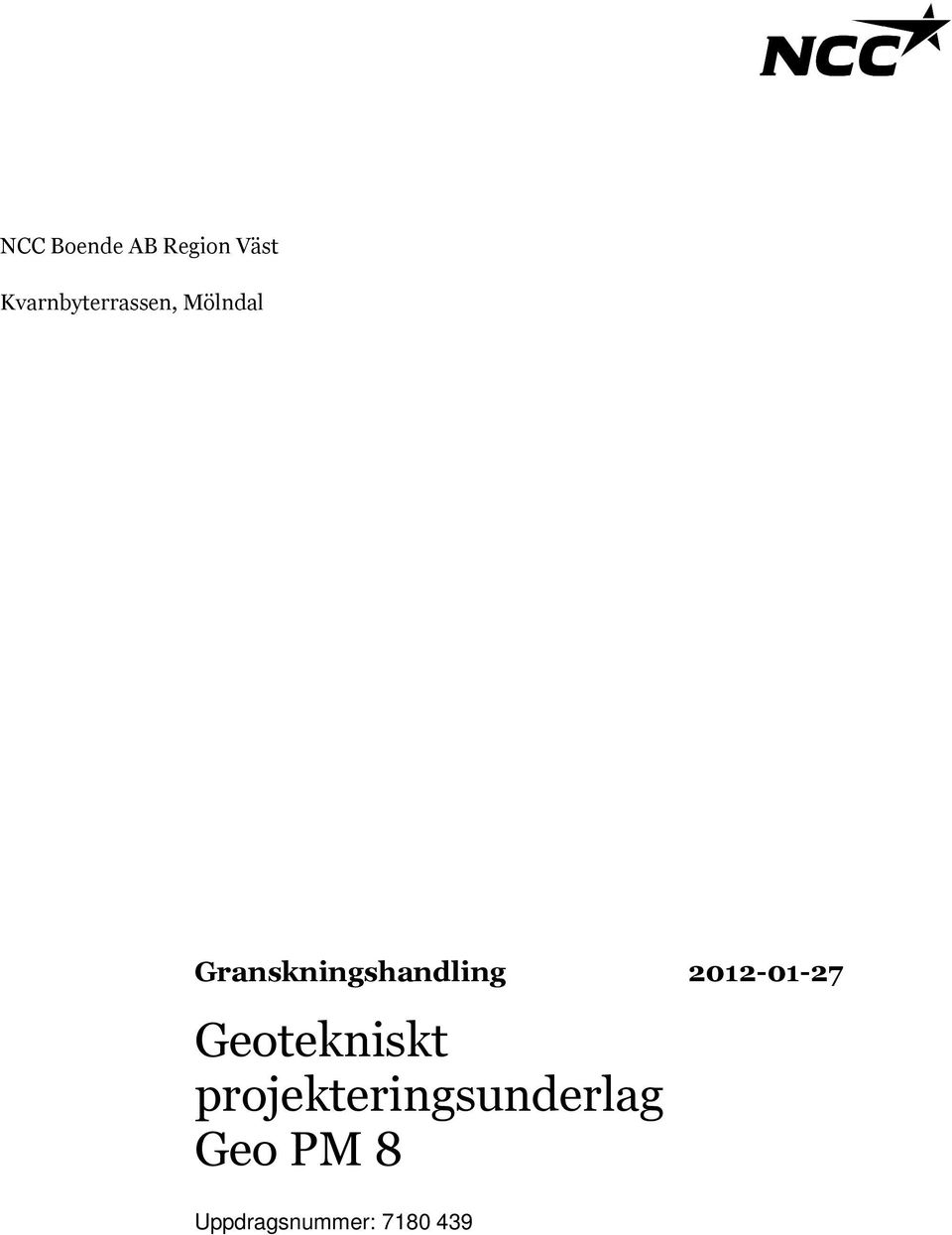

1 NCC Boende AB Region Väst Kvarnbyterrassen, Mölndal Granskningshandling Geotekniskt projekteringsunderlag Geo PM 8 Uppdragsnummer:

2 Uppgifter om dokumentet: Beställare, Slutkund Objekt Handlingens status Datum Rubrik 1 (Uppdragsnamn) NCC Boende AB Region Väst Kvarnbyterrassen, Mölndal Granskningshandling Geotekniskt projekteringsunderlag Rubrik 2 (Uppdragsnamn) Geo PM 8 Uppdragsnummer Dokumenttyp Upprättad av Granskad av Godkänd av Anders Bergström Ayaz Muhammet Lars-Olof Dahlström Geotekniker Geotekniker Avdelningschef Ändring Datum Sign U Sign Gr Sign G NCC Construction Sverige AB Göteborg Besöksadress Gullberg strandgata 2 Telefon Org.nr Solna VAT nr SE

3 Innehållsförteckning Tidigare rapporter, PM etc 4 1 Uppdragsgivare och uppdrag 5 2 Underlag 6 3 Geotekniska förhållanden Områdesbeskrivning och topografi Jordlagerföljd Hållfasthet Kompressionsegenskaper 7 4 Geohydrologi 8 5 Radon 9 6 Stabilitet 10 7 Sättningsförhållanden 12 8 Dimensioneringsförutsättningar Materialegenskaper Partialkoefficienter för dimensionering Partialkoefficienter för dimensionering av pålning Partialkoefficienter för dimensionering av plattgrundläggning Kravspecifikation avseende sättningar och lutningar 15 9 Befintliga byggnader och stödkonstruktioner vid Mölndalsån Planerade byggnader och anläggningar Hus A Hus A Hus A Hus B1 B Hus B4 B Hus B Hus B Hus B Hus C1/D1 och C2/D Stödkonstruktion mellan byggnad B3 och C Stödkonstruktion mellan byggnad A3 och C Garagebyggnad mot järnvägen i norr Grundläggningsförslag Schakter och slänter Stabilitet hos tillfälliga upplag och stora marklaster i byggskedet 18

4 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling Bilagor Bilaga 1:1 Stabilitetsberäkning sektion 9-9, bef geometri. Bilaga 1:2a Stabilitetsberäkning sektion 9-9, alt med plattgrundläggning. Bilaga 1:2b Stabilitetsberäkning sektion 9-9, alt med pålgrundläggning. Bilaga 2:1 Stabilitetsberäkning sektion 11-11, bef geometri. Bilaga 2:2a Stabilitetsberäkning sektion 11-11, alt med plattgrundläggning. Bilaga 2:2b Stabilitetsberäkning sektion 11-11, alt med pålgrundläggning. Bilaga 3:1 Stabilitetsberäkning sektion Kvarnbygatan-Mölndalsån, kort glidyta. Bilaga 3:2 Stabilitetsberäkning sektion Kvarnbygatan-Mölndalsån, lång glidyta. Bilaga 4 Plan beräkningssektion Bilaga 5 Foton av befintliga konstruktioner längs Mölndalsån. Bilaga 6 Plan bergnivåer Tidigare rapporter, PM etc 1. PM 1 Projekteringsunderlag, daterad PM 2 Arbetsordning, daterad PM 3 Upplag buffertlagret, daterad PM 4 Provsanering, koncept, daterad PM 5 6. PM 6 Stabilitet vid rivning tappcentralen, preliminär handling, PM 7 8. Arbetsordning för schakt och installation av spont intill järnväg, Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

5 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 1 Uppdragsgivare och uppdrag På uppdrag av NCC Boende AB Region Väst har NCC Teknik utfört denna utredning av grundförhållandena inför detaljplan och projektering av grundläggning för blivande byggnation av Kvarnbyterassen (fastigheten Trädgården 1:124) i Mölndal. Figur 1. Översiktskarta över aktuellt område med planerad bebyggelse samt dess benämningar A, B, C och D (White, ). Denna handling är upprättad som projekteringsunderlag och behandlar företrädesvis synpunkter och rekommendationer för projekteringsskedet. Geotekniska synpunkter avseende byggskedet skall inarbetas i bygghandling. Alternativt skall denna handling revideras före byggstart Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

6 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 2 Underlag Följande handlingar m.m. har utgjort underlag till denna PM. Utredningsskiss (White Arkitektkontor m. fl.) Markundersökningsrapport, MUR (NCC Teknik ). 3D-modell av fastigheten med geometrier för ursprunglig markyta, inmätningar av befintliga förhållande, blivande byggnader och konstruktioner. Modellen hanteras av NCC. Ritningar för sanering redovisade i plan och djupled, daterade Dimensionering av spont intill järnvägen i nordväst, upprättade av NCC teknik, daterade Översiktlig översvämningskartering längs Mölndalsån. Rapport nr 60, Räddningsverket. Parallellt med genomförda geotekniska undersökningar har ett antal markmiljöundersökningar genomförts. 3 Geotekniska förhållanden 3.1 Områdesbeskrivning och topografi Området är i stora drag triangelformat och begränsas i nordost av Boråsbanan, i sydost av Kvarnbygatan (mer känd som Mölndals Kråka) och i väster av Samuel Nordbergsgatan. Tidigare bebyggelse bestod av industribyggnader med tillhörande processanläggningar. Dessa är nu rivna och sanering av förorenade område i anslutning till dessa har utförts. Områdets ytor är avjämnade med massor från fastigheten. Marken längs järnvägen är relativt plan med nivåer mellan + 47 och + 48 och var tidigare en mindre bangård tillhörande stationen Mölndals Övre. I områdets nordöstra del är nivåerna något högre, lokalt upp till +50. Markytan sluttar ner mot söder och den lägsta nivån ca +18 ligger nära korsningen mellan Kvarnbygatan och Samuel Nordbergsgatan. I medel är marklutningen inom Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

7 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling fastigheten ca 1:5. Generellt är dock sluttningen utformad med ett antal relativt plana partier och däremellan branta slänter, ca 1:1,5. På vissa ställen har nivåskillnaden tagits upp med kallmurar eller andra stödkonstruktioner från tidigare bebyggelse. Kallmurarna inom blivande bebyggelse för Kvarnbyterrassen har eller kommer att rivas i samband med saneringsarbetena. 3.2 Jordlagerföljd Berg i dagen förekommer väster om Samuel Nordbergsgatan samt på fastighetens nordöstra del. Jorddjupen mellan bergspartierna är i allmänhet mellan 5 och 15 meter. Största djupen till berg har konstaterats till 24 meter vid en sonderingspunkt i nordväst. Ungefärliga bergnivåer framgår av bilaga 6. Över de naturligt lagrade moränsedimenten förkommer fyllningar med varierande mäktigheter. Vid den övre platån vid järnvägen förekommer fyllning som mest ner till ca 5 m djup. Huvudsakligen utgörs fyllningsmaterialet av sand och grus. Lokalt består fyllningen av gips, tegel och lera. Den naturligt lagrade jorden består huvudsakligen av sand, med varierande inslag av silt och grus. Lokalt finns inslag av lera. Jordens relativa fasthet har generellt bedömts vara medelhög till hög. 3.3 Hållfasthet Jordlagrens dränerade hållfasthet har bestämts empiriskt ur sonderingsresultat i fält. I naturligt lagrade jordlager har friktionsvinkeln utvärderats till mellan 33 och 36. Eftersom jordlagren varierar inom området varierar även friktionsvinkeln. Mot djupet är jordlagren generellt mycket fasta och med högre hållfasthet. Jordlager med högre finjordsandel och därmed hållfasthet i lägre delen av spannet bedöms främst finnas under fyllningsjordarna inom områdets norra mittdel. 3.4 Kompressionsegenskaper Jordlagrens kompressionsegenskaper har bestämts empiriskt ur utförda sonderingar i fält. I naturligt lagrade jordlager har sättningsmodulen utvärderats till ca 10 MPa. Mot djupet finns ofta tydligt fastare jordlager med moduler 40 MPa. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

8 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 4 Geohydrologi Grundvattenytan har uppmätts på djup mellan 2 och 6 meter under ursprunglig markyta, se figur 2. Grundvattnet ligger som grundast i områdets lägre delar, mot söder. I slänt åt väster har källsprång konstaterats, där vatten strömmar ut vid vägsläntens fot. Mätningarna visar att det sker ett grundvattenflöde mot söder som följer terrängens lutning. Figur 2. Mätpunkter och interpolerade grundvattennivåer ( ) Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

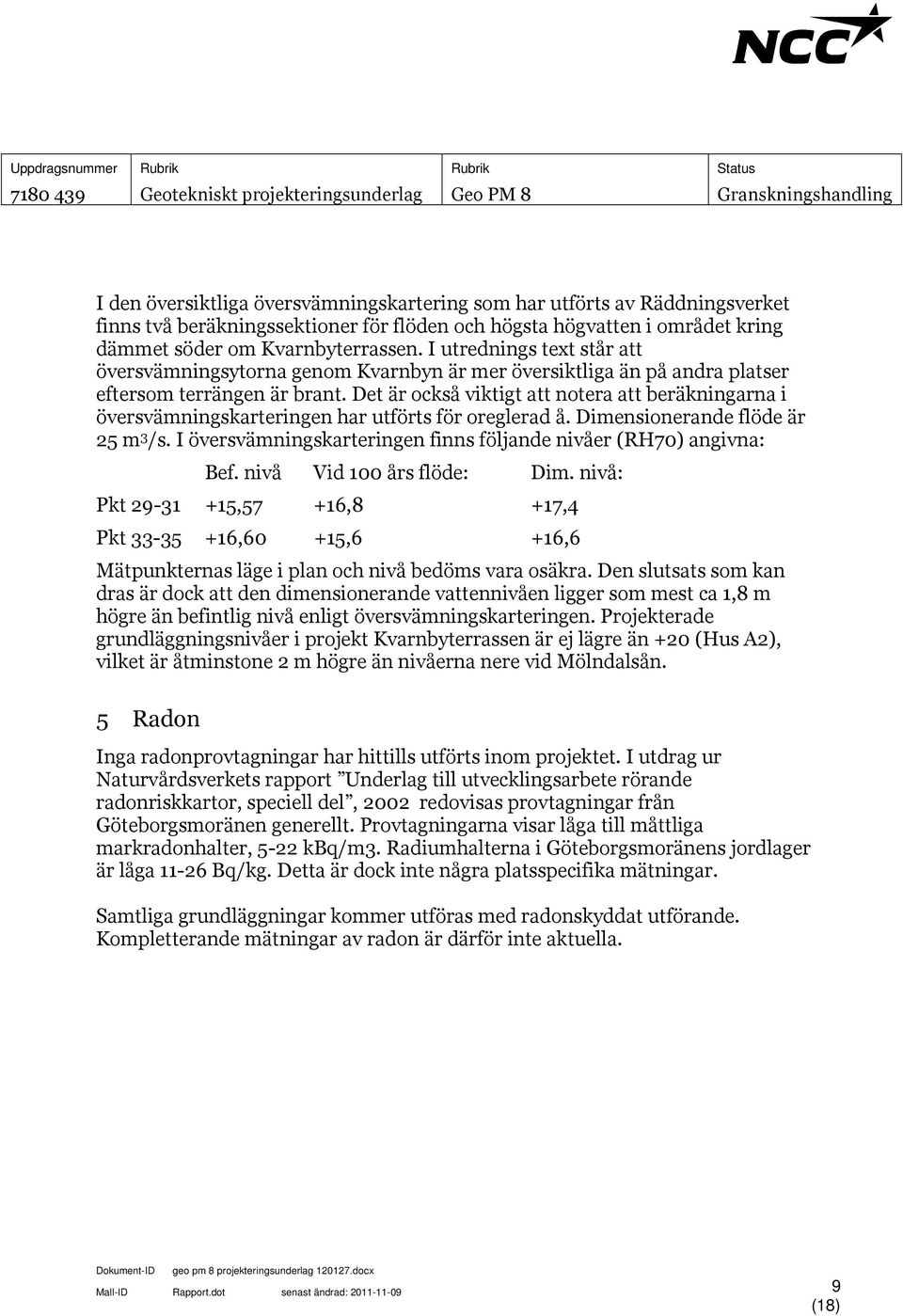

9 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling I den översiktliga översvämningskartering som har utförts av Räddningsverket finns två beräkningssektioner för flöden och högsta högvatten i området kring dämmet söder om Kvarnbyterrassen. I utrednings text står att översvämningsytorna genom Kvarnbyn är mer översiktliga än på andra platser eftersom terrängen är brant. Det är också viktigt att notera att beräkningarna i översvämningskarteringen har utförts för oreglerad å. Dimensionerande flöde är 25 m 3 /s. I översvämningskarteringen finns följande nivåer (RH70) angivna: Bef. nivå Vid 100 års flöde: Dim. nivå: Pkt ,57 +16,8 +17,4 Pkt ,60 +15,6 +16,6 Mätpunkternas läge i plan och nivå bedöms vara osäkra. Den slutsats som kan dras är dock att den dimensionerande vattennivåen ligger som mest ca 1,8 m högre än befintlig nivå enligt översvämningskarteringen. Projekterade grundläggningsnivåer i projekt Kvarnbyterrassen är ej lägre än +20 (Hus A2), vilket är åtminstone 2 m högre än nivåerna nere vid Mölndalsån. 5 Radon Inga radonprovtagningar har hittills utförts inom projektet. I utdrag ur Naturvårdsverkets rapport Underlag till utvecklingsarbete rörande radonriskkartor, speciell del, 2002 redovisas provtagningar från Göteborgsmoränen generellt. Provtagningarna visar låga till måttliga markradonhalter, 5-22 kbq/m3. Radiumhalterna i Göteborgsmoränens jordlager är låga Bq/kg. Detta är dock inte några platsspecifika mätningar. Samtliga grundläggningar kommer utföras med radonskyddat utförande. Kompletterande mätningar av radon är därför inte aktuella. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

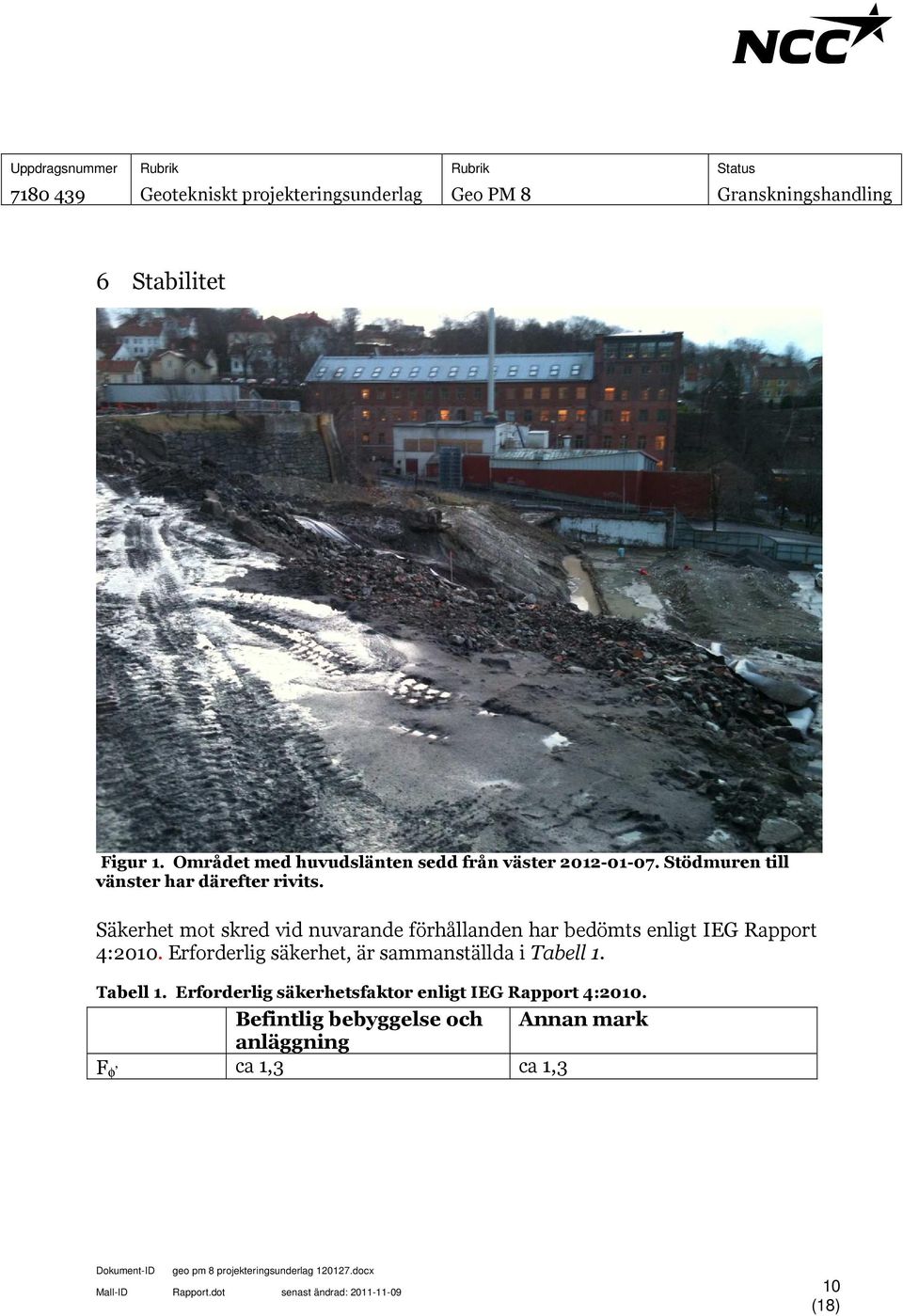

10 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 6 Stabilitet Figur 1. Området med huvudslänten sedd från väster Stödmuren till vänster har därefter rivits. Säkerhet mot skred vid nuvarande förhållanden har bedömts enligt IEG Rapport 4:2010. Erforderlig säkerhet, är sammanställda i Tabell 1. Tabell 1. Erforderlig säkerhetsfaktor enligt IEG Rapport 4:2010. Befintlig bebyggelse och Annan mark anläggning F φ ca 1,3 ca 1,3 Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

11 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling Säkerhet mot ras och skred har kontrollerats i 2 sektioner i nordsydlig riktning i huvudslänten, samt i en sektion vid Mölndalsån. Beräkningssektionernas lägen framgår av bilaga 4. Beräkningsresultaten har sammanställts i Tabell 2 nedan. Beräkningssektionerna läge redovisas i Bilaga 4. Vid beräkningarna har byggnaderna givits brottlast min 7 kpa alternativt max 14 kpa/våning, beroende på om lasten uppträder pådrivande eller mothållande för glidytan enligt beräkningen. Vid beräkningar för befintlig geometri har grundvattenytan enligt figur 2 ovan ansatts. För beräkningar i permanentsskedet med nya byggnader och fyllningar har en antagen högre grundvattenyta ansatts ca 0,5 m under blivande bottenplattor i hus C och D. Tabell 2. Beräknad säkerhetsfaktor befintlig och blivande geometri. Beskrivning F φ Bilaga Sektion 9-9, Bef förhållande 1,16 1:1 Sektion 9-9, Alt med plattgrundläggning 1,56 1:2a Sektion 9-9, Alt med pålgrundläggning 1;2 1:2b Sektion 11-11, Bef förhållanden ( ) 1,28 2:1 Sektion 11-11, Alt med plattgrundläggning 1,56 2:2a Sektion 11-11, Alt med pålgrundläggning 1,37 2:2b Sektion Kvarnbygatan-Mölndalsån, söder om Hus O, kort glidyta Sektion Kvarnbygatan-Mölndalsån, söder om Hus O, lång glidyta 1,77 3:1 2,33 3:2 Beräkningarna visar att befintliga slänter i kritisk sektion (bilaga 1.1) ej uppfyller ställda krav i branta partier. Huvuddelen av övriga befintliga slänter ligger flackare och med beräknad säkerhet F φ ~1,3 eller bättre (representerad i bilaga 2:1). Beräkningar med utkast till blivande grundläggning av byggnader visar för alternativ med pålgrundläggning säkerheter F φ ~1,20-1,37 och med plattgrundläggning F φ ~1,56. Beräkning av befintlig stabilitet mellan Kvarnbygatan och Mölndalsån visar god säkerhet mot ras och skred, F φ ~1,77-2,33. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

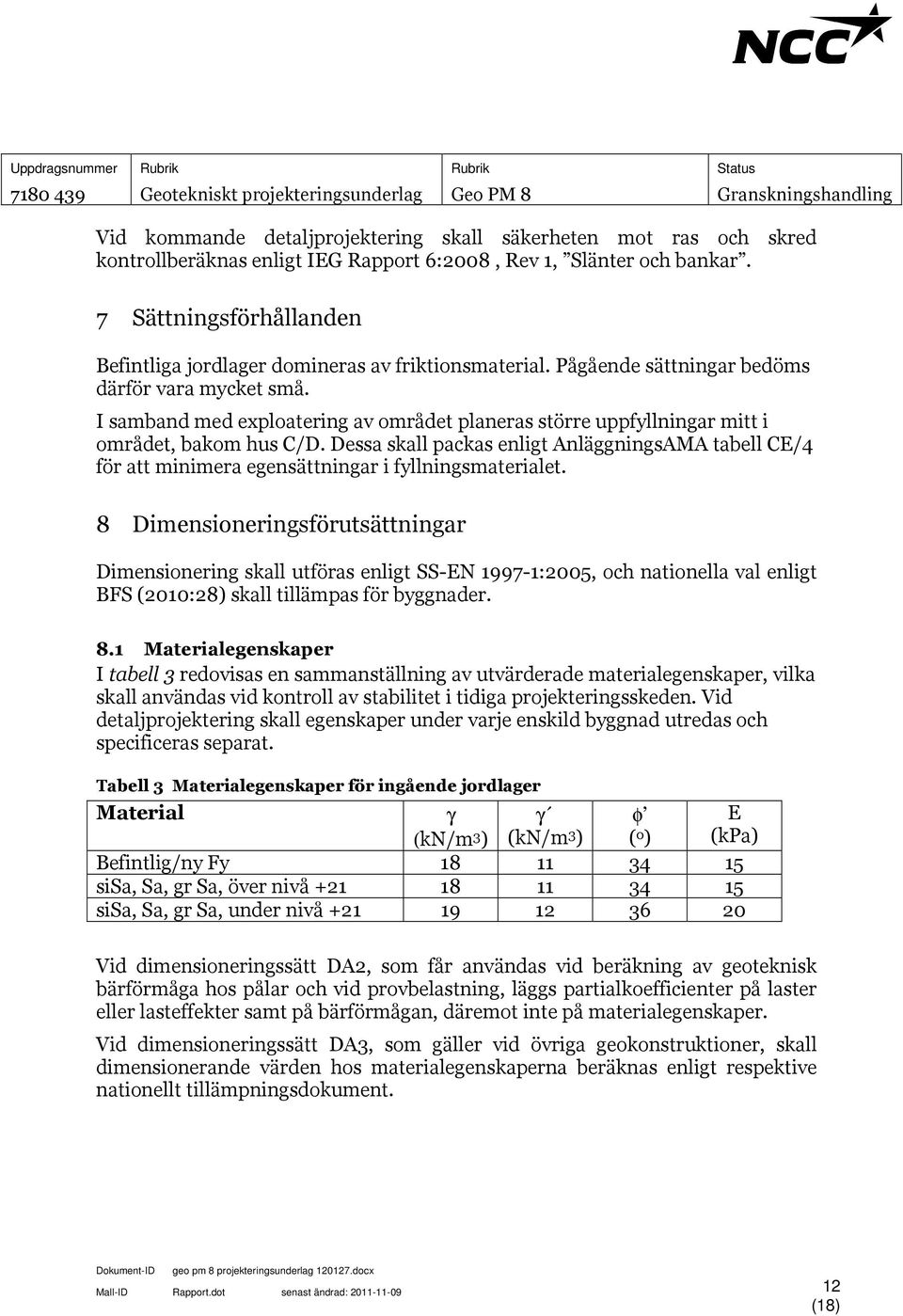

12 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling Vid kommande detaljprojektering skall säkerheten mot ras och skred kontrollberäknas enligt IEG Rapport 6:2008, Rev 1, Slänter och bankar. 7 Sättningsförhållanden Befintliga jordlager domineras av friktionsmaterial. Pågående sättningar bedöms därför vara mycket små. I samband med exploatering av området planeras större uppfyllningar mitt i området, bakom hus C/D. Dessa skall packas enligt AnläggningsAMA tabell CE/4 för att minimera egensättningar i fyllningsmaterialet. 8 Dimensioneringsförutsättningar Dimensionering skall utföras enligt SS-EN :2005, och nationella val enligt BFS (2010:28) skall tillämpas för byggnader. 8.1 Materialegenskaper I tabell 3 redovisas en sammanställning av utvärderade materialegenskaper, vilka skall användas vid kontroll av stabilitet i tidiga projekteringsskeden. Vid detaljprojektering skall egenskaper under varje enskild byggnad utredas och specificeras separat. Tabell 3 Materialegenskaper för ingående jordlager Material γ (kn/m 3 ) γ (kn/m 3 ) φ ( o ) E (kpa) Befintlig/ny Fy sisa, Sa, gr Sa, över nivå sisa, Sa, gr Sa, under nivå Vid dimensioneringssätt DA2, som får användas vid beräkning av geoteknisk bärförmåga hos pålar och vid provbelastning, läggs partialkoefficienter på laster eller lasteffekter samt på bärförmågan, däremot inte på materialegenskaper. Vid dimensioneringssätt DA3, som gäller vid övriga geokonstruktioner, skall dimensionerande värden hos materialegenskaperna beräknas enligt respektive nationellt tillämpningsdokument. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

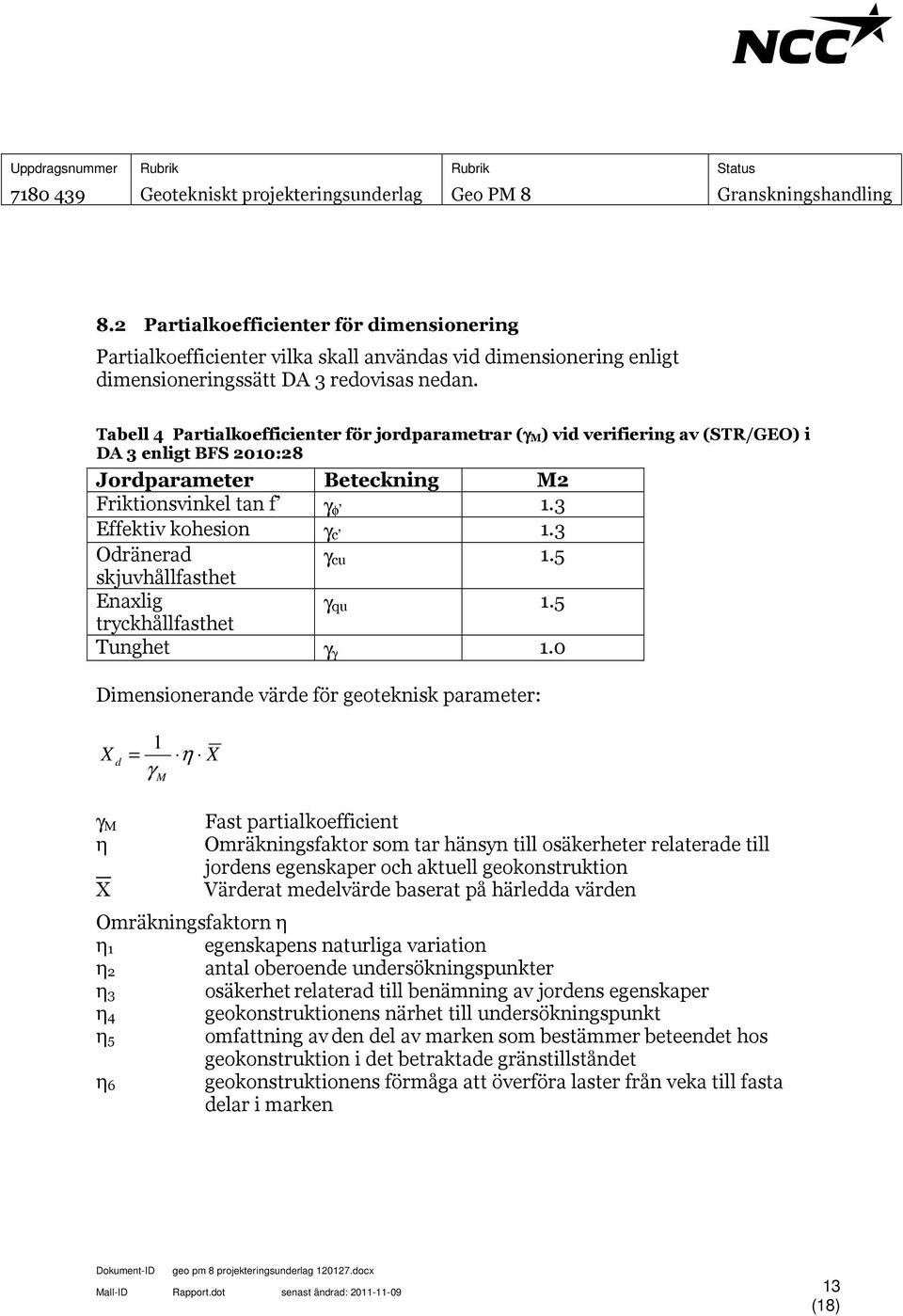

13 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 8.2 Partialkoefficienter för dimensionering Partialkoefficienter vilka skall användas vid dimensionering enligt dimensioneringssätt DA 3 redovisas nedan. Tabell 4 Partialkoefficienter för jordparametrar (γ M) vid verifiering av (STR/GEO) i DA 3 enligt BFS 2010:28 Jordparameter Beteckning M2 Friktionsvinkel tan f γ φ 1.3 Effektiv kohesion γc 1.3 Odränerad γcu 1.5 skjuvhållfasthet Enaxlig γqu 1.5 tryckhållfasthet Tunghet γ γ 1.0 Dimensionerande värde för geoteknisk parameter: X d 1 = η X γ M γ Μ η X Fast partialkoefficient Omräkningsfaktor som tar hänsyn till osäkerheter relaterade till jordens egenskaper och aktuell geokonstruktion Värderat medelvärde baserat på härledda värden Omräkningsfaktorn η η1 egenskapens naturliga variation η2 antal oberoende undersökningspunkter η3 osäkerhet relaterad till benämning av jordens egenskaper η4 geokonstruktionens närhet till undersökningspunkt η5 omfattning av den del av marken som bestämmer beteendet hos geokonstruktion i det betraktade gränstillståndet η6 geokonstruktionens förmåga att överföra laster från veka till fasta delar i marken Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

14 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling η7 η8 typ av brottmekanism (sprött eller segt) parameterns vikt i förhållande till övriga parametrar Partialkoefficienter för dimensionering av pålning Pålgrundläggning dimensioneras i två gränstillstånd, GEO och STR. Dimensionering i gränstillstånd GEO För dimensionering av pålgrundläggning genom beräkning eller provbelastning i gränstillståndet GEO skall modellfaktor väljas enligt IEG Rapport 8:2008, Rev 2, beroende på val av påltyp. Dimensionering i brottgränstillstånd (STR) För dimensionering av pålgrundläggning skall dimensioneringssätt DA 3 användas för en påles konstruktiva bärförmåga (gränstillståndet STR). η n 1 Vx η 2 = e V x / n antalet oberoende undersökningar variationskoefficienten för aktuell egenskap Variationskoefficienten för friktionsvinkeln har valts till 6%. Underlag för den empiriska bestämningen av friktionsvinkeln har gjorts utifrån 10 st oberoende undersökningar (med >5 m avstånd). η1,2 0,97 η3 1,0 η4 1,0 η5 1,0 η6 1,05 η7 1,0 η8 1,0 η=1,02 skall användas vid dimensionering Partialkoefficienter för dimensionering av plattgrundläggning Plattgrundläggning dimensioneras i gränstillstånd STR/GEO. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

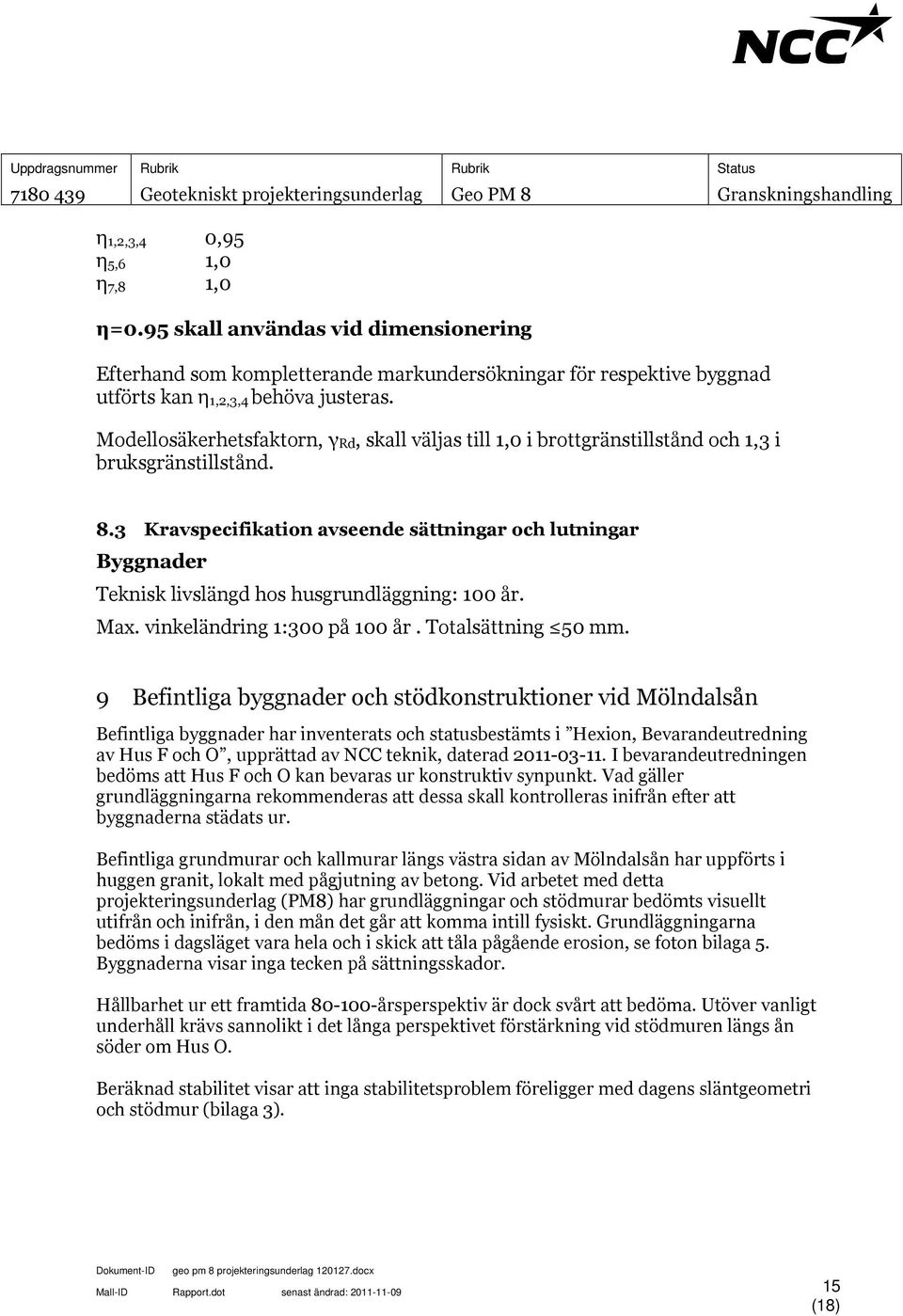

15 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling η1,2,3,4 0,95 η5,6 1,0 η7,8 1,0 η=0.95 skall användas vid dimensionering Efterhand som kompletterande markundersökningar för respektive byggnad utförts kan η1,2,3,4 behöva justeras. Modellosäkerhetsfaktorn, γrd, skall väljas till 1,0 i brottgränstillstånd och 1,3 i bruksgränstillstånd. 8.3 Kravspecifikation avseende sättningar och lutningar Byggnader Teknisk livslängd hos husgrundläggning: 100 år. Max. vinkeländring 1:300 på 100 år. Totalsättning 50 mm. 9 Befintliga byggnader och stödkonstruktioner vid Mölndalsån Befintliga byggnader har inventerats och statusbestämts i Hexion, Bevarandeutredning av Hus F och O, upprättad av NCC teknik, daterad I bevarandeutredningen bedöms att Hus F och O kan bevaras ur konstruktiv synpunkt. Vad gäller grundläggningarna rekommenderas att dessa skall kontrolleras inifrån efter att byggnaderna städats ur. Befintliga grundmurar och kallmurar längs västra sidan av Mölndalsån har uppförts i huggen granit, lokalt med pågjutning av betong. Vid arbetet med detta projekteringsunderlag (PM8) har grundläggningar och stödmurar bedömts visuellt utifrån och inifrån, i den mån det går att komma intill fysiskt. Grundläggningarna bedöms i dagsläget vara hela och i skick att tåla pågående erosion, se foton bilaga 5. Byggnaderna visar inga tecken på sättningsskador. Hållbarhet ur ett framtida årsperspektiv är dock svårt att bedöma. Utöver vanligt underhåll krävs sannolikt i det långa perspektivet förstärkning vid stödmuren längs ån söder om Hus O. Beräknad stabilitet visar att inga stabilitetsproblem föreligger med dagens släntgeometri och stödmur (bilaga 3). Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

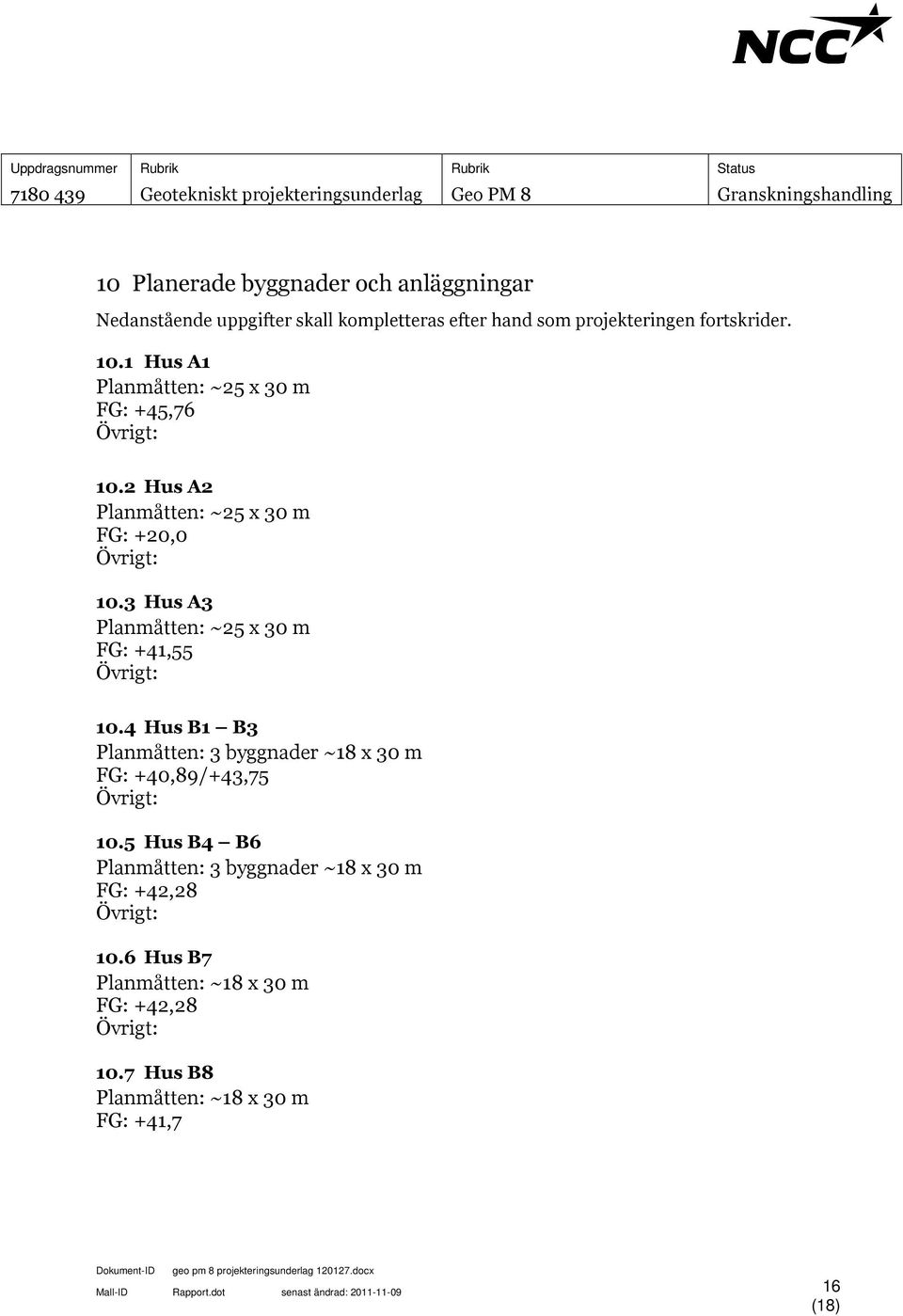

16 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 10 Planerade byggnader och anläggningar Nedanstående uppgifter skall kompletteras efter hand som projekteringen fortskrider Hus A1 Planmåtten: ~25 x 30 m FG: +45,76 Övrigt: 10.2 Hus A2 Planmåtten: ~25 x 30 m FG: +20,0 Övrigt: 10.3 Hus A3 Planmåtten: ~25 x 30 m FG: +41,55 Övrigt: 10.4 Hus B1 B3 Planmåtten: 3 byggnader ~18 x 30 m FG: +40,89/+43,75 Övrigt: 10.5 Hus B4 B6 Planmåtten: 3 byggnader ~18 x 30 m FG: +42,28 Övrigt: 10.6 Hus B7 Planmåtten: ~18 x 30 m FG: +42,28 Övrigt: 10.7 Hus B8 Planmåtten: ~18 x 30 m FG: +41,7 Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

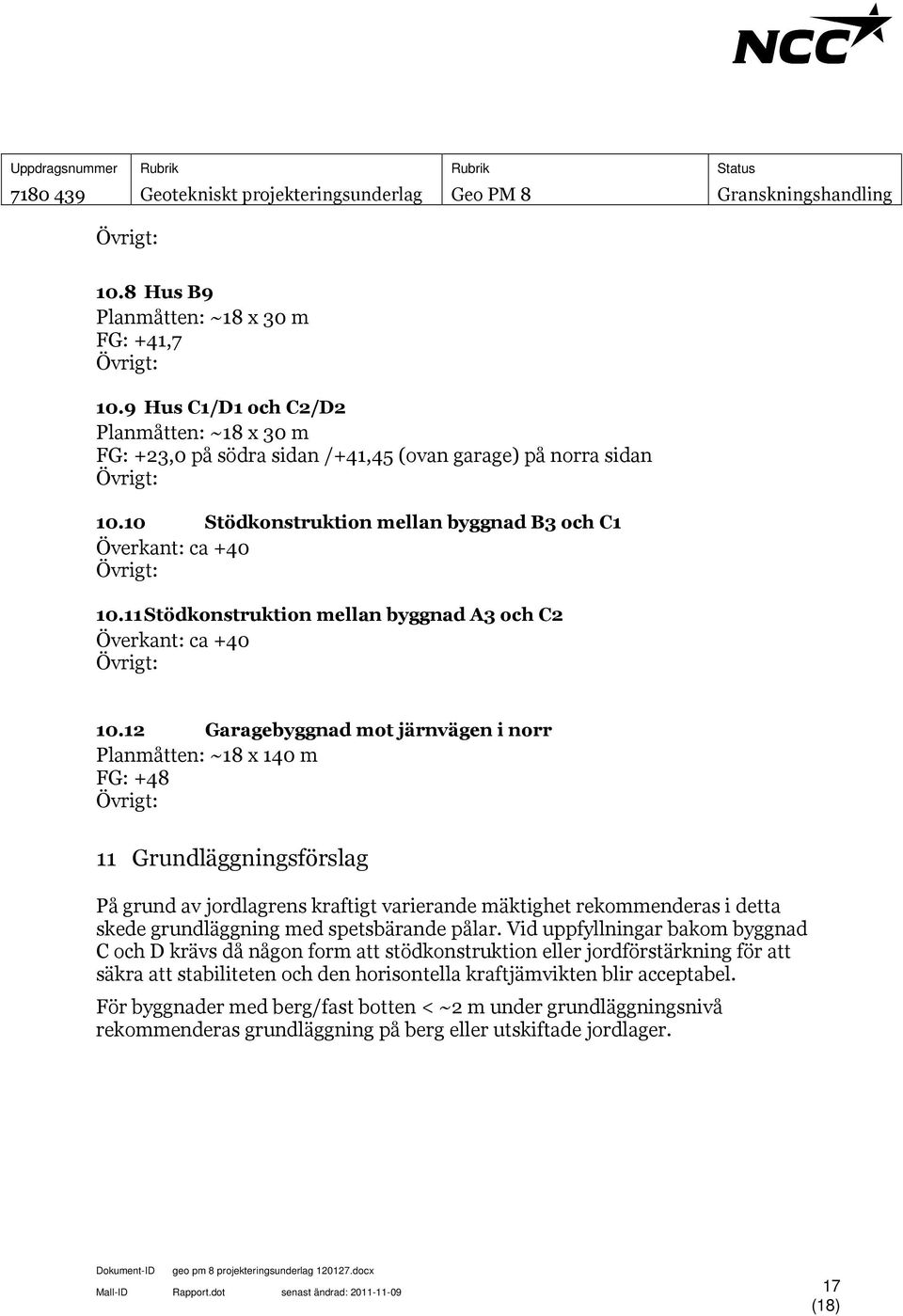

17 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling Övrigt: 10.8 Hus B9 Planmåtten: ~18 x 30 m FG: +41,7 Övrigt: 10.9 Hus C1/D1 och C2/D2 Planmåtten: ~18 x 30 m FG: +23,0 på södra sidan /+41,45 (ovan garage) på norra sidan Övrigt: Stödkonstruktion mellan byggnad B3 och C1 Överkant: ca +40 Övrigt: Stödkonstruktion mellan byggnad A3 och C2 Överkant: ca +40 Övrigt: Garagebyggnad mot järnvägen i norr Planmåtten: ~18 x 140 m FG: +48 Övrigt: 11 Grundläggningsförslag På grund av jordlagrens kraftigt varierande mäktighet rekommenderas i detta skede grundläggning med spetsbärande pålar. Vid uppfyllningar bakom byggnad C och D krävs då någon form att stödkonstruktion eller jordförstärkning för att säkra att stabiliteten och den horisontella kraftjämvikten blir acceptabel. För byggnader med berg/fast botten < ~2 m under grundläggningsnivå rekommenderas grundläggning på berg eller utskiftade jordlager. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

18 Uppdragsnummer Rubrik Rubrik Status Geotekniskt projekteringsunderlag Geo PM 8 Granskningshandling 12 Schakter och slänter Lokala stabiliteten vid schakter skall utredas eller bedömas vid detaljprojekteringen. Temporära slänter i arbetsskedet kan läggas i lutning ca 1:1,5 eller flackare, medan permanenta slänter, utan stödkonstruktion, kräver flackare släntlutning, ca 1:2. 13 Stabilitet hos tillfälliga upplag och stora marklaster i byggskedet Stabiliteten skall utredas innan marken belastas. Platschef mark skall lämna uppgifter till geotekniker, som tar fram vilka restriktioner som krävs för att bibehålla en acceptabel stabilitet inom området.. Dokument-ID geo pm 8 projekteringsunderlag docx Mall-ID Rapport.dot senast ändrad: (18)

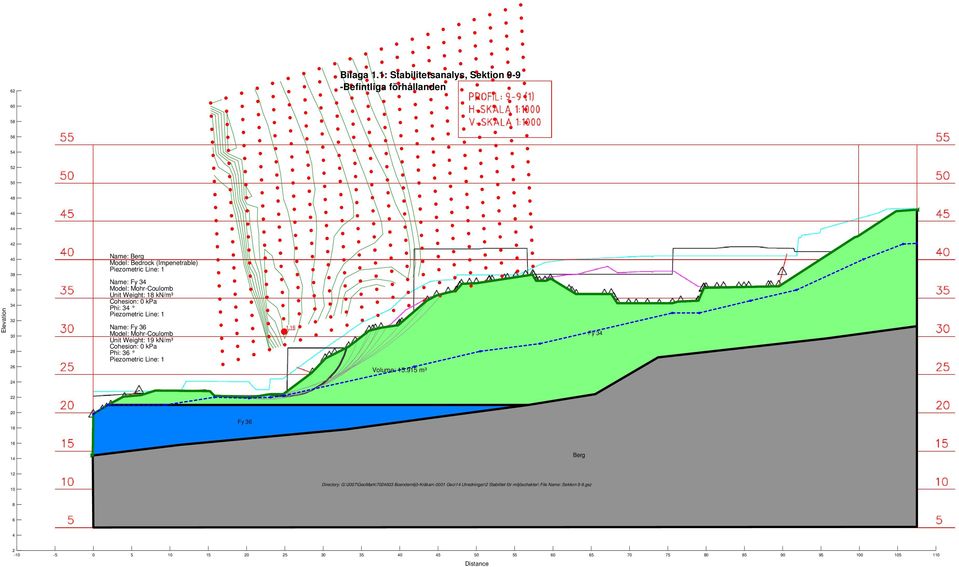

19 62 Bilaga 1.1: Stabilitetsanalys, Sektion 9-9 -Befintliga förhållanden Elevation Name: Berg Model: Bedrock (Impenetrable) Name: Fy 34 Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: Volume: m³ Fy Fy Berg Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion 9-9.gsz Distance

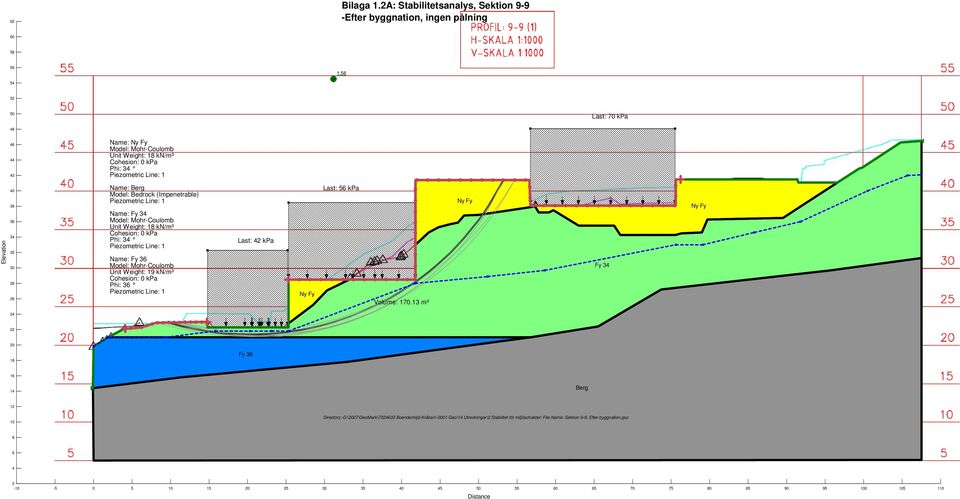

20 62 Bilaga 1.2A: Stabilitetsanalys, Sektion 9-9 -Efter byggnation, ingen pålning Last: 70 kpa Name: Ny Fy Unit Weight: 18 kn/m³ Phi: 34 Elevation Name: Berg Model: Bedrock (Impenetrable) Name: Fy 34 Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: 36 Last: 42 kpa Ny Fy Last: 56 kpa Volume: m³ Ny Fy Fy 34 Ny Fy Fy Berg Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion 9-9, Efter byggnation.gsz Distance

21 62 Bilaga 1.2B: Stabilitetsanalys, Sektion 9-9 -Efter byggnation, pålning Name: Ny Fy Unit Weight: 18 kn/m³ Phi: 34 Elevation Name: Berg Model: Bedrock (Impenetrable) Name: Fy 34 Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: 36 Ny Fy Volume: m³ Ny Fy Fy 34 Ny Fy Fy Berg Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion 9-9, Efter byggnation.gsz Distance

22 Bilaga 2.1: Stabilitetsanalys, Sektion Befintliga förhållanden Elevation Name: Berg Model: Bedrock (Impenetrable) Name: Fy 34 Volume: m³ Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: 36 1:1.5 Fy 34 Volume: m³ Fy Berg Distance Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion rivning av befintlig mur.gsz

23 62 60 Bilaga 2.2A: Stabilitetsanalys, Sektion Efter byggnation, Ingen pålning Last: 70 kpa Name: Ny Fy Unit Weight: 18 kn/m³ Phi: Name: Berg Model: Bedrock (Impenetrable) Last: 112 kpa Elevation Name: Fy 34 Volume: m³ Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: 36 Last: 42 kpa Ny Fy 1:1.5 Fy 34 Volume: m³ Fy Berg Distance Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion rivning av befintlig mur.gsz

24 62 60 Bilaga 2.2B: Stabilitetsanalys, Sektion Efter byggnation, pålning Name: Ny Fy Unit Weight: 18 kn/m³ Phi: Name: Berg Model: Bedrock (Impenetrable) Elevation Name: Fy 34 Volume: m³ Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: 36 Ny Fy 1:1.5 Fy 34 Volume: m³ Fy Berg Distance Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion rivning av befintlig mur.gsz

25 Bilaga 3.1: Stabilitetsanalys mot kvarnbyvägen -Kort glidyta Elevation m 6m 1m 10m 9m Kvarnbyvägen Trafiklast: 20 kpa Fy 34 Kallmur 1.77 Name: Fy 34 Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: Mölndalsån V.G: ca Fy 36 Volume: m³ u.k. Kallmur: Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion mot Mölndalsån.gsz Distance

26 Bilaga 3.2: Stabilitetsanalys mot kvarnbyvägen -Lång glidyta Elevation m 6m 1m 10m 9m Kvarnbyvägen Trafiklast: 20 kpa Fy 34 Kallmur Name: Fy 34 Unit Weight: 18 kn/m³ Phi: 34 Name: Fy 36 Unit Weight: 19 kn/m³ Phi: Mölndalsån V.G: ca Volume: m³ Fy 36 u.k. Kallmur: Directory: G:\2007\GeoMark\ Boendemiljö-Kråkan\-0001 Geo\14 Utredningar\2 Stabilitet för miljöschakter\ File Name: Sektion mot Mölndalsån.gsz Distance

27 BILAGA 4 PLAN BERÄKNINGSSEKTIONER STABILITET (bef grundvattennivåer i slänten)

28 Befintliga grundläggningar och stödmurar längs Mölnsdalsån. Foton från januari Figur 1. Byggnad F, sedd från gångbron söder om byggnaden. BILAGA 5

29 Figur 2. Byggnad F, sedd från gångbron söder om byggnaden.

30 Figur 3. Byggnad F, insida nedre delen av byggnaden. Grundmuren är minst 1,5 m bred vid överkanten. Längst ner på bilden finns tidigare strömningsränna för vatten till turbinerna. Rensningsgallrat syns vid ljuskäglan.

31 Figur 4. Befintligt erosionsskydd av block under det betongdäck som finns mellan byggnad F och byggnad O. Fotot taget från gångbron söder om byggnad F. Figur 5. Befintligt erosionsskydd av block under det betongdäck som finns mellan byggnad F och byggnad O. Byggnad O mitt i bilden.

32 Figur 6. Byggnad O, med konstruktioner för inloppsrör. Figur 7. Fasad byggnad O. Påverkad av väder och vind. Inga synliga sättningsskador.

33 Figur 8. Stödmur nedströms byggnad O, med utloppsrör från kraftstationen. Figur 9. Byggnad O och slänt mot Kvarnbygatan.

34 Figur 10. Stödmur nedströms byggnad O och gångbron. Enstaka block i muren ligger löst. Figur 11. Stödmur (samma som figur 10) nedströms byggnad O och gångbron. Dämmet till vänster.

35 Figur 12. Dämmet nedströms byggnad O. Figur 13. Översikt mot sydväst, jfr figur
