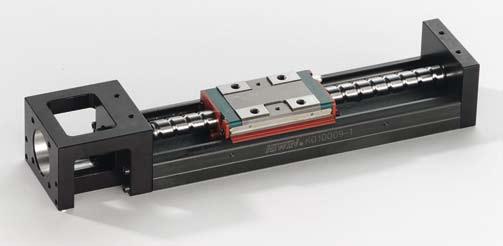

KK-stage Linjärenhet med hög precision
|
|
|
- Jonas Forsberg
- för 5 år sedan
- Visningar:
Transkript
1 KK-stage Linjärenhet med hög precision
2 Positioneringssystem Linjärmoduler 2.1 Produktöversikt Moduler för positioneringsuppgifter KK-linjärmoduler med kulskruvsdrivning har ett universellt användningsområde, är monteringsklara och lämpliga för många positioneringsuppgifter Anpassningsbara och robusta beroende på omgivningskraven kan KK-modulerna utrustas med bälg eller täckplåt Bärprofil och löpvagn i korrosionsskyddat stål Smidiga och lätta tack vare sin kompakta och smidiga konstruktion och låga vikt är KK-modulerna lätta att integrera även i trånga utrymmen Komponentvy för linjärmoduler Kulskruv Fixlager Låsmutter Löpvagn med integrerad kulskruvsmutter Tätning Gavel Drivfläns Stödlager Lagerhus Bärprofil (stål) Ändtätning Smörjnippel Ändplatta 38
3 2. Beställningskod för linjärmoduler KK P 0300 A 2 M1 B S1 C KK-modul Utrustning 0 = endast KK-modul 2 = med motor och förstärkare Tätning 0 = utan B = bälg C = täckplåt Utförande 40, 50, 60, 86, 100 Stigning [mm] KK 40: 1 KK 50: 2 KK 60: 5, 10 KK 86: 10, 20 KK 100: 20 Antal löpvagnar 1 2 Broms 0 = utan B = med Motortyp F0...F4 = utan motor M1 = stegmotor M2 = servomotor Noggrannhetsklass P = Precision C = Normal Profilskenans längd [mm] KK40: 100,150, 200 KK50: 150, 200, 250, 300 KK60: 150, 200, 300, 400, 500, 600 KK86: 340, 440, 540, 640, 740, 940 KK100: 980, 1080, 1180, 1280, 1380 Löpvagn A = normal S = kort 39
4 Positioneringssystem Linjärmoduler 2. KK-linjärmoduler tekniska data Maxhastigheter för KK-moduler Modell Stigning kulskruv Skenlängd Hastighet [mm/s] [mm] [mm] Precisionsklass Normalklass KK KK KK KK KK KK KK
5 2.3.2 Tillåten bärkraft Statiska moment som inverkar på KK-modulerna Tillåten bärkraft för KK-moduler KK4001 KK5002 KK6005 KK6010 KK8610 KK8620 KK10020 P* P* P* C** P* C** P* C** P* C** P* C** Kulskruv Nominell diameter [mm] Stigning [mm] Dynamiskt bäriighetstal [N] Statiskt bäriighetstal [N] Profilskenstyrning Dynamiskt standardvagn A bäriighetstal [N] kort vagn S Statiskt standardvagn A bäriighetstal [N] kort vagn S Tillåtet standardvagn A statiskt standardvagn A moment Mx kort vagn S Tippning [N-m] kort vagn S Tillåtet standardvagn A statiskt standardvagn A moment My kort vagn S Girning [N-m] kort vagn S Tillåtet standardvagn A statiskt standardvagn A moment Mo kort vagn S Rullning [N-m] kort vagn S * P = precisions-kk-modul ** C = normal-kk-modul 41
6 Positioneringssystem Linjärmoduler Noggrannhet Noggrannhet för KK-moduler Utförande Profilskenlängd Repeternoggrannhet [mm] Positioneringsnoggrannhet Löpparallellitet Igångs. moment [mm] [mm] [mm] [mm] [Nmm] P* C** P* C** P* C** P* C** KK ,003-0,020-0, KK ,003-0,020-0, KK ,003-0,020-0, KK ,003-0,020-0, KK ,003-0,020-0, KK ,003-0,020-0, KK ,003-0,020-0, KK ,003 0,01 0,020-0, KK ,003 0,01 0,020-0, KK ,003 0,01 0,020-0, KK ,003 0,01 0,020-0, KK ,003 0,01 0,020-0, KK ,003 0,01 0,020-0, KK ,003 0,01 0,025-0, KK ,003 0,01 0,025-0, KK ,003 0,01 0,025-0, KK ,003 0,01 0,025-0, KK ,003 0,01 0,030-0, KK ,003 0,01 0,040-0, KK ,005 0,01 0,035-0, KK ,005 0,01 0,035-0, KK ,005 0,01 0,040-0, KK ,005 0,01 0,045-0, KK ,005 0,01 0,050-0, * P = precisions-kk-modul ** C = normal-kk-modul 42
7 2.3.4 Måttblad för KK40-moduler KK40-modul utan täckplåt Mått och vikt för KK40-moduler utan täckplåt Profilskenans längd Totallängd L1 [mm] Max. slaglängd [mm] löpvagn A löpvagn A G [mm] KK50 Vikt [kg] löpvagn A1 0,48 0,6 0,72 löpvagn A2 0,67 0,79 43
8 Positioneringssystem Linjärmoduler KK40-modul med täckplåt Mått och vikt för KK40-moduler med täckplåt Profilskenans längd Totallängd L1 [mm] Max. slaglängd [mm] löpvagn A löpvagn A G [mm] n Vikt [kg] löpvagn A1 0,55 0,68 0,82 löpvagn A2 0,76 0,89 44
9 KK40-modul med adapterfläns F0 KK40-modul med adapterfläns F2 KK40-modul med adapterfläns F1 KK40-modul med adapterfläns F3 45
10 Positioneringssystem Linjärmoduler Måttblad för KK-moduler KK50 KK50-modul utan täckplåt KK50-modul med adapterfläns F0 KK50 med adapterfläns F1 Mått och vikt för KK50-moduler utan täckplåt Profilskenans längd Totallängd L1 Max. slaglängd [mm] G K n Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] [mm] Löpvagn A1 Löpvagn A ,2 1, ,4 1, ,6 1,8 46
11 KK50-modul med täckplåt KK50-modul med adapterfläns F2 KK50 med adapterfläns F3 Mått och vikt för KK50-moduler med täckplåt Profilskenans längd Totallängd L1 Max. slaglängd [mm] G K n Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] [mm] Löpvagn A1 Löpvagn A , ,3 1, ,6 1, ,8,0 47
12 Positioneringssystem Linjärmoduler Måttblad för KK-moduler KK60 KK60-modul utan täckplåt, standardlöpvagn Mått och vikt för KK60-moduler utan täckplåt, standardlöpvagn Profilskenans längd Totallängd L1 Max. slaglängd [mm] G K n m Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] [mm] Löpvagn A1 Löpvagn A , , ,4, , ,6, ,2 4,6 48
13 KK60-modul utan täckplåt, kort löpvagn Mått och vikt för KK60-moduler utan täckplåt, kort löpvagn Profilskenans längd Totallängd L1 Max. slaglängd [mm] G K n m Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] [mm] Löpvagn S1 Löpvagn S ,4 1, ,7 1, ,, ,9, ,, ,1 4,3 49
14 Positioneringssystem Linjärmoduler KK60-modul med täckplåt, standardlöpvagn Mått och vikt för KK60-moduler med täckplåt, standardlöpvagn Profilskenans längd Totallängd L1 Max. slaglängd [mm] G K n m Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] [mm] Löpvagn A1 Löpvagn A , , ,7 3, ,3 3, ,9 4, ,6 5,0 50
15 KK60-modul med täckplåt, kort löpvagn Mått och vikt för KK60-moduler med täckplåt, kort löpvagn Profilskenans längd Totallängd L1 Max. slaglängd [mm] G K n m Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] [mm] Löpvagn S1 Löpvagn S ,6 1, ,9 2, ,5 2, ,1 3, ,7 3, ,4 4,6 51
16 Positioneringssystem Linjärmoduler KK60-modul med bälg Material: Nomex Oljebeständigt Emulsionsbeständigt Låg risk för knäckningsbrott x M6-18 djup Mått och vikt för KK60-moduler med bälg Profilskenans längd Vikt [kg] Max. slaglängd [mm] Löpvagn A , , , , , ,6 41 Löpvagn A2 52
17 KK60-modul med adapterfläns F0 KK60-modul med adapterfläns F3 KK60-modul med adapterfläns F1 KK60-modul med adapterfläns F4 KK60-modul med adapterfläns F2 KK60-modul med adapterfläns F5 53
18 Positioneringssystem Linjärmoduler Måttblad för KK-moduler KK86 KK86-modul utan täckplåt Mått och vikt för KK86-moduler utan täckplåt Profilskenans längd Totallängd L1 Max. slaglängd [mm] G n m Vikt [kg] [mm] [mm] Löpvagn A1 Löpvagn A2 [mm] Löpvagn A1 Löpvagn A ,7 6, ,9 7, ,0 8, ,2 10, ,4 11, ,6 12,4 54
