1 SV Monteringsmanual Decentraliserat ventilationssystem med värmeåtervinning För typerna LUNOS e², e²kort och e²neo TACK FÖR ATT DU VALT EN PRODUKT FRÅN LUNOS! - Överlämnas till användaren - 1

2 Monteringsmanual för LUNOS e 2,, e 2 neo, e 2 kort Innehållsförteckning Om denna monteringsmanual, säkerhetsföreskrifter, teknisk data, avfallshantering....2 Måttskisser, funktion och placering av....3 Driftsområde, produktförpackningar Montering: monteringsrör och yttergaller...5 Montering: elektrisk montering och elektrisk anslutning...6 Montering: LUNOS e 2 värmeväxlarenhet och innerkåpa...7 Montering: ljuddämparinsats (tillval) Vid byte av LUNOS ALD-R 160 till LUNOS e², information om LUNOS utvändiga delar...8 Filterbyte, rengöring, tillbehör och utbytesdelar...9 Om denna monteringsmanual Läs igenom denna monteringsmanual omsorgsfullt och fullständigt innan arbetet påbörjas När monteringen är slutförd ska dessa anvisningar överlämnas till användaren (hyresgästen, husägaren, fastighetsägaren eller fastighetskötaren). Symboler i monteringsmanualen Denna symbol varnar för fara för personskada Denna symbol varnar för fara för elektrisk spänning Säkerhetsföreskrifter Varning! Monteringsarbete med ventilationsenheten får endast utföras när spänningsmatningens alla poler är bortkopplade. Ventilationsenheten är skyddsisolerad enligt skyddsklass II, skyddsledare behövs inte. Observera: Elanslutningen får endast utföras av en behörig elinstallatör. Observera: Denna ventilationsenhet bör inte underhållas (filterbyte och rengöring) av barn eller personer ) som inte är lämpade att använda enheten säkert med hänvisning till deras fysiska, sensoriska eller mentala förmågor, eller brist på erfarenhet och/eller erfoderlig kunskap. Barn bör tillses så att man säkerställer att de inte leker med denna pro- Teknisk specifikation Spänning: 12 V DC SELV Skydssklass: IP 22 Kapacitetsområde: 18m³/h till 38 m³/h Ljudtrycksnivå: 16,5 db vid 18 m³/h ; 19,5 db vid 31 m³/h Avfallshantering Sortera emballaget innan det kastas. Iakttag gällande regler om du vill göra dig av med din ventilationsenhet. Vänd dig till renhållningsorganisationen i din kommun för mer 2

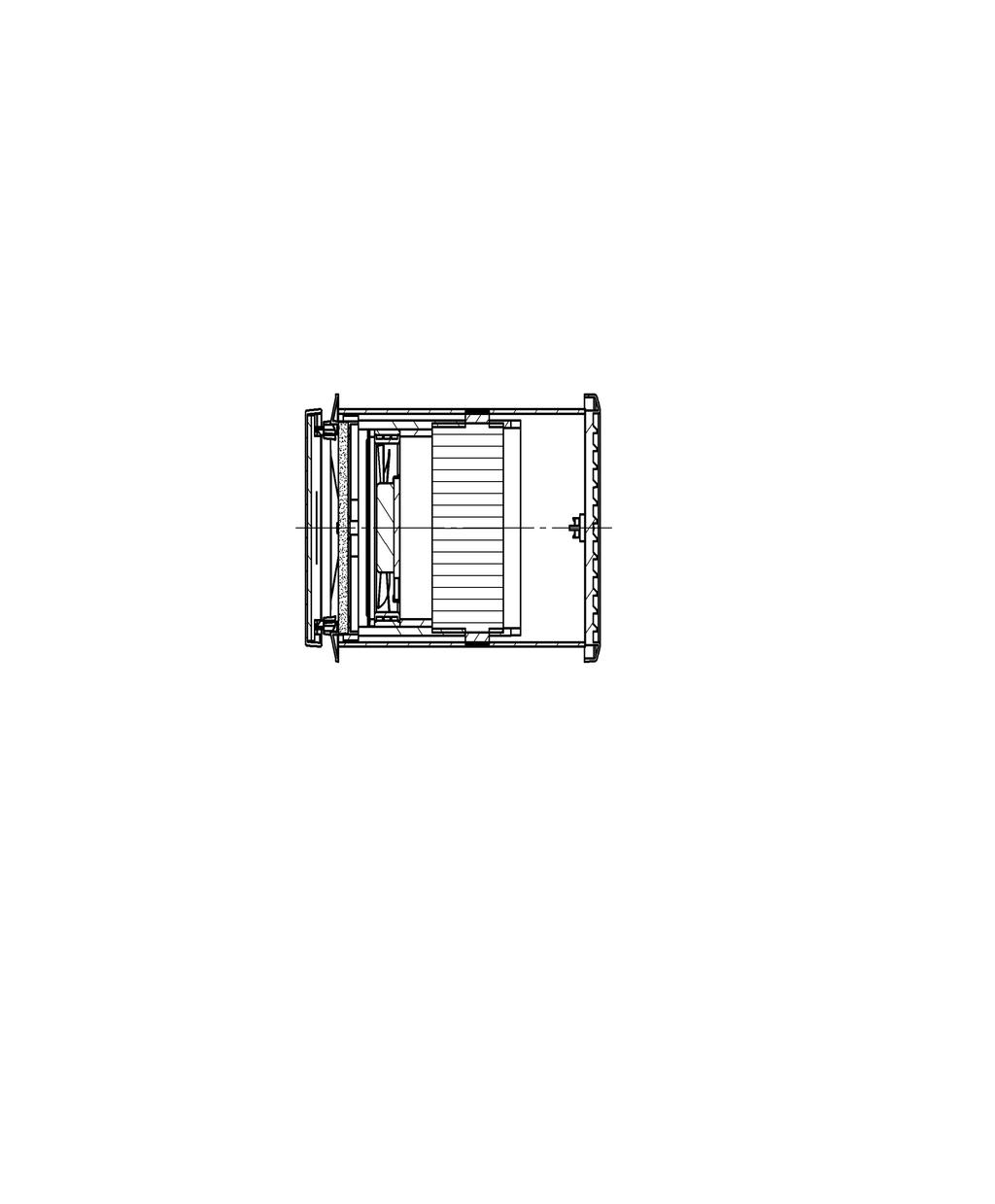

3 Måttskiss 180 mm 35 mm mm 17 YD 160 mm e² : 180 mm 200 mm* 300 Värmeväxlare Värmeväxlare EPP - Ring * Korta av EPP-ringen vid behov Funktion och placering av LUNOS e 2 LUNOS e 2 fungerar enligt den regenerativa värmeväxlingsmetoden och arbetar alltid i par. Den ena ventilationsenheten ger tilluft medan den andra enheten under samma tid ger frånluft. Därefter växlar respektive fläkt riktning. Detta innebär att summan av in och utflöde alltid är lika. Själva värmeväxlaren, LUNOS Acuvent, är ett keramiskt batteri som ackumulerar värmen ur frånluften, och avyttrar det sedan i inluften när enheterna byter flödesriktning. Detta sker var 70:e sekund (LUNOS e 2 kort var 50:e sekund) under balanserad synkronisering. Om två samverkande ventilationsenheter placeras i olika rum så måste man säkerställa att det finns tillräckligt dimensionerade överströmningskanaler som luften kan röra sig via, så som ventiler eller luftspalter. Rekommenderat minsta avstånd vid montering av två ventilationsenheter på samma Rekommenderat minsta avstånd vid montering av två ventilationsenheter i samma 1m 1,4 1m 1m Placera inte ventilationsenheten ovanför särskilt känsliga möbler, ytor eller tavlor. Väggen under donet bör vara fri. Undvik placering ovanför eller i närheten av rumstermostater. 3

4 Driftsområde Temperaturområde: - 15 C till + 40 C Kan användas vid en relativ fuktighet upp till 65% inomhus. Det kan inträffa lätt kondens under uppvärmningssäsongen. Om enhetens användningsgränser överskrids, stäng av ventilationsenheten och stäng innerkåpan. Produktförpackningar Kontrollera att leveransen är komplett och att emballagen är hela! Monteringsrör Rör YtterDiameter 160 mm Yttergaller Typ 1/WE 180 vit * Best.-Nr.: Typ 1/GE 180 ljusgrå Best.-Nr.: Typ 1/RE 180 rödbrun Best.-Nr.: Putskyddslock Alternativa yttergaller och kåpor finns, LUNOS e² ventilationsenhet Innerkåpa 9/IBE Filter (ingår i förpackningsenhet e²) Alternativa innerdelar och kåpor finns, Yttergaller 1/WE 180 levereras tillsammans med fasadskyddsringen1/fsr 180, en monteringsanvisning medföljer. 4

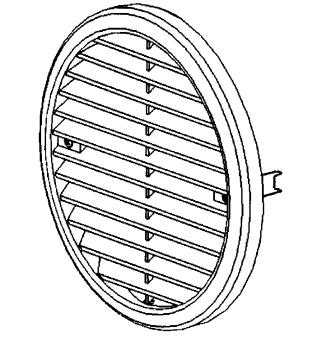

5 3 mm Montering - monteringsrör och yttergaller Gör hål för monteringsröret (exempelvis med kärnborr Ø162 mm). 1 Skada inte elektriska eller andra serviceinstallationer när håltagning eller borrning i vägg sker. Korta vid behov av röret till önskad monteringslängd (e²: min. 300 mm; e²kort min. 200 mm). Insi- Putsskyddslock Utsida Beakta att rörändarna inte får sticka ut mer än väggens slutgiltiga tjocklek, (ändarna ska vara jäms med väggytan). För in monteringsröret och täta runt om (monteringslim Best.-Nr ). 2 Om det yttre gallret ska putsas in, byt ut putsskyddslocket mot yttergallret. Insida Utsida Tänk på att rörändarna inte får sticka ut mer än putsens slutliga tjocklek (ändarna ska vara jäms med väggytan). Ta bort det yttre putskyddslocket. Montera det yttre gallret med de inbyggda fästena. ➂ Dra åt klämskruvarna Dra åt skruvarna. Alternativa yttergaller och kåpor finns, se prislista eller kontakta leverantören. 5

6 0 Montering - elektrisk montering och elektrisk anslutning Säkerhetsföreskrifter Varning! Monteringsarbete med ventilationsenheten får endast utföras när spänningsmatningens alla poler är bortkopplade. Se till att anslutningsledarna är spänningslösa innan du ansluter ventilationsenheten (Avskiljning från nätet med minst 3 mm kontaktöppning, till exempel genom att ta bort säkringen.) Alla strömkretsar till detta ventilationssystem måste vara jordfelsskyddade med exempelvis jordfelsbrytare. Elanslutningen får endast göras av behörig elektriker. Det är inte tillåtet att montera kompletterande installationer och elektriska komponenter i ventilationsenheten. Ventilationssystemet kan regleras via olika styrningar från LUNOS. Styrningen kan bla göras med LUNOS Universalstyrning 5/UNI eller komfortstyrningen LUNOS TAC. För dessa gäller respektive monteringsanvisning. Välj brytarlägen för valfri funktion. Slitsa väggdosorna samt monteringsrören (20 mm djupt) för kabeldragningen. Dra starkströmskabel till transformatorn(exempelvis 3x1,5 mm²) samt svagströmskablar till enhetsparen (exempelvis 3x0,75 mm²). Förbered genom att lägga in kablarna till enhetsparen i monteringsrören. Kablar och brytare ansluts enligt nedan beskrivna kopplingsschema. I III II Seriell brytare 5/W2U Vy framifrån, med filterlampa tänd + - ➃ Slitsa röret för kabeln Enhet 1 Tilluft/Frånluft Brytare vertikalt För- Matningskabel Tillse att kabeln kommer i rätt position vid slitsarna i röret så att enheten lätt kan föras på plats. Viktigt: Ställ in önskade funktioner med brytarna enligt monteringsmanual E148. Använd inte andra styrinställningar än de som anges i tabellen! Slitsa röret endast på dessa fyra ställen + 12V - Enhet 2 Frånluft/ horison- Don 1;3;5 Don 2;4;6 av/på på/av + - S1 + - S2 W1 W2 grå röd svart LUNOS 5/UNI Universalstyrning röd blå lila röd blå lila 6

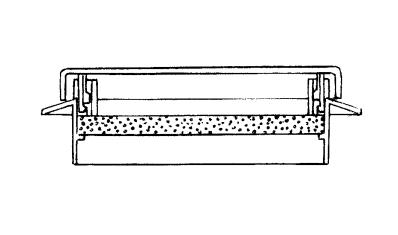

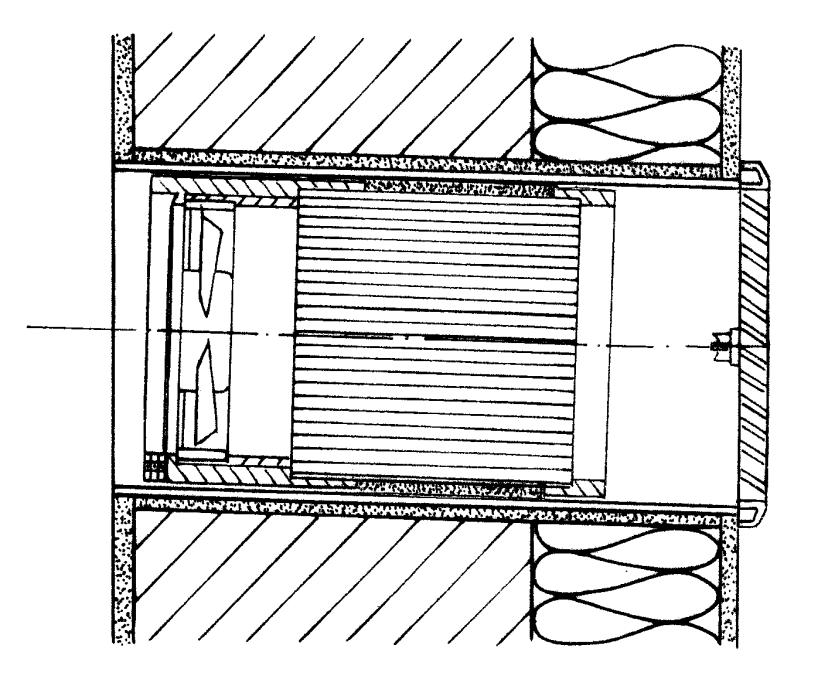

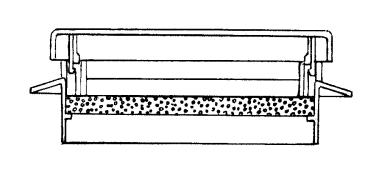

7 Montering - LUNOS e 2 värmeväxlarenhet och innerkåpa Ta bort det invändiga putsskydds -locket. Skjut in ventilationsenheten i monteringsröret, observera avståndet på 22 mm, fläktmotorn närmast insidan. På ventilationsenheten finns det en vajer som man kan dra ut enheten med, om behov skulle uppstå. 7 Motor 22 mm Montera svagströmskabeln i kontaktdonet och sätt kontaktdonet i ventilationsenhetens uttag. 8 Matningskabel Motorkabel Röd Blå Lila Enhetens uttag Sätt innerkåpan med dess filter i, tryck det på plats i öppet läge. Klart! 9 Öppet läge Stängt läge 7

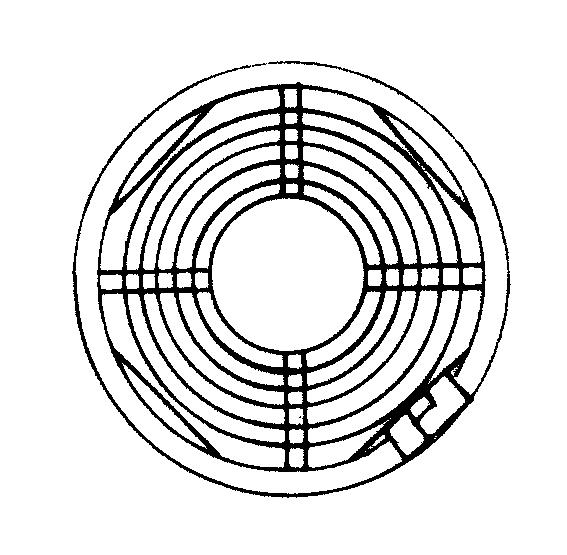

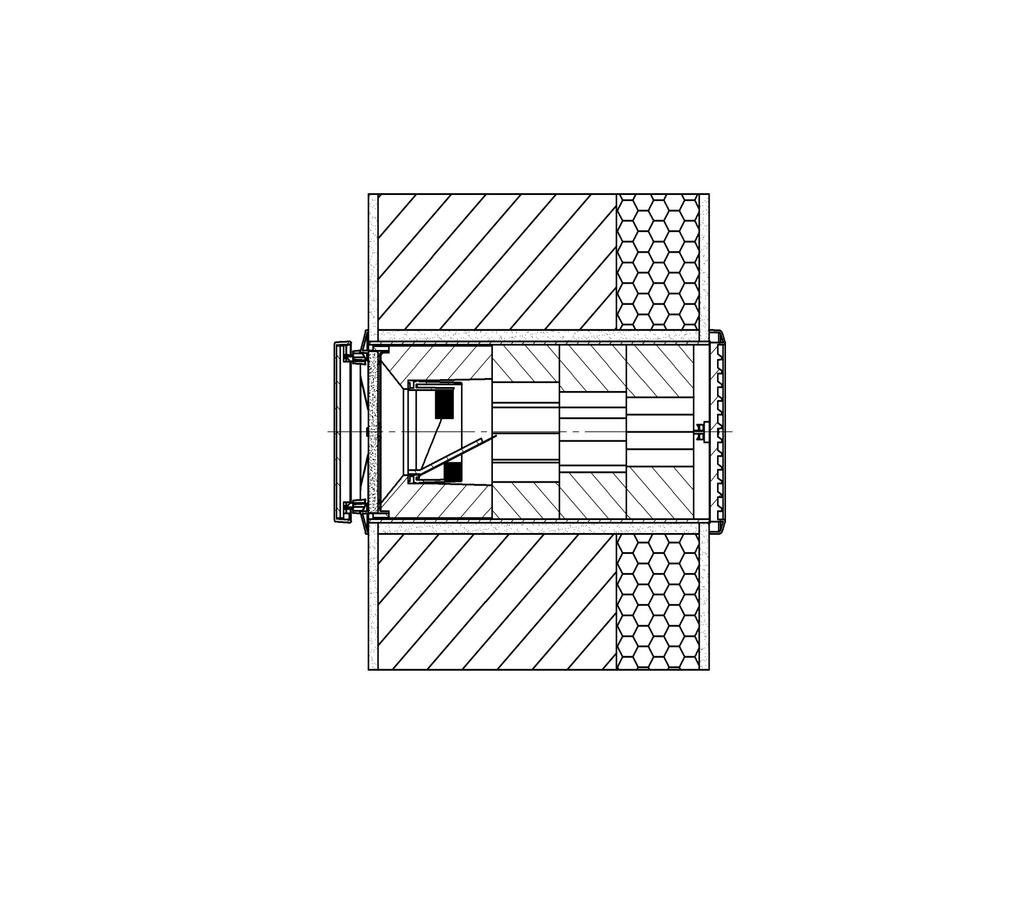

8 Montering - Ljuddämparinsats (tillval) Ljuddämparinsatsen är tillval och kan användas på rörlängder från 300 mm på LUNOS e 2. Ljuddämparringen och ljuddämparinsatsen ska monteras enligt bilden. Ljuddämparinsatsen kan vid behov kortas av. Ljuddämparring Ljuddämparinsats Att byta ut LUNOS fläkt ALD-R 160 mot värmeväxlare LUNOS e 2 När man gör detta byte behövs följande delar från ALD-R 160 inte längre: Längd minst 300 mm 1: Vindskyddsspjäll 2: Ljuddämpare samt anpassningsring för ljuddämpare Monteringsrörets minimilängd (L min) måste vara 300mm. Behåller man yttergallret med klämfästena (typer 1/R ) är miminilängden 320 mm. Monteringen av e² utförs sedan enligt denna manual från sida Information om LUNOS utvändiga ventilationsdelar De utvändiga plastdetaljerna på LUNOS ventilationsenheter är mycket regntåliga och uppfyller kraven för belastningsgrupp III enligt DIN ( ). Metalliska eller metallbelagda delar kan användas i belastningsgrupp I enligt DIN ( ). Om behov finns kan man vidta extra åtgärder för att skydda de yttre delarna av ventilationen när det gäller speciellt vindutsatta byggnader eller om det finns risk för starka vindar och kraftigt regn.

9 Filterbyte Om LUNOS 5-UNI-5FT Universalstyrning används, tänds en lysdiod med fast rött sken under brytaren när filtren behöver bytas/ tvättas Filter Ta bort den inre skyddskåpan, avlägsna filtret och sätt i ett nytt eller rengjort filter (filter kan köpas av leverantören eller rengöras i exempelvis en diskmaskin) sätt sedan tillbaka den inre skyddskåpan. Ventilationsöppningarna måste vara öppna och fria. Återställ filterindikatorn på LUNOS strömbrytare genom att trycka på knappen. Använder man en fjäderbelastad brytare ska man hålla inne knappen i 3 sekunder. För funktionen gällande filterindikator på LUNOS TAC eller LUNOS- KNX Control, vänligen se respektive manual. Vänligen notera de filterbyten som utförs: Filterbyte utfört Planerat filterbyte Använd filtertyp Rengöring Torka vid behov av innerkåpan och täckramen med en torr och mjuk trasa. Filterbyte bör inte utföras av barn, ej heller vuxna som inte är lämpade att använda apparaten säkert med hänvisning till deras fysiska, sensoriska eller mentala förmågor eller brist på erfarenhet eller på erforderlig kunskap. LUNOS Reserv-/utbytesdelar Innerkåpa 9/IBE Best.-Nr.: Utbytesfilter G3, 9/FIB3R 3-Pack Best.-Nr.: Ljuddämparsats 9/SW Best.-Nr.: Vindtryckavlastning 9/WDSE (för monteringsrör från 370 mm längd) Best.-Nr.: Ljuddämparpanel 9/IBS Best.-Nr.:

10 E124 Anteckningar Generalagentur för LUNOS ventilation i Sverige: SWEDEN ENERGY BUILDING SYSTEMS Järnvägsgatan 8, Höör Kundtjänst: info@energybuilding.se 10
