RÅSTA PROJEKTUTVECKLING AB

Transkript

1 INNEHÅLLSFÖRTECKNING SID PROJEKTBESKRIVNING 1 2 MATERIAL EXEMPEL 6 PROJEKTBESKRIVNING BAKGRUND EN NY STADSDEL, ARENASTADEN, MED KONTOR, BOSTÄDER GALLERIA OCH IDROTTS/EVENEMANGSARENA BYGGS I SOLNA. FÖR ATT KUNNA FÅ EN GOD ACCESS TILL DET NYA OMRÅDET OCH KLARA DE STORA FLÖDENA AV BESÖKARE TILL OCH FRÅN ARE-NAN KRÄVS ATT EN NY PENDELTÅGSUPPGÅNG BYGGS MED ANSLUTNING TILL DEN NYA BRON ÖVER SPÅROMRÅDET NORR OM ADIDASHUSET. SYFTE SYFTET MED BYGGNADEN ÄR ATT FÖRKORTA AVSTÅNDET MELLAN ARENASTADEN OCH SOLNA STATION OCH ATT SKAPA GOD TILLGÄNGLIGHET TILL OCH FRÅN STATIONEN. BYGGNADEN SKALL TILLGODOSE ETT KAPACITETSBEHOV AV ATT LYFTA 400 PERSONER I MINUTEN FRÅN PLATTFORMEN OCH VIDARE UPP PÅ BRON. BERÄKNINGEN AV KAPACITET UTGÅR IFRÅN ATT DET VID STÖRRE EVENEMANG KAN ANGÖRA FULLA PENDELTÅG TILL SOLNA STN VAR FEMTE MINUT OCH ATT MAJORITETEN AV RESENÄRERNA KLIVER AV. INNEHÅLL DEN NYA UPPGÅNGEN KOMMER RYMMA 4 ST RULLTRAPPOR, 2 ST HISSAR SL SPÄRRAR, PERSONALUTRYMMEN, TEKNIKUTRYMMEN, EN MINDRE BUTIK CA 150 M2, RESANDEINFORMATION, VÄNTUT-RYMME, RWC OCH ETT SK TRYGGHETSRUM. NYBYGGNAD DEN BEFINTLIGA PENDELTÅGSPLATTFORMEN, INKLUSIVE TAK, VID SOLNA STATION FÖRLÄNGS NORRUT CA 130 M. DAGENS TUN-NELACCESS VID PLATTFORMENS NORRA ÄNDE BLIR INTE LÄNGRE TILLGÄNGLIG FÖR TRAFIKANTER. TUNNELN KOMMER ATT FINNAS KVAR FÖR PLANSKILDA TRANSPORTER TILL OCH FRÅN PLATTFORMEN. MELLAN DEN NYA PLATTFORMEN OCH DEN NYA BRON BYGGS EN NY UPPGÅNG MED VÄNTUTRYMME I ANSLUTNING TILL PLATTFORMEN OCH EN BILJETTHALL MED ENTRÉ FRÅN NYA BRON. DEN NYA UPPGÅNGEN BYGGS MELLAN 2 AV SVERIGES MEST TRAFIKERADE SPÅR OCH KOMMER ATT GRANSKAS AV TRAFIK-VERKET VAD GÄLLER REGLER OCH SÄKERHETSAVSTÅND. GRUNDLÄGGNING MED PÅLNING. GRUNDKONSTRUKTIONEN OCH BYGG-NADEN KONSTRUERAS EFTER EURO NORMER OCH SKALL KLARA HÖGT STÄLLDA SÄKERHETSKRAV GÄLLANDE PÅKÖR-NING/URSPÅRNING. GRUNDPLATTA, HISSGROPAR, RULLTRAPPSMASKINRUM (MED TILLTRÄDE) OCH PELARE GJUTS AV BETONG. OVANPÅ PELARNA LÄGGS HORISONTELLA STÅLBALKAR SOM BÄR UPP ÖVRE BILJETTHALLS GOLV. BÄRANDE KONSTRUKTION FÖR VÄGGAR OCH TAK UTFÖRS AV STÅL. FASAD: ÖVERVÄGANDE DELAR AV FASADEN SKALL UTFÖRES AV BLANKA VITLACKADE PREFAB ELEMENT AV PLÅT MED GRÖNA FÄRGFÄLT ENL. RITNING. NEDRE DELAR AV VÄGGAR SKOS MED EXTRA PLÅT I METALLFÄRG ENL. RITNING. BETONGFUNDAMENT: FUNDAMENTEN OCH SYNLIGA BETONGYTOR PLATSGJUTES MOT SLÄT SYSTEMFORM. EN DISTINKT SKUGGKANT SPARAS UR I FORMEN I MÖTET MELLAN BETONG OCH FASAD. GLASPARTIER GLASPARTIER GES EN SKONING AV LIKNANDE MATERIAL SOM RF ENTRÉPARTIER ALLA GLASYTOR UTFÖRES SOM ISOLERRUTOR. LÅNGFASADEN PÅ GÅNGBRON TILL HISSARNA UTFÖRES DELVIS I OPAKT GLAS OCH RESTERANDE GLASYTOR I KLARGLAS. LANTERNINER LANTERINER UTFÖRES LIKA FASADER YTTERTAK LÅGLUTANDE TAK MED INVÄNDIG AVVATTNING YTSKIKT AV SVART PAPP. SID (1/6) PROJEKTBESKRIVNING

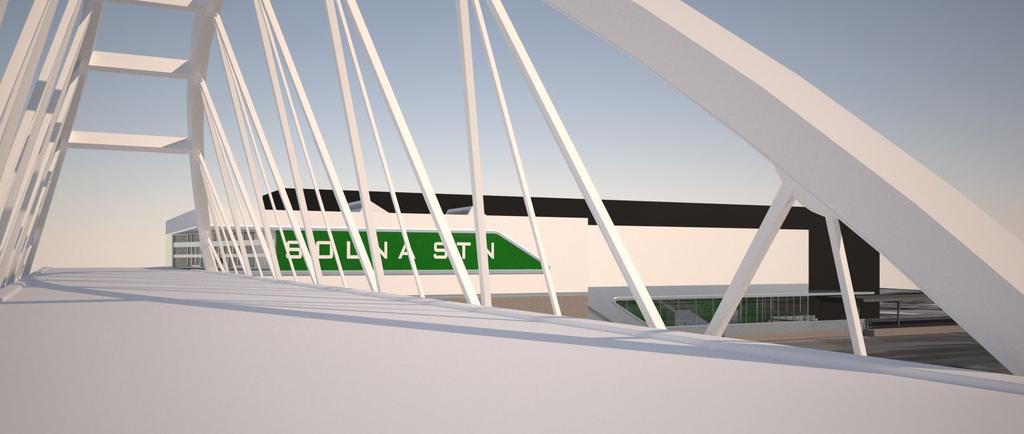

2 BILD : VY FRÅN VÄSTER SID (2/6)

3 BILD : VY FRÅN SÖDER SID (3/6)

4 BILD : VY FRÅN NORR SID (4/6)

5 BILD : VY FRÅN ÖSTER SID (5/6)

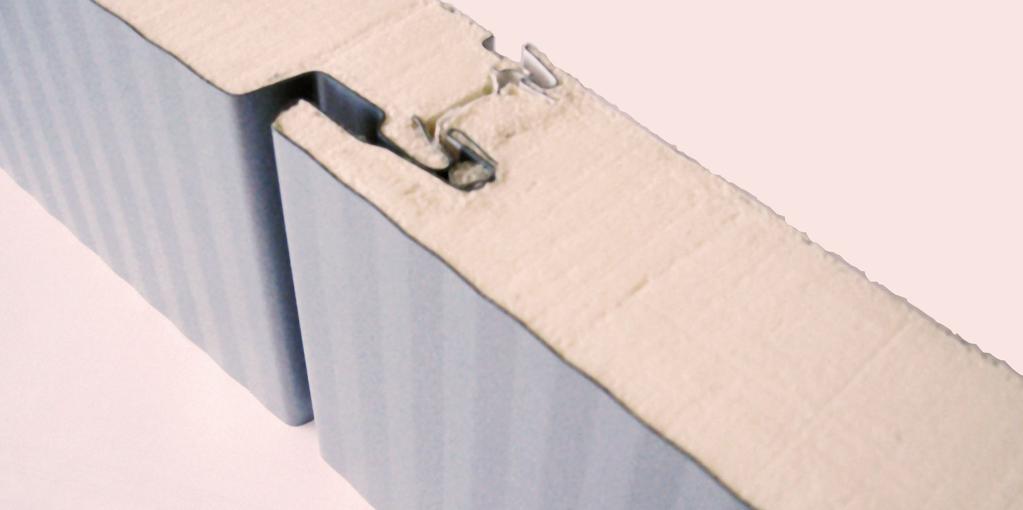

6 BILD 1: EXEMPEL PÅ FASADSYSTEM AV PLÅT FÖR BYGGNADENS ÖVRE DELAR, NITAS ELLER SKRUVAS, REF. KINGSPAN FASADELEMENT BILD 2: EXEMPEL PÅ FASADSYSTEM AV PLÅT FÖR BYGGNADENS ÖVRE DELAR, NITAS ELLER SKRUVAS, REF. KINGSPAN FASADELEMENT BILD 3 : EXEMPEL PÅ PLÅTINKLÄDNAD FÖR BYGGNADENS NEDRE DELAR, NITAS ELLER SKRUVAS BILDER 4 OCH 5 : EXEMPEL PÅ PLÅTINKLÄDNADER AV MINDRE DELAR FÖR NEDRE DEL AV BYGGNADEN, NITAS ELLER SKRUVAS, REF. FRÅN PROJEKT AV DANIEL LIBESKIND SID (6/6) MATERIAL EXEMPEL
