Bullerkartläggning av verksamheten vid Löt avfallsanläggning

Transkript

1 Handläggare Tel Mobil Datum Projektnummer Kund Söderhalls Renhållningsverk AB Löt avfallsanläggning, Vallentuna Bullerkartläggning av verksamheten vid Löt avfallsanläggning Sammanfattning ÅF Ljud och Vibrationer har fått i uppdrag att utföra en externbullerutredning för verksamheten vid Löt avfallsanläggning, Vallentuna. I utredningen framgår att begränsningsvärden för ekvivalent ljudnivå innehålls vid närmsta bostäder under aktuella tidsperioder för nollalternativet och den planerade utökade verksamheten. Bland uppkomsten av momentana ljud under nattperioden ger hjullastarnas arbetsmoment och krosslinan högst bidrag till omgivningen. Med antagande att uppkomsten av ljud endast sker från område A innehålls också begränsningsvärdet avseende momentana nivåer. Trafikbullernivån ifrån kringliggande vägar kommer inte att påverkas av den ökade trafiken till LÖT. ÅF-Infrastructure AB Granskad av Mats Söderlind ÅF-Infrastructure AB, Frösundaleden 2 (goods 2E), SE Stockholm Sweden Phone , Registered office in Stockholm, Corp. id , VAT SE Rapport A Löt avfallsanläggning Page 1 (10)

2 Innehåll Uppdrag... 3 Omfattning... 3 Bedömningsgrunder... 3 Objektsbeskrivning... 4 Inventering och mätning av ljudkällor Aktuella källor... 6 Beräkningar Ekvivalent ljudnivå Maximal ljudnivå... 8 Resultatredovisning Ekvivalent ljudnivå vid bostad enligt punktberäkning Trafikbuller Redovisning av bullerkartor Slutsatser Rapport A Löt avfallsanläggning Page 2 (10)

3 Uppdrag ÅF Ljud och Vibrationer har fått i uppdrag att utföra en externbullerutredning för verksamheten vid Löt avfallsanläggning, Vallentuna. I dagsläget har Löt tvingats avvisa lass med förorenad jord då den tillståndsgivna mängden uppnåtts. Nu vill SÖRAB utreda om man kan ta emot och behandla mer lass förorenad jord utan att bullervillkor överskrids och hur den ökade mängden trafik påverkar kringliggande vägar. Denna rapport bygger på ÅFs utredning ifrån 2016 Rapport B01_Rev1. Omfattning Inom ramen för uppdraget har följande arbeten utförts: Platsbesök med närfältsmätning av fasta och rörliga bullerkällor samt olika arbetsmoment inom verksamheten. Utifrån närfältsmätningarna beräknas ekvivalent och momentan ljudnivå vid närliggande bostäder. Beräkningarna utförs enligt Naturvårdsverkets rekommenderade beräkningsmodell för externt industribuller (Environmental noise from industrial plants. General prediction method. Danish Acoustical Laboratory report nr 32). Resultatet presenteras som bullerkartor i färg samt som punktberäkningar i beräkningspunkter/bostäder som fastställs tillsammans med beställaren. Utredningen redovisas i rapport. Beräkningarna utförs för de olika tidsperioderna enligt SÖRAB:s bullervillkor. Beräkning av trafik till mest utsatta bostad ifrån E18, väg 268 och Lötvägen för nollalternativet och den ökande trafikmängd som blir av den utökade verksamheten. Bedömningsgrunder Gränser enligt deldom MD för Löt avfallsanläggning: Buller från verksamhetsområdet ska begränsas så att det som begränsningsvärde inte ger upphov till högre ekvivalenta ljudnivåer utomhus vid bostäder och rekreationsytor i bostäders grannskap, utbildningslokaler och vårdbyggnader samt arbetslokaler för ej bullrande verksamhet. Tabell 1 Begränsningsvärde enligt tillstånd för Löt avfallsanläggning Områdesberskrivning Dag kl Ekvivalent ljudnivå, dba Kväll kl Natt kl Bostäder och rekreationsytor i bostäder grannskap samt ) utbildningslokaler och vårdbyggnader Arbetslokaler för ej bullrande verksamhet ) Värden för natt behöver inte tillämpas för utbildningslokaler Om ljudet innehåller ofta återkommande impulser, hörbara tonkomponenter eller bådadera ska de ekvivalenta ljudnivåerna ovan sänkas med 5 dba-enheter. Momentana ljud nattetid (22-07) får maximalt uppgå till 55 dba Rapport A Löt avfallsanläggning Page 3 (10)

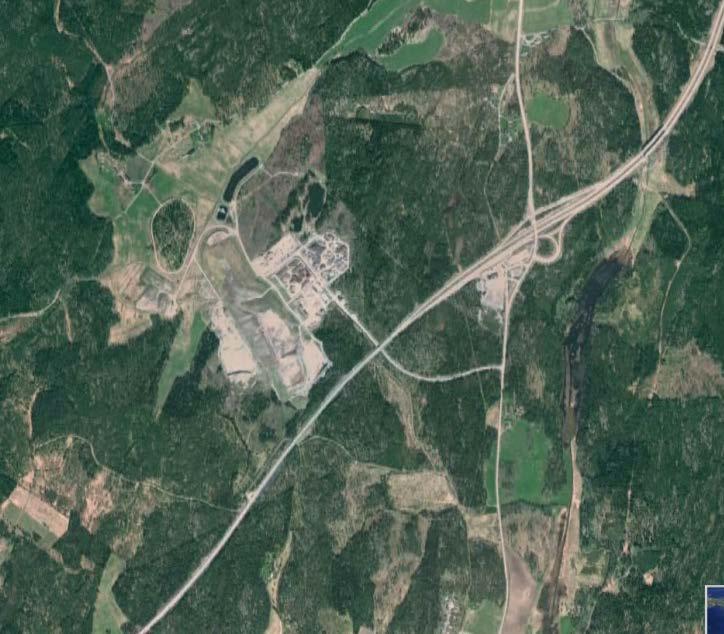

4 Objektsbeskrivning I figur 1 nedan redovisas en beskrivning över Löt avfallsanläggning. För att underlätta utredningen har området delats in i ett antal delområden A-G vilka beskrivs närmare nedan. Delområde: -A) Området bedriver verksamhet dygnet runt. Krossning och sortering sker idag mellan kl men planeras, om bullervillkoren kan innehållas utökas till kl Lastning och lossning kan ske dygnet runt. - B) Behandlingsyta för stenmassor. Verksamheten bedrivs dagtid mellan C) Behandlingsyta för förorenade massor och impregnerat trä. - D) Sorteringsyta, ÅVC och rangeryta. - E) Deponiområde. - F) Lageryta. - G) Lakvattenanläggning. Figur 1) Översiktsbild över anläggningen Rapport A Löt avfallsanläggning Page 4 (10)

5 För närvarande finns inga fasta kontrollpunkter för verksamheten. I figur 2 nedan redovisas kontroll-/beräkningspunkter vid närmsta bostäder som har använts i denna och tidigare bullerutredningar. Figur 2) Översiktsbild över närboende Löt (östra) Löt Karlberg Löt (västra) Berga Nytorp Inventering och mätning av ljudkällor Inventering och inmätning av ljudkällor på plats har utförts av Magnus Tiderman , Magnus Tiderman och samt en kompletterande mätning av Närfältsmätningar har utförts på samtliga betydande bullerkällor enligt Nordisk beräkningsmodell för externt industribuller (DAL32). För de uppmätta bullerkällorna har en immissionsriktig källstyrka, även kallad ljudeffektnivå fastställts med utgångspunkt från uppmätt ljudtrycksnivå på ett visst avstånd, bullerkällans storlek och direktivitet (riktning). Information om driftsförhållandena på Löt avfallsanläggning kommer från SÖRAB och redovisas i tabell 2. Tabell 2 Bullerkällor och driftinformation Nollalternativ. Ljudkälla Verksamhetsområde (framgår av fig nedan) Dag Kväll Helg Natt Tung trafik (rörelser in/ut) Personbilar (rörelser in/ut) Tung trafik (rörelser in/ut) Personbilar (rörelser in/ut) Tillfartsväg Lötvägen, Gamla Norrtäljevägen och E st 7 st 6 st 15 st Tillfartsväg Lötvägen, 60 st 0 10 st 0 Gamla Norrtäljevägen och E18 A, B, C, D, F 171 st D 10 st 10 st Krosslina A 100% 100% 100% (kl samt kl 06-07) Hjullastare 5 och 6 A 2 st 83% 2 st 75% 2 st 50% Rapport A Löt avfallsanläggning Page 5 (10)

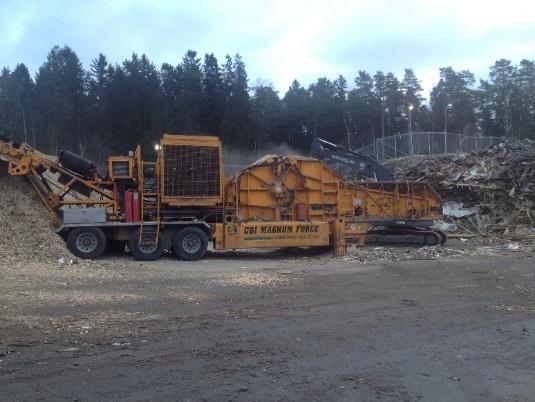

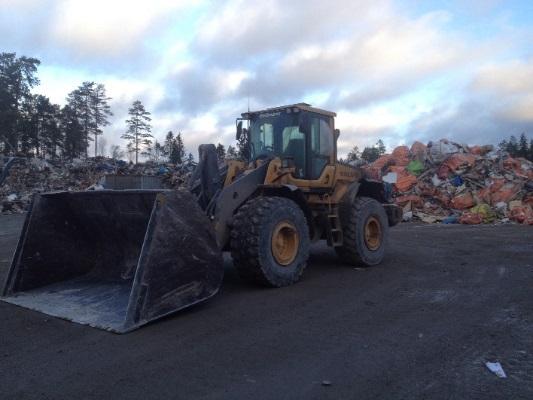

6 Ljudkälla Verksamhetsområde (framgår av fig nedan) Dag Kväll Helg Natt Sorteringsmaskin 1 A 2 st 83% 2 st 75% 2 st 50% och 2 Dumper 1 B, C 2 trp/h (50% av tiden) 0% 0% 0% Dumper 2 C,D, F 3 trp/h (75 % av tiden) 0% 0% 0% Hjullastare 4 B, C 1 st, 100% 0% 0% 0% Sorteringsverk B, C, D, F 1 st, 100% när den används kampanjvis Krossverk för sten B, C 1 st, 100% när den används kampanjvis Krossverk för avfall C, D, F 1 st, 100% när den används kampanjvis Grävmaskin B, C 1 st, 13% av tiden 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% Hjullastare 1 C,D,F 1 st, 83% 0% 0% 0% Hjullastare 2 C,D,F 1 st, 75% 0% 0% 0% Hjullastare 3 C,D,F 1 st, 75% 0% 0% 0% Sorteringsmaskin 3 C,D,F 1 st 83% 0% 0% 0% Bandschaktare E 1 st 50% 0% 0% 0% 3 st luftkompressorer G 100% 100% 100% 100% 1 st luftkompressor G 100% 100% 100% 100% Utökad verksamhet Ljudkällor som kommer ändras i och med den utökade verksamheten är tung trafik dagtid som kommer att öka med 47 rörelser, Dumper 1 ökar med 1st transport i timmen och hjullastare 2, 3 och 4 utökas alla med en extra hjullastare. 5.1 Aktuella källor Figur 3) Hjullastare Figur 4) Krossverk Rapport A Löt avfallsanläggning Page 6 (10)

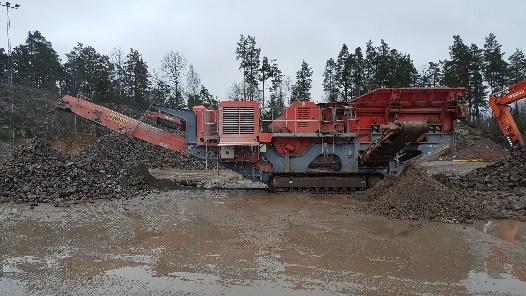

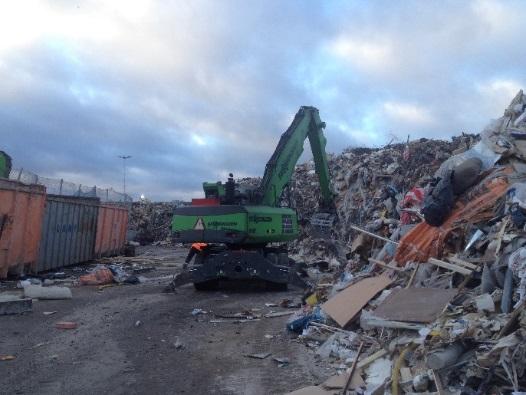

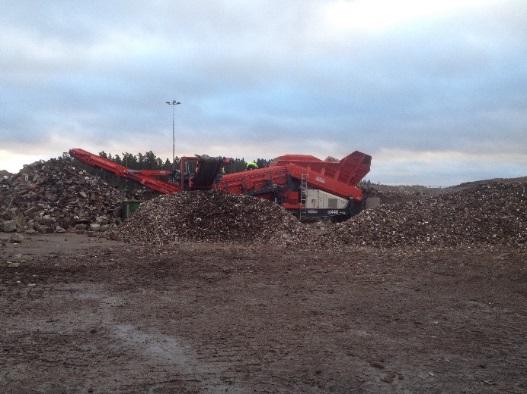

7 Figur 5) Sorteringsverk Figur 6) Dumper 1 & 2 Figur 7) Kross sten Figur 8) Krosslina Figur 9) Sorteringsmaskin Figur 10) Bandschaktare Figur 11) Luftkompressorer Rapport A Löt avfallsanläggning Page 7 (10)

8 Tabell 3 Sammanställning av källdata i oktavband Hz rel. 1 pw Frekvens (Hz) Tot Ljudkälla (db) (db) (db) (db) (db) (db) (db) (db) (dba) Krossverk Sorteringsverk Hjullastare Dumper Sorteringsmaskin Grävmaskin Kross sten Krosslina Bandschaktare Luftkompressorer Beräkningar Beräkningarna har utförts i programmet SoundPLAN version 7.4. I programmet skapas en beräkningsmodell innehållande topografi, byggnader, markbeskaffenhet (t.ex. vatten, asfalt eller grus) samt de aktuella bullerkällorna. I beräkningsmodellen har bullerkällorna placerats inom området på platser utifrån platsbesök. Programmet beräknar sedan ljudnivåbidraget till olika punkter enligt beräkningsstandarden Environmental noise from industrial plants, General prediction method, DAL32. Standarden anger beräkningsnoggrannheten till ± 1-3 db för de aktuella beräkningarna. Terrängmodellen har byggts upp från höjdmaterial från beställaren och Lantmäteriet inköpt via dess karttjänst Metria. Utbredningen redovisas för fallet 5 m över mark i utbredningskartorna. I tabeller redovisas punktberäkningar för 2 m och 5 m. Det är även viktigt att påpeka att beräkningarna motsvarar ett värsta ljudutbredningsfall för varje bullerkälla vilket innebär medvind från alla bullerkällor mot respektive mottagare samtidigt. Detta väderförhållande är i praktiken endast att jämföras med ett väderfall då det är vindstilla och det råder inversion (positiv temperaturgradient d.v.s. högre temperatur i de övre luftlagren). Vädersituationen är högst ovanlig och uppstår främst vintertid efter en klar natt i samband med högtryck. 6.1 Ekvivalent ljudnivå I utredningen har följande situationer beräknats avseende ekvivalent ljudnivå: dagperioden kl , kvällsperioden kl samt nattperioden kl Maximal ljudnivå Slammer, slag- och stötljud uppkommer frekvent på området från i första hand moment som de rörliga arbetsfordonen utför. Det kan exempelvis orsakas av skopor som slår i marken, skopor som skakas ur i samband med soptömning, rangering av containers, stängning av containerlock Rapport A Löt avfallsanläggning Page 8 (10)

9 Resultatredovisning 7.1 Ekvivalent ljudnivå vid bostad enligt punktberäkning Nedanstående nivåer avser beräkningshöjder 2m respektive 5m över mark. Tabell 4. Punktberäkning vid bostäder normal verksamhet under dagtid (motsvarar bilaga 1 och 4) Ekvivalent ljudnivå [dba] dagtid Riktvärde ekvivalent Beräkn.punkt Nollalternativ Utökad verksamhet ljudnivå [dba] 2m 5m 2m 5m dagtid Berga Karlberg Löt Löt (östra) Löt (västra) Nytorp Tabell 5. Punktberäkning vid bostäder normal verksamhet under kvällstid (motsvarar bilaga 2 och 5) Ekvivalent ljudnivå [dba] kvällstid Riktvärde ekvivalent Beräkn.punkt Nollalternativ Utökad verksamhet ljudnivå [dba] 2m 5m 2m 5m kvällstid Berga Karlberg Löt Löt (östra) Löt (västra) Nytorp Tabell 6. Punktberäkning vid bostäder normal verksamhet under nattetid (motsvarar bilaga 3 och 6) Ekvivalent ljudnivå [dba] nattetid Riktvärde ekvivalent Beräkn.punkt Nollalternativ Utökad verksamhet ljudnivå [dba] 2m 5m 2m 5m Nattetid Berga Karlberg Löt Löt (östra) Löt (västra) Nytorp Tabell 7. Punktberäkning vid bostäder av momentant ljud när lock stängs till container under nattetid. Maximala ljudnivån påverkas ej av utökade verksamheten. Beräkn.punkt Maximal ljudnivå [dba] nattetid Riktvärde maximal ljudnivå [dba] nattetid 2m 5m Berga Karlberg Löt Löt (Västra) Löt (östra) Nytorp Rapport A Löt avfallsanläggning Page 9 (10)

10 7.2 Trafikbuller Trafikbuller har beräknats för att se om ökningen av tung trafik som sker till verksamheten på Löt Avfallsanläggning vid den utökade verksamheten har någon inverkan på närliggande bostäder. Trafiksiffror är tagna ifrån trafikverkets vägtrafikflödeskarta. Tabell 8 Visar trafiksiffror för Nollalternativet. Väg ÅDT Tung trafik Årtal Källa E ,9 % 2014 Trafikverkets Gamla Norrtäljevägen ,5 % 2015 vägtrafikflödeskarta Lötvägen % 2017 SÖRAB För utökad verksamhet tillkommer 47 st lastbilar dagtid. Beräknade resultat visar att trafikökningen som sker i och med den utökade verksamheten inte har någon inverkan på trafikbullernivån. Vid den mest utsatta bostaden Berga beräknas samma resultat, 53 dba ekvivalent ljudnivå, för både nollalternativet och utökade verksamheten. 7.3 Redovisning av bullerkartor I Bilaga 1-7 redovisas beräkningar av bullerutbredningen från anläggningen vid olika tidpunkter under givna förutsättningar. Slutsatser I utredningen framgår att begränsningsvärden för ekvivalent ljudnivå innehålls vid närmsta bostäder under aktuella tidsperioder. Bland uppkomsten av momentana ljud under nattperioden ger hjullastarnas arbetsmoment och krosslinan högst bidrag till omgivningen. Med antagande att uppkomsten av ljud endast sker från område A innehålls också begränsningsvärdet avseende momentana nivåer. Trafikbullernivån ifrån kringliggande vägar kommer inte att påverkas av den ökade trafiken till LÖT Rapport A Löt avfallsanläggning Page 10 (10)

11 Löt (östra) Ekvivalent ljudnivå Leq, (frifältsvärde) i dba Löt (västra) Löt Karlberg 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Dag Nollalternativ Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 1

12 Löt (östra) Ekvivalent ljudnivå Leq, (frifältsvärde) i dba Löt (västra) Löt Karlberg 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Kväll Nollalternativ Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 2

13 Löt (östra) Ekvivalent ljudnivå Leq, (frifältsvärde) i dba Löt (västra) Löt Karlberg 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Natt Nollalternativ Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 3

14 Löt (östra) Ekvivalent ljudnivå Leq, (frifältsvärde) i dba Löt (västra) Löt Karlberg 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Dag Utökad verksamhet Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 4

15 Löt (östra) Ekvivalent ljudnivå Leq, (frifältsvärde) i dba Löt (västra) Löt Karlberg 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Kväll Utökad verksamhet Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 5

16 Löt (östra) Ekvivalent ljudnivå Leq, (frifältsvärde) i dba Löt (västra) Löt Karlberg 60 < 55 < <= < <= < <= < <= < <= 40 <= 35 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Natt Utökad verksamhet Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 6

17 Löt (östra) Momentan ljudnivå LAFmax, (frifältsvärde) i dba Löt (västra) Löt Karlberg 70 < 65 < <= < <= < <= < <= < <= 50 <= 45 Symboler Punktkälla Areakälla Lastbilar Dumper 1 och 2 Byggnader Beräkningspunkt Skala 1:8000 Berga m Löt avfallsanläggning, SÖRAB Situation - Natt Nollalternativ och utökad verksamhet Nytorp Jonas Aråker Ekvivalent ljudnivå från industri i dba 5 m över mark Bilaga 7
