1 Finspång En vision om framtiden Byggvisualisering TNBI48, 2010.

2 Sammanfattning Rapporten visar projektet i kronologisk ordning. Från inledande möten till slutrendering. Vi har tagit upp en del fel och problem vi har haft på vägen mot slutresultatet och vi har en del bilder från de olika förkastade idéerna som vi haft. Rapporten speglar vårt arbete med projektet.

3 Innehållsförteckning Inledning...4 Syfte...4 Metod...4 Projektbeskrivning...4 Möte med GKAK arkitekt firma...4 Projektet i 3 delar...5 Början...5 Mitten...8 Slutet...10 Slutresultat...12

4 Inledning Syfte Syftet med kursen och projektet är att ge fördjupande kunskaper inom 3 modellering. Genom att vara med i ett verkligt projekt så ska man få kunskaper om hur det går till och vilka problem som man kan stöta på sedan i arbetslivet. Metod Vi har använt Revit, 3dsmax och Photoshop cs4. I dessa program har vi byggt upp våra 3d miljöer och kommit fram till vårat slutresultat. Projektbeskrivning De gamla lokstallarna i finspång börjar bli gamla och ser slitna ut. Eftersom det är det första man ser när man kommer över Skutenbron och in i finspång så är det lite ansiktet utåt. Kommunen vill rusta upp detta och man ska bygga utbildningslokaler och även en verkstad där man kan utbilda CNC-operatörer och annan verkstadspersonal. De vill ha något som ser bra ut och är iögonfallande när man åker över bron. För att designa så har man anlitat GKAK arkitektfirma de har tagit fram sin vision som vi har försökt förverkliga så gott vi kan. Det som vi visar är vår vision och kan skilja sig från den slutgiltiga produkten. Möte med GKAK arkitekt firma Vi hade ett möte med Lars Sundström på GKAK arkitekt som hade ritat de bilder som vi fick och var vår kontaktperson under projektet. Vi hade ett möte med Lars i början av projektet där vi visade några volym modeller och presenterade lite utav våra idéer. Lars tyckte inte vi var helt ute och cyklade och berättade vad han skulle vilja se. Han tyckte vi skulle ta fram våra estetiska sidor och göra något som skulle se så framtids inspirerat ut som möjligt. Han ville att materialen skulle vara nyskapande material och drog en parallell till ett projekt i skottland där de hade använt fiskfjäll som material till en fontän. Med det i tanken så gick vi hem och fortsatte och insåg snart att vi inte är några arkitekter. Vi gjorde i våra ögon ett stilrent projekt.

5 Projektet i 3 delar. Början I början av projektet så jobbade vi mycket med volymmodeller och vi hade stora problem med att få fram en bra modell på omgivningen. Vi hade många sidospår hur vi skulle få till det men alla blev en återvändsgränd. Till slut Spline modellerade vi en som vi kände att vi kunde leva med. Förkastade idéer: Gråskalebild. Genom att få ett flygfoto med bra kvalité där beroende på höjderna så är bilden i olika skalor av grått. Den här idén kastade vi eftersom vi inte kunde få tag på någon bra bild. Vi ringde 1 nummer som gav oss ett nytt och efter 2 timmar i telefonslussar så kom vi rätt och han skulle skicka det på mailen men gjorde aldrig det. När vi ringde igen så hade de bytt ansvar till någon annan avdelning och cirkusen var igång igen. Göra egen gråskalebild. Eftersom finspång området är så pass kuperat så hade det blivit för svårt att göra en verklighetstrogen bild. Ortho foton från finspång kommun. Vi fick en dvd hemskickad med ortho foton som vi tänkte använda men det var dels dålig kvalité och finspång var 4 stora foton och vårt projektområde låg i skarven i alla 4 bilder i mitten. Vilket gjorde att vi inte kunde använda dem på något bra sätt.

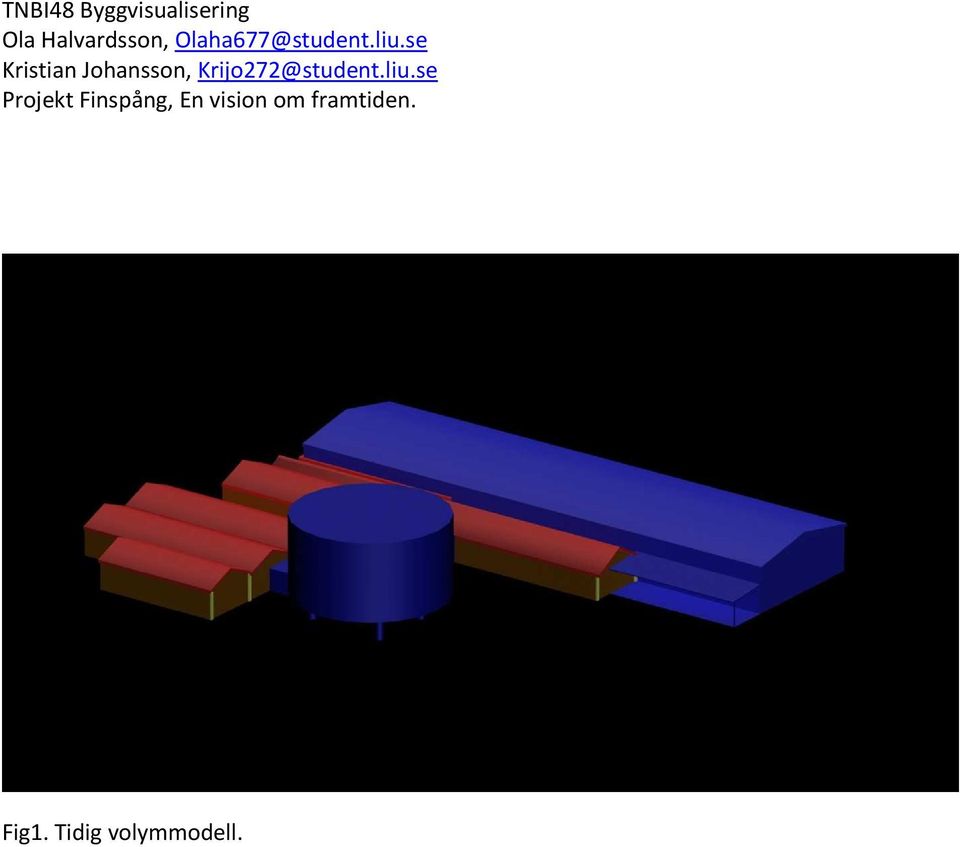

6 Fig1. Tidig volymmodell.

7 Fig2. Tidig översiktsbild

8 Mitten I mitten av projektet så hade vi lite stiltje, vi jobbade fortfarande på att förfina omgivningen och vi jobbade även på själva huvudbyggnaden som skulle utgöra stommen i projektet. Vi hade två stycken förslag på den byggnaden och skulle bli tvungna att välja en utav dem. Vi valde till slut den som var mest stilren och vidareutvecklade den mer. Vi jobbade även med att få billboard träd att fungera men utan någon framgång. Till slut fick vi hjälp av Emil från PCG AB och vi fick träden att fungera. Nu började vi se ljuset i slutet av tunneln kan man säga. Fig3. Förkastad idé av huvudbyggnaden.

9 Fig4. Den huvudbyggnad som vi valde att arbeta vidare på. Fig5. Det träd vi valde att göra billboard träd utav.

10 Slutet Mot slutet av projektet så jobbade vi mycket med smådetaljer och att hitta bra vinklar för rendering. Vi hade också en visualiseringshelg hemma hos Kristian där vi koppla upp oss med datorerna och käkade god mat och annan rekreation. Under den här helgen gjorde vi stora steg i projektet som gjorde att vi började känna oss färdiga. Men vi hade 2 stora problem kvar. Problem1. Vårt gräs ser ut som porslin och vi får inte till det bra. Problem2. Vi hade inte fått dosch modellerna ännu och vi skulle behöva den fort. Lösning. Vi ringde kursansvarig och åkte en dag till hans kontor i Linköping där vi fick mycket hjälp av Emil som är anställd och även av kursansvarig. Vi fick dosch modeller och vi fick ordning på gräset. Vi placerade även ut smådetaljer och finslipade. Efter den här dagen ansåg vi oss så pass nöjda att vi började med rendering. Fig6. Innan vi hade varit i Linköping.

11 Fig7. Innan vi hade varit i Linköping.

12 Slutresultat Det här är en bild från slutresultatet.
