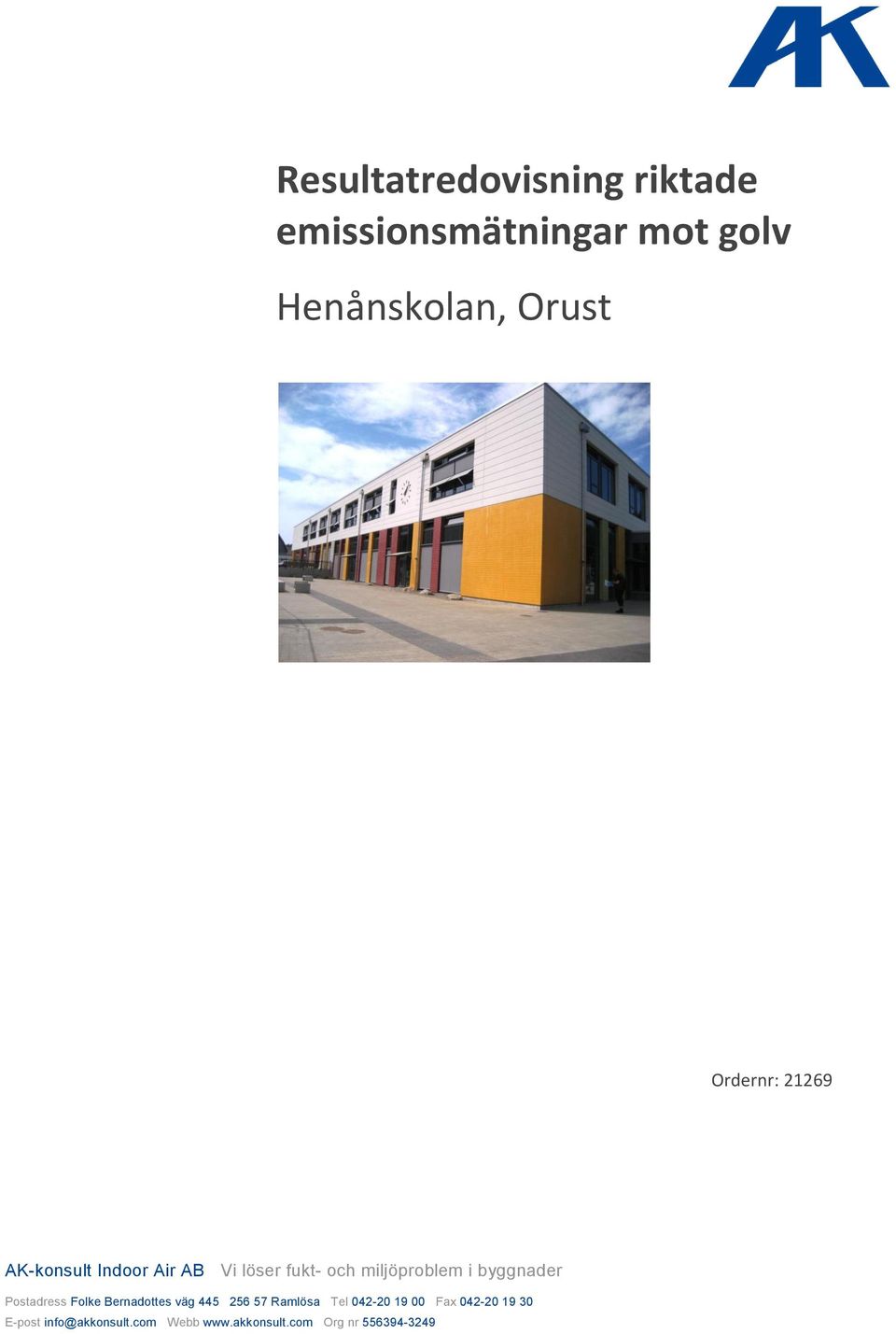

1 Resultatredovisning riktade emissionsmätningar mot golv Henånskolan, Orust Ordernr: AK-konsult Indoor Air AB Vi löser fukt- och miljöproblem i byggnader Postadress Folke Bernadottes väg Ramlösa Tel Fax E-post info@akkonsult.com Webb Org nr

2 Dokumenttyp Ordernummer Rapportdatum Rev nr. Antal sidor Antal bilagor Rapport Uppdragsnamn Upprättad av Henånskolan Michael Nilsson och Kjell Wader Beställare Orust kommun Verksamheten för Samhällsutveckling Henån Granskad av Mathias Lindskog Referens Undersökningsperiod Undersökningen utförd av Perolof Melin och Michael Nilsson och Kjell Wader Sammanfattning Kontroll av emissioner på åtgärdade golv Emissioner från ovansida Linoleummattor och Dry-Top är låga. I rummen där mattorna tagits bort och lim slipats bort är TVOC-halterna och halten av 1-butanol förhöjda och i bottenvåningen finns även förhöjda halter av alifatiska kolväten. Kontroll av emissioner under mattor med gasanalysator B&K 1302 Kontroll av kemiska emissioner under linoleummattorna indikerar på en klar kemisk skada. För vidare information hänvisas till rapport med ordernummer och titeln Fortsatt undersökning av innemiljöproblem Nr:3 Henånskolan, Orust. 2(18)

3 Innehållsförteckning KONTROLL AV EMISSIONER PÅ ÅTGÄRDADE GOLV... 2 KONTROLL AV EMISSIONER UNDER MATTOR MED GASANALYSATOR B&K UPPDRAG... 4 BAKGRUND... 4 TILLGÄNGLIGA HANDLINGAR... 4 METODER... 4 KEMISKA EMISSIONER I LUFT OCH RIKTADE MÄTNINGAR... 5 BEDÖMNINGSGRUNDER... 5 RIKTAD MÄTNING MOT GOLVYTOR... 5 EMISSIONSMÄTNING AV TOC MED GASMONITOR BRÜEL & KJAER KORTFATTAD BYGGNADSBESKRIVNING... 6 MÄTPUNKTER... 7 MÄTPUNKT 1, PLAN 1, RUM MÄTPUNKT 2, PLAN 1, RUM EMISSIONSMÄTNING UNDER MATTOR MED GASANALYSATOR B&K MÄTPUNKT 3, PLAN 1, RUM MÄTPUNKT 4, PLAN 1, RUM MÄTPUNKT 5, PLAN 2, RUM EMISSIONSMÄTNING UNDER MATTOR MED GASANALYSATOR B&K MÄTPUNKT 6, PLAN 2, RUM MÄTPUNKTPUNKT 7, PLAN 2, RUM MÄTPUNKTPUNKT 8, PLAN 2, RUM KONTROLL AV EMISSIONER PÅ ÅTGÄRDADE GOLV EMISSIONSMÄTNING UNDER MATTOR MED GASANALYSATOR B&K TOLKNING AV ANALYSRESULTAT AVSEENDE KEMIKALIER UNDER MATTA BILAGOR (18)

4 Uppdrag I det ursprungliga uppdraget ingår att utreda innemiljöproblem i byggnad 1-2 samt att redovisa resultatet i en skriftlig rapport. De nu utförda riktade mätningar mot golv är inte en del av innemiljöutredningen utan är beställd av NCC och Orust kommun för utvärdering av åtgärder. Undersökningen utförs genom stickprovsmässiga provtagningar, mätningar och analyser, varför en utökad undersökning kan leda till andra resultat, slutsatser och åtgärdsförslag. Bakgrund AK-konsult har tidigare utfört en inledande utredning av rapporterade innemiljöproblem daterad samt fortsatta undersökningar daterad och , se rapporter med uppdragsnummer för att erhålla en komplett bakgrund. Tillgängliga handlingar Diverse plan- och sektionsritningar. Metoder Emissionsmätningar har utförts i rumsluft och riktad mätning mot golvytor innan och efter åtgärder. Luftprovtagning har utförts med pumpar som kalibrerats på Pegasuslab före och efter mätning. Mätning mot yta har utförts på hela exsickatorlockets area. Foto 1, exempel riktad luftprovtagning mot golv Emissionsmätning av TOC med gasmonitor Brüel & Kjaer 1302 har utförts i rum med linoleummatta. Mätning har utförts i två rum mot linoleummatta och mot lim/avjämning mot 10x10 cm utskuren matta. Mätprincipen i B&K 1302 bygger på fotoakustisk spektrometri. Instrumentet var vid mättillfället utrustat med tre optiska filter vilket möjliggör mätning av tre olika ämnen samtidigt. Mätning sker av ammoniak (totalhalt aminer), TOC (total kolvätemängd med referens metan) samt vattenånga. Mätningarna är ej direkt jämförbara med gaskromatografi. 4(18)

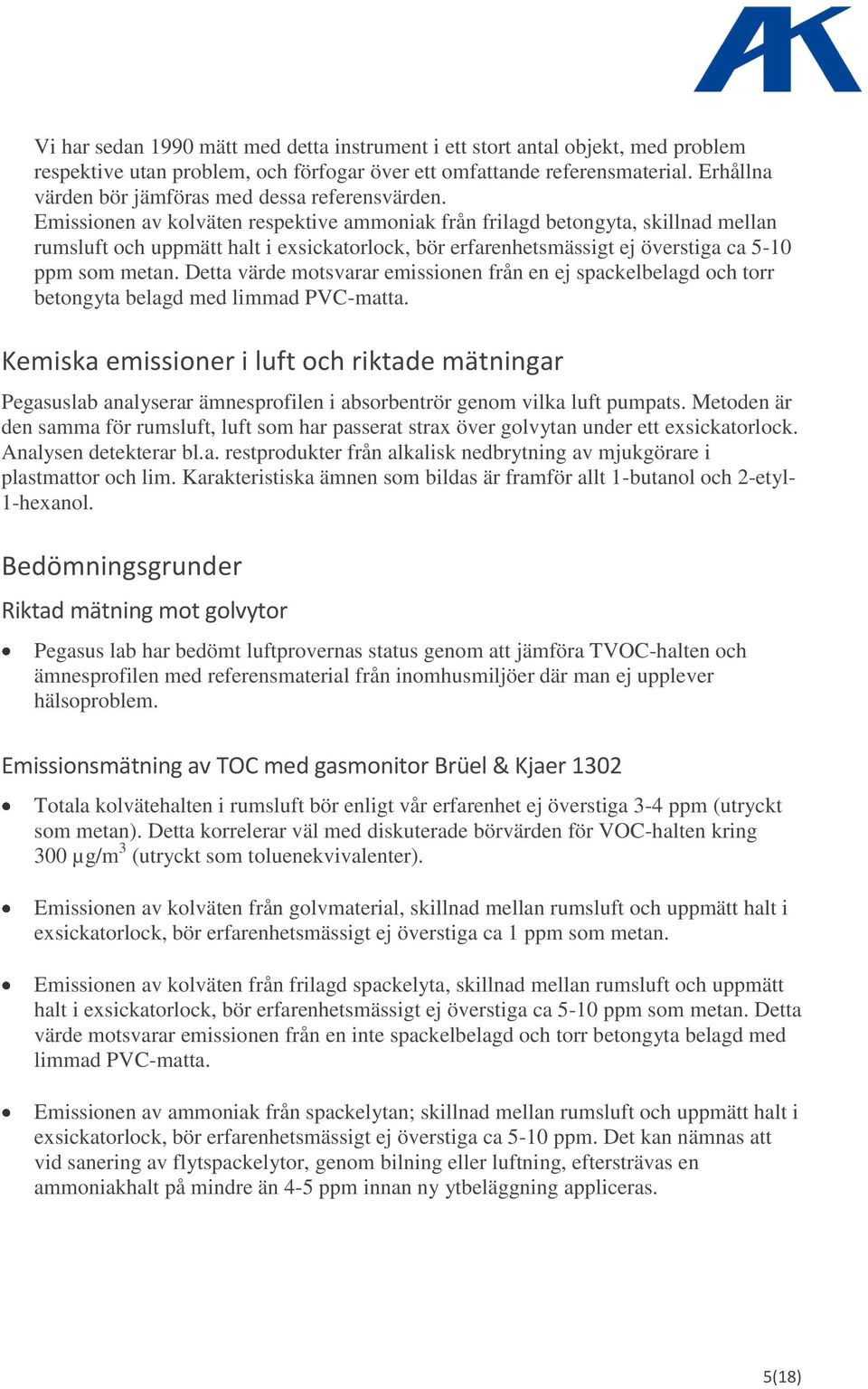

5 Vi har sedan 1990 mätt med detta instrument i ett stort antal objekt, med problem respektive utan problem, och förfogar över ett omfattande referensmaterial. Erhållna värden bör jämföras med dessa referensvärden. Emissionen av kolväten respektive ammoniak från frilagd betongyta, skillnad mellan rumsluft och uppmätt halt i exsickatorlock, bör erfarenhetsmässigt ej överstiga ca 5-10 ppm som metan. Detta värde motsvarar emissionen från en ej spackelbelagd och torr betongyta belagd med limmad PVC-matta. Kemiska emissioner i luft och riktade mätningar Pegasuslab analyserar ämnesprofilen i absorbentrör genom vilka luft pumpats. Metoden är den samma för rumsluft, luft som har passerat strax över golvytan under ett exsickatorlock. Analysen detekterar bl.a. restprodukter från alkalisk nedbrytning av mjukgörare i plastmattor och lim. Karakteristiska ämnen som bildas är framför allt 1-butanol och 2-etyl- 1-hexanol. Bedömningsgrunder Riktad mätning mot golvytor Pegasus lab har bedömt luftprovernas status genom att jämföra TVOC-halten och ämnesprofilen med referensmaterial från inomhusmiljöer där man ej upplever hälsoproblem. Emissionsmätning av TOC med gasmonitor Brüel & Kjaer 1302 Totala kolvätehalten i rumsluft bör enligt vår erfarenhet ej överstiga 3-4 ppm (utryckt som metan). Detta korrelerar väl med diskuterade börvärden för VOC-halten kring 300 µg/m 3 (utryckt som toluenekvivalenter). Emissionen av kolväten från golvmaterial, skillnad mellan rumsluft och uppmätt halt i exsickatorlock, bör erfarenhetsmässigt ej överstiga ca 1 ppm som metan. Emissionen av kolväten från frilagd spackelyta, skillnad mellan rumsluft och uppmätt halt i exsickatorlock, bör erfarenhetsmässigt ej överstiga ca 5-10 ppm som metan. Detta värde motsvarar emissionen från en inte spackelbelagd och torr betongyta belagd med limmad PVC-matta. Emissionen av ammoniak från spackelytan; skillnad mellan rumsluft och uppmätt halt i exsickatorlock, bör erfarenhetsmässigt ej överstiga ca 5-10 ppm. Det kan nämnas att vid sanering av flytspackelytor, genom bilning eller luftning, eftersträvas en ammoniakhalt på mindre än 4-5 ppm innan ny ytbeläggning appliceras. 5(18)

6 Kortfattad byggnadsbeskrivning 2-plans skolbyggnad som är uppförd Grundläggningen är utförd med platta på mark med underliggande värmeisolering samt en mindre del med källare. Väggstommen är utförd med prefabricerade betongelement med mellanliggande cellplastisolering samt stålbalkar. Bjälklag till plan 2 och takbjälklag är utfört med HDF-betongbjälklag. Följande uppgifter har erhållits: Golvbeläggning består mestadels av 2,5 mm Linoleummattor av fabrikat Tarkett med benämningen Veneto xf. I vissa utrymmen, typ korridorer finns stegljudsdämpare på undersida Linoleum och mattan heter då Tarkett Acoustic xf. I våtutrymmena finns en PVC-fri plastmatta Upofloor Lifeline. Linoleummattorna är limmade med CascoLin Solid De PVC-fria plastmattorna är limmade med CascoProff Extreme. I vissa rum finns parkettgolv. I entréer och vissa rum finns klinkerplattor. Alla golvytor är flytspacklade med avjämningsmassa av fabrikat Maxit. 6(18)

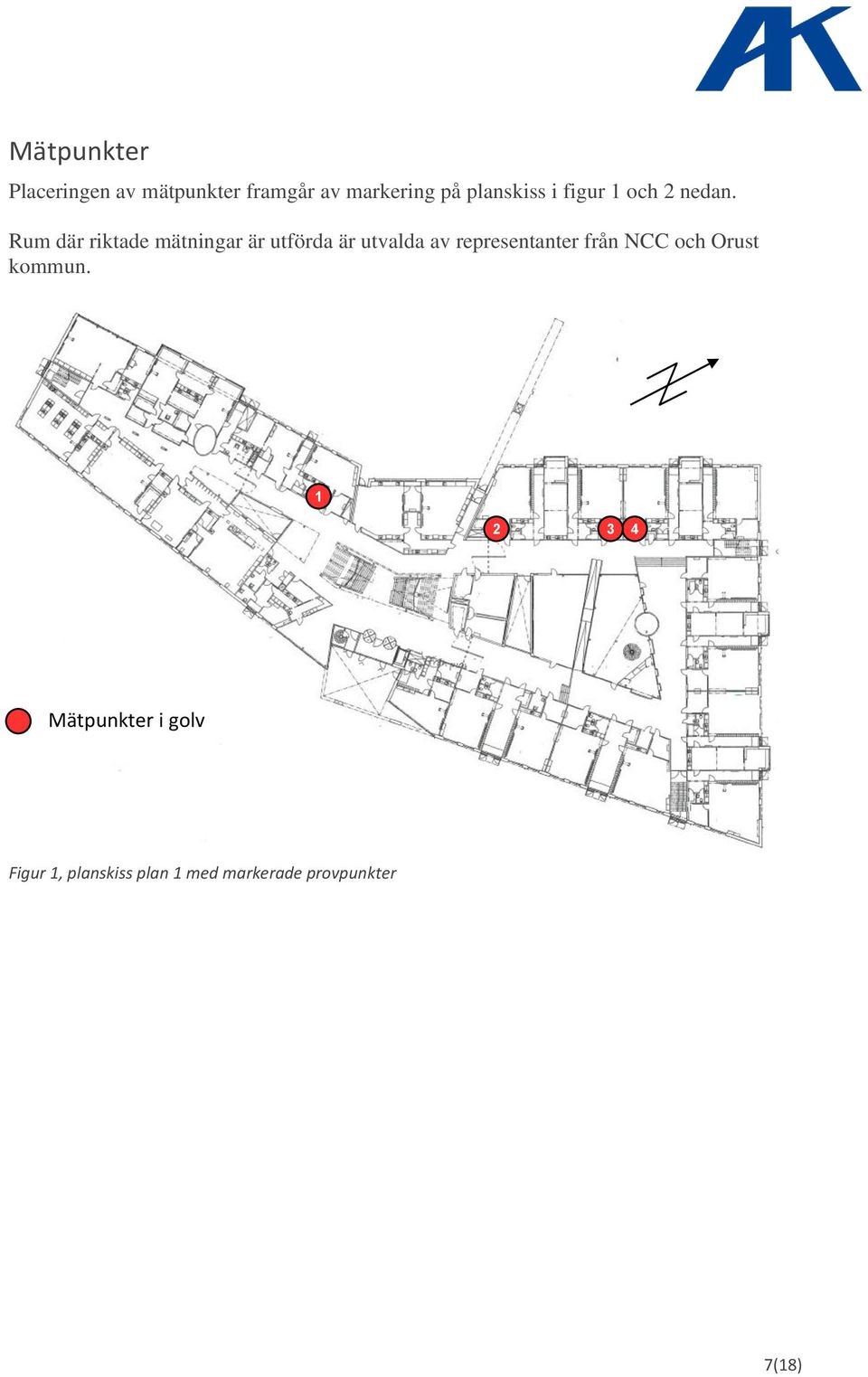

7 Mätpunkter Placeringen av mätpunkter framgår av markering på planskiss i figur 1 och 2 nedan. Rum där riktade mätningar är utförda är utvalda av representanter från NCC och Orust kommun Mätpunkter i golv Figur 1, planskiss plan 1 med markerade provpunkter 7(18)

8 Mätpunkter i golv Figur 2, planskiss plan 2 med markerade provpunkter I ovan markerade mätpunkter har mätningar i rumsluft och mot golv utförts vid två tillfällen. Rummen är tömda på möbler och inventarier. Den första mätningen utfördes direkt mot matta. Mätning nummer två utfördes efter det att NCC utfört olika åtgärder i rummen. Vilka åtgärder som utförts redovisas under respektive mätpunkt. Det gick 4 dagar mellan slutförda åtgärder och mättillfälle nummer 2. 8(18)

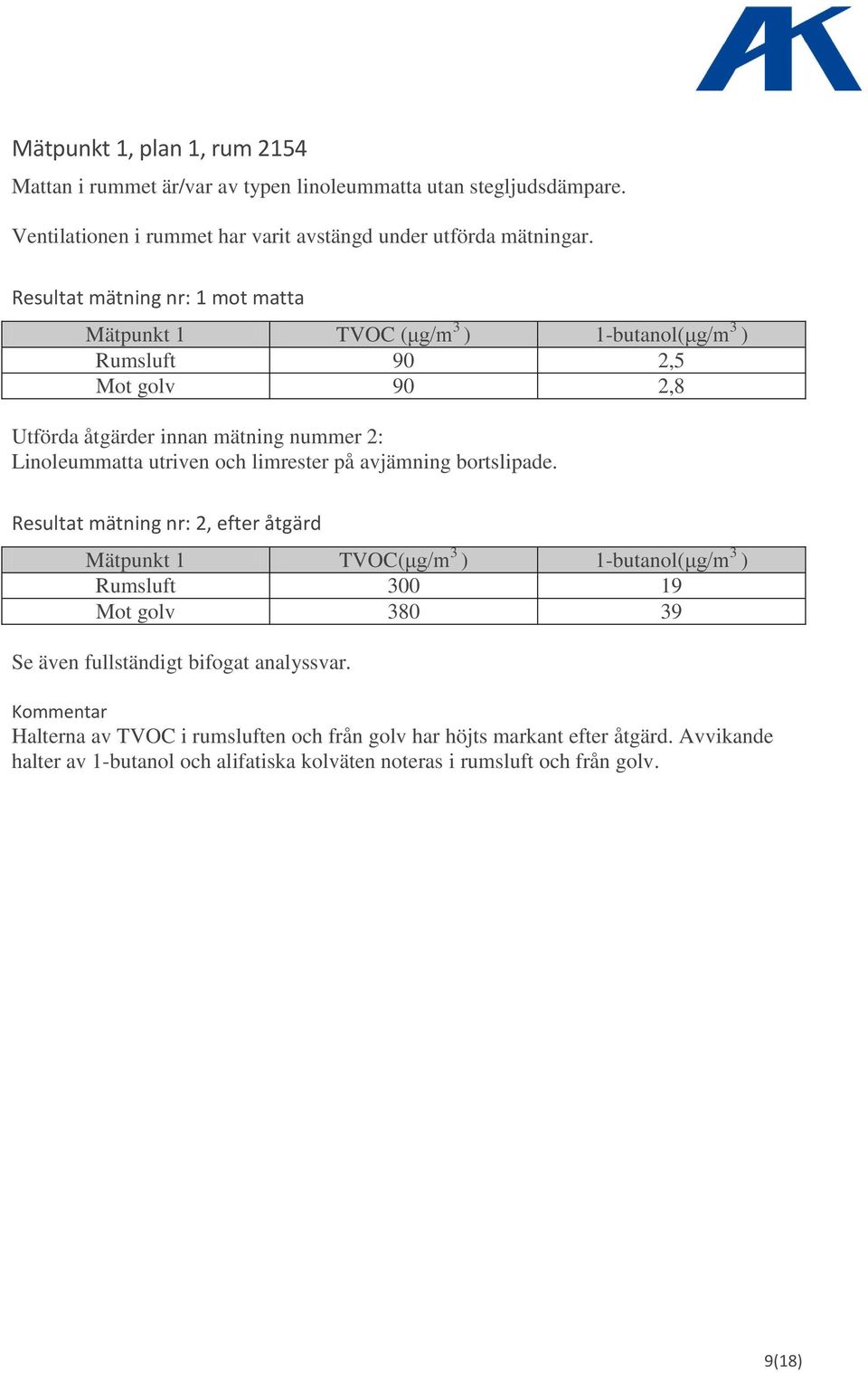

9 Mätpunkt 1, plan 1, rum 2154 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Ventilationen i rummet har varit avstängd under utförda mätningar. Resultat mätning nr: 1 mot matta Mätpunkt 1 TVOC (μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 90 2,5 Mot golv 90 2,8 Utförda åtgärder innan mätning nummer 2: Linoleummatta utriven och limrester på avjämning bortslipade. Resultat mätning nr: 2, efter åtgärd Mätpunkt 1 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft Mot golv Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC i rumsluften och från golv har höjts markant efter åtgärd. Avvikande halter av 1-butanol och alifatiska kolväten noteras i rumsluft och från golv. 9(18)

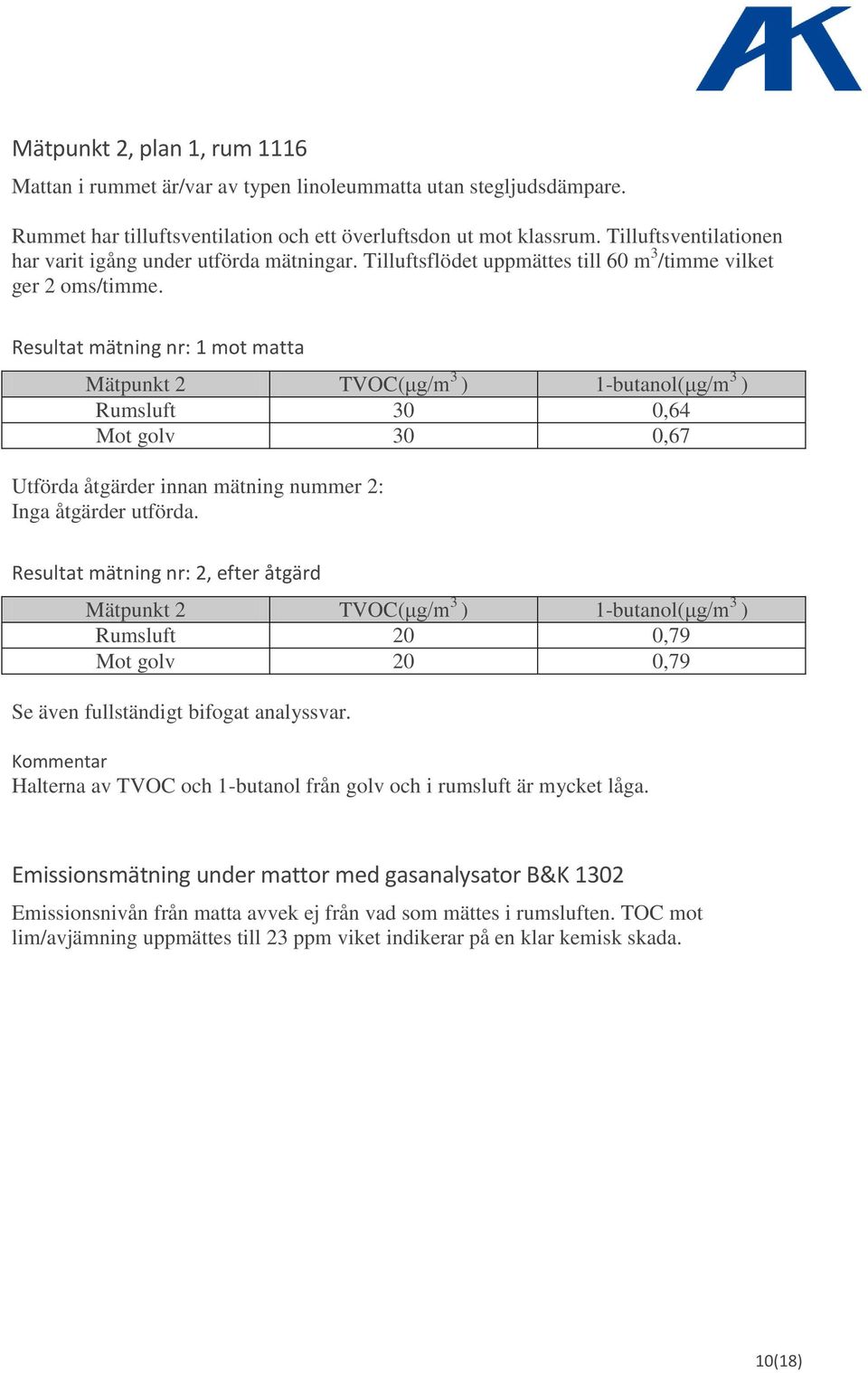

10 Mätpunkt 2, plan 1, rum 1116 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Rummet har tilluftsventilation och ett överluftsdon ut mot klassrum. Tilluftsventilationen har varit igång under utförda mätningar. Tilluftsflödet uppmättes till 60 m 3 /timme vilket ger 2 oms/timme. Resultat mätning nr: 1 mot matta Mätpunkt 2 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 30 0,64 Mot golv 30 0,67 Utförda åtgärder innan mätning nummer 2: Inga åtgärder utförda. Resultat mätning nr: 2, efter åtgärd Mätpunkt 2 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 20 0,79 Mot golv 20 0,79 Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol från golv och i rumsluft är mycket låga. Emissionsmätning under mattor med gasanalysator B&K 1302 Emissionsnivån från matta avvek ej från vad som mättes i rumsluften. TOC mot lim/avjämning uppmättes till 23 ppm viket indikerar på en klar kemisk skada. 10(18)

11 Mätpunkt 3, plan 1, rum 1122 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Ventilationen i rummet har varit avstängd under utförda mätningar. Resultat mätning nr: 1 mot matta Mätpunkt 3 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 100 1,9 Mot golv 110 2,5 Utförda åtgärder innan mätning nummer 2: Linoleummatta kvar på golv och Dry-Top monterad ovan matta. Resultat mätning nr: 2, efter åtgärd Mätpunkt 3 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 100 2,8 Mot golv 110 3,6 Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol i rumsluft och från golv är låga. Halten 1-butanol har dock höjts efter åtgärd vilket kan bero på plastskikt på Dry-Top. 11(18)

12 Mätpunkt 4, plan 1, rum 1129 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Ventilationen i rummet har varit avstängd under utförda mätningar. Resultat mätning nr: 1 mot matta Mätpunkt 4 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 80 1,7 Mot golv 80 2,2 Utförda åtgärder innan mätning nummer 2: Linoleummatta utriven och limrester bortslipade. Dry-Top monterad ovan slipad avjämning. Resultat mätning nr: 2, efter åtgärd Mätpunkt 4 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 100 3,0 Mot golv 110 4,0 Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol från rumsluft och golv är låga. Halterna ökar dock marginellt med Dry-Top vilket sannolikt beror på plastskikt på Dry-Top. 12(18)

13 Mätpunkt 5, plan 2, rum 1226 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Rummet har tilluftsventilation och ett överluftsdon ut mot klassrum. Tilluftsventilationen har varit igång under utförda mätningar. Tilluftsflödet uppmättes till 52 m 3 /timme vilket ger 2 oms/timme. Resultat mätning nr: 1 mot matta Mätpunkt 5 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 20 0,25 Mot golv 20 0,26 Utförda åtgärder innan mätning nummer 2: Inga åtgärder utförda. Resultat mätning nr: 2, efter åtgärd Mätpunkt 5 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft >10 0,20 Mot golv 10 0,21 Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol från rumsluft och golv är mycket låga. Emissionsmätning under mattor med gasanalysator B&K 1302 Emissionsnivån från matta avvek ej från vad som mättes i rumsluften. TOC mot lim/avjämning uppmättes till 22 ppm viket indikerar på en klar kemisk skada. 13(18)

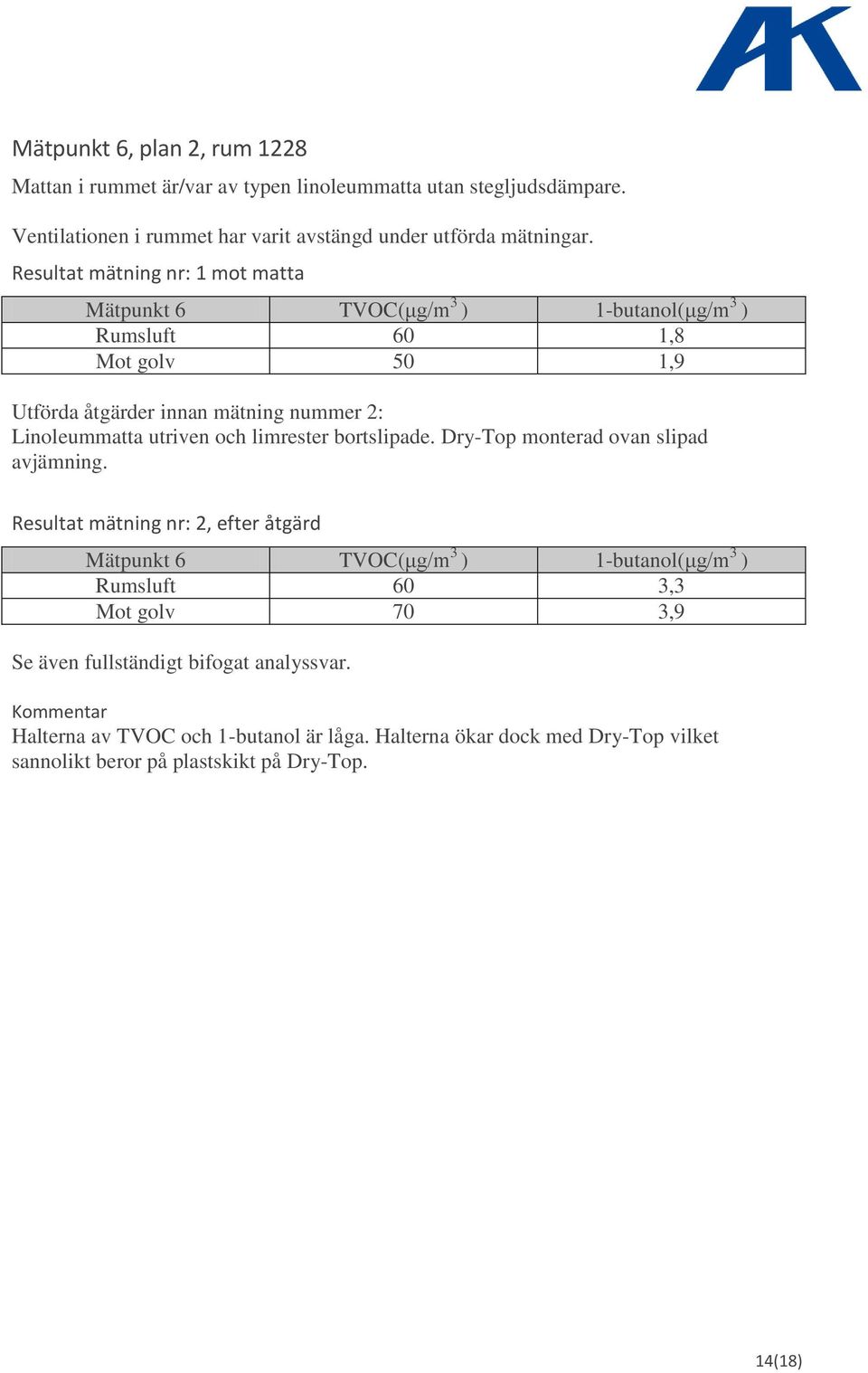

14 Mätpunkt 6, plan 2, rum 1228 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Ventilationen i rummet har varit avstängd under utförda mätningar. Resultat mätning nr: 1 mot matta Mätpunkt 6 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 60 1,8 Mot golv 50 1,9 Utförda åtgärder innan mätning nummer 2: Linoleummatta utriven och limrester bortslipade. Dry-Top monterad ovan slipad avjämning. Resultat mätning nr: 2, efter åtgärd Mätpunkt 6 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 60 3,3 Mot golv 70 3,9 Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol är låga. Halterna ökar dock med Dry-Top vilket sannolikt beror på plastskikt på Dry-Top. 14(18)

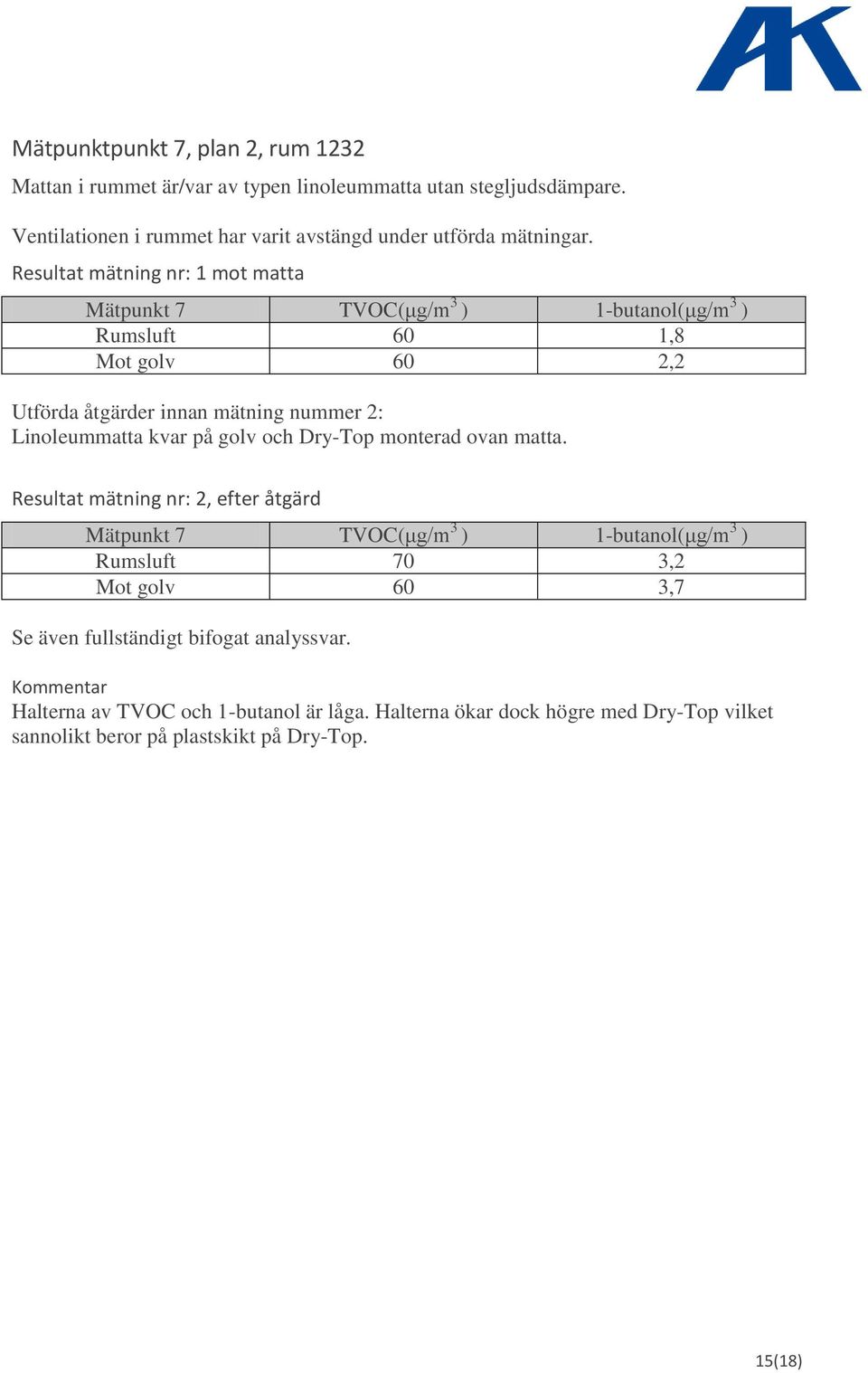

15 Mätpunktpunkt 7, plan 2, rum 1232 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Ventilationen i rummet har varit avstängd under utförda mätningar. Resultat mätning nr: 1 mot matta Mätpunkt 7 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 60 1,8 Mot golv 60 2,2 Utförda åtgärder innan mätning nummer 2: Linoleummatta kvar på golv och Dry-Top monterad ovan matta. Resultat mätning nr: 2, efter åtgärd Mätpunkt 7 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 70 3,2 Mot golv 60 3,7 Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol är låga. Halterna ökar dock högre med Dry-Top vilket sannolikt beror på plastskikt på Dry-Top. 15(18)

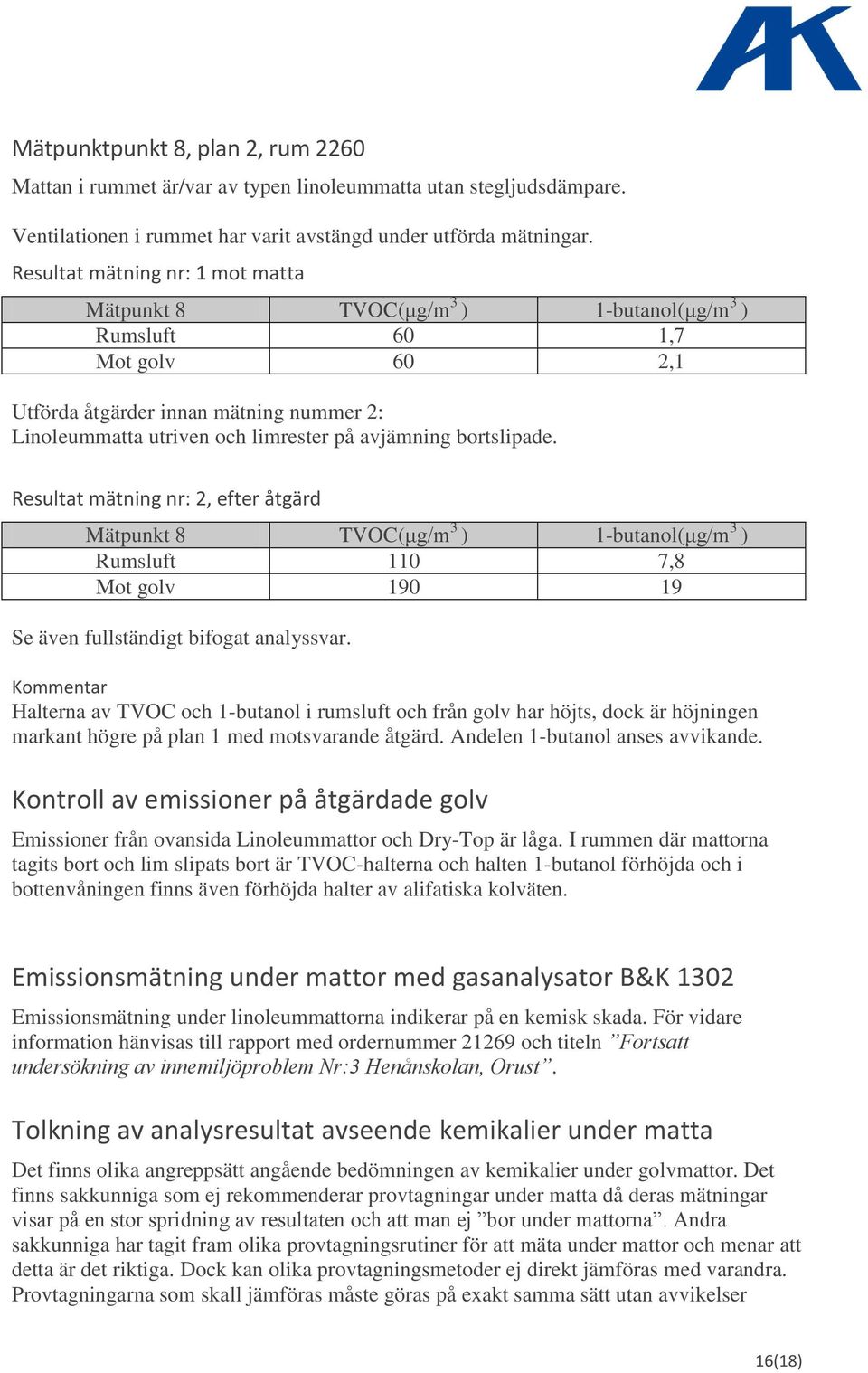

16 Mätpunktpunkt 8, plan 2, rum 2260 Mattan i rummet är/var av typen linoleummatta utan stegljudsdämpare. Ventilationen i rummet har varit avstängd under utförda mätningar. Resultat mätning nr: 1 mot matta Mätpunkt 8 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 60 1,7 Mot golv 60 2,1 Utförda åtgärder innan mätning nummer 2: Linoleummatta utriven och limrester på avjämning bortslipade. Resultat mätning nr: 2, efter åtgärd Mätpunkt 8 TVOC(μg/m 3 ) 1-butanol(μg/m 3 ) Rumsluft 110 7,8 Mot golv Se även fullständigt bifogat analyssvar. Kommentar Halterna av TVOC och 1-butanol i rumsluft och från golv har höjts, dock är höjningen markant högre på plan 1 med motsvarande åtgärd. Andelen 1-butanol anses avvikande. Kontroll av emissioner på åtgärdade golv Emissioner från ovansida Linoleummattor och Dry-Top är låga. I rummen där mattorna tagits bort och lim slipats bort är TVOC-halterna och halten 1-butanol förhöjda och i bottenvåningen finns även förhöjda halter av alifatiska kolväten. Emissionsmätning under mattor med gasanalysator B&K 1302 Emissionsmätning under linoleummattorna indikerar på en kemisk skada. För vidare information hänvisas till rapport med ordernummer och titeln Fortsatt undersökning av innemiljöproblem Nr:3 Henånskolan, Orust. Tolkning av analysresultat avseende kemikalier under matta Det finns olika angreppsätt angående bedömningen av kemikalier under golvmattor. Det finns sakkunniga som ej rekommenderar provtagningar under matta då deras mätningar visar på en stor spridning av resultaten och att man ej bor under mattorna. Andra sakkunniga har tagit fram olika provtagningsrutiner för att mäta under mattor och menar att detta är det riktiga. Dock kan olika provtagningsmetoder ej direkt jämföras med varandra. Provtagningarna som skall jämföras måste göras på exakt samma sätt utan avvikelser 16(18)

17 varmed man under lång tid kan bygga upp en erfarenhetsbank för att bedöma förekomst av skador eller ej. Mäter man kemiska emissioner ovanpå mattorna går det knappast att påvisa att limmet under är fuktpåverkat. Har det varit en hög fuktnivå under mattor är kopplingen till hälsobesvär fastställd i olika forskningsrapporter. Man vet dock ej vilka ämnen som ger en hälsopåverkan. De indikatorämnen som vanligtvis blir förhöjda under mattorna vid höga fuktnivåer är 2-etyl- 1-hexanol främst från mjukgörare i mattor och 1-butanol främst från polymerer i lim. Dock har tillverkarna av lim och mattor under senare år ändrat komponenter så att dessa indikatorämnen blir lägre. Limmet bryts troligen ändå ned av hög fuktnivå men det blir svårare att påvisa en fuktrelaterad skada då fuktindikatorerna är reducerade. Det som är av största vikt är hur tidigt efter friläggning av lim/spackel och hur länge man mäter mot utskuren matta. Den kemiska emissionen från ytan avtar kraftigt under de första timmarna för att sedan klinga av långsammare. 17(18)

18 Helsingborg AK-konsult Indoor Air AB Granskad av Michael Nilsson Kjell Wader Mathias Lindskog Bilagor Titel Antal sidor Riktad emissionsmätning efter åtgärd PP 1-8 enl NCC&Orust.pdf Riktad emissionsmätning mot matta PP 1-4 enl NCC&Orust.pdf Riktad emissionsmätning mot matta PP 5-8 enl NCC&Orust.pdf 15 18(18)
