1 RAPPORT Trafikbullerutredning Kv.Kvarnen Page 0 (5)

2 RAPPORT Phone Mobile Recipient Älmhultsbostäder Magnus Johnsson Date Project ID Tågbullerutredning med avseende på nybyggnation av lägenheter för Kv. Kvarnen i Älmhult. Uppdragsansvarig Trafikbullerutredning för Kv. Kvarnen Uppdrag: Att beräkna förväntade bullernivåer från tågtrafiken på fastighet Kv. Kvarnen i Älmhult. Sammanfattning: Bullerberäkningarna visar att det finns förutsättningar att bygga bostäder vid Kv. Kvarnen. Grundriktvärdet för bostäder [ekvivalent ljudnivå 55 dba] överskrids vid några fasader, 42 av 48 st lägenheter är utsatta. Vid planering av dessa bostäder skall minst hälften av bostadsrummen i en bostad vara vända mot en sida där dygnsekvivalent nivå 55 dba samt Lmax 70dBA inte överskrids vid fasaden. Detta uppfylls generellt i projektet. Sex lägenheter undantaget där endast 1 av 3 bostadsrum är vända mot ljuddämpad sida. Detta kan hanteras som ett litet avsteg. Krav på uteplats med dygnsekvivalent nivå 50 dba samt maximal ljudnivå 70 dba uppfylls med gemensam uteplats i form av takterrass på hus längst åt öster (hus 2 och 3). ÅF-Infrastructure AB Ljud & Vibrationer Växjö Kvalitetsgranskare Mattias Frank Andersson Page 1 (5)

3 RAPPORT Innehållsförteckning 1 Bakgrund Underlag Beräkningar Beräkningsmetoder Trafikflöden tågtrafik Bedömningsgrunder Resultat... 4 Bilagor Bilaga 1. Bullerutbredningskarta, dygnsekvivalent ljudnivå från tågtrafik år 2040 Bilaga 2. Bullerutbredningskarta, Lmax ljudnivå från tågtrafik år 2040 Bilaga 3a-3c. Fasadkarta, dygnsekvivalent + max ljudnivå från tågtrafik år 2040 samt förklaring ljuddämpad sida. Bilaga 4a-4b. Frifältsvärde, dygnsekvivalent + max ljudnivå uteplats från tågtrafik år 2040 Page 2 (5)

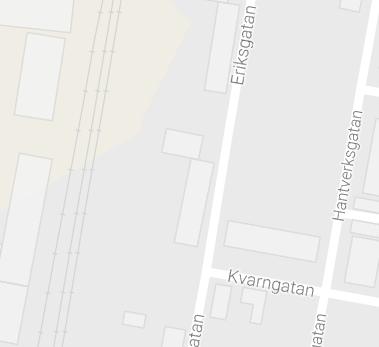

4 RAPPORT 1 Bakgrund På fastigheten Kvarnen som ligger mellan Eriksgatan och Hantverksgatan i Älmhult ca 75m från närmaste järnvägsspår planeras nybyggnation av lägenheter. Ca 3,5 meter öster om spårmitt finns en reflekterande bullerskyddsskärm med höjden 1,8 meter över räls. Bullerskyddets effekt har tagits med i beräkningarna. I beräkningarna förutsätts det att bullerskyddet är helt och har avsedd effekt. I denna utredning redovisas tågbullernivåer utomhus. Figur 1. Översikt över området 2 Underlag Beräkningarna har utförts utifrån levererad situationsplan, daterad samt kartuppgifter från Metria. Trafikuppgifter kommer från trafikverket. 3 Beräkningar Beräkningarna har utförts för höjden 1,5 m över mark för utbredningskartorna samt på fasader enligt situationsplan för prognos år Beräkningsmetod Naturvårdsverkets rapport 4935 Buller från spårburen trafik - Nordisk beräkningsmodell. Programmet som använts för ändamålet är Sound PLAN version 7.4 som tillämpar nämnd beräkningsmetod. Page 3 (5)

5 RAPPORT 3.2 Trafikflöden tågtrafik Trafikflödesuppgifterna är erhållna från trafikverket gällande prognos år I tabellen nedan anges de trafikflöden vi använt vid beräkningarna. Tabell 1. Tågtrafikflöden, kring Kv. Kvarnen, för prognos år 2040 års nivåer. Tågtyp Antal tåg/dygn Tåglängd, Meter Hastighet Medel Max Km/h Snabbtåg, X Interregionala tåg, X Pendeltåg, X Godståg Bedömningsgrunder För buller utomhus refererar vi till de riktvärden som framgår av Förordning om trafikbuller vid bostadsbyggnader (SFS 2015:216), som trädde i kraft 1 juni Ljudnivåer utomhus Tabell 2. Riktvärden för buller utomhus från trafik Utomhus vid fasad 55 1 Dygnsekvivalent nivå dba Maximal nivå dba Uteplats Om ljudnivån utomhus vid fasad (55 dba) i tabellen ovan ändå överskrids, bör minst hälften av bostadsrummen i en bostad vara vända mot en sida där dygnsekvivalent nivå 55 dba inte överskrids vid fasaden. Minst hälften av bostadsrummen bör också vara vända mot en sida där maximal nivå 70 dba inte överskrids vid fasaden kl Om maxnivå 70 dba på uteplats överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fler än fem gånger per timme mellan kl För bostäder om högst 35 m 2 gäller att bullret inte bör överstiga 60 dba dygnsekvivalent nivå vid bostadsbyggnadens fasad. 5 Resultat Beräknad ekvivalent ljudnivå, L eq, utomhus vid fasad överskrider dygnsekvivalent nivå 55 dba på ett flertal fasader. Se bilaga 3 där den högsta ekvivalenta ljudnivån vid respektive fasadpunkt redovisas. Samtliga lägenheter är genomgående och 42 av 48 lägenheter uppfyller därmed att minst hälften av bostadsrummen bör vara vända mot sida där dygnsekvivalent ljudnivå inte överskrider 55 dba respektive maximalnivå 70 dba nattetid. Page 4 (5)

6 RAPPORT Hus 4 har två lägenheter, hus 2 tre lägenheter och hus 3 en lägenhet där endast ett av tre bostadsrum är vända mot ljuddämpad sida. Dessa lägenheter motsvarar 14% av projektets bullerutsatta (>55 dba vid fasad) bostäder. I bl.a. Malmö accepteras litet avsteg med följande motivering enligt Malmö stads tillämpningsskrift om trafikbuller. För att medge en viss flexibilitet i utformningen av bebyggelsen bör, inom ramen för en liten avvikelse, undantag kunna accepteras för enstaka lägenheter. Detta förutsätter att ljudklass B med avseende på trafikbuller uppnås inomhus. Med enstaka lägenheter avses som högst 15% Beräknad L eq på gemensam uteplats innehåller kraven för dygnsekvivalent nivå 50 dba samt maximal nivå 70 dba. Se bilaga 4. För enskilda balkonger gäller då ej riktvärde som framgår av Förordning om trafikbuller vid bostadsbyggnade (SFS 2015:216) Page 5 (5)

7 Kv. Kvarnen Växjö Projektingenjör Projekt nr: Bullerutbredningskarta dygnsekvivalent ljudnivå från tågtrafik år 2040 Höjd över mark 1,5 m Bullerplank järnväg1,8m Bullerplank mellan hus 4m Datum: SoundPLAN Utbredningskarta_2040 BILAGA Hus 1 Hus 2 Ljudnivå, L A db(a) Symboler Väg Hus 4 Hus 3 <=50 50< <=55 55< <=60 60< <=65 65< <=70 70< <=75 75< <=80 80< <=85 85< Byggnad Emission linje Järnvägsbank Bullerplank 0 4, m ÅF Ljud & Vibrationer Box Växjö mattias.lindqvist@afconsult.com

8 Kv. Kvarnen Växjö Projektingenjör Projekt nr: Bullerutbredningskarta Lmax ljudnivå från tågtrafik år 2040 Höjd över mark 1,5 m Bullerplank 1,8m Bullerplank mellan hus 4m Datum: SoundPLAN Utbredningskarta_Lmax_2040 BILAGA Hus 1 Hus 2 Ljudnivå, L A db(a) Symboler Väg <=60 60< <=65 65< <=70 70< <=75 75< <=80 80< Byggnad Emission linje Järnvägsbank Bullerplank Hus 4 Hus 3 0 4, m ÅF Ljud & Vibrationer Box Växjö mattias.lindqvist@afconsult.com

9 Kv. Kvarnen Växjö Projektingenjör 11 Hus Hus Projekt nr: Fasadpunkter Tågtrafik år 2040 Datum: SoundPLAN Fasadkarta_3a_2040 BILAGA 3a Hus Hus Ljudnivå, L A db(a) <=65 65< <=70 70< <=75 75< Symboler Väg Byggnad Bullerplank Fasadkarta 1 Fasadpunkt Nivå tabell m ÅF Ljud & Vibrationer Box Växjö mattias.lindqvist@afconsult.com

10 Hus Kv. Kvarnen Växjö Projektingenjör Hus Signs and symbols General objects Road axis Surface Railway axis Emission line Surface Buildings Wall Main building Level tables / RLS 90 symbols Facade point Level table Hus Hus Projekt nr: Fasadkarta Rad 1 visar fasadpunkt BILAGA 3b Kolumn 1 visar våningsplan Kolumn 2 visar Lmax Kolumn 3 visar Leq Tågtrafik år 2040 Datum: SoundPLAN Fasadkarta_3b_2040 Ljudnivå, L A db(a) <=65 65< <=70 70< <=75 75< Symboler Fasadkarta 1 Facade point Level table m ÅF Ljud & Vibrationer Box Växjö mattias.lindqvist@afconsult.com

11 FÖRKLARINGAR Ljuddämpad sida bullerutsatta lägenheter uppnås i få Uppnås i flertalet Uppnås i samtliga bostäder Bullerutsatta lägenheter finns i alla 4 typer. Sex st avsteg finns men bara i typ 2, 3 rok. 2 rok 54,3 m² vardagsrum 1 el Bilaga 3c 3 rok 72,2 m² sov 2 hall hall brandklassat glas 2 rok 54,8 m² klk hall kök kök 3 4 brandklassat glas 2 rok 54,8 m² GRANSKAD AV FRANK ANDERSSON sov sov vardagsrum DATUM HANDLÄGGARE MATTIAS.LINDQVIST@AFCONSULT.COM Kv Kvarnen PX ÅF LJUD & VIBRATIONER BILAGA TILL BULLERUTREDNING ORIGINALRITNING AV SAJT Hus 1-4 plan 1-3 Markplan Kv Kvarnen 10

12 Kv. Kvarnen Växjö Projektingenjör Hus Hus 2 Projekt nr: Frifältsvärde uteplats Dygnsekvivalent ljudnivå från Tågtrafik år 2040 Datum: BILAGA 4a SoundPLAN 7.4 Version Uteplats_Leq_ Ljudnivå, L A db(a) <=50 50< <=55 55< <=60 60< Symboler Väg Byggnad Bullerplank Bullerkarta Frifältspunkt Hus m Hus ÅF Ljud & Vibrationer Box Växjö mattias.lindqvist@afconsult.com

13 Kv. Kvarnen Växjö Projektingenjör Hus Hus 2 Projekt nr: Frifältsvärde uteplats Max ljudnivå från tågtrafik år 2040 Datum: BILAGA 4b SoundPLAN 7.4 Version Uteplats_Lmax_ Ljudnivå, L A db(a) Symboler Väg <=50 50< <=55 55< <=60 60< Byggnad Bullerplank Bullerkarta Frifältspunkt Hus m Hus ÅF Ljud & Vibrationer Box Växjö mattias.lindqvist@afconsult.com

14 FÖRKLARINGAR Dygnsekvivalent ljudnivå mot fasad dba dba dba 2 rok 54,3 m² GRANSKAD AV FRANK ANDERSSON vardagsrum DATUM HANDLÄGGARE MATTIAS.LINDQVIST@AFCONSULT.COM sov el 3 rok 72,2 m² Kv Kvarnen PX ÅF LJUD & VIBRATIONER BILAGA TILL BULLERUTREDNING hall ORIGINALRITNING AV SAJT hall brandklassat glas 2 rok 54,8 m² klk hall kök kök 2 rok 54,8 m² sov sov Hus 1 plan 1 Markplan Kv Kvarnen 10 brandklassat glas vardagsrum
