RAPPORT ÖVERSIKTLIG GEOTEKNISK UTREDNING, BRÄCKE 3:1 ÅRE KOMMUN SWECO CIVIL AB SUNDSVALL GEOTEKNIK PROJEKTERINGS PM/GEOTEKNIK (PMGEO)

Transkript

1 repo001.docx ÅRE KOMMUN UPPDRAGSNUMMER: PROJEKTERINGS PM/GEOTEKNIK (PMGEO) PROJEKTERINGSUNDERLAG SUNDSVALL SWECO CIVIL AB SUNDSVALL GEOTEKNIK

2

3 repo001.docx Innehållsförteckning 1 OBJEKT 2 2 SYFTE 2 3 ALLMÄNNA FÖRUTSÄTTNINGAR 2 4 OBJEKTSBESKRIVNING 2 5 UTFÖRDA UNDERSÖKNINGAR 2 6 GEOTEKNISKA FÖRHÅLLANDEN Topografi Översiktliga geotekniska förhållanden Jordlagerföljd Materialparametrar och hållfasthetsegenskaper Hydrogeologiska förhållanden 5 7 BERÄKNINGAR Stabilitetsberäkningar 6 8 REKOMMENDATIONER Grundläggning Schaktning i jord Grundvattenhantering Frostskydd Återfyllning 7 Bilagor B01 SGU Kartor Ritningar G201T-G202T Sektioner (Tolkad) 1 (8)

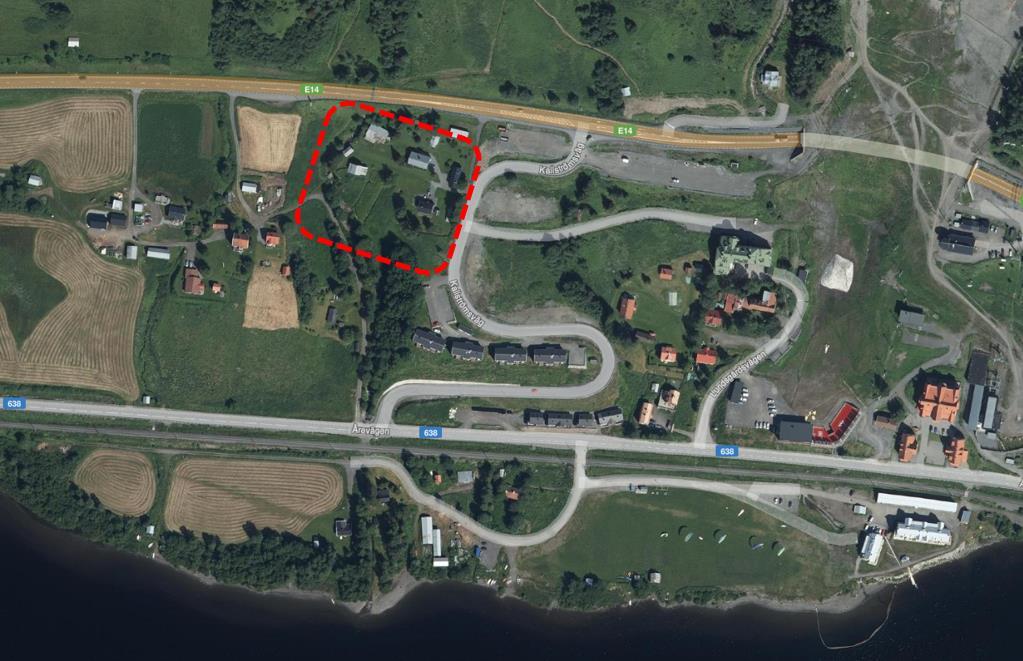

4 repo001.docx OBJEKT På uppdrag av Bräckegården i Åre AB, har Sweco Civil AB utfört en geoteknisk undersökning inom del av fastighet Bräcke 3:1, Åre kommun, Jämtlands län. Föreliggande handling syftar till att utgöra dokumentation över utförda undersökningar som underlag för projektering. 2 SYFTE Syftet med utredningen har varit att ta fram geotekniska förutsättningar i ett projekteringsskede för nybyggnation av fem flerfamiljshus. Husen planeras att byggas i fyra våningar med souterrängplan. 3 ALLMÄNNA FÖRUTSÄTTNINGAR Denna rapport ansluter till SS-EN med nationella bilagor enligt nedan: IEG Rapport 2:2008, Tillämpningsdokument Grunder. IEG Rapport 4:2008, Tillämpningsdokument Dokumenthantering. TK Geo 13, Trafikverkets tekniska krav för geokonstruktioner Anläggnings AMA 2017 Geodetiska system: Höjder anges i RH Plankoordinater anges i SWEREF Geoteknisk kategori: Geoteknisk kategori 2, GK2. 4 OBJEKTSBESKRIVNING Bräckegården i Åre AB har planerat nybyggnation av fem flerfamiljshus med fyra våningar inom del av fastighet Bräcke 3:1 i Åre. Området är ca m2 och begränsas norrut av E14, österut av Kallströms väg, västerut av Bräckebäcken och söderut av kommunens mark i linje med södra gränsen för Bräcke 3:7. 5 UTFÖRDA UNDERSÖKNINGAR Utförda geotekniska undersökningar finns redovisade i Markteknisk undersökningsrapport (MUR) daterad. 2 (8)

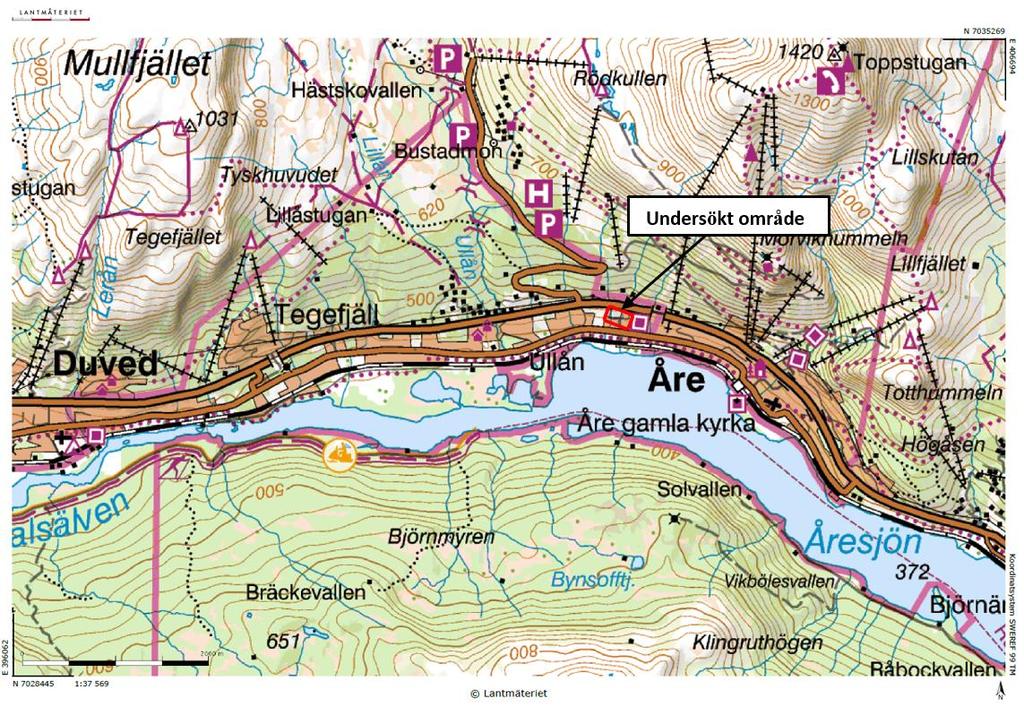

5 repo001.docx GEOTEKNISKA FÖRHÅLLANDEN 6.1 Topografi Markytan inom fastigheten faller generellt åt syd mot Åresjön. I norrut ligger E14 och Åreskutan. Höjderna på undersökningspunkterna i området varierar mellan som lägst +396,375 i SW1712 och som högst +415,909 m i SW1707, [RH2000]. 6.2 Översiktliga geotekniska förhållanden Området utgörs av buskar och jordprofilen enligt jordartskartan utgörs huvudsakligen av friktionsjord i form av postglacial sand eller grus. Uppskattat djup till berg är ca m från markytan enligt SGU jorddjupskartan, se bilaga B01. Figur 1: Översiktskarta, området med rödmarkerade är platsen för undersökning. (Lantmäteriet) 3 (8)

6 repo001.docx Jordlagerföljd Tolkad sektionsritning G201T I den sydvästra delen av området som innefattar SW1711 och SW1712 består marken översta lagret av torv/sandig torv med en mäktighet av ca 2,5 m från markytan. Härunder påträffades friktionsjord av mycket hög relativ fastighet, se sektion A-A. I sektion B-B, visar att det översta lagret utgörs av morän med en mäktighet ca 2,5 m med medelfast till fast relativ fasthet. I borrpunkt SW1701 bedöms friktionsjord med en mäktighet av ca 2 m med låg relativ fasthet ner till fast morän. Tolkad sektionsritning G202T I den nordöstra delen av området som innefattar SW1707 och SW1708 består översta lagret av grusig sand med en mäktighet på 3 m från markytan. Jorden under 2,5 m uppvisar mycket hög relativ fastighet. I sektion C-C, visar att det översta lagret utgörs av silt med mäktighet på mellan 0,2 2,5 m från markytan. Silten bedöms till låg relativ fastighet. Härunder påträffades friktionsjord av grusig sand med mycket hög relativ fastighet. Friktionsjorden överlagrar morän. 6.4 Materialparametrar och hållfasthetsegenskaper Karakteristiska värden för jordens materialegenskaper har bestämts utifrån utförda sonderingar, erfarenhetsvärden samt Trafikverkets: TK Geo 13. Partialkoefficienter anges nedan för Geoteknisk kategori 2, GK2. Tabell 1: Karakteristiska materialparametrar Materialparameter [m.u.my = meter under markytan] Karakteristiskt värde Partialkoefficient brottgränstillstånd m Partialkoefficient bruksgränstillstånd m Lerig grusig sand [av låg till medelhög relativ fasthet] Tunghet [kn/m 3 ] Tunghet under GVY [kn/m 3 ] Friktionsvinkel [ ] E-modul [MPa] ,2 1,5 1,1 1,4 Grusig sand [av låg relativ fasthet] Tunghet [kn/m 3 ] Tunghet under GVY [kn/m 3 ] (8)

7 repo001.docx Friktionsvinkel [ ] E-modul [MPa] ,2 1,5 1,1 1,4 Silt [av låg relativ fasthet] Tunghet [kn/m 3 ] Tunghet under GVY [kn/m 3 ] Friktionsvinkel [ ] E-modul [MPa] ,2 1,5 1,1 1,4 Siltig morän [av hög relativ fasthet] Tunghet [kn/m 3 ] Tunghet under GVY [kn/m 3 ] Friktionsvinkel [ ] E-modul [MPa] ,2 1,5 1,1 1,4 En sammanställning av materialtyp, tjälfarlighetsklass och schaktbarhetsklass för respektive jordart kan ses i tabell 2. Tabell 2: Utvärderade av materialtyp, tjälfarlighetsklass och schaktbarhetsklass hos naturliga jordarter. Jordart Materialtyp Tjälfarlighetsklass Grusig sand 2 1 Finsandig silt 5A 4 Silt 5A 4 Grusmorän 2 1 Sandig siltig morän 3B Hydrogeologiska förhållanden För att kontrollera hydrologiska förhållanden installerades 4 st. grundvattenrör (3 st. 25 mm stålrör med 0,5 m filter och 2 st. 25 mm PVC-rör med 0,5 m filter) för att mäta grundvatten i området. Mätning i dessa grundvattenrör har skett under vecka v41 år 2017 och uppgifterna på grundvattennivåer presenteras i tabell 3. 5 (8)

8 repo001.docx Tabell 3: Markhydrologiska förhållanden i undersökt området Borrpunkter Marknivå [RH2000] Nivå för vy [RH2000] SW1704GW 408,6 Torrt SW1707GW 415,9 Torrt SW1710GW 409,4 Torrt SW1712GW 396,6 396,1 7 BERÄKNINGAR 7.1 Stabilitetsberäkningar Inga stabilitetsberäkningar har utförts i detta skede, men utifrån rådande jordlagerföljder och topografi bedöms stabiliteten vara tillfredställande för planerad nybyggnation av fem flerfamiljshus (fyra våningar med souterrängplan). 8 REKOMMENDATIONER 8.1 GRUNDLÄGGNING Grundläggning av planerade fyra våningar byggnader bedöms kunna ske med plattor på packad fyllning ovan naturligt lagrad grusig sand eller morän. Schaktdjupet för grundläggning på fastmark har bedömts ske på nivåer enligt tolkade sektionsritningar G201T och G202T. Dimensionerande grundtryck i brottgränstillstånd får inte överstiga 250 kpa vid grundläggning på fast friktionsjord eller morän. Grundläggning får ej utföras på tjälad eller starkt störd jord. 8.2 SCHAKTNING I JORD Generellt gäller att schaktning bör genomföras så att schaktbotten inte blir störd. Schaktbotten och slänter bör därför skyddas mot direkt yttre påverkan. Schaktslänter får inte ställas brantare än 1:1.5, dessutom får schaktmassor inte läggas närmare släntkrön än 5 m. 8.3 GRUNDVATTENHANTERING Schaktning, fyllning och packning skall ske i torrhet. Länshållning skall utföras på sådant sätt att finkornigt jordmaterial inte sköljs ur och transporteras bort. Schaktning bör ske från låg- till högpunkt för att hålla möjliga dräneringsvägar öppna. Länshållning bedöms kunna ske genom anläggandet av konventionella pumpgropar. Se figur 2. 6 (8)

9 repo001.docx Figur 2: Princip för hantering av vatten i schakt 8.4 FROSTSKYDD Byggnaderna ska grundläggas på ett frostskydd sätt. Frostfritt djup beräknas enligt Plattgrundläggning figur 3.1 till > 3 m. Frostskyddet kan utföras antingen genom utskiftning av tjällyftande jord och/eller termisk isolering för att förhindra skadlig tjälnedträngning. 8.5 ÅTERFYLLNING Innan återfyllning sker ska besiktning av schaktbotten göras av behörig geotekniker. Materialskiljande lager av geotextil med minst bruksklass N3 ska läggas på schaktbotten. Utförandet skall ske enligt Anläggnings AMA 17 kod DBB.31/1. Återfyllnadsmaterialet ska vara av materialtyp 1 eller 2 enligt tabell CE/1 i Anläggnings AMA 17. Återfyllning med packad fyllning ska göras med minsta tjocklek 0,3 m ovan schaktbotten. Packning ska ske med packningsutrustning och minsta antal överfarter enligt tabell CE/4 i Anläggnings AMA 17. Den packade fyllningen ska ha en större bredd och längd än den nya plattan/sulan den ska bära. Minsta utsträckning i plan och djup framgår av figur nedan. 7 (8)

10 repo001.docx Figur 3: Princip för packad fyllning under byggnad (AMA 17) Sweco Civil AB Sundsvallskontoret Geoteknik Muhammad Sheraz Khan Handläggare Kent Sundvall Granskare 8 (8)

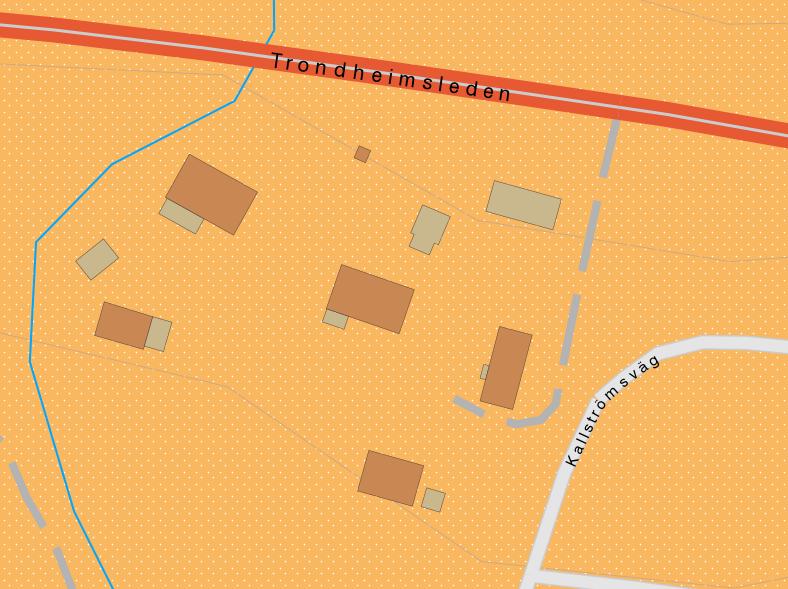

11 SGUs kartvisare Jordarter 1:1 miljon :55:43 Karta - automatiskt genererad via SGUs kartvisare ( Om kartan Detta är en utskrift från kartvisaren Jordarter 1:1 miljon. Syftet med kartvisaren är att återge huvuddragen i Sveriges jordartsgeologi. Kartvisaren innehåller information om jordart (grundlager, underliggande lager, tunt eller osammanhängande ytlager), landform, blockighet i markytan, linjeobjekt och punktobjekt. Kartbilden är anpassad för presentation i skala 1:1 miljon, vilket innebär att informationen är mycket kraftigt generaliserad. Noggrannheten varierar eftersom den är baserad på jordartskartor i olika skalor och med skiftande kvalitet. Läs mer om kartvisaren på Sveriges geologiska undersökning (SGU) Huvudkontor/Head Office: Box 670 Besök/Visit: Villavägen 18 SE Uppsala, Sweden Tel: +46(0) Fax: +46(0) E-post: sgu@sgu.se m Skala 1:1250 Topografiskt underlag: Ur GSD-Vägkartan. Lantmäteriet. Rutnät i svart anger koordinater i Sweref99TM

12

13 Lomtj. 395 Jänsmässtjärnarna 400 tjärnarna 13 0' Ullsjön 405 Jorddjupskarta Forsafjället Västerskutan DUVED ÅRE UNDERSÅKER Mångtj. abäcken Öster- Långtjärnen Ullådalen Ullån Åreskutan Mullfjället Bustadmon Kartans syfte är att ge en generell bild av jordtäckets mäktighet. Kartan grundas på analys av jorddjupsinformation från brunnsborrningar, undersökningsborrningar, schakter och seismiska undersökningar. För att identifiera områden där jordtäcket är mycket tunt eller saknas helt har information om berg från SGUs jordartskartor använts. Jorddjupet har beräknats genom att interpolera kända jorddjupsdata. Eftersom vissa jordarter uppvisar betydligt större jorddjup än andra har jordartskartan använts som stöd vid denna interpolering. Information om sprickzoner i berggrunden har använts för att ta fram områden med speciellt stora jorddjup. Osäkerheten i beräkningarna ökar med avståndet till punkter med uppmätta jorddjup. Om avståndet exempelvis är flera hundra meter till närmaste observation är osäkerheten i det beräknade jorddjupet betydande. Ny information om jorddjup tillkommer hela tiden vilket gör att kartan successivt kan förbättras. Kartan kommer därför att uppdateras ungefär en gång per år. Forsa Duved Forsaforsen Hamre Lerån Tegefjället Tege Tegeforsen Tegefjäll Ängena Ullån Åre Åre gamla ka Åresjön Vikböle Uppskattat djup till berg (m) > Uppmätt djup Denna karta är automatiskt framställd ifrån SGUs databas med id-nr:3g2fyvw0g9 Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se Greningen Forsaberget 395 Skänkbäcken Storlidån Siktjärnen 13 0' 400 Skorvhögarna Renfjället km Skala 1: Björnänge Topografiskt underlag: Ur GSD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnät i brunt anger latitud och longitud i referenssystemet SWEREF99.

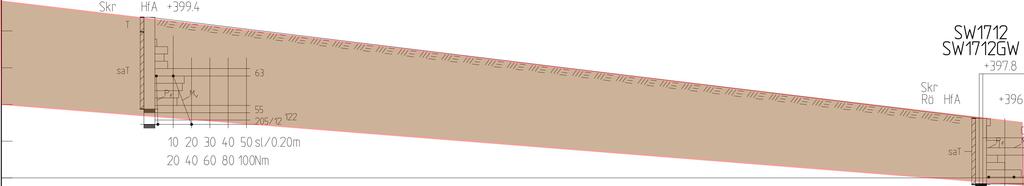

14 Schaktnivå +397 Sandig torv av låg till medelhög relativ fastighet Schaktnivå +395 Schaktnivå +408 Schaktnivå +406,8 Morän av medelhög till hög relativ fastighet Schaktnivå +402,5 Morän av medelhög till hög relativ fastighet Schaktnivå +400

15 Schaktnivå +411 Silt av låg relativ fastighet Schaktnivå +409 Grusig sand av medelhög till hög relativ fastighet Morän av mycket hög relativ fastighet Schaktnivå +414 Grusig sand av låg relativ fastighet Schaktnivå +410,5 Grusig sand av mycket hög relativ fastighet
