FRÅN FABRIK TILL BYGGE Rätt lastordning minskar onödig hantering och risker.

Storlek: px
Starta visningen från sidan:

Download "FRÅN FABRIK TILL BYGGE Rätt lastordning minskar onödig hantering och risker."

Transkript

1

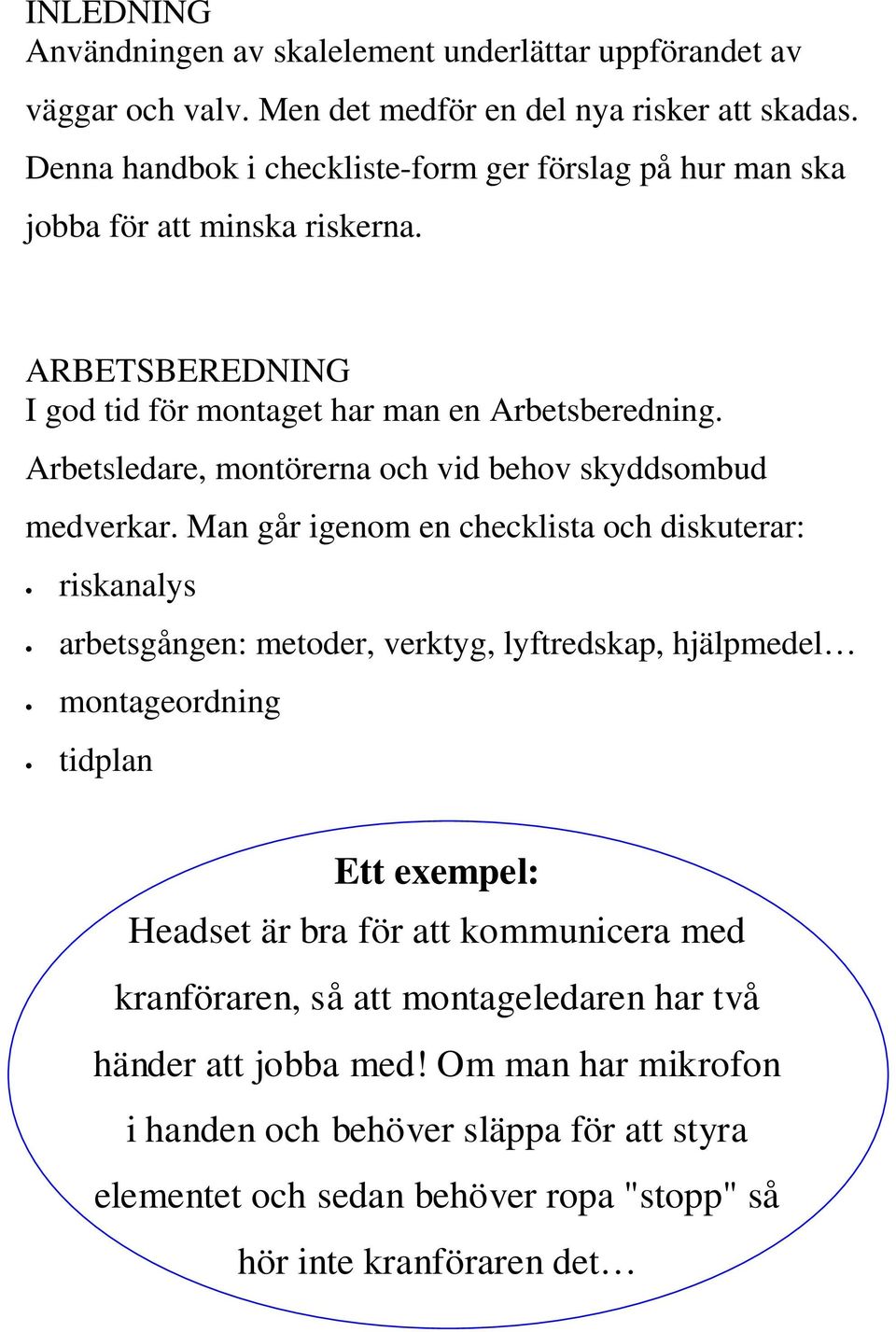

2 INLEDNING Användningen av skalelement underlättar uppförandet av väggar och valv. Men det medför en del nya risker att skadas. Denna handbok i checkliste-form ger förslag på hur man ska jobba för att minska riskerna. ARBETSBEREDNING I god tid för montaget har man en Arbetsberedning. Arbetsledare, montörerna och vid behov skyddsombud medverkar. Man går igenom en checklista och diskuterar: riskanalys arbetsgången: metoder, verktyg, lyftredskap, hjälpmedel montageordning tidplan Ett exempel: Headset är bra för att kommunicera med kranföraren, så att montageledaren har två händer att jobba med! Om man har mikrofon i handen och behöver släppa för att styra elementet och sedan behöver ropa "stopp" så hör inte kranföraren det 2

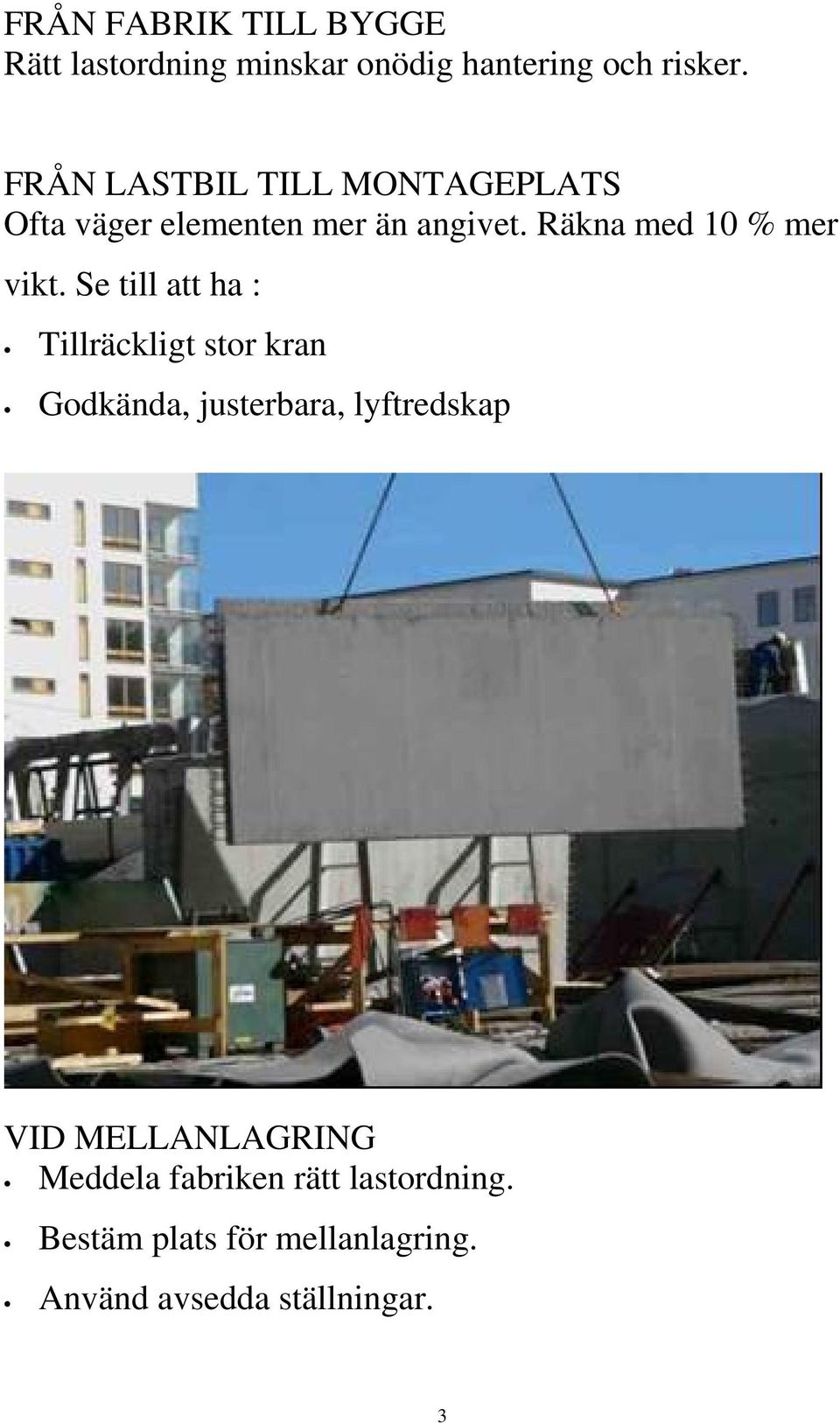

3 FRÅN FABRIK TILL BYGGE Rätt lastordning minskar onödig hantering och risker. FRÅN LASTBIL TILL MONTAGEPLATS Ofta väger elementen mer än angivet. Räkna med 10 % mer vikt. Se till att ha : Tillräckligt stor kran Godkända, justerbara, lyftredskap VID MELLANLAGRING Meddela fabriken rätt lastordning. Bestäm plats för mellanlagring. Använd avsedda ställningar. 3

4 HJÄLPMEDEL Använd Montagehandtaget Conny för att styra elementet. TA ALDRIG I UTSTICKANDE ARMERING! Risken att du blir av med eller klämmer fingrar är stor! 4

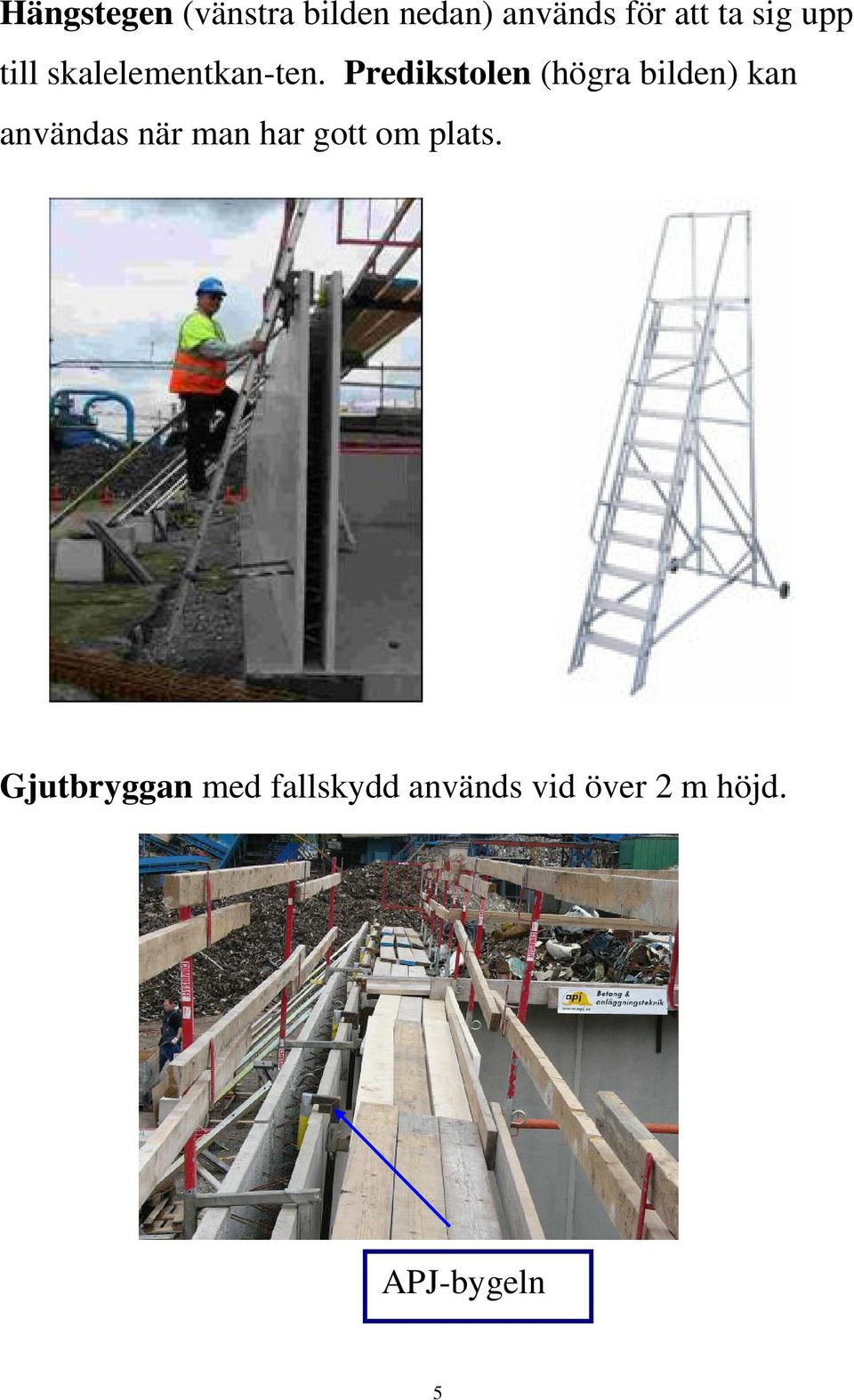

5 Hängstegen (vänstra bilden nedan) används för att ta sig upp till skalelementkan-ten. Predikstolen (högra bilden) kan användas när man har gott om plats. Gjutbryggan med fallskydd används vid över 2 m höjd. APJ-bygeln 5

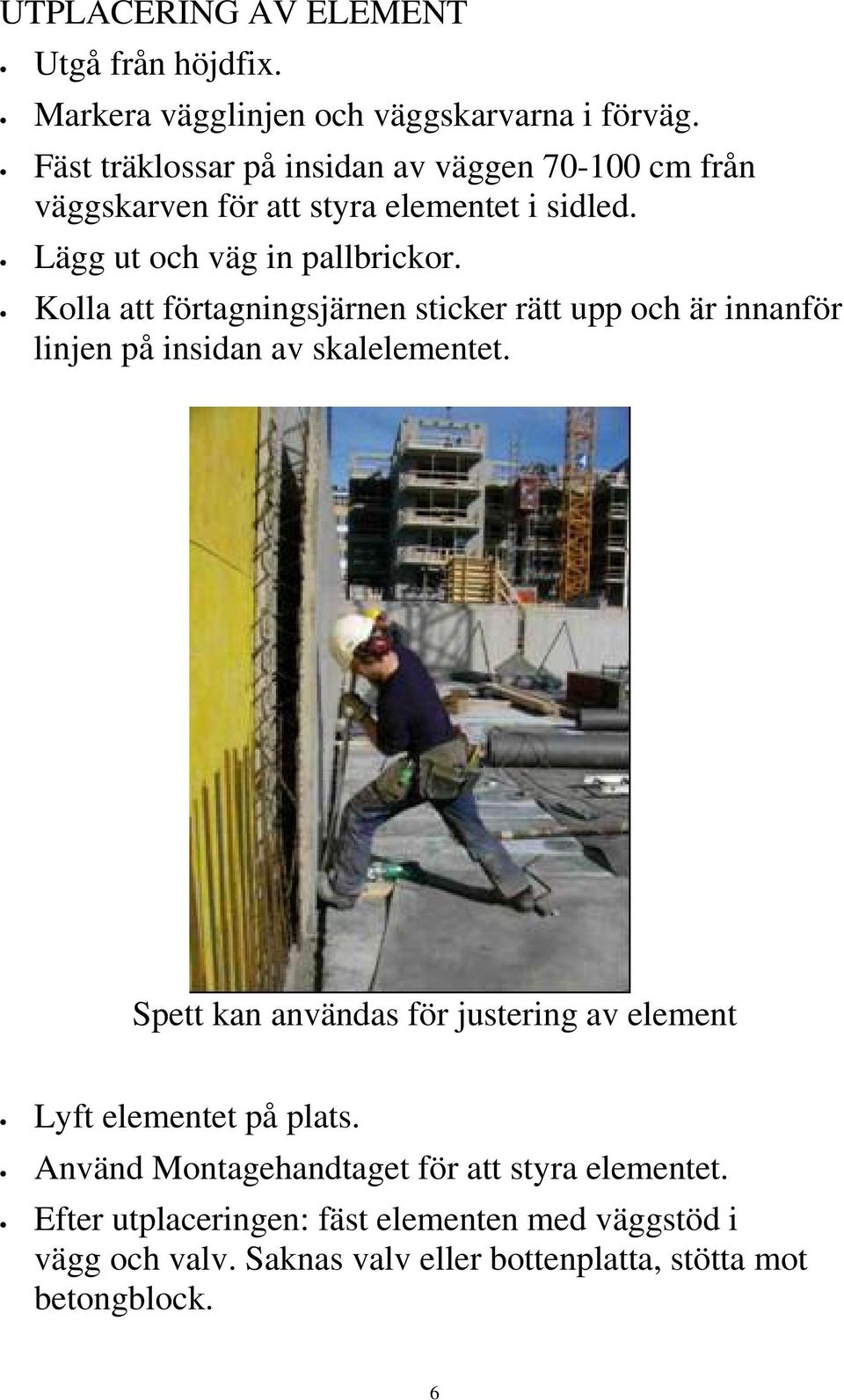

6 UTPLACERING AV ELEMENT Utgå från höjdfix. Markera vägglinjen och väggskarvarna i förväg. Fäst träklossar på insidan av väggen cm från väggskarven för att styra elementet i sidled. Lägg ut och väg in pallbrickor. Kolla att förtagningsjärnen sticker rätt upp och är innanför linjen på insidan av skalelementet. Spett kan användas för justering av element Lyft elementet på plats. Använd Montagehandtaget för att styra elementet. Efter utplaceringen: fäst elementen med väggstöd i vägg och valv. Saknas valv eller bottenplatta, stötta mot betongblock. 6

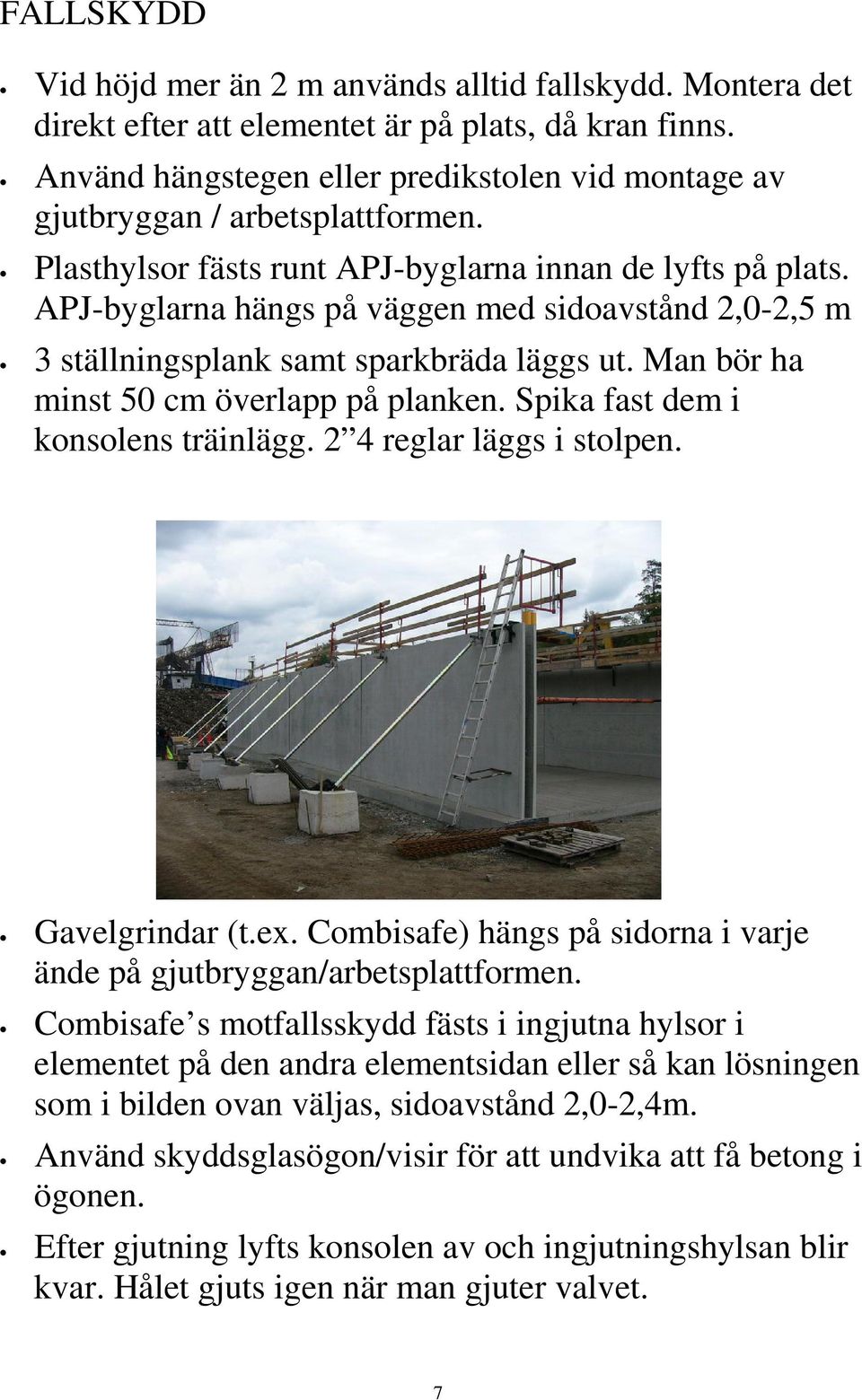

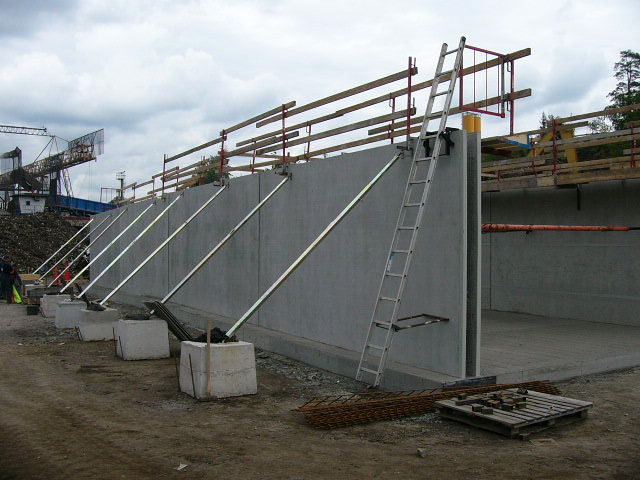

7 FALLSKYDD Vid höjd mer än 2 m används alltid fallskydd. Montera det direkt efter att elementet är på plats, då kran finns. Använd hängstegen eller predikstolen vid montage av gjutbryggan / arbetsplattformen. Plasthylsor fästs runt APJ-byglarna innan de lyfts på plats. APJ-byglarna hängs på väggen med sidoavstånd 2,0-2,5 m 3 ställningsplank samt sparkbräda läggs ut. Man bör ha minst 50 cm överlapp på planken. Spika fast dem i konsolens träinlägg. 2 4 reglar läggs i stolpen. Gavelgrindar (t.ex. Combisafe) hängs på sidorna i varje ände på gjutbryggan/arbetsplattformen. Combisafe s motfallsskydd fästs i ingjutna hylsor i elementet på den andra elementsidan eller så kan lösningen som i bilden ovan väljas, sidoavstånd 2,0-2,4m. Använd skyddsglasögon/visir för att undvika att få betong i ögonen. Efter gjutning lyfts konsolen av och ingjutningshylsan blir kvar. Hålet gjuts igen när man gjuter valvet. 7

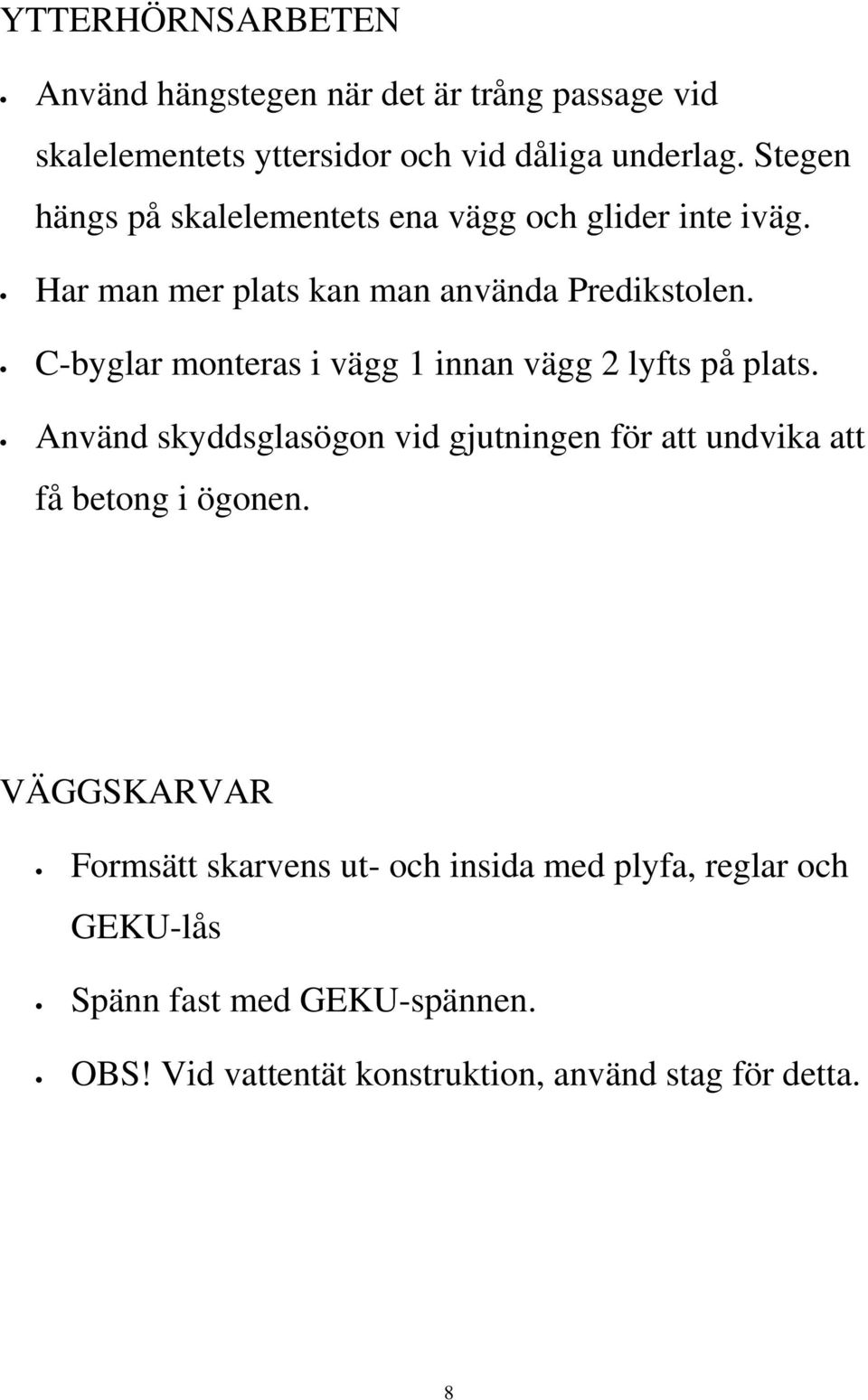

8 YTTERHÖRNSARBETEN Använd hängstegen när det är trång passage vid skalelementets yttersidor och vid dåliga underlag. Stegen hängs på skalelementets ena vägg och glider inte iväg. Har man mer plats kan man använda Predikstolen. C-byglar monteras i vägg 1 innan vägg 2 lyfts på plats. Använd skyddsglasögon vid gjutningen för att undvika att få betong i ögonen. VÄGGSKARVAR Formsätt skarvens ut- och insida med plyfa, reglar och GEKU-lås Spänn fast med GEKU-spännen. OBS! Vid vattentät konstruktion, använd stag för detta. 8

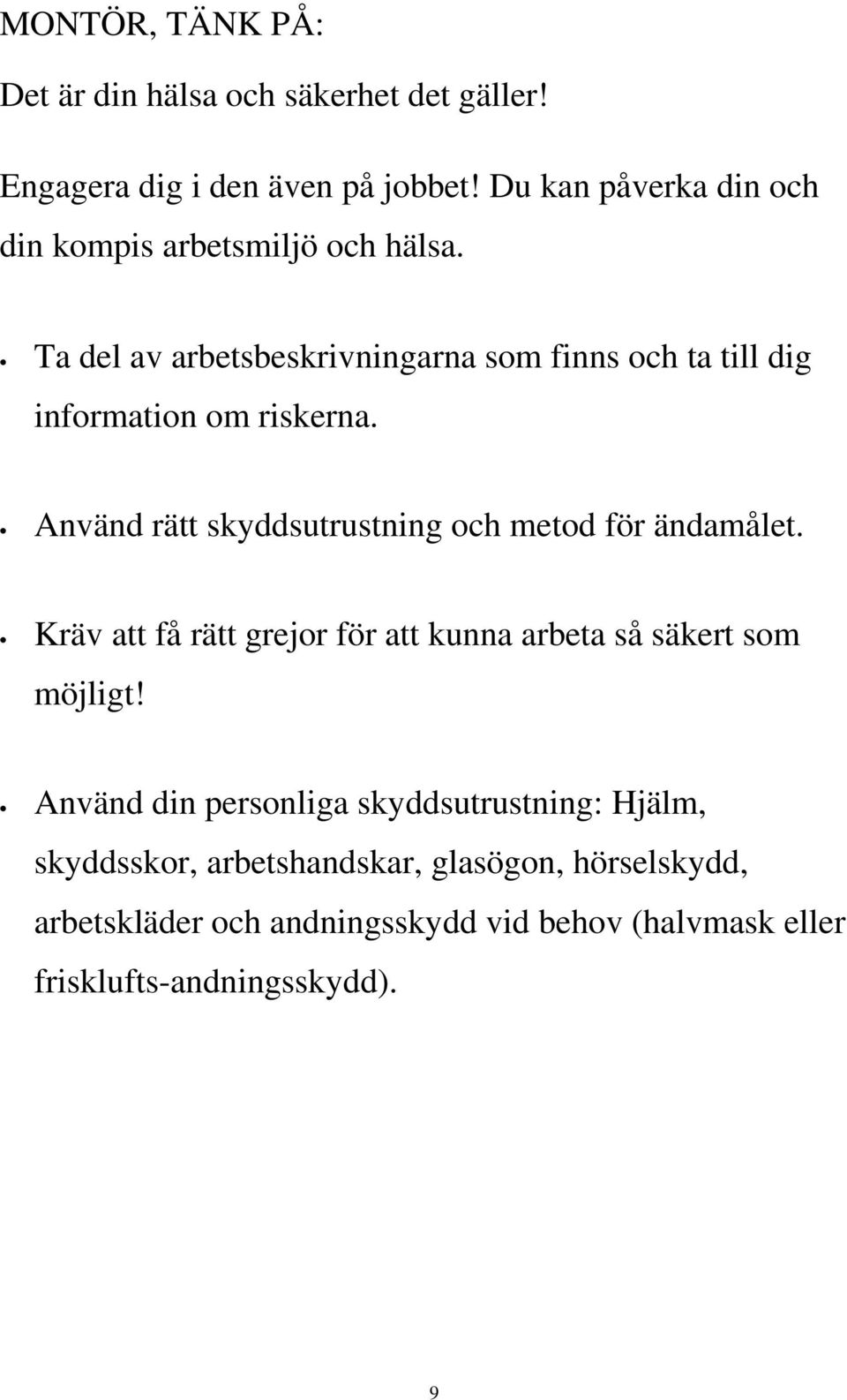

9 MONTÖR, TÄNK PÅ: Det är din hälsa och säkerhet det gäller! Engagera dig i den även på jobbet! Du kan påverka din och din kompis arbetsmiljö och hälsa. Ta del av arbetsbeskrivningarna som finns och ta till dig information om riskerna. Använd rätt skyddsutrustning och metod för ändamålet. Kräv att få rätt grejor för att kunna arbeta så säkert som möjligt! Använd din personliga skyddsutrustning: Hjälm, skyddsskor, arbetshandskar, glasögon, hörselskydd, arbetskläder och andningsskydd vid behov (halvmask eller frisklufts-andningsskydd). 9

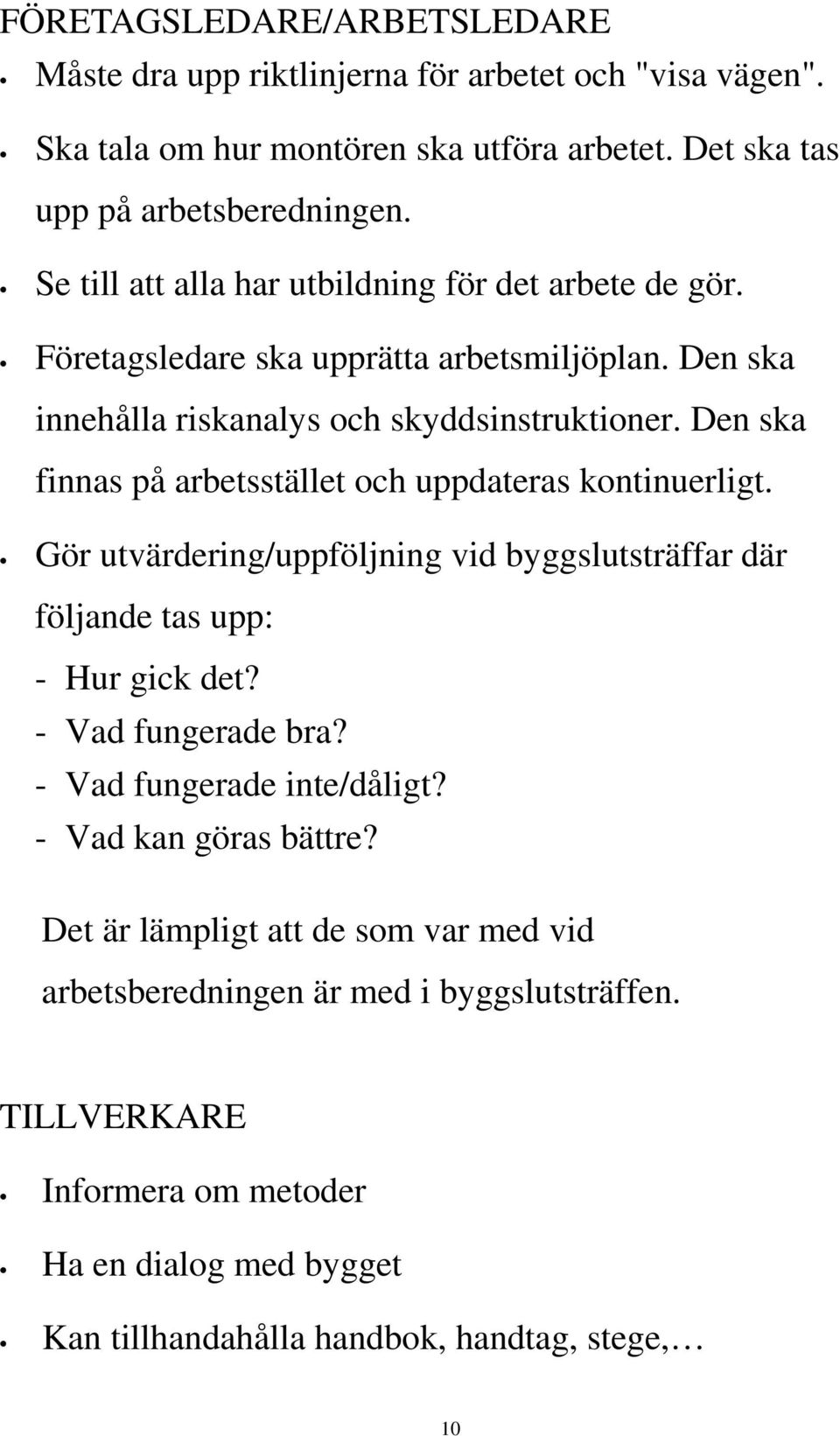

10 FÖRETAGSLEDARE/ARBETSLEDARE Måste dra upp riktlinjerna för arbetet och "visa vägen". Ska tala om hur montören ska utföra arbetet. Det ska tas upp på arbetsberedningen. Se till att alla har utbildning för det arbete de gör. Företagsledare ska upprätta arbetsmiljöplan. Den ska innehålla riskanalys och skyddsinstruktioner. Den ska finnas på arbetsstället och uppdateras kontinuerligt. Gör utvärdering/uppföljning vid byggslutsträffar där följande tas upp: - Hur gick det? - Vad fungerade bra? - Vad fungerade inte/dåligt? - Vad kan göras bättre? Det är lämpligt att de som var med vid arbetsberedningen är med i byggslutsträffen. TILLVERKARE Informera om metoder Ha en dialog med bygget Kan tillhandahålla handbok, handtag, stege, 10

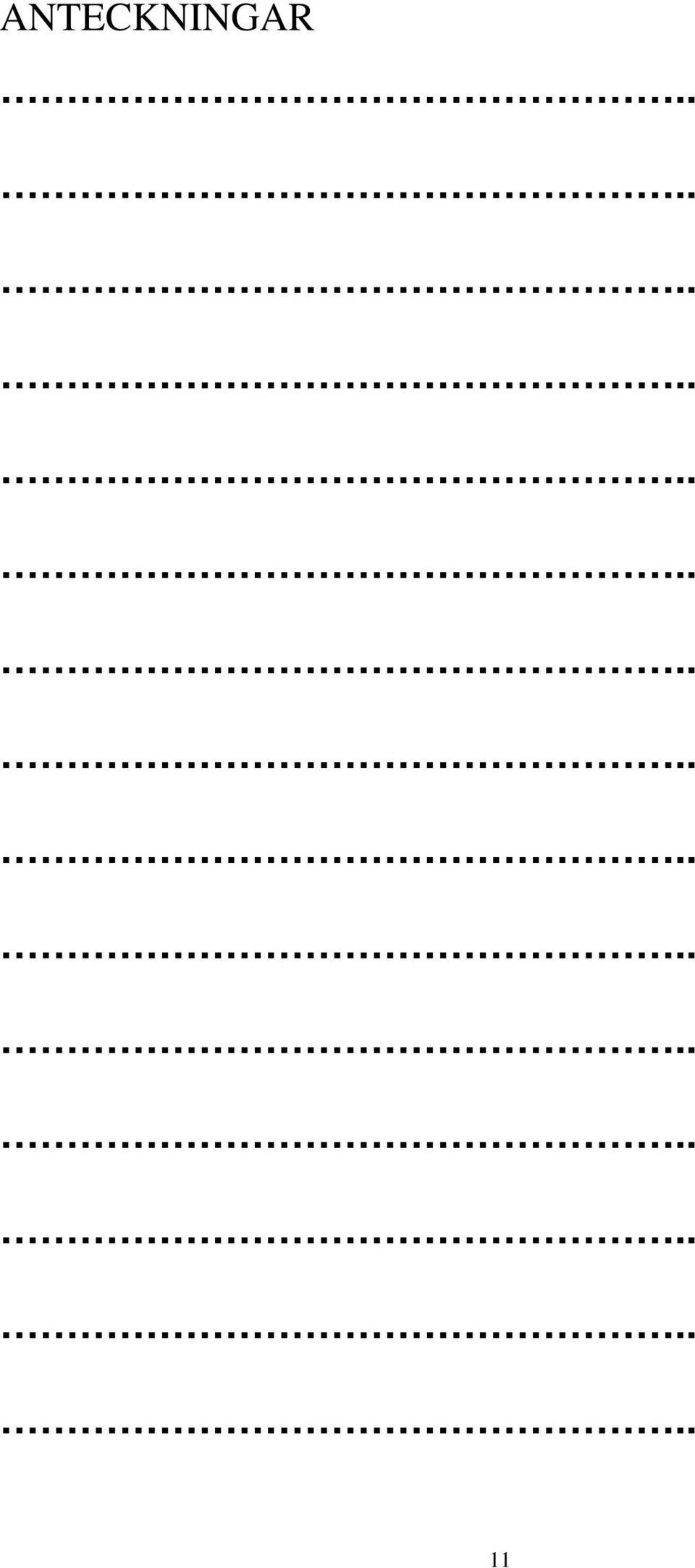

11 ANTECKNINGAR 11

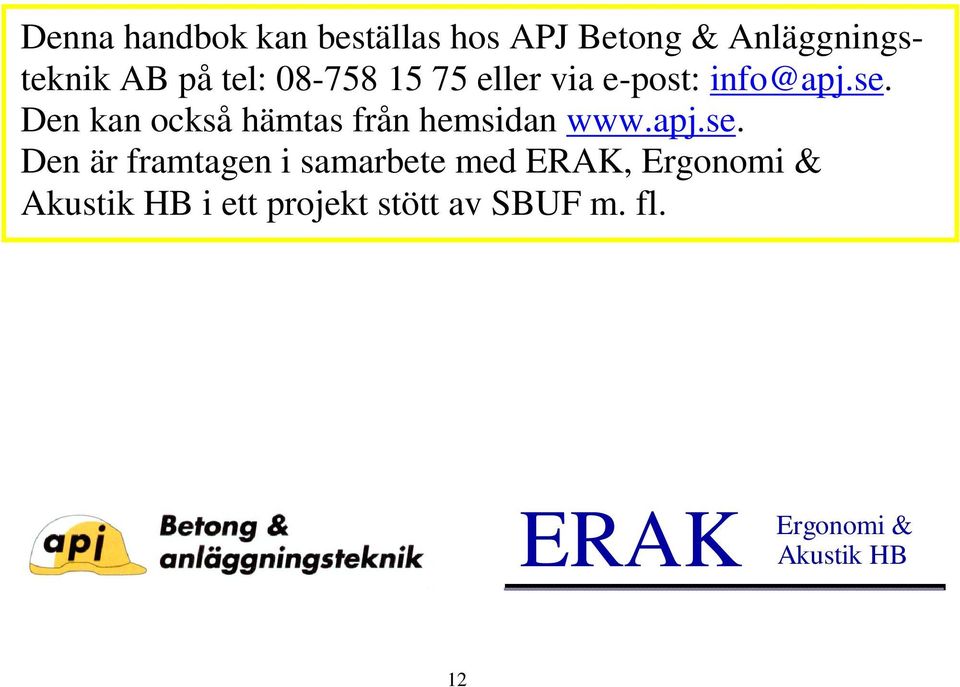

12 Denna handbok kan beställas hos APJ Betong & Anläggningsteknik AB på tel: eller via e-post: Den kan också hämtas från hemsidan Den är framtagen i samarbete med ERAK, Ergonomi & Akustik HB i ett projekt stött av SBUF m. fl. Ergonomi & ERAK Akustik HB 12
