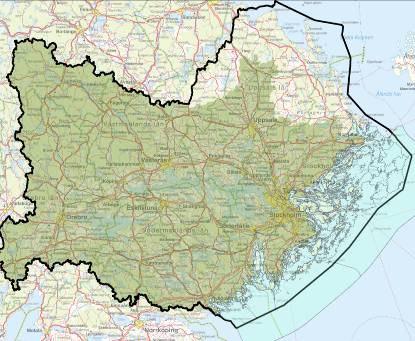

1 Norra Östersjöns vattendistrikt Vattenmyndighetens regeringsuppdrag - Finn de områden som göder havet mest - Restaurering av övergödda havsvikar och kustnära sjöar (Ru 51b) Externa regeringsuppdrag - Svenska åtgärder för att uppnå HELCOM s aktionsplan för Östersjön (NV Ru 17) Bakgrundskartor Lantmäteriet, dnr /188 BSAP

2 Svenska åtgärder för f r att uppnå HELCOM s aktionsplan för f Östersjön n (NV Ru 17) Aktionsplan för f Östersjön - beting för f Norra Östersjöns vattendistrikt Åtgärder införda 2016 Med mål att nå god ekologisk status 2021 Beting 291 ton P och ton N (8087 ton N för Egentliga Östersjön) antropogena förluster av fosfor till havet ska reduceras med 63% antropogena förlusterna av kväve ve till havet ska reduceras med 38 %

3 Reviderat beting? Beting 291 ton P och ton N (8087 ton N för Egentliga Östersjön) antropogena förluster av fosfor till havet ska reduceras med 63% antropogena förlusterna av kväve ve till havet ska reduceras med 38 % Reviderat beting för fosfor utifrån PLC5-resultaten och genomförda åtgärder för N: 185 ton P 7900 ton N (1500 ton N för Eg. Östersjön) antropogena förluster av fosfor till havet ska reduceras med 40% antropogena förlusterna av kväve ve till havet ska reduceras med 7 %

4 Finn de områden som göder g havet mest Norra Östersjöns vattendistrikt Varför? Förfinad utredning för att identifiera viktiga källor i de avrinningsområden som ger störst belastning totalt och var insatser skulle ge störst effekt ur Aktionsplan för havsmiljön NV rapport 5563

5 Finn de områden som göder g havet mest Hur? Norra Östersjöns vattendistrikt Genomförs med stöd av resultaten från PLC-5 - bör ligga till grund för ytterligare åtgärder Fokuseras på de områden som bidrar mest till belastningen på havet ur Aktionsplan för havsmiljön NV rapport 5563

6 PLC Den 5:e Pollution Load Compilation för Östersjön till HELCOM En källfördelad belastningen av näringsämnen på inlandsvatten i Östersjöns avrinningsområde - total - antropogen Belastningen av näringsämnen till Östersjön Resultaten från Sverige blev officiella 20 december 2007 presenteras på ett seminarium på Naturvårdsverket i nästa vecka

7 Beräkningen för f r PLC-5 Retention Punktkällor Enskilda avlopp Fiskodlingar Reningsverk A,B samt C Industri A och B Dagvatten Deposition Diffusa källor Kalfjäll Skog Myrmark Jordbruksmark Övrig öppen mark Källfördelning och belastning per delavrinningsområde

8 Källfördelning fosfor netto Fosforbelastning netto 271 ton 1% 23% 50% Jordbruk Skog Myr Öppen ma Vatten Hygge Dagvatten Enskilda a ARV Industri 8% 8% 0% 1% 4% 0% 5%

9 Källfördelning antropogent fosfor netto antropogent 181 ton (362 ton brutto) 35% 2% Jordbruk Hygge Dagvatten Enskilda avlopp ARV Industri 44% 11% 8% 0%

10 Källfördelning kväve netto 8200 ton 2% Jordbruk 26% Skog Myr Öppen mark 43% Deposition Hygge 12% Dagvatten Enskilda avlopp 0% ARV 2% 2% 1% 10% 2% Industri

11 Källfördelning antropogent N netto 5400 ton 3% 27% 3% 1% 2% Jordbruk Hygge Dagvatten Enskilda avlopp ARV Industri 64%

12 P från jordbruksmark Brutto Netto Ytbelastning

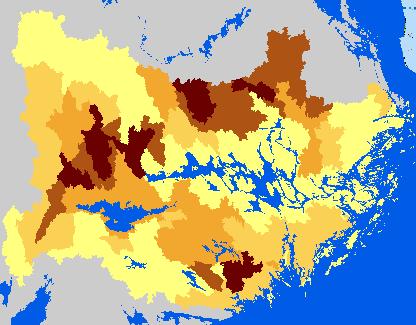

13 Specifika förluster från jordbruksmark Brutto (kg/ha) Netto (kg/ha)

14 Jämförelse mellan specifika förluster och förluster från PLC5-områden för jordbruksmark Specifika förluster (kg/ha)

15 N från jordbruksmark Brutto Netto Ytbelastning

16 N jämfört med P från jordbruksmark Netto P Netto N Ytbelastning

17 P från enskilda avlopp Brutto Netto Ytbelastning

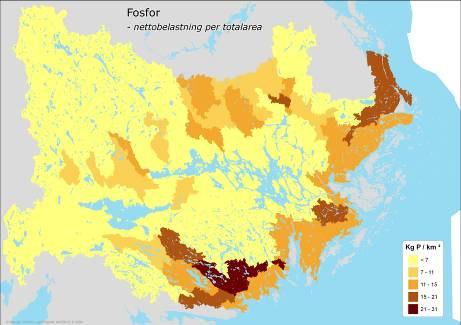

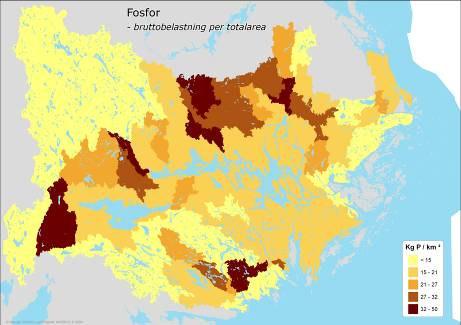

18 P: Diffusa + Enskilda avlopp Brutto Netto Ytbelastning

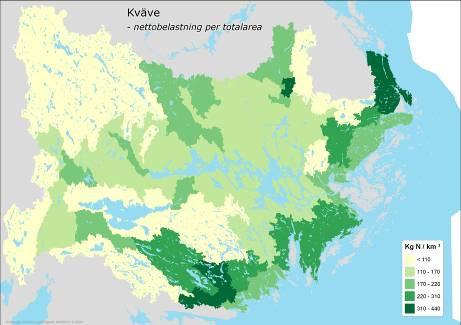

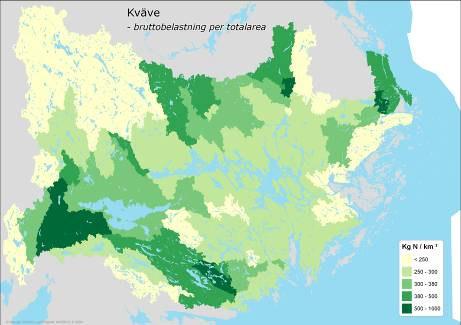

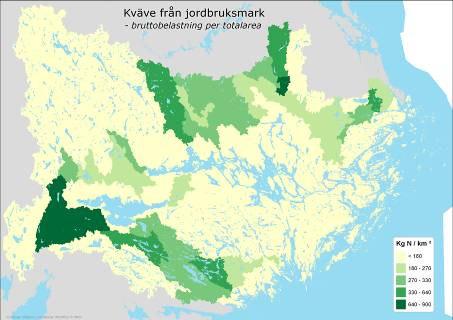

19 N: Diffusa + Enskilda avlopp Brutto Netto Ytbelastning

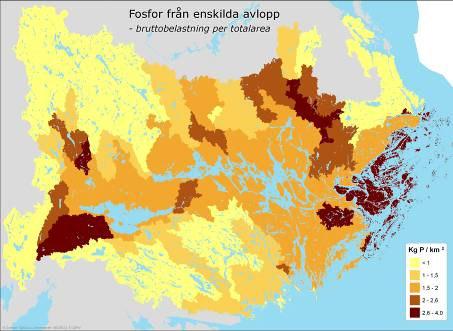

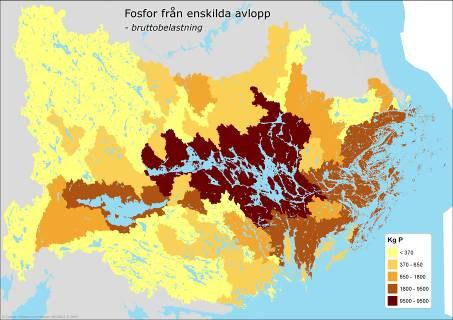

20 P från enskilda avlopp Brutto Netto Total

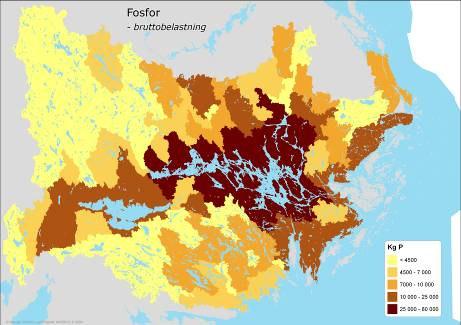

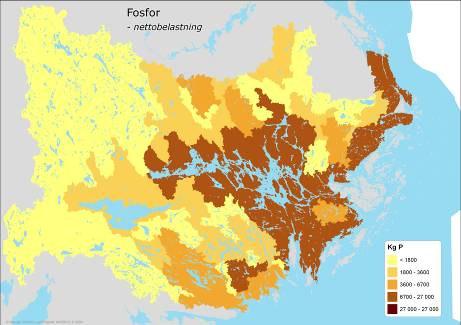

21 P: Diffusa + Enskilda avlopp Brutto Netto Total

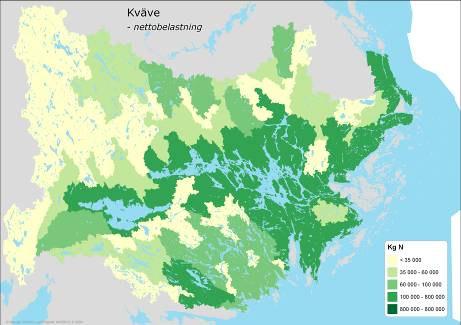

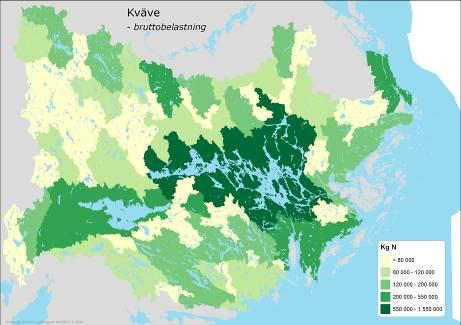

22 N: Diffusa + Enskilda avlopp Brutto Netto Total

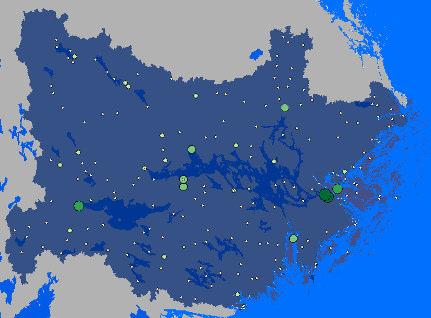

23 Avloppsreningsverk P brutto netto

24 Avloppsreningsverk P 9 verk står för 80 % av nettobelastningen på havet Ton P Himmerfjärdsverket 18 Henriksdals reningsverk 12 Käppalaverket 11 Bromma reningsverk 4.3 Oxelösunds avloppsreningsanläggningar 2.6 Nynäs Oljeraffinaderiet 1.5 Stigtomta avloppsreningsverk 1.4 Kungsängens reningsverk (Västerås) 1.2 Margretelunds avloppsanläggning 0.9 Summa: 52.9 Resten 13.3

25 Avloppsreningsverk N brutto ton N Netto_kg_a netto

26 Avloppsreningsverk N 9 verk står för 70 % av nettobelastningen på havet Henriksdals reningsverk 630 Bromma reningsverk 570 Käppalaverket 410 Himmerfjärdsverket 330 Uppsala avloppsreningsverk 140 Kungsängens reningsverk (Västerås) 120 Eskilstuna avloppsreningsverk 130 Skebäcks avloppsreningsverk 90 Nyköpings avloppsreningsverk 80 Summa: 2500 Resten 1150

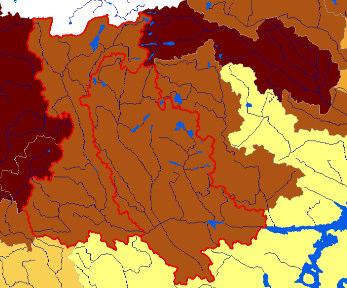

27 Källfördelning antropogent fosfor Örsundaån 12.5 ton P brutto antropogent 0% 8% 2% 1% Dagvatten Jordbruksmark Hygge Enskilda avlopp 89% Avloppsrenings verk

28 BSAP åtgärder införda 2016 Belastning netto NÖVD 80 Belastning 2006 Mål BSAP Fosfor (ton) 0 Jordbruk Enskilda avlopp Reningsverk Industri Skog Dagvatten

29 Betinget för BSAP Ton antropogent P till havet belastning mål BSAP reviderat beting 2006 Jordbruk Reningsverk Enskilda avlopp Dagvatten Industri 3 1 1,6 Skog (hygge) 0,41 0,15 0,2 Netto ant. total

30 Projekt del 2 Utvärdera PLC5 data lokalt t.ex. mot mätningar och andra modellresultat markfosfor och jordarter använda JRKområdet Långtora enskilda avlopp Kartering och analys av data från kommuner finns det data som kommunerna besitter Förändrad retention vid stora belastningsminskningar?

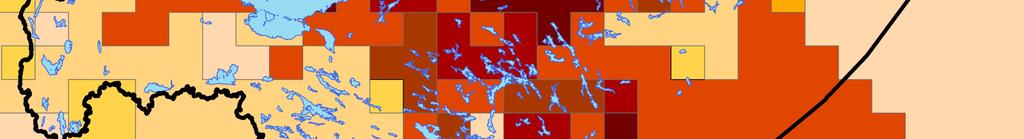

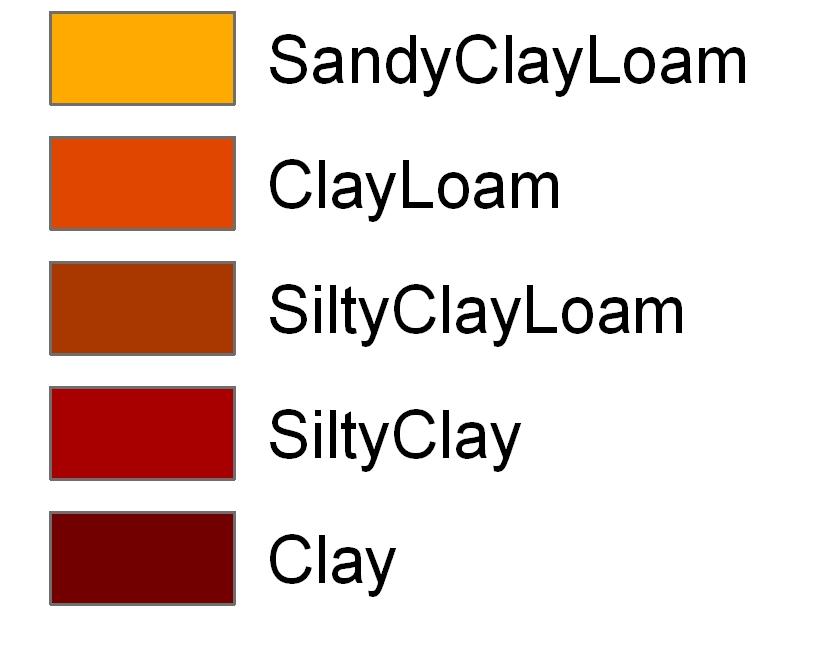

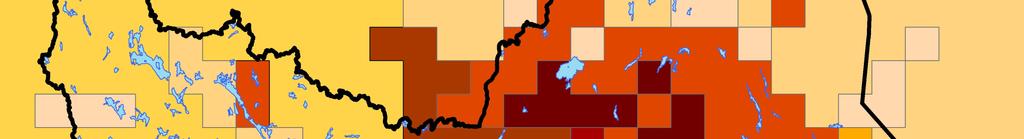

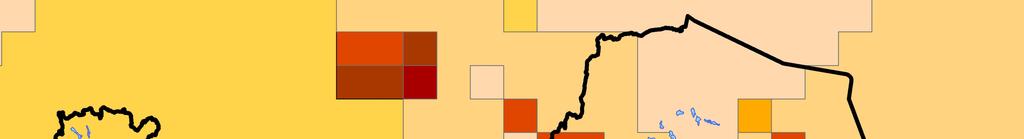

31 Analys av N och P-belastning från åkermark Befintlig information Jordart Avrinning Andel åkermark Dominerande grödor Lutning (endast P) Markfosfor (endast P) Förbättrad information Jordart mer data - ny geostatistisk bearbetning (Krieging) Avrinning - skilja på skog och åkermark och på olika grödor Förbättrad upplösning för andel stallgödslad areal Retention dela upp Mälaren i flera bassänger (Markfosfor)

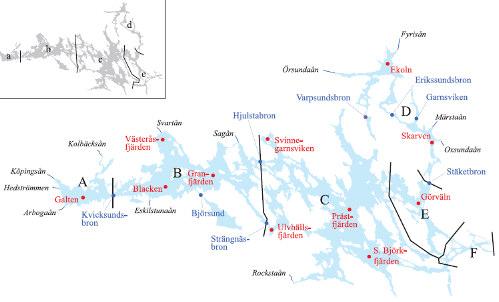

32 Retention av fosfor rumslig upplösning problem eller inte? Bruttobelasning 100 kg P 45 Netto på havet från olika områden (kgp) Retention (%) A 28 B 31 C 43 D 36 E 66 F 90 A 72 B 69 C 57 D 64 E 34 F 10 Tot 70% (PLC5 66%) delvis efter: Wallin, M (red) Mälaren miljötillstånd och utveckling Rapport från Mälarens vattenvårdsförbund, ISBN

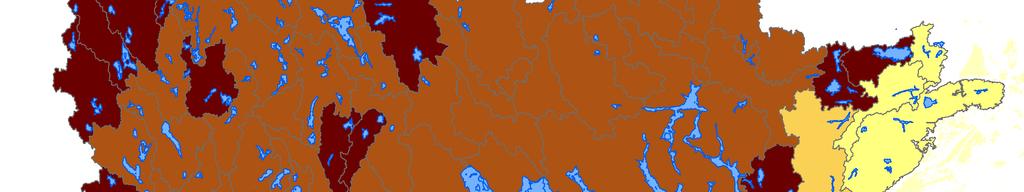

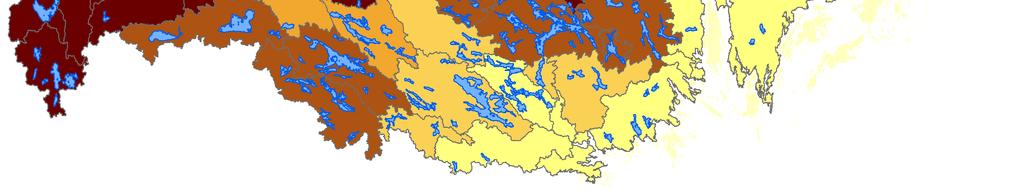

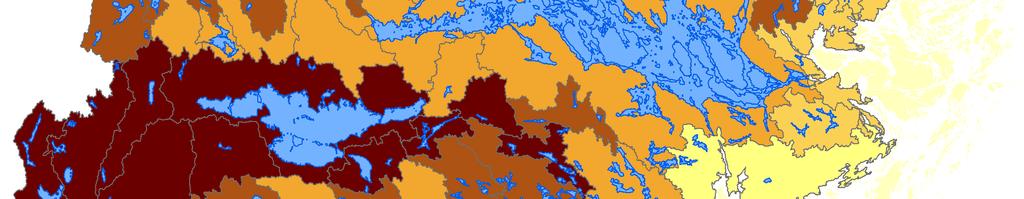

33 Retention av fosfor

34 Retention av kväve
