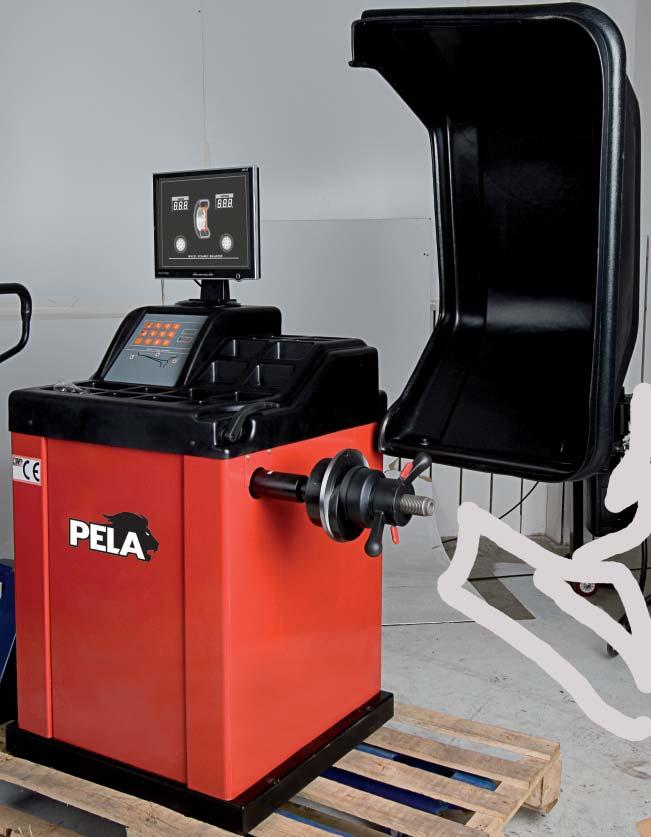

1 Automatisk Däckbalansering Modell U-860 Artikelnummer 80146

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 fi nns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. 2 Kontaktinformation: Verktygsboden Erfi lux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se 1. Inledning Ett obalanserat hjul kommer att leda till vibrationer som skadar stötdämpare och andra delar i styrsystemet, och ökar därmed risken för trafikolyckor. Ett balanserat hjul undviker dessa problem. Denna balanseringsmaskin är utrustad med LSI vilket innebär att hårdvarusystemet beräknar informationen vid hög hastighet, den har varierbar mjukvara som automatiskt ger uppgifter om avstånd till fälgkant och fälgdiameter som ställs in genom att flytta mätinstrumentet. Läs användarmanualen noggrant innan du använder maskinen detta för att säkerställa en normal säker hantering. Demontering eller ersättning av delar på utrustningen skall undvikas. Alla ingrepp ska, och får endast, utföras av kvalificerad tekniker. Innan balansering försäkra dig om att hjulet är ordentligt fastdraget på balansaxeln. Använd tätt åtsittande kläder. Apparaten får endast användas i enlighet med instruktionerna i bruksanvisningen. Maskinen är designad for att balansera hjul upp till 610 mm i diameter och en vikt på max 65 kg.

3 Innehållsregister 1 Inledning Säkerhetsinstruktioner Specifikationer Funktioner Maskinens uppbyggnad Montering av maskinen LCD och manöverpanel Montering och demontering av hjul Programmering av fälgdata Slå på huvudströmmen Inprogrammering av fälgbredd Inprogrammering av data M Inprogrammering av data M Inprogrammering av data M Inprogrammering av data M Inprogrammering av data M Kalibrering av mätsticka Självkalibrering Hjulbalansering Balansering i M1 läge Balansering i M2 läge Balansering i M3 läge Balansering i M4 läge Balansering i M5 läge Balansering i M6 läge Balansering med dolda vikter (M7) Ändra mellan g och oz Visa minsta vikt Av / på skyddshuv Säkerhet och felsökning Underhåll & skötsel Reservdelslista Sprängskiss Funktionsdiagram OBS Läs noga igenom bruksanvisningen innan start av maskinen och anlita den alltid om tvivel uppstår beträffande driften av den. Denna bruksanvisning skall anses som en del av maskinen och ska alltid förvaras tillsammans med denna. Om maskinen säljs, så skall bruksanvisningen överlämnas till den nye ägaren. Förvara alltid bruksanvisningen på en för användaren lättillgänglig plats och se till att den bevaras i gott skick. Bruksanvisningen innehåller viktig information som rör din säkerhet. Följ noga anvisningarna för att undvika risk för skador på personer och på utrustningen. Dessutom fi nns här nyttig information som kommer att underlätta användandet och underhållet av maskinen. Tillverkaren tar inget ansvar för personskador eller materiella skador som uppstår p.g.a. att dessa instruktioner inte har följts, samtidigt som det upphäver garantin på maskinen. Produktändamål Däckbalanseringsmaskinen är enbart avsedd och konstruerad för balansering av hjul med en maximal dimension defi nierad i de tekniska specifi kationerna i denna manual. Vid normal skötsel och underhåll av maskinen är det användarens ansvar att se till att maskinen alltid är bortkopplad från elnätet, så att den inte oavsiktligt kan startas. Maskinen får endast användas till det den är konstruerad för. All annan användning är förbjuden. Verktygsboden tar inget som helst ansvar för skador som inträffar genom felaktig, otillbörlig och oskälig användning. Uppackning När maskinen har packats upp, kontrollera att manualen fi nns med, att alla delar är inkluderade och att inga delar är synbart defekta. Miljömässiga krav för installation Platsen som maskinen skall monteras på måste uppfylla följande: Plant, horisontellt och stabilt golv, helst i betong eller belagt med klinker. Tillräckligt utrymme måste fi nnas omkring maskinen för att underlätta användningen. Ordentlig belysning. Ställ inte upp maskinen där det råder extrem temperatur eller fuktighet.

4 Skyddad från väder och vind. Lokal med ren luft. Lägre ljudnivå än vad gängse föreskrifter föreskriver. Explosiva, korrosiva och/eller giftiga material får inte förvaras i samma lokal. Från sin placering måste användaren kunna se hela maskinen och området däromkring. På denna yta får ingen utomstående person befi nna sig och inga föremål som kan utgöra en risk får fi nnas där. Eventuell elinstallation måste utföras av behörig elektriker. Service och reparation av maskinen måste utföras av kvalifi cerad serviceverkstad. Säkerhet Ingen form av förändring eller manipulation av maskinen får ske, såvida den ej är godkänd av tillverkaren. Tillverkaren avsäger sig allt ansvar för ev. skador och olyckor som kan inträffa med anledning av sådan förändringar eller manipulationer. Det är absolut förbjudet att ta bort eller manipulera med maskinens säkerhetsanordningar. Om så ändå sker kan allvarlig skada eller olycka inträffa. Service, reparation och reservdelar All form av underhåll och reparation skall utföras av behörig och kvalifi cerad serviceverkstad. Koppla alltid maskinen från eluttaget innan någon form av underhåll eller service sker. Vid ev. reparation får endast originaldelar användas. Förvaring Om maskinen skall förvaras oanvänd under en längre tid, koppla bort den från eluttaget, se till att delar som kan skadas av smuts skyddas ordentligt, samt smörj delar som kan skadas om de torkar. Miljöskydd / Skrotning Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. 2. Allmänna säkerhetsinstruktioner Denna bruksanvisning skall anses som en del av däckbalanseringsmaskinen och ska alltid förvaras tillsammans med denna. Om maskinen säljs, så skall bruksanvisningen överlämnas till den nye ägaren. Förvara alltid bruksanvisningen på en för operatören lättillgänglig plats och se till att den bevaras i gott skick. Läs noga igenom bruksanvisningen innan start av maskinen och anlita den alltid om tvivel uppstår beträffande driften av den. Bruksanvisningen innehåller viktig information som rör din säkerhet. Följ noga anvisningarna för att undvika risk för skador på personer och på utrustningen. Dessutom fi nns här nyttig information som kommer att underlätta användandet och underhållet av maskinen. Tillverkaren avsäger sig allt ansvar för personskador eller materiella skador som uppstår p.g.a. underlåtenhet att följa manualens säkerhetsinstruktioner, om någon ändring eller manipulering av maskinen sker eller om icke original reservdelar används. Dessutom upphävs garantin på maskinen. Barn och personer med nedsatt fysisk eller psykisk förmåga får ej använda produkten utan tillsyn enligt EN /A2:2006. Säkerhetsinstruktioner Håll arbetsområdet rent, torrt och väl upplyst. Belamrade, fuktiga och mörka arbetsplatser inbjuder till olyckor och därmed skador. Håll barn och åskådare på behörigt avstånd från maskinen. Barn får absolut EJ använda maskinen eller uppehålla sig inom arbetsområdet. Kontrollera så att inga farliga situationer uppstår vid arbete med maskinen, att arbetsområdet runt maskinen är fritt från föremål som möjligen kan innebära fara, samt att det inte finns olja (eller annat klibbigt material) på golvet som kan innebära fara för användaren. Stanna omedelbart maskinen vid ojämn funktion och kontakta behörig serviceverkstad. Endast behörig person med god utbildning och kunskap om maskinens funktion får använda den. 4

5 Använd dammskyddsmask och skyddsglasögon, samt lämpliga arbetskläder, skyddsskor och arbetshandskar som passar för denna typ av arbete. Använd lämpliga kläder. Använd inte löst sittande kläder och bär inga smycken. Använd hårnät om du har långt hår. Se till att hålla hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. Var uppmärksam. Se på det du arbetar med och använd sunt förnuft vid användning av maskinen. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av bristande uppmärksamhet kan räcka för att du skall skadas allvarligt. Kontrollera om det fi nns skadade delar. Innan maskinen används, kontrollera noggrant att den fungerar och uträttar det arbete som den är avsedd att göra. Kontrollera att det inte fi nns delar som är skadade eller annat som kan påverka användningen av maskinen. Byt ut eller reparera genast skadade eller slitna delar. Använd rätt produkt till rätt arbete. Tvinga inte maskinen. Använd endast maskinen till den typ av arbete den är avsedd för. Rätt maskin gör arbetet bättre och säkrare. Underhåll. Service och underhåll får endast utföras av behörig serviceverkstad. Reservdelar och tillbehör. Använd endast original reservdelar och tillbehör vid service och reparation av maskinen. Förvaring. När maskinen inte används, måste verktyg och utrustning förvaras i torrt utrymme för att förhindra rost. Så snart maskinen inte skall användas under en längre tid, koppla bort den från eluttaget. 2.1 Specifikationer Max. hjulvikt 65 kg Strömförsörjning 230V/ 50 Hz 200 watt Balanseringsexakthet ± 1 g Roteringshastighet 200 r.p.m Fälgdiameter ( mm) Fälgbredd ( mm) Körningstid 8 sek Ljudnivå under arbete < 70 db Arbetstemperaturområde från C Luftfuktighet 85% Nettovikt 100 kg 2.2 Funktioner 15" LCD display Olika program för klämvikter, klistervikter och dolda vikter. Automatisk inläsning av data med hjälp av mätsticka Intelligent självkalibrering Automatisk felsökning och skyddsfunktion Lämplig för olika typer av stål och aluminiumfälgar Tillräckligt utrymme måste finnas omkring maskinen för att underlätta användningen. Håll arbetsområdet rent, torrt och väl upplyst. Belamrade, fuktiga och mörka arbetsplatser inbjuder till olyckor och därmed skador. Håll barn och åskådare på behörigt avstånd från maskinen. Barn får absolut EJ använda maskinen eller uppehålla sig inom arbetsområdet. Kontrollera så att inga farliga situationer uppstår vid arbete med maskinen, att arbetsområdet runt maskinen är fritt från föremål som möjligen kan innebära fara, samt att det inte finns olja (eller annat klibbigt material) på golvet som kan innebära fara för användaren. Stanna omedelbart maskinen vid ojämn funktion och ring till vår verkstad (tel ) 5

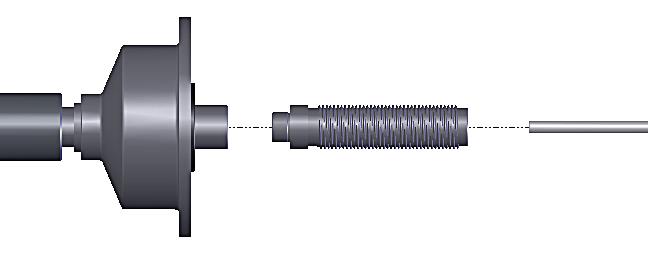

6 Endast behörig person med god utbildning och kunskap om maskinens funktion får använda den. Använd dammskyddsmask och skyddsglasögon, samt lämpliga arbetskläder, skyddsskor och arbetshandskar som passar för denna typ av arbete. Använd inte löst sittande kläder och bär inga smycken. Använd hårnät om du har långt hår. Se till att hålla hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. Var uppmärksam. Se på det du arbetar med och använd sunt förnuft vid användning av maskinen. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av bristande uppmärksamhet kan räcka för att du skall skadas allvarligt. 3.0 Maskinens uppbyggnad Maskinen består av två huvudsakliga delar el och mekanik. Den mekaniska delen är uppbyggd med ett stöd och en rörlig del som sedan sitter monterat i en ram. De elektriska delarna består av: Mikrodatasystem och manöverpanel Automatiskt distans och hjuldiameter mätning Tvåfas asynkronmotor Horisontal och vertikal trycksensor Skyddshuv 6 4 Montering av maskinen. Öppna kartongen och kontrollera så att det inte är några skador på maskinen. Kontrollera så att alla dessa tillbehör är med i leveransen: Balansaxel 1 st Hjulviktstång 1 st Insexnyckel 1 st Hjulbreddsmätare 1 st Snabblåsningsmutter 1 st Konor 1 set Balanseringsvikt 100 g LCD stöd 1 st Skyddskåpa 1 st 4.1 Maskinen får endast lyftas under den vinklade golvplåten. Lyft aldrig maskinen i balansaxeln/ spindeln, hjulskyddet eller tillbehörsbrickan. Vi rekommenderar att du fäster maskinen i golvet, annars kan mätresultaten bli felaktiga. Använd hålen som finns på maskinens vinklade golvplåt. Se till att det finns 50 cm fri yta runt maskinen. Kontrollera att maskinen står stadigt mot underlaget på monteringsplatsen. 4.2 Montera samman rörbågen och de två delarna till hjulskyddet skruva sedan fast skyddet på balanseringsmaskinen med en bult M10 x 65 mm. 4.3 Montera balansaxeln på drivaxeln med M10 x 150 bult. Använd en slående mutterdragare. Glappar balansaxeln blir det olika mätresultat. 4.4 LCD och manöverpanel Montera displayen på stödet med 4 långa M5 skruvar, fäst sedan stödet på höljet med 2 M5 skruv, anslut signal sladdarna och drivspänningen 12 V. OBS! Använd endast fingrarna för att trycka på knapparna. Använd aldrig motviktskniptången eller andra spetsiga föremål.

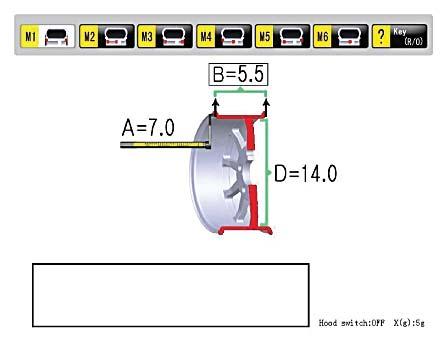

7 5 LCD och manöverpanel 2 B= avståndet mellan insidan och utsidan av ekern, i läge M1,M2 och M5. Du kan behöva mata in detta värde. 3 Det är den obalanserade vikten på insidan och utsidan av hjulet, det vänstra värdet är insidans obalanserade vikt och det högra värdet är utsidans obalanserade vikt. 4 A= det elektroniska testvärdet på avståndet av den inre korrektionsytan av ekern. 1 Du kan med knapparnas hjälp välja de olika programmen från M1 till M6 för vikternas placering på fälgen. M1 M2 M3 M4 M5 M6 Dolda vikter: I ett utvidgat läge används M2, M3 och M6. Om den yttre hjulvikten hamnar i mitten av två ekrar kan man välja att dela vikten i två och placera dessa bakom de två ekrarna som är närmast det ursprungliga läget för vikten, se bild. 7 5 A+= är också det elektroniska testvärdet på avståndet av den inre korrektionsytan av ekern. 6 Visar den obalanserade positionen av hjulets insida och utsida, rotera hjulet, när läget för balansvikten är i position (kl. 12) kommer ljuset att slå om till rött, och där har du rätt placering för vikten. 7 Åtgärdsfönstret, visar nästa steg i processen. 8 Visar positionen där användaren skall placera balansvikten på insidan och utsidan av korrektionsytan av ekern. 9 Visar den rekommenderade balansvikten, du får värdet både i gram och oz. 10 D= diametern på hjulet. 11 Indikatorn på självkalibrering tänds när maskinen kalibreras. 12 När symbolen tänds kan användaren välja att trycka på 7 för att visa dolt läge för vikterna. 13 Visar status på skyddshuven och minsta balansvikt displayen kan visa. Övriga hjälp funktioner: Siffertangenter 0-9 och decimalkomma. Fälgens parametrar: A: Fälgens uppmätta avstånd av insidanskorrektionsyta. B: Fälgens bredd. D: Den uppmätta diametern av fälgens korrektionsyta. Start: Starta eller fortsätt. Stop: Stanna eller avsluta. T: Inmatning av decimalkomma samt exakt avvikelse på balansvikt. Alternativknapp : Tryck för att välja följande:

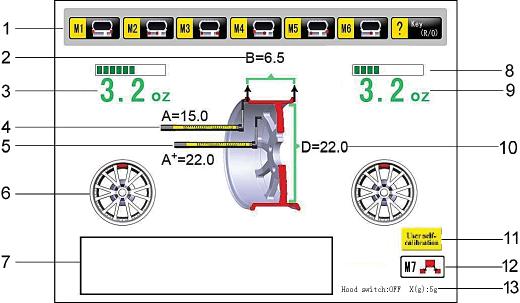

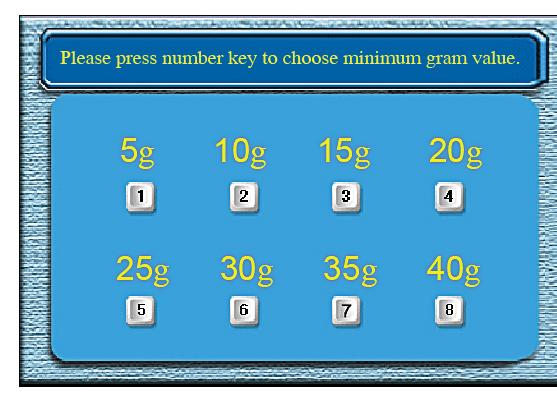

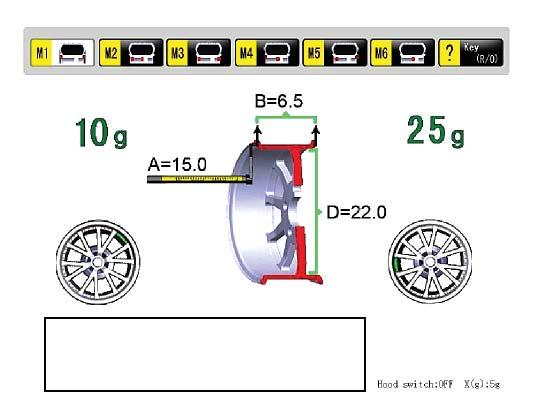

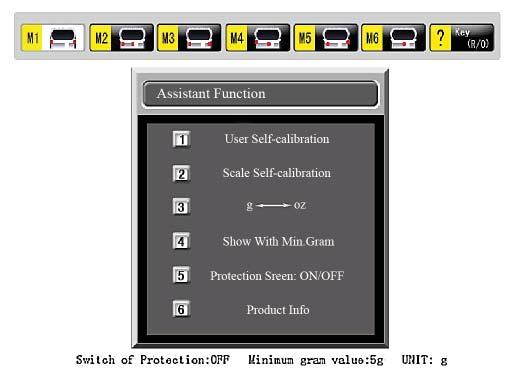

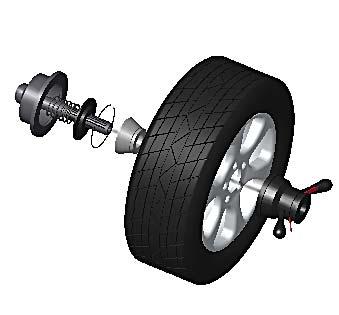

8 1. Självkalibrering 2. Skala 3. g eller oz 4. Minsta visade vikt 5. Skyddshuv av/på 6. Maskininformation. 7. Programmering av fälgdata (görs på olika sätt beroende på vilket läge) 6 Montering och demontering av hjul Innan centreringskonan monteras på maskinens balansaxel, kontrollera så att ytorna på centreringskonan och balansaxeln är rena, ingen sand eller smuts, samt att även däcket är rent. Tag bort eventuella tidigare balansvikter, kontrollera lufttryck och att fälgen inte har skador. Montera sedan lämplig centreringskona. Montera hjulet på balansaxeln och fäst med snabbmuttern. Kom ihåg att dålig centrering medför onödig obalans. 6.1 Placering av centringskona vid de flesta fall av aluminiumfälgar. (För att skydda fälgen på utsidan mot snabbmuttern) Positiv positionering används vanligen. Den fungerar enkelt och är an vändbar för olika slags plåtfälgar och tunna aluminiumfälgar. Placering av centreringskona vid de flesta fall av plåtfälgar. Negativ positionering används för att skydda det inre hålet på fälgen och huvudaxeln placeras exakt även om utsidan av hjulet är deformerat. Används för alla plåtfälgar, speciellt tjocka plåtfälgar. 7.1 Slå på huvudströmmen maskinen startar upp automatiskt och är klar efter 3 sekunder. Maskinen ställer sig automatiskt i M1 läge. M1 läget lyser och tidigare värden för däck och fälgstorlek. I det här läget kan man mata in de nya värdena genom att: Mata in fälgdiameter och avståndet till fälgen genom att dra ut mätstickan och föra den i fälgkanten enligt bilden nedan se så att värdena för A och D ändras och efter 2 sekunder stannar i displayen. 7.2 Programmera fälgens bredd - använd hjulbreddsmätaren och tryck på B knappen, värdet av B omges av en rektangel, mata vid behov in fälgens bredd. Tryck på startknappen, fäll ner huven, hjulet roterar och systemet ställer sig i testläge. 6.2 Demontering av hjul Släpp på snabbmuttern genom att skruva motsols och sedan släppa den med de röda spakarna. Ta bort konan och lyft hjulet, var försiktig så att du inte repar balansaxeln. 8

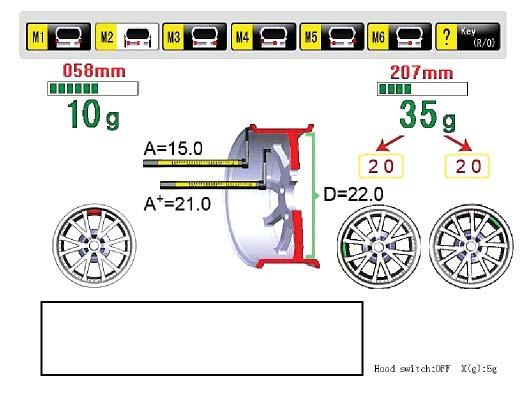

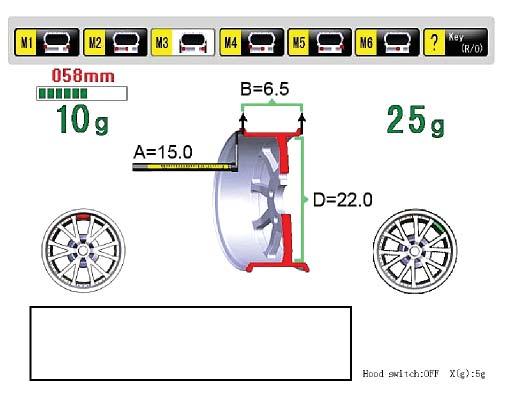

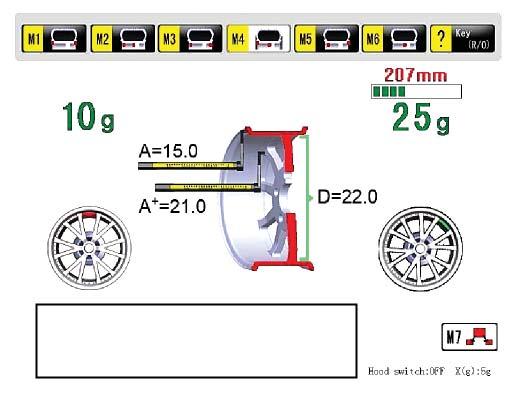

9 7.3 Programmering av data i M2 läge: Tryck på "2" knappen, displayen ställer sig i M2 läge. Mata in fälgdiameter och avståndet till fälgen genom att dra ut mätstickan och för den i fälgkanten enligt bilden nedan se så att värdena för A och D ändras och efter 2 sekunder stannar i displayen. Mata in värdet för placering av klistervikten på insidan fälgen genom att föra mätstickan till det läget där du vill placera vikten värdet visas i A+ och blir stabilt - Gör på samma sätt som tidigare i M2 program för att mata in värden. Mata in A+ värdet genom att föra mätstickan till positionen för den yttre klistervikten. När värdet är stabilt släpp tillbaka mätstickan. Eftersom utsidans korrektionsyta är utanför ekrarna kan inte mätstickan användas, men när 2 korrektionsplatser är valda använd ett skjutmått för att mäta avståndet mellan platserna. Programmera in det uppmätta värdet på samma sätt som när du programmerar in fälgbredd i program M Programmering av data i M4 läge. Tryck på "4" knappen systemet ställer sig i M4 läge på displayen. När inläst data är stabil släpp tillbaka mätstickan. 7.4 Programmering av data i M3 läge. Tryck på "3" knappen systemet ställer sig i M3 läge på displayen. Gör på samma sätt som tidigare i M2 och M3 program för att mata in data för viktplacering på insidan fälgen. 7.6 Programmering av data i M5 läge Tryck på "5" knappen tills systemet ställer sig i M5 läge. Välj ut en plats i mitten på fälgen för att placera vikten. Dra ut mätstickan till läget för vikten data lagras automatiskt. 9

10 7.7 Programmering av data i M6 läge Tryck på "6" knappen tills systemet ställer sig i M6 läge. Välj ut en plats i mitten på fälgen för att placera vikten. Dra ut mätstickan till läget för vikten data lagras automatiskt. 8. Kalibrering av mätsticka Mätstickan är kalibrerad från fabrik det finns en risk att kalibreringen har ändrat sig under transporten. (Testa först och kör maskinen det är väldigt sällan inställningarna har ändrat sig). Därför kan det vara bra att kalibrera maskinen innan man börjar använda den. 8.1 Slå på maskinen vänta så att enheten är i gång. Tryck på och på knappen. Avsluta med att trycka på stop knappen och systemet återgår till M1 läge. 9.0 Självkalibrering Maskinen är kalibrerad från fabrik det fi nns en risk att kalibreringen har ändrat sig under transporten. Därför kan det vara bra att kalibrera maskinen innan man börjar använda den. (Testa först och kör maskinen det är väldigt sällan inställningarna har ändrat sig). 9.1 Sätt på maskinen och den startar i M1 läge. Tryck på "2" knappen, för att välja Scale self calibration. 8.2 Dra ut mätstickan 10 cm och tryck på start- knappen. 8.3 Dra ut mätstickan 20 cm och tryck på Startknappen. 8.4 För mätstickan mot balansaxeln enligt bilden, tryck på startknappen. Skalan är nu kalibrerad Tryck på och på knappen. Tryck på "1" knappen, för att välja User self calibration. Displayen visar motsvarande M1 läge, i det nedre högra hörnet visas symbolen för självkalibrering, användaren uppmanas att utföra nödvändiga åtgärder under kalibreringen. 9.3 Tryck på startknappen, användaren uppmanas att montera ett däck, 14" eller 15" på balansaxeln, balansvikter skall kunna monteras på uppmaning. 9.4 Tryck på startknappen igen, enheten ställer sig i M1 läge, programmera in värderna enligt stycke 7.1 och 7.2. Ställ mätstickan i sitt grundläge.

11 9.5 Tryck på startknappen hjulet snurrar. När hjulet stannar så uppmanas användaren att montera en 100 grams balansvikt på utsidan. 9.6 Rotera hjulet för hand stanna när den gröna indikatorn blir röd och slå fast en 100 grams vikt kl. 12 på utsidan av fälgen. 9.7 Tryck på startknappen och låt hjulet rotera tills det stannar och anger att en 100 grams vikt skall placeras på insidan av fälgen. 9.8 Ta loss 100 grams vikten från utsidan av fälgen och rotera hjulet för hand. När den gröna signalen blir röd, montera hjulvikten på insidan, i position kl Tryck på startknappen hjulet roterar och när det stannar kan du läsa i displayen Self calibrating is successfully Tryck på valfri knapp och systemet återgår till M1 läge Ta bort kalibreringshjulet och testa med andra hjul så att allt fungerar. Tänk på att inte montera 100 grams vikten före kalibrering då tror datorn att den inte fi nns där och all kalibrering är förgäves blir det fel tryck på valfri knapp och gå in i kalibreringsprogrammet från steg ett. 10 Hjulbalansering Maskinen har 6 olika balanseringslägen Balansering i M1 läge Starta maskinen. Systemet startar M1 läget automatiskt. Gör som i punkt och häng på hjulet. Fäll ner hjulskyddet, tryck på start-knappen och hjulet börjar rotera när hjulet stannar visas den hjulvikt som skall monteras på både in och utsida. Se bilden nedan: Plocka fram rätt storlek på hjulvikt. Rotera hjulet långsamt sakta för hand tills den gröna symbolen blir röd för ena sidan (utsidan). Sätt fast hjulvikten kl. 12. Upprepa på samma sätt för andra sidan (insidan). Starta och kontrollera så hjulvikten är 0 på både ut och insida då hjulet stannar Balansering i M2 läge. Starta maskinen. Systemet startar M1 läget automatiskt, tryck på "2" knappen och M2 läget visas i LCD-displayen (se 7.3 tidigare). 11

12 Programmera in värderna enlig punkt 7.3 Fäll ner hjulskyddet, tryck på start-knappen och hjulet börjar rotera när hjulet stannar visas den hjulvikt som skall monteras på både in och utsida. När hjulet stannar ser det ut som på bilden nedan: Tryck på startknappen när hjulet stannar ser det ut som på bilden nedan: Ikonen 12 visar att man kan montera dold klistervikt. Montera vikten som skall sitta på insidan på samma sätt som i M1 läget, ta bort papperet från klistervikten och fäst den i skåran på mätstickan, se bild nedan: Rotera hjulet långsamt sakta för hand tills den gröna symbolen blir röd. Ta mätstickan med vikten och dra ut den tills stapeln under viktangivelsen är helt full rör huvudet på mätstickan uppåt och sätt fast vikten på fälgen, låt mätstickan återgå till ursprungsläget. Upprepa på samma sätt för andra sidan. Släpp tillbaka mätstickan Tryck på startknappen och kontrollera om obalansen är borta Balansera i M3 läge Starta maskinen. Systemet startar M1 läget automatiskt, tryck på "3" knappen och M3 läget visas i LCD-displayen. Mata in värderna på samma sätt som punkt 7.3 tidigare. 12 Ta mätstickan med vikten för insidan och dra ut den tills stapeln under viktangivelsen är helt fylld rör huvudet på mätstickan uppåt och sätt fast vikten. Upprepa på samma sätt för utsidan. Släpp tillbaka mätstickan Tryck på startknappen och kontrollera om obalansen är borta Balansera i M4 läge Starta maskinen. Systemet startar M1 automatiskt, tryck på "4" knappen och M4 läget visas i LCD-displayen. Mata in på samma sätt som i punkt 7.5. Tryck på start knappen när hjulet stannar visas balansvikten och placeringen för innervikten samt för klistervikten på utsidan. Använd mätstickan på samma sätt som M2 läget och fäst innervikten. På samma sätt som i M1 läget sätter du yttervikten i kl. 12 läge. Starta och kontrollera resultatet av balanseringen.

13 10.5 Balansera i M5 läge Starta maskinen. Systemet startar M1 läget automatiskt, tryck på "5" knappen och M5 läget visas i LCD-displayen. Mata in data på samma sätt som i punkt 7.6 När hjulet stannar ser det ut som på bilden. Det högra fältet i displayen visar den statiska balansen och det vänstra visar noll. Placera hjulvikten i mitten på fälgen samma metod som i M2. Tryck på startknappen när hjulet stannar kontrollera resultatet av balanseringen Balansera i M7 läge Balansera med dolda vikter bakom hjulekrarna. Med den här metoden delar man upp vikten som skall placeras så att de döljs bakom två ekrar istället. Det går att göra i programmen M2, M3 och M6. Starta genom att trycka på "7" knappen och användaren uppmanas att ange antalet ekrar för hjulet. Tryck på startknappen igen. Använd mätstickan på samma sätt som 10.2 läget och fäst innervikten. På samma sätt som i M1 läget sätter du yttervikten i lämplig position. Tryck på startknappen när hjulet stannar kontrollera resultatet av balanseringen Balansera i M6 läge Starta maskinen. Systemet startar M1 läget automatiskt, tryck på "6" knappen och M6 läget visas i LCD-displayen. Mata in data på samma sätt som i punkt 7.6 När hjulet stannar ser det ut som M2- läget. Displayen uppmanar användaren att dra ut mätstickan och placera huvudet på en eker och därefter rotera hjulet så att nästa eker till höger kan markeras på samma vis. Håll hjulet stilla, placera mätstickan i ursprungsläge och tryck på startknappen. Displayen visar nedanstående bild: 13 Systemet kommer att dela den obalanserade vikten ( bilden visar 35 gram) i två delar (bilden visar 20 g, 20 g) och ange ny positionering.

14 Placera vikterna på motsvarande sätt som i 10.2 läge M2, i rätt position. För att på ett bekvämt sätt kontrollera den rätta balansvikten, den obalanserade vikten kan i testet ha en liten avvikelse, om användaren vill veta den exakta vikten tryck <T för att kontrollera. 11. Ändra mellan gram och oz. Tryck på och på knappen, displayen visar: Tryck på knapp "3" för att ändra mellan gram och oz. 12. Välj minsta vikt i gram Tryck på motsvarande knapp för att välja värdet på minsta visade vikt, (välj 1, displayens minsta vikt blir 5 gram). När du valt min. gram visar displayen 0 när vikten är mindre än det du bestämt. Om du trycker <T så visar displayen den verkliga obalanserade vikten AV och På av skyddshuv Tryck på och på knappen, tryck på knapp "5" för att ändra inställning av skyddshuven. Valet avser aktivering av automatiskt start när skyddshuven stängs. Tryck på valfri knapp för att avsluta. 14. Säkerhet och felsökning Om maskin av någon anledning går onormalt stanna omedelbart genom att tryck på stop knappen. Hjulet stannar direkt. Trycker du på start knappen utan att skyddshuven är nere startar inte maskinen. Du ser i displayen hood is not laid down eller så fungerar inte brytaren till skyddhuven. Om du trycker på start knappen och du hör ett väldigt oljud och hastigheten är för hög. Du ser i displayen The wheel may not be installed då har du glömt montera hjulet. Om maskinen inte stannar och inte visar några resultat. Du ser i displayen Testing and positioning optical coupling maybe damaged, the power supply plate may be damaged or there be interference (störning). När hjulet roterar sakta tryck på start knappen om störningen försvinner kan obalansen testas. Om självkalibreringen inte fungerar. Du ser i displayen do not clamp 100 gr counter weight Då kan du glömt mata in hjulets värden. Visar displayen något onormalt då maskinen slås på stäng av strömmen och räkna till 10 slå på strömmen igen är det inte normalt nu så kontakta vår verkstad på telefon Underhåll & skötsel Se till att maskinen alltid är ren. Före underhåll börja alltid med att dra ur stickkontakten. Kontrollera remspänningen: dra ur stickproppen och ta bort huven. Remmen skall kunna tryckas ca 4 mm neråt på mitten. Justera genom att släppa på motorns monteringsskruvar och justera motorns läge kontrollera så inte remmen glappar i sidled.

15 Kontrollera att elektriska delar inte skadats. Kontrollera att skruven på balansaxeln inte är lös, använd vid behov en insexnyckel för att dra åt den. Om displayen visar felaktig information efter ett strömavbrott, prova med att dra ur kontakten, vänta några sekunder och sedan ansluta maskinen igen. Displayen skall då fungera korrekt, om detta inte är fallet kontakta kvalifi cerad serviceverkstad. 15

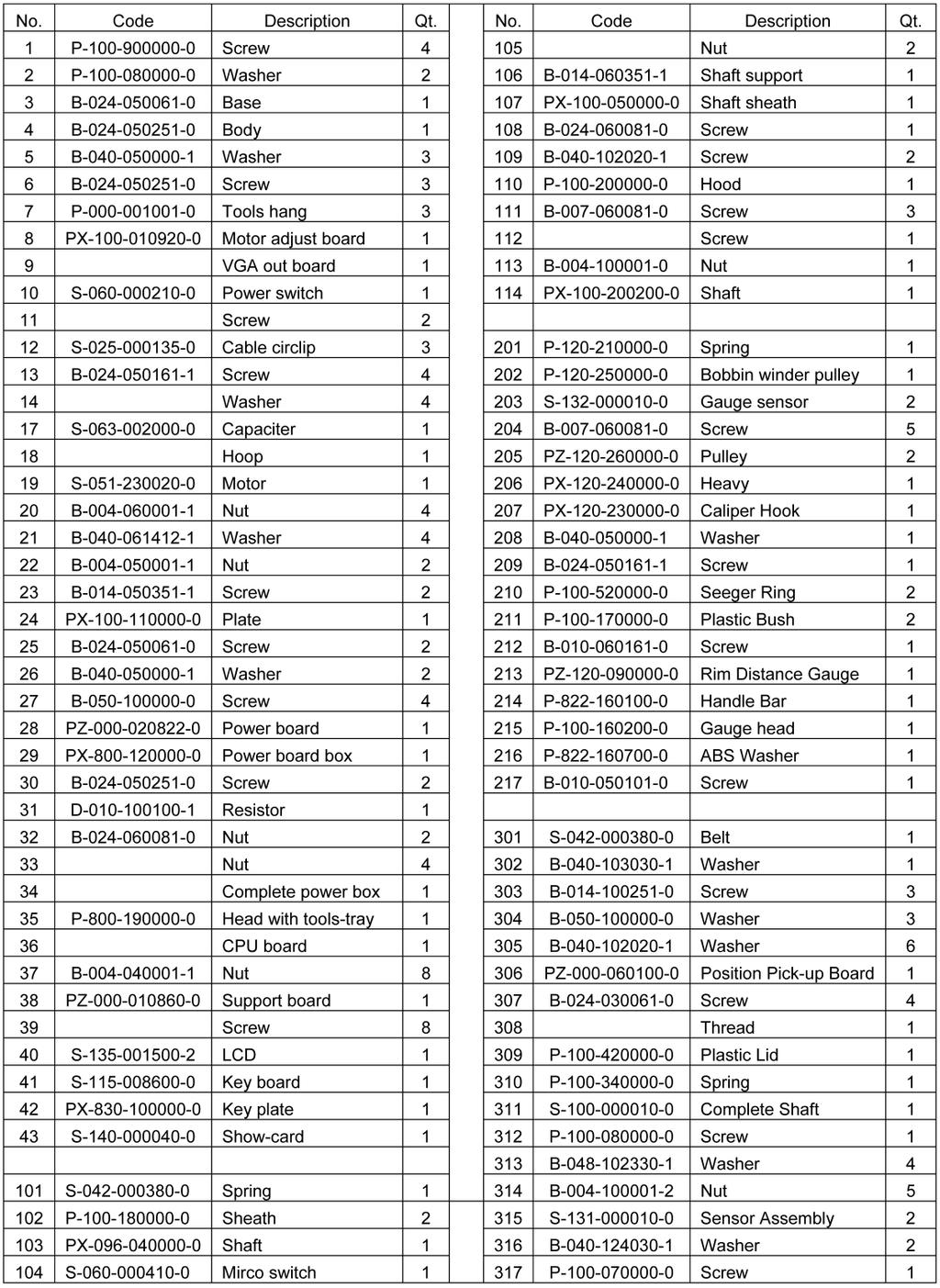

16 16. Reservdelslista 16

17 17. Sprängskiss 17

18 18

19 18. Funktionsdiagram 19

20 Verktygsboden Erfi lux AB, Källbäcksrydsgatan 1, Borås Verktygsboden Borås Sweden
