Monteringsanvisning FÖR SOLFÅNGARE MED KEDERLIST OCH MANUELL STYRNING

Storlek: px
Starta visningen från sidan:

Download "Monteringsanvisning FÖR SOLFÅNGARE MED KEDERLIST OCH MANUELL STYRNING"

Transkript

1 Monteringsanvisning FÖR SOLFÅNGARE MED KEDERLIST OCH MANUELL STYRNING Dok nr: Datum:

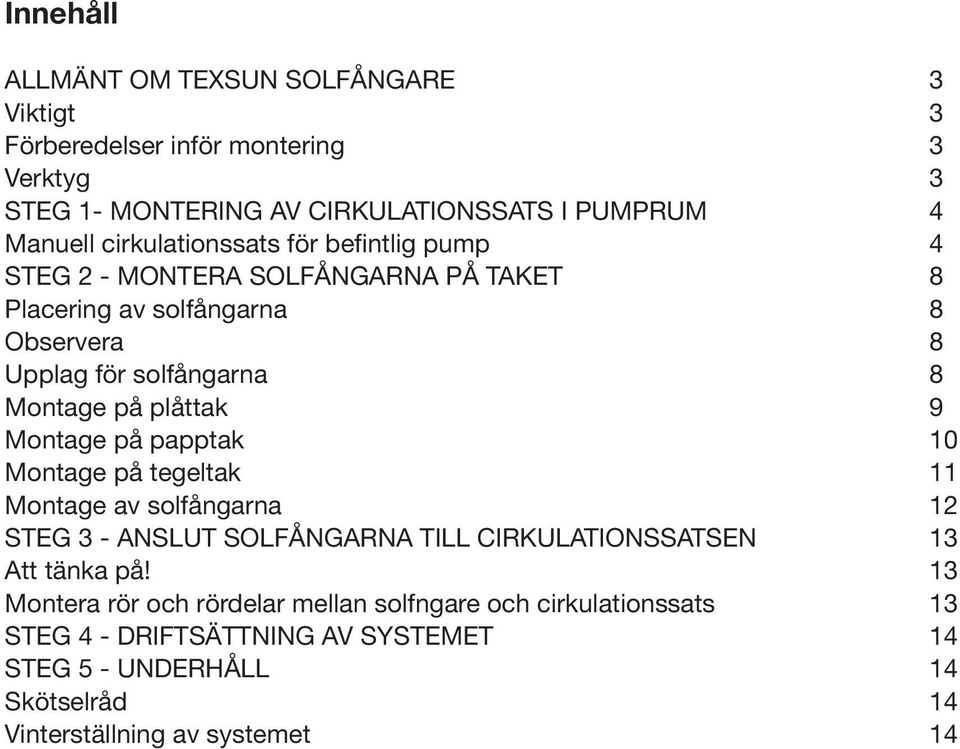

2 Innehåll ALLMÄNT OM TEXSUN SOLFÅNGARE 3 Viktigt 3 Förberedelser inför montering 3 Verktyg 3 STEG 1- MONTERING AV CIRKULATIONSSATS I PUMPRUM 4 Manuell cirkulationssats för befintlig pump 4 STEG 2 - MONTERA SOLFÅNGARNA PÅ TAKET 8 Placering av solfångarna 8 Observera 8 Upplag för solfångarna 8 Montage på plåttak 9 Montage på papptak 10 Montage på tegeltak 11 Montage av solfångarna 12 STEG 3 - ANSLUT SOLFÅNGARNA TILL CIRKULATIONSSATSEN 13 Att tänka på! 13 Montera rör och rördelar mellan solfngare och cirkulationssats 13 STEG 4 - DRIFTSÄTTNING AV SYSTEMET 14 STEG 5 - UNDERHÅLL 14 Skötselråd 14 Vinterställning av systemet 14

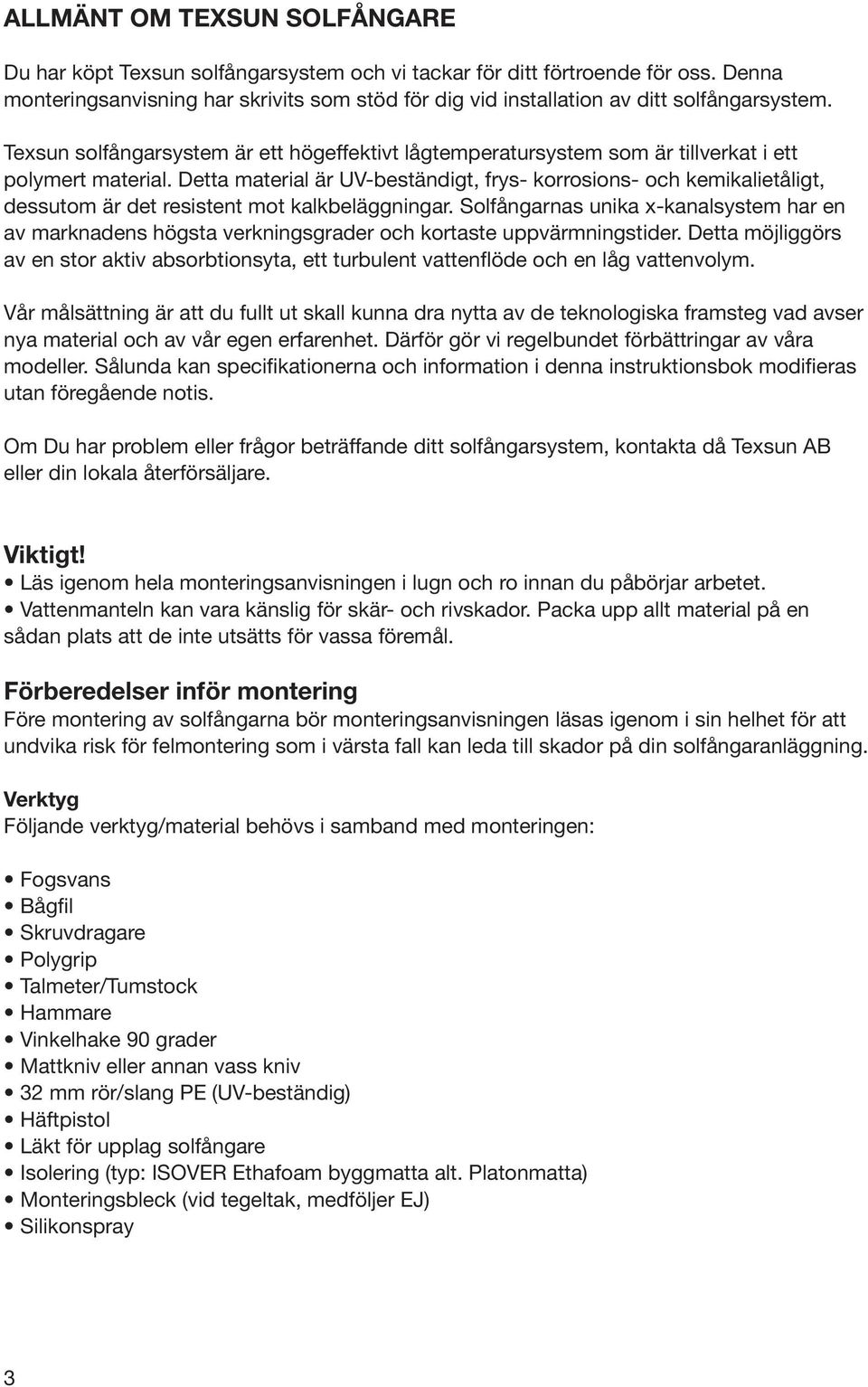

3 ALLMÄNT OM TEXSUN SOLFÅNGARE Du har köpt Texsun solfångarsystem och vi tackar för ditt förtroende för oss. Denna monteringsanvisning har skrivits som stöd för dig vid installation av ditt solfångarsystem. Texsun solfångarsystem är ett högeffektivt lågtemperatursystem som är tillverkat i ett polymert material. Detta material är UV-beständigt, frys- korrosions- och kemikalietåligt, dessutom är det resistent mot kalkbeläggningar. Solfångarnas unika x-kanalsystem har en av marknadens högsta verkningsgrader och kortaste uppvärmningstider. Detta möjliggörs av en stor aktiv absorbtionsyta, ett turbulent vattenflöde och en låg vattenvolym. Vår målsättning är att du fullt ut skall kunna dra nytta av de teknologiska framsteg vad avser nya material och av vår egen erfarenhet. Därför gör vi regelbundet förbättringar av våra modeller. Sålunda kan specifikationerna och information i denna instruktionsbok modifieras utan föregående notis. Om Du har problem eller frågor beträffande ditt solfångarsystem, kontakta då Texsun AB eller din lokala återförsäljare. Viktigt! Läs igenom hela monteringsanvisningen i lugn och ro innan du påbörjar arbetet. Vattenmanteln kan vara känslig för skär- och rivskador. Packa upp allt material på en sådan plats att de inte utsätts för vassa föremål. Förberedelser inför montering Före montering av solfångarna bör monteringsanvisningen läsas igenom i sin helhet för att undvika risk för felmontering som i värsta fall kan leda till skador på din solfångaranläggning. Verktyg Följande verktyg/material behövs i samband med monteringen: Fogsvans Bågfil Skruvdragare Polygrip Talmeter/Tumstock Hammare Vinkelhake 90 grader Mattkniv eller annan vass kniv 32 mm rör/slang PE (UV-beständig) Häftpistol Läkt för upplag solfångare Isolering (typ: ISOVER Ethafoam byggmatta alt. Platonmatta) Monteringsbleck (vid tegeltak, medföljer EJ) Silikonspray 3

4 STEG 1 - MONTERING AV CIRKULATIONSSATS I PUMPRUM Manuell cirkulationssats för befintlig pump För att möjliggöra anslutning till befintlig cirkulationspump bör reningsanläggningens pump ha en viss överkapacitet. Rakkoplling 32x1" utv PE T-rör 1"x1"x1" Manometer Filter Reglerventil 40 mm PVC Rakkoplling 32x1" utv PE Returventil 40 mm PVC Värmare Pool T-rör 50x50x50 mm (alt 40x40x40 mm) By-passventil 50 mm PVC T-rör 50x50x50 mm (alt 40x40x40 mm) Sandfilter Pump Alternativ anslutning av returledningen 4

5 sdffsdlksjfldksfjdslflkdsfjklsdjflkdskfsdlkfjdskl fkj flk ljksdjf sdj f j fklsd 1. Packa upp samtliga komponeneter i cirkulationspaketet och kontrollera dessa mot komponentlistan. 1 st Instruktionsbok 1 st Manometer 1 st Bussning 1"-1/4" 1 st Lamellfilter 1" 4 st Rörklammer 32 mm 4 st Rörklammer 40 mm 4 st Reducering mm 2 st Rakkoppling 32x 1" 1 st T-rör, gäng 1"x1"x1" 1 st Reglerventil 40 mm - lim 1 st By-passventil 50 mm - lim 1 st Returventil 40 mm - lim 2 st T-rör 50x50x50 mm - lim 2 st T-rör 40x40x40 mm - lim 1 st Muff 1" 1 st Adaptor 40x32x1" Tangit jlkjsd flksdfj sdlkf sldkjf d flsdjf sdjf sdsd jflkds flksdjf ksd flsdffsdlksjfldksfjdslflkdsfjklsdjflkdskfsdlkfjdskl fkj flk ljksdjf sdj f j fklsd 1 st PVC-lim 4 st 40 mm PVC-rör à 300 mm Att tänka på! - att limma rör/rördelar Omgivning Platsen för limningen skall vara torr och hålla en temperatur över 5ºC. Limma endats rör/rördelar som är torra och rena. 1. Kapa röret vinkelrätt. Fasa av röret utv., ta bort grader från insidan och rengör ytorna. Personligt skydd Limningen bör ske enligt instruktion på limförpackningen. 2. Applicera lim i längdriktningen. Rikligt med lim på rörändan och tunt på muffändan. Torktid Texsun rekomenderar att torktiden på förpackningen följs. 3. Skjut ihop delarna. Tryck rakt och undvik vridning. Torka bort utpressat lim. 5

6 2. Försäkra dig om att du har de delar du behöver för att ansluta cirkulationssatsen mot din rördimension. Kontrollera även att du rymmer alla delar som skall anslutas på cirkulationsslingan genom att lägga ut samtliga delar framför dig på golvet. 3. Stäng av cirkulationspumpen. 4. Kapa ledningen för reningscirkulationen, efter filtret och före eventuell värmare. 5. Montera anslutningspunkten för cirkulationssatsen på ledningen för reningscirkulationen enligt fig 1. Vid 40 mm matarledning använd Reducering mm. Sandfilter 6. Om du inte har befintlig värmare kan du i direkt anslutning till anslutningspunkten för cirkulationssatsen även montera anslutningspunkten för returledningen. Om du har en värmare kapar du ledningen efter denna och limmar fast returledningens t-rör enligt fig Limma fast returventilen på anslutningspunkten för returen enligt fig 2. Vid 50 mm matarledning använd Reducering mm. 8. Stäng returventilen 9. Montera rakkoplling 32mmx1 på returventilen enligt fig 2. Fig 1 - anslutningspunkt för cirkulationssats Rakkoplling 32x1 Reducering 40x32x1" Ev. befintlig värmare T-koppel 40x40x40 mm - lim Reducering mm 6 Fig 2 - montering av retursidan

7 10. Montera ihop delarna i cirkulationspaketet enligt fig 3. Såga till rörbitarna och testa att allt passar ihop allt innan du börjar limma. 11. Limma fast cirkulationspaketet vid anslutningspunkten på cirkulationsslingans ledning. Bussning 1"-3/8" Rakkoppling 1" T-koppel, gäng 1"x1"x1" Manometer Lamellfilter 1" Reducering 40x32x1" Reglerventil 40 mm - lim T-rör 50x50x50 mm alt 40x40x40 mm (Alt Reducering mm) By-passventil 50 mm Fig 3 - montering av cirkulationspaket 12. Stäng reglerventilen 13. Starta cirkulationspumpen. Observera att limmet måste ha härdat innan cirkulationen startas (se Att tänka på! - att limma rör/rördelar) - kontrollera att alla anslutningar är täta. 7

8 STEG 2 - MONTERA SOLFÅNGARNA PÅ TAKET Placering av solfångarna För att få ut så stort energiutbyte som mäjligt så skall monteringsplatsen optimeras. För att göra detta så skall solfångarna: placeras i rakt sydlig riktning. Även östlig eller västlig riktning är möjlig men du bör räkna med att dimesionera upp systemet med 20 % i de fall söderläge inte är möjligt. monteras i 35º vinkel. Detta är den optimal instrålningsvinkeln mot solen. Solfångarna är dock inte lika känsliga för avvikelser i lutning som i riktningsavvikelser. Vid ett platt (0º vinkel) montage så bör antalet solfångare ökas med ca 10 % skyddat mot vindavstrykning. Detta är mycket viktigt. Redan vid låga vindhastigheter nedgår effekten från solfångarna markant. I de fall installationsplatsen är mycket vindutsatt så bör mekaniskt vindskydd ordnas. Kontakta Texsun eller din återförsäljare för mer information. placeras fritt från skuggande objekt. Undvik placering där solinstrålningen skymms av täta lävträd eller annan bebyggelse. Observera För att uppnå en så bra installation som möjligt bör du även känna till att: snölasten på solfångarna kan under extrema förhållanden uppgå till 200 kg/m². Om montage skall ske på ett skarpt lutande tak (med risk för snöras) så bör installationen placeras så nära taknocken som möjligt för att minimera snökrafternas påverkan på konstruktionen. montaget skall klara av en lyftkraft på 50 kg/m² enligt byggnorm. Om du är osäker på hur du skall genomföra ditt takmontage kontakta din lokala takläggare eller plåtslagare för mer information. Upplag för solfångarna För att kunna fästa c-listerna till solfångarna på taket krävs det att du bygger ett upplag att fästa dessa i. Hur detta upplag tillverkas beror på vilken taktyp du har. Nedan följer en beskrivning av upplag på plåttak, papptak och tegeltak. Gör förberedelserna för montage i enlighet med din taktyp. 8

9 Montage och upplag för plåttak 1/2" EPDM-slang 32 mm matarledning 32 mm rörklammer Isolering (ISOVER - Ethafoam alt bubbelplast) Träskruv 5,0x90 mm toax Regel 45x45 mm tryckimpregnerad Texsun C-list Takplåt Solfångare Obs all håltagning i yttertak som inte är utförd på fackmannamässigt sätt medför risk för läckage. Texsun AB tar inget ansvar för fastighetens yttertak. Vid minsta osäkerhet kontakta din lokala takläggare. 1. Undersök vilka möjligheter du har att förankra. C-listen kan tillåtas sticka upp max 300 mm ovanför översta regeln och likadant 300 mm nedanför nedersta regeln. 2. Kapa regelvirket undvik skarvar. 3. Regelavståndet bör ligga mellan mm 4. Montera upp översta och nedersta regeln kontrollmät enligt bild. Det är av yttersta vikt att dessa mått är rätt för att underlätta ditt montage. Kontrollera att översta och nedersta regeln är är paralella Kontrollera också att diagonalmåtten är lika stora 6. Montera resterande reglar. 9

10 Montage och upplag för papptak 1/2" EPDM-slang 32 mm matarledning 32 mm rörklammer Isolering (ISOVER - Ethafoam alt bubbelplast) Träskruv 5,0x90 mm toax Regel 45x45 mm tryckimpregnerad Texsun C-list Takläkt Solfångare Takröt Takpapp Obs all håltagning i yttertak som inte är utförd på fackmannamässigt sätt medför risk för läckage. Texsun AB tar inget ansvar för fastighetens yttertak. Vid minsta osäkerhet kontakta din lokala takläggare. 1. Undersök vilka möjligheter du har att förankra. C-listen kan tillåtas sticka upp max 300 mm ovanför översta regeln och likadant 300 mm nedanför nedersta regeln. 2. Kapa regelvirket enligt tabell undvik skarvar. 3. Regelavståndet bör ligga mellan mm 4. Montera upp översta och nedersta regeln kontrollmät enligt bild. Det är av yttersta vikt att dessa mått är rätt för att underlätta ditt montage. Kontrollera att översta och nedersta regeln är är paralella Kontrollera också att diagonalmåtten är lika stora 6. Montera resterande reglar. 10

11 Montage och upplag för tegeltak 1/2" EPDM-slang 32 mm matarledning 32 mm rörklammer Isolering (ISOVER - Ethafoam alt bubbelplast) Träskruv 5,0x90 mm toax Regel 45x45 mm tryckimpregnerad Tegel Solfångare Texsun C-list Takläkt Fästjärn Tegelläkt Träskruv (mm) från takläkt - ovansida takpanna Obs all håltagning i yttertak som inte är utförd på fackmannamässigt sätt medför risk för läckage. Texsun AB tar inget ansvar för fastighetens yttertak. Vid minsta osäkerhet kontakta din lokala takläggare. 1. Undersök vilka möjligheter du har att förankra. C-listen kan tillåtas sticka upp max 300 mm ovanför översta regeln och likadant 300 mm nedanför nedersta regeln. 2. Kapa regelvirket enligt tabell undvik skarvar. 3. Rgelavståndet bör ligga mellan mm för att fästjärnen ska kunna monteras under varannan panna. Längst med reglarna monteras fästjärnen med ca 1200 cc 4. Kontrollera att du får fästjärnen i linje med varandra. Montera fästjärnen - järnet bör nå ca 70 mm nedanför tegelpannan. 5. Montera upp översta och nedersta regeln kontrollmät enligt bild. Det är av yttersta vikt att dessa mått är rätt för att underlätta ditt montage. Kontrollera att översta och nedersta regeln är är paralella Kontrollera också att diagonalmåtten är lika stora 6. Montera resterande reglar. 11

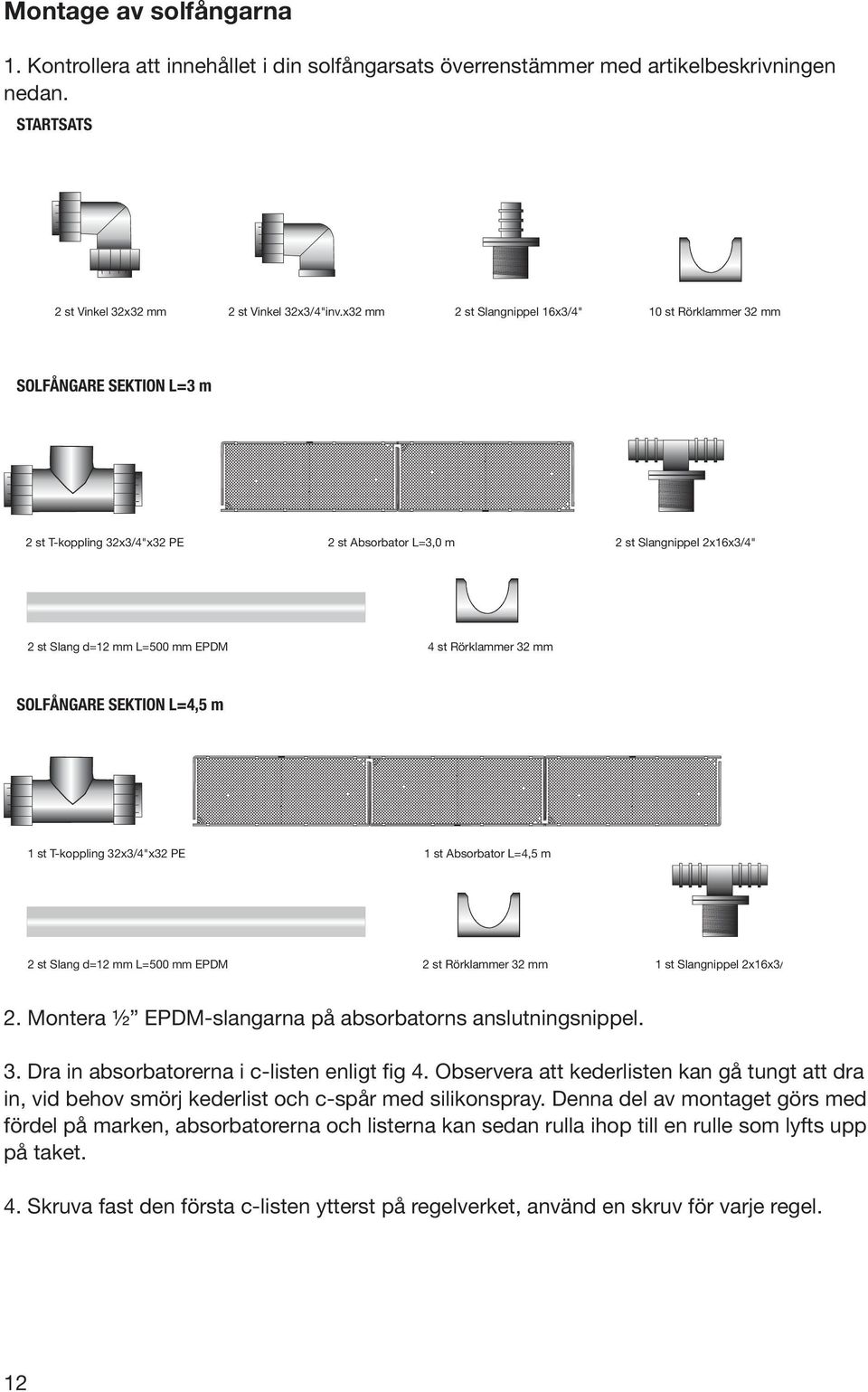

12 Montage av solfångarna 1. Kontrollera att innehållet i din solfångarsats överrenstämmer med artikelbeskrivningen nedan. STARTSATS 2 st Vinkel 32x32 mm 2 st Vinkel 32x3/4"inv.x32 mm 2 st Slangnippel 16x3/4" 10 st Rörklammer 32 mm SOLFÅNGARE SEKTION L=3 m 2 st T-koppling 32x3/4"x32 PE 2 st Slang d=12 mm L=500 mm EPDM 2 st Absorbator L=3,0 m 2 st Slangnippel 2x16x3/4" 4 st Rörklammer 32 mm SOLFÅNGARE SEKTION L=4,5 m 1 st T-koppling 32x3/4"x32 PE 1 st Absorbator L=4,5 m 2 st Slang d=12 mm L=500 mm EPDM 2 st Rörklammer 32 mm 1 st Slangnippel 2x16x3/4" 2. Montera ½ EPDM-slangarna på absorbatorns anslutningsnippel. 3. Dra in absorbatorerna i c-listen enligt fig 4. Observera att kederlisten kan gå tungt att dra in, vid behov smörj kederlist och c-spår med silikonspray. Denna del av montaget görs med fördel på marken, absorbatorerna och listerna kan sedan rulla ihop till en rulle som lyfts upp på taket. 4. Skruva fast den första c-listen ytterst på regelverket, använd en skruv för varje regel. 12

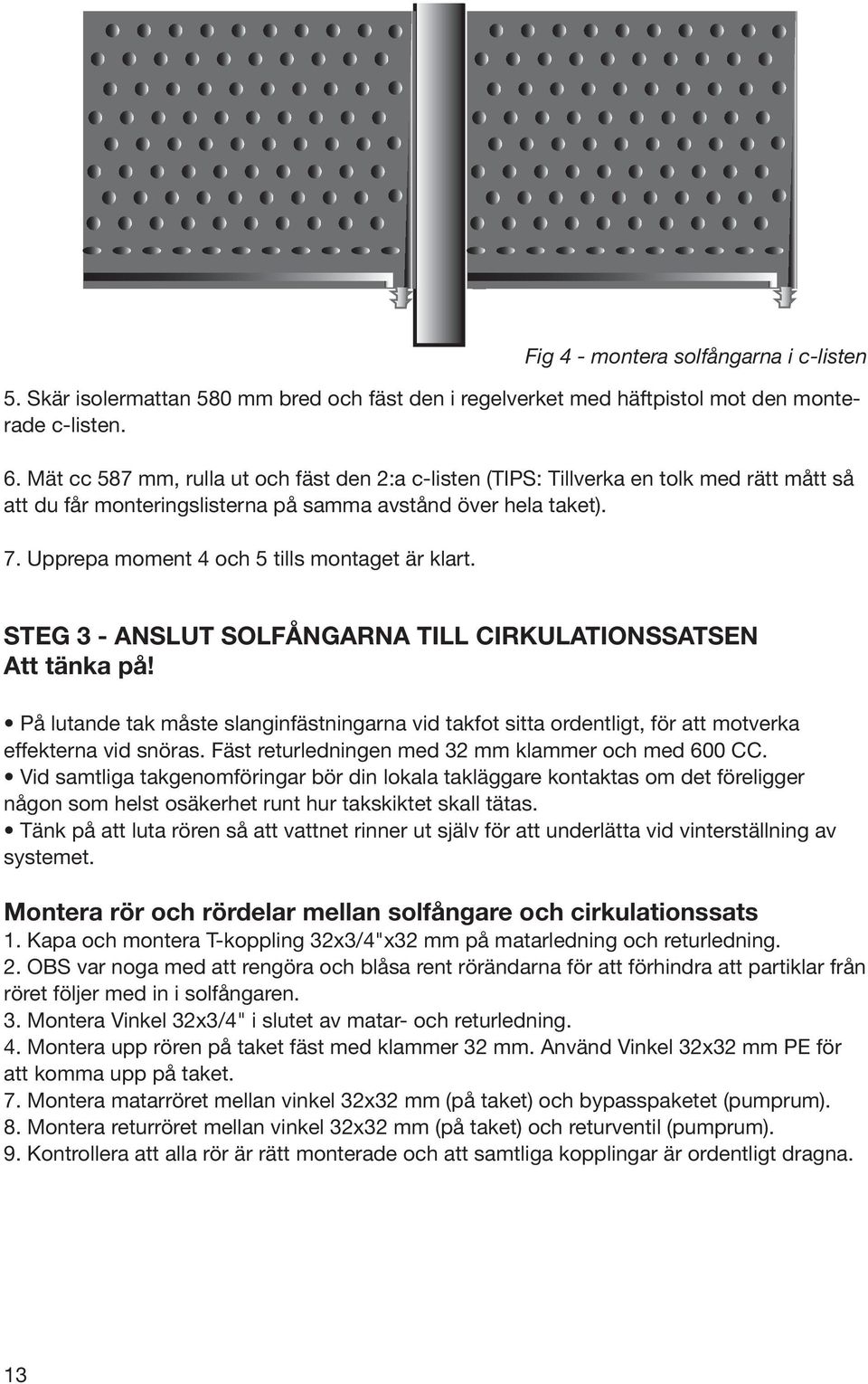

13 Fig 4 - montera solfångarna i c-listen 5. Skär isolermattan 580 mm bred och fäst den i regelverket med häftpistol mot den monterade c-listen. 6. Mät cc 587 mm, rulla ut och fäst den 2:a c-listen (TIPS: Tillverka en tolk med rätt mått så att du får monteringslisterna på samma avstånd över hela taket). 7. Upprepa moment 4 och 5 tills montaget är klart. STEG 3 - ANSLUT SOLFÅNGARNA TILL CIRKULATIONSSATSEN Att tänka på! På lutande tak måste slanginfästningarna vid takfot sitta ordentligt, för att motverka effekterna vid snöras. Fäst returledningen med 32 mm klammer och med 600 CC. Vid samtliga takgenomföringar bör din lokala takläggare kontaktas om det föreligger någon som helst osäkerhet runt hur takskiktet skall tätas. Tänk på att luta rören så att vattnet rinner ut själv för att underlätta vid vinterställning av systemet. Montera rör och rördelar mellan solfångare och cirkulationssats 1. Kapa och montera T-koppling 32x3/4"x32 mm på matarledning och returledning. 2. OBS var noga med att rengöra och blåsa rent rörändarna för att förhindra att partiklar från röret följer med in i solfångaren. 3. Montera Vinkel 32x3/4" i slutet av matar- och returledning. 4. Montera upp rören på taket fäst med klammer 32 mm. Använd Vinkel 32x32 mm PE för att komma upp på taket. 7. Montera matarröret mellan vinkel 32x32 mm (på taket) och bypasspaketet (pumprum). 8. Montera returröret mellan vinkel 32x32 mm (på taket) och returventil (pumprum). 9. Kontrollera att alla rör är rätt monterade och att samtliga kopplingar är ordentligt dragna. 13

14 STEG 4 - DRIFTSÄTTNING AV SYSTEMET 1. Observera att det är av yttersta vikt att följande punkter görs i rätt ordning! 2. Renspola filtret. 3. Stäng av pumpen. 4. Öppna returventilen helt. 5. Stäng reglerventilen. 6. Kontrollera att punkterna är korrekt justerade. 7. Mät hur högt det är i meter från manometern till solfångarens högsta punkt. Varje meter motsvarar 0,1 bar på manometern. Höjd Drifttryck+Manometertryck 1 m 0,1 bar + 0,5 bar = 0,6 bar 2 m 0,2 bar + 0,5 bar = 0,7 bar 3 m 0,3 bar + 0,5 bar = 0,8 bar 4 m 0,4 bar + 0,5 bar = 0,9 bar 5 m 0,5 bar + 0,5 bar = 1,0 bar 6 m 0,6 bar + 0,5 bar = 1,1 bar 7 m 0,7 bar + 0,5 bar = 1,2 bar 8 m 0,8 bar + 0,5 bar = 1,3 bar 9 m 0,9 bar + 0,5 bar = 1,4 bar Exempel Om du har 2,5 meter från manometern till solfångarens högsta punkt så krävs det 0,25 bar för att trycka upp vattnet dit. Solfångarnas rekommenderade drifttryck är 0,5 bar Så vi ska ställa in trycket 0,75 bar. När du har startat cirkulationen öppnar du reglerventilen långsamt och justerar trycket till 0,75 bar. Om du har öppnat ventilen helt och ändå inte kommer upp till 0,75 bar stryper du bypassventilen till rätt tryck. Stå kvar fem minuter och kontrollera att trycket inte förändras. Stryp returventilen försiktigt (titta på manometern under tiden). Tillåt manometern att komma på 0,8 bar öppna den sedan ytterst lite så går den ner till 0,75 bar igen. 8. Starta cirkualtionen och justera flödet med reglerventilen enligt exemplet ovan 9. DIN INSTALLATION ÄR NU KLAR! STEG 5 - UNDERHÅLL Skötselråd För bästa verkningsgrad bör solfångarna hållas rena. Spola därför bort frömjöl, pollen, barr och löv från absorbatorerna ett par gånger per säsong. Åtgärder inför/under vintern Tappa ur systemet innan det blir frost. Tömningen av systemet sker enklast genom att du lossar slangarna från cirkulationssatsen (både tilledning och returledning). Kontrollera även att det inte finns något veck eller någon lågpunkt på till- eller returledning där det kan stå vatten. Det är viktigt att inte absorbatorerna belastas med allt för mycket snö. Solfångaren som sådan tål mycket stora snölaster, men de krafter som överförs till Kederlister/C-lister kan göra att absorbatorn rycks ur sin infästning eller att listerna böjs inåt. Det kan därför vara nödvändigt att skotta av snön redan vid ca 25 cm snötäcke (OBSERVERA att stor försiktighet bör iaktas vid avskottning av solfångarna - använd INTE verktyg som kan skada solfångarnas vattenmantel). Rådgör med Texsun eller din återförsäljare vid tveksamhet. 14
