1 Ambar, Reggiani Skenor & spotlights Spotlights är en lösning som ger stor flexibilitet när det gäller ljussättning. Genom att använda spotlights kan ljuset riktas mot just det objekt eller område som skall belysas. Spotlights i kombination med kontaktskena ger också möjligheten att flytta belysningen om rummets ljussättning behöver ändras samt att ta bort eller lägga till armaturer i efterhand. I stora ytor som t ex butiker, utställningslokaler och kontor kan kontaktskenor sättas upp i enlighet med önskade mallar. Sedan kan de bestyckas med spotlights där det önskas kompletterande accentbelysning. Det hjälper allmänljuset och ger uppmärksamhet och mer dynamik till utvalda delar. I hemmiljö kan ett antal spotlights vara tillräckligt för att lysa upp hela rummet. I avsnittet finns allt från kraftigare spotlights för 230V-trefassystem till 230V-enfassystem i två olika utföranden och även 12V-skensystem med små mått. 29

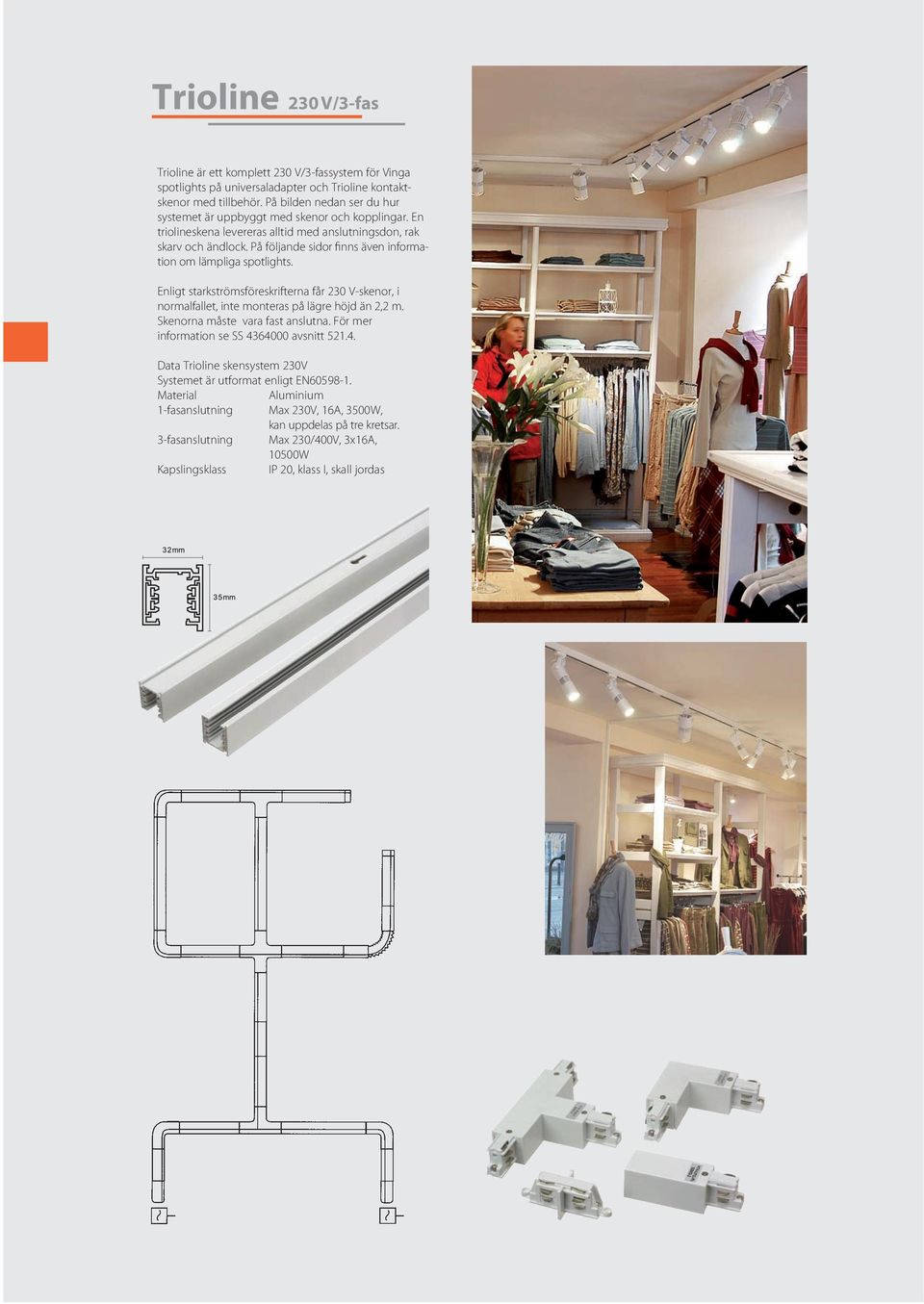

2 Trioline 230V/3-fas Trioline är ett komplett 230 V/3-fassystem för Vinga spotlights på universaladapter och Trioline kontaktskenor med tillbehör. På bilden nedan ser du hur systemet är uppbyggt med skenor och kopplingar. En triolineskena levereras alltid med anslutningsdon, rak skarv och ändlock. På följande sidor finns även information om lämpliga spotlights. Enligt starkströmsföreskrifterna får 230 V-skenor, i normalfallet, inte monteras på lägre höjd än 2,2 m. Skenorna måste vara fast anslutna. För mer information se SS avsnitt Data Trioline skensystem 230V Systemet är utformat enligt EN Material Aluminium 1-fasanslutning Max 230V, 16A, 3500W, kan uppdelas på tre kretsar. 3-fasanslutning Max 230/400V, 3x16A, 10500W Kapslingsklass IP 20, klass I, skall jordas 30

3 Trioline skenor och spotlights 230 V/3-fas Varios flat, HIT, Reggiani Smidig och stilren spotlight med små mått och stor flexibeltet. Försedd med 3-fas universaladapter. Armaturhus i gjuten aluminium. Kan roteras 356 horisontellt och 45 vertikalt. Med färgade filter skapar man spännande effekter, ingår i IOS-systemet med utbytbara reflektorer. Går ej att ljusreglera. Kan även beställas i svart och silver. Varios flat 35/70W G12 Adapter, spänning: 3-fas universal, 230V 50Hz Justerbarhet: Vridbar 356, vinklingsbar 0-45 Mått: (LxB)140x183mm spotlight 95 mm Ljuskälla: 35W/70W HIT G12 Driftdon: elektroniskt Kapslingsklass: IP20, klass I, F-märkt Varios HIT, köpcenter i Dubai Varios flat IOS Artikelnr Beskrivning Färg Ljuskälla/Sockel Optik Varios flat 35W Vit 35W HIT G12 12gr Varios flat 35W Vit 35W HIT G12 22gr Varios flat 35W Vit 35W HIT G12 74gr Varios flat 35W Vit 35W HIT G12 Mira Varios flat 70W Vit 70W HIT G12 14gr Varios flat 70W Vit 70W HIT G12 24gr Varios flat 70W Vit 70W HIT G12 78gr Varios flat 70W Vit 70W HIT G12 Mira Varios flat 20W/35W/70W CDMR-111 GX8,5 Armaturen ingår inte i IOS systemet. Mått: (LxB) 160X204 mm spotlight 137 mm Ljuskälla: 20/35/70W HIT CDMR-111 Gx8,5 Artikelnr Beskrivning Färg Ljuskälla/Sockel Varios flat CDMR III Varios flat 20W Vit 20W HIT Gx8, Varios flat 35W Vit 35W HIT Gx8, Varios flat 70W Vit 70W HIT Gx8, Varios flat 75W Vit 75W 12V G53 Varios Remote, Reggiani Remote är en variant av Varios spotlight med inbyggd motorstyrning som kan rikta om armaturen på distans. Speciellt lämpligt där man har höga takhöjder och justerar ljussättningen ofta som t ex i bilhallar, butiksgallerior och museer. Genom att använda Varios Remote kan man undvika att klättra på stegar eller i liftar och istället stående på golvet direkt rikta om ljuset, vilket sparar tid och arbete samt minskar olycksrisken. Med hjälp av en fjärrkontroll (tillbehör) kan man rikta om en armatur eller en grupp av armaturer på ett avstånd av maximalt 25 m. Rikta fjärrkontrollens laserpekare på den eller de armaturer som skall aktiveras. Tryck sen på dirigeringsknapparna och en radiosignal styr de aktiverade armaturerna i en ny riktning. Ställbar i både horisontal och vertikal riktning. Nedanstående produkter är ett urval av spotlights med 3-fas universal adapter, i Reggianis huvudkatalog finns fler färger och varianter av Varios Remote. Tekniska data om respektive Varios spotlight finns vid Varios utan Remote. Justerbarhet horisontellt ( vridbarhet ): 0 356º Justerbarhet vertikalt ( ställbarhet ): 0 135º Artikelnr Beskrivning Ljuskälla Sockel Spridning Färg Varios Remote 3-fas 16W LED 12º Vit Varios Remote 3-fas 16W LED 18º Vit Varios Remote 3-fas 16W LED 24º Vit Varios Remote 3-fas 16W LED 32º Vit Varios Remote 3-fas 16W LED 54º Vit Varios Remote 3-fas 16W LED Mira Vit Varios Remote 3-fas 35W HIT G12 12º Vit Varios Remote 3-fas 35W HIT G12 22º Vit Varios Remote 3-fas 35W HIT G12 74º Vit Varios Remote 3-fas 35W HIT G12 Mira Vit Varios Remote 3-fas 70W HIT G12 14º Vit Varios Remote 3-fas 70W HIT G12 24º Vit Varios Remote 3-fas 70W HIT G12 78º Vit Varios Remote 3-fas 70W HIT G12 Mira Vit Varios Remote 3-fas 35W CDM-R 111 GX8,5 Vit Varios Remote 3-fas 70W CDM-R 111 GX8,5 Vit Varios Remote 3-fas 50W 12V halogen GU5,3 Vit Varios Remote 3-fas 50W 230V halogen GZ10 Vit Varios Remote 3-fas 75W 12V halogen G53 Vit Fjärrkontroll Varios Remote 31

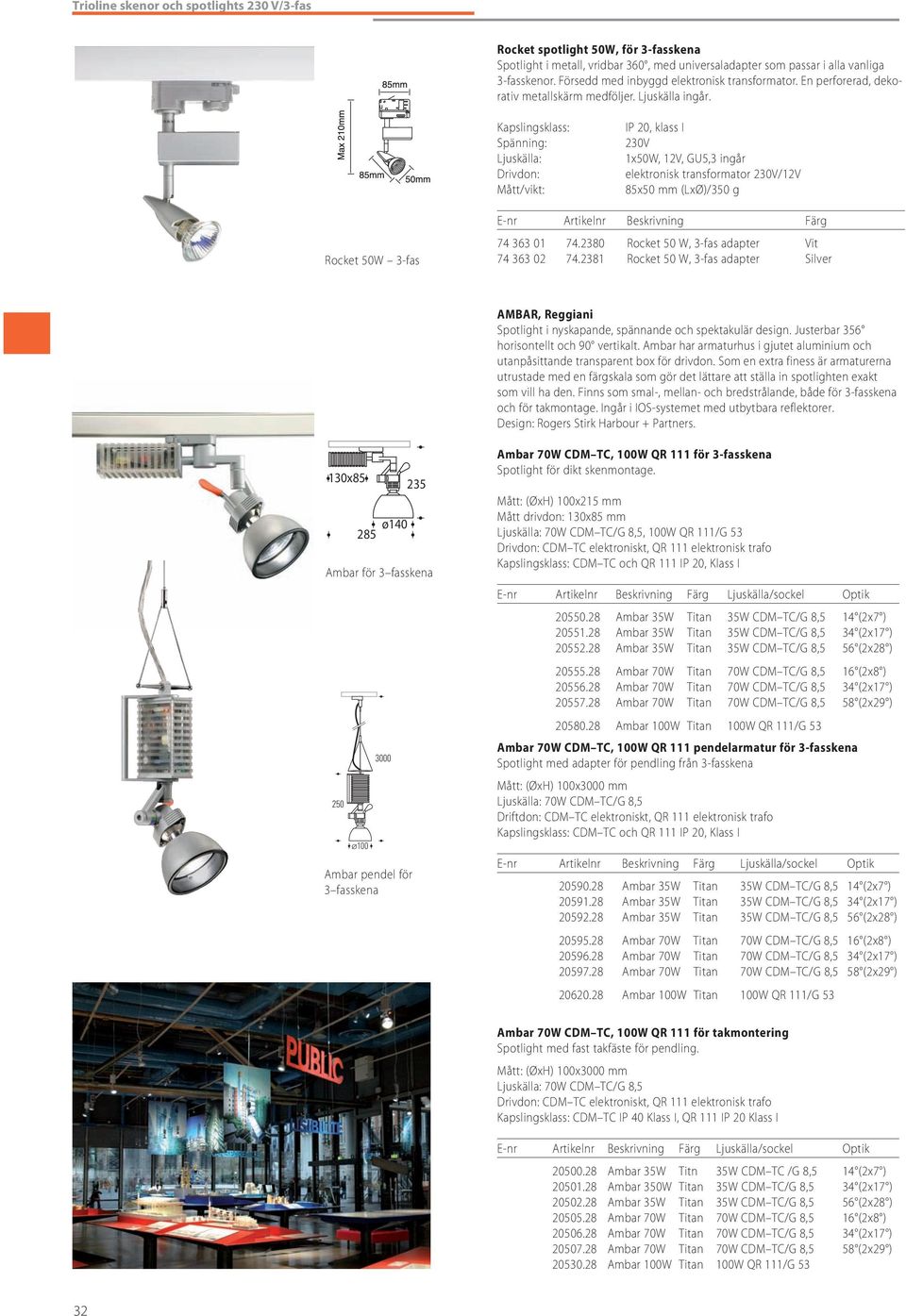

4 Trioline skenor och spotlights 230 V/3-fas Rocket spotlight 50W, för 3-fasskena Spotlight i metall, vridbar 360, med universaladapter som passar i alla vanliga 3-fasskenor. Försedd med inbyggd elektronisk transformator. En perforerad, dekorativ metallskärm medföljer. Ljuskälla ingår. Kapslingsklass: Spänning: Ljuskälla: Drivdon: Mått/vikt: IP 20, klass I 230V 1x50W, 12V, GU5,3 ingår elektronisk transformator 230V/12V 85x50 mm (LxØ)/350 g Rocket 50W 3-fas Rocket 50 W, 3-fas adapter Vit Rocket 50 W, 3-fas adapter Silver AMBAR, Reggiani Spotlight i nyskapande, spännande och spektakulär design. Justerbar 356 horisontellt och 90 vertikalt. Ambar har armaturhus i gjutet aluminium och utanpåsittande transparent box för drivdon. Som en extra finess är armaturerna utrustade med en färgskala som gör det lättare att ställa in spotlighten exakt som vill ha den. Finns som smal-, mellan- och bredstrålande, både för 3-fasskena och för takmontage. Ingår i IOS-systemet med utbytbara reflektorer. Design: Rogers Stirk Harbour + Partners. 130x85 Ambar för 3 fasskena ø140 ø Ambar pendel för 3 fasskena 235 Ambar 70W CDM TC, 100W QR 111 för 3-fasskena Spotlight för dikt skenmontage. Mått: (ØxH) 100x215 mm Mått drivdon: 130x85 mm Ljuskälla: 70W CDM TC/G 8,5, 100W QR 111/G 53 Drivdon: CDM TC elektroniskt, QR 111 elektronisk trafo Kapslingsklass: CDM TC och QR 111 IP 20, Klass I Ljuskälla/sockel Optik Ambar 35W Titan 35W CDM TC/G 8,5 14 (2x7 ) Ambar 35W Titan 35W CDM TC/G 8,5 34 (2x17 ) Ambar 35W Titan 35W CDM TC/G 8,5 56 (2x28 ) Ambar 70W Titan 70W CDM TC/G 8,5 16 (2x8 ) Ambar 70W Titan 70W CDM TC/G 8,5 34 (2x17 ) Ambar 70W Titan 70W CDM TC/G 8,5 58 (2x29 ) Ambar 100W Titan 100W QR 111/G 53 Ambar 70W CDM TC, 100W QR 111 pendelarmatur för 3-fasskena Spotlight med adapter för pendling från 3-fasskena Mått: (ØxH) 100x3000 mm Ljuskälla: 70W CDM TC/G 8,5 Driftdon: CDM TC elektroniskt, QR 111 elektronisk trafo Kapslingsklass: CDM TC och QR 111 IP 20, Klass I Ljuskälla/sockel Optik Ambar 35W Titan 35W CDM TC/G 8,5 14 (2x7 ) Ambar 35W Titan 35W CDM TC/G 8,5 34 (2x17 ) Ambar 35W Titan 35W CDM TC/G 8,5 56 (2x28 ) Ambar 70W Titan 70W CDM TC/G 8,5 16 (2x8 ) Ambar 70W Titan 70W CDM TC/G 8,5 34 (2x17 ) Ambar 70W Titan 70W CDM TC/G 8,5 58 (2x29 ) Ambar 100W Titan 100W QR 111/G 53 Ambar 70W CDM TC, 100W QR 111 för takmontering Spotlight med fast takfäste för pendling. Mått: (ØxH) 100x3000 mm Ljuskälla: 70W CDM TC/G 8,5 Drivdon: CDM TC elektroniskt, QR 111 elektronisk trafo Kapslingsklass: CDM TC IP 40 Klass I, QR 111 IP 20 Klass I Ljuskälla/sockel Optik Ambar 35W Titn 35W CDM TC /G 8,5 14 (2x7 ) Ambar 350W Titan 35W CDM TC/G 8,5 34 (2x17 ) Ambar 35W Titan 35W CDM TC/G 8,5 56 (2x28 ) Ambar 70W Titan 70W CDM TC/G 8,5 16 (2x8 ) Ambar 70W Titan 70W CDM TC/G 8,5 34 (2x17 ) Ambar 70W Titan 70W CDM TC/G 8,5 58 (2x29 ) Ambar 100W Titan 100W QR 111/G 53 32

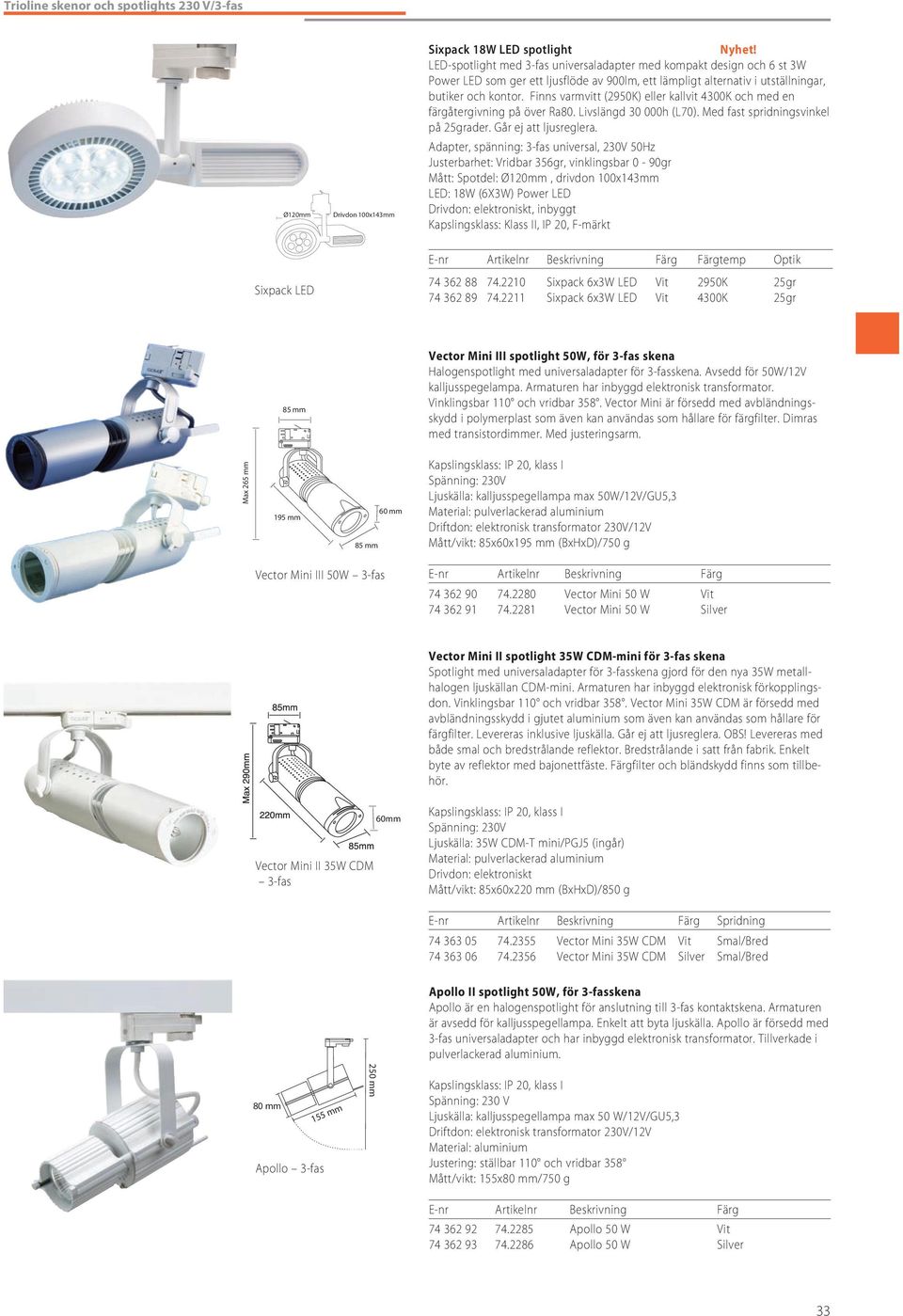

5 Max 265 mm Trioline skenor och spotlights 230 V/3-fas Ø120mm Drivdon 100x143mm Sixpack 18W LED spotlight Nyhet! LED-spotlight med 3-fas universaladapter med kompakt design och 6 st 3W Power LED som ger ett ljusflöde av 900lm, ett lämpligt alternativ i utställningar, butiker och kontor. Finns varmvitt (2950K) eller kallvit 4300K och med en färgåtergivning på över Ra80. Livslängd h (L70). Med fast spridningsvinkel på 25grader. Går ej att ljusreglera. Adapter, spänning: 3-fas universal, 230V 50Hz Justerbarhet: Vridbar 356gr, vinklingsbar 0-90gr Mått: Spotdel: Ø120mm, drivdon 100x143mm LED: 18W (6X3W) Power LED Drivdon: elektroniskt, inbyggt Kapslingsklass: Klass II, IP 20, F-märkt Färgtemp Optik Sixpack 6x3W LED Vit 2950K 25gr Sixpack 6x3W LED Vit 4300K 25gr Sixpack LED 85 mm Vector Mini III spotlight 50W, för 3-fas skena Halogenspotlight med universaladapter för 3-fasskena. Avsedd för 50W/12V kalljusspegelampa. Armaturen har inbyggd elektronisk transformator. Vinklingsbar 110 och vridbar 358. Vector Mini är försedd med avbländningsskydd i polymerplast som även kan användas som hållare för färgfilter. Dimras med transistordimmer. Med justeringsarm. 195 mm 85 mm 60 mm Kapslingsklass: IP 20, klass I Spänning: 230V Ljuskälla: kalljusspegellampa max 50W/12V/GU5,3 Material: pulverlackerad aluminium Driftdon: elektronisk transformator 230V/12V Mått/vikt: 85x60x195 mm (BxHxD)/750 g Vector Mini III 50W 3-fas Vector Mini 50 W Vit Vector Mini 50 W Silver Vector Mini II spotlight 35W CDM-mini för 3-fas skena Spotlight med universaladapter för 3-fasskena gjord för den nya 35W metallhalogen ljuskällan CDM-mini. Armaturen har inbyggd elektronisk förkopplingsdon. Vinklingsbar 110 och vridbar 358. Vector Mini 35W CDM är försedd med avbländningsskydd i gjutet aluminium som även kan användas som hållare för färgfilter. Levereras inklusive ljuskälla. Går ej att ljusreglera. OBS! Levereras med både smal och bredstrålande reflektor. Bredstrålande i satt från fabrik. Enkelt byte av reflektor med bajonettfäste. Färgfilter och bländskydd finns som tillbehör. Vector Mini II 35W CDM 3-fas 60mm Kapslingsklass: IP 20, klass I Spänning: 230V Ljuskälla: 35W CDM-T mini/pgj5 (ingår) Material: pulverlackerad aluminium Drivdon: elektroniskt Mått/vikt: 85x60x220 mm (BxHxD)/850 g Spridning Vector Mini 35W CDM Vit Smal/Bred Vector Mini 35W CDM Silver Smal/Bred 80 mm Apollo 3-fas 155 mm 250 mm Apollo II spotlight 50W, för 3-fasskena Apollo är en halogenspotlight för anslutning till 3-fas kontaktskena. Armaturen är avsedd för kalljusspegellampa. Enkelt att byta ljuskälla. Apollo är försedd med 3-fas universaladapter och har inbyggd elektronisk transformator. Tillverkade i pulverlackerad aluminium. Kapslingsklass: IP 20, klass I Spänning: 230 V Ljuskälla: kalljusspegellampa max 50 W/12V/GU5,3 Driftdon: elektronisk transformator 230V/12V Material: aluminium Justering: ställbar 110 och vridbar 358 Mått/vikt: 155x80 mm/750 g Apollo 50 W Vit Apollo 50 W Silver 33

6 Trioline skenor och spotlights 230 V/3-fas Atlas 35 och 70W HIT-T 3-fasspotlight Kraftfull spotlight i metall med enkel stram design, vridbar 360. För keramisk metallhalogenljuskälla. Försedd med inbyggt elektroniskt drivdon. Inklusive 3-fas universal-adapter. Levereras med både smalstrålande (24º) och bredstrålande(60º) reflektor. Kan ej ljusregleras. Ljuskälla ingår ej. IP20. Som tillbehör finns 3 varianter av bländskydd att beställa. Ljuskälla: 35/70 W/230V/G12 Mått (LxB) max: 175x285mm. Vikt: 1,7 kgvv Atlas - 3-fas Tillbehör Atlas Atlas 35W HIT Vit Atlas 70W HIT Vit Atlas bländskydd bikaketyp Svart Atlas bländskydd med kors Svart Atlas bländskydd snedskuret Vit Atlas 35 och 70W HIT-T 3-fasspotlight - inklusive ljuskälla Nyhet! Kraftfull spotlight i metall med enkel stram design, vridbar 355. För keramisk metallhalogenljuskälla. Försedd med inbyggt elektroniskt driftdon. Inklusive 3-fas universal-adapter. Fast aluminiumreflektor 44 grader. Kan ej ljusregleras. IP20. Levereras inklusive ljuskälla ( Philips CDM-T Elite ) Som tillbehör finns 3 varianter av bländskydd - se ovan Atlas 35W HIT Vit Atlas 70W HIT Vit Trioline kontaktskena 230V, 3-fas Skensystemet är utformat enligt EN Medföljer varje skena: anslutningsdon (vänster), rak skarv och två ändlock Material: aluminium 1-fasanslutning: max 230V, 16A, 3500W, kan uppdelas på tre kretsar 3-fasanslutning: max 230/400V, 3x16A, W Kapslingsklass: IP 20, klass I, skall jordas Trioline skena 230V 3-fas Kontaktskena L1000 mm Vit Kontaktskena L2000 mm Vit Kontaktskena L3000 mm Vit Trioline anslutningsdon, skarvar, kopplingar Trioline kopplingar etc Anslutningsdon vänster Vit Anslutningsdon höger Vit Centralt anslutningsdon Vit Rak skarv Vit L-koppling ytter Vit L-koppling inner Vit T-koppling vänster Vit T-koppling höger Vit Flexskarv Vit X-koppling Vit Takfäste pendel (flexibel) _ Wireupphäng med takfäste _ 34

7 Spotline 230V Spotline är ett komplett kontaktskenesystem för 230V 1-fas. De små måtten ger systemet en bredd i användningsområde passar både i mindre butiker, på kontor och i hemmiljö. Systemet innehåller skenor, spotlights och tillbehör. På följande sidor följer beställningsinformation för spotlights, skenor och tillbehör. Det finns även kompletta set med spotlights, skenor, skarvar och anslutningsdon. Alla skenor levereras komplett med anslutningsdon, ändlock och ett rakt skarvstycke. Spotline-skenan kan kapas om så önskas. Hörnstycke, T-koppling, fast pendel och wireupphäng beställs som tillbehör. Jordledaren löper efter skenans ena kant vilket gör att tillbehören finns i vänster- och högerutförande. Det har betydelse främst om man bygger större system med hörn- och T-stycken. Med det kompletta setet och skenorna följer anslutningsdon i vänsterutförande. Till systemet finns även ett fast takfäste för singelmontering av en adapterspotlight. Enligt starkströmsföreskrifterna får 230 V-skenor, i normalfallet, inte monteras på lägre höjd än 2,2 m. Hela systemet med spotlights och övriga armaturer är IP 20 och endast avsett för torra utrymmen. Skenorna skall vara fast installerade av behörig installatör. Data Spotline Systemet är utformat enligt EN60570 och EN Elektriska data: 230V, 16A Max belastning : 3600 W Material: aluminium Kapslingsklass: IP 20, klass I, skall jordas Färg: matt silver och vitt 18 mm 35 mm 35

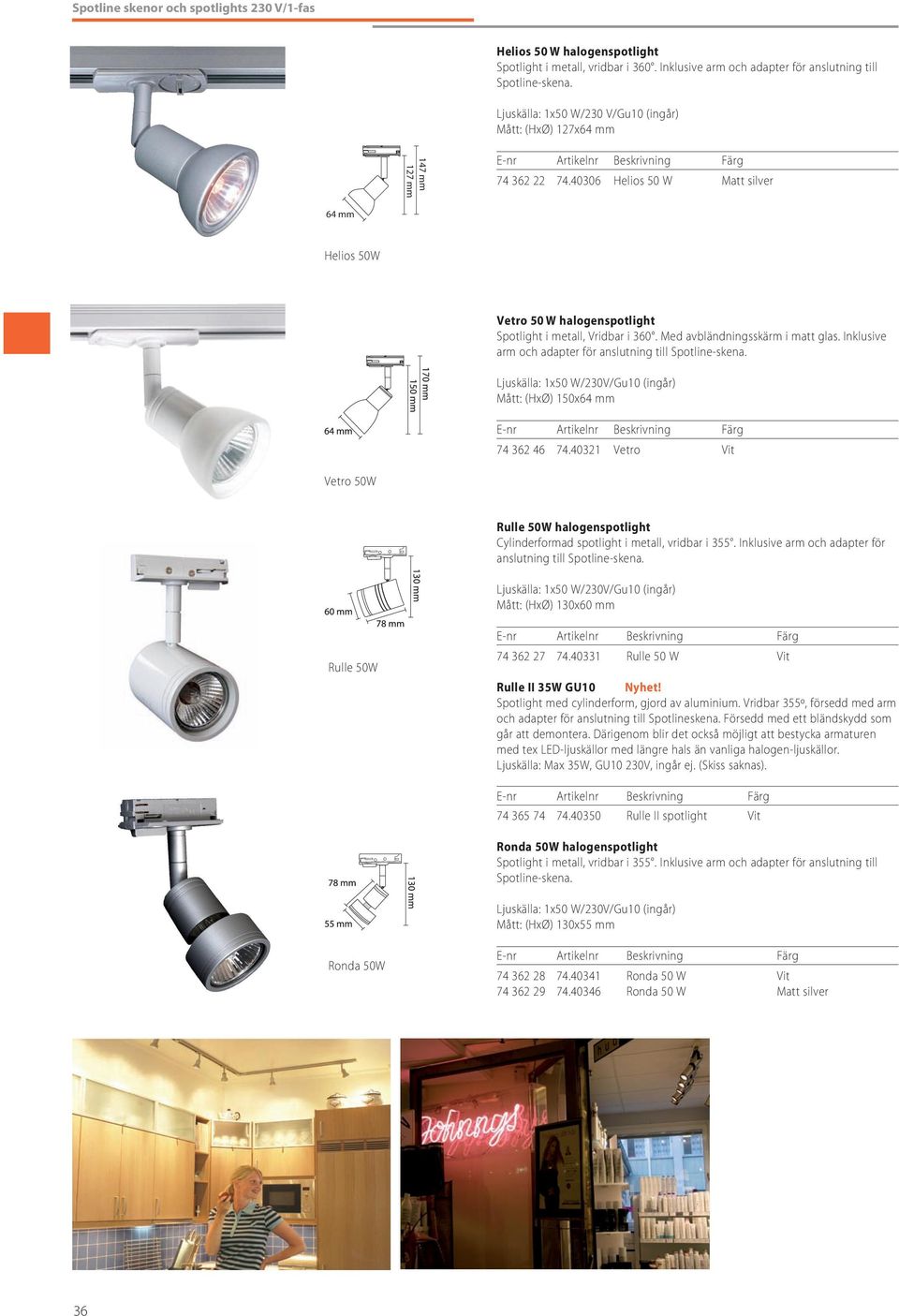

8 147 mm Spotline skenor och spotlights 230 V/1-fas Helios 50 W halogenspotlight Spotlight i metall, vridbar i 360. Inklusive arm och adapter för anslutning till Spotline-skena. Ljuskälla: 1x50 W/230 V/Gu10 (ingår) Mått: (HxØ) 127x64 mm 127 mm Helios 50 W Matt silver 64 mm Helios 50W Vetro 50 W halogenspotlight Spotlight i metall, Vridbar i 360. Med avbländningsskärm i matt glas. Inklusive arm och adapter för anslutning till Spotline-skena. Ljuskälla: 1x50 W/230V/Gu10 (ingår) Mått: (HxØ) 150x64 mm Vetro Vit Vetro 50W Rulle 50W halogenspotlight Cylinderformad spotlight i metall, vridbar i 355. Inklusive arm och adapter för anslutning till Spotline-skena. Ljuskälla: 1x50 W/230V/Gu10 (ingår) Mått: (HxØ) 130x60 mm Rulle 50W Rulle 50 W Vit Rulle II 35W GU10 Nyhet! Spotlight med cylinderform, gjord av aluminium. Vridbar 355º, försedd med arm och adapter för anslutning till Spotlineskena. Försedd med ett bländskydd som går att demontera. Därigenom blir det också möjligt att bestycka armaturen med tex LED-ljuskällor med längre hals än vanliga halogen-ljuskällor. Ljuskälla: Max 35W, GU10 230V, ingår ej. (Skiss saknas) Rulle II spotlight Vit Ronda 50W halogenspotlight Spotlight i metall, vridbar i 355. Inklusive arm och adapter för anslutning till Spotline-skena. Ljuskälla: 1x50 W/230V/Gu10 (ingår) Mått: (HxØ) 130x55 mm Ronda 50W Ronda 50 W Vit Ronda 50 W Matt silver 36

9 Max 265 mm Spotline skenor och spotlights 230 V/1-fas 85 mm Vector Mini 50W halogenspotlight med trafo 230V/12V Spotlight i metall, vridbar 360. Försedd med inbyggd elektronisk transformator och avbländande frontdel som också fungerar som hållare för färgfilter. Inklusive arm och adapter till Spotline-skena. Ljuskälla: 1x50 W/12 V/Gu5,3 (ingår) Mått: (BxHxD) 85x60x195 mm Vikt: 735g 195 mm Vector Mini 50W 85 mm 60 mm Vector Mini 50 W Vit Vector Mini 50 W Matt silver Stickan 50W 12V Stickan 50W halogenspotlight med trafo 230V/12V Spotlight på arm med inbyggd trafo. Dekorationsglas medföljer. Trafodelen monteras direkt i spotline-skenan med integrerad adapter. Förlängningsspjut finns som extra tillbehör. Ljuskälla: 1x50W/12V/Gu5,3 (ingår) Mått: (HxØ) 175x58 mm Stickan 50W Vit Spjut 100 mm Vit Helios 4x50W, komplett set KOMPLETTA SET SPOTLINE Spotline Helios 4x50W, komplett set Komplett set med 4 st Helios 50 W spotlights, 2 st 1 m skenor, 1 st rak skarv och 2 st anslutningsdon (vänster) och 2 st ändlock. Monteras som 2 st separata 1 m skenor eller som en sammankopplad enhet på 2 m. Ljuskällor ingår Spotline Helios set Matt silver Vetro 4x50W, komplett set Spotline Vetro 4x50W, komplett set Komplett set med 4 st Vetro 50 W spotlights, 2 stycken 1 m skenor, 1 styck rak skarv och 2 stycken anslutningsdon (vänster) och 2 stycken ändlock. Monteras som 2 stycken separata 1 m skenor eller som en sammankopplad enhet på 2 m. Ljuskällor ingår Spotline Vetro set Vit Rulle 4x50W, komplett set Spotline Rulle 4x50W, komplett set Komplett set med 4 st Rulle 50 W spotlights, 2 stycken 1 m skenor, 1 styck rak skarv och 2 stycken anslutningsdon (vänster) och 2 stycken ändlock. Monteras som 2 stycken separata 1 m skenor eller som en sammankopplad enhet på 2 m. Ljuskällor ingår Spotline Rulle set 4x50W Vit 37

10 Spotline skenor och spotlights 230 V/1-fas 1 Spotline kontaktskena 230V, 1-fas Aluminiumskenan monteras dikt taket eller på distans med pendel. Jordledarens placering efter ena sidan av skenan gör att tillbehören finns i vänster- alternativt högerutförande. Det har betydelse främst vid större system med L- och T-kopplingar. Varje skena levereras med anslutningsdon (vänster), ändlock och rak skarv. Strömförsörjning: 230 V, 1-fas. Max belastning: 2300 W. Mått: (BxH): 35x18 mm Längd 1 m skena med anslutningsdon och ändlock monterat: 1070 mm. 1 Spotline kontaktskena (Anslutningsdon, ändlock och rak skarv medföljer) 2 Spotline centralt anslutningsdon E-nr Artikelnr Beskrivning/Längd mm Färg Spotline skena/1000 Vit Spotline skena/2000 Vit Spotline skena/1000 Matt silver Spotline skena/2000 Matt silver 2 Spotline centralt anslutningsdon för skena Centralt anslutningsdon används för strömförsörjning i mitten av två Spotlineskenor. Mått (BxL): 35x168 mm (varav 94 mm synligt då monterad) Elektriska data: 230V, max 16A 3 Spotline L-koppling 90 för skena Mått (BxL): 101x101 mm (varav 64x64 mm synligt då monterad) 4 Spotline T-koppling för skena Mått (BxL): 168x101 mm (varav 94x64 mm synligt då monterad) 5 Spotline X-koppling för skena Mått (BxL): 168x168 mm (varav 94x94 mm synligt då monterad) 6 Spotline flexskarv 0 90 för skena Mått (BxL): 35x236 mm (varav 162 mm synligt då monterad) 3 Spotline L-koppling 4 Spotline T-koppling 5 Spotline X-koppling 6 Spotline flexskarv 7 Spotline pendelfäste för skena, justerbart Mått: kapningsbart mm 8 Spotline wirependel för skena, justerbart Mått : justerbart mm Spotline ändanslutningsdon, medföljer skena (se bild vid skena) OBS! 1 st ändanslutningsdon (vänster) levereras med varje skena. Mått (BxL): 35x84 mm (varav 47 mm synligt då monterad) Elektriska data: 230V, max 16A Spotline rak skarv (medföljer skena) (se bild vid skena) OBS! 1 st rak skarv levereras med varje skena. 9 Spotline singelspotfäste Runt fäste för en spotlight med Spotline adapter. Data: 230V, max 6A, max 20N Mått: (ØxH): 120x25 mm 7 Spotline pendelfäste 8 Spotline wirependel 9 Spotline singelspotfäste Centralt ansl.don Vit Centralt ansl.don Matt silver L-koppling (Y), jordledaren i ytterspår Vit L-koppling (Y), jordledaren i ytterspår Matt silver L-koppling (I), jordledaren i innerspår Vit L-koppling (I), jordledaren i innerspår Matt silver T-koppling (V), jordledaren i vänsterspår Vit T-koppling (V), jordledaren i vänsterspår Matt silver T-koppling (H), jordledaren i högerrspår Vit T-koppling (H), jordledaren i högerrspår Matt silver X-koppling Vit X-koppling Matt silver Flexskarv Vit Flexskarv Matt silver Pendelfäste Vit Pendelfäste Matt silver Wirependel Vit Wirependel Matt silver Ändansl.don (V), jordledaren i vänsterspår Vit Ändansl.don (V), jordledaren i vänsterspår Matt silver Ändansl.don (H), jordledaren i högerspår Vit Ändansl.don (H), jordledaren i högerspår Matt silver Rak skarv Vit Rak skarv Matt silver Singelspotfäste Vit Singelspotfäste Matt silver 38

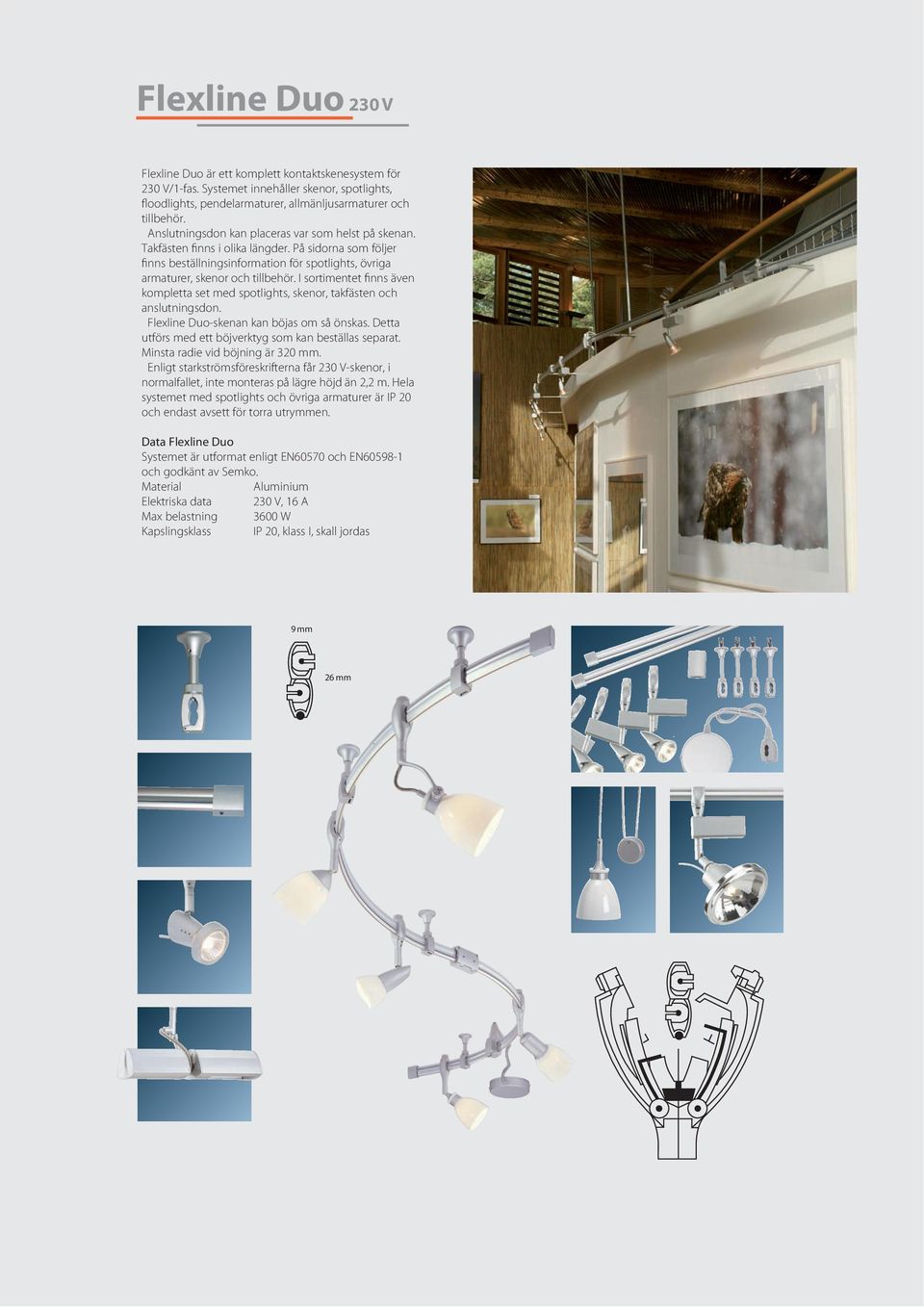

11 Flexline Duo 230V Flexline Duo är ett komplett kontaktskenesystem för 230 V/1-fas. Systemet innehåller skenor, spotlights, floodlights, pendelarmaturer, allmän ljusarmaturer och tillbehör. Anslutningsdon kan placeras var som helst på skenan. Takfästen finns i olika längder. På sidorna som följer finns beställningsinformation för spotlights, övriga armaturer, skenor och tillbehör. I sortimentet finns även kompletta set med spotlights, skenor, takfästen och anslutningsdon. Flexline Duo-skenan kan böjas om så önskas. Detta utförs med ett böjverktyg som kan beställas separat. Minsta radie vid böjning är 320 mm. Enligt starkströmsföreskrifterna får 230 V-skenor, i normalfallet, inte monteras på lägre höjd än 2,2 m. Hela systemet med spotlights och övriga armaturer är IP 20 och endast avsett för torra utrymmen. Data Flexline Duo Systemet är utformat enligt EN60570 och EN och godkänt av Semko. Material Aluminium Elektriska data 230 V, 16 A Max belastning 3600 W Kapslingsklass IP 20, klass I, skall jordas 9 mm 26 mm 39

12 Flexline Duo skenor och spotlights 230 V/1-fas Siena 50W halogenspotlight Spotlight i metall, vridbar i 360. Levereras med avtagbar dekorring. Inklusive arm och adapter för anslutning till Flexline Duo-skena. Ljuskälla ingår. Ljuskälla: 1x50W/230 V/GU10 Mått: (LxØ)78x57 mm Siena 50W Siena 50W (GU10) Matt silver Satellite 50W halogenspotlight Spotlight i metall, vridbar i 360. Armaturhus i matt silver, arm och avbländningskon i krom. Inklusive böjd arm och adapter för anslutning till Flexline Duoskena. Ljuskälla ingår. Ljuskälla: 1x50W/230 V/GU10 Mått: (LxØ) 119x66 mm Satellite 50W Satellite 50W (GU10) Matt silver Petra 40W halogenspotlight, bredstrålande Bredstrålande armatur i metall, vridbar i 360. Reflektor i halvtransparent, benvitt porslin. Inklusive böjd arm och adapter för anslutning till Flexline Duo-skena. Ljuskälla ingår. Ljuskälla: 1x40W/230 V/G9 Mått: (LxØ) 92x74 mm Petra 50W Petra 40W (G9) Matt silver Kulan 50W halogenspotlight Spotlight i metall, vridbar i 360. Levereras med avtagbar dekorring. Inklusive arm och adapter för anslutning till Flexline Duo-skena. Ljuskälla ingår. Ljuskälla: 1x50W/230 V/GU10 Mått: Ø 88 mm Kulan Kulan 50W (GU10) Matt silver Siena 4x50W, komplett set Komplett set med 4 st Siena 50W spotlights, 2 st 1200 mm skenor, skarvdon, takfästen och anslutningsdon. Ljuskällor ingår. Siena 4x50W, komplett set Siena komplett set Matt silver 40

13 Flexline Duo skenor och spotlights 230 V/1-fas 85mm 80mm 50mm Rocket 50W halogenspotlight med trafo 230V/12V Spotlight i metall, vridbar 360. Försedd med inbyggd elektronisk transformator. En perforerad, dekorativ metallskärm medföljer. Inklusive arm och adapter till Flexline Duo-skena. Ljuskälla ingår. Ljuskälla: 1x50W/12 V/GU5,3 Mått: (LxØ) 85x50 mm Rocket 50 W230/12V Matt silver Rocket 50W 12V Biba II 40 W pendelarmatur Armatur med pendelupphängning i adapter för Flexline Duo. För Ljuskälla 40W E14. Glaskupa i frostat utförande. Levereras med sladd 1,5m som kan kapas/kortas. Ljuskälla: 40W/E14/230V (ingår ej) Maxlängd pendelupphäng:1500mm Mått: (HxØ) 235xØ130 mm Biba II 40W (E14) Silver/frostat Biba 40W Flexline Duo kontaktskena Flexline Duo 230 V 1-fas-skena är tillverkad i aluminium och finns i två längder. Flera skenor kan kopplas ihop med skarvstycke. Skenan kan även kortas. Med ett speciellt böjverktyg, som finns som extra tillbehör, kan skenan böjas (minsta radie 320 mm). Skenan monteras i taket med takfästen som finns i fyra olika längder. Strömförsörjning sker antingen via skarvstycke med anslutningsdon eller via separat anslutningsdon. Levereras med ändlock. Anslutningsdon och takfästen beställs separat. Strömförsörjning: 230V 240V, 1-fas Max belastning: 2300 W Mått: (BxH) 9x26 mm Flexline Duo kontaktskena Flexline Duo skena/1200 Matt silver Flexline Duo skena/2000 Matt silver 41

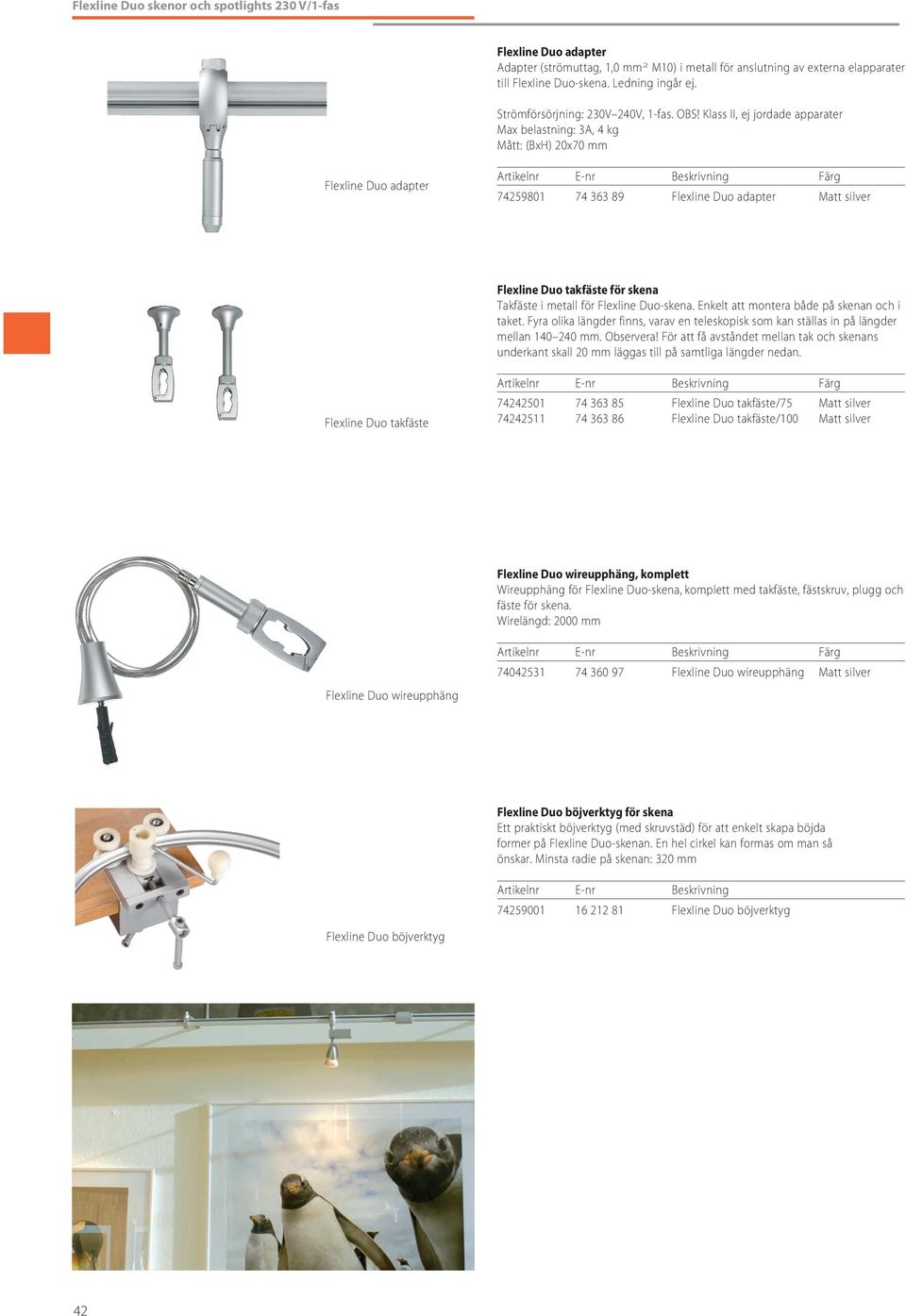

14 Flexline Duo skenor och spotlights 230 V/1-fas Flexline Duo adapter Adapter (strömuttag, 1,0 mm 2 M10) i metall för anslutning av externa elapparater till Flexline Duo-skena. Ledning ingår ej. Strömförsörjning: 230V 240V, 1-fas. OBS! Klass II, ej jordade apparater Max belastning: 3A, 4 kg Mått: (BxH) 20x70 mm Flexline Duo adapter Flexline Duo adapter Matt silver Flexline Duo takfäste för skena Takfäste i metall för Flexline Duo-skena. Enkelt att montera både på skenan och i taket. Fyra olika längder finns, varav en teleskopisk som kan ställas in på längder mellan mm. Observera! För att få avståndet mellan tak och skenans underkant skall 20 mm läggas till på samtliga längder nedan. Flexline Duo takfäste Flexline Duo takfäste/75 Matt silver Flexline Duo takfäste/100 Matt silver Flexline Duo wireupphäng, komplett Wireupphäng för Flexline Duo-skena, komplett med takfäste, fästskruv, plugg och fäste för skena. Wirelängd: 2000 mm Flexline Duo wireupphäng Flexline Duo wireupphäng Matt silver Flexline Duo böjverktyg för skena Ett praktiskt böjverktyg (med skruvstäd) för att enkelt skapa böjda former på Flexline Duo-skenan. En hel cirkel kan formas om man så önskar. Minsta radie på skenan: 320 mm Artikelnr E-nr Beskrivning Flexline Duo böjverktyg Flexline Duo böjverktyg 42

15 Flexline Duo skenor och spotlights 230 V/1-fas Flexline Duo skenskarv med eller utan elöverkoppling Skenskarv med eller utan elektrisk överkoppling för Flexline Duo-skena. Den senare är isolerad och används i de fall man vill kunna tända och släcka olika skenor separat. Båda är utförda i aluminium. Flexline Duo skenskarv med eller utan elöverkoppling Mått: (BxHxL) 25x38x60 mm Spänning: V/50Hz Flexline Duo skarv elöverk. Matt silver Flexline Duo flexibel skarv Flexibel skarv för elektrisk förbindelse mellan två Flexline Duo-skenor. Kan placeras på valfri plats utefter skenans längd. Flexline Duo flexibel skarv Kabellängd: 500 mm Spänning: V/50Hz Flexline Duo flexibel skarv Matt silver Flexline Duo anslutningsdon Flexline Duo anslutningsdon för skena Separat anslutningsdon i metall för strömförsörjning av Flexline Duo-skena. Kan placeras på valfri plats utefter skenans längd. Avstånd fästhål: mm Mått: (HxØ) 25x115 mm Kabellängd: 500 mm Spänning: V/50Hz Flexline Duo ansl.don Matt silver Flexline Duo anslutningsdon med arm Separat anslutningsdon med arm i metall för strömförsörjning av Flexline Duoskena. Skall kombineras med takfäste med E-nr som bygger ut lika mycket från taket. Flexline Duo anslutningsdon med arm Avstånd fästhål: mm Mått: (HxØ) 32x110 mm Armlängd (till skenans centrum inklusive fästets höjd): 100 mm Avstånd mellan tak och skenans underkant: 120 mm Spänning: V/50 Hz Flexline Duo ansl.don Matt silver 43

16 Minitrack 12V Minitrack heter kontaktskenesystemet som ingår i ett komplett 12 V-lågvoltssystem med spotlights, tillbehör och transformatorer. På bilden ser du hur systemet är uppbyggt med skenor, spotlights och tillbehör. På sidorna som följer finns beställnings information för produkterna som ingår i Minitrack-serien. I sortimentet finns även kompletta set med spotlights, skena och transformator. Data Minitrack Systemet är utformat enligt EN60570 och godkänt av Nemko. Material Aluminium Elektriska data 12V, 25A Max belastning Kapslingsklass 300W IP 20, klass III, skall anslutas till 12 V SELV Ø24 mm

17 Minitrack skenor och spotlights 12 V Top 50W spotlight (inklusive arm) Spotlight i metall som är vridbar 360. Inklusive rak arm med kontakt för anslutning till adapter för skena, vägg/takfäste eller transformator. Armar med andra längder finns som tillbehör, liksom dekorsatser och avbländningstillbehör. Vit armatur levereras med kromad arm. Ljuskälla: 1x50W/12V/GU5,3 50 Top 50W (inklusive arm) Artikelnr E-nr Beskrivning Armlängd Färg Top 50 W 100 mm Svart Top 50 W 100 mm Vit/krom Top 50 W 300 mm Svart Top 50 W 300 mm Vit/krom Top 50 W spotlight (exklusive arm) Som ovan men levereras utan arm för den som vill kombinera med armar i andra längder och färger än ovan beskrivna standardutföranden Top 50 W Svart Top 50 W Vit Top 50 W Krom Top 50 W Titan Top 50W (exklusive arm) Avbländningstillbehör Kono för Top Dekorativ metallkon som förhindrar bländning åt sidorna och bakom armaturen. Mått: Ø70x53 mm Kono avbländningstillbehör Svart Kono avbländningstillbehör Vit Kono avbländningstillbehör Krom Kono avbländningstillbehör Titan Avbländningstillbehör Kono Dekorglas VY för Top Glaskon som förhindrar bländning. Mått: Ø80x70 mm Dekorglas VY Vit Dekorglas VY Rak arm för spotlight Arm i metall med kontakt i båda ändar för montering mellan spotlight och adapter/takfäste/trafo. Artikelnr E-nr Beskrivning Armlängd Färg Arm 50 mm Svart Arm 50 mm Krom Arm 50 mm Titan Arm 100 mm Svart Arm 100 mm Krom Arm 100 mm Titan Arm 300 mm Svart Arm 300 mm Krom Arm 300 mm Titan Rak arm Arm 600 mm Svart Arm 600 mm Krom Arm 600 mm Titan 45

18 Minitrack skenor och spotlights 12 V 24 1 Minitrack rak skena Den raka skenan finns i tre standardlängder: 1000, 2000 och 3000 mm. Skenan kan även kapas i lämpliga längder. Skenan skruvas dikt tak direkt genom skenan. Antingen används de förborrade hålen eller så görs nya på lämpliga ställen. Skenan kan också wirependlas.12 V/25 A, max 300 W. Klass III, skall anslutas till 12V SELV. Artikelnr E-nr Beskrivning Längd Färg Minitrack rak 1000 mm Vit Minitrack rak 1000 mm Svart Minitrack rak 1000 mm Aluminium 1 Minitrack rak skena Minitrack rak 2000 mm Vit Minitrack rak 2000 mm Svart Minitrack rak 2000 mm Aluminium Minitrack rak 3000 mm Vit Minitrack rak 3000 mm Svart Minitrack rak 3000 mm Aluminium 2 Minitrack anslutningsdon Ändstycke för strömförsörjning från ena änden på skenan. Längd: 42 mm. 12 V/25 A Anslutningsdon Vit Anslutningsdon Svart 3 Minitrack centralt, dubbelt anslutningsdon Centralstycke för strömförsörjning av två skenor från samma punkt. Längd: 75 mm. 12 V/2 st 25 A. 2/3 Minitrack anslutningsdon Anslutningsdon, dubbelt Vit Anslutningsdon, dubbelt Svart 4 Minitrack rak skarv Kopplingsdon för rak koppling mellan skenor. Skarvstycket skjuts till hälften in i vardera skenan och påverkar inte längden Rak skarv Vit Rak skarv Svart 4 Minitrack rak skarv 5 Minitrack adapter Adapter med kontakt för anslutning till spotlightarm samt snabbfäste för montering på Minitrack-skena. 12 V/10 A Adapter Vit Adapter Svart 5 Minitrack adapter 46

19 Minitrack skenor och spotlights 12 V 1 Minitrack ändlock Ändavslut för snygg, skyddande avslutning på skenan Ändlock Vit Ändlock Svart 1 Minitrack ändlock 2 Minitrack wireupphäng, komplett Komplett set: takkrok med täckkon, fäste för skena och 1,8 m wire Wireupphäng, komplett Vit Wireupphäng, komplett Svart Minitrack täcklock (finns ej på bild) Täcklock av aluminium som används då man vill täcka öppningen i skenan. Längd: 500 mm 2 Minitrack wireupphäng Täcklock Vit Täcklock Svart Täcklock Aluminium Täcklock Krom 3 Minitrack hörnstycke 90 Fast hörn för horisontell, rätvinklig, koppling mellan skenor. Mått (LxB): 55x55 mm 3 Minitrack hörnstycke Hörnstycke 90 Vit Hörnstycke 90 Svart 4 Minitrack transformator Elektronisk transformator med instickskoppling för direkt anslutning till Minitrackskenans ände. Skenans längd får vara max 2 m vid användande av dessa transformatorer. 230 V/12V. Klass II. 250 VA (min 100 W, max 250 W belastning) Minitrack trafo 250 VA Vit Minitrack trafo 250 VA Svart Extern transformator, järnkärna (finns ej på bild) För anslutning till skena med ledning via anslutningsdon. En utgång sekundärt. Fast installation. 230 V/11,5 V. 4 Minitrack transformator Extern trafo 120 VA Grå Extern trafo 150 VA Grå Extern trafo 200 VA Grå Extern trafo 300 VA Grå Extern transformator, elektronisk (finns ej på bild) För anslutning till skena med ledning via anslutningsdon. Med elektronisk transformator är maxlängden på sekundärsidan två meter. Fast installation. 230 V/11,5 V Extern trafo 60 VA Vit Extern trafo 105 VA Vit Extern trafo 150 VA Vit Extern trafo 200 VA Vit 5 Minitrack tak-/väggfäste, infällt 5 Minitrack tak-/väggfäste, infällt För infällt montage. Används tillsammans med arm för att montera 1 x spotlight på vägg eller i tak. Skall anslutas till 12 V SELV. Vid infällnad i mjuka undertak krävs avlastning. Håltagning: Ø 50 mm. 12 V/max 50W Tak-/väggfäste, infällt Svart Tak-/väggfäste, infällt Vit Tak-/väggfäste, infällt Krom Tak-/väggfäste, infällt Titan 47
