1 VA-Forsk rapport Nr Generella säkerhetsregler för täthetsprovning med luft av självfallsledningar Dan Ekbäck VA-Forsk

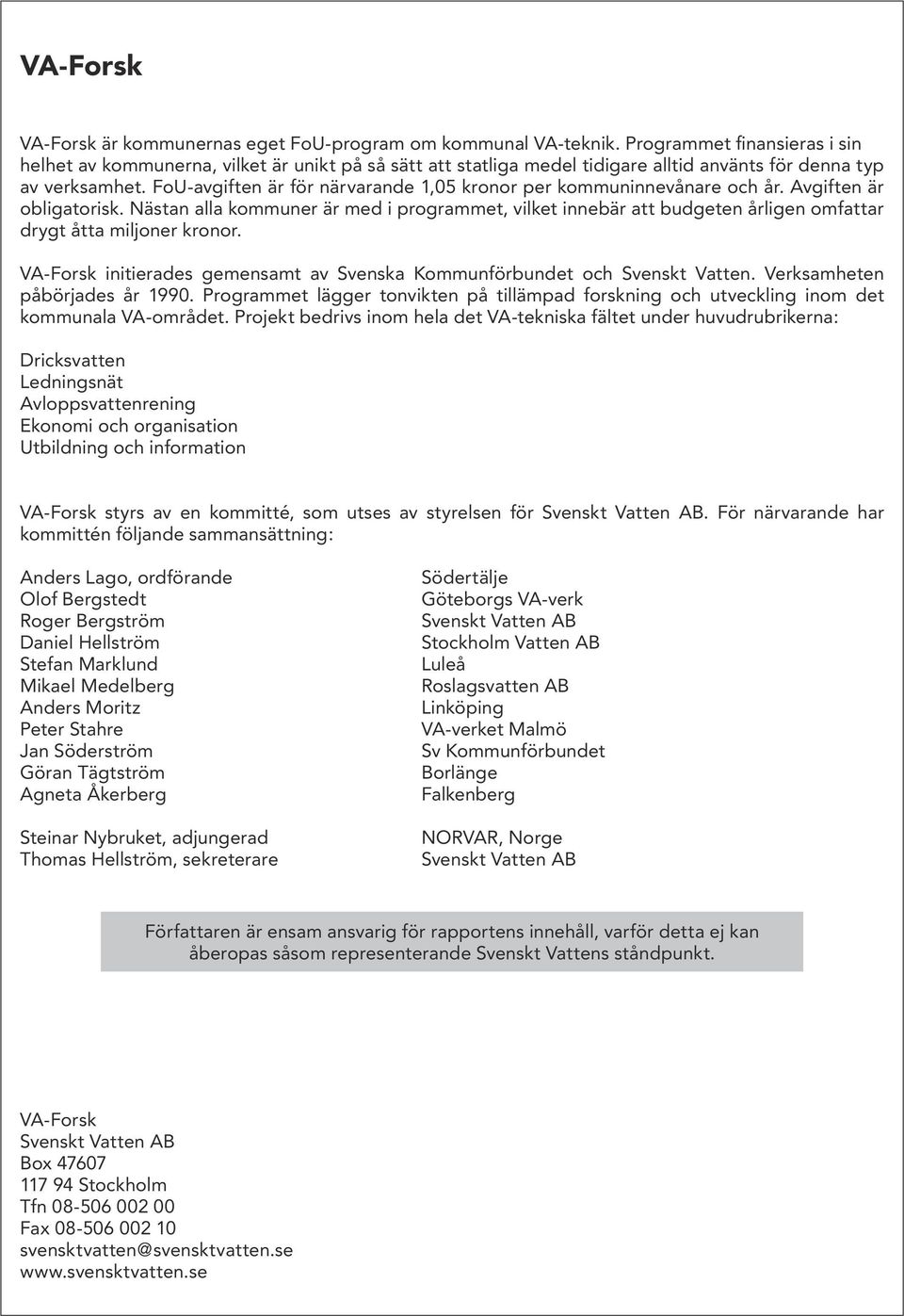

2 VA-Forsk VA-Forsk är kommunernas eget FoU-program om kommunal VA-teknik. Programmet finansieras i sin helhet av kommunerna, vilket är unikt på så sätt att statliga medel tidigare alltid använts för denna typ av verksamhet. FoU-avgiften är för närvarande 1,05 kronor per kommuninnevånare och år. Avgiften är obligatorisk. Nästan alla kommuner är med i programmet, vilket innebär att budgeten årligen omfattar drygt åtta miljoner kronor. VA-Forsk initierades gemensamt av Svenska Kommunförbundet och Svenskt Vatten. Verksamheten påbörjades år Programmet lägger tonvikten på tillämpad forskning och utveckling inom det kommunala VA-området. Projekt bedrivs inom hela det VA-tekniska fältet under huvudrubrikerna: Dricksvatten Ledningsnät Avloppsvattenrening Ekonomi och organisation Utbildning och information VA-Forsk styrs av en kommitté, som utses av styrelsen för Svenskt Vatten AB. För närvarande har kommittén följande sammansättning: Anders Lago, ordförande Olof Bergstedt Roger Bergström Daniel Hellström Stefan Marklund Mikael Medelberg Anders Moritz Peter Stahre Jan Söderström Göran Tägtström Agneta Åkerberg Steinar Nybruket, adjungerad Thomas Hellström, sekreterare Södertälje Göteborgs VA-verk Svenskt Vatten AB Stockholm Vatten AB Luleå Roslagsvatten AB Linköping VA-verket Malmö Sv Kommunförbundet Borlänge Falkenberg NORVAR, Norge Svenskt Vatten AB Författaren är ensam ansvarig för rapportens innehåll, varför detta ej kan åberopas såsom representerande Svenskt Vattens ståndpunkt. VA-Forsk Svenskt Vatten AB Box Stockholm Tfn Fax svensktvatten@svensktvatten.se

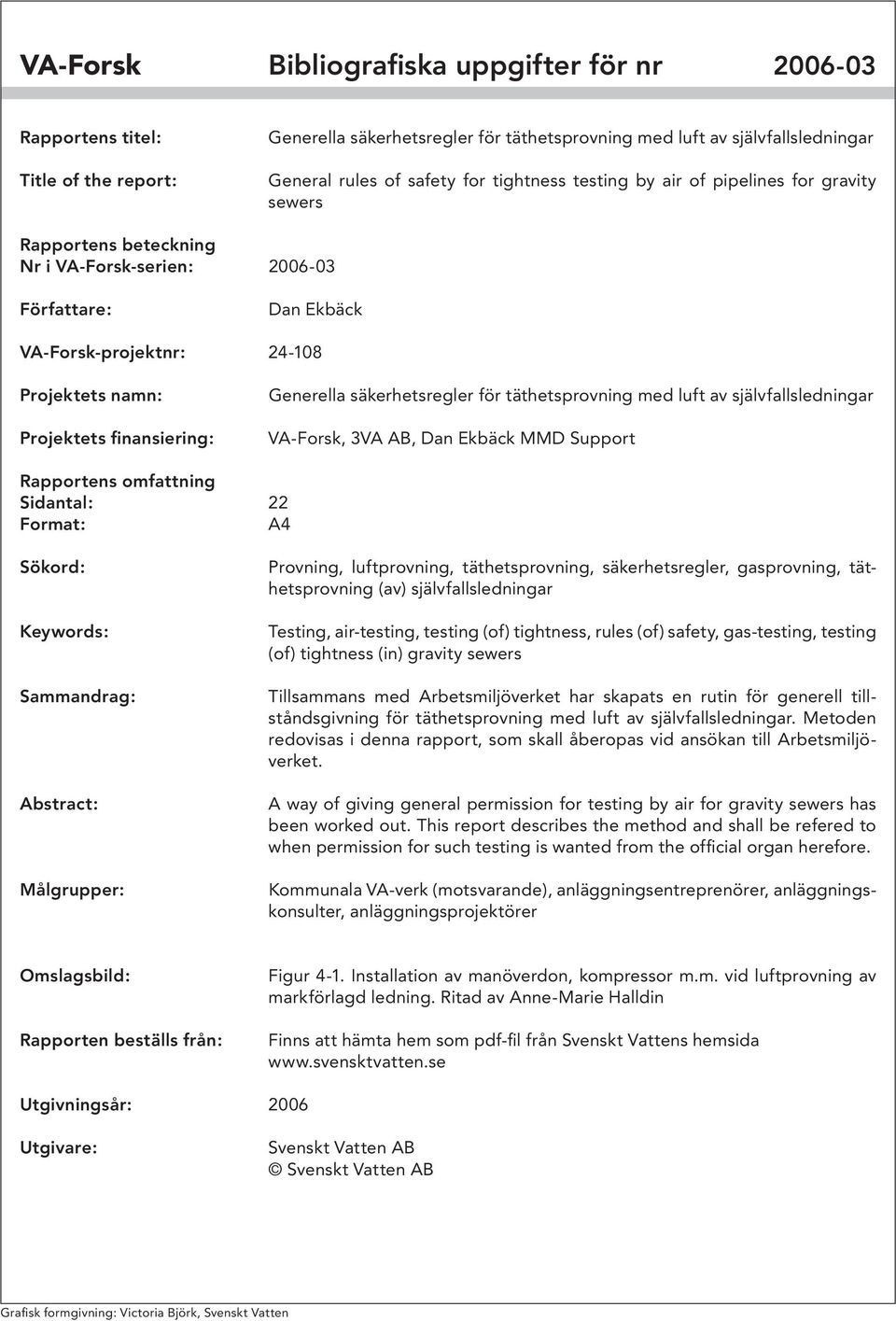

3 VA-Forsk Bibliografiska uppgifter för nr Rapportens titel: Title of the report: Generella säkerhetsregler för täthetsprovning med luft av självfallsledningar General rules of safety for tightness testing by air of pipelines for gravity sewers Rapportens beteckning Nr i VA-Forsk-serien: Författare: Dan Ekbäck VA-Forsk-projektnr: Projektets namn: Projektets finansiering: Generella säkerhetsregler för täthetsprovning med luft av självfallsledningar VA-Forsk, 3VA AB, Dan Ekbäck MMD Support Rapportens omfattning Sidantal: 22 Format: A4 Sökord: Keywords: Sammandrag: Abstract: Målgrupper: Provning, luftprovning, täthetsprovning, säkerhetsregler, gasprovning, täthetsprovning (av) självfallsledningar Testing, air-testing, testing (of) tightness, rules (of) safety, gas-testing, testing (of) tightness (in) gravity sewers Tillsammans med Arbetsmiljöverket har skapats en rutin för generell tillståndsgivning för täthetsprovning med luft av självfallsledningar. Metoden redovisas i denna rapport, som skall åberopas vid ansökan till Arbetsmiljöverket. A way of giving general permission for testing by air for gravity sewers has been worked out. This report describes the method and shall be refered to when permission for such testing is wanted from the official organ herefore. Kommunala VA-verk (motsvarande), anläggningsentreprenörer, anläggningskonsulter, anläggningsprojektörer Omslagsbild: Rapporten beställs från: Figur 4-1. Installation av manöverdon, kompressor m.m. vid luftprovning av markförlagd ledning. Ritad av Anne-Marie Halldin Finns att hämta hem som pdf-fil från Svenskt Vattens hemsida Utgivningsår: 2006 Utgivare: Svenskt Vatten AB Svenskt Vatten AB Grafisk formgivning: Victoria Björk, Svenskt Vatten

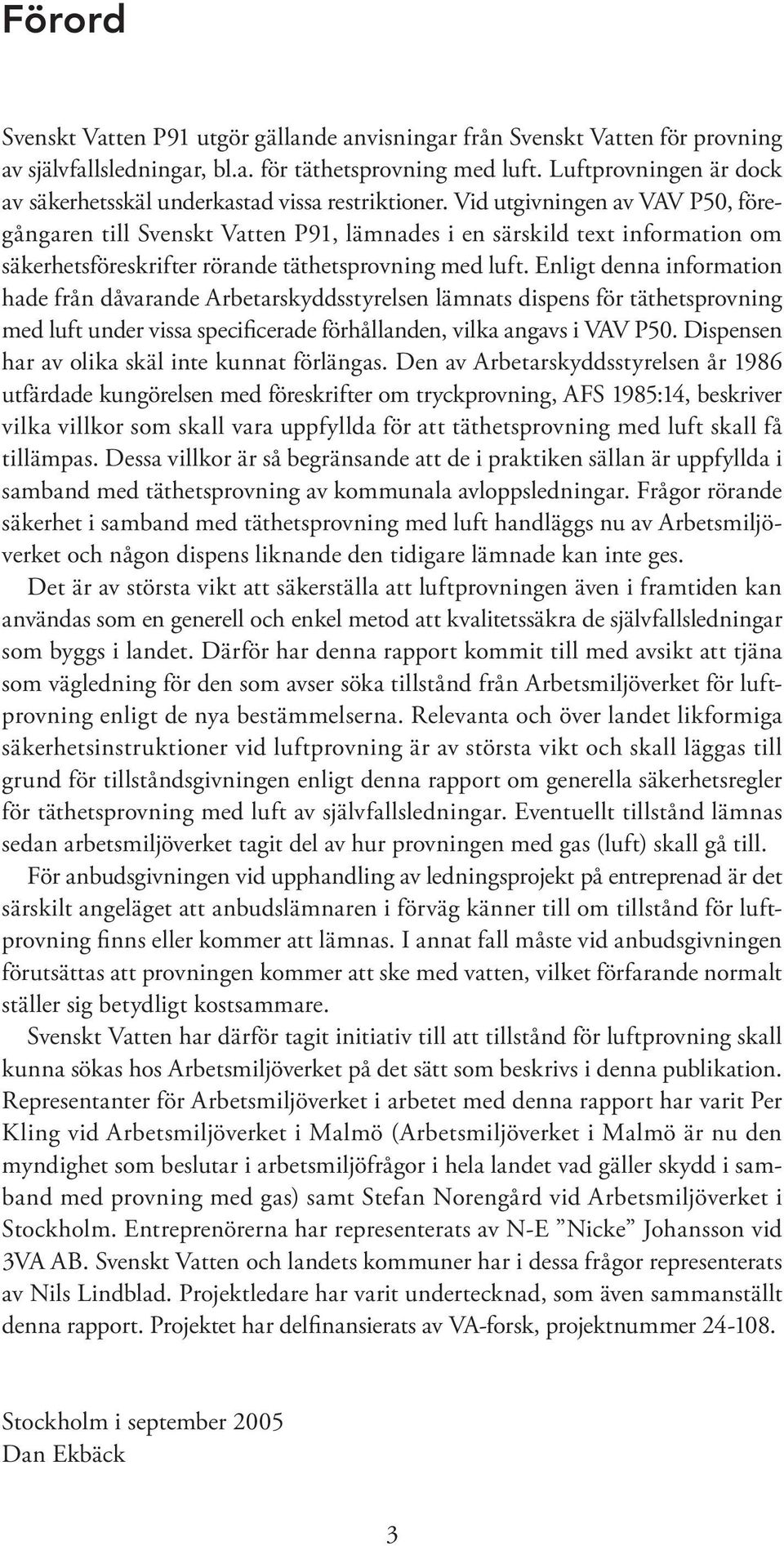

4 Förord Svenskt Vatten P91 utgör gällande anvisningar från Svenskt Vatten för provning av självfallsledningar, bl.a. för täthetsprovning med luft. Luftprovningen är dock av säkerhetsskäl underkastad vissa restriktioner. Vid utgivningen av VAV P50, föregångaren till Svenskt Vatten P91, lämnades i en särskild text information om säkerhetsföreskrifter rörande täthetsprovning med luft. Enligt denna information hade från dåvarande Arbetarskyddsstyrelsen lämnats dispens för täthetsprovning med luft under vissa specificerade förhållanden, vilka angavs i VAV P50. Dispensen har av olika skäl inte kunnat förlängas. Den av Arbetarskyddsstyrelsen år 1986 utfärdade kungörelsen med föreskrifter om tryckprovning, AFS 1985:14, beskriver vilka villkor som skall vara uppfyllda för att täthetsprovning med luft skall få tillämpas. Dessa villkor är så begränsande att de i praktiken sällan är uppfyllda i samband med täthetsprovning av kommunala avloppsledningar. Frågor rörande säkerhet i samband med täthetsprovning med luft handläggs nu av Arbetsmiljöverket och någon dispens liknande den tidigare lämnade kan inte ges. Det är av största vikt att säkerställa att luftprovningen även i framtiden kan användas som en generell och enkel metod att kvalitetssäkra de självfallsledningar som byggs i landet. Därför har denna rapport kommit till med avsikt att tjäna som vägledning för den som avser söka tillstånd från Arbetsmiljöverket för luftprovning enligt de nya bestämmelserna. Relevanta och över landet likformiga säkerhetsinstruktioner vid luftprovning är av största vikt och skall läggas till grund för tillståndsgivningen enligt denna rapport om generella säkerhetsregler för täthetsprovning med luft av självfallsledningar. Eventuellt tillstånd lämnas sedan arbetsmiljöverket tagit del av hur provningen med gas (luft) skall gå till. För anbudsgivningen vid upphandling av ledningsprojekt på entreprenad är det särskilt angeläget att anbudslämnaren i förväg känner till om tillstånd för luftprovning finns eller kommer att lämnas. I annat fall måste vid anbudsgivningen förutsättas att provningen kommer att ske med vatten, vilket förfarande normalt ställer sig betydligt kostsammare. Svenskt Vatten har därför tagit initiativ till att tillstånd för luftprovning skall kunna sökas hos Arbetsmiljöverket på det sätt som beskrivs i denna publikation. Representanter för Arbetsmiljöverket i arbetet med denna rapport har varit Per Kling vid Arbetsmiljöverket i Malmö (Arbetsmiljöverket i Malmö är nu den myndighet som beslutar i arbetsmiljöfrågor i hela landet vad gäller skydd i samband med provning med gas) samt Stefan Norengård vid Arbetsmiljöverket i Stockholm. Entreprenörerna har representerats av N-E Nicke Johansson vid 3VA AB. Svenskt Vatten och landets kommuner har i dessa frågor representerats av Nils Lindblad. Projektledare har varit undertecknad, som även sammanställt denna rapport. Projektet har delfinansierats av VA-forsk, projektnummer Stockholm i september 2005 Dan Ekbäck

5 4

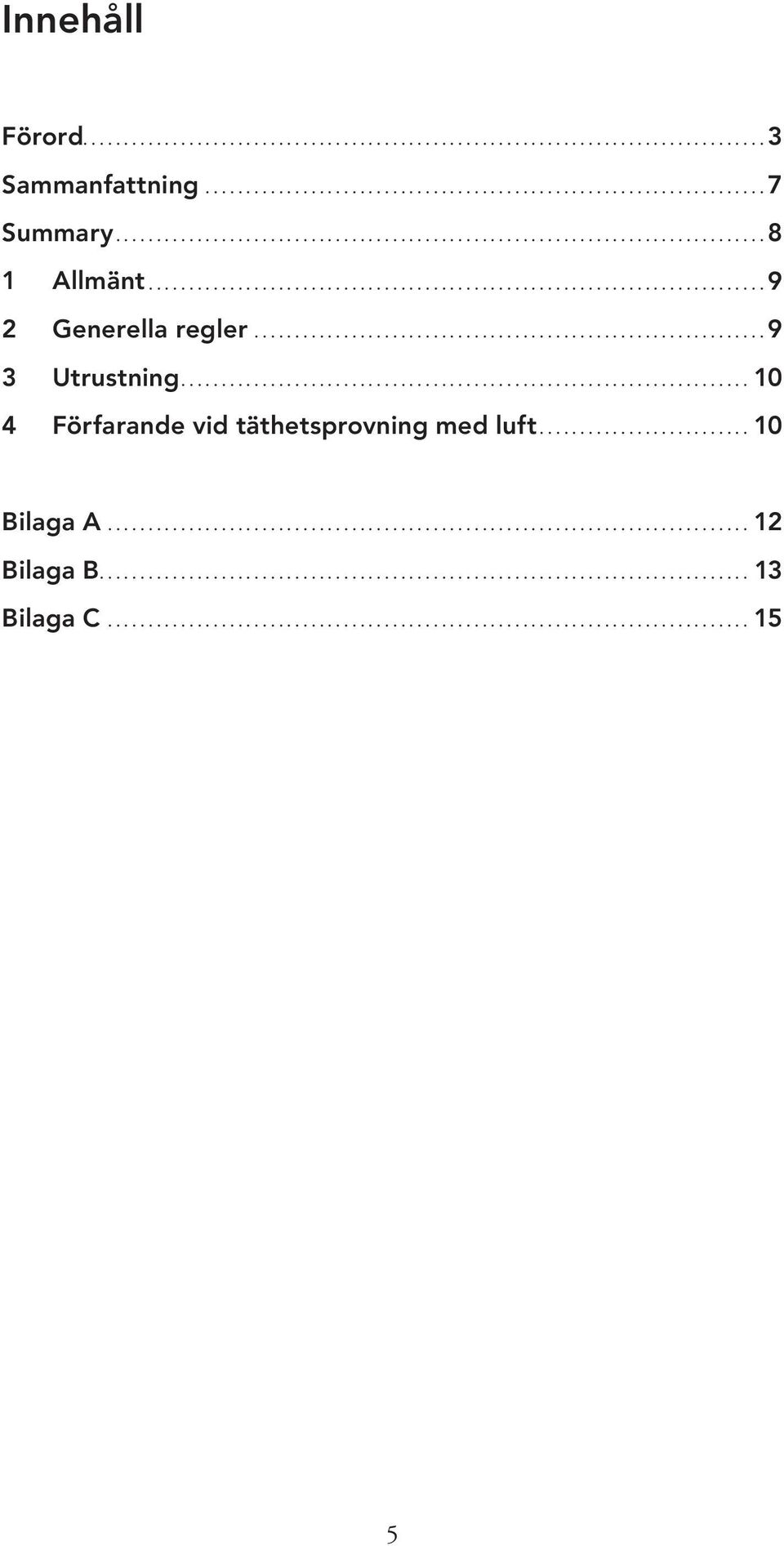

6 Innehåll Förord Sammanfattning Summary Allmänt Generella regler Utrustning Förfarande vid täthetsprovning med luft Bilaga A Bilaga B Bilaga C

7 6

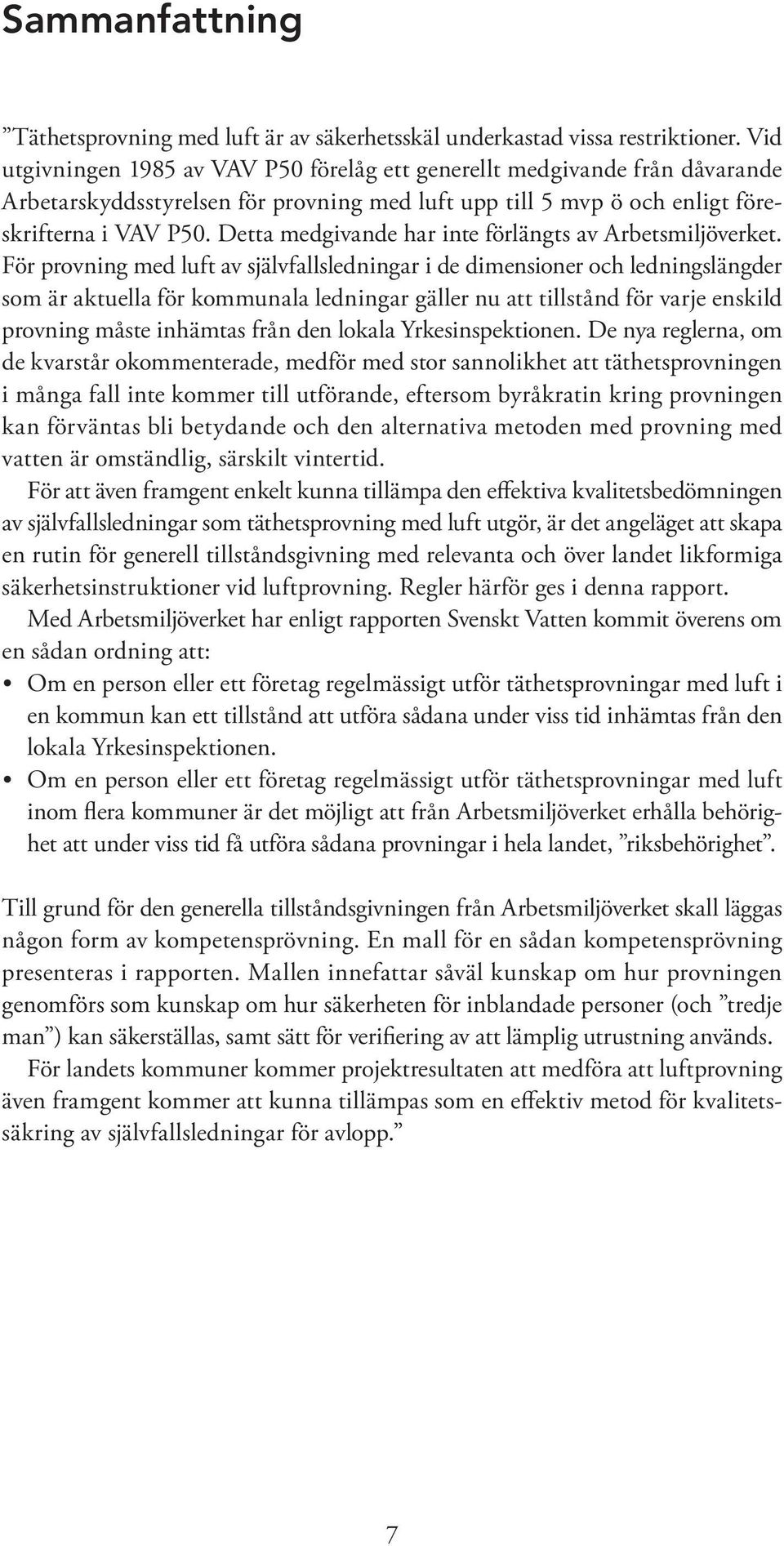

8 Sammanfattning Täthetsprovning med luft är av säkerhetsskäl underkastad vissa restriktioner. Vid utgivningen 1985 av VAV P50 förelåg ett generellt medgivande från dåvarande Arbetarskyddsstyrelsen för provning med luft upp till 5 mvp ö och enligt föreskrifterna i VAV P50. Detta medgivande har inte förlängts av Arbetsmiljöverket. För provning med luft av självfallsledningar i de dimensioner och ledningslängder som är aktuella för kommunala ledningar gäller nu att tillstånd för varje enskild provning måste inhämtas från den lokala Yrkesinspektionen. De nya reglerna, om de kvarstår okommenterade, medför med stor sannolikhet att täthetsprovningen i många fall inte kommer till utförande, eftersom byråkratin kring provningen kan förväntas bli betydande och den alternativa metoden med provning med vatten är omständlig, särskilt vintertid. För att även framgent enkelt kunna tillämpa den effektiva kvalitetsbedömningen av självfallsledningar som täthetsprovning med luft utgör, är det angeläget att skapa en rutin för generell tillståndsgivning med relevanta och över landet likformiga säkerhetsinstruktioner vid luftprovning. Regler härför ges i denna rapport. Med Arbetsmiljöverket har enligt rapporten Svenskt Vatten kommit överens om en sådan ordning att: Om en person eller ett företag regelmässigt utför täthetsprovningar med luft i en kommun kan ett tillstånd att utföra sådana under viss tid inhämtas från den lokala Yrkesinspektionen. Om en person eller ett företag regelmässigt utför täthetsprovningar med luft inom flera kommuner är det möjligt att från Arbetsmiljöverket erhålla behörighet att under viss tid få utföra sådana provningar i hela landet, riksbehörighet. Till grund för den generella tillståndsgivningen från Arbetsmiljöverket skall läggas någon form av kompetensprövning. En mall för en sådan kompetensprövning presenteras i rapporten. Mallen innefattar såväl kunskap om hur provningen genomförs som kunskap om hur säkerheten för inblandade personer (och tredje man ) kan säkerställas, samt sätt för verifiering av att lämplig utrustning används. För landets kommuner kommer projektresultaten att medföra att luftprovning även framgent kommer att kunna tillämpas som en effektiv metod för kvalitetssäkring av självfallsledningar för avlopp.

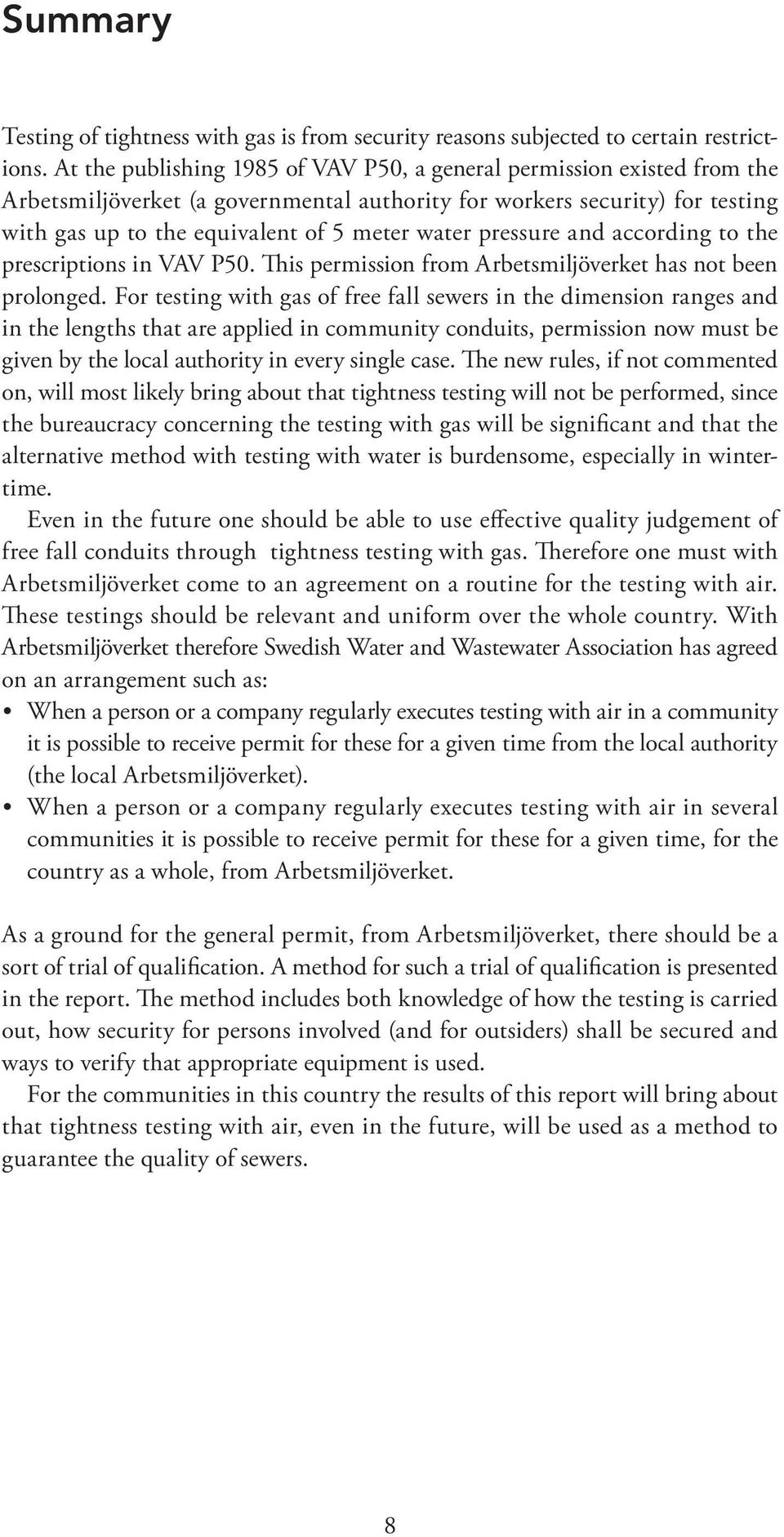

9 Summary Testing of tightness with gas is from security reasons subjected to certain restrictions. At the publishing 1985 of VAV P50, a general permission existed from the Arbetsmiljöverket (a governmental authority for workers security) for testing with gas up to the equivalent of 5 meter water pressure and according to the prescriptions in VAV P50. This permission from Arbetsmiljöverket has not been prolonged. For testing with gas of free fall sewers in the dimension ranges and in the lengths that are applied in community conduits, permission now must be given by the local authority in every single case. The new rules, if not commented on, will most likely bring about that tightness testing will not be performed, since the bureaucracy concerning the testing with gas will be significant and that the alternative method with testing with water is burdensome, especially in wintertime. Even in the future one should be able to use effective quality judgement of free fall conduits through tightness testing with gas. Therefore one must with Arbetsmiljöverket come to an agreement on a routine for the testing with air. These testings should be relevant and uniform over the whole country. With Arbetsmiljöverket therefore Swedish Water and Wastewater Association has agreed on an arrangement such as: When a person or a company regularly executes testing with air in a community it is possible to receive permit for these for a given time from the local authority (the local Arbetsmiljöverket). When a person or a company regularly executes testing with air in several communities it is possible to receive permit for these for a given time, for the country as a whole, from Arbetsmiljöverket. As a ground for the general permit, from Arbetsmiljöverket, there should be a sort of trial of qualification. A method for such a trial of qualification is presented in the report. The method includes both knowledge of how the testing is carried out, how security for persons involved (and for outsiders) shall be secured and ways to verify that appropriate equipment is used. For the communities in this country the results of this report will bring about that tightness testing with air, even in the future, will be used as a method to guarantee the quality of sewers. 8

10 1 Allmänt För tillståndsgivningen enligt denna publikation om generella säkerhetsregler för täthetsprovning med luft av självfallsledningar gäller: 1. Om en person eller ett företag regelmässigt utför täthetsprovningar med luft i en kommun kan ett tillstånd att utföra sådana under en viss tid inhämtas från den lokala Arbetsmiljöinspektionen. 2. Om en person eller ett företag regelmässigt utför täthetsprovningar med luft inom flera kommuner är det möjligt att från Arbetsmiljöverket erhålla behörighet att under en viss tid få utföra sådana provningar i hela landet, riksbehörighet. 2 Generella regler Provning skall enligt Svenskt Vatten P91 omfatta hela ledningslängden och utföras i etapper genom provning av angivna delsträckor. För ledning i ledningsgrav skall provning utföras mellan två brunnnar om annat inte angivits. Provning skall, enligt Svenskt Vatten P91, utföras i nära anslutning till att ledningen installerats. För ledning i ledningsgrav gäller därvid att återfyllningsarbetet skall vara avslutat. Om brunnar skall täthetsprovas gäller för ledning i ledningsgrav att återfyllningsarbetet kring aktuell brunn skall vara avslutat. Provningssträckan bedöms med avseende på täthet genom att sambandet mellan provningstid och trycksänkning bestäms. Förfarandet illustreras schematiskt i figur 2-1. Vid provning med luft skall: 1. föreskrifterna i Arbetsmiljöverkets publikation AFS1985:14 (bilaga C) iakttas i tillämpliga delar 2. anvisningarna i Svenskt Vatten P91 följas 3. sådan kompletterande information iakttas som ges i denna rapport om generella säkerhetsregler för täthetsprovning med luft av självfallsledningar. Arbetsmiljöverkets beslut meddelas skriftligt. Exempel på besked från Arbetsmiljöverkets ges i bilaga B. Ledningssträcka i mark, som inte är möjlig att prova sedan återfyllning skett, måste provas före återfyllning. Sådan provning bör ske i kontrollants närvaro. Föreskrifterna om täthetsprovning av friliggande ledning skall därvid följas. L = provningssträckans längd l 0 = nominell rörlängd h = tillåten trycksänkning under provningstiden T d = inre rördiameter Figur 2-1. Princip för täthetsprovning med luft. 9

11 Kommentar: Om det stipuleras i teknisk beskrivning/ motsvarande att provning skall utföras av ledning i ledningsgrav skall sådan provning enligt anvisningarna i Svenskt Vatten P91 utföras sedan återfyllningsarbetet avslutats. Täthetsprovning med luft är dock en så enkel och snabb metod att det är realistiskt att tänka sig att den som ansvarar för läggningen finner det lämpligt att kontrollera läggningsarbetet genom en täthetsprovning även innan ledningsgraven återfylls. Ett skadat eller eljest läckande rör eller en otät fog upptäcks då på ett tidigt stadium när ett rörbyte eller en omfogning lätt kan ske. Vid sådan provning, som sker innan ledningsgraven återfylls, skall från säkerhetssynpunkt ovanstående regler om täthetsprovning av friliggande ledning följas. 3 Utrustning Följande utrustning med angivna egenskaper skall användas vid provningen. Eventuella förtydliganden, ändringar eller kompletteringar till denna beskrivning över utrustningen eller över utrustningens egenskaper vid luftprovningen inlämnas till Arbetsmiljöverket tillsammans med ansökan om tillstånd att utföra provningen. Utrustningen är mobil. Reduceringsventiler Utrustningsdetalj Kompressor Slangar Manöverdon Manometrar Egenskaper Kompressorns högsta kapacitet skall vara ca 200 l/min. Armerade tryckluftslangar skall användas. Dimensionen skall vara DN 6 (6 mm). Kopplingar till slangar skall vara gängade och O-ringstätade. Manöverdon skall kunna utrustas med kondensvattenfälla, överströmningsventil och manometer. Manometrar skall vara analoga och utförda enligt SMS 1554, klass 1. Stigarrör Stigarrör skall ha dimensionen DN 20 (20 mm). Röret skall vid alla provningar vara fyllt med spritblandning för 20 C. Rören skall vara påbyggbara 1 3 mm (tryckvakt) Spritdoserare Spritdoserare skall vara av genomströmningstyp. Reduceringsventiler skall vara av fjädertyp med arbetsområde 0 8 Bar. 4 Förfarande vid täthetsprovning med luft Eventuella förtydliganden, ändringar eller kompletteringar till denna beskrivning över förfarandet vid luftprovningen inlämnas till Arbetsmiljöverket tillsammans med ansökan om tillstånd att utföra provningen. Förfarandet vid installation av provningsutrustning beskrivs i figur 4-1. Detalj av manöverdon enligt figur 4-1 visas i figur 4-2. Täthetsprovning med luft skall gå till på följande sätt. 1. Provningen leds av sakkunnig person. 2. Provområdet skyltas med Provtryckning med gas, eller med liknande skylt, och får inte beträdas av annan än den personal som är direkt engagerade i provtryckningen. Engagerad personal befinner sig under provtryckningen normalt i annat plan än ledningen eller bakom lämpligt skydd. 3. Provningen utförs genom att ledningen och eventuella tillhörande brunnar sätts under det högsta tryck som tillåts. Efter det att trycket stabiliserats mäts trycksänkningen under en förutbestämd tid. (Stabiliseringstiden varierar med stighastighet och temperaturskillnad på ledning och inpumpad luft.) Fyllnadstiden är minst 2 minuter per meter vattenpelare. Vid halva tryckhöjden avbryts tryckstegringen för delkontroll av dels sjunkningen, dels synliga delar av ledningen. Tryckstegringen återupptas därefter tills fullt provtryck erhållits. Upptäcks avvikelse avbryts provningen och återupptas efter eventuell reparation. 10

12 Figur 4-1. Installation av manöverdon, kompressor m.m. vid luftprovning av markförlagd ledning. Figur 4-2. Detalj av manöverdon i installation enligt figur Inga åtgärder vidtas på trycksatt ledning. Eventuell läcksökning sker med reducerat tryck eller med reducerad volym. (Reducerad volym åstadkoms genom att ledningen delas upp i mindre enheter.) 5. Varje dag som utrustningen används sker funktionskontroll och kalibrering mot kontrollventil eller kontrollmanometer. Kontrollen journalförs. Samtidigt sker renblåsning och okulärbesiktning av slangar, reduceringsventiler, manometrar och kopplingar. Defekta komponenter byts omedelbart. 6. Ledningens öppna ändar tätas med expanderande proppar vilka, om så erfordras, säkras mot utglidning. Luft införs i ledningen från en kompressor via manöverdon med slang. Från ledningen går en slang till ett s.k. stigarrör för kontroll av invändigt övertryck. Stigarröret utgör samtidigt säkerhetsventil. 11

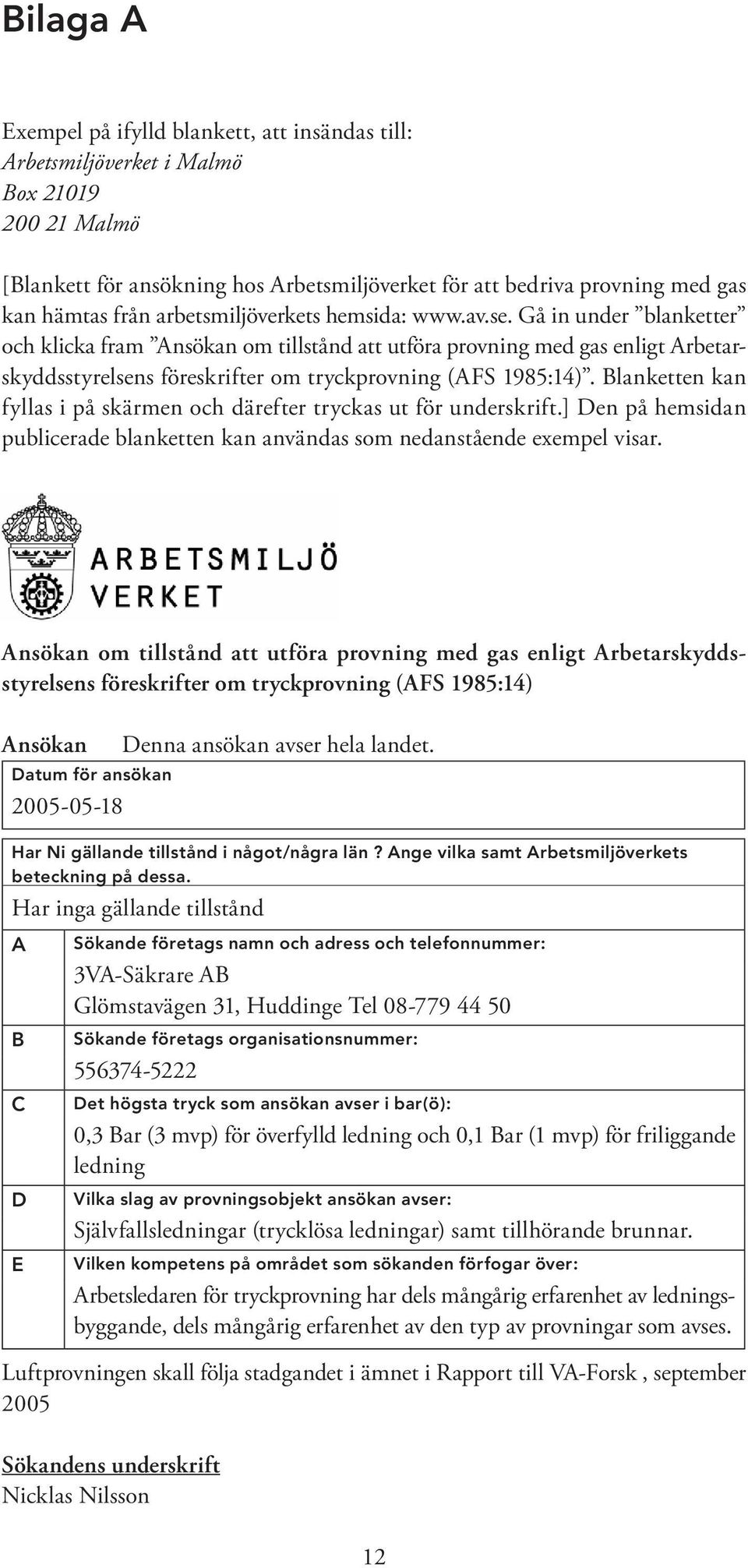

13 Bilaga A Exempel på ifylld blankett, att insändas till: Arbetsmiljöverket i Malmö Box Malmö [Blankett för ansökning hos Arbetsmiljöverket för att bedriva provning med gas kan hämtas från arbetsmiljöverkets hemsida: Gå in under blanketter och klicka fram Ansökan om tillstånd att utföra provning med gas enligt Arbetarskyddsstyrelsens föreskrifter om tryckprovning (AFS 1985:14). Blanketten kan fyllas i på skärmen och därefter tryckas ut för underskrift.] Den på hemsidan publicerade blanketten kan användas som nedanstående exempel visar. Ansökan om tillstånd att utföra provning med gas enligt Arbetarskyddsstyrelsens föreskrifter om tryckprovning (AFS 1985:14) Ansökan Datum för ansökan Denna ansökan avser hela landet. Har Ni gällande tillstånd i något/några län? Ange vilka samt Arbetsmiljöverkets beteckning på dessa. Har inga gällande tillstånd A B C D E Sökande företags namn och adress och telefonnummer: 3VA-Säkrare AB Glömstavägen 31, Huddinge Tel Sökande företags organisationsnummer: Det högsta tryck som ansökan avser i bar(ö): 0,3 Bar (3 mvp) för överfylld ledning och 0,1 Bar (1 mvp) för friliggande ledning Vilka slag av provningsobjekt ansökan avser: Självfallsledningar (trycklösa ledningar) samt tillhörande brunnar. Vilken kompetens på området som sökanden förfogar över: Arbetsledaren för tryckprovning har dels mångårig erfarenhet av ledningsbyggande, dels mångårig erfarenhet av den typ av provningar som avses. Luftprovningen skall följa stadgandet i ämnet i Rapport till VA-Forsk, september 2005 Sökandens underskrift Nicklas Nilsson 12

14 Bilaga B Arbetsmiljöverkets beslut meddelas skriftligt enligt exempel nedan. 13

15 14

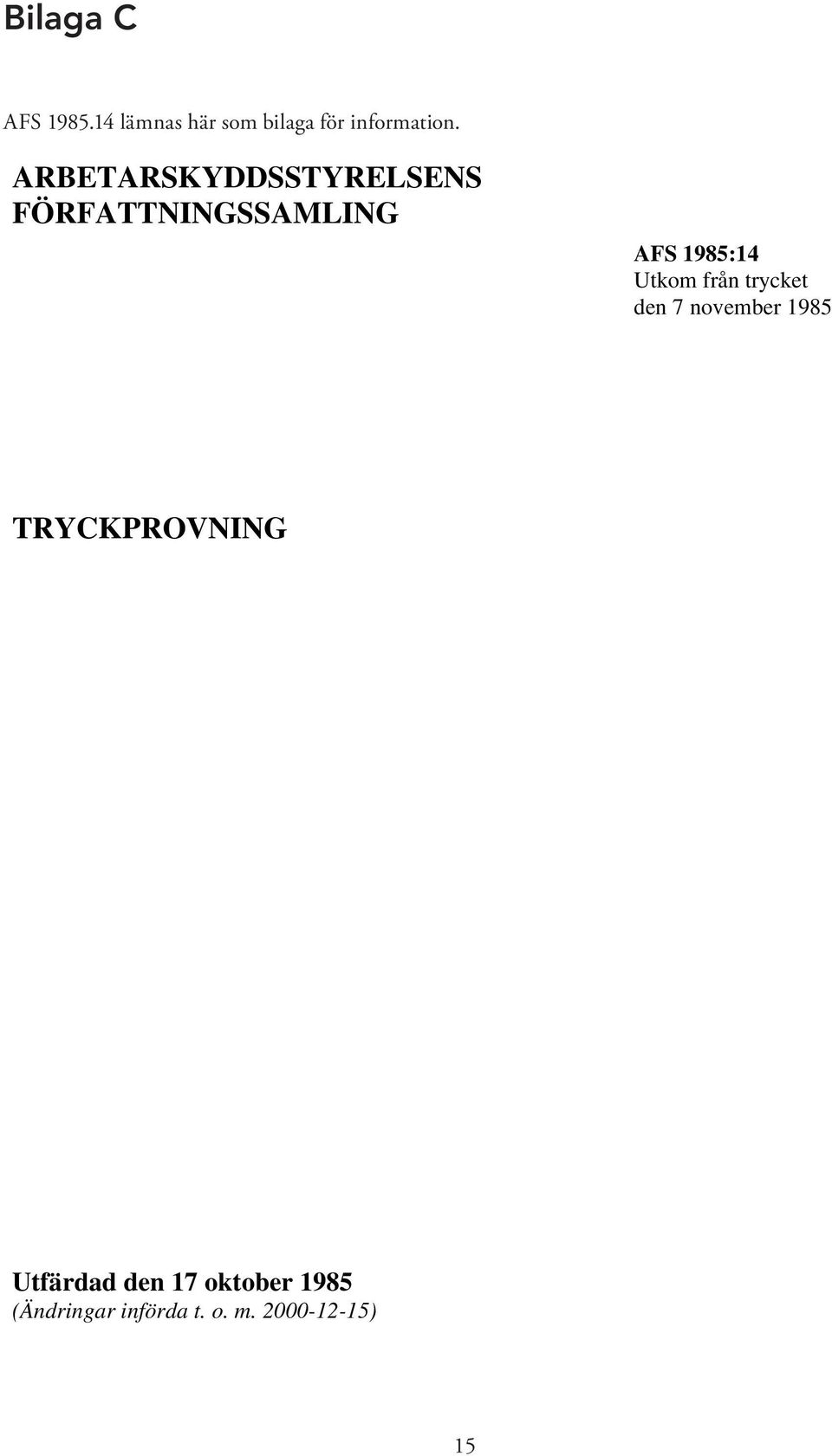

16 Bilaga C AFS lämnas här som bilaga för information. ARBETARSKYDDSSTYRELSENS FÖRFATTNINGSSAMLING AFS 1985:14 Utkom från trycket den 7 november 1985 TRYCKPROVNING Utfärdad den 17 oktober 1985 (Ändringar införda t. o. m ) 15

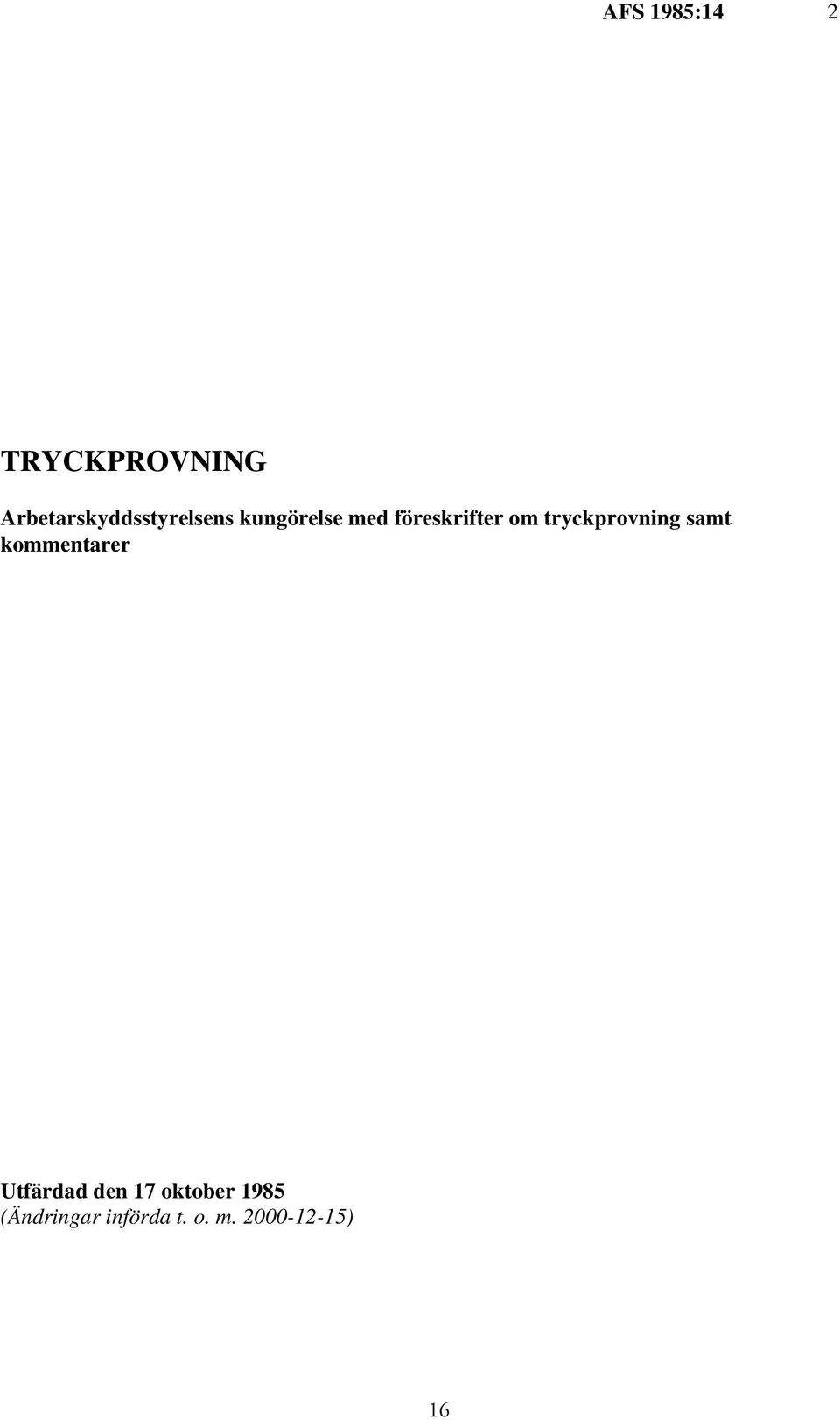

17 AFS 1985:14 2 TRYCKPROVNING Arbetarskyddsstyrelsens kungörelse med föreskrifter om tryckprovning samt kommentarer Utfärdad den 17 oktober 1985 (Ändringar införda t. o. m ) 16

18 AFS 1985:14 3 Arbetarskyddsstyrelsens kungörelse med föreskrifter om tryckprovning Utfärdad den 17 oktober 1985 (Ändringar införda t. o. m ) Arbetarskyddsstyrelsen meddelar med stöd av 18 arbetsmiljöförordningen (SFS 1977:1166) följande föreskrifter. Tillämpningsområde 1 Dessa föreskrifter gäller skydd mot olycksfall vid provning av teknisk anordning med övertryck eller undertryck. Bestämmelserna i 6-7 gäller inte vid officiell provning. Allmänt 2 Före provning med över- eller undertryck skall en bedömning göras som visar att anordningen är dimensionerad för det avsedda provtrycket. Provningen skall ledas av sakkunnig person och utföras så att risk för olycksfall undviks. Anordningen skall vara uppställd eller monterad så att rörelser, som orsakas av trycksättningen inte medför för anordningen skadliga tillsatskrafter. 3 Vid provning med övertryck skall öppningar vara tätade så att lock och liknande inte lossnar vid trycksättning. Vid provningen skall vatten eller annan vätska användas. Gas får dock användas när provning med vätska inte är möjlig eller inte är lämplig av processtekniska eller materialtekniska skäl. 4 Provningstemperaturen skall väljas med hänsyn till materialets slagseghet, så att det inte finns risk för sprödbrott. Trycket skall höjas så långsamt att deformationer och försvagningar upptäcks innan material, fogar, packningar eller liknande går sönder. Trycket skall mätas med tillförlitlig tryckmätare. Provning med vätska 5 Före provning med vätska skall undersökas om anordningen och dess fundament eller upphängning tål den ökade belastningen av vätskans tyngd. Anordningen skall om möjligt fyllas helt med vätska så att den avluftas fullständigt. Är detta inte möjligt skall bestämmelserna för provning med gas tillämpas. Om tryckprovningen utförs när omgivningstemperaturen är lägre än vätskans fryspunkt skall vätskan hindras från att frysa. 17

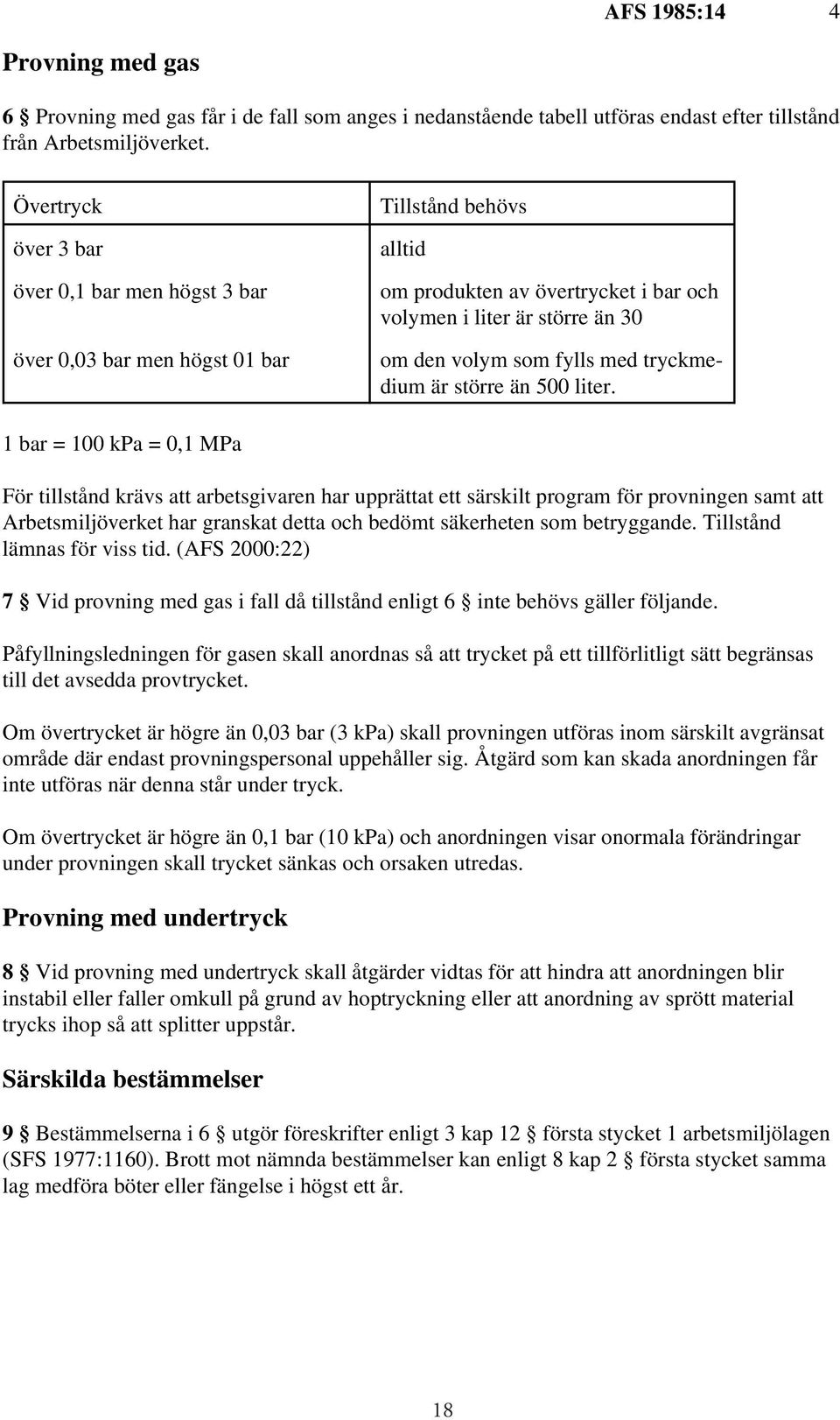

19 AFS 1985:14 4 Provning med gas 6 Provning med gas får i de fall som anges i nedanstående tabell utföras endast efter tillstånd från Arbetsmiljöverket. Övertryck över 3 bar över 0,1 bar men högst 3 bar över 0,03 bar men högst 01 bar Tillstånd behövs alltid om produkten av övertrycket i bar och volymen i liter är större än 30 om den volym som fylls med tryckmedium är större än 500 liter. 1 bar = 100 kpa = 0,1 MPa För tillstånd krävs att arbetsgivaren har upprättat ett särskilt program för provningen samt att Arbetsmiljöverket har granskat detta och bedömt säkerheten som betryggande. Tillstånd lämnas för viss tid. (AFS 2000:22) 7 Vid provning med gas i fall då tillstånd enligt 6 inte behövs gäller följande. Påfyllningsledningen för gasen skall anordnas så att trycket på ett tillförlitligt sätt begränsas till det avsedda provtrycket. Om övertrycket är högre än 0,03 bar (3 kpa) skall provningen utföras inom särskilt avgränsat område där endast provningspersonal uppehåller sig. Åtgärd som kan skada anordningen får inte utföras när denna står under tryck. Om övertrycket är högre än 0,1 bar (10 kpa) och anordningen visar onormala förändringar under provningen skall trycket sänkas och orsaken utredas. Provning med undertryck 8 Vid provning med undertryck skall åtgärder vidtas för att hindra att anordningen blir instabil eller faller omkull på grund av hoptryckning eller att anordning av sprött material trycks ihop så att splitter uppstår. Särskilda bestämmelser 9 Bestämmelserna i 6 utgör föreskrifter enligt 3 kap 12 första stycket 1 arbetsmiljölagen (SFS 1977:1160). Brott mot nämnda bestämmelser kan enligt 8 kap 2 första stycket samma lag medföra böter eller fängelse i högst ett år. 18

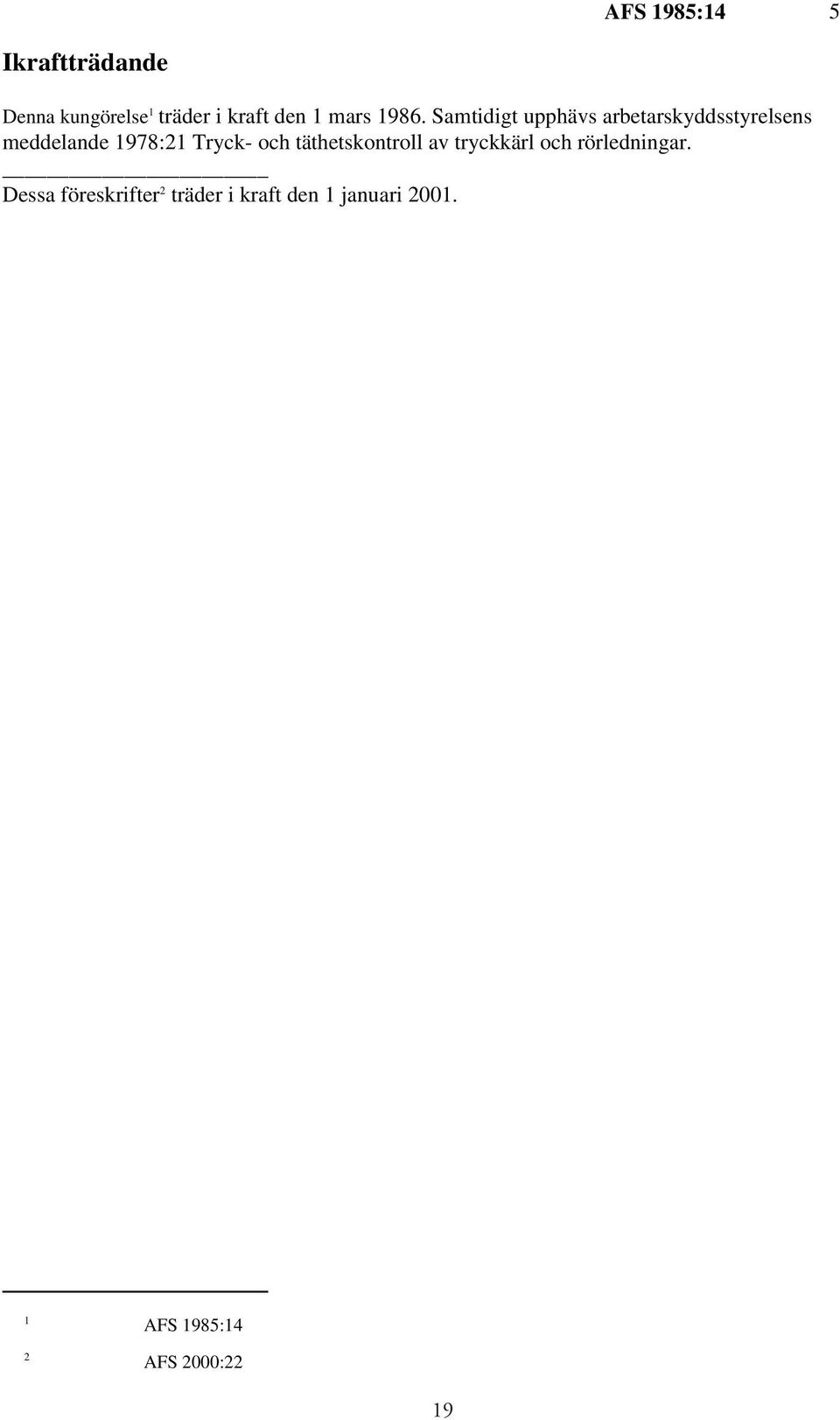

20 AFS 1985:14 5 Ikraftträdande 1 Denna kungörelse träder i kraft den 1 mars Samtidigt upphävs arbetarskyddsstyrelsens meddelande 1978:21 Tryck- och täthetskontroll av tryckkärl och rörledningar. 2 Dessa föreskrifter träder i kraft den 1 januari AFS 1985:14 AFS 2000:22 19

21 AFS 1985:14 6 Kommentarer till kungörelsen med föreskrifter om tryckprovning Provning av teknisk anordning med övertryck eller undertryck förekommer i olika sammanhang t ex för att kontrollera att anordningen uppfyller ställda krav vid konstruktion och tillverkning. Provning utförs också för att kontrollera täthet. Normalt utförs tryckprovning med vatten som tryckmedium. Tryckprovning med gas kan ibland vara nödvändig av bl a processtekniska eller materialtekniska skäl. Används gas som tryckmedium är energiinnehållet mer än 200 gånger större än energiinnehållet i vätska vid motsvarande tryck och volym. Tillvägagångssättet vid provning har hittills reglerats i arbetarskyddsstyrelsens meddelande 1978:21, Tryck- och täthetskontroll av tryckkärl och rörledningar. Detta meddelande har nu omarbetats till en kungörelse. Kommentarer till vissa paragrafer Till 1 Begreppet officiell provning finns definierat i lagen om riksprovplatser (SFS 1974:896). Med officiell provning avses där sådan teknisk provning, kontroll eller besiktning som är föreskriven i lag eller annan författning och som ej är egenkontroll. Officiell provning utförs normalt av riksprovplats. Officiell provning av öppen mindre cistern för förvaring av brandfarlig vätska kan dock utföras av provplatser som auktoriserats för ändamålet av Statens mät- och provråd. Det förutsätts naturligtvis att tryckprovning vid officiell provning utförs under former som är lika betryggande som vid egenkontroll. Därför kan säkerhetsåtgärder som följer av föreskrifterna i 6-7 i många fall behöva vidtas även vid den officiella provningen. Något tillstånd från yrkesinspektionen krävs dock inte. Till 2 För dimensionering av tryckkärl, cistern och rörledning finns speciella regler i t ex Tryckkärlskommissionens tryckkärlsnormer och rörledningsnormer. Till 3 Det är viktigt att tillse att tillslutning av anordning, t ex flänsar, lock, proppar, packningar eller extra svetsskarvar är felfria och dimensionerade för uppkommande belastningar, samt att skruvar och muttrar används i fullt antal och har tillräcklig gänglängd. Om öppningens diameter ej överstiger 50 mm kan det vara tillräckligt att tätningen utförs med expanderande propp. Om slang används vid påfyllning av tryckmedium är det lämpligt att den är utförd enligt SIS (Ståltrådsarmerad hydraulslang av gummi). Till 4 Det är viktigt att tryckmediet före provningen har uppnått avsedd provningstemperatur. Om avsevärd värmetillförsel, t ex p g a solstrålning eller annan värmekälla, kan inverka ogynnsamt på provningen är det viktigt att anordningen skärmas av. Exempel på tillförlitlig tryckmätare är en tryckmätare med utförande klass 1 enligt SMS

22 AFS 1985:14 7 (Tryckmätare) som med jämna mellanrum kontrollerats mot en kontrolltryckmätare. Lämpligt intervall för kontroll beror på frekvens av provning. Till 5 Det är viktigt att avluftning sker fullständigt eftersom det annars finns risk för kvarstående luftkudde. Fyllningen sker i allmänhet bäst från systemets lägsta punkt. För att hindra att det bildas isproppar i t ex avluftningsledningar, kan det vara lämpligt att tillsätta frostskyddsmedel i provtryckningsmediet. Till 6 För att uppnå betryggande säkerhet vid provningen kan t ex följande åtgärder vara lämpliga. Provningen utförs inom ett särskilt avgränsat område där endast provningspersonal befinner sig. Området utmärks med skyltar som anger riskzon. Om provningen utförs i vattenfyllt bubbeltestkar av stål eller betong behövs normalt inga ytterligare avgränsningar. Det kan ibland vara lämpligt att provningen utförs efter den normala arbetstidens slut. Vid provning av stora volymer och tryck, kan det ibland vara nödvändigt att spärra av vägar, tillträdesleder etc. För att undvika att provtrycket blir för högt förses påfyllningsledningen för gasen med reduceringsventil och två av varandra oberoende tryckbegränsningsanordningar. Sådana anordningar kan t ex vara dubbla säkerhetsventiler där var och en är reserv för den andra. Tryckbegränsningsanordningar kan ocksa vara en säkerhetsventil och en tryckvakt som automatiskt stänger gastillflödet om provtrycket överskrids. Det kan vara lämpligt att montera en slangbrottsventil i påfyllningsledningen. Detta behöver särskilt beaktas vid fyllning från gasflaska eller liknande gasförråd. Om packning, koppling eller annan del av provad anordning visar tecken på läckage eller om det sker en oregelbunden ökning av trycket, sänks trycket och orsaken till felet utreds. Reparation, efterdragning, instansning eller liknande utförs ej då anordningen står under tryck. Tryckstegring sker etappvis, t ex genom att först trycksätta till halva trycket och därefter i etapper om 1/10 av provtrycket tills fullt provtryck uppnås, med lämplig tid för tryckstabilisering mellan etapperna. Om det är nödvändigt att avbryta arbetet tillfälligt t ex över natt vid provning av stora volymer sänks trycket med en fjärdedel för att minska energiinnehållet då anordningen är obevakad. Trycket regleras och avläses från en skyddad plats. Före beträdande av riskzonen sänks trycket med minst en fjärdedel av det högsta använda trycket. För att minska energiinnehållet vid användning av gas som tryckmedium, kan den volym som fylls med tryckmedium minskas genom utfyllnad med fyllkroppar av t ex plast, hårdgummi, trä eller stål. Till 7 För att begränsa trycket kan vätskefyllt U-rör med tillräcklig avlastningskapacitet användas. Andra tryckbegränsningsanordningar beskrivs i tredje stycket i kommentarerna till 6. 21

23 AFS 1985:14 8 Åtgärder som kan skada anordningen när den är trycksatt kan t ex vara reparation, efterdragning, instansning eller liknande. 22
